Der Squier Bullet Stratocaster User Thread

[cheeseX]

Ok, danke euch, dann werd ich mal rohe Gewalt wirken lassen



[delayLLama]

...geht auch mit den Fingernägeln und gewckel... doch es tut immer wieder weh
Ist am schonendsten, jedoch nicht für die Pfoten



[cheeseX]

So, ich bin echt kein Bastler

Jetzt habe ich das PickGuard runter und 2 Fragen.

1.) Mir kamen an jedem PU 2 Federn entgegeben, wo genau gehören diese beim Einbau wieder hin? Zwischen Body und PU oder zwischen Pickguard und PU?

2.) Meine Klampfe stand beim auseinanderbau, jetzt sind mir die unteren 2 PUs "durcheinander" gefallen Ich weiß nicht mehr welches welcher ist

Der oberste PU stimmt noch (graues Kabel). Die beiden die durcheinander sind ist einer grau und einer schwarz verkabelt. Welcher gehört wo hin?



[HonkMB]

So, ich bin echt kein Bastler

Jetzt habe ich das PickGuard runter und 2 Fragen.

1.) Mir kamen an jedem PU 2 Federn entgegeben, wo genau gehören diese beim Einbau wieder hin? Zwischen Body und PU oder zwischen Pickguard und PU?

2.) Meine Klampfe stand beim auseinanderbau, jetzt sind mir die unteren 2 PUs "durcheinander" gefallen Ich weiß nicht mehr welches welcher ist

Der oberste PU stimmt noch (graues Kabel). Die beiden die durcheinander sind ist einer grau und einer schwarz verkabelt. Welcher gehört wo hin?

zu 1: die federn gehören um die schraube, die den pickup mit dem pickguard verbinden, also zuwischen pickup und pg

edit:
zu 2: verfolge die kabel, die von den pickups zum 5-way-switch laufen, die liegen dort an drei pins direkt nebeneinander. den neck kennst du ja noch. das mittlere der drei kabel gehört zum middle-pickup und das was übrig bleibt zur bridge.



[cheeseX]

zu 1: die federn gehören um die schraube, die den pickup mit dem pickguard verbinden, also zuwischen pickup und pg

edit:
zu 2: verfolge die kabel, die von den pickups zum 5-way-switch laufen, die liegen dort an drei pins direkt nebeneinander. den neck kennst du ja noch. das mittlere der drei kabel gehört zum middle-pickup und das was übrig bleibt zur bridge.

Zu 1.) danke passt

zu 2.) leider verlaufen keine kabel von den PUs zum 5way switch. Die 3 Kabel von den PUs laufen alle zu dem obersten Poti. Von dort aus laufen dann kleinere Kabel in anderen Farben weiter.



[cheeseX]

anbei noch ein paar fotos der innereien:
http://www.abload.de/img/stratkm5r.jpg[/ig][/QUOTE]

Hab grad deine Bilder hier noch gefunden, demnach sollte ja dann das schwarze das mittlere sein, wenn du nichts verändert hast *g*



[HonkMB]

zu 2.) leider verlaufen keine kabel von den PUs zum 5way switch. Die 3 Kabel von den PUs laufen alle zu dem obersten Poti. Von dort aus laufen dann kleinere Kabel in anderen Farben weiter.

doch tun sie, das sieht nur etwas unübersichtlich aus. in den dicken schwarzen und grauen kabeln befinden sich jeweils das "heisse" kabel der pickups, welches wiederum mit einem drahtgeflecht ummantelt ist. das drahtgeflecht der drei kabel liegen (an masse) auf dem poti und die "heissen" kabel laufen weiter zum 5-way-switch



[Eclipseman]

cheeseX:

Wenn Dir die Verfolgung der Drähte zu verwirrend ist:

Zerlegte Klampfe an den Amp anschließen, mit nem kleinen Schraubenzieher leicht auf die Polepieces
der Tonabnehmer klopfen und über die Schalterstellung einfach überprüfen, welcher Pickup welcher
ist - im Lautsprecher ist bei aktiviertem Pickup das Knacken der Schraubenzieherklinge gut zu hören.

Gruß Uwe



[cheeseX]

Moin!

Pickguard ist verbaut und im Gitarren Laden hier war ich auch noch, ich hab sehr günstig einen Satz gebrauchte Tex Mex bekommen, da konnte ich nicht nein sagen. Verlötet ist alles (ich hoffe auch korrekt *g*), eingebaut ist nun auch alles.

Jetzt bin ich mir allerdings nicht sicher, wie hoch bzw. tief ich die PUs schrauben soll. Gibt es da irgendwelche "Richtlinien"?

Danke euch nochmal für eure Hilfe



[Eclipseman]

Greif die hohe E-Saite am 21.Bund, dann sind's bei meiner von
Unterkante Saite bis Oberkante Polepiece 3 Millimeter.

Das gleiche nochmal mit der tiefen E-Saite, da sind's 3,5 Millimeter.
Ist allerdings nur'n Anhalt - aber bei mir klingt's ganz passabel...

Hast Du rausgefunden, welcher Pickup wohin gehört?

P.S. : Ich geh mal davon aus, daß die TexMex etwas stärker sind als
die Serienmäßigen und evtl. auch die Magnete etwas stärker. Kann
sein, daß Du die neuen dann ne Idee tiefer schrauben mußt. Nimm
die o.g. Werte als Ausgangsbasis, und dann taste Dich in 1/2 mm-
Schritten an den gewünschten Sound ran.



[cheeseX]

Greif die hohe E-Saite am 21.Bund, dann sind's bei meiner von
Unterkante Saite bis Oberkante Polepiece 3 Millimeter.

Das gleiche nochmal mit der tiefen E-Saite, da sind's 3,5 Millimeter.
Ist allerdings nur'n Anhalt - aber bei mir klingt's ganz passabel...

Hast Du rausgefunden, welcher Pickup wohin gehört?

P.S. : Ich geh mal davon aus, daß die TexMex etwas stärker sind als
die Serienmäßigen und evtl. auch die Magnete etwas stärker. Kann
sein, daß Du die neuen dann ne Idee tiefer schrauben mußt. Nimm
die o.g. Werte als Ausgangsbasis, und dann taste Dich in 1/2 mm-
Schritten an den gewünschten Sound ran.

Danke dir, echt super wie schnell man hier Hilfe bekommt

Dann werd ich mal mit 3mm anfangen und mich dann rantasten.

Zu den Pickups: Jo es ist so wie auf dem Bild von HonkMB gepostet, das schwarze Kabel ist das mittlere, die beiden grauen Hals bzw. Steg.

Die Bohrungen für das Pickguard saßen auch etwas doof. Das Originale hat ja nur 8 (zumindest an meiner CY) und die sitzen auch noch anders als die beim Austausch Pickguard. Egal hab ich die Schrauben halt so reingezogen, macht bei einer 100€ Gitarre ja nix und sehen tut man die teilweise unbenutzen alten Löcher auch nicht, da die unter dem PG liegen. Passt



[delayLLama]

@cheeseX

...hast du evtl. ein Foto, wie es jetzt ausschaut
Wär echt klasse...



[Eclipseman]

honkMB schrieb:
so, ich bin gerade dabei, das finish meiner bulette zu entfernen, da mich die farbe nicht wirklich glücklich macht. jetzt bekommt sie das aussehen der schwarz/weissen-planke vom tappenden holländer

Soll das gute Stück denn nach Aufbringen der Ralleystreifen wieder in 'nen gitarrenwürdigen D)
Zustand versetzt werden mit Pickguard und so, oder planst Du 'ne Frankenstein-Variante? :kotz:



[C.Santana]

Soll das gute Stück denn nach Aufbringen der Ralleystreifen wieder in 'nen gitarrenwürdigen D)
Zustand versetzt werden mit Pickguard und so, oder planst Du 'ne Frankenstein-Variante? :kotz:

Ne Bullet als Frankenstein-Variante................man, Du kannst einem aber Angst machen................



[Eclipseman]

@HohnerFan:

Na ja, wenn er schon mit den Ralleystreifen anfängt?



[HonkMB]

Soll das gute Stück denn nach Aufbringen der Ralleystreifen wieder in 'nen gitarrenwürdigen D)
Zustand versetzt werden mit Pickguard und so, oder planst Du 'ne Frankenstein-Variante? :kotz:

jepp, sie wird definitiv wieder in einen gitarrenwürdigen zustand gebracht. ich mache ja nur die schwarz/weisse version der "van halen I"-ära, das war ja auch ne stinknormale strat.
die frankenstrat (obwohl sie auch saugeil ist) ist mir dann doch etwas zu hardcore

allerdings bleibt das pickguard weiss und ich lasse auch die drei singlecoils drin. es wird also keine kopie.

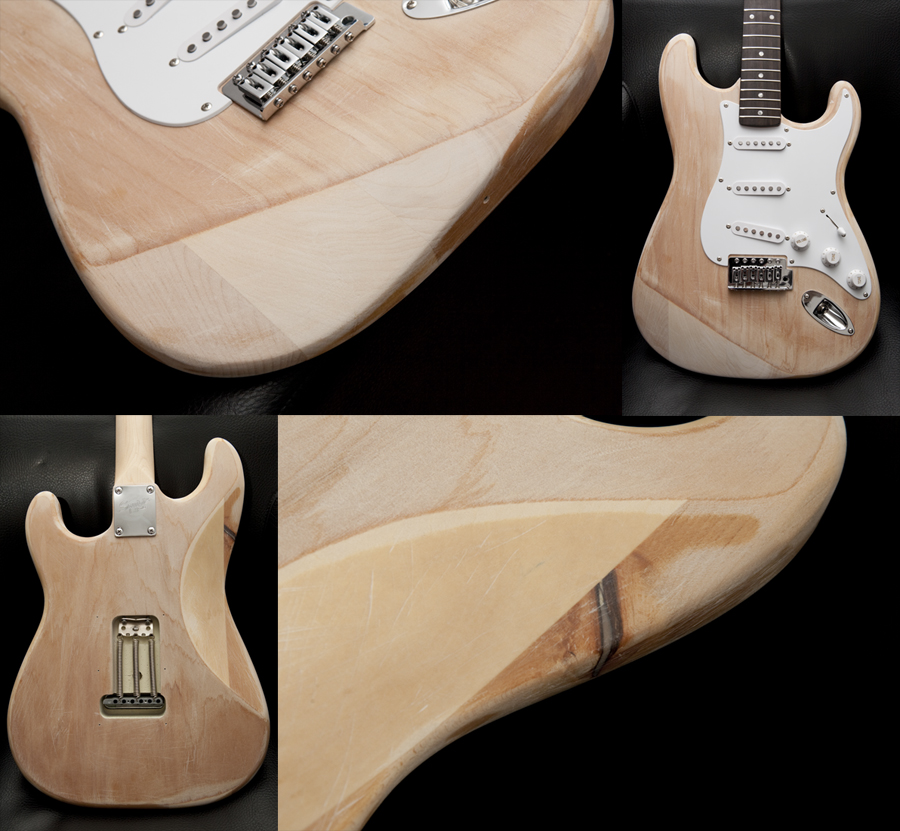

so sieht sie gerade aus:



[C.Santana]

Wow!!.....................eine nackte Bullette

Spaß beiseite, schönes Holz bis auf den kleinen Ast, wenn der nicht wäre einfach schön wachsen und fedisch
Hätte nicht gedacht das eine gestrippte Bullet so aussieht. Auf jeden Fall sieht es nach Schweißtreibender Arbeit aus



[cheeseX]

@cheeseX

...hast du evtl. ein Foto, wie es jetzt ausschaut
Wär echt klasse...

Klar, guckst du

Sry, für das schlechte Foto, hatte jetzt nur die Kamera mit UWW da und keine Lust groß Blitzsetup aufzubauen oder Objektiv zu wechseln



[PatPB]

Die Bohrungen für das Pickguard saßen auch etwas doof. Das Originale hat ja nur 8 (zumindest an meiner CY) und die sitzen auch noch anders als die beim Austausch Pickguard. Egal hab ich die Schrauben halt so reingezogen, macht bei einer 100€ Gitarre ja nix und sehen tut man die teilweise unbenutzen alten Löcher auch nicht, da die unter dem PG liegen. Passt

Ich nehme an du hast dieses hier genommen: https://www.thomann.de/de/goeldo_pickguard_pg03w_sss_wh.htm ?!
Inwiefern passt das denn nicht?! Einfach zu groß?! Und hast du die Schrauben dann einfach durch den Lack gezogen?!
Sieht aber echt top aus .



[derPetto]

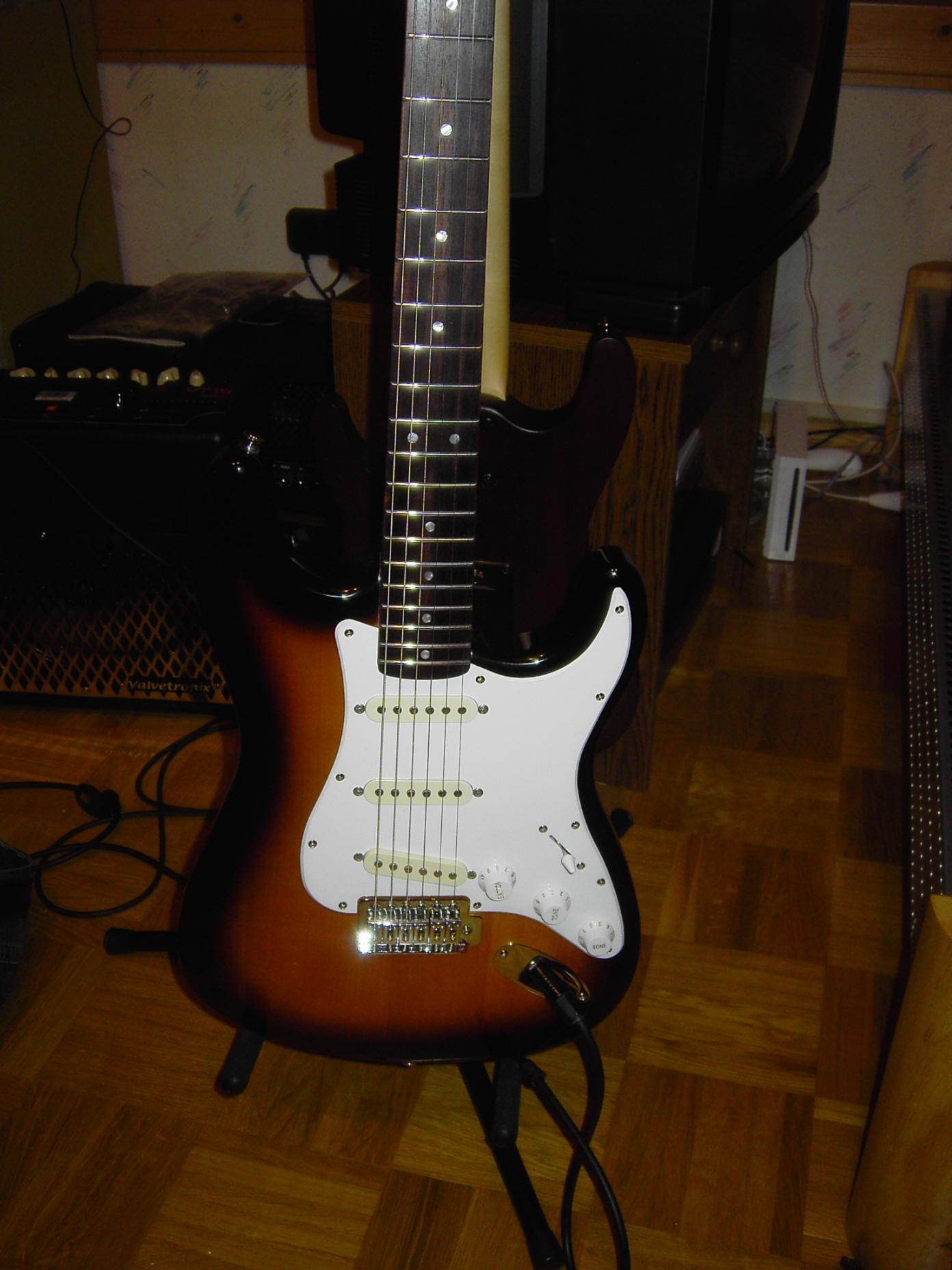

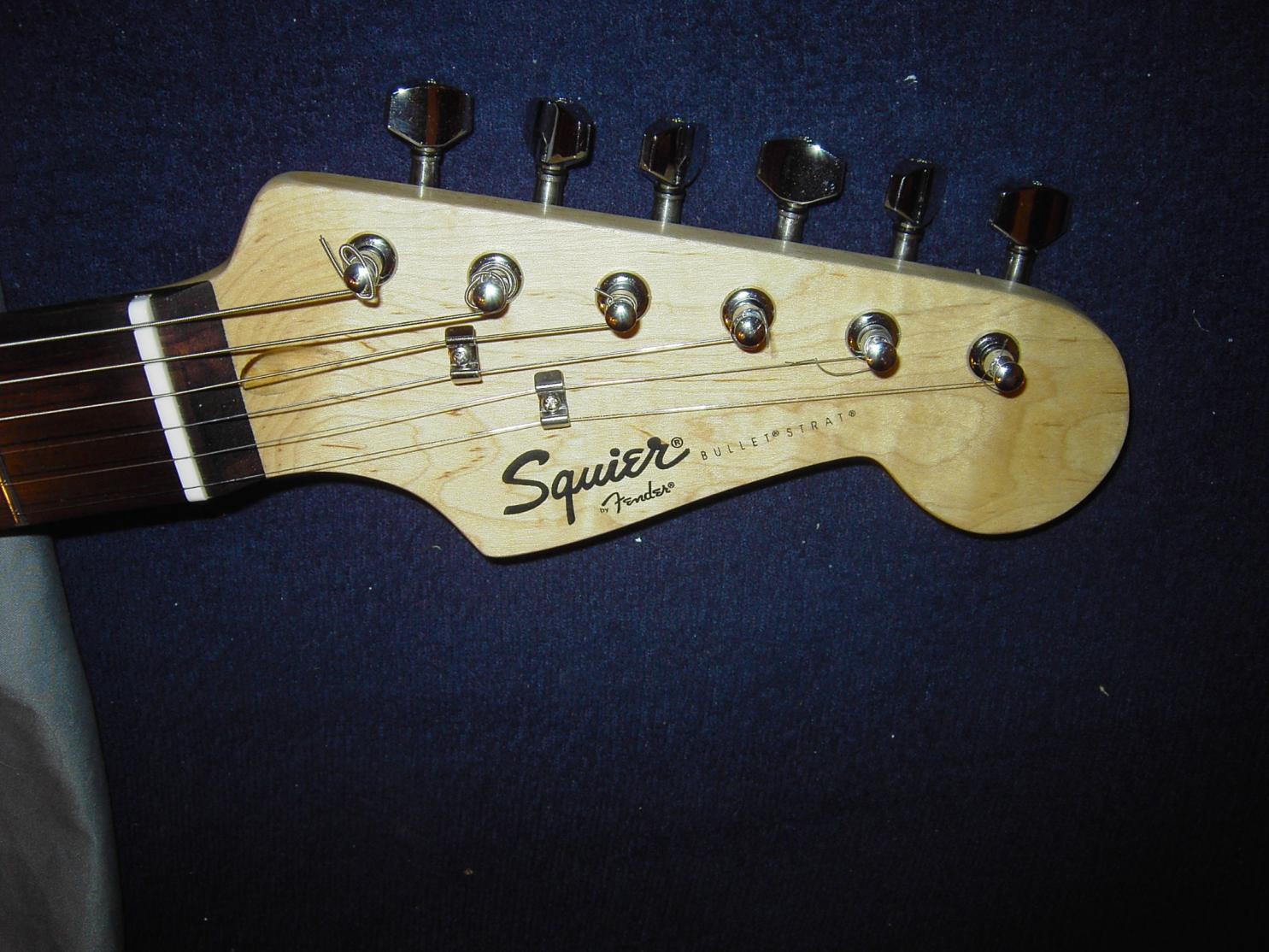

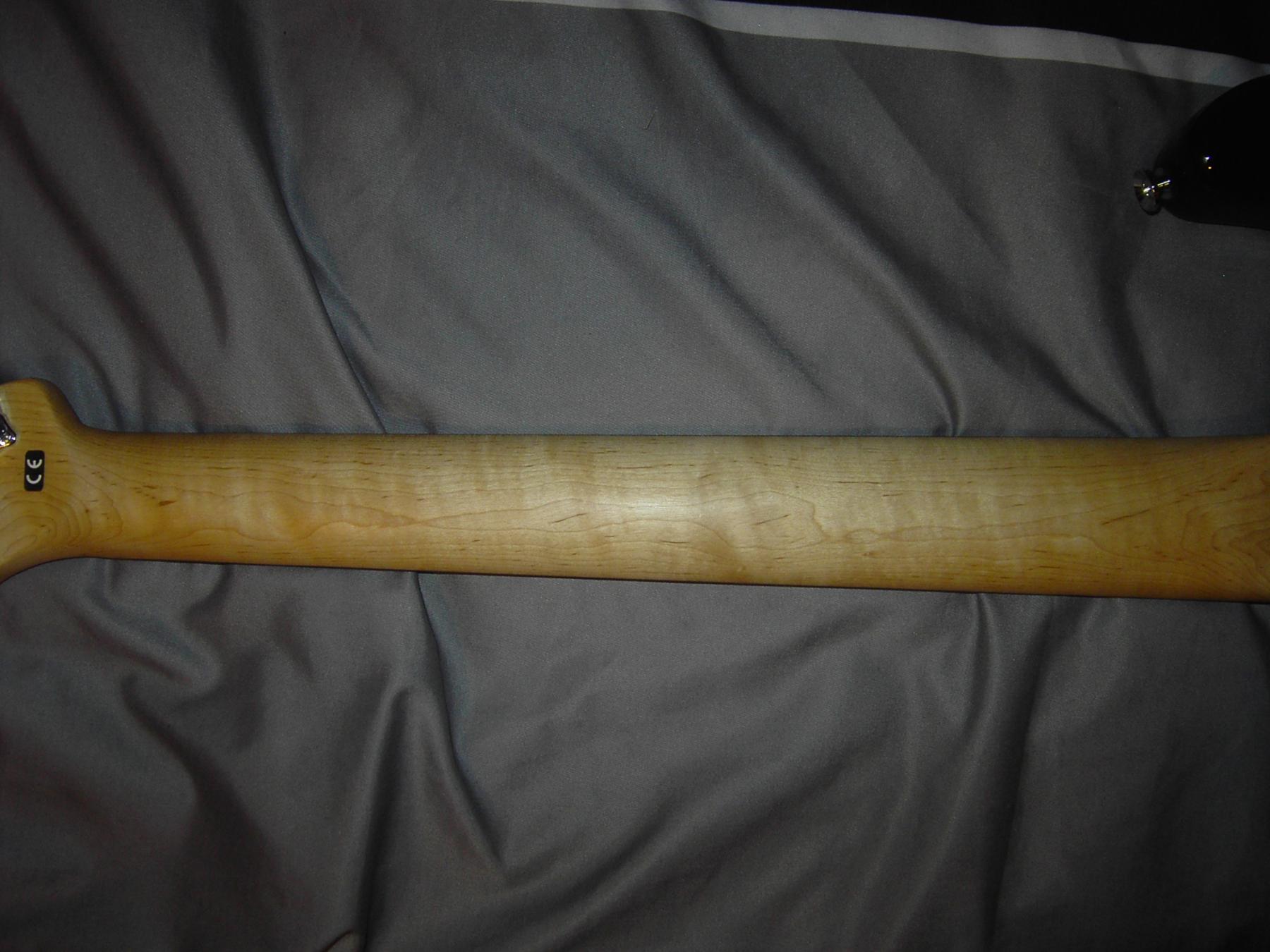

Hey ich stell euch jetz hier mal noch meine süße Bullet vor! Es ist eine Sunburst ebenfalls mit COB Nummer und die maserung des Halses ist echt super. Bestpannt mit Ernie Balls Strings und aufgerüstet mit Fender Pickups aus einer Mexican mitte der 90er.



Ps: Aufgrund des gerade bei mir auftretenden G.A.S syndroms muss ich die Gitarre leider hergeben. Wer interesse hat pm.
