10 User bauen ein Cajon

[Franz Branntwein]

wie berechnest du das?

Ich hab's zwar noch nicht sellbst gemacht, aber ich denke, so würd's McGuyver machen:
Du kaufst Dir einen Kopierer und kopierst den Kreis solange bis der Toner leer ist und zählst die Seiten
Dann kopierst Du die Schildkröte bis der nächste Toner leer ist. Wenn's weniger Seiten ergibt, musst Du beim nächsten Toner die Schildkröte etwas verkleinern, ansonsten vergrößern. Wiederhole bis gleiche Seitenzahl erreicht ist.

Und so würd's Chuck Norris machen:
Kreis und Schildkröte in Photoshop/Gimp einladen, Histogramm auswählen und gucken, wie hoch der Schwarzanteil ist. Vergrößern/Verkleinern bis der Anteil gleich ist.

Grüße, Sven

Edith: Mist, zu spät Chuck Norris würde auch nie ein CAD-Programm benutzen



[Maori]

Bevor ihr mit all euren Themen hier weiter herum eiert, hätte ich einen sehr guten Tipp. Sowohl hier im Musiker Board als auch bei www.**********.de findet ihr in den unzähligen Threads für beinahe jede eurer Fragen die passenden Antwort. Bei der zweitgenannten Site findet ihr zudem auch Baupläne, unzählige Fotos und auch diverse Spielanleitungen zum Üben und als besonderer Luxus stehen euch dort immer einige engagierte Leute Rede und Antwort, die sich schon länger mit dem Bau diverser Typen der Cajon befassen und die schon unzählige Kisten gebaut haben.



[mHs]

Wenn du jemals vorhaben solltest, das Cajon "innen zu mikrofonieren", also z.B. eine Grenzfläche reinzulegen, dann solltest du ein entsprechend großes Loch vorsehen, durch das man durchfassen kann um das Mikro auszurichten.



[Johannes Hofmann]

Ich hab's zwar noch nicht sellbst gemacht, aber ich denke, so würd's McGuyver machen:
Du kaufst Dir einen Kopierer und kopierst den Kreis solange bis der Toner leer ist und zählst die Seiten
Dann kopierst Du die Schildkröte bis der nächste Toner leer ist. Wenn's weniger Seiten ergibt, musst Du beim nächsten Toner die Schildkröte etwas vergrößern, ansonsten verkleinern. Wiederhole bis gleiche Seitenzahl erreicht ist.

Und so würd's Chuck Norris machen:
Kreis und Schildkröte in Photoshop/Gimp einladen, Histogramm auswählen und gucken, wie hoch der Schwarzanteil ist. Vergrößern/Verkleinern bis der Anteil gleich ist.

aber die Idee ist gut - und wahrscheinlich schneller, als ein Programm zu schreiben, das die Pixel zählt



[schlagwerker]

Wenn du jemals vorhaben solltest, das Cajon "innen zu mikrofonieren", also z.B. eine Grenzfläche reinzulegen, dann solltest du ein entsprechend großes Loch vorsehen, durch das man durchfassen kann um das Mikro auszurichten.

da stimme ich mHs auf jeden Fall zu - ist ein sehr wichtiger Punkt. Gleichzeitig besteht dann die Möglichkeit, bei Bedarf mit Dämpfung zu arbeiten. Somit kann dann je nach Soundvorstellung ausprobiert werden, ob man zusätzlich dämpfen möchte und wenn wo, wieviel & welches Dämpfungsmaterial verwendet wird.

Grüße!!



[moniaqua]

Ich hab läuten gehört, das moniaqua schon ziemlich weit sei

Wie kommst akrad auf mich? Immerhin, das Cajon hat es schon aus dem Versandkarton geschafft, dann schafft es bestimmt auch noch den Weg aus dem Verpackungskarton dieses Jahr

@ Backstein: je nachdem, wie fest Du die Schraubzwingen anziehst, bietet sich das Zwischenlegen von kleinen Holzleisten an, damit die Zwinge auf dem Cajon keinen "bleibenden Eindruck" hinterläßt. Außerdem erreichst Du damit eine eher gleichmässige Kraftverteilung auf die Verleimung.

Je nachdem?! Es werden immer Bretteln untergelegt. Zwengs der gleichmäßigen Kraftverteilung.

Was haltet ihr von einem Schallloch im Bassschlüsselformat? Ich bin noch nicht so überzeugt..

I woas ned. Das schaut scho a weng spakslad (dürr) aus, meinst ned?



[-Martin-]

Hmm, daran hatte ich gar nicht gedacht, gut das ihr daran denkt Ich denke dann werde ich ein abgerundetes Viereck machen, einfach ein rundes Loch ist mir zu einfach

Noch eine Frage: Beim verleimen des Korpus ist etwas Leim an den Kanten übergetreten. Da kann man ja nicht einfach drüberbeizen, oder? Da würde ja die Farbe nicht ans Holz kommen



[Jiko]

Abschleifen?
Wobei einige Kanten am Ende ja auch abgerundet werden...



[moniaqua]

Noch eine Frage: Beim verleimen des Korpus ist etwas Leim an den Kanten übergetreten. Da kann man ja nicht einfach drüberbeizen, oder? Da würde ja die Farbe nicht ans Holz kommen

Für's nächste Mal (und für die anderen): sofort mit einem Lappen sauber abwischen. Holzleim härtet nicht sofort aus Da er nun wohl schon trocken ist, abkratzen/abschleifen.



[Rockin'Daddy]

Frischer Weißleim ist für gewöhnlich wasserlöslich. Wenn also schon beim Fügen Leim herausquillt, gründlich mit einem feuchten Lappen wegwischen.
Da er nun schon trocken ist, würde ich versuchen, den Überschuß mit einem Teppichmesser oder ähnlichem grob wegzuschneiden. Den Rest wirst Du wohl beim Schleifen wegkriegen müssen.
Auf Leim beizen wird nicht funktionieren, das wird dann hell bleiben, weil da keine Beize einzieht.

Aber auch nochmal meine Frage. Ist es sinnig, nach dem Verleimen des Korpus mit einem Radienfräser zu arbeiten?

Greetz,

Oliver


Edit: Ich Lahmarsch.....



[-Martin-]

Danke schonmal für die Antworten. Ich denke ich werde mich mal im Baumarkt umsehen, vll. wird es auch matt-Schwarz

Aber auch nochmal meine Frage. Ist es sinnig, nach dem Verleimen des Korpus mit einem Radienfräser zu arbeiten?

Ich denke das werde ich gleich mal ausprobieren.. Dazu noch eine Frage: Die Schlagseite sollte oben nicht zu sehr abgerundet sein, oder? Dann würde man ja schon in den Bereich der Schrauben kommen..



[Rockin'Daddy]

Dann würde man ja schon in den Bereich der Schrauben kommen..

Sind die Bausätze mit Nut und Feder gearbeitet?
Dann wird es eh eng mit einem Fräser.



[-Martin-]

Sind die Bausätze mit Nut und Feder gearbeitet?
Dann wird es eh eng mit einem Fräser.

Eigentlich schon, allerdings ist die Feder sehr kurz, ich guck mal ob ich ein passendes Bild hab...

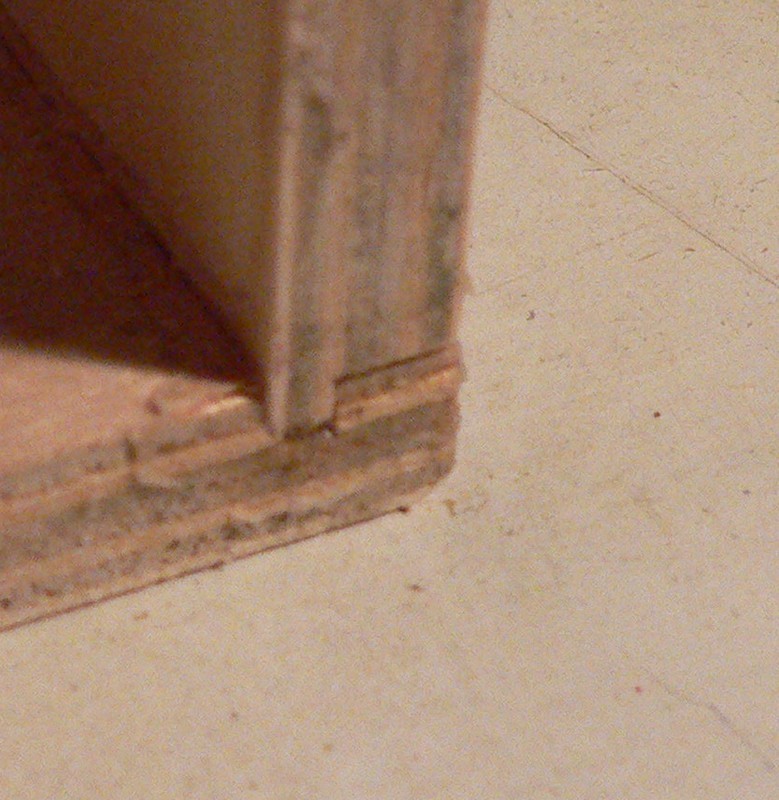

So sieht das aus:



[mHs]

Ich hab mal für/ mit meine(r) Tochter auch so einen Bausatz zusammengesetzt, allerdings den CBA1. Vermutlich unterscheidet der sich nur durch die 4 cm Höhe und er hat nur ein Snareelement.
Radienfräsen war durchaus möglich, man darf es nur nicht übertreiben, damit man nicht in die Nut-Feder-Verbindung reinfräst und das Teil zu sehr schwächt.
Das Cajon steht gerade im Proberaum, sonst hätte ich den Radius kurz messen können. Sorry


Edit:
-Martin-, ich kann deine Bilder nicht sehen



[Rockin'Daddy]

Also für einen großen R9,5 Fräser sieht das recht filigran aus. Aber der kleine R6,3er dürfte da locker passen.

Trotzdem würde ich die Schrauben erst reindrehen, wenn Du mit der Oberfräse drüber bist. Sonst gibt es ggf. Feuerwerk.



[livebox]

Wie kommst akrad auf mich?

Weil:

...ein paar Übungsstunden bei ihr gesponsort bekommt

...und ich davon ausgeh, dass da zu einem gewissen Teil auch die... äh... außermusikalischen Qualitäten dieser Dame einen gewissen Anreiz ausmachen. Wäre es da nicht wunderbar ironisch, wenn du diesen pseudo-ausgeschriebenen Wettbewerb gewinnen würdest
(da ich nicht weiß, ob wir sonst noch weibliche Tester haben)



[Backstein123]

äh... außermusikalischen Qualitäten

Das hast jetzt aber echt schön gesagt
Wenn ich das lese, zieh ich meinen imaginären Hut vor dir und frage mich doch glatt, wo du gelernt hast dich so arti-zu-kulieren
Ich hat mal wieder einen richtig schön langen Schultag incl. direkt dannach ein bisschen Nachhilfe für ne mit -azubine und weil ich ja sowas wie Ruhe nicht brauche durft ich noch in meinen Musikunterricht.
Herlich solche Tage.....
Zum Glück hab ich keinen Hunger sondern verschwinde lieber nach der Tasse Tee mit Kiste und Schleifpapier richtung Keller und beginne die Phase "Schleifen".
Nebenbei werde ich, sobald der Arm nicht mehr mit macht, das Leinöl mal auftragen und auch die Beize testen, sonst bin ich morgen wieder im Baumarkt und werd mir neue möglichkeiten der Oberflächenbehandlung erklären lasse

Ach .... mittlerweile bin ich vom der Idee "Schildkröten Schallloch" weg, einfach weil es meine erste Kiste ist und ich die lieber mal Klassisch baue.
Da ich mein Cajon langsam als "Versuchs Cajon" seh könnte ich irgendwann wieder nach dem Leim und den Zwingen greifen und ein weiters bauen.



[Gast 23432]

Apropos Beize auftragen: hat eigentlich jemand schon den Tipp, die Beize auf der Innenseite der Platten (vor dem Zusammenleimen) zu testen, ausprobiert?



[Maori]

Backstein123:

Ich möchte dich nur noch einmal darauf hinweisen, dass Leinöl für Cajons nicht die beste Wahl ist. Es braucht Wochen bis Monate, bis es wirklich vollkommen durchgetrocknet ist, und in dieser Zeit wischt du mit deiner Kehrseite jedesmal drüber und versaust dir die Hose. Abgesehen davon gibt Leinöl nur eine stumpfe, matte Oberfläche, die nicht wirklich berauschend aussieht.



[Backstein123]

Ich möchte dich nur noch einmal darauf hinweisen, dass Leinöl für Cajons nicht die beste Wahl ist.

Ja ich bin schon am überlegen ob ich es nicht komplett anderst mache.
Der Koprus soll weiterhin dunkelrot werden, als Beispiel:
http://www.holzwurm-page.de/files/images/jarrah.jpg oder so http://www.lionsstar.de/images/product_images/popup_images/24_0.jpg
Und die Schlagfläche hell bleiben, bzw vielleicht etwas dunkler, ungefähr so: http://www.tischlerei-artefact.de/img/holz/big/23.jpg

Nun fänd ich die Wachslösung ganz gut, auftragen und fertig, dabei direkt einen Schutz für das Holz. Nur hab ich Holzwachs das auch färbt noch nirgends im Baumarkt gesehen

eit wischt du mit deiner Kehrseite jedesmal drüber und versaust dir die Hose

Das wäre mehr als ärgerlich und ich finde es auch super das du dir sorgen um meinen Hosenbestand machst.
Einzig dacht ich mir, das ich mir ein Stück Teppich oder draufkleben könnte
Man sitzt wohl wärmer, bequemer und ob mein Gesäß oder der Teppich nach oben hin dämpfenn dürfte doch egal sein

Nebenbei... auch heute war ich nicht untätig.
Ich hab mir heute die Zeit genommen um die "Hochzeit" vorzubereiten, also wenn Decke und Rückwand auf Korpus treffen.
Also ab in den Keller und schleifen.... schleifen und irgendwie immer weiter schleifen.
Ich bin bei solchen Arbeiten total kleinkarriert und da muss für mich immer alles stimmen.
Also schleifen, mit dem Fingernagel nach ner Kante suchen...weiterschleifen, Fingernagel Test usw, usw.

Dannach hab ich mir die Aussenseiten Kanten des Cajon vorgenommen.
Und mal erlich. Für Vorne und Hinten..ja da kann ich was für! Ich hätte die Bretter und das Innenleben genauer positionieren können (ich war schon gut, musste aber dennoch schleifen ) und nehme dafür alle Schuld auf mich.
Aber nach rechts und links war von "bündig" keine Rede. Das war ne Schleiferei. Und es gab Opfer!!!
Mein Handgelenk ist für heute erstmal fixiert!


Im übrigen, ich bin so happy das Cajon gewonnen zu haben. Nicht weil ich erwarte das ich darauf gut spielen lernen werde oder weil ich die Hoffnung habe ein gut klingendes Instrument zu bauen.
Ich bin nur seit über 4 Jahren aus dem Handwerk drausen (vorher im Straßenbau gearbeitet) und nun seit fast 3 Jahren nur noch im Büro. Ich hab es echt vergessen wie gut es ist, etwas mit eigenen Händen zu bauen.
Zu sehen wie die arbeit voranschreitet und das Ziel vor Augen zu haben ist schon was geniales, was ich im Tagesgeschäft im Büro garnicht mehr so erleben

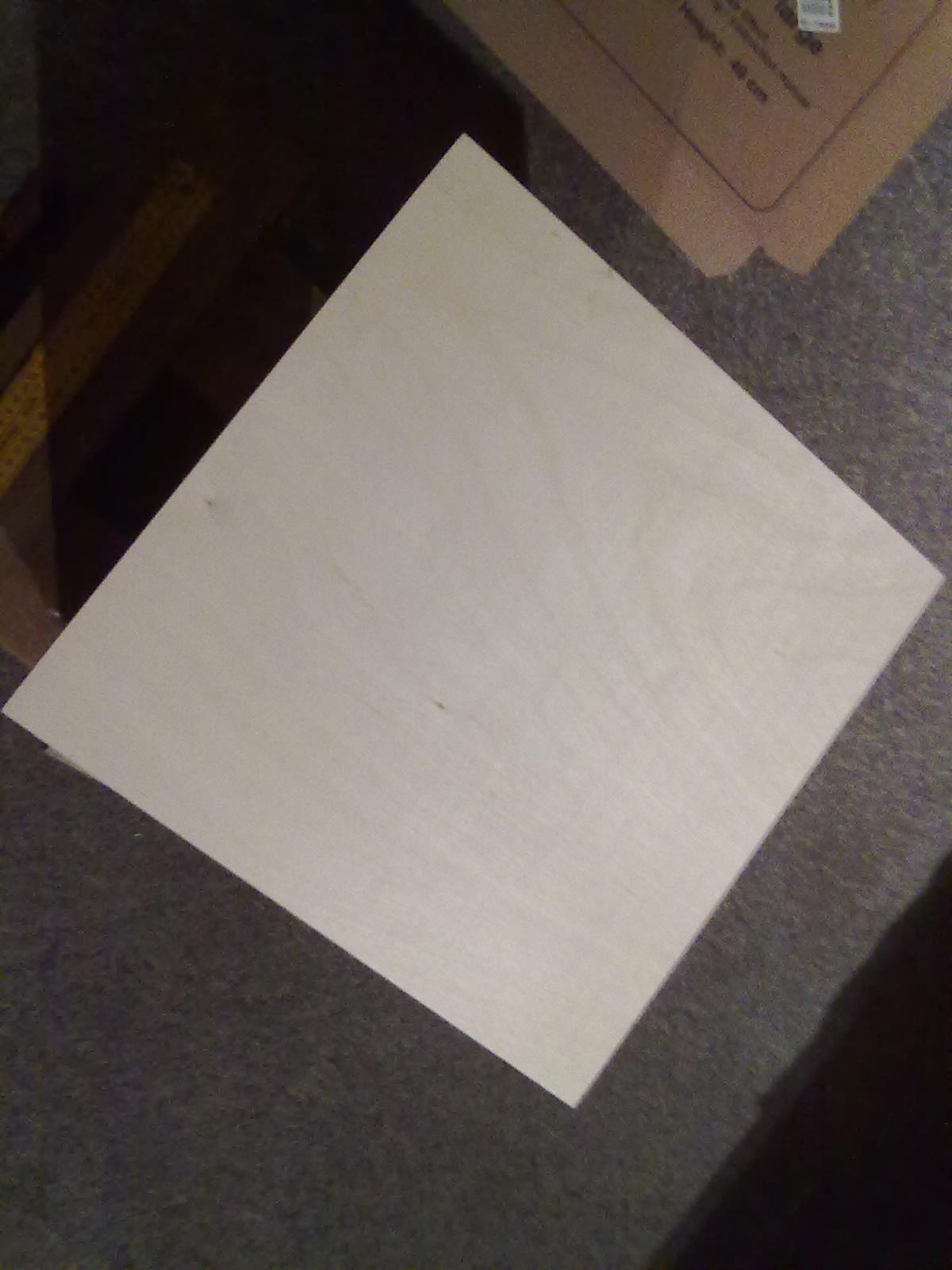

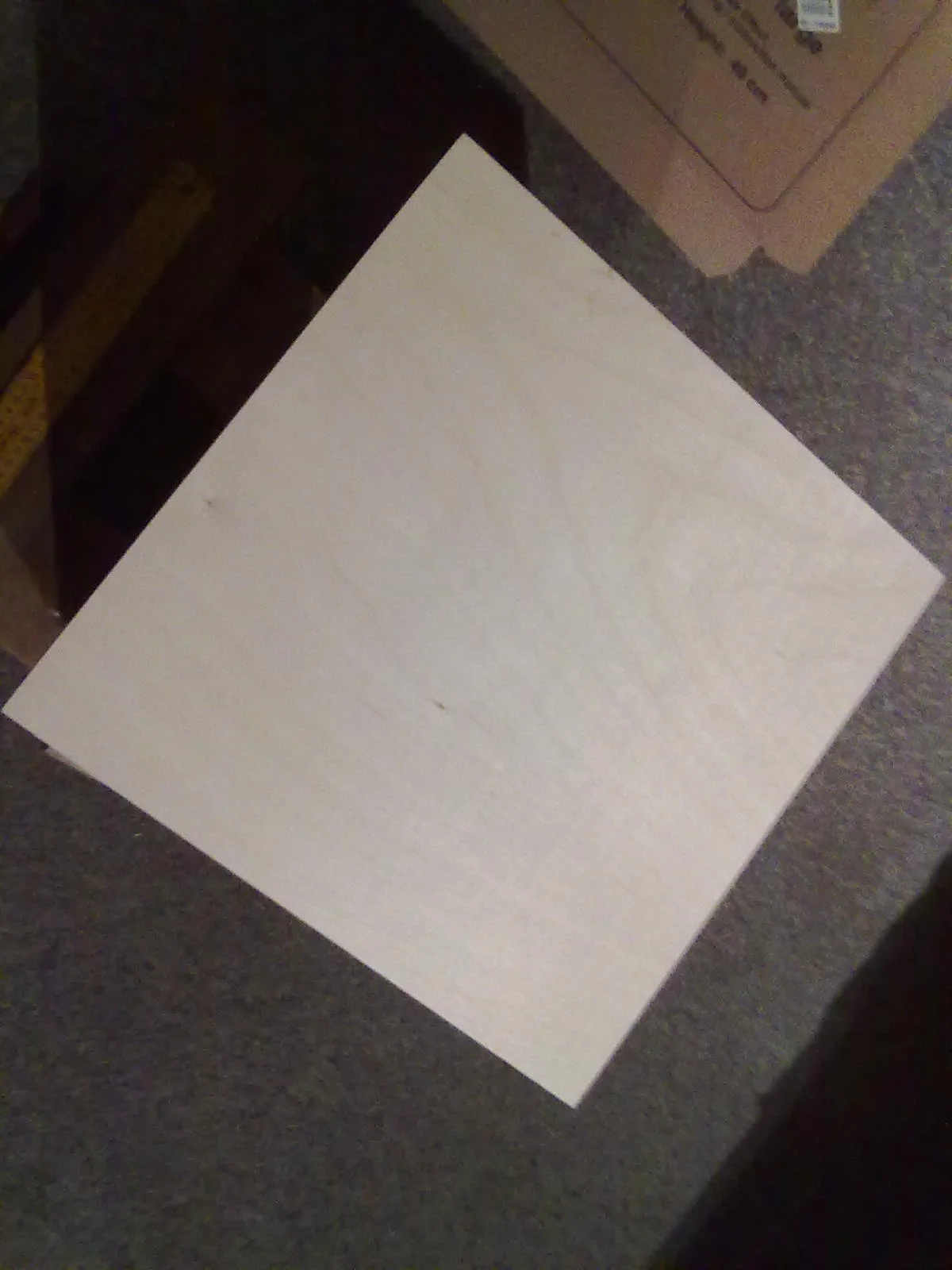

Anbei wieder ein paar Bilder um meinen Fortschritt zu dokumentieren

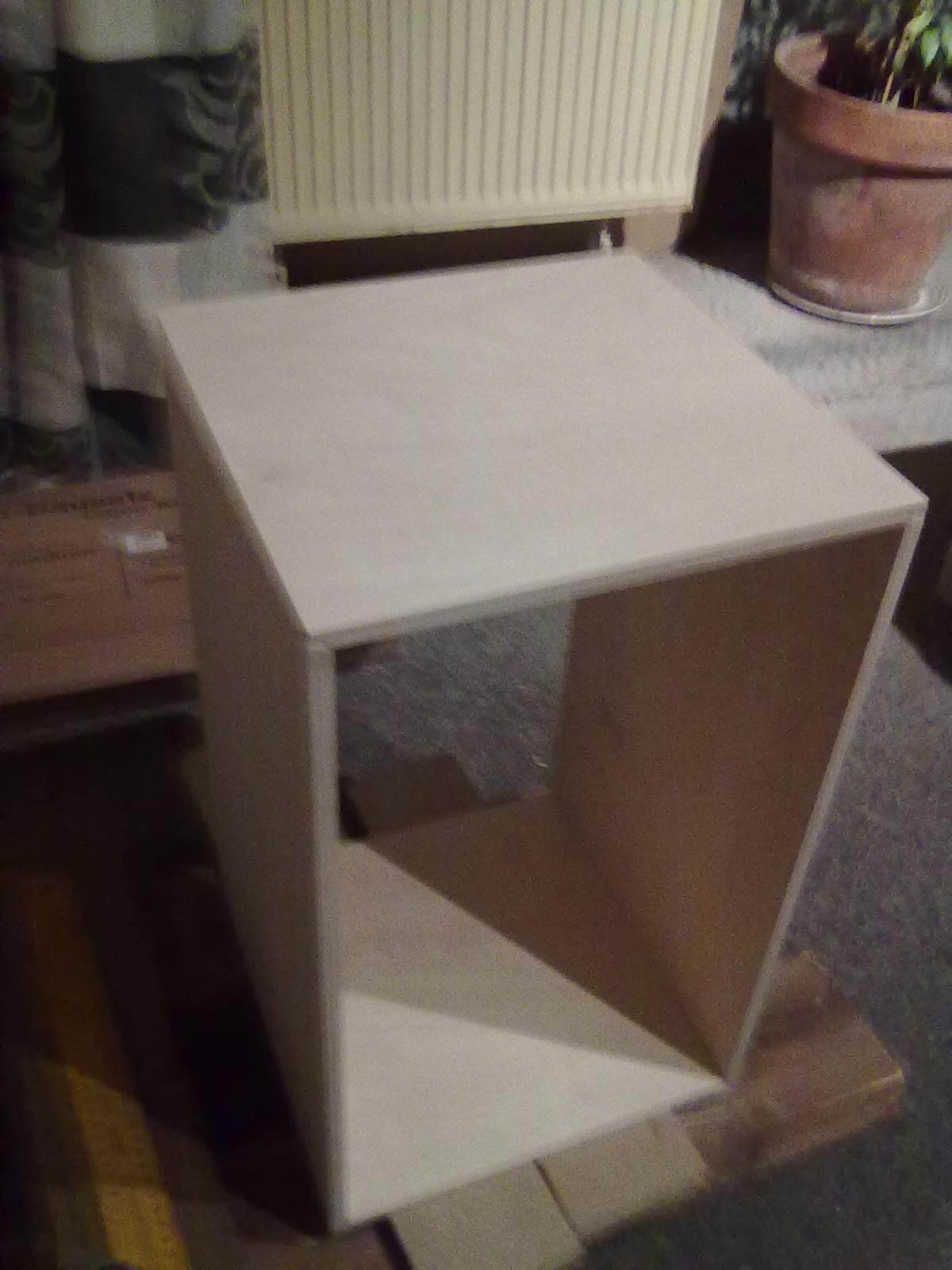

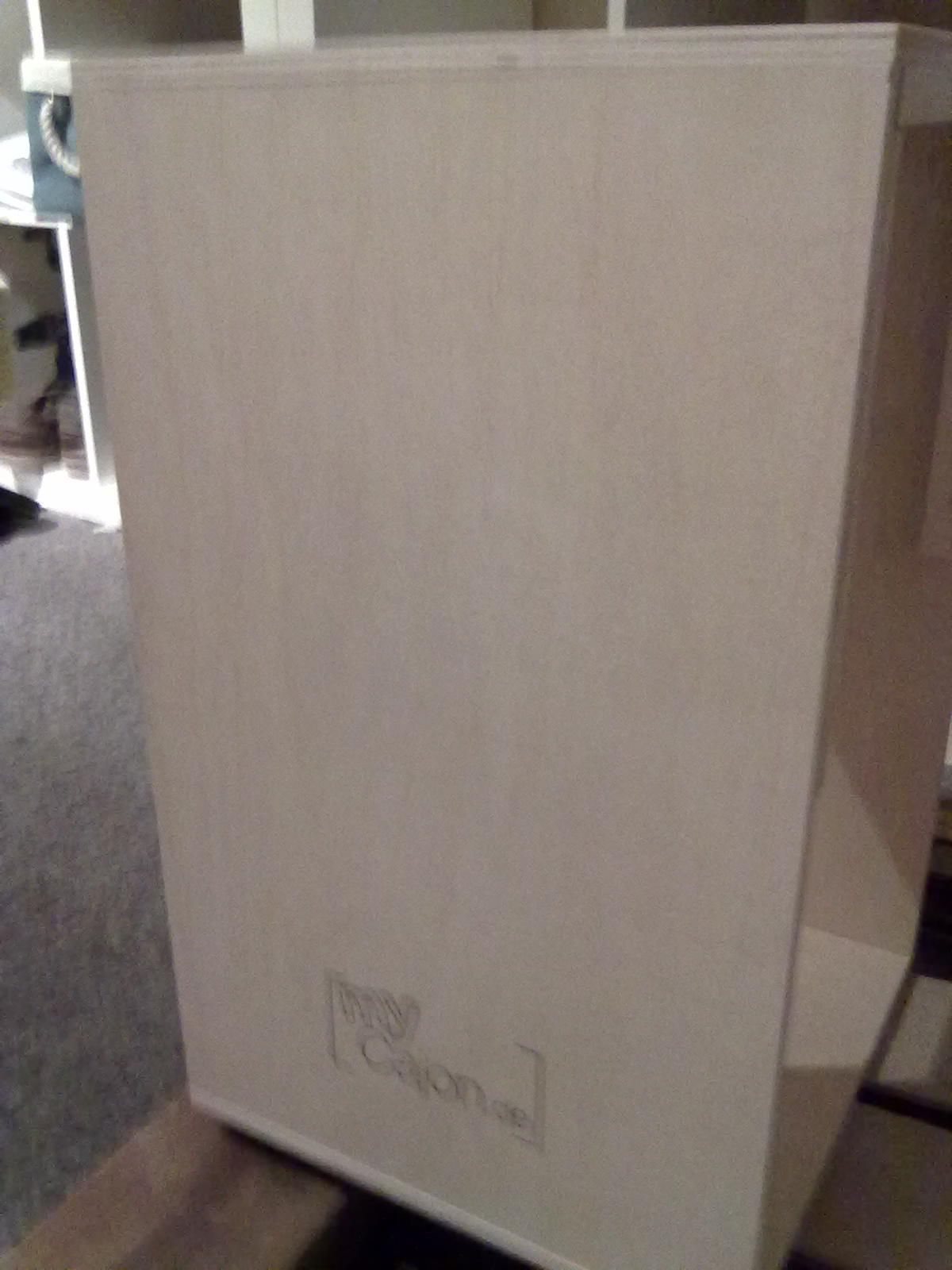

Diesmal der Koprus und die Kanten nach dem Schleifen....
