Zickes "bassamp(eg)derauchgitarrekann " - Baubericht

  • Ersteller Bass_Zicke
  • Erstellt am
... unten links ist die abgewandelte schaltung eines morley wah wah :whistle: .... lässt sich später auch wieder im clean , als auch im crunch verwenden ....


Cool. Kannste da auch'n Pedal anklemmen, für foot-isches Wah-wah-en?


... joah ..... rechts oben ist dann die ausgangsstufe mit übertrager für den abgewandelten mxr zerrer ...... ich hab die dioden so angebracht , das man dort noch umlöten kann , ohne die platine ausbauen zu müssen ....... obwohl :gruebel: ...... eigentlich hab ich da alles durch , was man probieren könnte ;) ....

Mensch hat doch nie alles ausprobiert.

Und wieso denn Dioden löten?

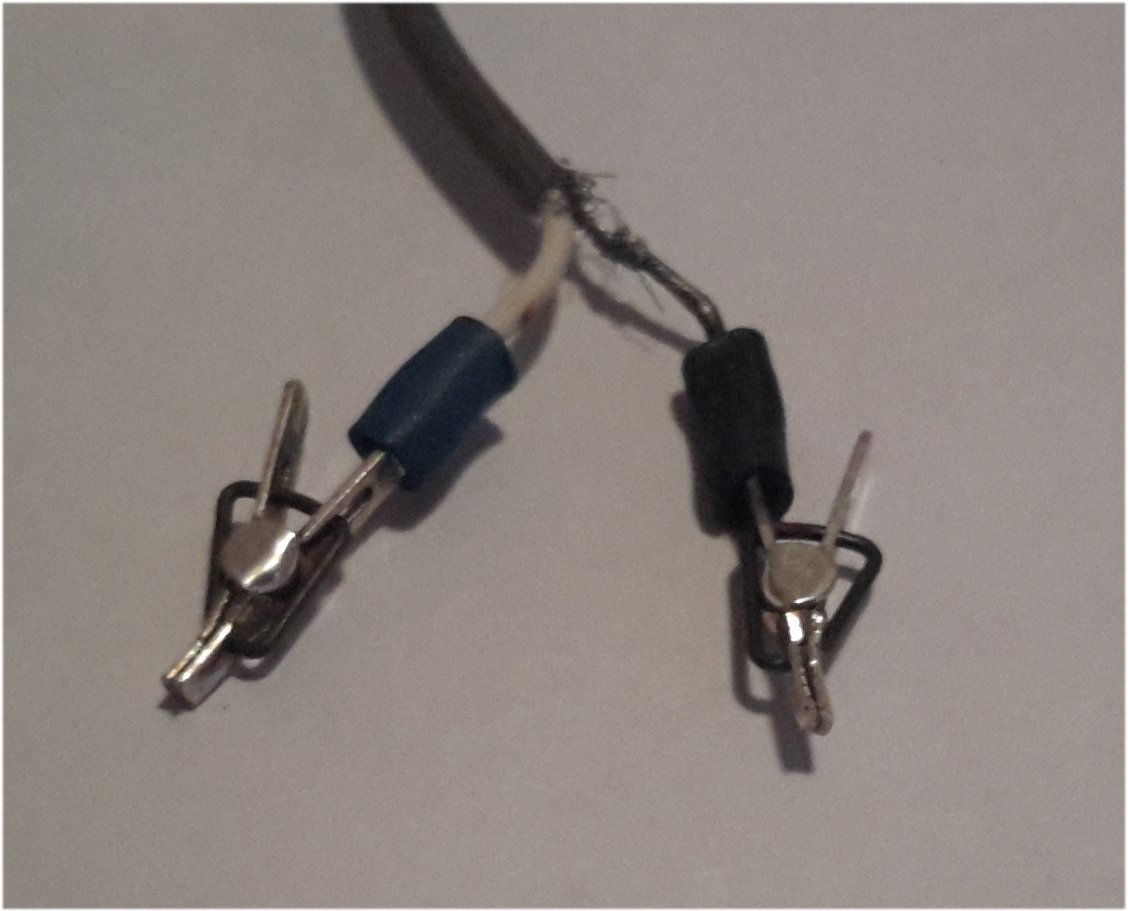

Nimm doch für Quick-changes solche Klippse-Klammern (wie heissen die eigentlich richtig?):



Sowas benutze ich, um Kondensatoren für passive Klangregelungen auszusuchen.

Oder mach die 6 besten Dioden-Kombinationen per Drehschalter an der Forntplatte abrufbar - sind ja sowieso 'n bisschen wenig Knöppe dran an dem Amp.
:evil:

Ich habe nochmal wegen der Knopf-Farben nachgedacht. Ich glaube, ich würde den Amp farbcodieren.

Alles, was laut macht, rot.
Klang- bzw. Frequenzregelung gelb,
Effekt send/return blau
On-board-Effekte grün,
...
:engel:

Im Endergebnis sozusagen der Vampeg Harlekin Ba-tarren-Amp, oder Giss-Verstärker, Gibasse ...
--- Beiträge wurden zusammengefasst ---
... ein stk ist ein leistungs ic , wo mit wenigen zusätzlichen bauteilen , eine ganze endstufe gebaut werden kann ....

Ah ja, danke sehr.

....... wenn ich , in einer von mir mit tolex bezogene holzplatte , eine klappbare ebenfalls mit tolexbezogene klappe einbauen könnte , wäre die sache noch viel praktischer geworden *seufz

Und warum kannst Du das nicht?
Was fehlt Dir dafür?

talent ........

ich bekomme es nicht so hin , das das tolex schön um alle ecken drumherum geklebt ist .
...

Glaube ich nicht. Dir fehlt höchstens die Geduld.

Soll ich Dir mal ein Bild posten, wie das bei meinem Bassman mit ovalen Öffnungen gemacht wurde?
Oder meinste die Klappe selbst?
Das ist doch simples "Geschenke einpacken".

Oder meinste die Klappe selbst?

beides ...... ich müßte einen rechteckigen ausschnitt machen und dann eine passende klappe dazu ....... und dann müßte das auch noch ordentlich aussehen , wenn man es aufmacht :redface: .

....... ich finde nicht , das der amp " zu wenig " knöppe hat *ggg ....... beim ampeg zicken svt konnte ich die ja gut verstecken *ggg

  • Gefällt mir
Reaktionen: 1 Benutzer
ich würde den Amp farbcodieren

.... dann siehts aber wie ein mischpult aus :gruebel: . ..... wart mal ab , bis das die richtigen knöpfe dran sind und die passende beschriftung :)

is ja so ....... ich kann ( weil plond ) nicht genau übersehen , was man überhaupt einstellbar machen muß ...... so sind zb zwei potis auf der rückseite die nur die lautstärke verhältnisse für crunch alleine und crunch mit clean , regeln . ...... einmal richtig eingestellt , braucht man da nie wieder ran .

ebenso das poti für eingangslautstärke und der wahlschalter der filter für den reverb ..... einmal eingestellt , braucht man es nicht mehr verändern .

.... aber so hab ich leichten zugriff auf diese parameter und kann später , nach ausgiebigen gebrauch , festwerte einbauen .

  • Gefällt mir
Reaktionen: 1 Benutzer
für foot-isches Wah-wah-en?

ach so ...... nein , dieses " wah woh woing " ist lediglich zur festeinstellung gedacht .

.... ich hatte das mal vor 150 jahren ...... ein fetter HH musician 2x12" combo mit einem morley wah davor ..... in einer ganz bestimmten stellung , hatte ich einen super sound an der klampfe :love:.

.... war nur immer fummelei , genau diese position wieder zu finden , deshalb hier ein poti .

  • Gefällt mir
Reaktionen: 1 Benutzer

Nach dem Begriff hatte ich gegoogelt, weil ich zu faul war, ein eigenes Photo zu machen.
Dabei habe ich aber nur die Großen gefunden, wo mensch hinten einen Bananenstecker reinstecken kann.
--- Beiträge wurden zusammengefasst ---
beides ...... ich müßte einen rechteckigen ausschnitt machen und dann eine passende klappe dazu ....... und dann müßte das auch noch ordentlich aussehen , wenn man es aufmacht :redface: ....

Hm. Dann würde ich die Klappe außen und an den Rändern betolexen.
An den Innenrändern (die dazu einen 90°-Winkel haben sollten) scharf abschneiden und die Ränder extragut verkleben.
Und dann das Tolex auf der Innenseite flächig aufkleben.

OK, reine Theorie - ich habe noch nie getolext.
Mein Pearl-Amp-Gehäuse-Hack wartet ja noch.

....... ich finde nicht , das der amp " zu wenig " knöppe hat *ggg ....... beim ampeg zicken svt konnte ich die ja gut verstecken *ggg

Wenn etwas Knöppe hat, finde ich, dass die auch zu sehen sein sollten.
Einerseits bin ich ja mehr so der Wenig-Knopf-Amp-User, andererseits finde ich so einen Minimoog schon deshalb geil, weil der soviele Knöpfe hat.
--- Beiträge wurden zusammengefasst ---
...
is ja so ....... ich kann ( weil plond ) nicht genau übersehen , was man überhaupt einstellbar machen muß ...... so sind zb zwei potis auf der rückseite die nur die lautstärke verhältnisse für crunch alleine und crunch mit clean , regeln . ...... einmal richtig eingestellt , braucht man da nie wieder ran .

ebenso das poti für eingangslautstärke und der wahlschalter der filter für den reverb ..... einmal eingestellt , braucht man es nicht mehr verändern .

.... aber so hab ich leichten zugriff auf diese parameter und kann später , nach ausgiebigen gebrauch , festwerte einbauen .

Also ich bin ja erst seit etwa 8 Jahren so richtig ernsthaft altersblond, aber ich hätte auch früher nicht auf die Möglichkeit verzichten wollen, einen sinnvollen Parameter einstellen zu können.
Selbst dann nicht, wenn ich den Parameter dann praktisch seltenst bis niemals verstelle.

  • Gefällt mir
Reaktionen: 1 Benutzer
Dabei habe ich aber nur die Großen gefunden, wo mensch hinten einen Bananenstecker reinstecken kann.
Ist wie im normalen Leben: Es gibt große und kleine, nur mit dem Reinstecken von Bananensteckern sollte man bei Krokodilen prinzipiell Abstand nehmen :rofl:
--- Beiträge wurden zusammengefasst ---
.... ich hatte das mal vor 150 jahren ...... ein fetter HH musician 2x12" combo mit einem morley wah davor ..... in einer ganz bestimmten stellung , hatte ich einen super sound an der klampfe :love:.
Das ist halt einfach ein Filter und nutzen durchaus einige Gitarristen, um stage-spezifisch fine-tunen zu können. Prinzipiell und frequenzmäßig feiner geht das halt mit einem EQ, aber die Arten von insbesondere Spulen in (berühmten) Wahwah's fügen meiner Meinung nach schon noch eine charakteristische Klangnuance dazu. Ich komm grad nicht drauf, aber irgendein Wahwah gibt es auch in einer Rackversion, an die man bei Bedarf/Interesse ein Expressionpedal anschließen konnte, aber man konnte eben auch am Rackgerät eine feste Stellung einstellen.

  • Gefällt mir
Reaktionen: 1 Benutzer
gibt es auch in einer Rackversion

.... na , das ist doch mal eine feine idee gewesen :cool: .

ich hatte mal für eine sehr " schmale mark " einen stereo eq ersteigert ..... son olles ding halt ....... aber , der war nicht herkömlich mit ops aufgebaut , sondern , der hatte wirklich noch spulen für die einzelnen bänder ! :eek:

ein tolles gerät und ich hab es lange in den inserts zweier micros am mischpult eingesetzt .

  • Gefällt mir
Reaktionen: 3 Benutzer
so ..... die zweite bestellung kam heute an :



...... war wieder " schwierig " :bang:

hier im haus gibt es eine firma mit eingang ums eck und eben zwei familien ( die eine familie bin ich *ggg ) . ...... was zur folge hat , das die post der firma in meinem briefkasten landet und meine päckchen in der firma abgegeben werden , bzw , dort vor der tür abgelegt werden .

heut hab ich das nur wieder durch zufall gesehen , weil ich gerade auf dem balkon paffen war und den gls affen noch gesehen hab ...... ich war aber zu langsam , um den noch zu " erwischen " !

was ging hab ich noch verbaut , aber solange ich die platinen verbinder nicht habe , weiß ich nicht , wieviel platz die nun wirklich brauchen ....



....... und die neuen knöppe will ich jetzt haaaaaaabeeeeeeen !!!!!! :cheer:

joah ..... jetzt bitte noch die erste bestellung ! ...... ich komm nicht wirklich weiter :weep:

  • Gefällt mir
Reaktionen: 1 Benutzer
..... jetzt bitte noch die erste bestellung !

........ und wieder nix gekommen :weird:

und so war das einzige , was ich heute , am freien tag , basteln konnte , der einbau der hallspirale



ich hab das mal so gemacht , wie man mit strassenbahnen in meiner geburtsstadt umgeht ....... andersrum aufgehangen ;) .

...... dadurch entsteht ein " schwebender reverb " :great::tongue:

@Nick McNoise , ich hab genug platz gelassen , um auch noch andere hallspiralen schweben lassen zu können ;) .

  • Gefällt mir
Reaktionen: 1 Benutzer
ahoi

.... dem paket hat heute endlich die heilige bastelstube erreicht :juhuu:

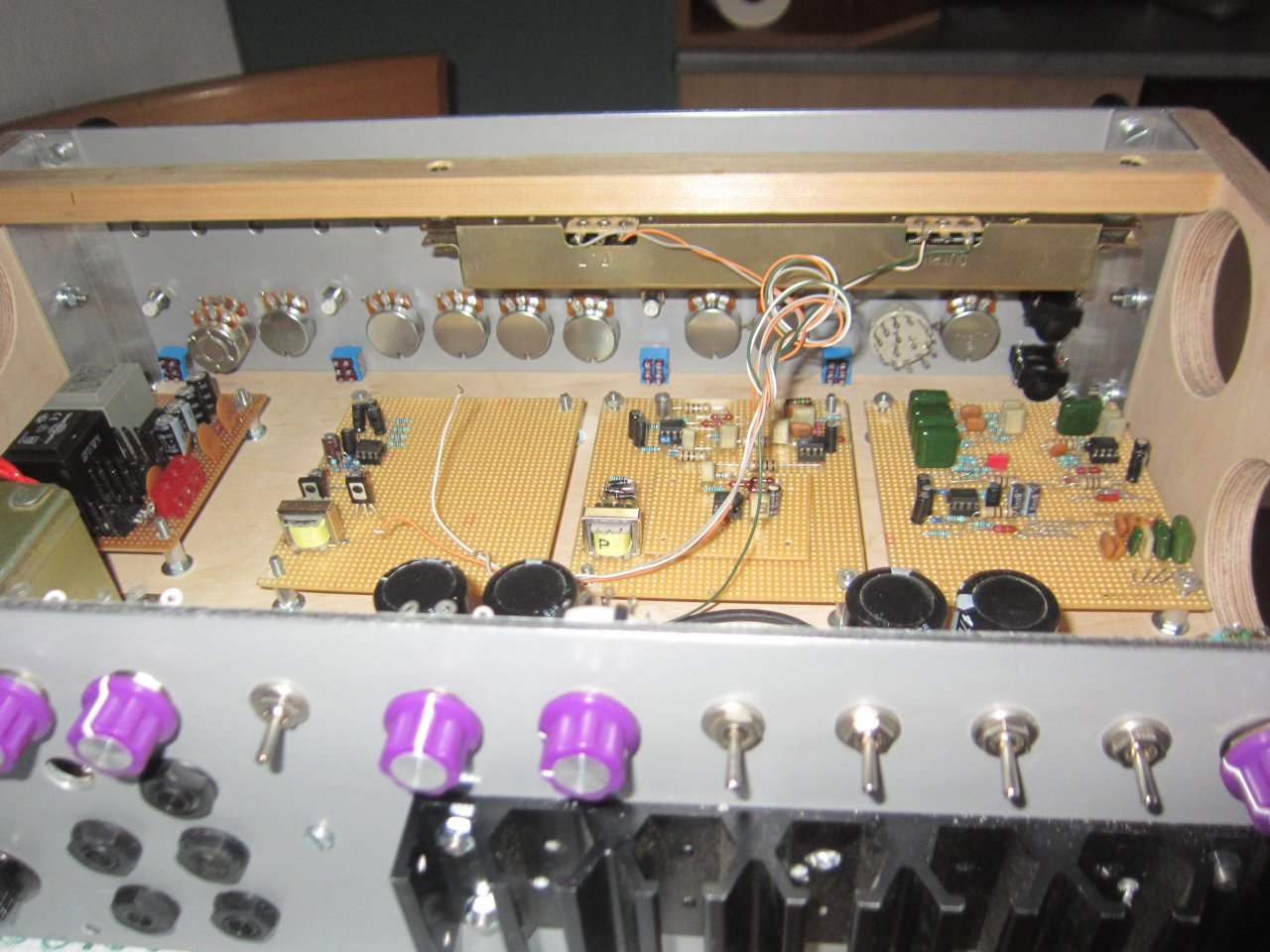

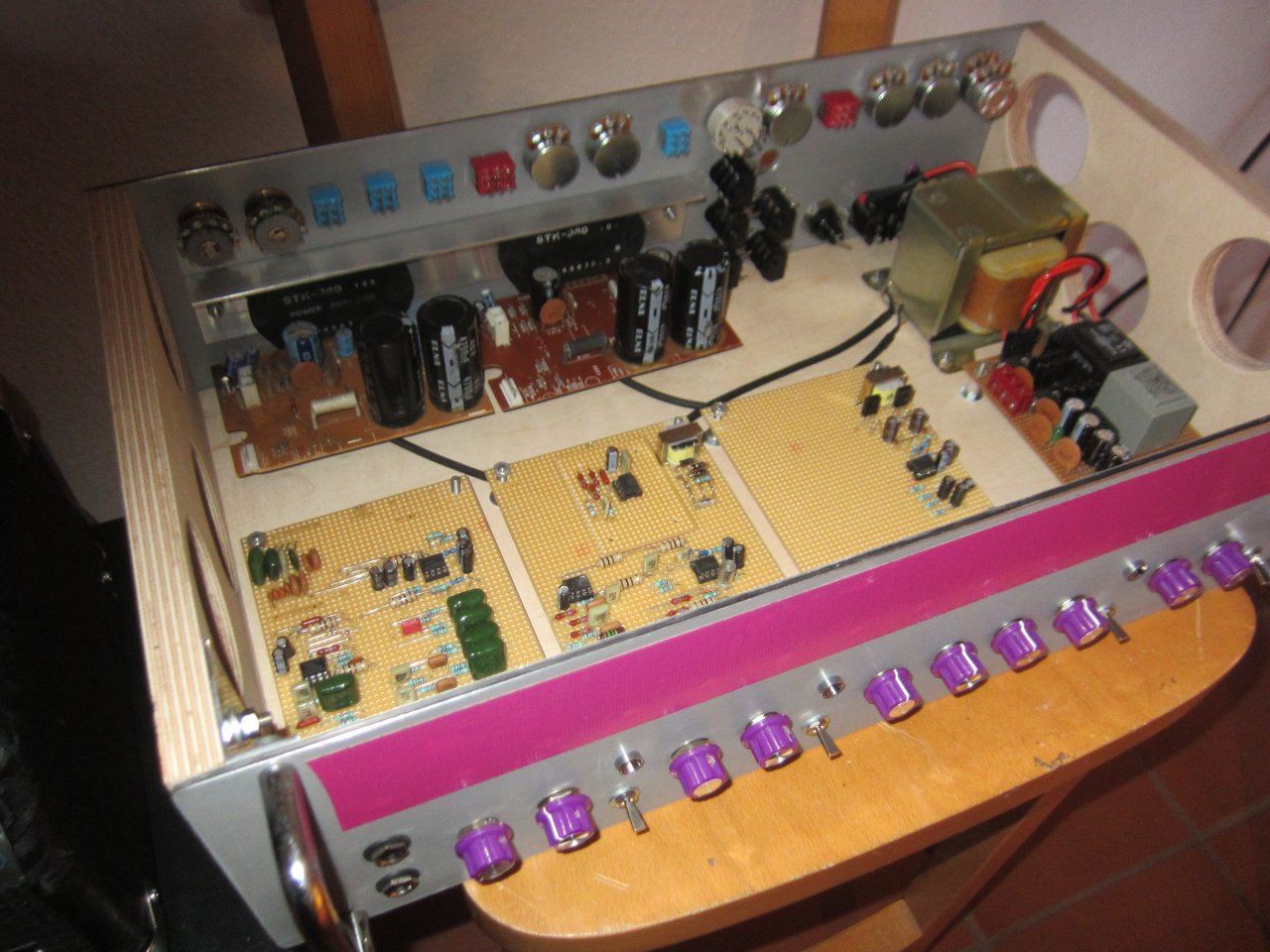

tja ..... und hier sieht man schon die grobe richtung ..... es wird voller im gehäuse :



.... und da ist bei weitem noch nicht alles auf den platinen .

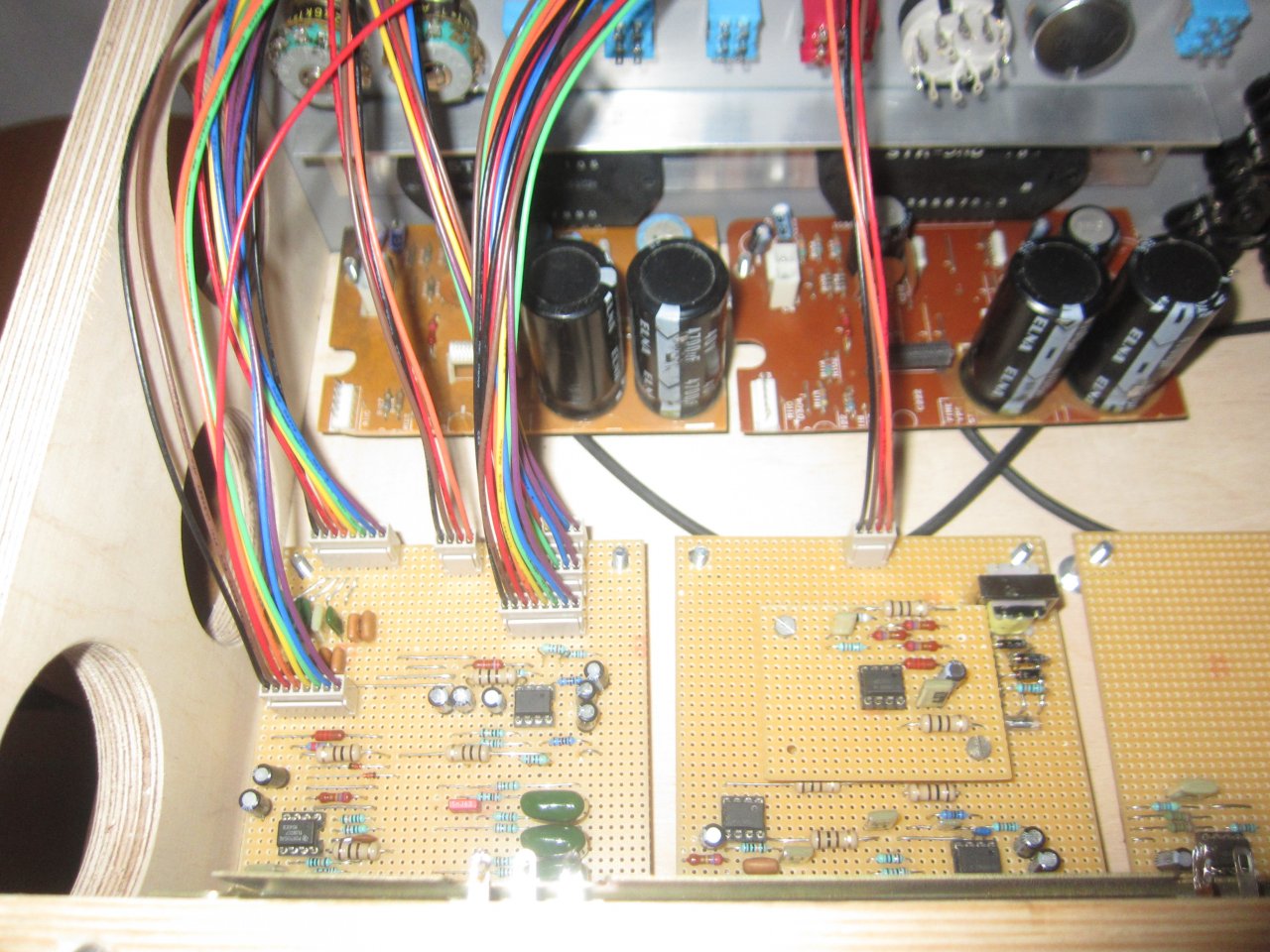

auch zur frontplatte hin wird es steckbar :

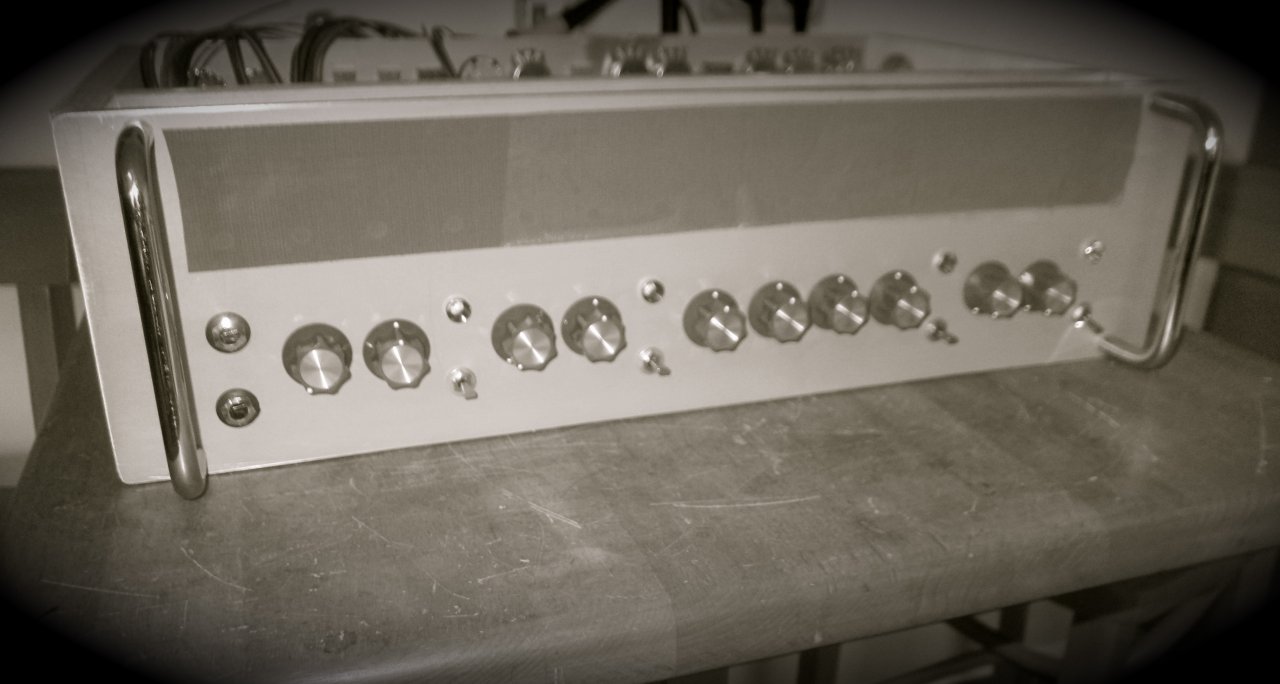

aber das allerwichtigste ....... die knöpfe passen jetzt endlich in form und größe :



.... jetzt gefällts mir wieder :):rolleyes:

  • Gefällt mir
Reaktionen: 3 Benutzer
...

auch zur frontplatte hin wird es steckbar : ...

Das finde ich sehr gut. Was habe ich abgekotzt, als ich meinen Cassettenrecoder gewartet habe, in dem ausgerechnet die dafür zu bewegende Baugruppen verlötet waren.


... aber das allerwichtigste ....... die knöpfe passen jetzt endlich in form und größe :...
.... jetzt gefällts mir wieder :):rolleyes:

Abba-abba-abba ... wieso den schwarze Knöppe vorne?
Ich dachte, die werden lülla?

  • Gefällt mir
Reaktionen: 1 Benutzer

" abba am abend , da spielt der zigeuner " *träller

....... ich wählte bewußt die schwarz / weiß funktion des photoprogramm :whistle: ...... das farbliche design ist natürlich dem späteren einsatzzweck angepasst :evil:;)

Das finde ich sehr gut.

..... ich muß ja ev die frontplatte ( aus design gründen ) noch mal neu machen ..... und da ist steckbar mehr als vorteilhaft .

die platinen sollen ja auch steckbar sein , sodas ich die auch leicht ausbauen kann , um etwas zu ändern oder sogar nachbauen zu können ;) .

aber ........ bei diesem hin und her zwischen den baugruppen , ist das gar nicht so einfach :redface:

  • Gefällt mir
Reaktionen: 1 Benutzer
Es geht dem Ende zu. Tolle Arbeit.Pinky Slash.Haste auch die Checkliste was der Amp alles machen soll durch? ;-)

Gruß Magnus
--- Beiträge wurden zusammengefasst ---
" , um etwas zu ändern oder sogar nachbauen zu können ;)

Vllt sone kleine Boutique Serie?

h :redface:

  • Gefällt mir
Reaktionen: 1 Benutzer
Doch so lange noch. Feintuning?


... das sicherlich auch , wobei ja vieles an der rückwand einstellbar ist .

nein , ich weiß ja noch gar nicht , ob ich mir zb einen fetten brummer durch die verkabelung einfange , oder zb der eine draht auf einen anderen überspricht ...... da können noch tage bei drauf gehen .

ich hab auch kein holz für das gehäuse , mir fehlt kleber , farben usw usw ......

  • Gefällt mir
Reaktionen: 1 Benutzer
:stars:

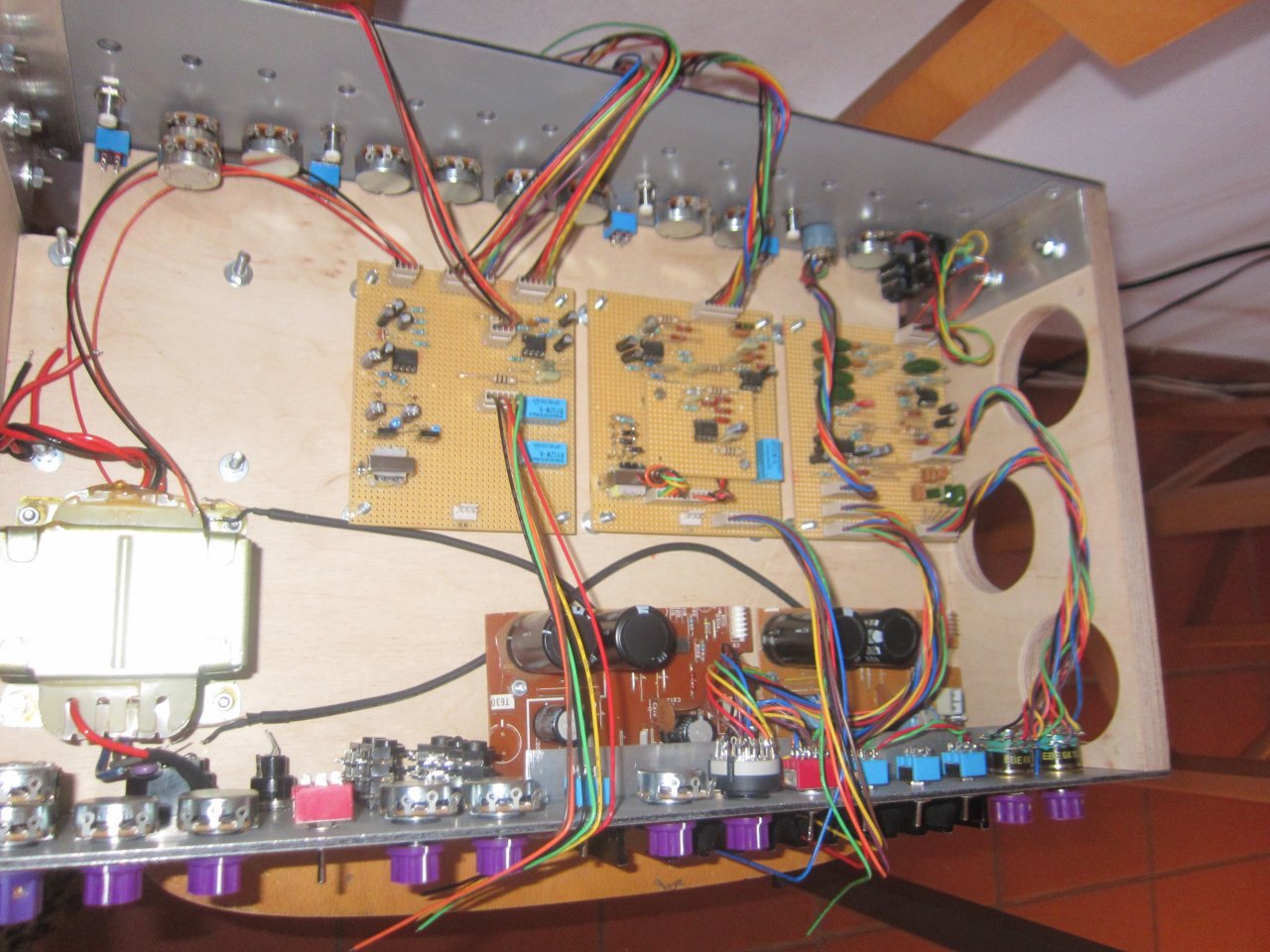

...... drähte :bang:

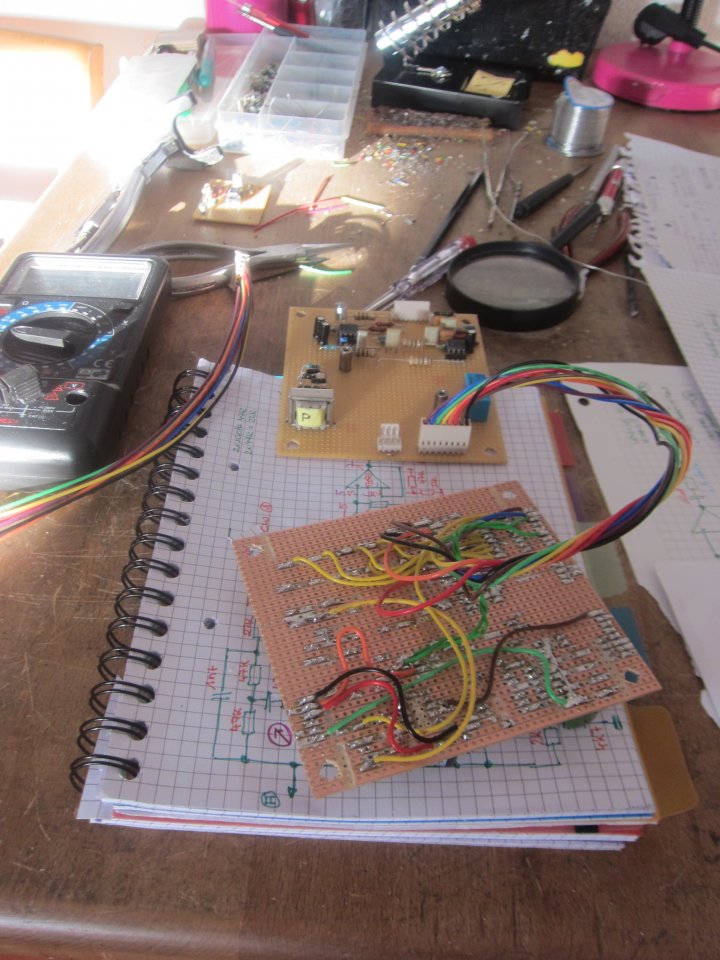

..... hab heut den ganzen tag in " bunt " gemacht und muß das erste zugeständniss machen :redface: .

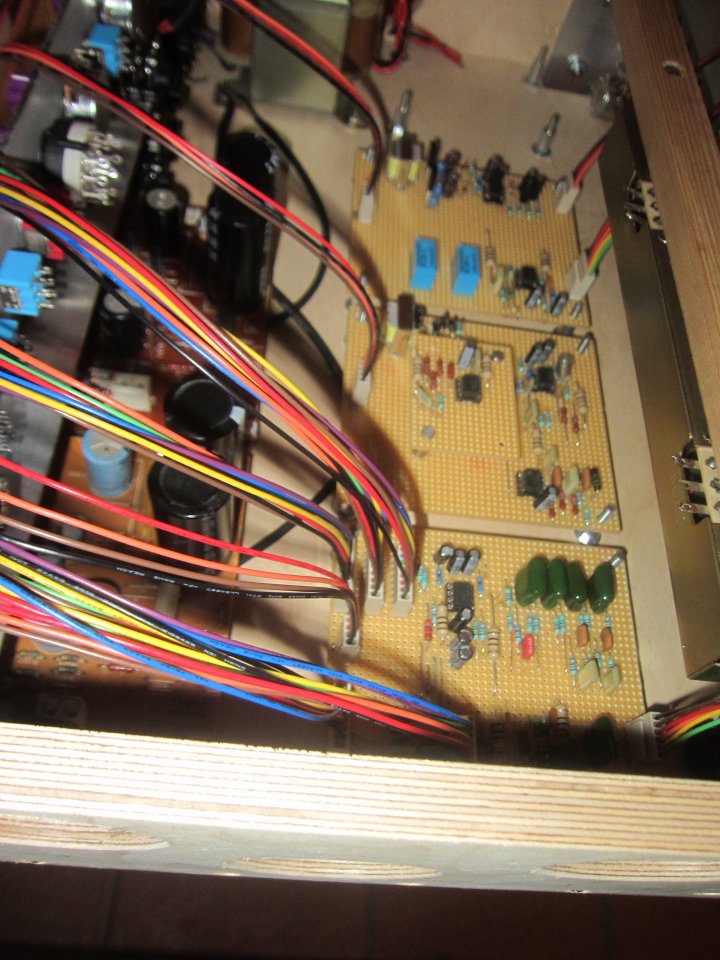

es sind einfach zu viele verbindungen zwischen den 3 platinen ...... die kann ich einfach nicht steckbar machen , ich muß auch guggen , das gewisse leitungen kurz bleiben und ich sie auch mit masse verdrillen kann .

schade , aber ich denke , wenn man die 3 platinen " on block " rausnehmen kann , ist das auch schon eine große erleichterung .

.... die kleine crunch / dist / mxr platine ist natürlich einzeln steckbar .

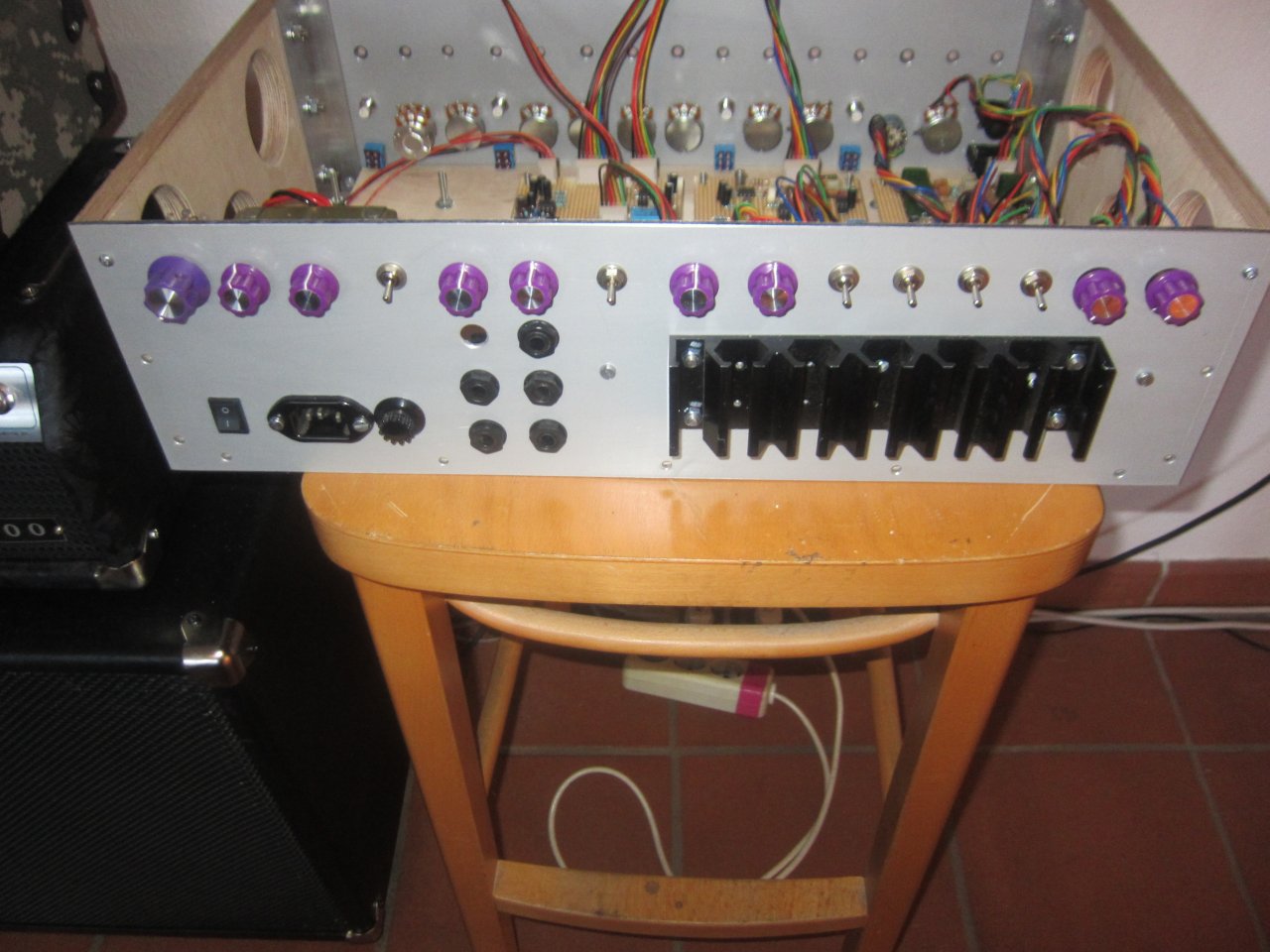

.... und heute mal die rückwand zur ansicht :



ja ..... das ist " hinten " *ggggg :D

morgen weiter mit " bunt " ;)

  • Gefällt mir
Reaktionen: 1 Benutzer
