Workshop Röhren-Overdrive ("Bass Amuser")

[mae]

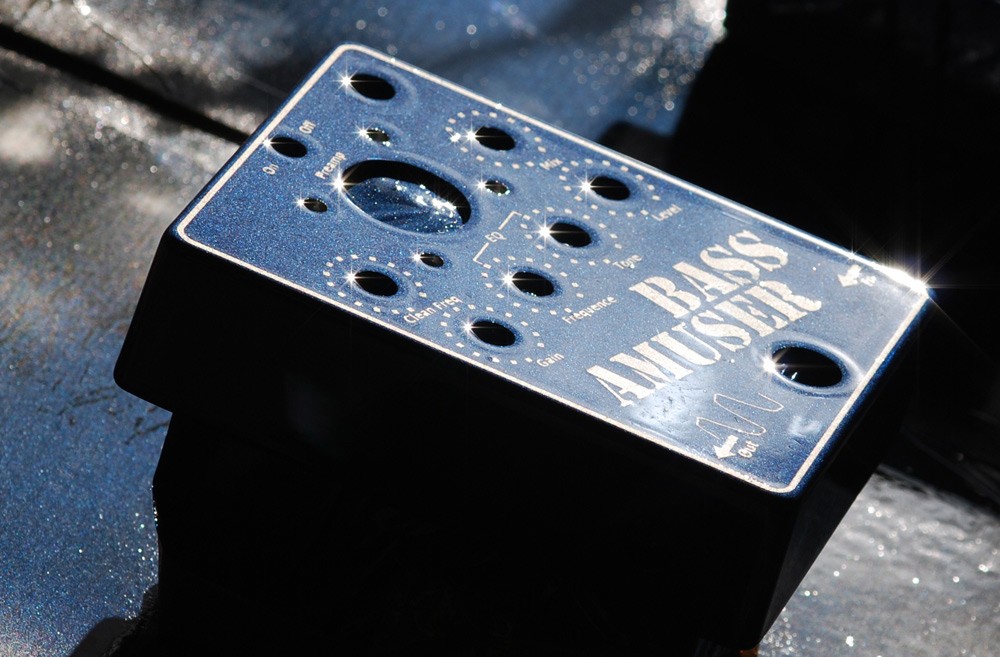

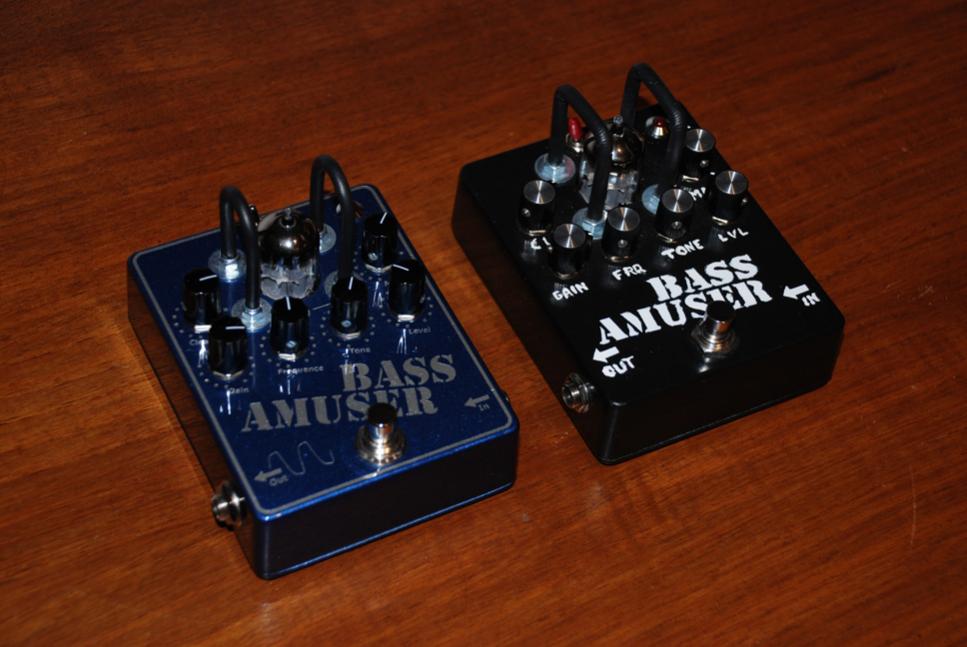

So. Nun wo auch das Geschenk funktioniert, kann ich ja zwei Bilder davon präsentieren



Danke nochmals für die Hilfe und die Geduld!

ps. falls ich nochmals einen Amuser bauen sollte, werde ich die Platine ätzen lassen...



[elkulk]

So. Nun wo auch das Geschenk funktioniert, kann ich ja zwei Bilder davon präsentieren

Danke nochmals für die Hilfe und die Geduld!

ps. falls ich nochmals einen Amuser bauen sollte, werde ich die Platine ätzen lassen...

Hi,

das erste Bild ist ja mal g... aufgenommen

Sehr schön gemachte Gehäuse - die gefallen mir.


Und Glückwunsch, dass es nun funktioniert.
Kannst Du bitte noch mitteilen, woran die Fehlfunktion nun lag!


Gruß
Ulrich



[luop2000]

Hi mae!

Die sehen ja absolut spitze aus

Die selbstgemachten Bügel sind sowieso super. Wenn ich das so sehe, bin ich echt am überlegen, meinen nochmal umzutopfen und auch ein eigenes Design zu machen. Meiner hat als Bügel nur so einen Chromgriff aus dem Baumarkt - für den zweiten war kein Platz mehr. Das Gehäuselayout würde ich also auch ändern. Wenn die Rohgehäuse nicht so teuer wären.... Naja ist vllt ganz gut so

Was mich allgemein mal interessieren würde ist: Wie gefällt euch denn der Sound des Amusers speziell. Setzt ihr ihn in der Band ein?
Ich nutze ihn hauptsächlich, wenn ich einen etwas angedreckteren Sound brauche. Dafür finde ich ihn wirklich sehr gelungen. Für heftigere Zerrgrade baue ich mir gerade noch was anderes zusammen.

Grüße,
Lukas



[mae]

Kannst Du bitte noch mitteilen, woran die Fehlfunktion nun lag!

Klar doch. War selbstverständlich ein Fehler meinerseits
Der virtuelle Nullpunkt war nicht gegeben, und so hat alles schön mitgeschwungen... (so wurde es mir jedenfalls erklärt)

Die Verbindung B10 zu C10 war nicht ganz vorhanden. Oder anders ausgedrückt, der Elko C4 war nicht an gnd angeschlossen.

Hehe :-D Danke für die Blumen.
Das erste Bild ist gleich am Abend nach dem ich ihn in der Lackiererei holen konnte

@loup2k
Ich spiele ihn (den schwarzen/weissen) oft in der Band. Wohl im Rahmen wie du -> schön anzerren.

Ps. da gibts noch andere Bilder ... So feine Schablonen werde ich weder ein zweites Mal zeichnen noch Brushen
SZ sind die Initialen der neuen Inhaberin (= war ja ein Geschenk



[elkulk]

Hi,

Klar doch. War selbstverständlich ein Fehler meinerseits ...

danke!
Um genau diese Frage ging es mir:
Lag der Fehler an einem in der Schaltung verborgenen Problem, das erst unter bestimmte Bedingungen zum Vorschein kommt (z. B. Netzteil mit starken Störsignalen in der Versorgungsspannung, Streuung von Bauteilwerten)
oder war es ein Fehler in Deinem Aufbau.

... Der virtuelle Nullpunkt war nicht gegeben, und so hat alles schön mitgeschwungen... (so wurde es mir jedenfalls erklärt)

Die Verbindung B10 zu C10 war nicht ganz vorhanden. Oder anders ausgedrückt, der Elko C4 war nicht an gnd angeschlossen. ...

"B10" / "C10" verstehe ich jetzt zwar nicht, aber der fehlende Anschluss von C4 macht die Probleme verständlich:

Nullpunkt für OP
Da wir noch einen OP übrig haben, wurde dieser für einen sauberen virtuellen Nullpunkt der OP-Schaltung eingesetzt. Die mit R5/R6 halbierte Versorgungsspannung wird mit einem Spannungsfolger entkoppelt und damit optimal aufbereitet.

Dabei dient C4 zum Glätten der halbierten Versorgungsspannung. Fehlen von C4 oder komplettes Fehlen der halbierten Versorgungsspannung kann in der Schaltung genau zu solchen Störungen wie bei Dir führen.

Gruß
Ulrich



[eZio]

Hey,

ich habe mir den Bass Amuser schon vor einiger Zeit gebaut und bin echt begeistert!

Allerdings wollte ich mal wissen ob man den Amuser auch als Preamp zum ansteuern einer Endstufe benutzen kann?!



[eZio]

Weiß keiner ob das klappt oder was man dafür machen muss, dass es klappt?



[sirweasel]

Hallo...möchte nicht, dass die Frage von eZio untergeht, aber da ich jetzt nach meinem abgeschlossenen Studium (unfreiwillige) Zeit habe...werde ich mich nun auch dem Amuser widmen. Ich wollte nur mal fragen, ob sich wer die Platine schon anfertigen hat lassen? Bzw. ob jemand eine übrig hat oder ob wer Interesse hätte diese anfertigen zu lassen.



[cello und bass]

wenn ihr beide in diesem Thread mal blättert, findet ihr Antworten auf eure Fragen

- als Preamp muss man irgendwelche Wiederstände ändern

- ein User hat sich eine Platine ätzen lassen und auch die Webadresse verlinkt

sorry, hab grade keine Lust & Zeit, genauer zu suchen



[sirweasel]

- ein User hat sich eine Platine ätzen lassen und auch die Webadresse verlinkt

Hallo, ich denke ich selbst habe schon mal danach gefragt vor einiger Zeit. Im Grunde sollte die Frage lauten, ob jemand daran denkt sich die Platine ätzen zu lassen, damit man vll eine Sammelbestellung machen kann (= vll günstiger, als wenn man nur eine anfertigen lässt) Ich werde mal den Thread durchforsten.



[eZio]

Oh

hab nochmal gesucht und es gefunden (steht auf Seite 21)

Trotzdem danke



[xiphias]

Moin,

ich habe einen Bekannten, dessen Firma auch eine Ätzmaschine besitzt, und der mir die platine auch ätzen würde, allerdings hat seine Firma kein Eagle.
Er meinte nun zu mir, das ich ihm das layout als PDF schicken soll.
Leider habe ich keine ahnung von eagle und weiß nicht wie man das (vorallem mit passenden maßen) exportiert.

Gruß
Jens



[PotKinRot]

Das geht über die Druckeinstellungen (in Datei drucken). Dann kommt ne perfekt bemaßte A4-Seite bei raus.



[Pik Bass]

Hi!

Also ich hab mal ne Frage an die Erbauer, und zwar:
Ich will mir den Amuser als 19" Gerät basteln, eigentlich ja das gleiche, nur in ner anderen Gehäuseform. Die Röhre wird dazu auf eine Extraplatine gesetzt, welche senkrecht zur Hautplatine eingebaut wird, die Röhre liegt quasi im Gerät. Soweit so gut.
Meine eigentliche Frage ist: Zusätzlich hab ich vor, das Ding "zweikanalig" aufzubauen, zumindest was den Gainregler angeht. Ist es also einfach möglich, mittels eines Kippschalters zwischen zwei Gainpotis hin und her zu schalten? Die Potis haben zwar beide die gleiche Funktion, aber man kann halt 2 Einstellungen vornehmen, die man dann einfach mit dem Kippschalter wählen kann, ohne dass man seine Einstellungen am Gain-Poti verdreht. Ist das möglich, oder wird man mit dem Umschalten Knakser erzeugen, oder ist die Vorstellung komplett Schwachsinn?

Danke schonmal!

Gruß
Domi



[sirweasel]

ich habe einen Bekannten, dessen Firma auch eine Ätzmaschine besitzt, und der mir die platine auch ätzen würde, allerdings hat seine Firma kein Eagle.
Er meinte nun zu mir, das ich ihm das layout als PDF schicken soll.
Leider habe ich keine ahnung von eagle und weiß nicht wie man das (vorallem mit passenden maßen) exportiert.

Könnte er nicht, natürlich gegen den Unkostenbeitrag, gleich ein paar mehr machen?



[DanielwithBass]

Wegen platine wäre ich auch gleich dabei.....bin acuh sehr an dem amuser interessiert...



[sirweasel]

Wegen platine wäre ich auch gleich dabei.....bin acuh sehr an dem amuser interessiert...

Damit wärst du dann schon Platine #4.

Wäre interessant zu wissen wie viele an einer Platine interessiert wären. Dann könnte man schauen wie viel das kosten würde. Habe es bei einem Anbieter schon mal ausgerechnet, das würde bei einer Bestellung von 10 Platinen ca. 9€ (exkl. Versand) pro Stück ausmachen. Wenn ich da alles richtig eingestellt habe.



[elkulk]

Hi!

Also ich hab mal ne Frage an die Erbauer, und zwar:
Ich will mir den Amuser als 19" Gerät basteln, eigentlich ja das gleiche, nur in ner anderen Gehäuseform. Die Röhre wird dazu auf eine Extraplatine gesetzt, welche senkrecht zur Hautplatine eingebaut wird, die Röhre liegt quasi im Gerät. Soweit so gut.
Meine eigentliche Frage ist: Zusätzlich hab ich vor, das Ding "zweikanalig" aufzubauen, zumindest was den Gainregler angeht. Ist es also einfach möglich, mittels eines Kippschalters zwischen zwei Gainpotis hin und her zu schalten? Die Potis haben zwar beide die gleiche Funktion, aber man kann halt 2 Einstellungen vornehmen, die man dann einfach mit dem Kippschalter wählen kann, ohne dass man seine Einstellungen am Gain-Poti verdreht. Ist das möglich, oder wird man mit dem Umschalten Knakser erzeugen, oder ist die Vorstellung komplett Schwachsinn?

Danke schonmal!

Gruß
Domi

Hi Domi,

möglich ist so eine Umschalterei.

Ob es dabei knackst, wage ich nicht vorauszusagen. Du müsstest es also ausprobieren.
Wobei es ausreicht, zwei der drei Potianschlüsse umzuschalten - wodurch sich die Knackgefahr evtl. verringert - , da der dritte, ständig angeschlossene im abgeschalteten Zustand dann "in der Luft hängt".

Notfalls kannst Du einen Drehschalter von Lorlin verwenden http://www.lorlin.co.uk/pdf/CK.pdf da gibt es welche, die beim Umschalten kurzzeitig kurzschließen ("make before break"), wodurch Knackser vermieden werden.

Gruß
Ulrich



[Pik Bass]

Danke!

Ich werds einfach mal probieren.
Aber der Link funktioniert leider nicht...



[sirweasel]

Aber der Link funktioniert leider nicht...

Du musst nur den Strichpunkt ( ; ) am Ende weglöschen.
