Tubeamp guts – Fotos der Verstärker-Innereien

[Athlord]

Moin,

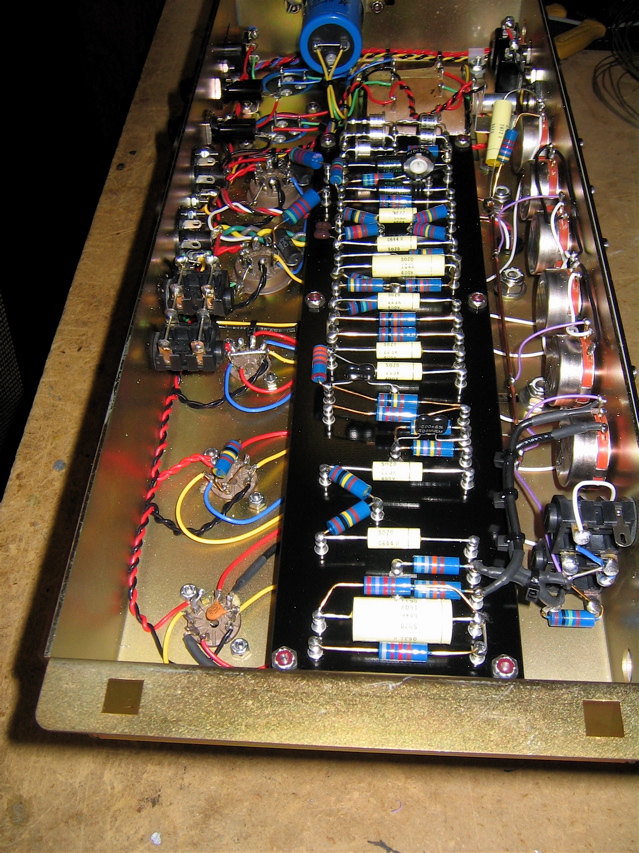

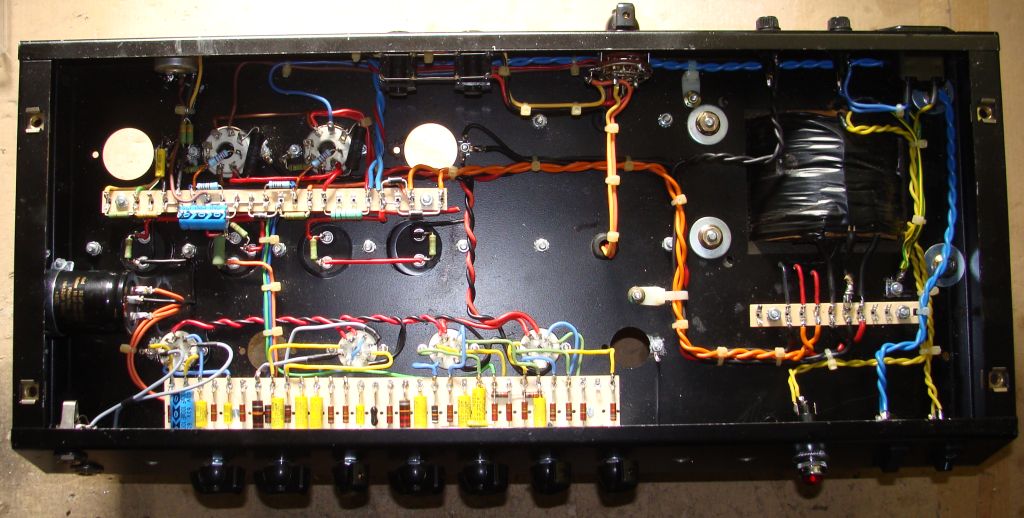

ich habe vor einiger Zeit einen Hiwatt-504 nachgebaut.
Allerdings für den Einbau über Kopf in einem Combo-Gehäuse.
Dazu musste der gesamte Aufbau gespiegelt werden.
Seht selber:



[OneStone]

Klingt und ich werde dir nach deiner Äußerung garantiert nicht sagen was ich mit der Vorstufe gemacht habe. Ob Du das wissen willst oder nicht.

Es interessiert mich auch nicht, keine Angst ich werde dich deswegen nicht belästigen.

Ich habe gedacht, das hier ist ein Forum für Bastler und nicht für Lästereien. Wo kein Platz für Ideen da kein Platz für mich.

Es ist schon Platz für Ideen, aber einfach alle Kondensatoren durch aufgrund oben genannter Gründe falsch dimensionierte Orange Drops zu ersetzen ist doch zugegebenermaßen etwas einfach?
Du hast dich auch nicht zu den negativen Nebeneffekten des Ganzen geäußert.

Klingt übrigens sau geil das Teil, da hat sich noch keiner beklagt.

Klingen ist subjektiv und saugeil ebenfalls. Ich finde, dass der JMP1 für manche Zwecke schon original saugeil klingt, warum man da ODs reinbaut, das kapiere ich aber eben nicht.

P.S. sind zu Deiner Info übrigens 2 85er. Und sie laufen warum denn bloß? Ha!!!

Entweder weil das Netzteil wegen Überlastung zusammenbricht oder weil jemand das Netzteil umgebaut hat. Oder einfach, weils irgendwie funktioniert, auch wenn die Röhren es nicht gerne haben mit doppelter Spannung beheizt zu werden. Falls das funktioniert, dann liegt die Heizung auf Pin 4 und 5, sprich 12,6V. Bei der ECC81/82/83 stimmt das, bei der 85er aber eben nicht, weil bei der an eben diese Pins 6,3V gehören => Netzteilumbau oder zufällige Funktion.
Abgesehen davon ist die ECC85 an der Stelle einfach suboptimal. Kleines µ und große S bringt da nicht besonders viel. Die Röhre ist für HF-Schaltungen (Mischer) entwickelt und hat eben da ihre Existenzberechtigung, weil man sie da meist nur mit Umbau/Neuabgleich durch was anderes (ECC81, E88CC) ersetzen kann.

Ich habe meine Gründe, wenn ich etwas als Unsinn betitle oder jemanden scherzeshalber gaga nenne (gaga ist bei mir ein Ausdruck wie "irgendwie durchgeknallt" und nicht wie "total bescheuert, sofort in die Anstalt", falls das hier so rübergekommen ist...um mich selber zu zitieren "Ja, es ist total gaga eine Zerrstufe mit einem Thyratron zu bauen, aber es klingt geil" << und das hab ich zu jemandem über eben diese von einem Kumpel entwickelte und mir nachgebaute Stufe gesagt), und diese sind hier eben die oben und in meinen vorherigen Posts genannten.
ECC85 gibts nicht wie Sand am Meer und daher sollte man sich überlegen, ob man die passenderweise in einem Tuner oder einfach so in einem Gitarrenamp verbaut, wo sie eben suboptimal ist. Wenn man keine ECC83 verbauen will, dann gibts genügend Alternativen, aber warum unbedingt die ECC85?

Macht keinen Sinn für mich.

@Athlord: SO muss das aussehen! Keks!

MfG OneStone



[Han die Blume]

Hi!

Hab hier mal was schön buntes gefunden:

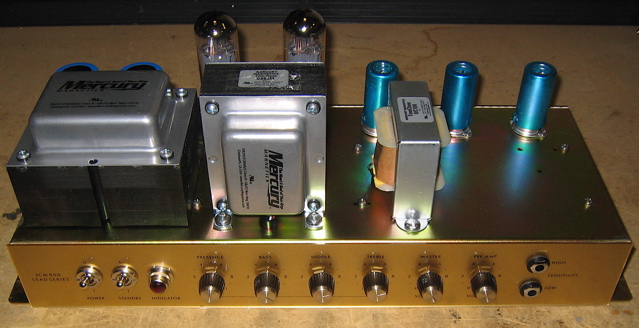

ein Marshall JCM 8002 Nachbau von Rachelle:

LG!

Han



[68goldtop]

hallo han!

mh, der sieht aber lecker aus!

ich habe noch einen schönen alten fender-amps gefunden.

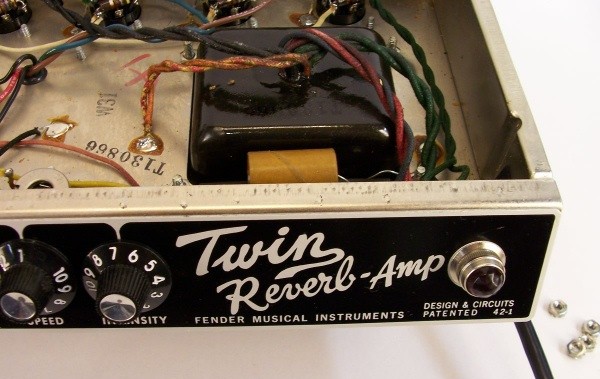

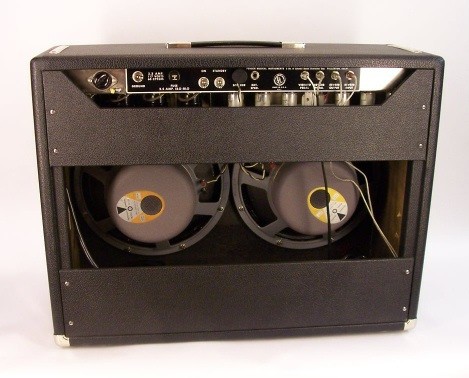

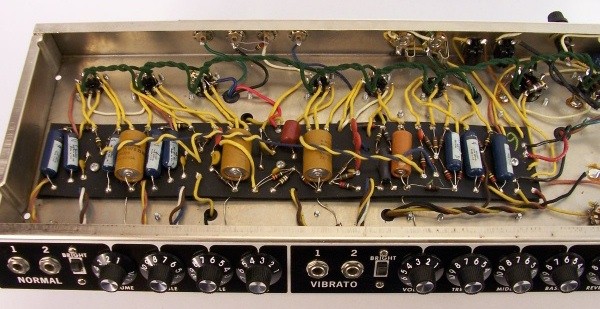

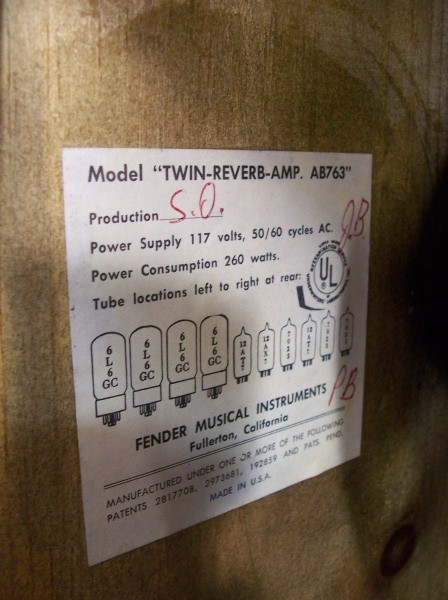

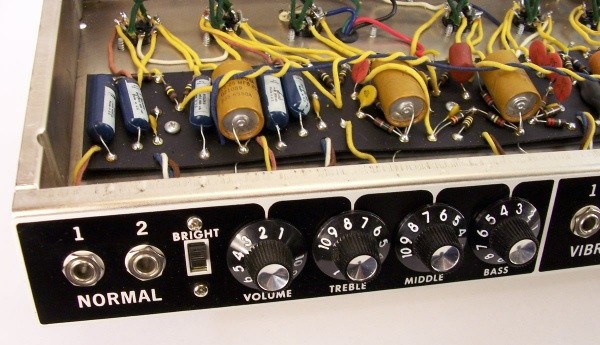

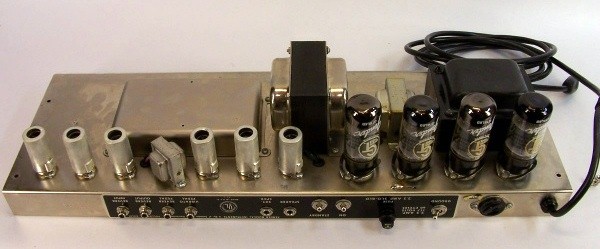

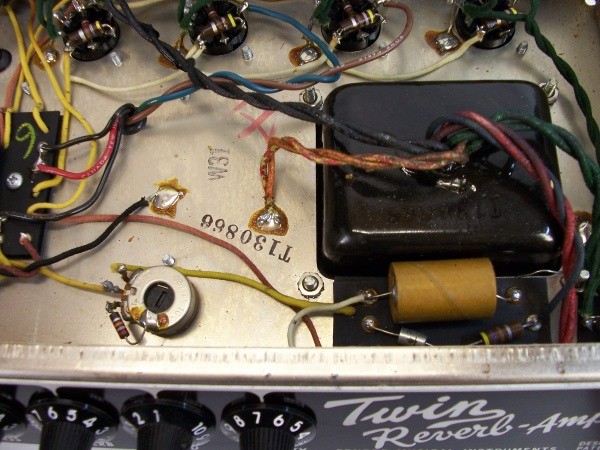

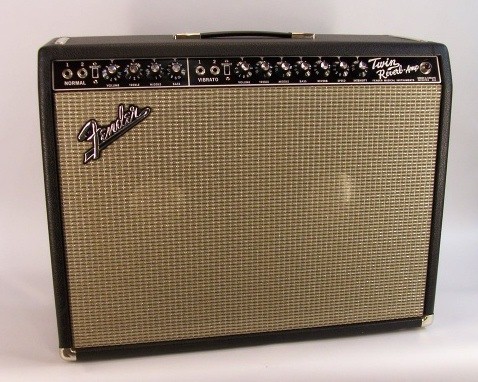

ein ´66er twin reverb - erstaunlich wie er die letzten 42 jahre überstanden hat!


cheers - 68.



[Sele]

ich habe noch einen schönen alten fender-amps gefunden.

ein ´66er twin reverb - erstaunlich wie er die letzten 42 jahre überstanden hat!

Hast du den Vakuumverpackt im Originalkaton im Keller gefunden? Der sieht aus wie neu alt Stock () (außer die Röhren)...

Grüße



[hoss]

Hast du den Vakuumverpackt im Originalkaton im Keller gefunden? Der sieht aus wie neu alt Stock () (außer die Röhren)...

Wirklich großartig

Ich würde ihn allerdings unbedingt auf 3 poliges Stromkabel mit Erdung und ohne "Death Cap" umbauen.

Anleitung siehe hier:



[Rockin'Daddy]

Hast du den Vakuumverpackt im Originalkaton im Keller gefunden? Der sieht aus wie neu alt Stock () (außer die Röhren)...

Grüße

Quasi "Aromaversiegelt"
Aufgerissen und'ne ordentliche Nase "Fender" genommen.

In einem amerikanischen Forum gab's mal einen Bericht über einen jungen Kerl, der auf dem Dachboden seiner Großeltern beim Entrümpeln einen originalen '59er Bassman in der Holzkiste der Verschiffungsfirma fand.
Am Tag der Lieferung starb wohl die Frau des Käufers und Nachbarn haben die Kiste einfach für's Erste auf dem Dachboden deponiert.
Tja, den Doofen gehört das Himmelreich......



[68goldtop]

hey, hey, langsam jungs...

das ist nicht MEIN amp - den hab´ ich im netz (ebay.com) "gefunden"...
meine amps werden/wurden alle gespielt - und sehen auch so aus

allerdings hatte ich mal einen ähnlich cleanen pro reverb aus dieser zeit!

cheers - 68.



[matzefischmann]

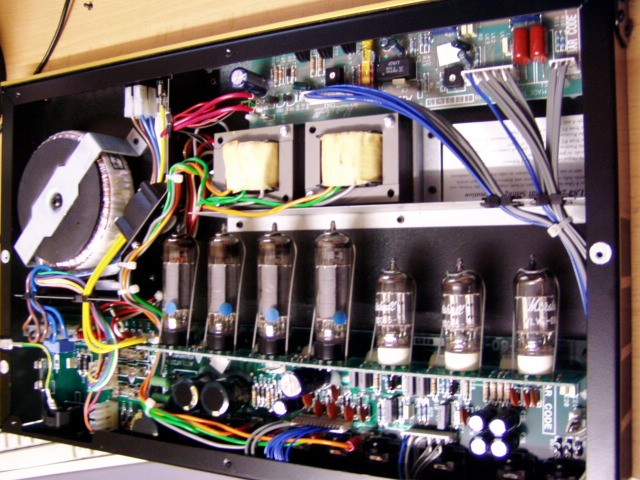

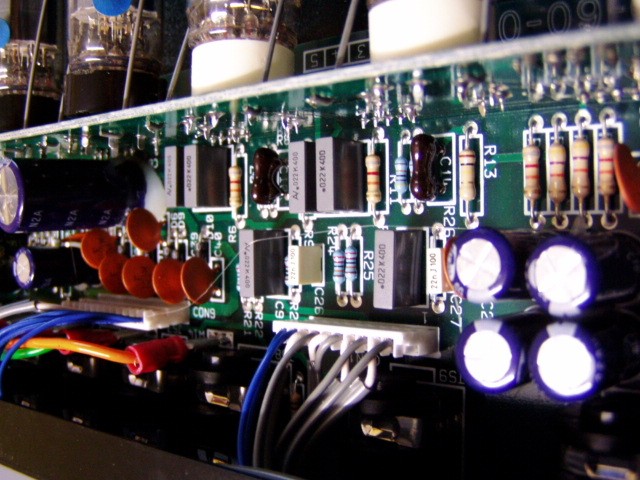

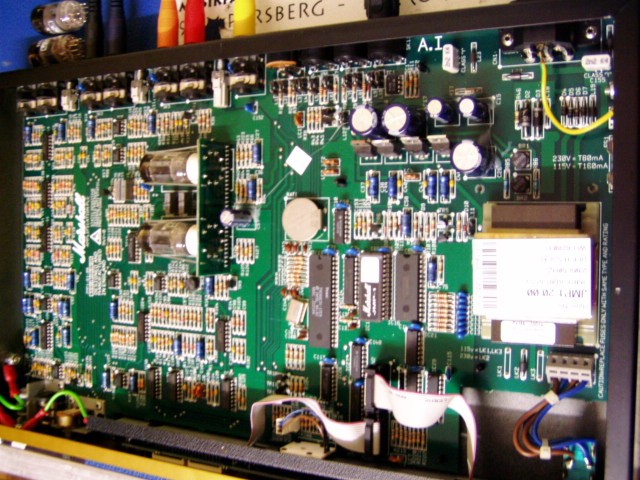

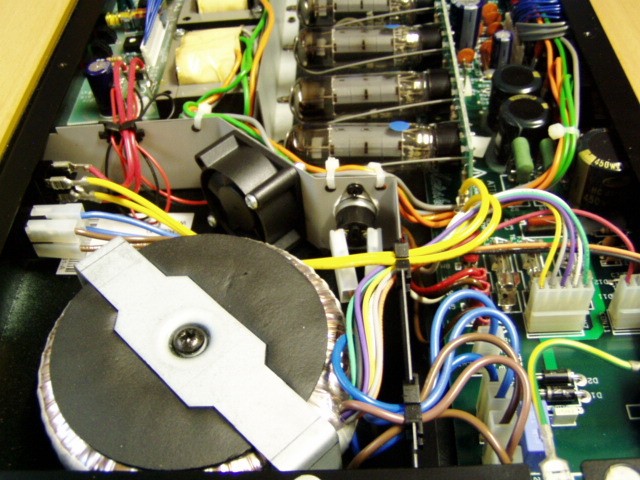

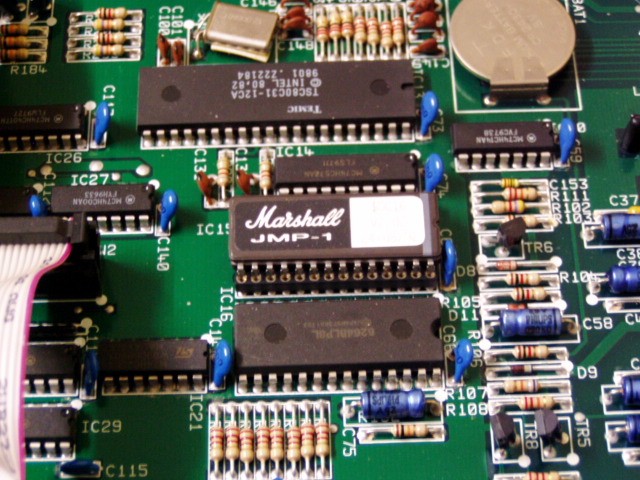

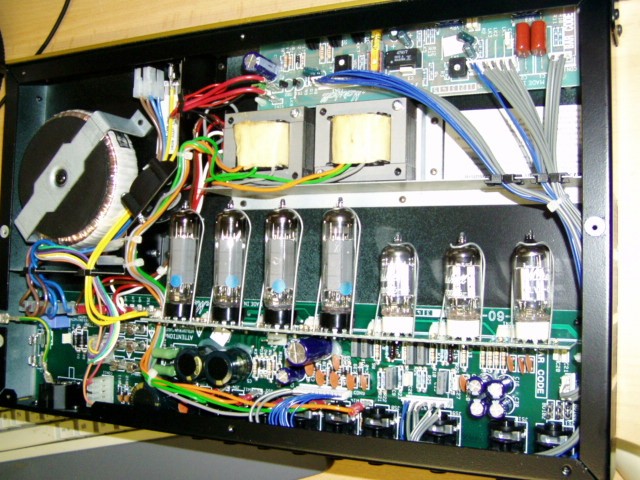

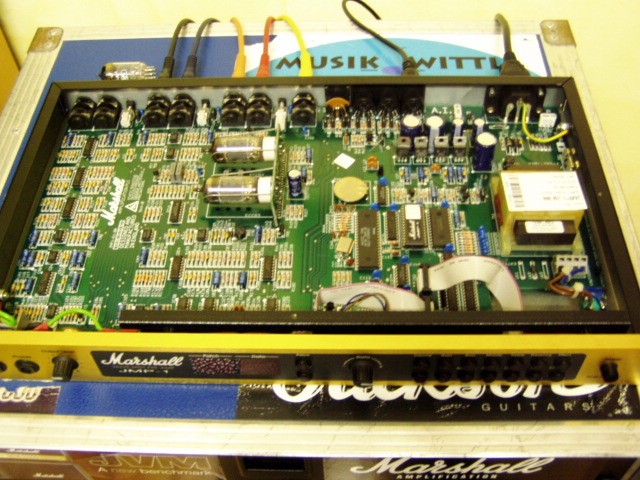

Ich hoffe, die beiden folgenden Geräte passen hierher. Es handelt sich zum Einen um den Marshall JMP1 Preamp und zum Anderen um die Marshall EL 84 20/20 Endstufe.

Matze



[stefan77]

Marshall JMP MK II Reissue Bj 88 (die sind recht selten):

Gruß
Stefan



[tumultus]

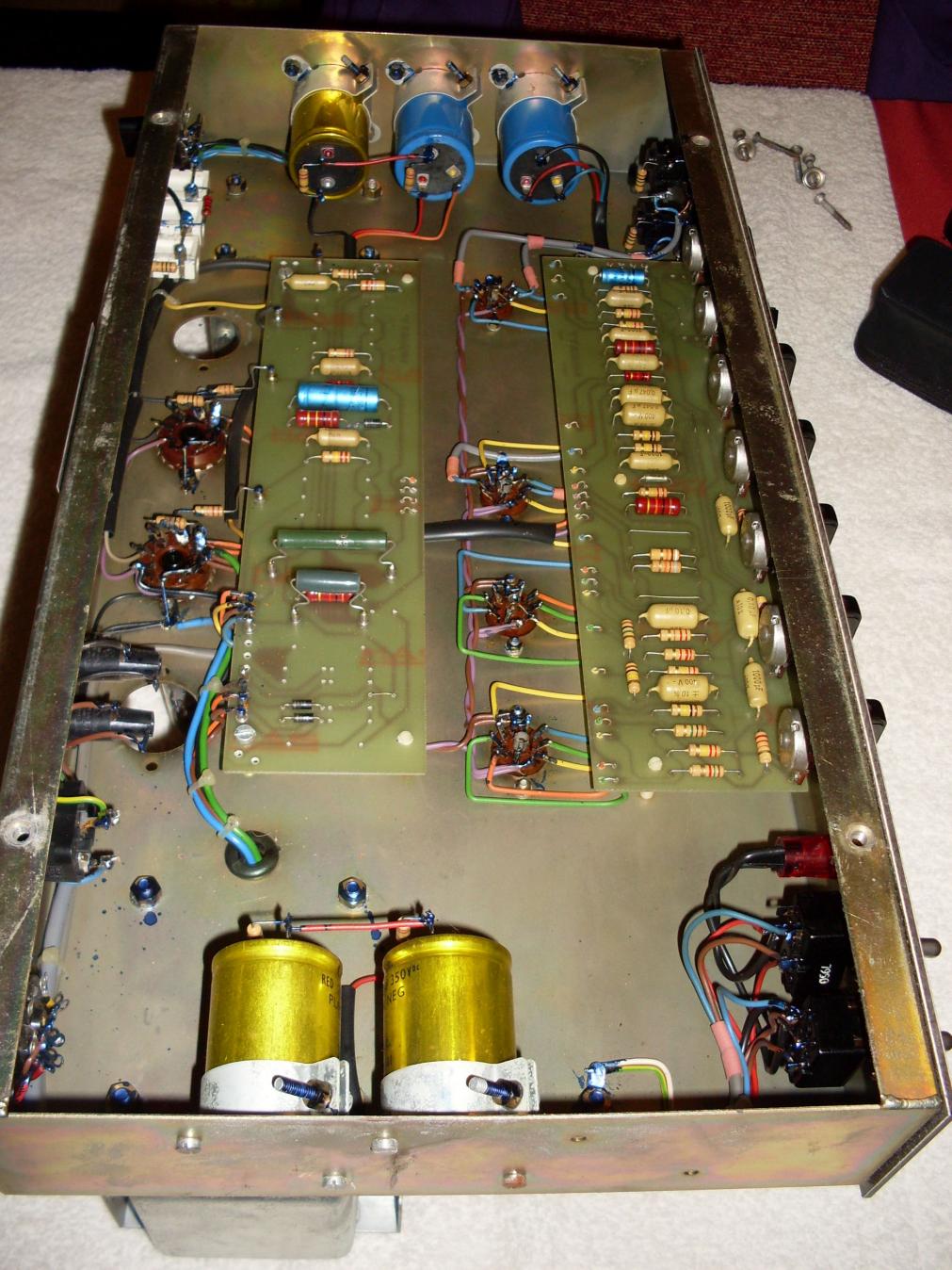

Hier mein Hiwatt Custom 50 DR504 aus 1981, mit PCB.
Diese Konstruktion ist eher selten weil Dave Reeves wenige Wochen danach gestorben ist.
Dieser ist noch von der Firma Hylights!



[tumultus]

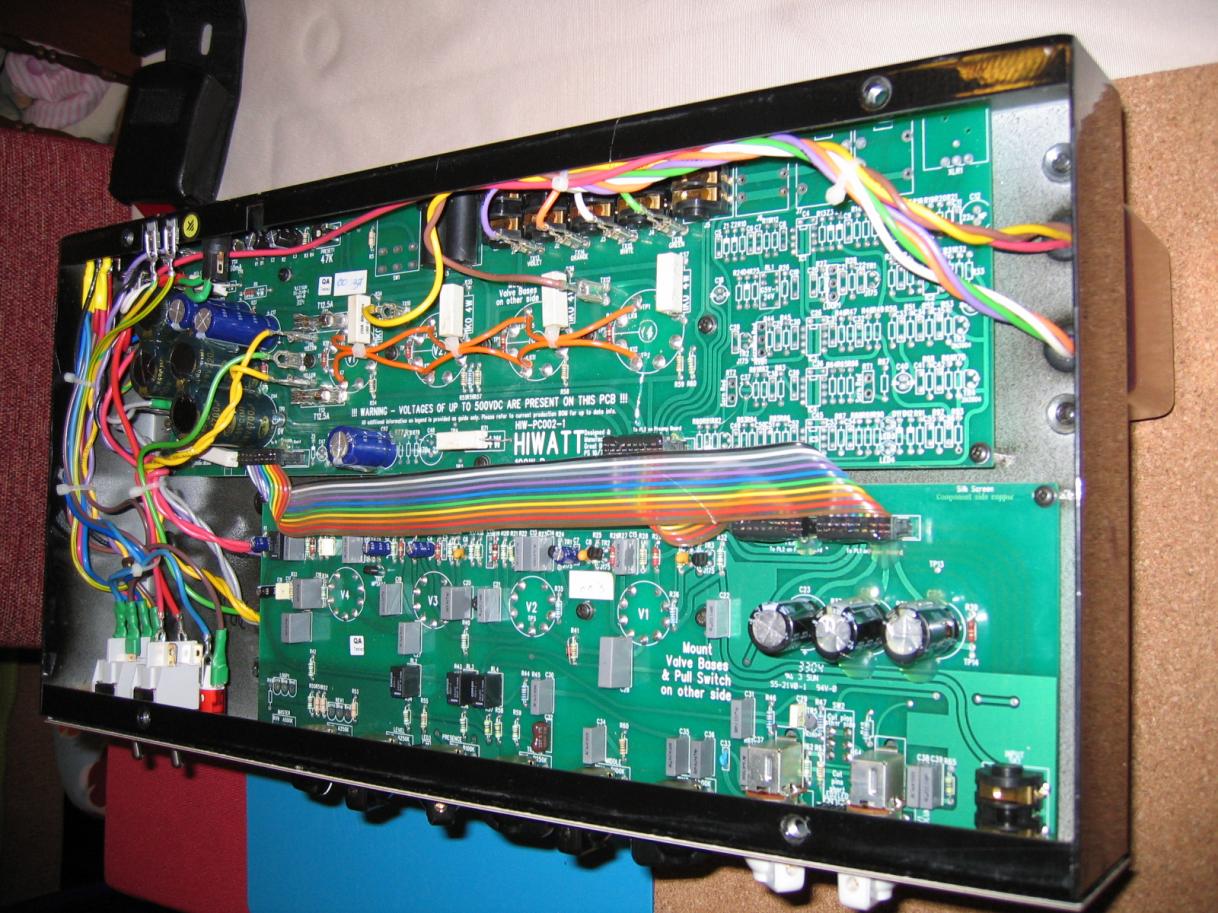

und die moderne Variante, mein Hiwatt Hi-Gain 100



[tumultus]

was mich übrigens sehr interessieren würde, wäre wie die modernen Orange Amps innen aussehen!!!

Vielleicht hat jemand einen Rocker oder Thunderverb, dann bitte posten!



[OneStone]

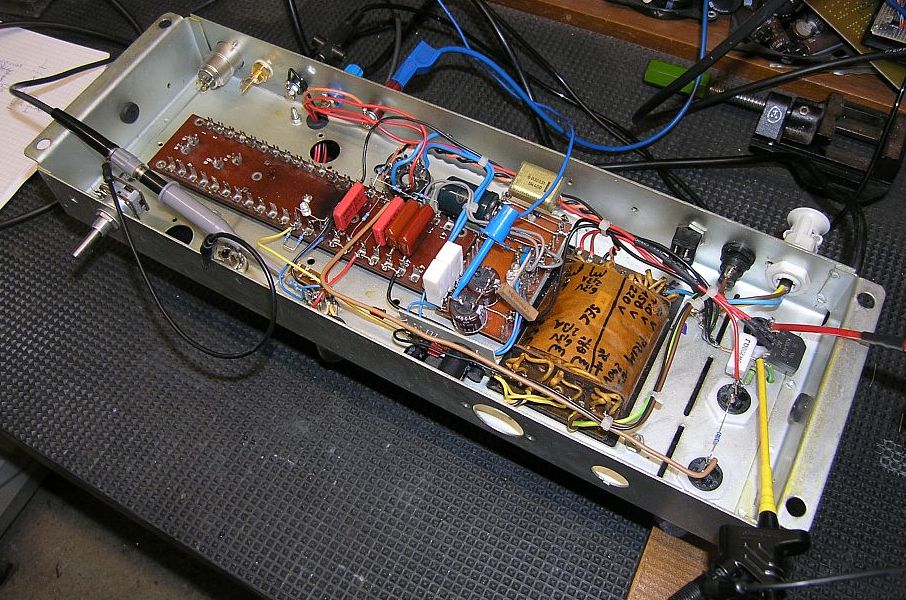

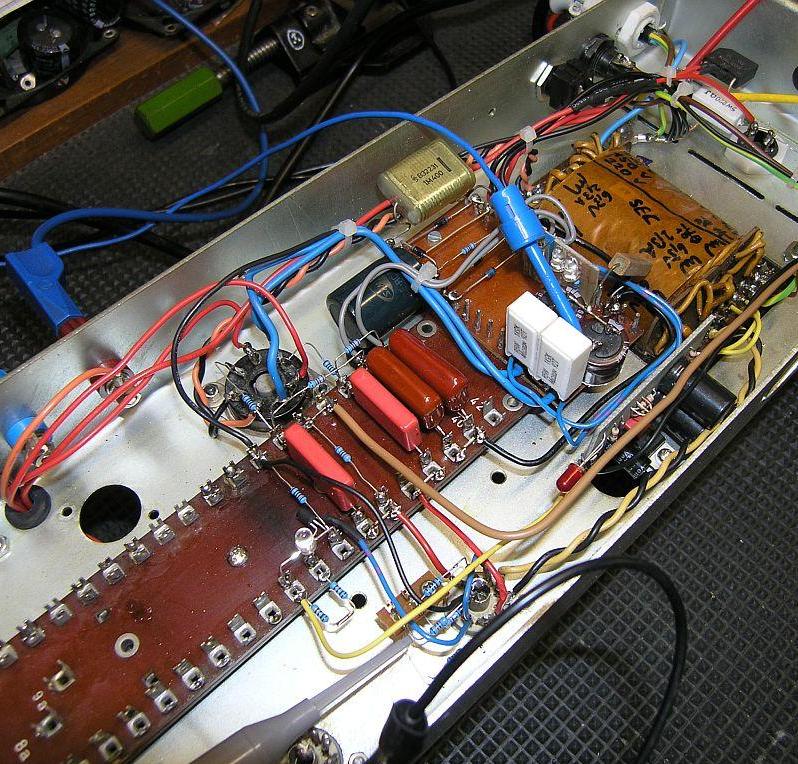

Jo, ich entwickle grad eine HIFI-Endstufe mit der 6080 und dachte mir, vielleicht interessiert ja jemanden, wie meine unfertigen Testaufbauten so aussehen...

Wenn das Ding mal fertig ist und so funktioniert wie es soll, dann wird es nochmal richtig aufgebaut...also in schön

MfG OneStone



[Athlord]

@Onestone
was war das denn früher mal für ein AMP?
Sieht ein bisschen nach Hohner aus.
Gruss
Jürgen



[OneStone]

Ich habe keine Ahnung... ich kann dir nur sagen, dass das Ding 6x EL84 hatte und dass die Schaltung n bissl kacke war

Ich habe damals ein Schaltbild rausgezeichnet und ein paar Fotos gemacht, guckstdu hier: http://mitglied.lycos.de/valveampfreak/tmpstuff/@tubes/6xel84/
Zum Schaltbild sollte man sagen, dass der AÜ keine extra Gegenkopplungswicklung hat, das war ein Fehler von mir. Gegengekoppelt wird einfach von der Sekundärwicklung.
Der Amp hat übrigens 19 Zoll und 3 HE

MfG OneStone



[GOMF]

Die Handschrift erkennt man...

MESA Stiletto Trident Stage II



[elmwood_3100]

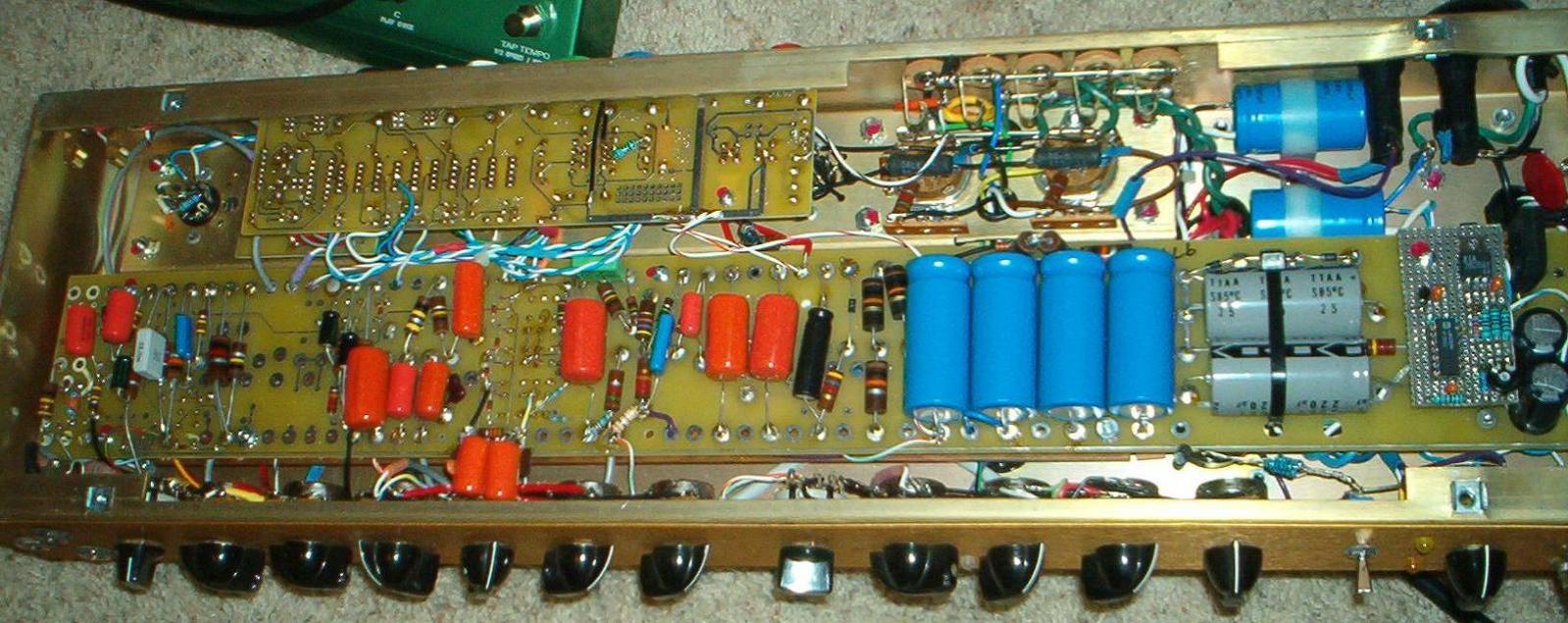

Bogner Caveman

Giant size







Gruß P.



[Han die Blume]

Hi, ich hab bei den Russen einiges gefunden, was ganz schön aussieht. Würde mich freuen, wenn die mal wieder so richtig loslegen, was ihre Röhrentätikkeit angeht...

Detonator:

Gavrosh:

Blusspace:

Cool, dass sich die Widerstände in den letzten 60 Jahren nicht verändert haben..

Bulldozer:

sieht fast besser aus, als das Original..

Und günstig sind die auch - leider brauch ich keinen...

LG!

Han



[RH|Fenderman|CP]

Porno Alarm!!!
Auf den Gretschpages (Hier gehts zum Topic) hab ich grade die Fotos von einem originalen '62 Fender Blonde Bassman des Users "Danman" gefunden. Äußerst geil!
