Tubeamp guts – Fotos der Verstärker-Innereien

Gibt es vielleicht mehr Infos über den Amp? Was warum wie gemacht wurde....

This is a one off that was custom built for Carl Roa. It has so many options it's ridiculous. Here's what it has:
  • Dual master volumes (footswitchable)
  • Channels are footswicthable
  • Clean gain boost (footswitchable)
  • Clean channel - volume, gain, bass, mid, treble knobs
  • Clean channel 3 way bright switch
  • OD channel (high/low switch)
  • OD channel gain boost (footswitchable)
  • OD channel 3 way bright switch
  • OD channel - depth, presence, bass middle, treble, volume, preamp knobs
  • FX Loop with mix knob (footswitchable)

Inside it has some "gain structure" setup - This is was it says in the manual:

"The Structure switch is located inside of the amp's chassis that I've added so that it can allow you to change the amplifier's gain structure of the OD channel only. This has no effect on the Clean channel. It is a 4-position color-coded switch. Switch pushed towards the number will engage the capacitor that is connected to that switch.
Here is the table for the switch:
1 brown is a .47uf cap
2 red is a .68uf cap
3 orange is a 1uf cap
4 yellow is a 2.2uf cap"


Sehe ich ganz genau so.
Machen, so wie das ein gewisser 'Larry' bereits Anfang der 90-er Jahre gemacht hat :hat:

Aaach, Du bist ja nur stinkig weil der Aufbau sauberer als bei deinen Amps ist,
oder weil du im Innenleben die B**e & P*nch Regelung entdeckt hast :p

Aaach, Du bist ja nur stinkig weil der Aufbau sauberer als bei deinen Amps ist,
oder weil du im Innenleben die B**e & P*nch Regelung entdeckt hast :p

Ach Pietro, wenn ich geahnt hätte, dass du das liest, hätte ich es mir verkniffen.
Ich weiss doch, dass ich vor deinem analytischen Verstand und Scharfblick nix verbergen kann.
Jeder Versuch wäre peinlich für mich und eine Beleidigung deiner Intelligenz :p

Zur deinen angerissenen Themen nüchtern faktisch:

Unsinnigerweise hatte Mikeyboy die Regler mit 'Girth' & 'Grind' betitelt, nachdem er die von mir gerippte Schaltung um meine 'Biss' & 'Bowle' Regler in seine Umbauten implementiert hatte.
Als ich ihn auf Rig-Talk mal relativ direkt drauf ansprach, hatte er dies dementiert und als 'Beweis' mir nen Plan seiner Schaltung geschickt.
Beim Betrachten der Schaltung hätt ich dann fast den grad in meinem Mund befindlichen Kaffee an meinen Monitor geprustet,
weil diese Schaltung alles mögliche, nur nicht mal annähernd das bewirkt, was diese Regler ausmacht ;)

Was die Sauberkeit meiner Amps angeht weiss ich selber, dass ich mir da sogar bei den Hobbybastler-Novizen von TT noch positive Anregungen holen sollte :rofl:

Bitte? Ach so ja, klar weiss ich, dass du es ihm nach drüben berichten und es ihm sogar ins Englische übersetzen wirst :cool:

  • Gefällt mir
Reaktionen: 1 Benutzer
Unsinnigerweise hatte Mikeyboy die Regler mit 'Girth' & 'Grind' betitelt, nachdem er die von mir gerippte Schaltung um meine 'Biss' & 'Bowle' Regler in seine Umbauten implementiert hatte.
Als ich ihn auf Rig-Talk mal relativ direkt drauf ansprach, hatte er dies dementiert und als 'Beweis' mir nen Plan seiner Schaltung geschickt.
Beim Betrachten der Schaltung hätt ich dann fast den grad in meinem Mund befindlichen Kaffee an meinen Monitor geprustet,
weil diese Schaltung alles mögliche, nur nicht mal annähernd das bewirkt, was diese Regler ausmacht ;)
Moin Larry. Hast Du mal einen Fortin gehabt, um Deine Behauptung zu stützen?

Was die Sauberkeit meiner Amps angeht weiss ich selber, dass ich mir da sogar bei den Hobbybastler-Novizen von TT noch positive Anregungen holen sollte :rofl:
Du weißt doch, dass Du für für viele DIYer im TT ein Vorbild bist. Warum schreibst Du so einen Scheiß?

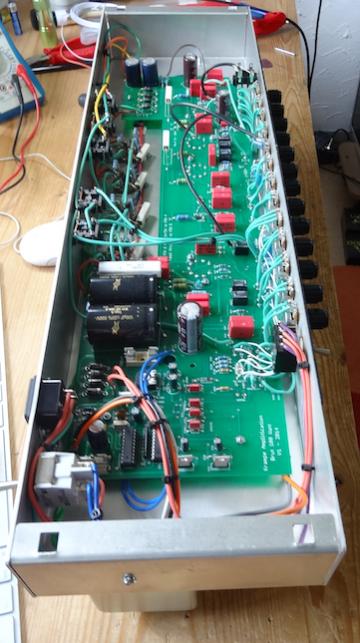

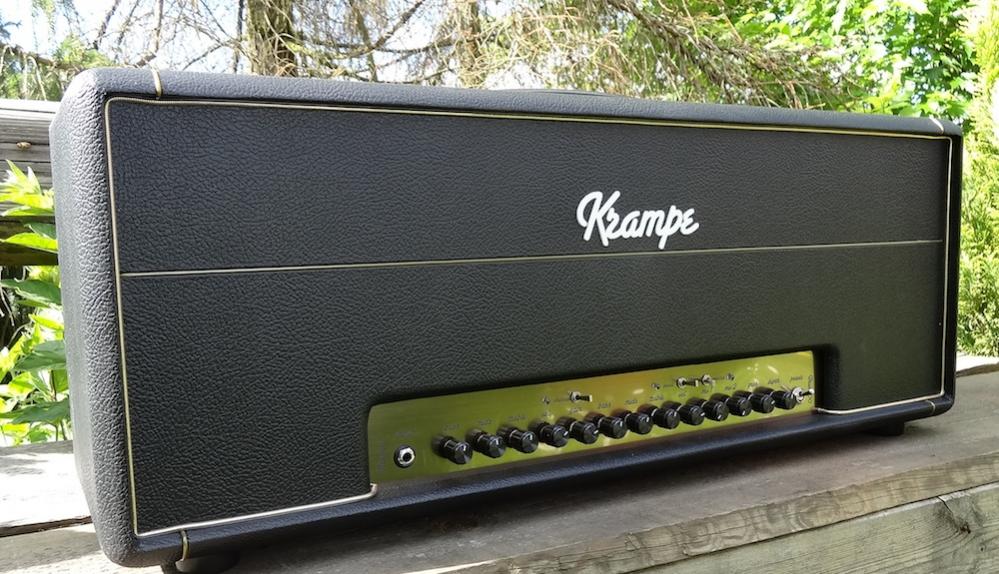

Anbei (passt ja irgendwie in die gemoddete Marshall-Linie - und eigene Exponate zu zeigen ist ja scheinbar auch en vogue) mein "Brut". Der ist nicht aus den 90ern und PCB - zumindest teilweise. 2 Kanäle, Boost, 2 Master, Loop. 100 Watt. MM Übertrager (wenns denn hilft).

  • Gefällt mir
Reaktionen: 6 Benutzer

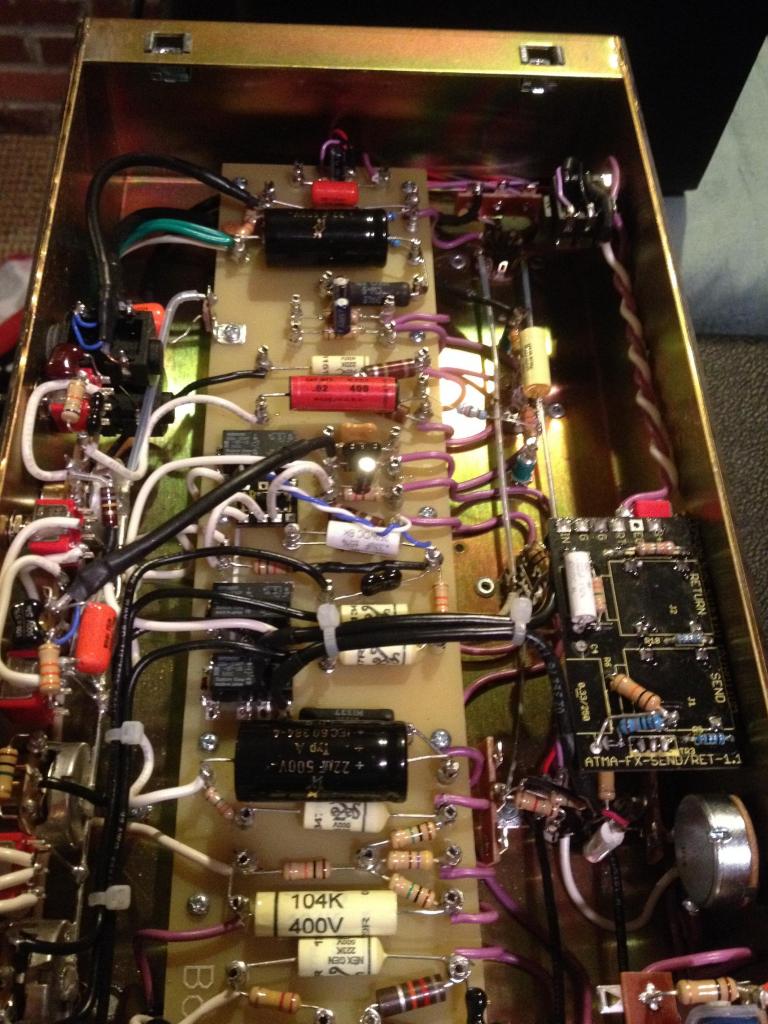

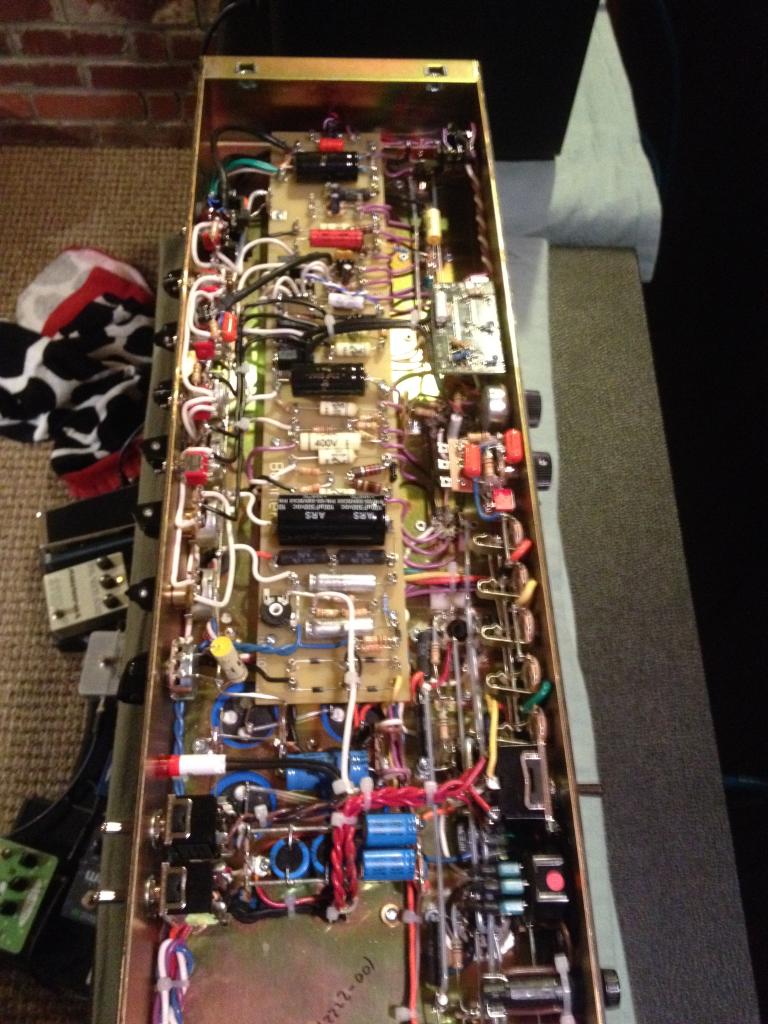

Hatten wir schon den Bogner Helios?



  • Gefällt mir
Reaktionen: 10 Benutzer
Hey Jaeger ...hab einige handverdrahtete Tops von Diamond Elmwood bis Krampe im Archiv...
ich hatte dich jedoch auch schon um Hilfe beim H9 gebeten..ohne Feedback.....viell. haste ja mal Zeit zum kommunizieren .
Gruss ANDI

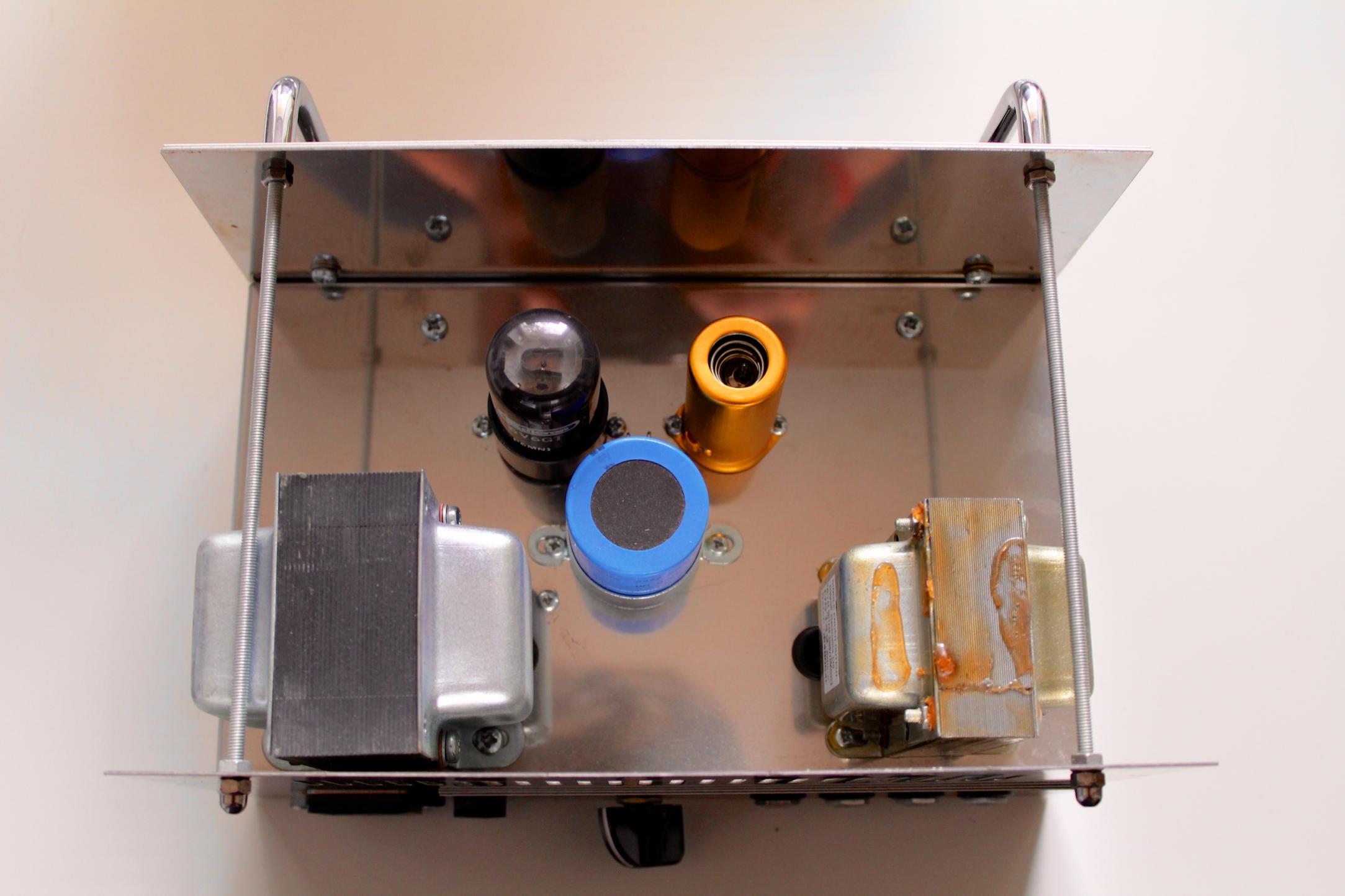

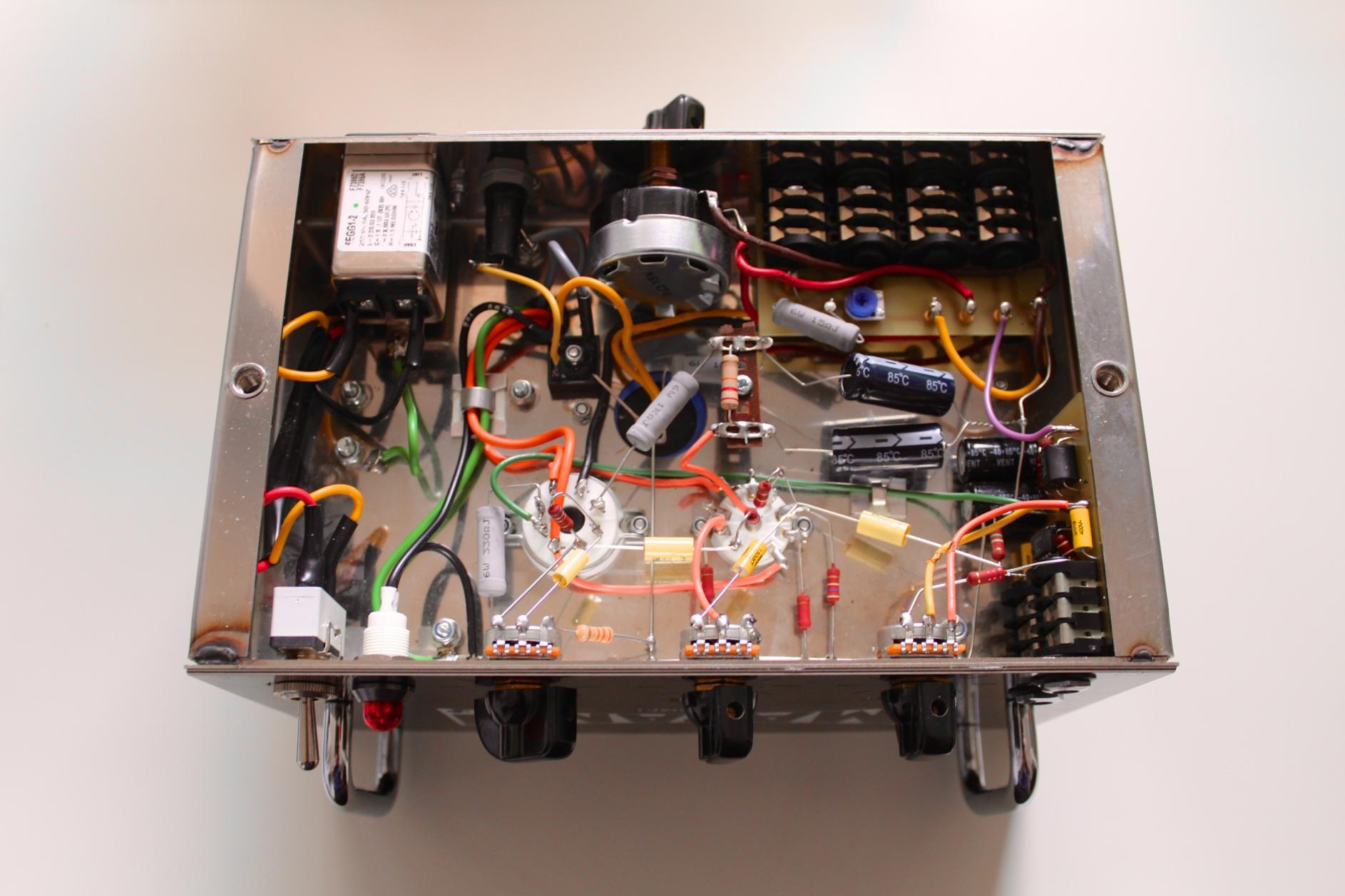

Matamp Minimat - Klein und schnuckelig ;)



  • Gefällt mir
Reaktionen: 9 Benutzer
Darfs auch virtuelle Röhre sein ? :D

Amerikanische Transenverstärkerbaukunst :eek:



Peavey XXL Made In USA, mit Ausgangsübertrager, klingt geil, bis auf das british voice, da werd ich bisl was verändern :gruebel:

Zuletzt bearbeitet:
Voltcraft VC 175? ^^

Das ist mein To-Go Multimeter. Wollte mir erst eins von Uni-T kaufen, aber das VC ist auch nicht schlechter.

Die Kapazitätsmessung funktioniert bei meinem gut, aber halt auch nur auf maximal 10pF genau. Wenn man eher im nF Bereich messen will, passt das schon.

Ausgangsübertrager? Sehr interessant. Aber vielleicht mit Kanonen auf Spatzen? Wenn's hilft gibts nix besseres.

Moin Leute, ich kann nicht nachvollziehen wir ihr hier alle den tollen "Echolette Papst" Bobby so hoch in den Himmel loben könnt...Ich habe seeeeehr schlechte Erfahrungen mit dem "Papst" gemacht. 279€ Reparatur für ne Ng51 + 49€ Versand (2x)...Vorher hat sie gerauscht und ich bat ihn um abhilfe und sie alltagstauglich zu machen. Nacher hat sie zwar nicht mehr gerauscht dafür aber sehr unangenehm gebrummt. Auch war der "Papst" (nennen wir ihn mal so...) sehr unhöflich am Telefon...ich zumindest fühlt mich ziemlich übers Ohr gehauen...zufriedenheitsscala von 0-10? Nach meiner ziemlcich teuren Erfahrung -15!!!

Kennt sich jemand mit den NG51 S auis der mir nen Tipp geben kann woran es liegen könnte mit dem Brummen?

Vielen Dank
Hab den Amp komplett bei Bobys Reparaturen checken lassen. Natürlich hauptsächlich wegen dem Zustand der Röhren und Elkos. Zitat: "Wer da was tauscht, dem gehört die Hand abgehackt."

Kennt sich jemand mit den NG51 S auis der mir nen Tipp geben kann woran es liegen könnte mit dem Brummen?

Erster Anlauf wäre erstmal zu schauen ob sich was über die Heizungssymmetrierung (Poti R76) was machen lässt, eventuell hat sich das auch beim Transport einfach nur verstellt. Da dazu das Echo aber laufen muss wäre es Ratsam das Gerät zu einem Techniker zu bringen.

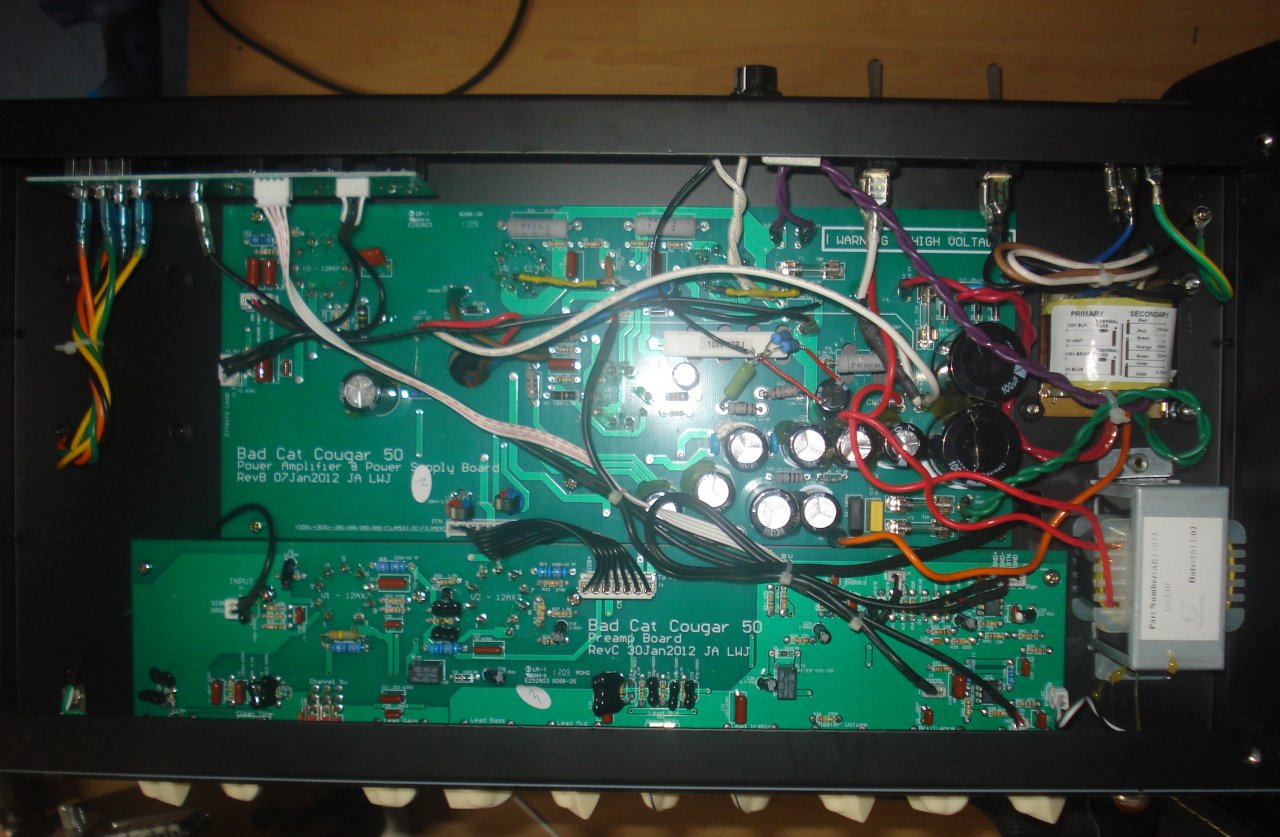

Bad Cat Cougar 50 H, nicht ganz orginal aber um Eindruck zu bekommen...

So liebe Leute und weil die letzten Bilder vom Deliverance nicht so wirklich gut waren, hab ich neue gemacht,
hier erkennt man die Farben super und kann dann auch ausknobeln wo die selbstgemalten Schaltpläne ausm Netz nicht (mehr) stimmen, denn die schenien vom alten Modell zu sein...
(zbs sind statt dem im Plan verzeichneten 2.2k an der V1 Kathode eben 1.5K, die anderen Unterschiede sind vorallem auch am Eingang und rund um V1)



Das Bild ist in 1920x1080 Auflösug, da die Boardsoftware aber runterskaliert, empfehle ich es einfach mit "speichern unter" aufm Rechner zu ziehen und dann in voller Auflösung reinzuschauen.
Wers gerne noch größer haben, weil er jedem Widerstand einzeln hallo sagen will > einfache PN genügt dann gibs nachschub :)

Grüßle Robi
Was sind das für komische Gebilde auf Vorstufenplatine?
Wird die von Ausserirdischen hergestellt?
