Tubeamp guts – Fotos der Verstärker-Innereien

[grrt]

Lötkreise!



[bluesfreak]

Was sind das für komische Gebilde auf Vorstufenplatine?

Welche meint er denn? Die schwarz glänzenden mit den "Höckerchen" sollten SilverMica (Glimmer) Kondensatoren sein...



[elmwood_3100]

Leute, er meint das hier:



[Noclue]

Das waren Aliens. Die Kornkreise waren irgendwann zu auffällig.



[Christoph1]

Leute, er meint das hier:

Anhang anzeigen 403804

Genau, das meint er...


Im Übrigen sind da keine "Glimmers", was sollas?



[Gast 2440]

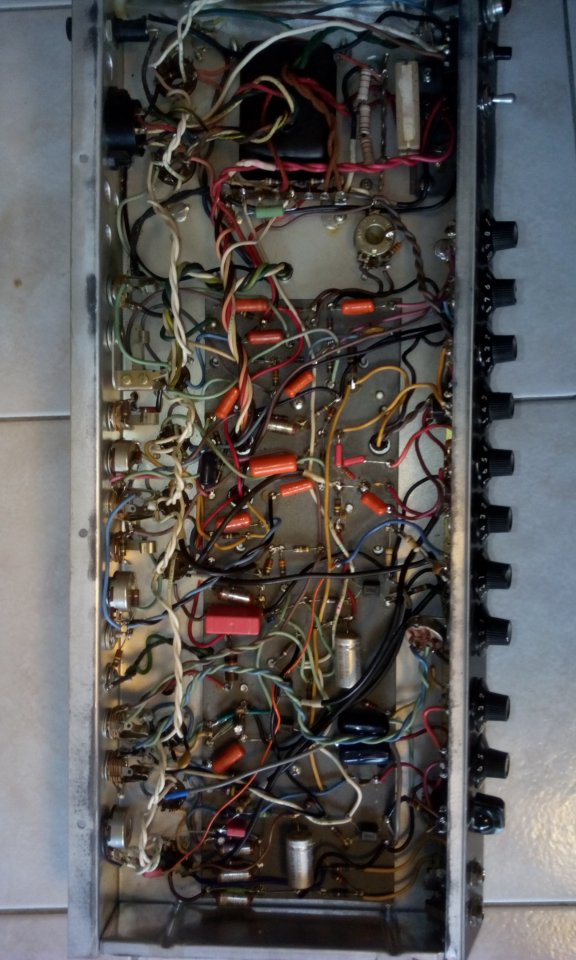

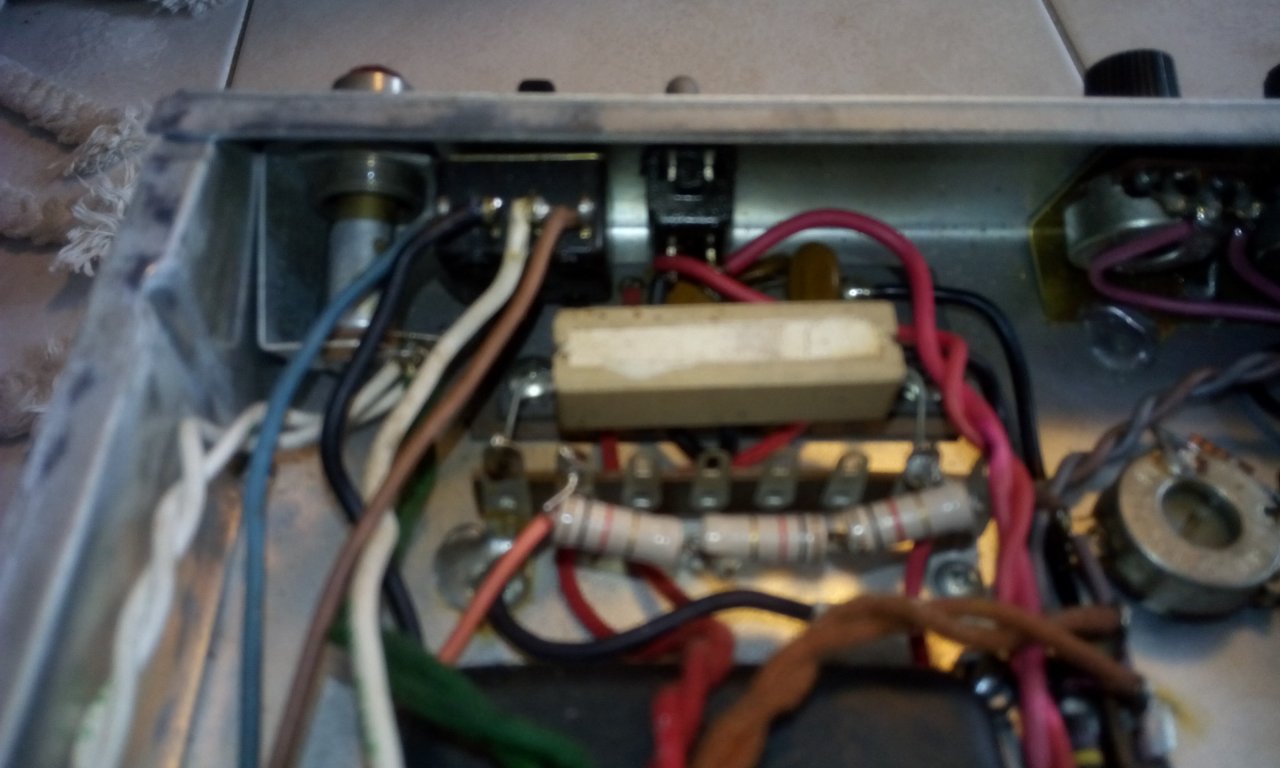

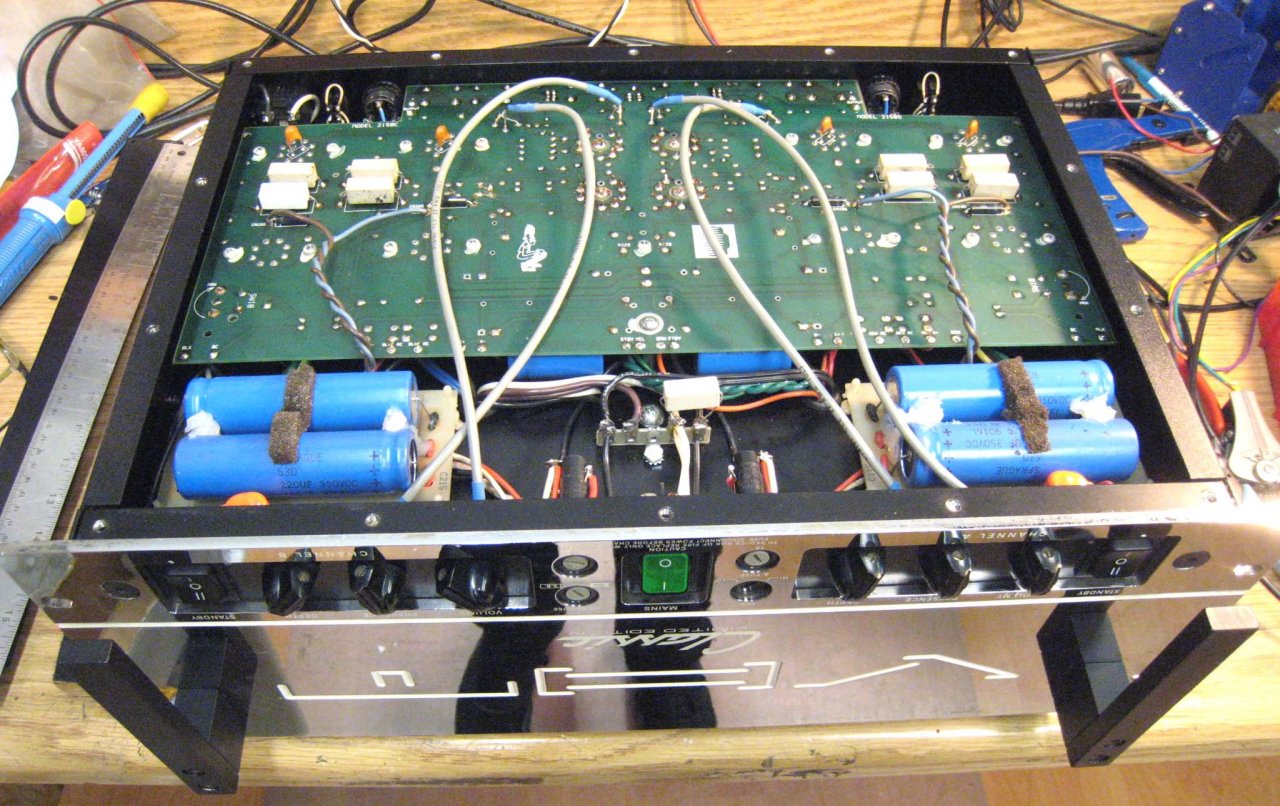

Fender Concert II 1983 Rivera
(undokumentierter Baldringer Mod)



[Klapperstorch]

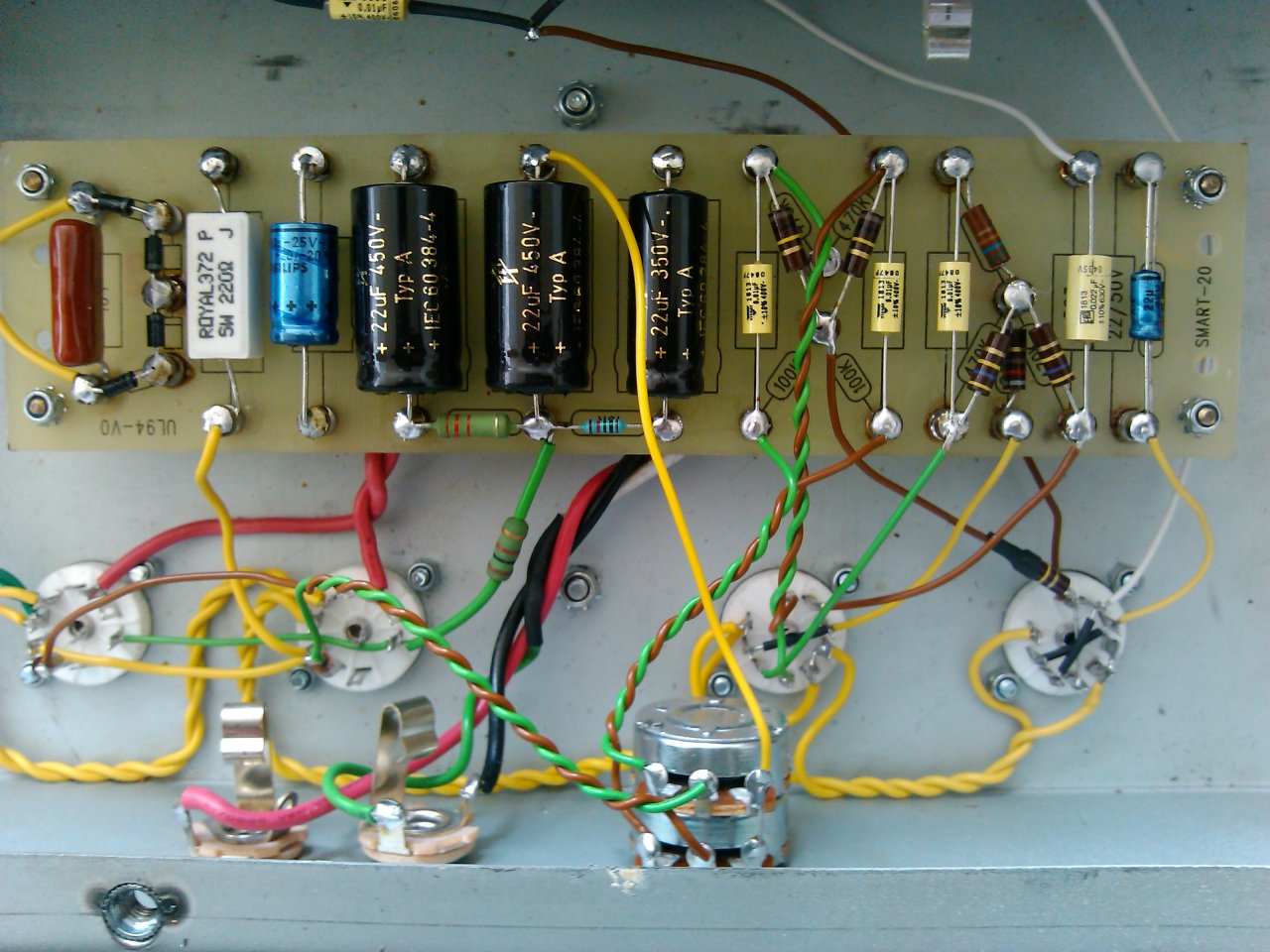

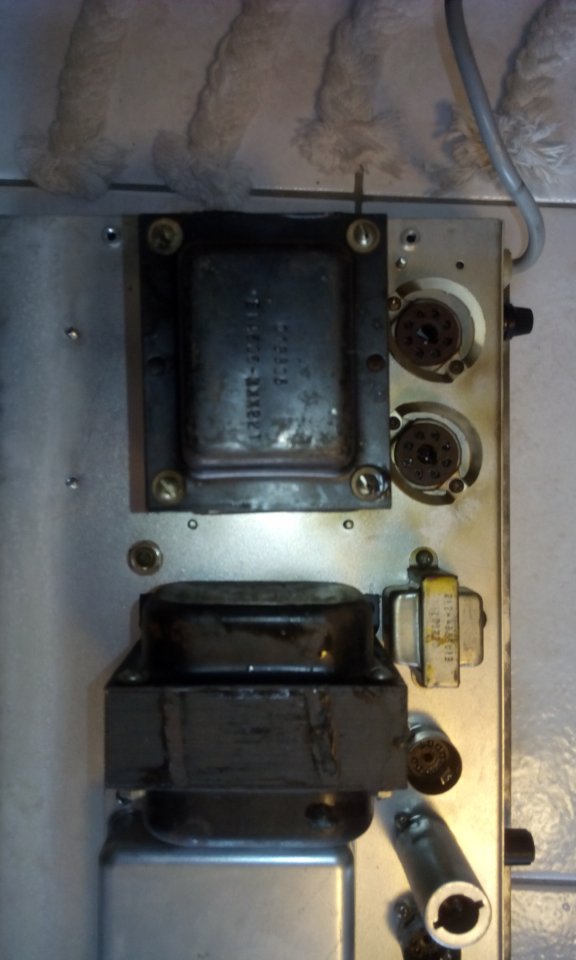

Simpel, ohne Kornkreise...:



[peerteer]

Simpel, ohne Kornkreise...:

Ahja... von den übersichtlichen Schätzchen habe ich auch noch zwei: einen als Versuchsobjekt zum Basteln und den anderen für Ernstfälle. Gibt einem Vertrauen, wenn die Anzahl der Bauteile schön übersichtlich ist. PPIMV und 2ter Speaker-Abgriff ist bei mir auch schon drinne. Aber was sind das noch für Mods bei dir?



[bluesfreak]

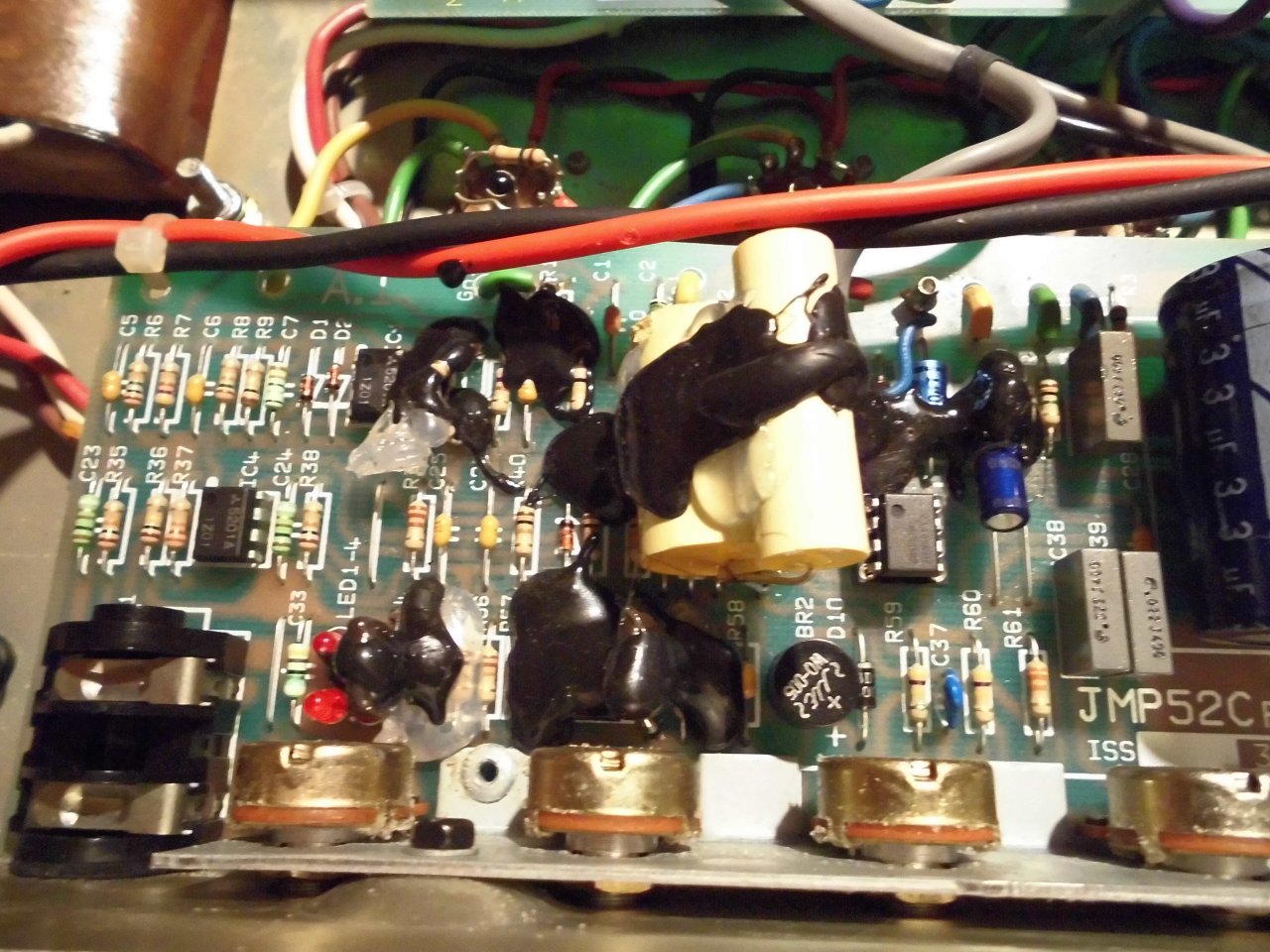

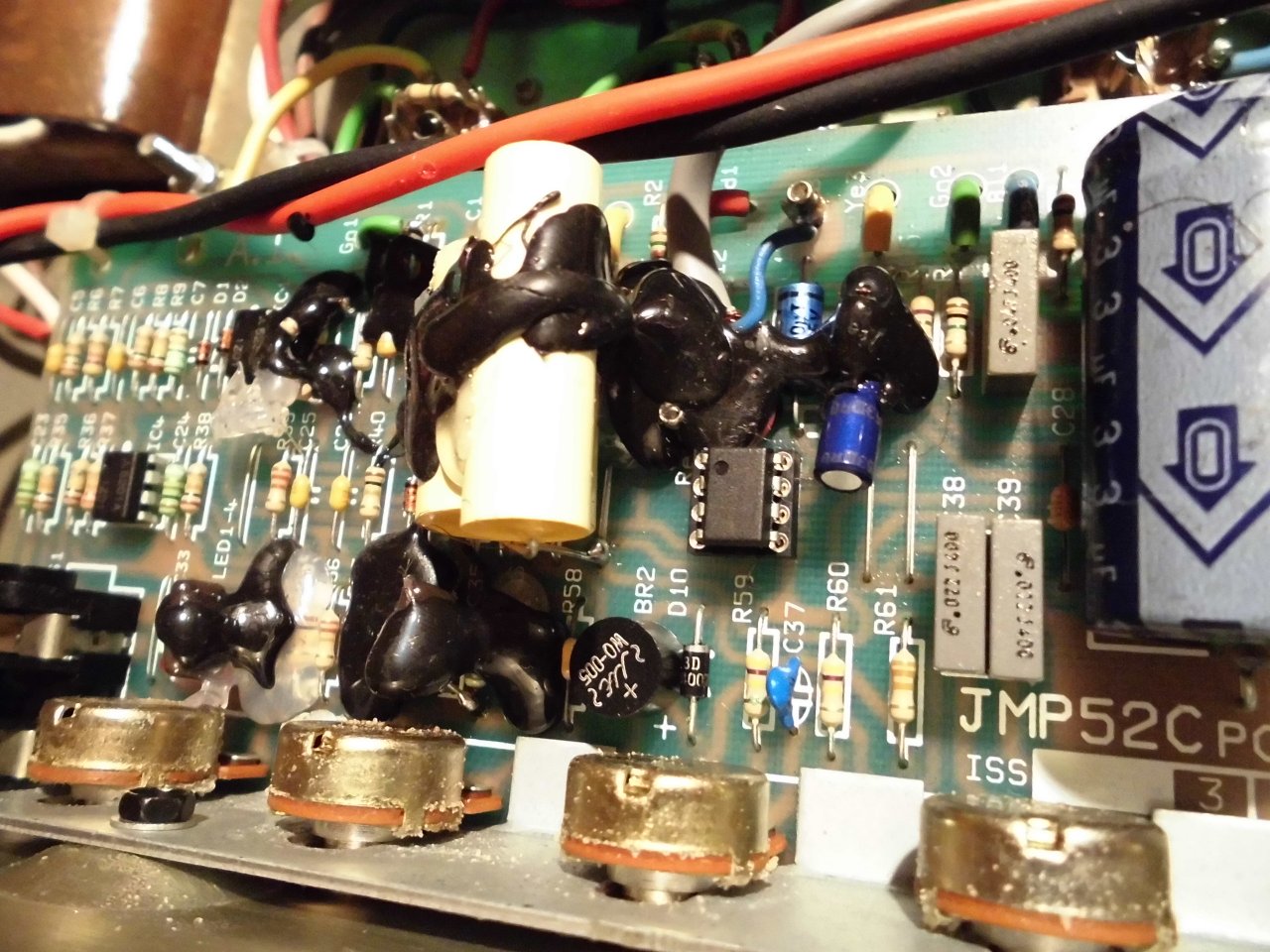

JCM900 HGDR mit Tonehunter Mod... hat Spaß gemacht das zu reparieren...



[peerteer]

JCM900 HGDR mit Tonehunter Mod... hat Spaß gemacht das zu reparieren...

Dynamitbündel!



[Klapperstorch]

[...] Aber was sind das noch für Mods bei dir?

Oh, na da hab ich keine Ahnung von...der Smart wurde vom Herrn Bierschinken bearbeitet. Was da im Detail gemacht wurde weiss ich nicht so genau, kenn mich auch überhaupt nicht aus damit. Aber er klingt richtig gut.
NOS Röhren in V1 und V2 bekam er noch und der Stock-Speaker wurde vor dem Mod schon gegen einen Creamback getauscht.
Jetzt weiss ich gar nicht, obs ihm überhaupt recht ist, dass ich hier sein Werk poste...



[peerteer]

Oh, na da hab ich keine Ahnung von...der Smart wurde vom Herrn Bierschinken bearbeitet. Was da im Detail gemacht wurde weiss ich nicht so genau, kenn mich auch überhaupt nicht aus damit. Aber er klingt richtig gut.

Das glaube ich dir. Ich habe mich eben gefragt, was noch an dem Tandempoti hängt. ´Ne Spannungsregelung?



[bluesfreak]

Ich habe mich eben gefragt, was noch an dem Tandempoti hängt. ´Ne Spannungsregelung?

PPIMV => Post Phase Inverter Master Volume



[peerteer]

PPIMV => Post Phase Inverter Master Volume

Stimmt... die Masseführung sieht nur anders aus als bei mir.



[Christoph1]

Leute, er meint das hier:

Anhang anzeigen 403804

Weiss wirklich niemand, was das soll?
Macht tatsächlich ein Hersteller sowas "kosmetisch" auf die Platine?

Gibt's doch garnicht!!!



[elmwood_3100]

Klar doch, guck mal hier, ist derselbe Hersteller!



[cobhc999]

Der Herr macht auch nich ganz andere Dinge drauf:



[elmwood_3100]

Der Herr macht auch nich ganz andere Dinge drauf:

Naja, das hat beim Ursprungsposting #3820 niemand entdeckt weil es zu klein war,
selbst wenn man es größer klickte... denn das befindet sich oberhalb der "Lötkreise"



[Robin Masters]

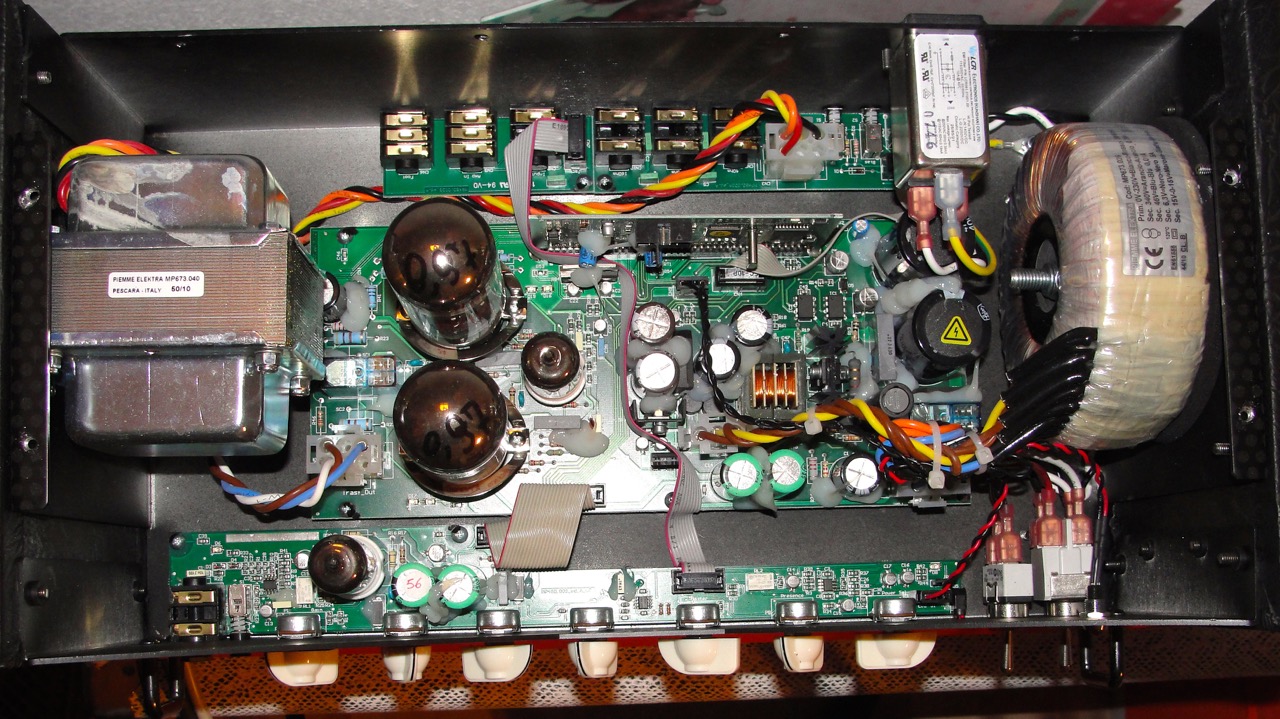

Mein neu erstandener DV Mark Little L6:

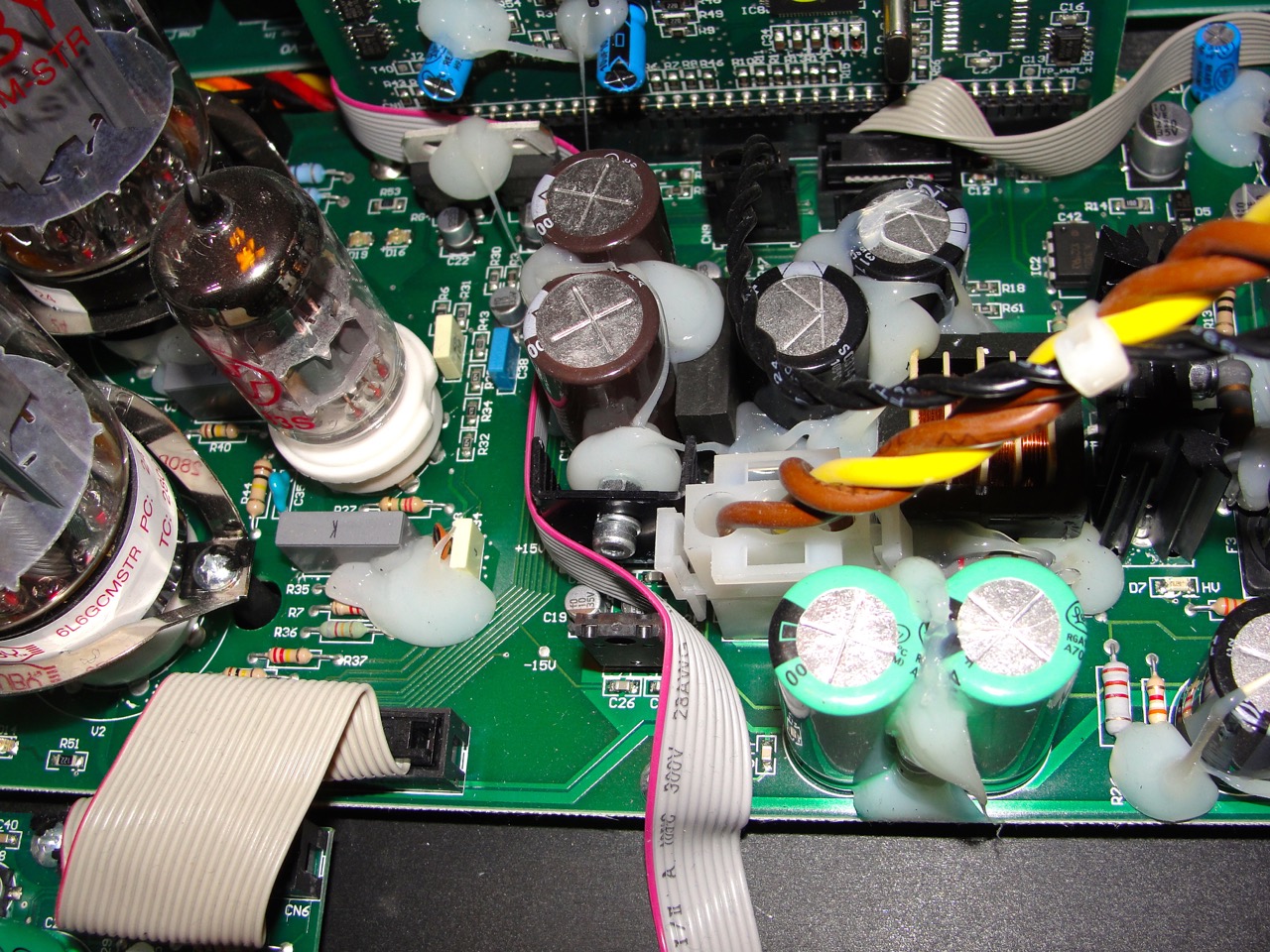

Servicefreundliches Gooping:

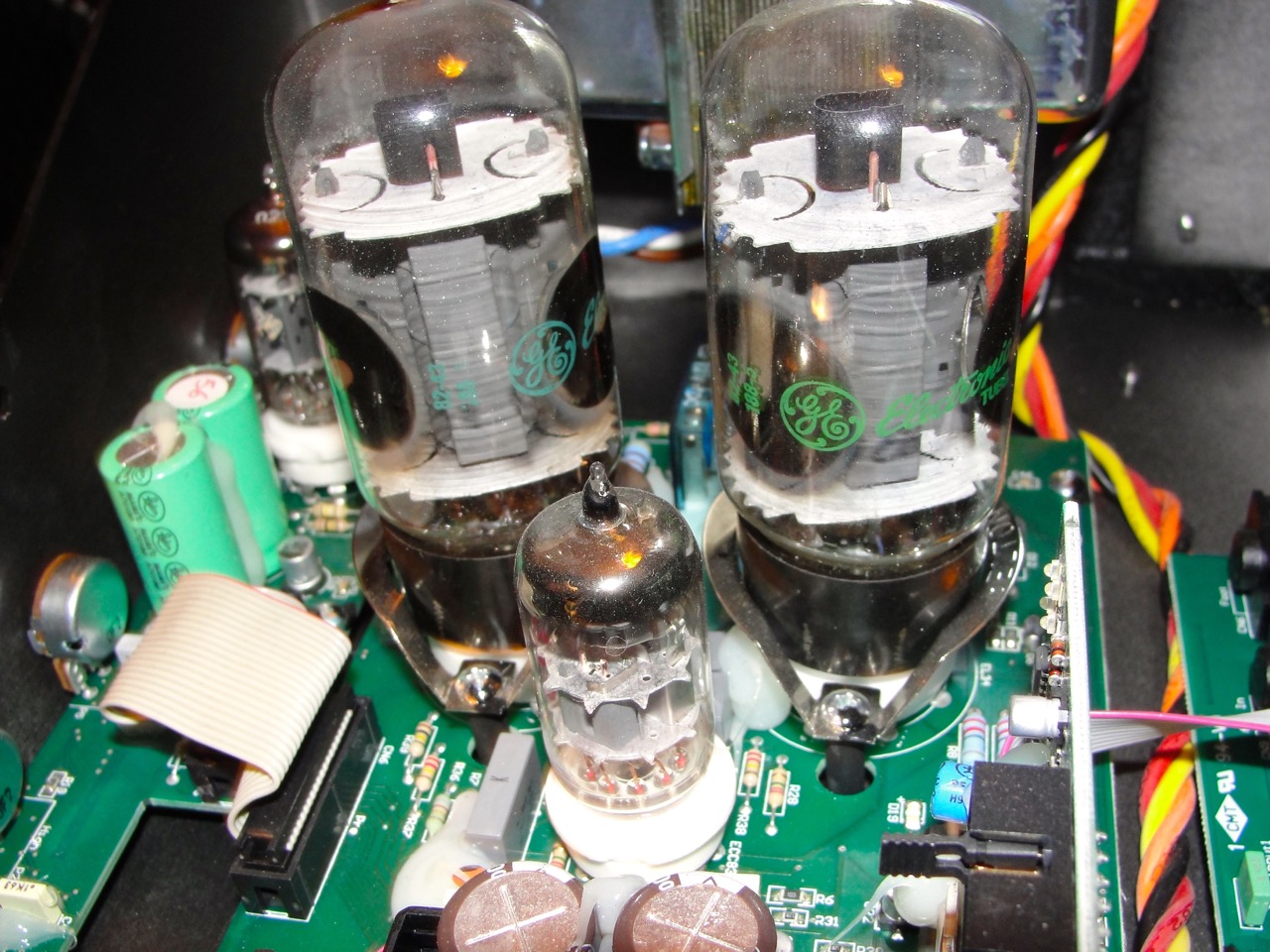

Und final das kleine Röhrenupgrade, weswegen ich den Amp offen hatte:



[Christoph1]

Wie sehr ist denn die Wirkung des BIAS-Schalters?
