Moin,

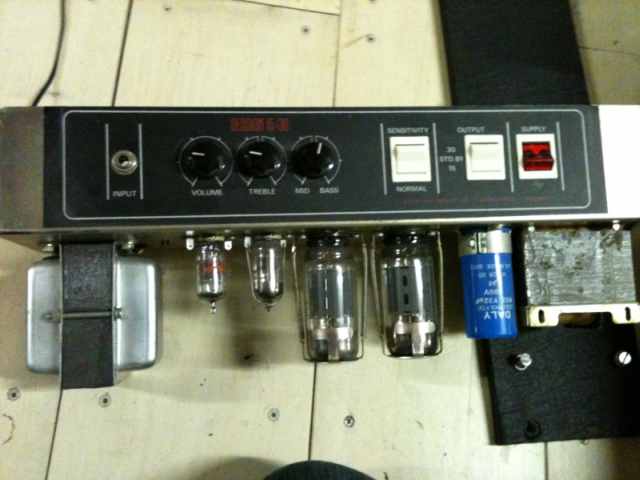

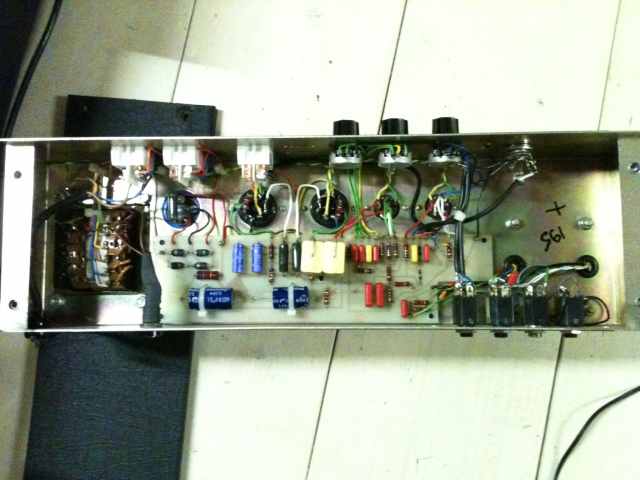

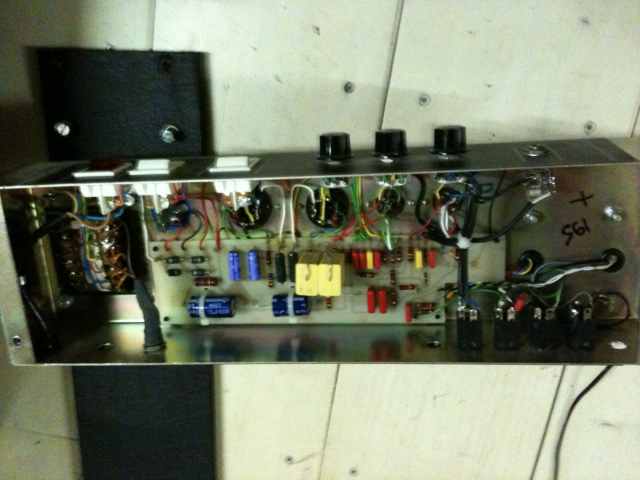

zufällig aufgehabt, aber leider nur Handyfotos: Award Session 15-30, Bj 79/80 in England.



[jaeger28]

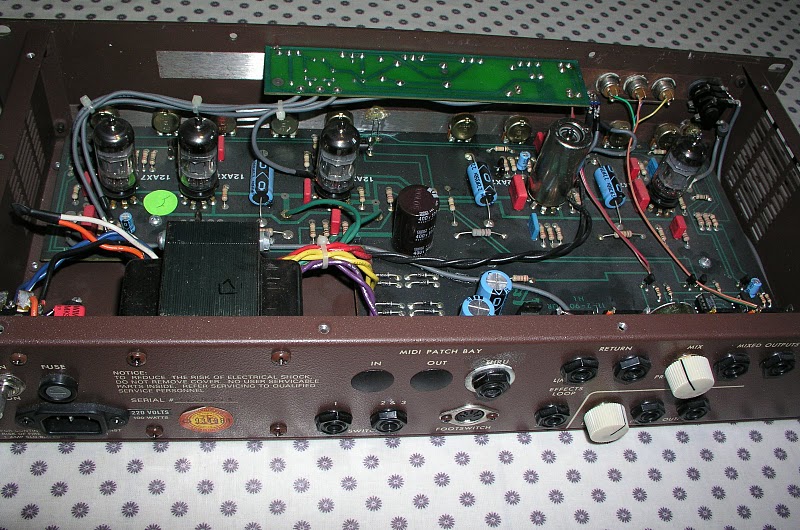

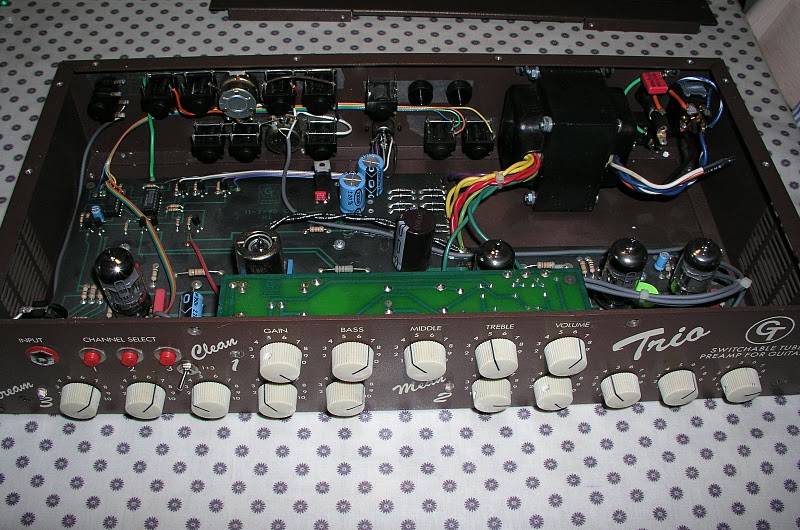

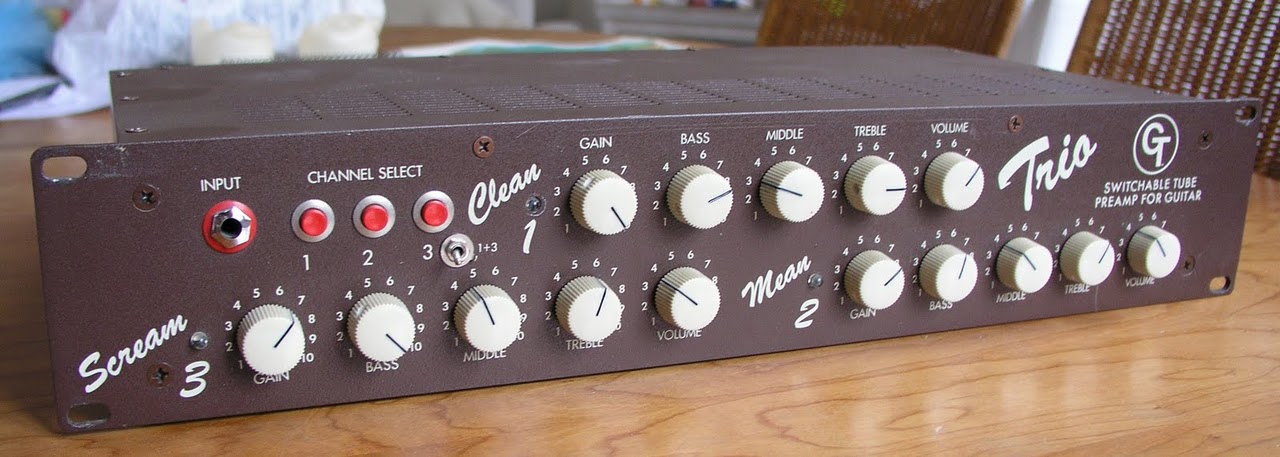

Groove Tubes Trio Preamp (gerade gekauft, ist aufm Weg zu mir, Bilder hab ich schon):



[Buxbaum666]

Groove Tubes Trio Preamp (gerade gekauft, ist aufm Weg zu mir, Bilder hab ich schon):

Ich steh' auf die Optik! Sieht recht Fender-ig aus und die Channel-Knöpfe wecken Erinnerungen an Fallout.



[Klartext]

die Channel-Knöpfe wecken Erinnerungen an Fallout.

yeahhhh Fallout ist/war geil ! die alten Teile hatten nen geileren Humor, aber die neuen machen auch spaß > Robi = Falloutfan

Gruß



[Gast70546]

ORANGE Thunder 30 Head

30 Watt Class A


4x EL84 ; 4x 12AX7 & 1x 12AT7


cu
Meik



[raphrav]

30 Watt Class A

4x EL84 ; 4x 12AX7 & 1x 12AT7

ICH KANNS NICHT MEHR HÖREN!!!

Um mal wieder mit Vorurteilen und Marketinggags aufzuräumen:
Das ist schlicht ein Widerspruch in sich!
Schon rein rechnerisch, selbst in der Theorie, holst du aus vier EL84 in ClassA keine 30W, da ist bei 5, spätestens 6W pro Kolben Schluss!

Also hat das Ding entweder deutlich weniger Leistung, oder das mit ClassA ist - wie beim VOX AC30 übrigens auch - schlicht und einfach falsch, was ich eher glaube. ClassAB ist deutlich realistischer, weil der Ausgangstrafo deutlich billiger ist, du deutlich mehr Leistung rausbekommst (15-20W pro Röhrenpaar), was auch die Leistungsangabe richtig macht und der Amp nur einen Bruchteil der Wärme erzeugt.

Was aber ist und durchaus sein kann: Solche "kleinen" ClassAB-Endstufen lassen sich mit einem hohen Ruhestrom klanglich sehr weit in Richtung ClassA bewegen, sofern sich "ClassA-Klang" definieren lässt.
Macht aber technisch noch lange keine ClassA-Stufe und verdient damit kein solches Marketing.

Grüße,
Raph



[Larry G]

Recht hat er, der Raph! Das Ding mag Kathodenbias in der Endstufe haben, was aber kein Indiz/Garant für eine ClassA Arbeitsweise ist!

Larry



[jaeger28]

Aber klingen tut er gut der TH30, mir gefiel auch der Rocker30 bereits. Sieht auch sehr gut verarbeitet aus für den Preis.



[Gast70546]

Also ich habe das nicht nachgemessen - ob er wilrklich 30 Watt macht?
Er klingt fantastisch, und die verarbeitung ist okay, da ist mir das Schnuppe ob er nun 20 oder 30 Watt hat.

Also wenn die Hersteller so schwindeln dürfen warum hat die noch niemand verklagt ?

Das schreibt der Hersteller ...
The new Thunder 30 is an all-valve, class A, 30-watt twin channel amplifier, powered by four EL84 power valves (two more than the Rocker 30). It will be available in head and 1x12 configurations and includes an F/X loop (not featured on the Rocker 30) and the 1x12 is front loaded.

cu
Meik



[Garage Gitarrero]

Es geht ja nicht um die Leistung, die der Hersteller angibt, sondern um die Betriebsart der Endstufe. Und den Eyecatcher/Verkaufsargument Class A.



[jaeger28]

Also ich habe das nicht nachgemessen - ob er wilrklich 30 Watt macht?
Er klingt fantastisch, und die verarbeitung ist okay, da ist mir das Schnuppe ob er nun 20 oder 30 Watt hat.

Also wenn die Hersteller so schwindeln dürfen warum hat die noch niemand verklagt ?

Das schreibt der Hersteller ...
The new Thunder 30 is an all-valve, class A, 30-watt twin channel amplifier, powered by four EL84 power valves (two more than the Rocker 30). It will be available in head and 1x12 configurations and includes an F/X loop (not featured on the Rocker 30) and the 1x12 is front loaded.

cu
Meik

Also was soll das denn. Jetzt werben die damit dass der Amp 2 mehr EL84s hat als der Rocker 30? Der hatte doch gar keine EL84s, sondern 2xEL34. Marketing-Fuzzis ... keinen Schimmer ....



[jaeger28]

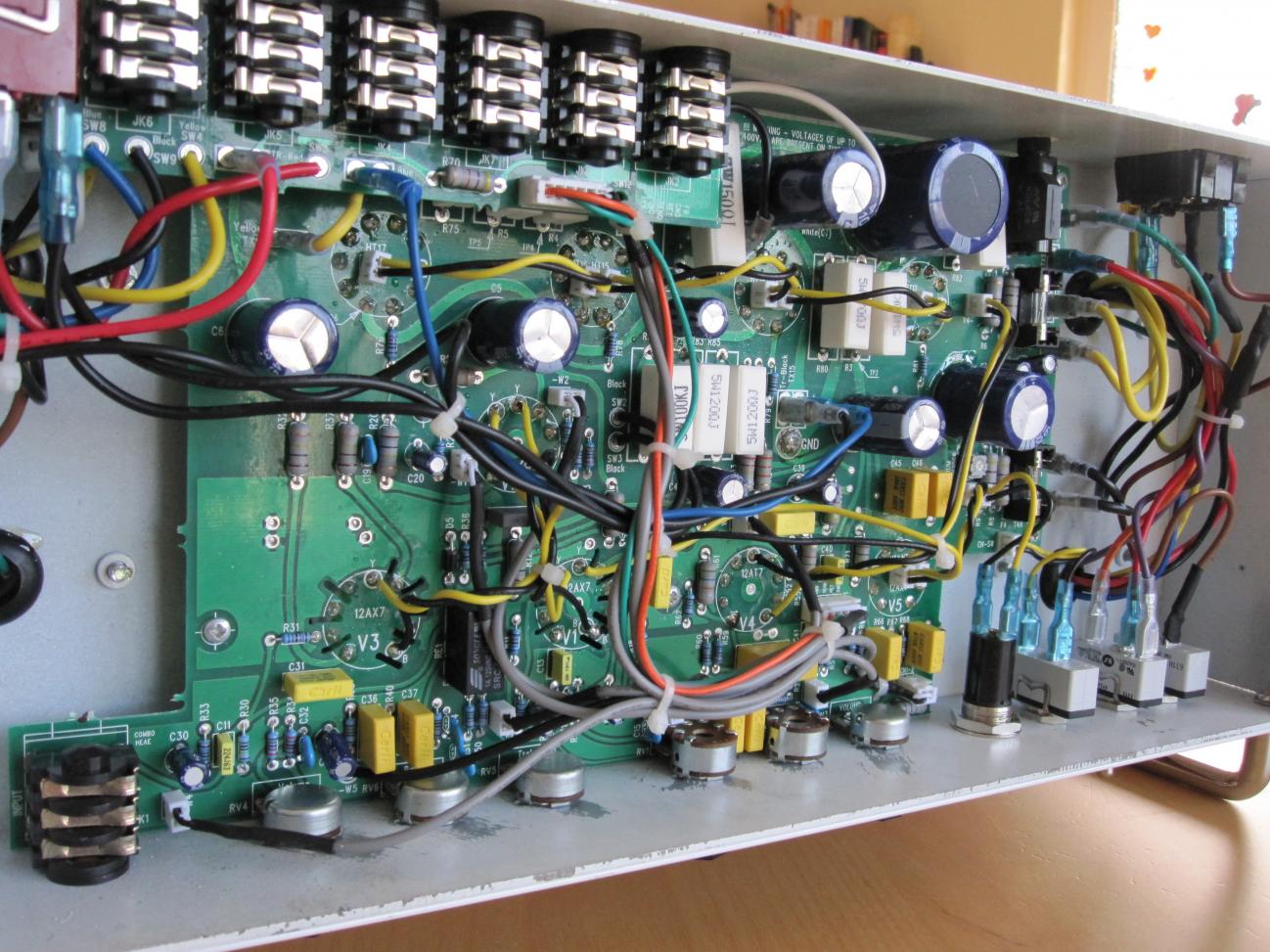

Ein Splawn Quickrod, altes Modell (3 Vorstufenröhren):

Rechtsclick aufs Bild und "in neuem Fenster Öffnen" für größere Ansicht.



[Gast70546]

da wären mir zu viele Potis dran

Wieviel Kanäle hat der Amp ?

cu
Meik



[jaeger28]

da wären mir zu viele Potis dran

Wieviel Kanäle hat der Amp ?

cu
Meik

2 Kanaele. Lead Boost im 2. Kanal und er hat drei switch modes im 2. Kanal, fuer Plexi/800/Modded



[Teppei]

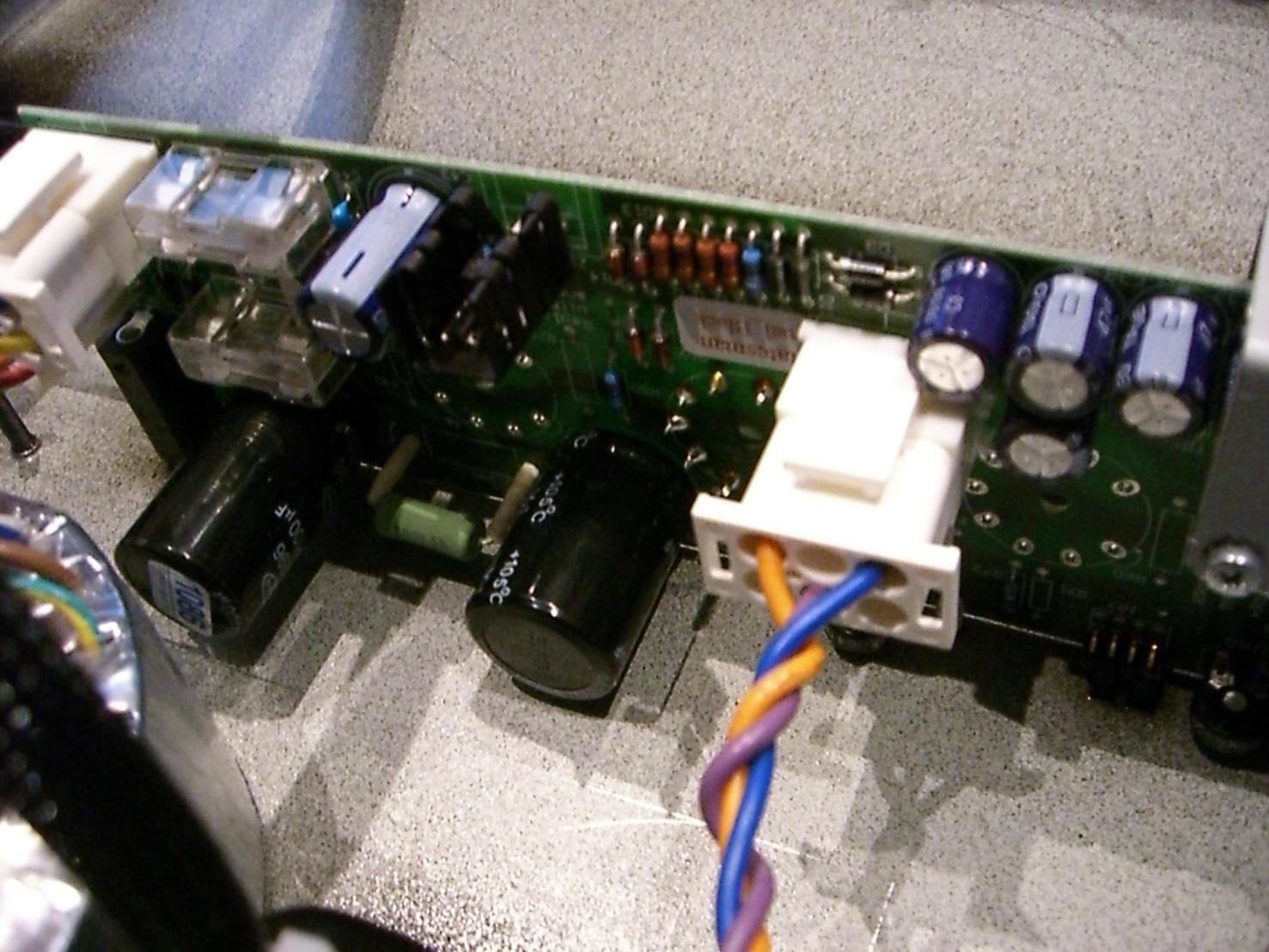

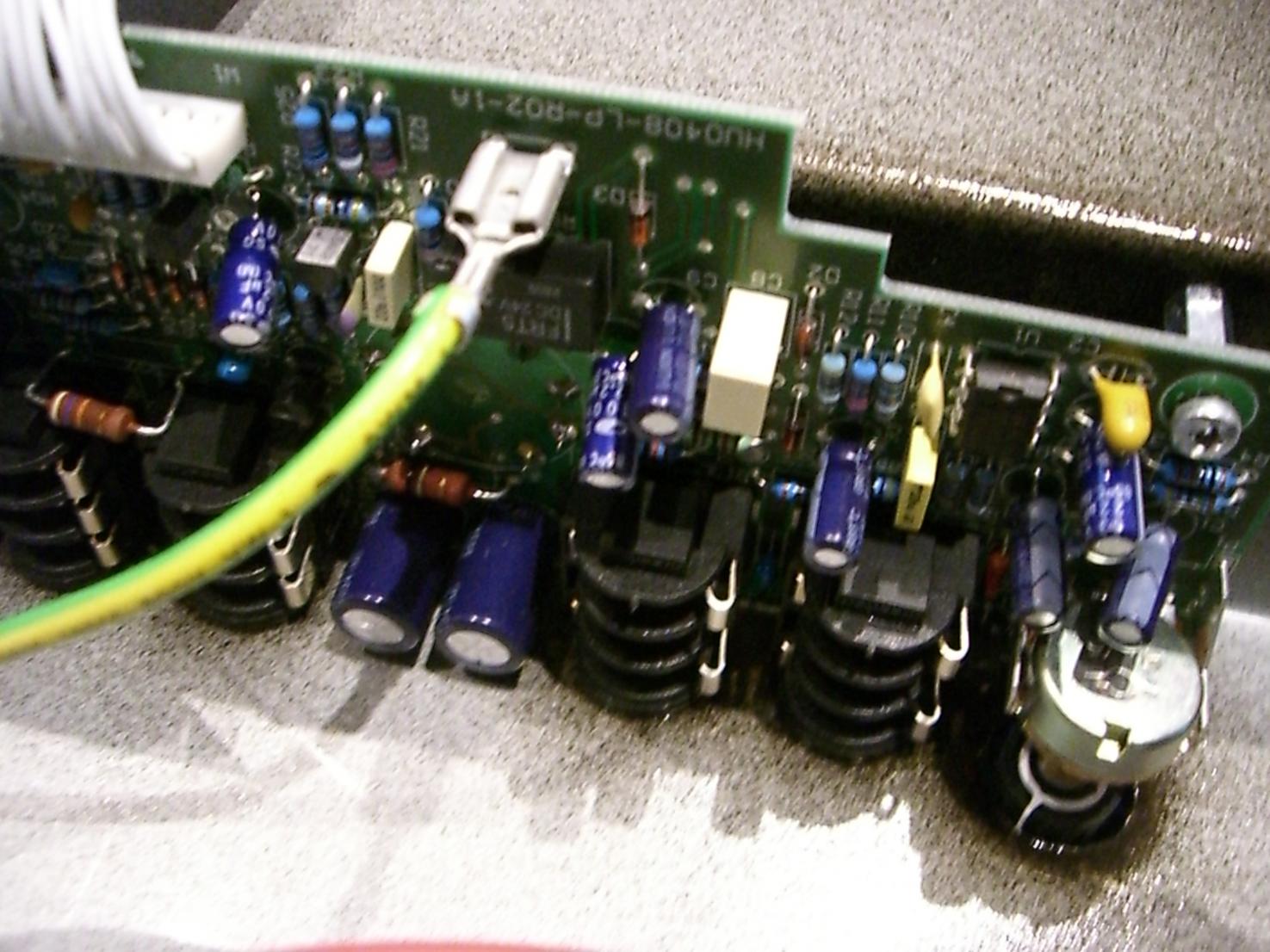

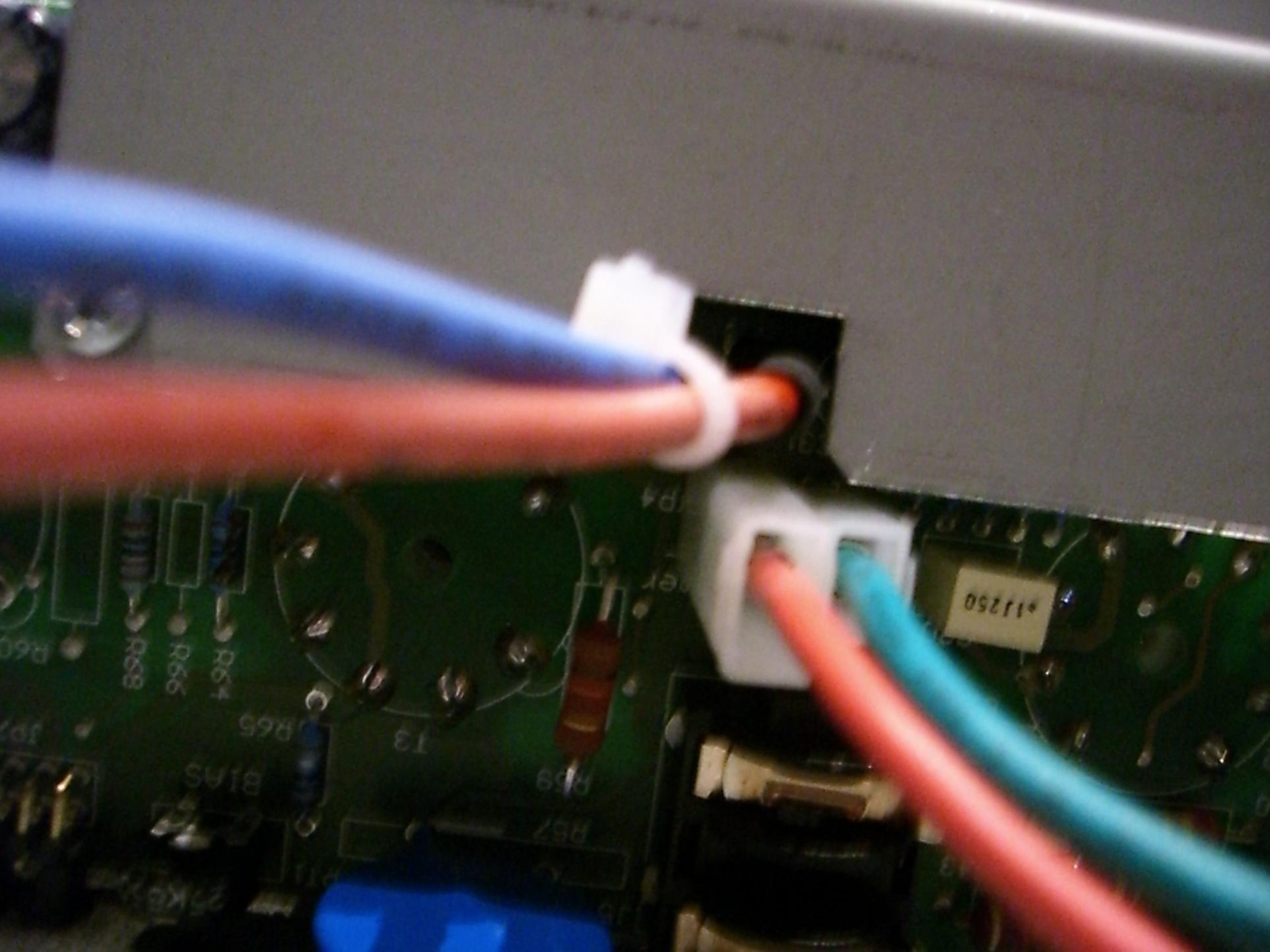

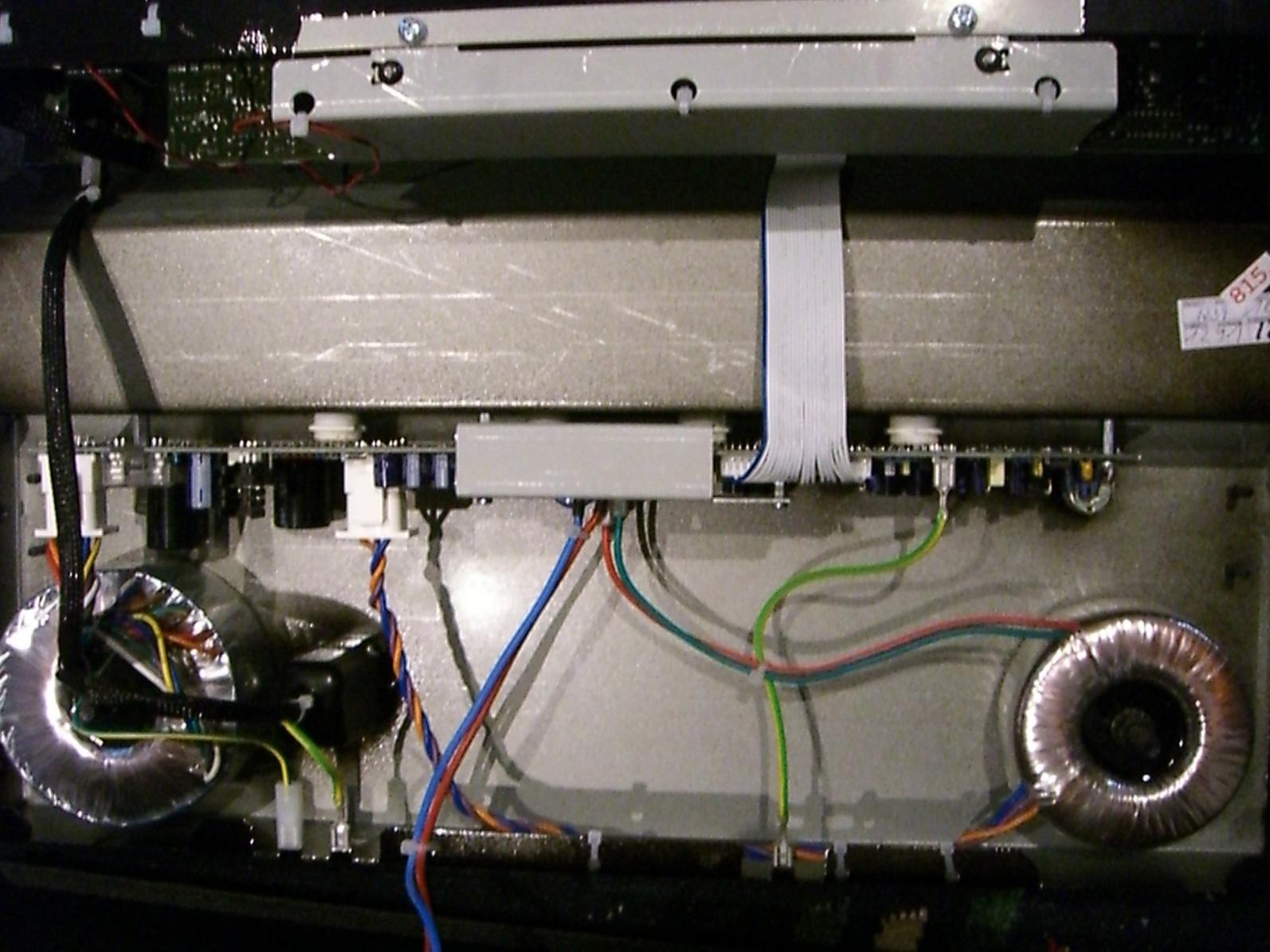

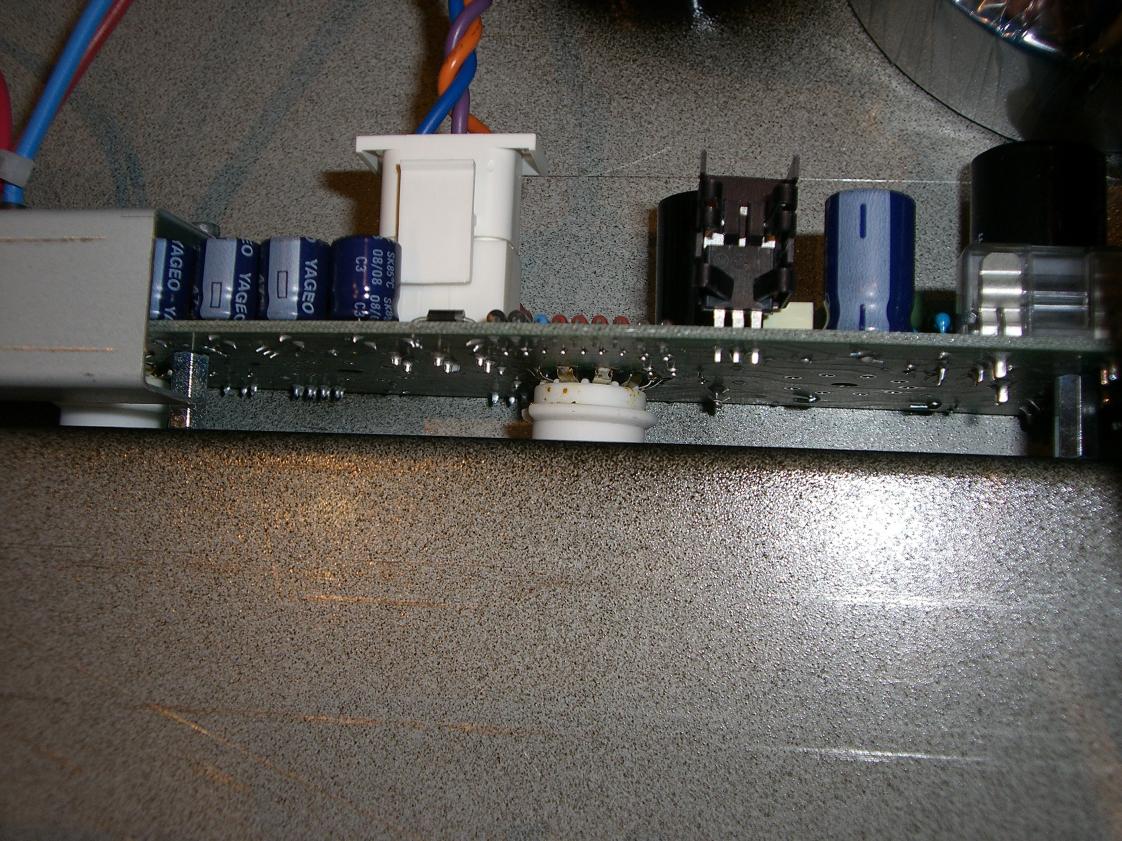

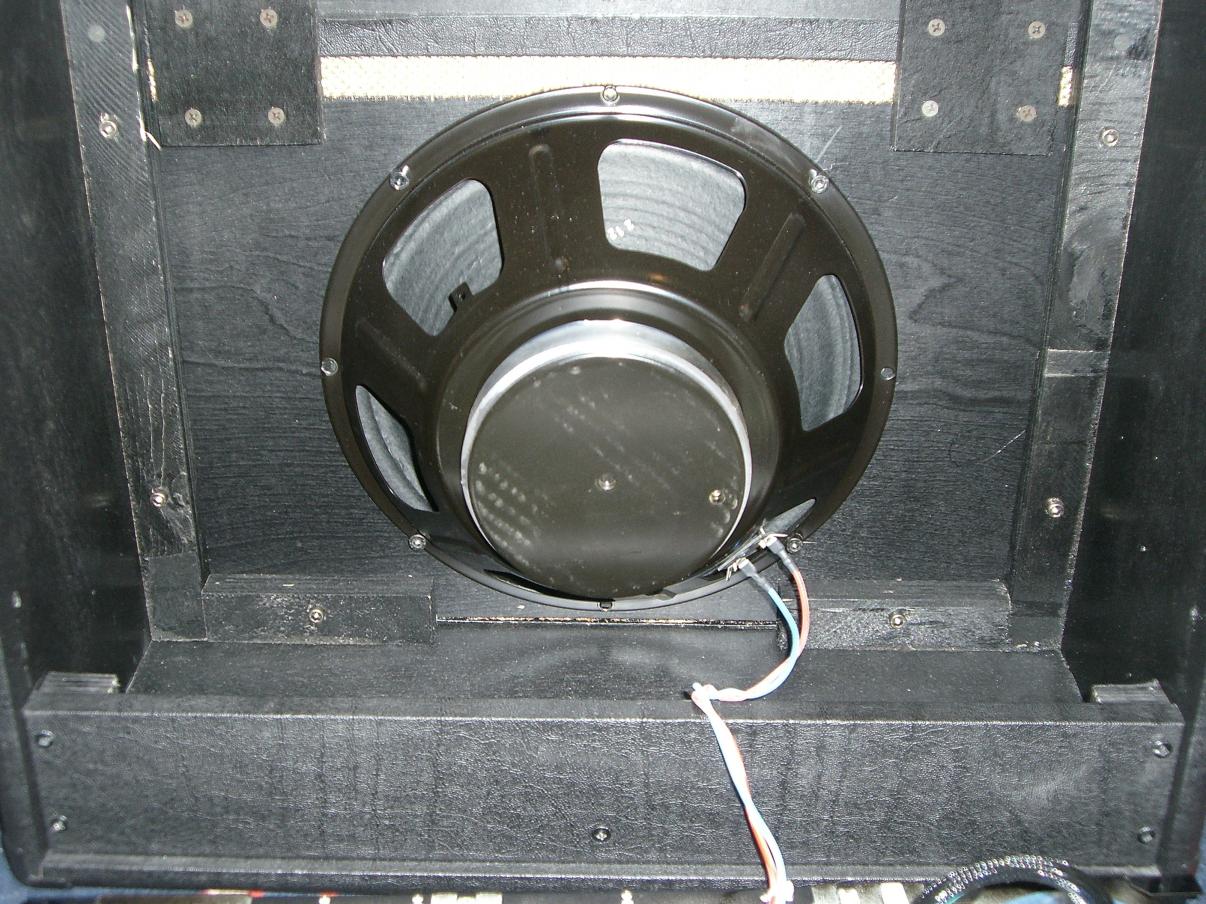

Mal ein paar Bilder vom Statesman Dual...
An und für sich ganz aufgeräumt und ordentlich verdrahtet.
Die Platine ist die gleiche wie beim Quad mit 40 Watt, nur zwei Röhrensockel und ein bischen Kleinkram drumherum ist nicht bestückt - ich denk mal, wer etwas Ahnung hat, könnte das nachrüsten.

Den Federhall (hinter dem grauen Blech auf dem ersten Bild oben) hab ich nicht aufgemacht, die Feder selbst ist durch die Abdeckung zu sehen und knapp 15cm lang. Die Kabel zum Hall hin sind alle gesteckt - ein Tausch sollte problemlos gehen
Der Netztrafo ist von "nova-tech" und laut Typ-Schild in Deutschland hergestellt.

Qualität ist leider nicht so berauschend geworden.



[bluesbreaker2011]

Hallo,
also mir wird schlecht, wenn ich hochpreisige neue Amps sehe, bei denen die Röhrensockel, speziell der Endstufe, auf den Platinen verlötet sind. Diese Teile halten keine 30 oder 40 Jahre mehr.I love good old ptp.



[Teppei]

Ohne großartig Ahnung davon zu haben, aber wo ist denn das Problem?
Selbst nach langem Betrieb wird der Amp maximal handwarm, mechanisch sind die Sockel im Blech befestigt, das gleichzeitig auch die Platine von den Röhren trennt.
So warm, dass die Lötstellen aufgehen wird es dadrin im Leben nicht - die Röhren sind ja praktisch außerhalb des Gehäuses.
Und hochpreisig ist der Statesman bei weitem nicht



[paddlepunk]

Ohne großartig Ahnung davon zu haben, aber wo ist denn das Problem?
Selbst nach langem Betrieb wird der Amp maximal handwarm, mechanisch sind die Sockel im Blech befestigt, das gleichzeitig auch die Platine von den Röhren trennt.
So warm, dass die Lötstellen aufgehen wird es dadrin im Leben nicht - die Röhren sind ja praktisch außerhalb des Gehäuses.
Und hochpreisig ist der Statesman bei weitem nicht

Der Meinung werden viele Hersteller auch sein. VHT/Fryette machen das seit 20 Jahren, ich glaube beim Deliverance haben sies sogar auf die Platine gedruckt, dass sies 20 Jahre so machen und stolz drauf sind. Und Fryette is beim besten Willen eher hochpreisig...



[lordgimli123]

Selbst nach langem Betrieb wird der Amp maximal handwarm, mechanisch sind die Sockel im Blech befestigt, das gleichzeitig auch die Platine von den Röhren trennt.

Wo sind die Sockel bitte am Blech befestigt? Auf den Bildern sieht es aus als wären die Sockel nur auf die Platine gelötet und sind nicht am Gehäuse fest.
