Hat jemand Innenaufnahmen vom z.vex Nano Head?

Gibt's auf der Seite: KLICK.

Grüße



[Paratrooper]

Gibt's auf der Seite: KLICK.

Grüße

Cool, danke!



[Klartext]

hier nochmal direkt:

ist ja schließlich n Bilderthread

Gruß Robi



[Mogadischu]

Von der Tiny Terror Handwired-Version gibts ein Pic auf der Orange-HP:

Meinungen?

Wozu haben die Potis da mehrere Ebenen?



[Bierschinken]

Hallo,

der Gainregler ist ein Doppelpoti da hinter der ersten Stufe und hinter der zweiten Stufe der Pegel geregelt wird.

Der Volumeregler ist ein Stereopoti, weil es ein PPIMV ist.

Beim Toneregler weiss ichs nicht. Das sollte eigentlich ein Voxmäßiger "Cutregler" sein.

Grüße,
Schinkn



[HavingFun]

Hallo,

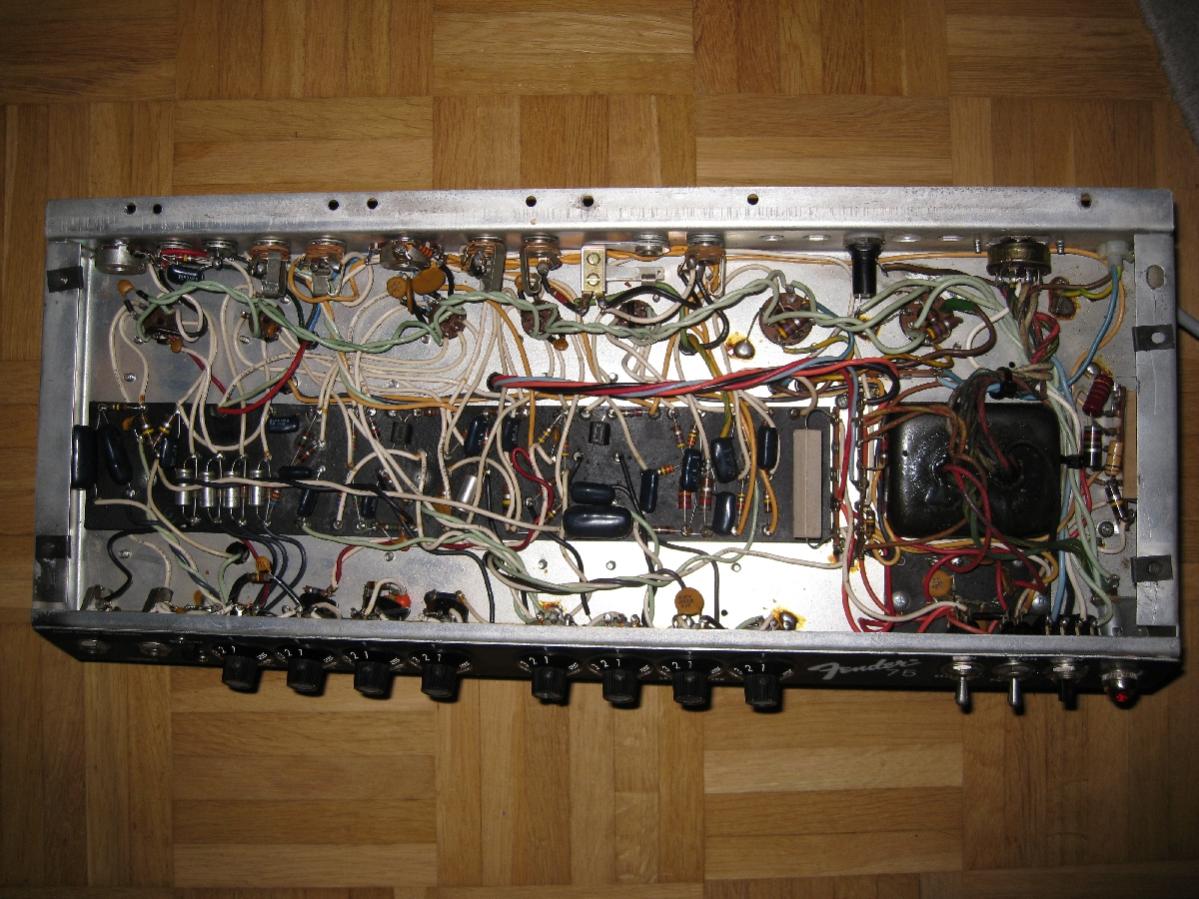

so sieht mein neuester Erwerb innen aus:

Fender 75

Grüße
Dietmar



[vanDango]

so sieht mein neuester Erwerb innen aus:

Fender 75

Ah, sehr schön - jetzt weiß ich auch, wie mein Verstärker innen aussieht!



[Sele]

so sieht mein neuester Erwerb innen aus:

Hast du ihn beim Techniker checken lassen? Der Schutzleiter sieht da etwas verdächtig aus - ganz abgesehen davon das er zu kurz ist und als erstes Abreißen könnte...

Grüße



[HavingFun]

Hallo,

nein, noch nicht, werde ich tun, Danke für den Hinweis

Grüße
Dietmar



[gutmann]

Der Diezel Schmidt in 2 Versionen:

Hier die Quelle der pics mit Infos:

http://www.rig-talk.com/forum/viewtopic.php?p=698686#p698686



[Sele]

Der Diezel Schmidt:

Du solltest auch dazuschreiben das das 1. Bild modifiziert wurde. Sonst könnte man denken das PCB-Layout wäre unprofessional gewählt .

Grüße



[Bierschinken]

Das sind vor allem 2 unterschiedliche Versionen.
Die PCB sind anders geroutet und haben unterschiedliche Komponenten.



[gutmann]

Hey, ich hab das um kurz vor sieben gepostet, ihr könnt froh sein daß ich Schmidt richtig geschrieben habe

Aber ihr habt recht, ich weiß doch wie schnell eine sinnlose Diskussion entsteht..



[Larry G]

Hey, ich hab das um kurz vor sieben gepostet, ihr könnt froh sein daß ich Schmidt richtig geschrieben habe

Dann bist du also vor 7 Uhr noch schlechtmann und wirst erst ab 7 Uhr zu gutmann?

Larry



[gutmann]

Dann bist du also vor 7 Uhr noch schlechtmann und wirst erst ab 7 Uhr zu gutmann?

Larry

Das trifft zumindest vor der ersten Kanne Kaffee zu...



[m~Daniel]

Hughes and Kettner Duotone... klickt aufs Bild dann wirds größer

Komplett:


In 3 Teilen dafür größer:







Sehr großzügiges Platinendesign (Leiterbahnabstand etc.) - ist das bei Amps so üblich?



[Klartext]

scheiße, echt sauber das Teil !
wenn man sich da Engls anschaut....
aber der H&K ist krass geil, hätte ich jetz echt nicht gedacht

Gruß Robi



[jaeger28]

scheiße, echt sauber das Teil !
wenn man sich da Engls anschaut....
aber der H&K ist krass geil, hätte ich jetz echt nicht gedacht

Gruß Robi

krass geil weiss ich jetzt nicht, aber überrascht hat mich das auch im Vergleich zu meinem Ex Triamp II



[hoss]

Ich weiß nicht, aber bei dem Preis den der Duotone kostet reißt mich das jetzt nicht vom Hocker.
Die F&T Kondensatoren sind gut. Wie die Vorstufen mit der Platine verlötet sind gefällt mir gar nicht.



[Namenlos]

Was machen beim Duotone denn 2 Schaltnetzteile (?) an den Seiten? Find ich seltsam.
Gut ist auch die Abschirmung des AÜs. Ansonsten für ne Massenproduktion recht sauber.
