Umgebauter Jet City JCA20H, optische Modifikationen noch nicht wirklich fertig, aber trotzdem schon mal:



[Unicursal]

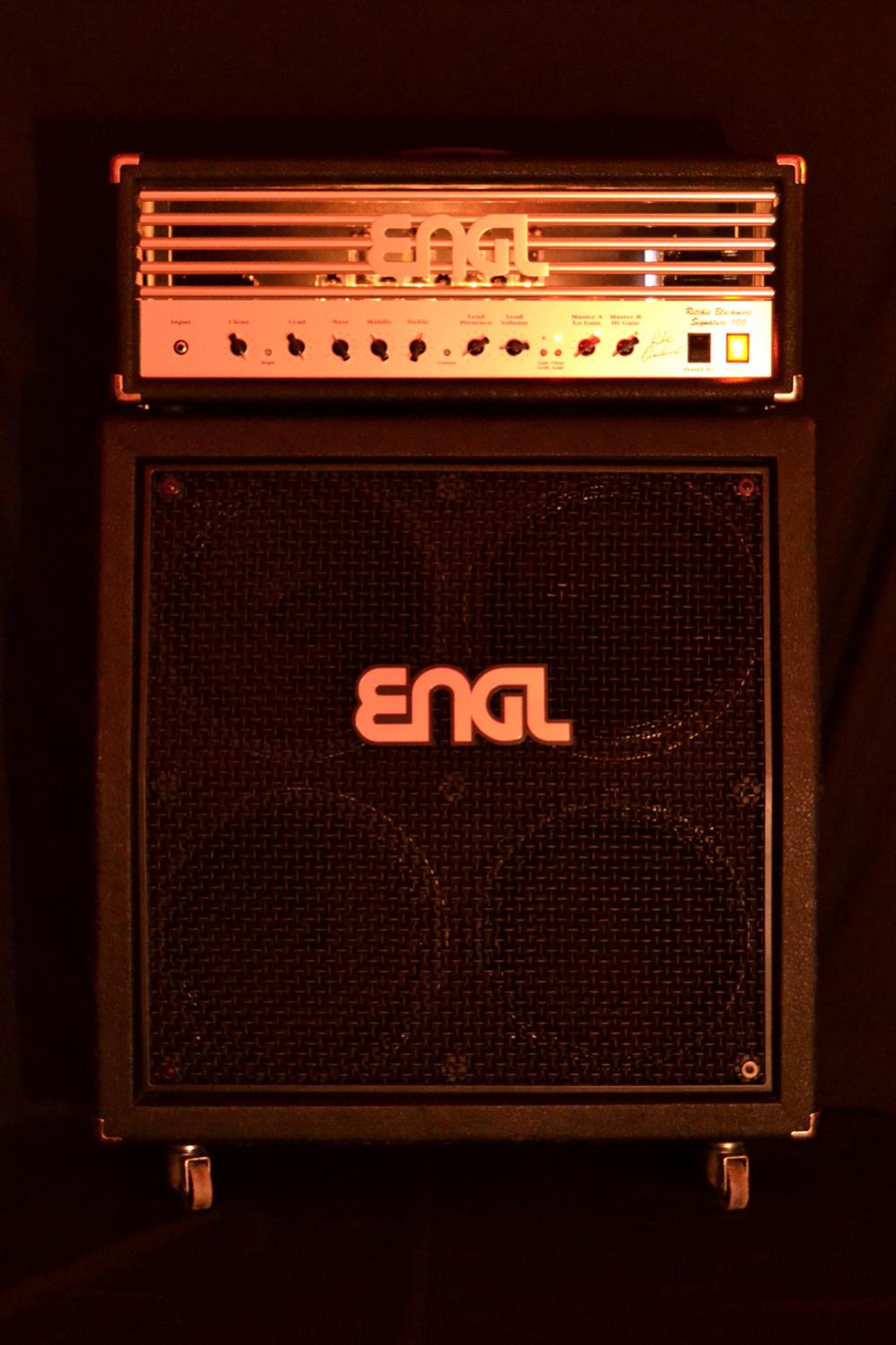

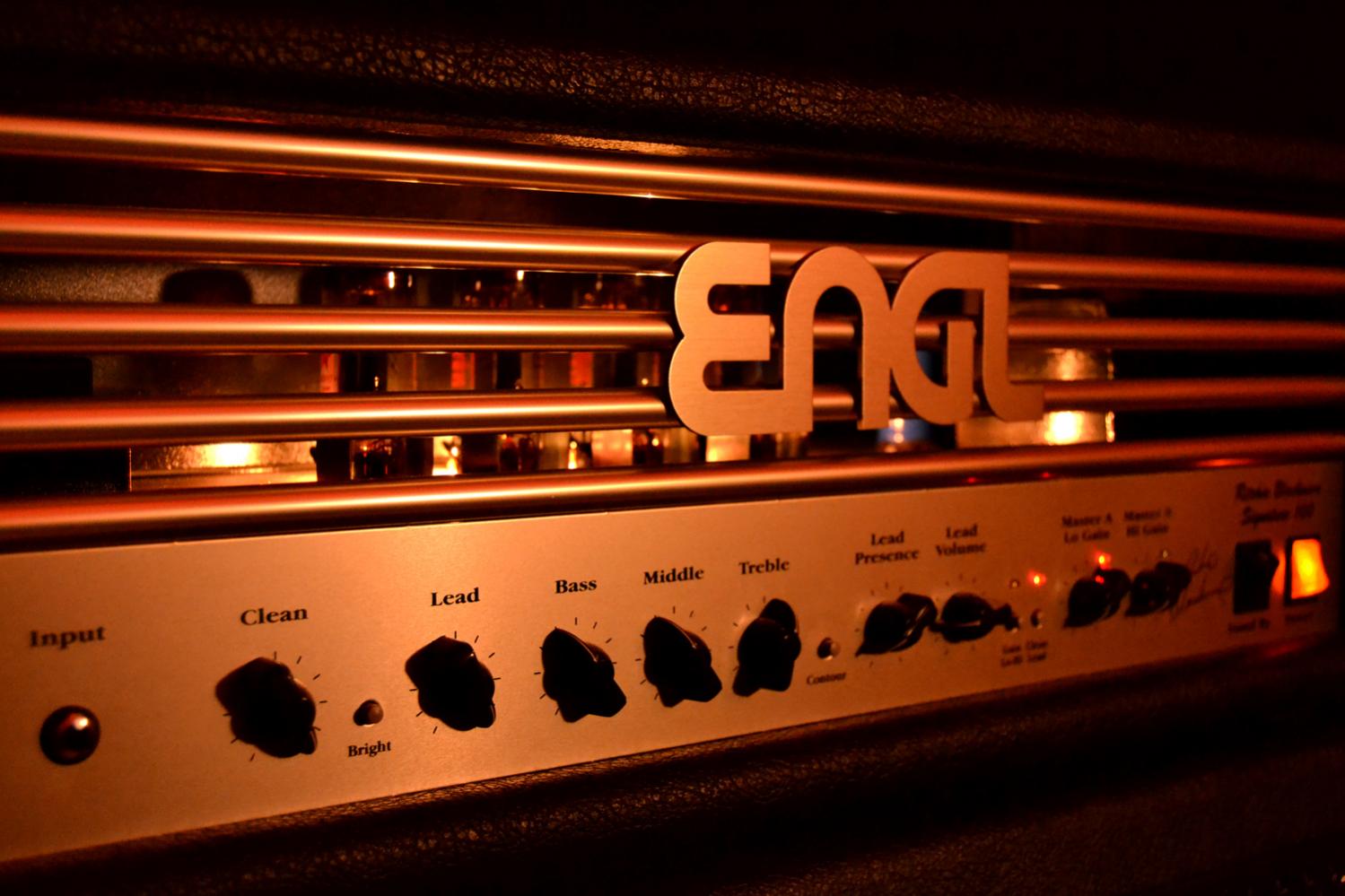

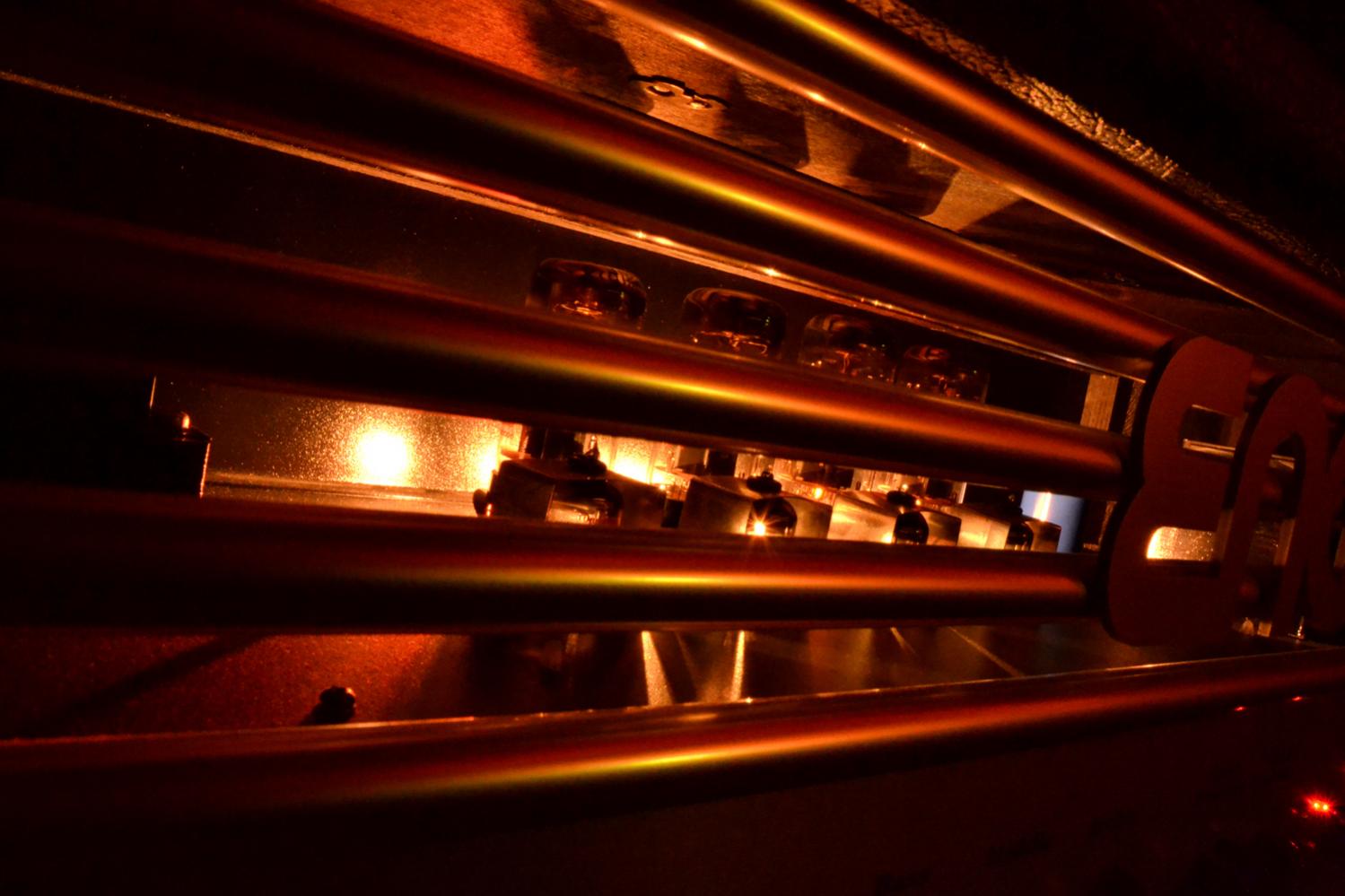

Wie versprochen hier nun die Fotos vom Blackmore. Die Box habe ich übrigens mal von Void_555 ergattert.



[Fischi]

Gain voll???

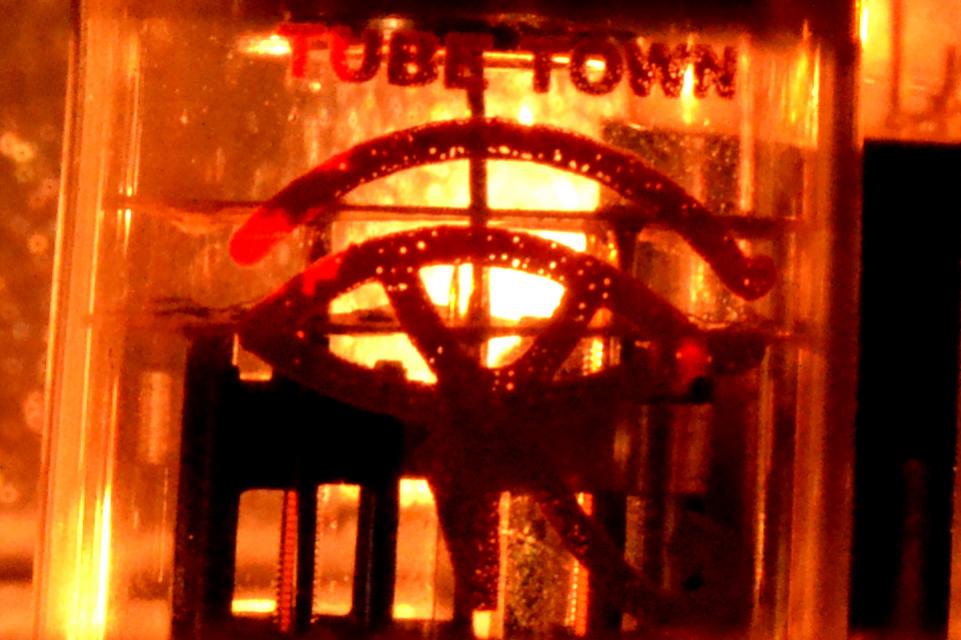

Welche Röhrenmarke ist das? Hat TT die nur gelabelt?
Ich brauche nämlich für meinen Blacky neue Röhren und bin grad am suchen...



[Klartext]

des ist ne shuguang 12ax7



[Unicursal]

Gain voll???

Welche Röhrenmarke ist das? Hat TT die nur gelabelt?
Ich brauche nämlich für meinen Blacky neue Röhren und bin grad am suchen...

Im 3ten "Kanal" drehe ich für Metalgeschichten das Gainpoti immer voll auf. Im 4ten "Kanal" wäre das natürlich übertrieben, da gebe ich dir Recht. Mir gefällt der 3te für Rythm-Geschichten um einiges besser, da dieser viel offener/dynamischer reagiert.

Ich hab vor kurzem auch die Röhren gewechselt mit folgender Bestückung:
V1: TT 12AX7 / ECC83 Classic V1 [FONT=Verdana, Arial, Helvetica, sans-serif] [/FONT]
V2/3/4: JJ 12AX7 / ECC83S
V5/6/7/8: Sovtek 6L6 WXT+ STR430

Bin so ziemlich zufrieden damit und kann die Bestückung nur bestens empfehlen! Rumprobieren würde ich dennoch an deiner Stelle, da es jedeglich mein Geschmack ist



[gillem]

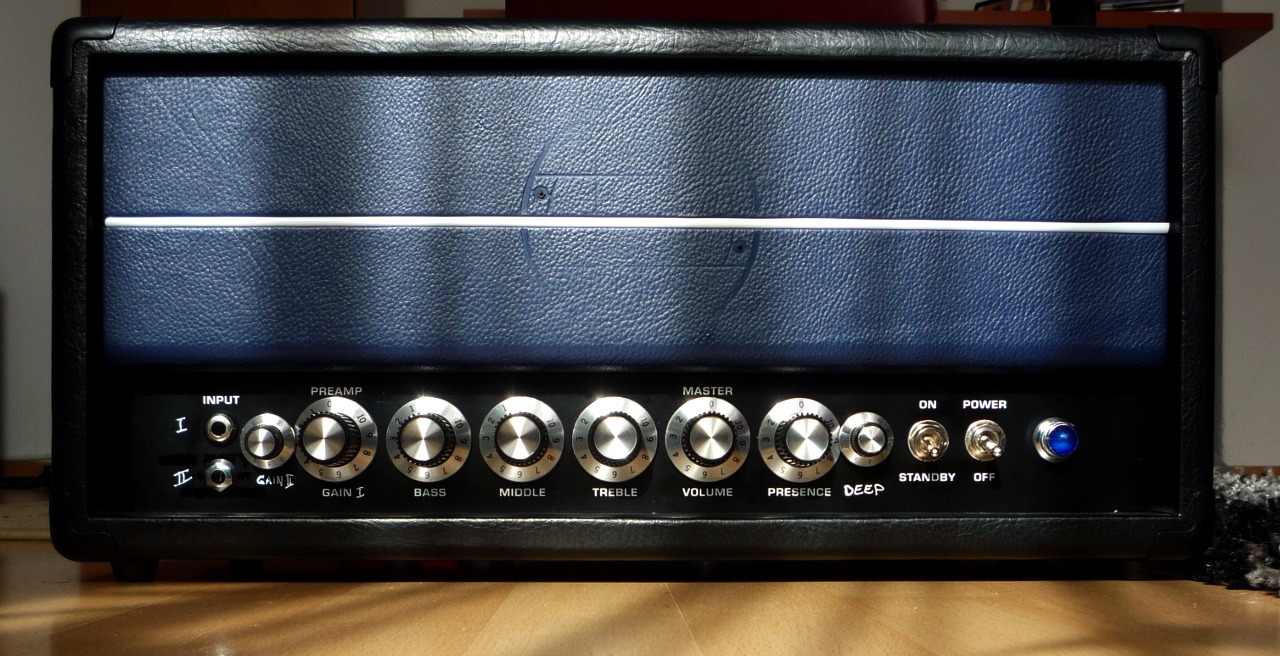

Eigenbau ( original von 1991 ist aber jetzt noch mal von mir überarbeitet
worden ( bessere Netzteile, Schönere Front- und Rückseite ). Wird als
Gitarren und Bassamp genutzt:

Preamp:
High Gain Input:
Impedance 220k Ohm
Nominal Level -30dBV ( 30mV RMS )
Min. Level -46dBV
Max. Level +8dBV ( 2.5V RMS )


Low Gain Input:
Impedance 44k Ohm
Nominal Level -24 dBV ( 60mV RMS )
Min. Level -40 dBV
Max. Level +14 dBV ( 5V RMS )

Preamp Out und Crossover Out's
Impedance 1k Ohm
Nominal Level 0dBV ( 1V RMS )
Max. Level +18dBV ( 8V RMS )

Klangreglung:
pull bright +6dB bei 2kHz
pull punch ändert Frequenz des middle und high Klangregler

Low +-15dB bei 80 Hz (pull punch Switch deaktiviert 120Hz)
High +-15dB bei 3kHz (pull punch Switch deaktiviert 4kHz)

Parametrische Mitten
Frequenz 150Hz bis 1500Hz (pull punch Switch deaktiviert 1,15Khz bis 2,5kHz)
+-15dB
Bandbreitenregler von 1/3 bis 3 Octaven

Presence +-15dB bei 5kHz (pull punch Switch deaktiviert 6,5kHz)

18Watt Trafo, 1,5A Brückengleichrichter, 2x 5000 Mikrofarad
(25V/85°). Stabilisierte +-15V für die Vorstufe.


PowerAmp:
Mos-FET (K135/J50) 320Watt RMS an 4Ohm (4Ohm Minimum)
500Watt Ringkerntrafo, 35A Brückengleichrichter, 8x 10.000
Mikrofarad Siebelko's ( 100V/100°). +-72V Versorgungsspannung für die
Endstufe. Kühlkörper für die Endstufe ist noch nicht die Endgültige
Version ( für volle Endstufenleistung derzeit noch "etwas" zu klein ).


Amp ist mit 230V und 120V Netzspannung nutzbar. Erste Version
des Amp's stammt aus ~1991.
Überarbeitungen in 2012:
- Neues Gehäuse, Schalter, Buchsen, Potiknöpfe,
teilweise neue Poti's.
- gefräste und gravierte Front und Rückseite.
gravierte Schrift der Front mit Farbe ausgelegt.
- Endstufen und Vorstufennetzteile erneuert/verbessert
- Der "Preamp-Out" auf der Rückseite ist aber leider wieder falsch beschriftet
(ist mir durchgegangen). Ist kein reiner Preamp-Out sondern ein Preamp-Out +
Poweramp-In ( mit Patchkabel 1x Stereo-Klinke auf 2x Mono-Klinke nutzbar )
Einschleifweg.



[TheWarren]

Wahnsinns Leistung! Komplette Selbstentwicklung inkl. PCB Design?



[Fred Board]

Ich finde grade die Front für einen Eigenbau ganz gelungen. Sieht wirklich gut aus!



[gillem]

Wahnsinns Leistung! Komplette Selbstentwicklung inkl. PCB Design?

Yep auch selber geätzt ( deswegen im Mom auch keine Bilder ). Deswegen hab ich auch den Amp
den ich derzeit baue noch nicht fertig weil ich mir dort noch was mit der Endstufe einfallen lassen
muß b.z.w. was neues machen muß da man ja heut zu tage keine K135/J50 mehr zu "normalen"
Preisen bekommt. Netzteil ist frei verdrahtet aufgebaut auf einem
"doppelten" Boden im Gehäuse ( doppelter Boden weil dazwischen laufen abgeschirmt die Audioleitungen von
Vorne nach hinten u.s.w. ). Fronten sehen auf den bildern etwas beser aus als in natura da die dafür verwendete
CNC für "etwas" gröbere Arbeiten gedacht war.

Netzteil sieht derzeit so aus:



[EvolutionVII]

Resonance hat mir am Bugera gefehlt, das Teil fegt ordentlich dahin!



[Klartext]

Resonance hat mir am Bugera gefehlt

also wenns wirklich nur das war dann haste recht viel ausgegeben für n 1euro Poti und nen 20 cent Kondensator



[MarshallVoodoo]

Anhang anzeigen 241831

Marshall 2061x + Marshall 2061cx



[EvolutionVII]

also wenns wirklich nur das war dann haste recht viel ausgegeben für n 1euro Poti und nen 20 cent Kondensator

Den Umbau hat mir bereits Dobernig angeboten, aber sagen wir es mal so: Ich habe ein Angebot erhalten/gefunden, dass ich nicht ablehnen konnte.



[Fred Board]

Welches Teil deines Autos lag bei dir im Bett?^^
Die Ibanez Prestige sieht sehr schick aus...also zumindest die Kopfplatte.

@MV: Putziges Halfstackchen.^^ Was für Maße hat die neue Box?



[MarshallVoodoo]

Hehe. ouh da müsst ich auch leider nachschauen



[Klartext]

so, hier mal Bilder vom Soldano Super Lead 60 nach erfolgreicher SLOfizierung (auch im inneren)

gruß Robi



[McCyber]

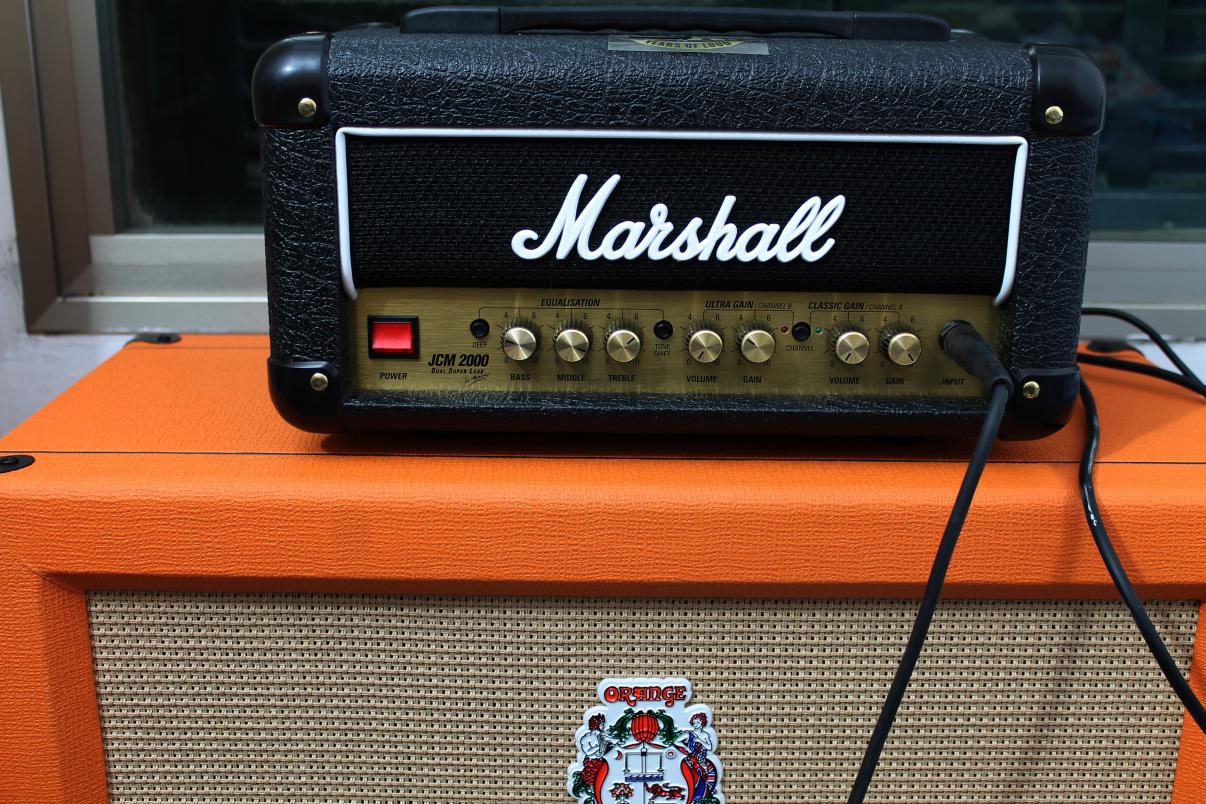

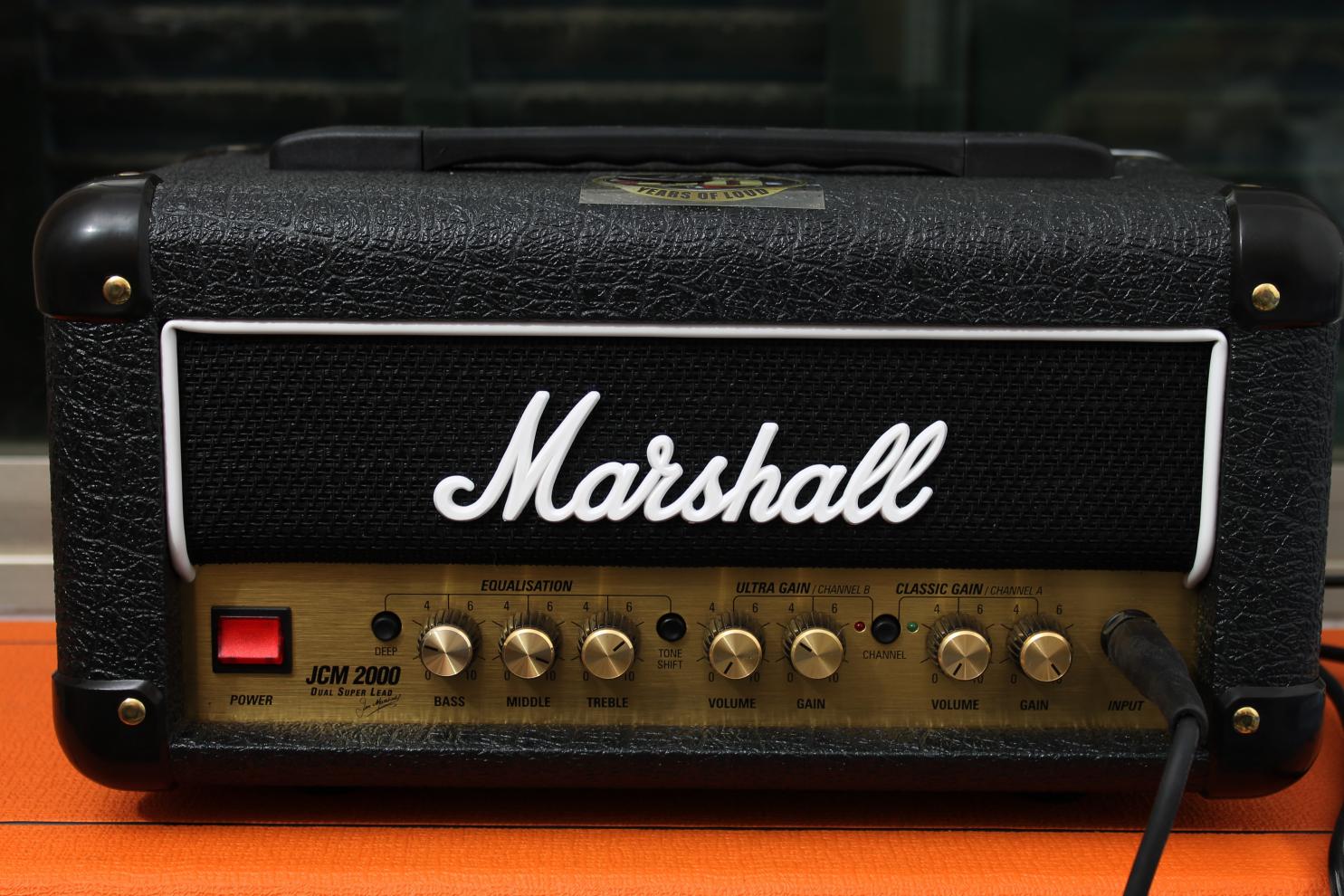

Bei mir gab es auch mal wieder etwas neues. Hier mal ein paar bilder von meinem neuen 1W Kampfzwerg



[gitarrenaxl]

Neues Lieblingswerkzeug: BOGNER XTC 20th Anniversery 101 B mit Class A / Class AB Schaltung.
Die Bogner 4x12 Slant im gleichen Bespann steht schon im Proberaum

Anhang anzeigen 243254



[-Ape-]

Mein nicht mehr ganz neuer Amp mit meiner neuen 2*12 Box. Ein Traum-Duo



[Valvestate]

Bei mir gab es auch mal wieder etwas neues. Hier mal ein paar bilder von meinem neuen 1W Kampfzwerg
Anhang anzeigen 243250

Anhang anzeigen 243251

Sehr niedlich und trotzdem hammerhart Marshall vom Aussehen.
Sag mal, braucht der mit seinen 1 Watt keinen Standby-Schalter. Dachte Röhren-Amps sollte man immer warmlaufen lassen. Mach ich jedenfalls immer so.
