Postet Bilder von euren Rack-Systemen (Detailreich)

[Joey_Hollow]

Seit eben ist mein Rack Knight Rider angehaucht und ich bin als alter Knight Rider Fan verdammt stolz drauf xD

Die Anzeige ist mit den Balanced XLR Outputs meiner DigiTech Vorstufe verbunden. Ist echt geil ^^

ganz stark, genau mein ding...

mach doch mal ein etwas schärferes bild...

hast du die KITT anzeige komplett selbergebaut oder "nur" verkabelt?!



[Absint]

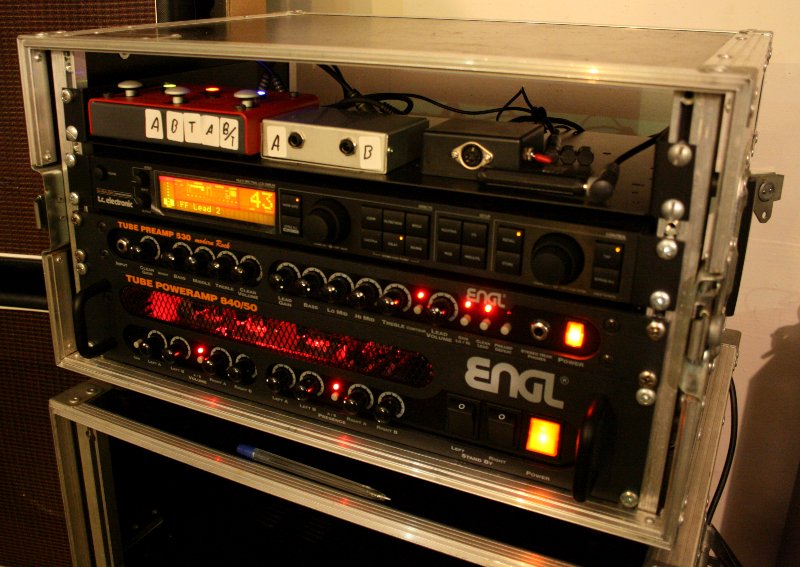

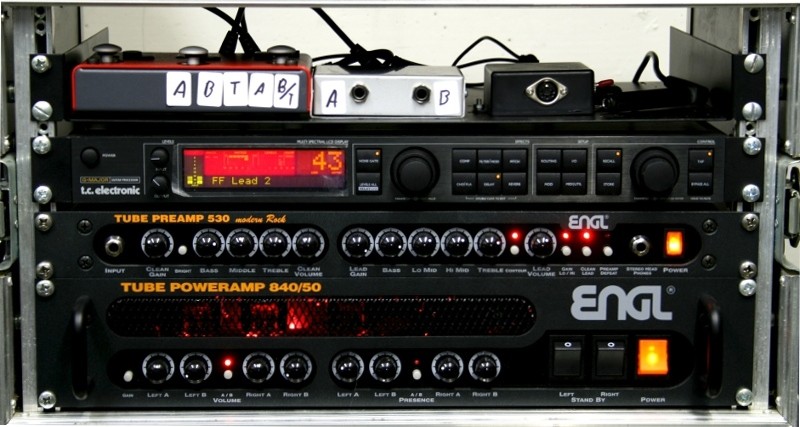

Jetzt bin ich ja so langsam auch mal dran, mein Rack zu posten, mit zwei ganz hübschen Photos.

Um Fragen vorab zu beantworten: Der rote Kasten oben links ist ein Lehle Dual, das daneben eine kleine selbstgelötete Kiste, um einfach nur die beiden Inputs des Lehle bequem nach vorne zu legen. Daneben wiederum befindet sich ein kleines selbstgelötetes Kästchen, dass mein Midiboard mit Strom versorgen soll, sogar mit An- und Ausschalter. Das daneben liegende Kabel ist eine leider momentan noch improvisierte Möglichkeit, den Control-In des G-Major nach vorne zu legen. Leider habe ich da nicht dran gedacht, als ich das graue Kästchen in der Mitte gebastelt habe.

Ich glaube, der Rest erklärt sich von selbst.



[Razorburst]

Ich glaube, der Rest erklärt sich von selbst.

eins ist mir nicht klar. warum die lehle ?



[Ricco]

ganz stark, genau mein ding...

mach doch mal ein etwas schärferes bild...

hast du die KITT anzeige komplett selbergebaut oder "nur" verkabelt?!

Nur angeshclossen und die Aluplättchen, mit denen das ganze befestigt ist, selber gemacht. Das Teil hatte ich mir vor Jahren mal bauen lassen von jemandem, der dafür einen Schaltplan entworfen hat, aber hab sowas ähnliches auch mal selber gebaut, da gibts aber dann viele Kabel und keine geätzten Platinen

Detailfotos kommen ncoh demnäcst ^^



[Absint]

eins ist mir nicht klar. warum die lehle ?

Achja, stimmt, das ist nicht direkt ersichtlich:

Ich spiele eine Gitarre mit Piezo-TA, so dass ich mit zwei Kabeln (zusammengeklebt) von der Gitarre in die Inputs A und B im kleinen grauen Kasten gehe. die gehen direkt in die Inputs A und B des Lehle, von da aus geht A in die PA oder (zugegeben) Bass-Anlage und B in den Engl. Der Lehle schaltet mir das dann per midi automatisch patchbezogen hin und her und ist an den midi-thru vom G-Major gesteckt.



[blinkie]

So denn möcht ich auch mal wieder....

hab gerad alles zu Hause, und dachte mir mach ich mal FOTOS...

Cases sind Kustom Headcase

Im 1 Rack
Samson Powerbrite
Fender Racktuner (mit Carbonfolie beklebt)
Engl E530
Plekhalter

im 2 Rack
Tc-Electronic G-Major1
ENGL 930/60

geschaltet wird via Roland GFC 50


und bin wunschlos glücklich

MFG

Sieht zwar schick aus, aber zu machen kann man die nicht mehr oder?



[901]

Ich spiele eine Gitarre mit Piezo-TA,
[snip]
Der Lehle schaltet mir das dann per midi automatisch patchbezogen hin und her

Clevere Idee! Auf die Idee, das mit einem Looper zu lösen, bin ich noch gar nicht gekommen.

Ich benutze ein altes Yamaha FX500 als Preamp für den Piezo und steuere dessen Lautstärke per MIDI Controller Message. An mein Floorboard (Roland FC-200) habe ich zwei Ernie Ball Pedale angeschlossen, wovon eins über Control Change die Lautstärke vom E-Gitarren-Rack und das zweite eben die Lautstärke vom FX500 (Piezo) steuert.

Der Trick ist, daß das Pedal für den Piezo umgepolt ist und die beiden Pedale ganz eng beieinander stehen. So kann ich den Fuß auf beide Pedale stelle und bequem überblenden. Natürlich kann man auch immernoch beide Pedale einzeln bedienen. man muss nur dran denken, daß das Piezo Pedal falschrum geht.



[Slaytanic]

Sieht zwar schick aus, aber zu machen kann man die nicht mehr oder?

Nein zumachen geht nicht, komme ürprünglich ja von Gitarrenheads, und wollte halt den optischen Charakter wiederhaben....

da ich keinen knallharten Roadalltag hab, fand ich die Lösung optimal,

MFG



[Absint]

Clevere Idee! Auf die Idee, das mit einem Looper zu lösen, bin ich noch gar nicht gekommen.

Ich benutze ein altes Yamaha FX500 als Preamp für den Piezo und steuere dessen Lautstärke per MIDI Controller Message. An mein Floorboard (Roland FC-200) habe ich zwei Ernie Ball Pedale angeschlossen, wovon eins über Control Change die Lautstärke vom E-Gitarren-Rack und das zweite eben die Lautstärke vom FX500 (Piezo) steuert.

Der Trick ist, daß das Pedal für den Piezo umgepolt ist und die beiden Pedale ganz eng beieinander stehen. So kann ich den Fuß auf beide Pedale stelle und bequem überblenden. Natürlich kann man auch immernoch beide Pedale einzeln bedienen. man muss nur dran denken, daß das Piezo Pedal falschrum geht.

Das ist natürlich auch keine schlechte Idee... Aber ein direkter Übergang von nur-clean oder nur-piezo zu beidem gleichzeitig ist dabei nur mit zwei Fußbewegungen möglich, oder?

Achja, die Idee dazu mit dem Lehle habe ich übrigens von Herrn Lehle selbst, das muss ich mal lobend erwähnen, der hat mir hier im Forum den Tipp gegeben.



[maryslittlelamp]

Das ist natürlich auch keine schlechte Idee... Aber ein direkter Übergang von nur-clean oder nur-piezo zu beidem gleichzeitig ist dabei nur mit zwei Fußbewegungen möglich, oder?

er kann doch wenn er einen sound an hat einfach das zweite pedal einschalten, also ist es nur eine bewegung zu piezo und clean würde ich meinen



[901]

er kann doch wenn er einen sound an hat einfach das zweite pedal einschalten, also ist es nur eine bewegung zu piezo und clean würde ich meinen

Genau!

Deshalb ist das eine Pedal ja auch andersrum ("auf" mit Verse auf dem Boden). Sonst müsste man in der Tat mit beiden Füßen auf den Pedalen stehen.

Und ich kann so Piezo Strumming spielen und leise einen verzerrten Sound zur Steigerung sukzessive dazumischen.

Von mir auch nochmal ein für Lehle. Der gibt sich echt Mühe. Er hat mir auf der Messe erzählt, er hat vor demnächst auch mal seinen Looper in 19" anzubieten.



[Slaytanic]

Von mir auch nochmal ein für Lehle. Der gibt sich echt Mühe. Er hat mir auf der Messe erzählt, er hat vor demnächst auch mal seinen Looper in 19" anzubieten.

Spiel ja auch eine Ibanez RG 1820X ... und schalte mein Piezo signal vie Nobles AB Volume BOX..mit nur einem Klick auf meine MIDI Leiste..

also ENGL Clean, G-Major umschalten und Piezo an

MFG ach ich liebe mein Rack ( war lange Ampheadspieler)



[Absint]

Genau!

Deshalb ist das eine Pedal ja auch andersrum ("auf" mit Verse auf dem Boden). Sonst müsste man in der Tat mit beiden Füßen auf den Pedalen stehen.

Und ich kann so Piezo Strumming spielen und leise einen verzerrten Sound zur Steigerung sukzessive dazumischen.

Ich möchte jetzt nicht rumspammen, aber:

Was musst du denn machen, um von sagen wir hi-gain zu clean+piezo zu wechseln?
Das wäre doch: Ein Tritt, den Kanal am Amp wechseln und dann den Fuß auf das Volume-Pedal legen, um das Piezo-Signal hochzuregeln, oder?



[Ingo Ladiges]

...denke ich auch,aber dafür kann er beides unabhängig oder auch zusammen mischen / überblenden.
Ist für das direkte Schalten vielleicht nicht ganz so ideal,aber das tolle an Racks ist ja,dass man sie so bauen kann wie man es brauch und er möchte gerne die Signale mischen,dafür ist das ideal.....und das umgepolte Pedal eine geile Idee !!

Gruss
Ingo



[elmwood_3100]

Elmwood M60
TC G-System
2xRodenberg GAS 707/808
Two Notes Torpedo VB-101 Loadbox/Speakersimulation

Ciao Roman

Sach mal Roman, wo bei Dir sowieso alles "eingecased" ist (inkl. Top), müssteste Dir doch
in den Hintern beissen, das erst jetzt der Modena als Rackmount zu haben ist !?
Wäre bei Deiner Konzeption doch praktischer...



[blinkie]

Sach mal Roman, wo bei Dir sowieso alles "eingecased" ist (inkl. Top), müssteste Dir doch
in den Hintern beissen, das erst jetzt der Modena als Rackmount zu haben ist !?
Wäre bei Deiner Konzeption doch praktischer...

Sieht das nur so aus oder ist der M60 4HE hoch?



[901]

Was musst du denn machen, um von sagen wir hi-gain zu clean+piezo zu wechseln?

Wenn ich das wollte, könnte ich meinem Triaxis so programmieren, daß er mit dem Control Change vom Piezo-Pedal auch auf einen Clean Sound geht. Das geht aber zugegeben nur mit gewissen Einschränkungen.
Oder ich könnte ganz normal über die Programmumschaltung durch das FC-200 zwischen zwei Programmen wechseln, wobei eines eben den FX-500 (=Piezo) auf ein Programm mit Lautstärke null bei gleichzeitigem high gain Amp-Sound vom Triaxis und das andere wieder FX-500 mit voller Lautstärke und entsprechendem Clean-Sound schalte.

Du würdest es ja wahrscheinlich im Prinzip auch nichts anderes machen, als mit Program Changes dem Lehle und dem Engl entsprechende Sounds/Einstellungen zuzuweisen.

Bitte nicht falsch verstehen: Ich will um Gottes Willen nicht darstellen, daß ich das alles viel besser gelöst habe. Ich finde die Umschaltung mit dem Lehle wirklich sehr schlau und als ich das hier gelesen habe, hab ich auch schon für mich drüber nachgedacht.

Ich sag auch gleich mal dazu, was der Nachteil meiner Methode ist:
Wenn man von einem Program zum anderen wechselt, weiß man nicht immer, welchen Controller-Wert die gesteuerten Geräte gerade gespeichert haben, bzw welchen sie initial annehmen. Daher muss man manchmal die Pedale kurz bewegen, um einen eindeutigen Zustand zu erreichen.

Ich mache relativ viel mit Control Changes, auch weil das G-Force und der Triaxis hier prinzipiell tolle Möglichkeiten haben. Man kann zB für einen Solo-Sound ein Pedal so prgrammieren, daß es beim Aufziehen noch etwas mehr Gain gibt, gleichzeitig kontinuierlich ein Delay dazukommt und gerade auf dem letzten Stück Pedalweg nochmal am EQ einen Mittenboost dazugibt. Die Möglichkeiten sind endlos.

Natürlich will das alles auch erstmal hingefummelt sein und ein einfacher Program Change ist da viel stressfreier!



[Absint]

Bitte nicht falsch verstehen: Ich will um Gottes Willen nicht darstellen, daß ich das alles viel besser gelöst habe. Ich finde die Umschaltung mit dem Lehle wirklich sehr schlau und als ich das hier gelesen habe, hab ich auch schon für mich drüber nachgedacht.

Ich sag auch gleich mal dazu, was der Nachteil meiner Methode ist:
Wenn man von einem Program zum anderen wechselt, weiß man nicht immer, welchen Controller-Wert die gesteuerten Geräte gerade gespeichert haben, bzw welchen sie initial annehmen. Daher muss man manchmal die Pedale kurz bewegen, um einen eindeutigen Zustand zu erreichen.

Ich mache relativ viel mit Control Changes, auch weil das G-Force und der Triaxis hier prinzipiell tolle Möglichkeiten haben. Man kann zB für einen Solo-Sound ein Pedal so prgrammieren, daß es beim Aufziehen noch etwas mehr Gain gibt, gleichzeitig kontinuierlich ein Delay dazukommt und gerade auf dem letzten Stück Pedalweg nochmal am EQ einen Mittenboost dazugibt. Die Möglichkeiten sind endlos.

Natürlich will das alles auch erstmal hingefummelt sein und ein einfacher Program Change ist da viel stressfreier!

Neinnein, ich bin weitab davon, dir Vorhaltungen zu machen, du hast es ja auch nicht ungeschickt gelöst.
Und mir persönlich fehlt derzeit leider die Möglichkeit, noch vernünftig Volume-Pedale für beide Signale einzubauen, deshalb denke ich auch darüber nach, dass irgendwann einmal zusätzlich zum Lehle auch selbst so zu regeln.



[Nephias]

Sieht das nur so aus oder ist der M60 4HE hoch?

Würd sogar sagen 6 HE ^^ schätz ich jetzt mal



[elmwood_3100]

Sieht das nur so aus oder ist der M60 4HE hoch?

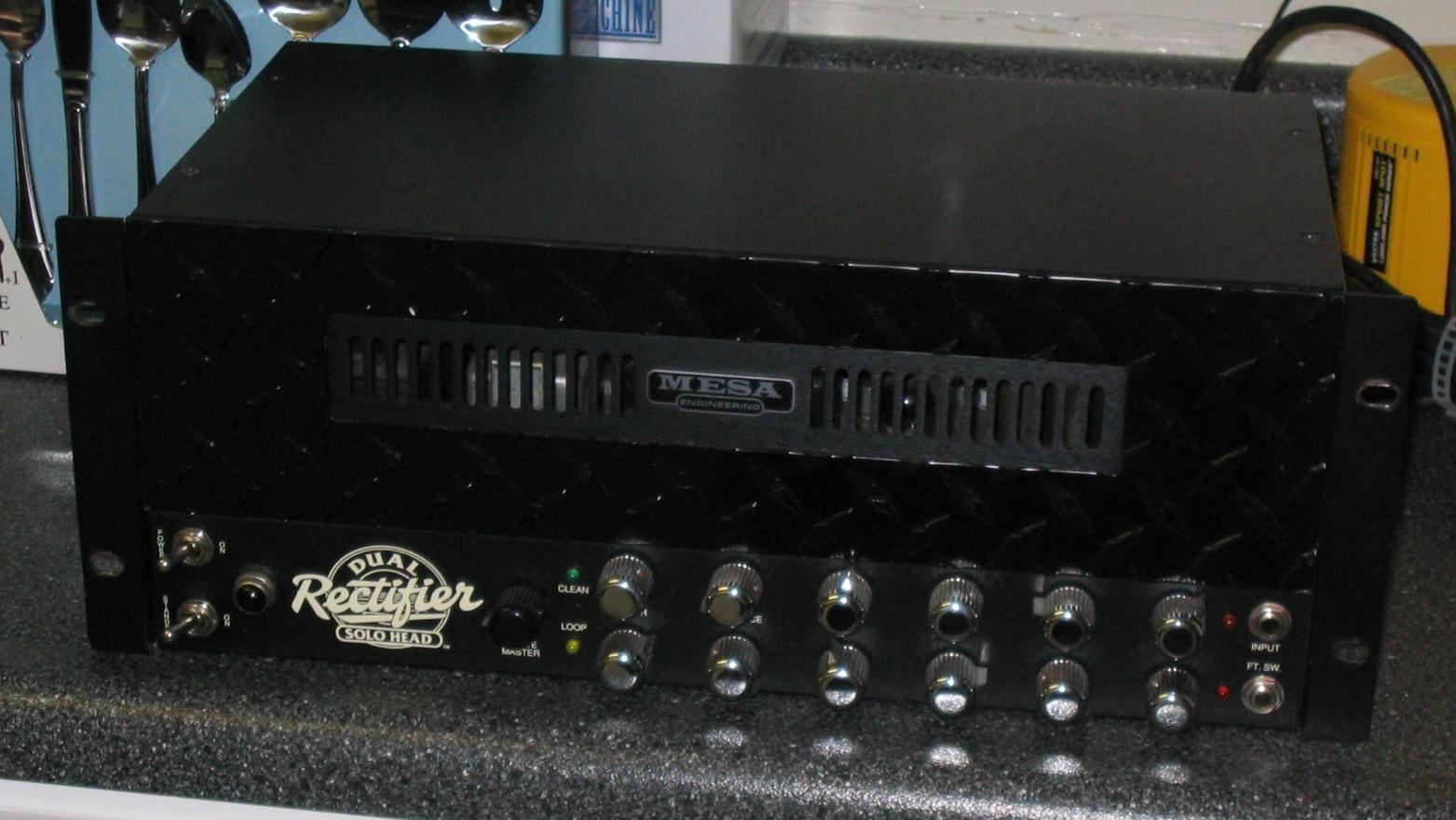

Exakt, der ist genauso groß wie der Rackmount Rectifier
