So ich hab inzwischen die Platinen fertig, als nächstes kommt das Gehäuse dran.

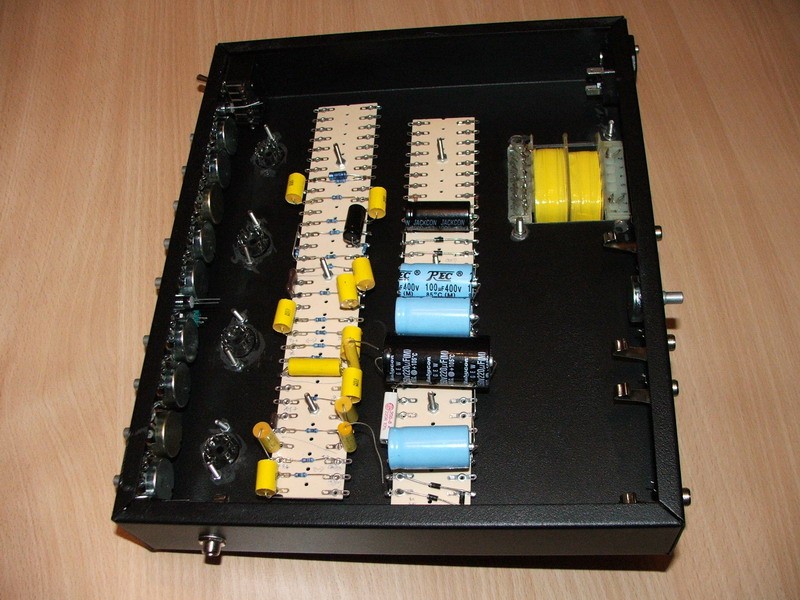

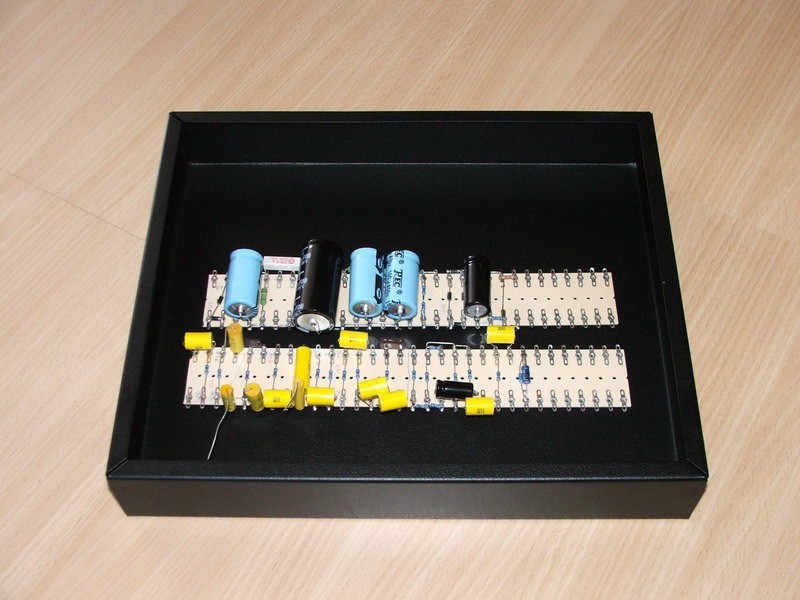

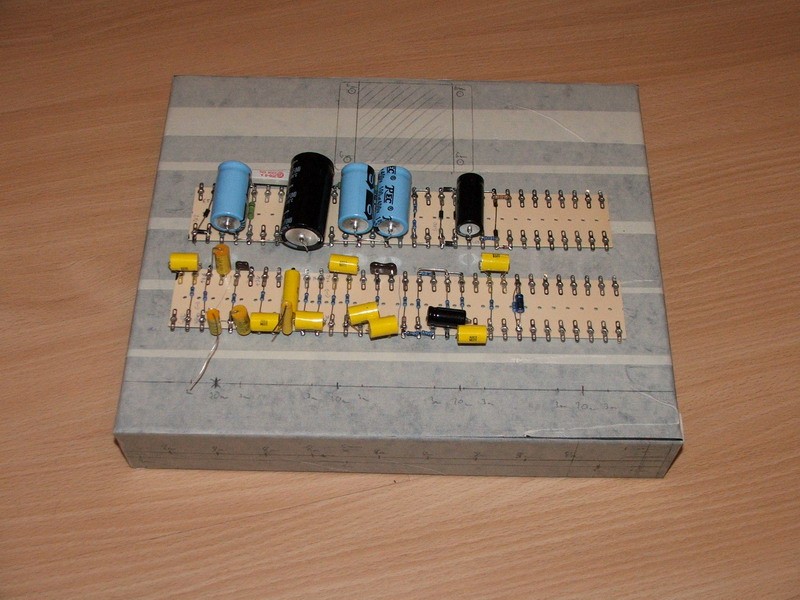

Die obere Platine ist mit der PSU und dem Switchingsegment für die beiden Kanäle ausgestattet, auf der Unteren befinden sich dementsprechend Input Buffer, Clean- und Zerrkabal, sowie der Loop.
Das Gehäuse hab ich auch soweit vorbereitet, also abgeklebt und alles Nötige eingezeichnet.

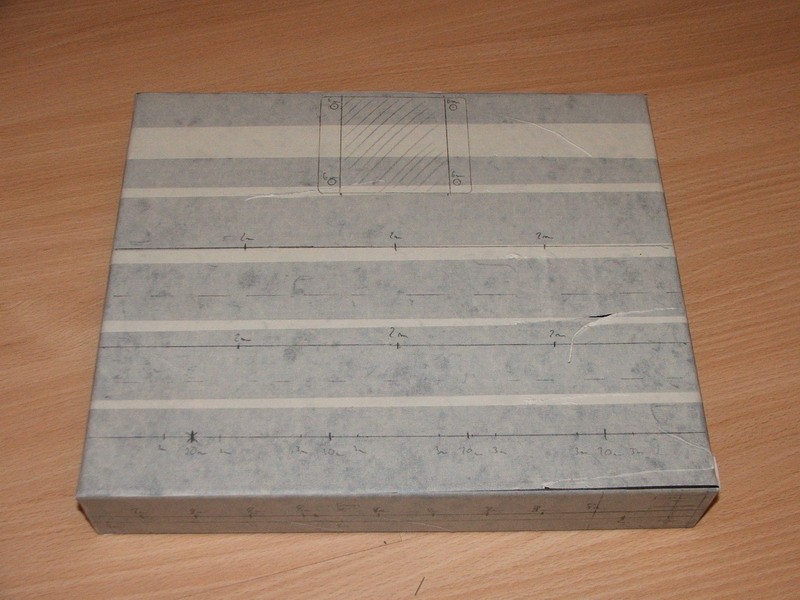

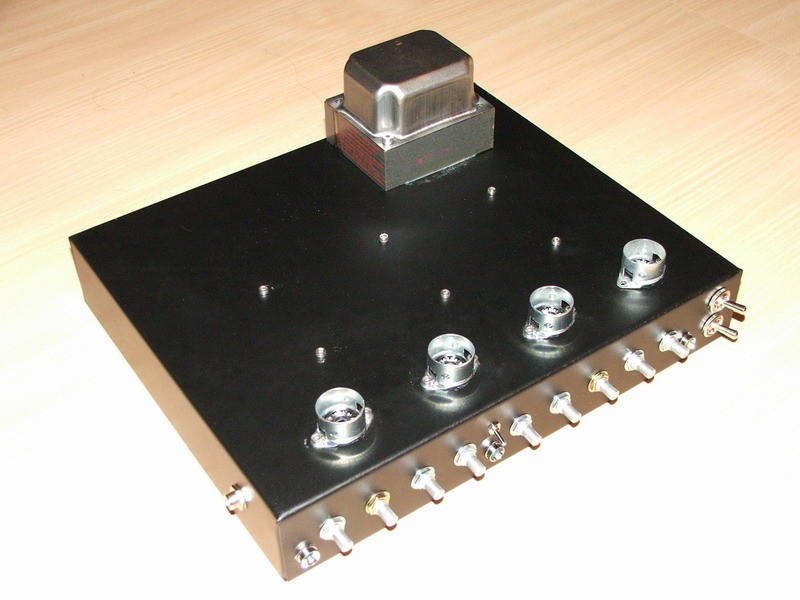

Von oben sollte man gut erkennen, wo der Trafo bzw die Röhrensockel hin sollen. Die 6 anderen Bohrungen sind die Befestigungen für die Lötleisten.

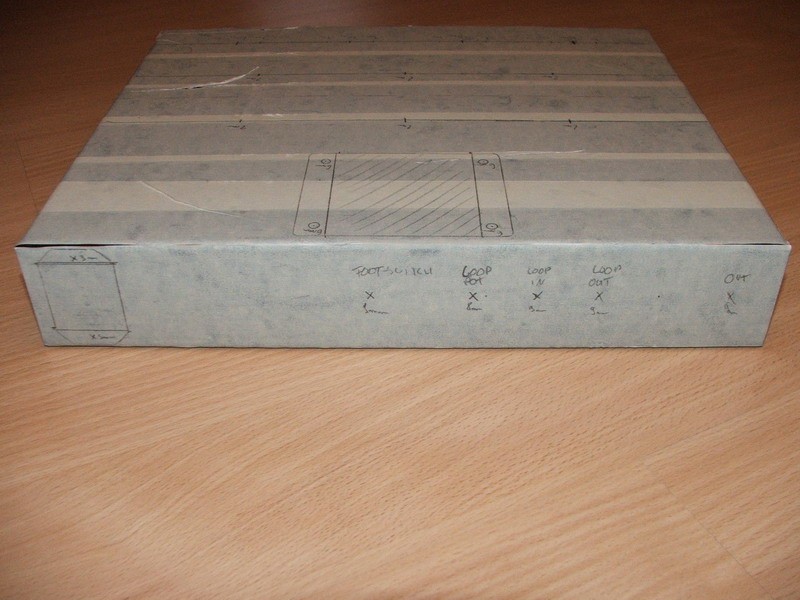

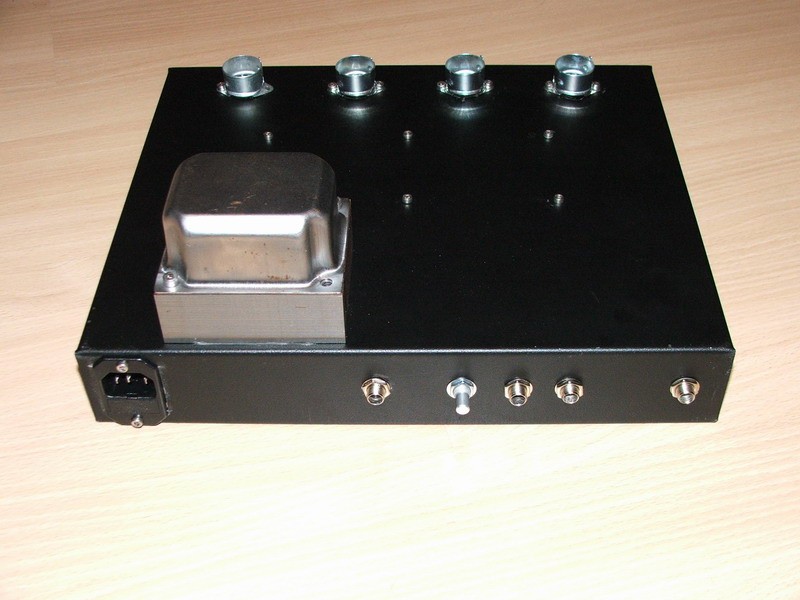

In der Rückansicht ist soweit ja alles beschriftet

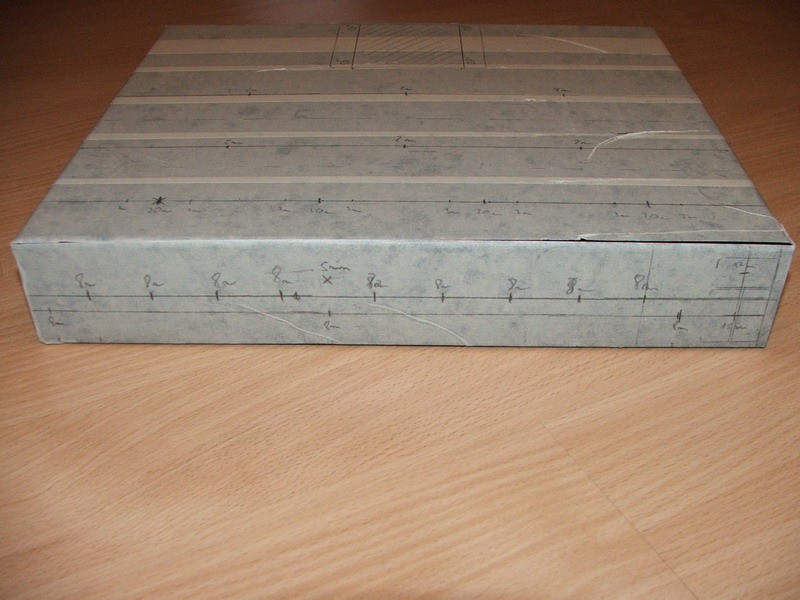

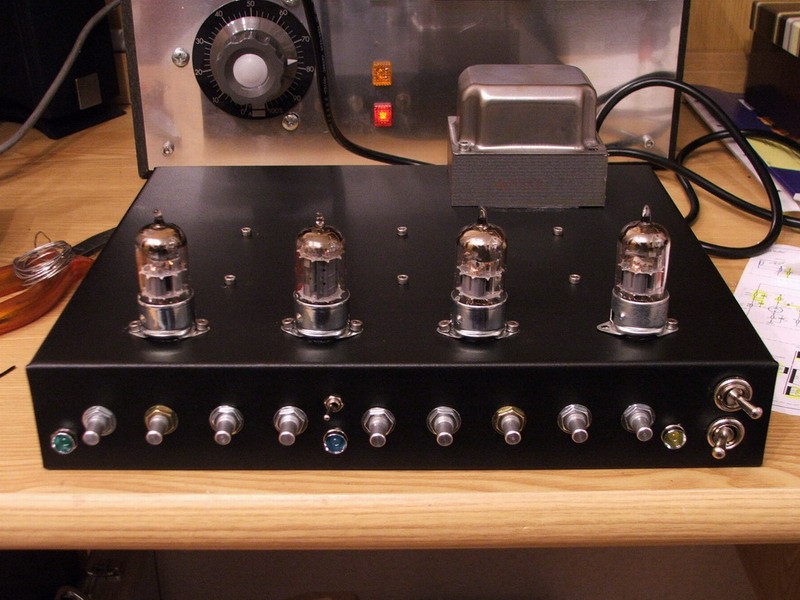

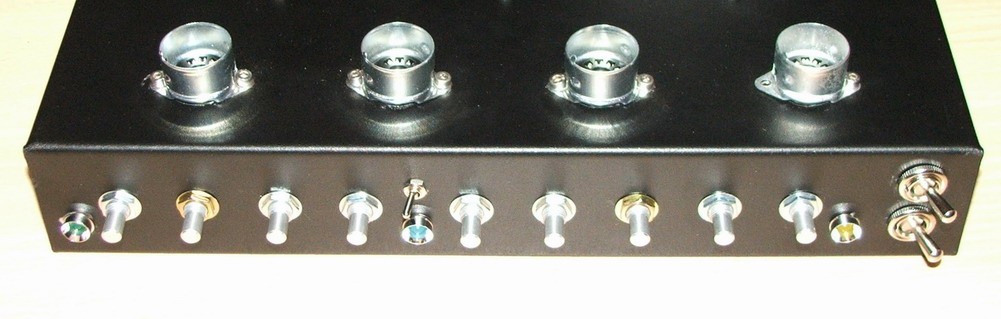

Vorne sind die mittigen 8mm-Bohrungen die Potis, die 3 Versetzten sind die LEDs für Clean, Lead und Power, die 5mm-Bohrung ist der Kanalschalter und die anderen beiden rechts sind die Schalter für Power und Standby.
Die Front ist zwar recht eng, aber es passt
Gruß
Snippy
