Nochmal kurz zum Bohren:

Habs schon länger nicht mehr gemacht und steh jetzt vor dem Gehäuse für mein DasPlus.
Wenn ich beispielsweise am Ende ein Loch mit 7mm Durchmesser haben will, in welchen Schritten wähl ich da am besten die Größen der Bohrer???

Wie gesagt, hab das selber immer so gemacht, allerdings vergessen wie ich da genau vorgegangen bin!

Am besten du nimmst einen Bohrer mit nem Durchmesser von 7mm



[Fusionwedge]

Ich denke mal, du fängst mit einem mm an
Und gehst immer 2mm weiter

Und zum Schluss mit nem zB 12er drehst du die groben überstehenden "Kanten" ab.
Sry, aber ich weiß nicht, wie man das nennt.



[frantic]

Am besten du nimmst einen Bohrer mit nem Durchmesser von 7mm

Auf die Idee hätte ich kommen sollen!:screwy:

Das ist mir schon klar, aber da ich keine Standbohrmaschine hab gibts ein besseres Ergebnis, wenn ich mit kleineren Bohrern anfange und dann immer größer werde! Ist ein paar Posts vorher zur Sprache gekommen.
Wenn ich sofort den 7er nehme besteht einfach die Gefahr, dass der mit der kleinen Körnung nicht so richtig klar kommt und das wäre Mist...ist mir schon oft genug passiert!

Deswegen frag ich mit welchen Größen ich idealerweise arbeiten sollte!?

[Edit] @Flo
Weiß was du meinst. Nennt man das nicht Entgraten? Oder irgendwie sowas....egal, hauptsache man versteht worum es geht!
Danke für den Vorschlag!



[Bierschinken]

Einfach mit ankörnen, mit 1mm anbohren dann 2mm, dann 3mm, dann 5mm und dann 7mm. Danach evt entgraten, ich machs mit ner (Rund)Feile.



[Patzwald]

zum entgraten nimmst du einfach einen viel größeren bohrer und drehst den paarmal mit der hand in das kleinere loch. schon gibt es saubere ränder.
oder nimmst nen senker damit wird es dann perfekt.

habe mir nen hand endgrater selbst gebastelt aus nem feilenheft und anstatt ner feile ein senker rein. voila fertig. oder kauf dir einen sind nciht teuer und in jedem baumarkt zu haben.

vorbohren kann sehr hulfreich sein wenns schön und vorallem genau werden soll.



[frantic]

Besten Dank an euch!!!

Werd morgen früh weiter machen, hab leider heute abend keine Zeit mehr dafür!
Senker hab ich einige hier, das wusst ich auch noch von den letzten Bohrarbeiten an Alu! Danke aber trotzdem nochmal für den Hinweis!

Wenn ich fertig bin werd ich mal mein Endergebnis präsentieren. Bin mal gespannt was das mit dem Löten gibt! Hab zwar schon so manche Sachen gelötet aber noch keine Platinen. Und dann ist die auch noch so klein!
Naja...



[screamer04]

die macht ihr die platinen?
kauft ihr rohmaterial und macht es euch zurrecht? wenn ja, wie macht ihr das?
oder kauft ihr alles schon fertig? wenn ja, wo?

EDIT: macht ihrs so? http://diy.musikding.de/content/view/20/13/



[Böhmorgler]

EDIT: macht ihrs so? http://diy.musikding.de/content/view/20/13/

Bei einfachen Dingen, kannst Du Dir das Ätzen auch sparen. - Also so: http://diy.musikding.de/content/view/17/13/



[Bierschinken]

Lochrastern find ichc übrigens deutlich umständlicher als Platinen ätzen.

Für ne Platine brauchste nur ne Kopie die du auf die Rohplatine aufbügelst, der Toner schmiltzt dabei und geht dann auf die Platine über.
Danach wird das 2-3 min ins Ätzbad gelegt und dann hat man ne absolut professionell aussehende Platine.

Übrigens, komplette Ätzsets gibts bei Reichelt für 7-8€. Die lohnen sich richtig und das Material reicht für 7-8 Effekte.



[Brian de Nobs]

gelöscht



[LX84]

ok da ihr alle so fleißg seid Poste ich mal miene Eigenbauten....

Explorer
http://forum.musikding.de/gallery/albums/userpics/11446/Unbenannt-1.jpg

MADAMP A15MK1 (Deluxe Bausatz)
http://www.ford4all.de/hp/madamp/madmap8.jpg

MADAMP TOP Gehäuse im Recty Style
http://www.ford4all.de/hp/top/top7.jpg

MADAMP A15 Footswitch
http://forum.musikding.de/gallery/albums/userpics/11446/normal_switch.jpg

1x12" Box mit Eminence Legend V12
http://www.ford4all.de/hp/box/box13.jpg

FX BOARD
http://forum.musikding.de/gallery/albums/userpics/11446/board.jpg

Die Baudokumentationen findet ihr wenn ihr den LINK in meiner Signatur nutzt....

BdN

ähm
is ja wirklich sehr cool...
aber du bist im falschen thread.
es geht hier eindeutig um selbstgebaute EFFEKTGERÄTE
und ich seh kein einziges bei dir...
es gibt aber passende threads für selbstgebaute gitarren und selbstgebaute Amps... also bitte dort posten



[Brian de Nobs]

habe es gelöscht ... das forum ist irgendwie unübersichtlich und total vollgestopft...

naja ....

BdN



[screamer04]

so nun habe ich mich auch entschlossen mir mein erstes effektpedal selbst zu bauen und somit in die DIY gemeinde einzusteiegen !
es soll der range von musikding werden!
habe vorher bestellt und bin schon ganz gespannt wann alles kommen wird.
ich werde ihn höchstwahrscheinlich matt-schwarz oder VW/AUDI blau-schwarz metallica lackieren!
goldene schriftzüge und ein goldener gibson les paul knopf soll dran kommen!
das design werde ich mir aber noch genauer überlegen und ein paar entwürfe/vorüberlegungen machen, bis der range da ist!
bilder werden folgen



[kusi]

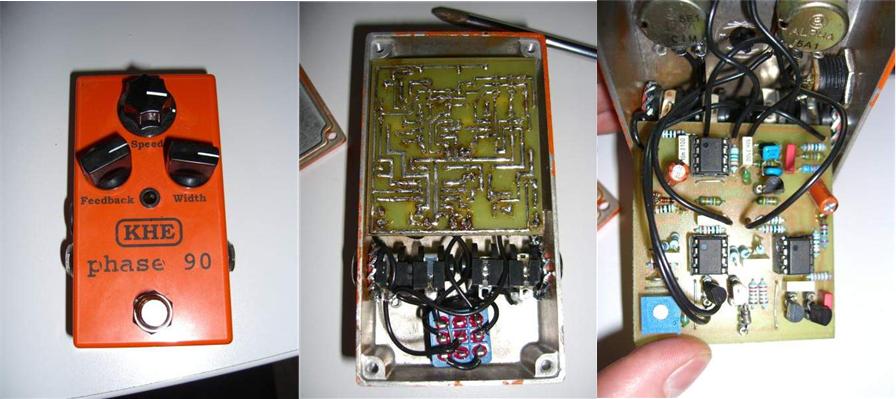

KHE Phase 90



[Josh TE]

sehr schöner phaser.
ist das ein MXR-Clone?
Sag mal Kusi, wie machst du eigentlich die Platine?

Gruß
Josh



[Bierschinken]

sehr schöner phaser.
ist das ein MXR-Clone?

WEnn das Ding Phase 90 heisst ists doch offentsichtlich

Sag mal Kusi, wie machst du eigentlich die Platine?

Die wird geätzt. Das Layout auf die Platine bringen, da gibt es mehrere Möglichkeiten und dann die Platine ins Ätzbad geben.



[Josh TE]

Die wird geätzt. Das Layout auf die Platine bringen, da gibt es mehrere Möglichkeiten und dann die Platine ins Ätzbad geben.

Die 1.Frage bezog sich darauf ob er irgendwas modifiziert hatte
und die Frage 2 bezog sich auf die Leiterbahnen auf der Platine von Kusi.
Das sieht aus als hätte er da Lötzinn lang gelegt.

Nichts für ungut aber eigentlich hatte ich ja auch Kusi angesprochen da er ja das
Ding gebaut hat



[OneStone]

Ich frage mich, da ich diesen Thread nun auch mal gelesen habe, eines: Kann hier mal jemand einen Effekt präsentieren, den er NICHT irgendwo nachgebaut oder umgebaut hat, sondern der eine Eigenentwicklung ist?

@Kusi: Deine Geräte sind echt top, nur solltest du das Kolophonium da wegmachen, das sieht so nicht sooo toll aus

MfG OneStone

(Mein kleiner Zerrtreter kommt dran , wenn ich Zeit hab, da muss ordentlich Glas rein ^^)



[jimi?]

@ kusi Schniker Phaser



[Ataxia]

Türlich ist der modifiziert und kein 1:1 clone vom phase 90 - Hat doch drei Potis!?!?!?

sieht aber echt schick aus.
