Basteln liegt mir einfach im Blut

[PeterHadTrapp]

Dass Bastelprojekte irgendwie nie richtig fertig sind gehört ja so oder ...

Jedenfalls habe ich heute nach drei Tagen rumprobierens die Dunlops Low-Tension 40-100 wieder runtergeschmissen.
Mit denen musste ich die Saitenlage deutlich anheben, weil vor allem die E- und A-Saite rumschlabberten wie blöde, so dass es viel mehr schepperte und schnarrte.
Jetzt sind die R.Cocco 45-105 drauf, die klar mehr Saitenspannung haben. Ich muss jetzt wieder ein wenig mehr zulangen (ist aber völlig undramatisch) beim Greifen, aber die Saitenlage finde ich jetzt richtig angenehm.
Kann das sein, dass sich auch der Hals bei gleicher Halsstabeinstellung mit den stärkeren Saiten etwas mehr krümmt ? kommt mir so vor und wäre eigentlich nicht unlogisch.



[j.konetzki]

Ja, schaut sehr gelungen aus! Gibts vll. noch ein paar Detailbilder? ... gerade auch von den kompromissbehafteten Stellen?

Hehe ... Ich bin ja im Grunde genau so unsicher bedingt durch mangelnde Erfahrung als Bassist ... ich hatte mir ja auch die Mühe gemacht ein paar Soundflakes online zu stellen ... jedoch ist man auf die tonalen Fähigkeiten meine DIY Basses leider nicht eingegangen, was mich aufgrund eines noch nicht durchgeführten Direktvergleichs zwischen ein paar anderer Bässen noch nicht weiter gebracht hat ... Wahrscheinlich kriegen wir den Test auch erst nach Karneval hin ... aktuell finden wir einfach nicht die Zeit das in Ruhe zu machen



[PeterHadTrapp]

jou, es gibt ein paar Detailbilder. Sind aber eher "Genussfotos" als nüchterne Dokumentation von "kompromissbehafteten Stellen":



[Tobios]

Kann das sein, dass sich auch der Hals bei gleicher Halsstabeinstellung mit den stärkeren Saiten etwas mehr krümmt ? kommt mir so vor und wäre eigentlich nicht unlogisch.

Kann ich nicht mit 100%iger Sicherheit sagen, aber bei ist dem genau so



[PeterHadTrapp]

Moin

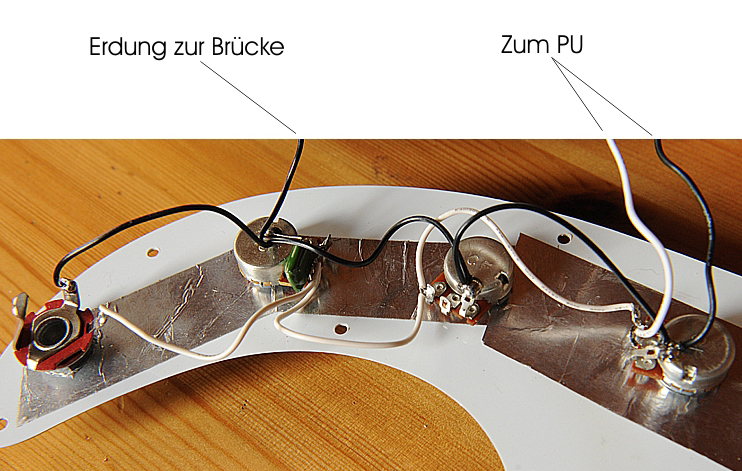

ich möchte meinen Basstard jetzt noch mit neuer Elektrik bestücken. Dazu habe ich mir ein fertig verdrahtetes Set für einen Jazzbass kommen lassen, weil der Bass ja irgendwann noch ein zweites Bridge-PU bekommen soll. Es war keinerlei Erläuterung o.ä. dabei.

Nun stellen sich mir ein paar Fragen, bevor ich den Lötkolben anschmeiße.

1. Abschirmung
Bei meinem Basstard ist das Elektrofach nur auf der Rückseite des Pickguards abgeschirmt.
Auf Bildern habe ich aber schon öfter gesehen, dass die ganzen E-Fächer mit Abschirmungsfolie ausgekleidet sind.
Ist das nötig ? Hat das Vorteile ? Falls ja, würde ich das machen.

2. Schaltung der Elektrik
Die neue Elektrik ist ja nun komplett verdrahtet und hat
2 x Volume | 1x Tone
Einer der beiden Lautstärkeregler bleibt vorerst noch arbeitslos, weil ich noch nicht weiß, wann ich ich Zeit und Muße haben werde, den zweiten PU einzubauen.
Die Regler sind alle drei parallel durchgeschaltet. Kann ich dann mit meinem vorhandenen PU einfach auf einen der Vol-Regler draufgehen und der andere hängt halt weiterhin parallel mit drauf, oder ist es besser den zweiten, solange er noch nix zu tun hat, aus der Schaltung rauszunehmen ? Mein gesunder Menschenverstand sagt mir dass das völlig wurscht sein dürfte.

3. Anschlüsse
Masse vom PU aufs Gehäuse des Potis, Signal auf den FREIEN PIN am Poti ?

Danke für Eure Auskünfte.

Gruß
Peter



[Cymon]

Hallo Peter!

Dazu habe ich mir ein fertig verdrahtetes Set für einen Jazzbass kommen lassen

Lass mich raten, ML-Factory?

1. Abschirmung
Ist das nötig ? Hat das Vorteile ? Falls ja, würde ich das machen.

Nötig meiner Meinung nach nicht, habe einige Bässe ohne Abschirmung, tun alle ihren Dienst.
Allerdings verhindert eine vollständige Abschirmung mit Alufolie, oder wenn man es ganz akurat machen will mit Klebekupferfolie, ungewollte Einstreuungen von außen und somit auch eventuelles Rauschen.
Ich wollte das auch schon länger mal bei einem meiner Bässe ausprobieren, was das genau bingt.

2. Schaltung der Elektrik
Die Regler sind alle drei parallel durchgeschaltet. Kann ich dann mit meinem vorhandenen PU einfach auf einen der Vol-Regler draufgehen und der andere hängt halt weiterhin parallel mit drauf, oder ist es besser den zweiten, solange er noch nix zu tun hat, aus der Schaltung rauszunehmen ?

Dein Verstand hat recht, du kannst den zweiten Poti getroßt unbenutzt in der Schaltung behaltenm, aufgrund der Parallelschaltung. Alles andere wäre ja auch blöde, wenn die in Reihe geschaltet wären und das Signal des oberen Potis mit durch den unteren geht und du damit dann dessen Signal praktisch doppelt in der Lautstärke regeln könntest.
Du musst halt nur zusehen, dass die Massen, sprich die Gehäuse, weiterhin miteinander verbunden sind.

3. Anschlüsse
Masse vom PU aufs Gehäuse des Potis, Signal auf den FREIEN PIN am Poti ?

Ja, müsste normalerweise der mittlere sein.

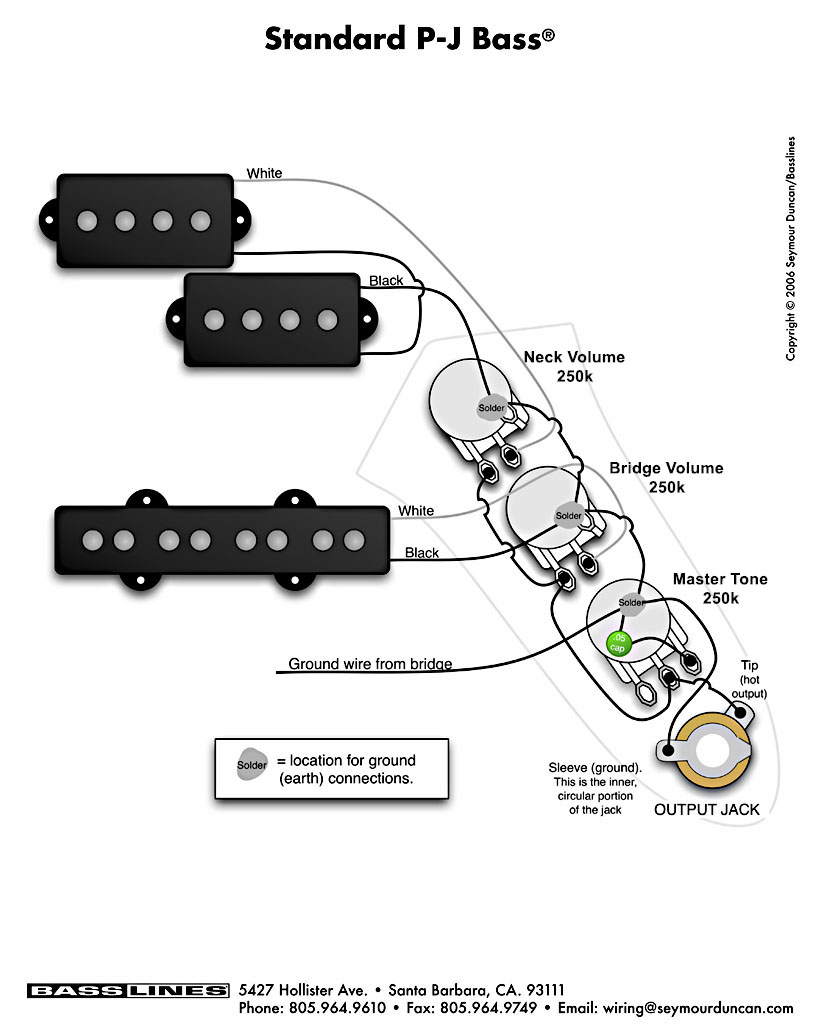

Hier nochmal in Bildform:



[PeterHadTrapp]

Lass mich raten, ML-Factory?

Jepp !

Zum Rest:
Super - Danke Dir !

Ich habe aber immer noch ein Brummen drauf - dazu die Tage mehr, also muss ich zunächst rausfinden, ob das Brummen (offenbar ein Erdungsproblem, weil wenn ich den Finger auf einem Metallteil oder eine Saite habe ist es weg) am Bass, am Kabel oder am Amp liegt.
Nun muss ich aber erstmal zum Spätdienst ...



[PeterHadTrapp]

Hallo Leute,

jetzt bin ich mit meinem Latein am Ende.
Der Reihe nach.
Mir ist vor ein paar Tagen aufgefallen, als ich mit meinem Söhnchen geübt habe, dass der Bass brummt, wenn ich etwas lauter aufdrehe.
ich habe das ganze dann auf die alte Elektrik geschoben (Potis kratzten etc.).
Das Geräusch ist weg, sobald ich ein Metallteil am Bass berühre (Kabelstecker, Saiten, Mechaniken, Brücke), also Verdacht auf ein Erdungsproblem.

Heute morgen habe ich dann, nach Cymons Posting, dran gemacht und die Elektrik umgelötet. Dabei habe ich festgestellt, dass das Käbelchen, welches die Brücke erdet keinen richtigen Kontakt zur Bridge hatte. Ah - alles klar dachte ich, dann muss es ja brummen. Also frohgemut alles zusammengebaut.
Das Kabel ist nun sehr sorgfältig aufgefächert und hat sicher Kontakt zur Brücke, die neue Elektrik ist drin, aber alles ist wie vorher. Dasselbe Brummen wie mit der alten Vergnadelten Elektrik.

Dann habe ich mal Fehlerquellen ausgeschlossen (also anderes Kabel, anderer Amp, anderer Bass) --> es liegt definitiv am Bass.

Nur so als Idee:
Weil es ja genauso ist, wie vorher, als das Erdungskabel keinen Kontakt zur Bridge hatte. Die Brücke ist eine verchromte Metallbrigde. Kann es sein, dass die Verchromung der Brücke keine vernünftige Erdung zulässt ? Eigentlich nicht oder `?
ich meine mir einzubilden, dass das Phänomen nicht da war bevor ich die Brücke gewechselt habe. Vorher war eine schwarze Metallbrücke drauf, die mir erstens nicht gefiel und zweitens hatte der Saitenabstand ja nicht zum Hals gepasst. Leider bin ich mir diesbezüglich aber nicht sicher.

Mir fällt jetzt leider nix mehr ein.



[Kermit98]

Hi.
So blöde oder simpel es klingt....probier mal ob + und - korrekt gepolt sind, also ob die gebogene Feder an der Steckbuchse auch tatsächlich nicht mit Masse verschaltet ist und umgekehrt.

Hab auch mal laaaaaaange so ein Brummen gesucht und hinterher festgestellt, das ich in der Buchse beim Löten + und - verwechselt hatte.



[PeterHadTrapp]

probier mal ob + und - korrekt gepolt

Das kucke ich mir morgen mittag nach der Schicht mal bei Tageslicht an - Danke für den Hinweis.



[Cymon]

Und, lag es an der Buchse?

Du kannst den Faktor Brücke mal dahingehend ausschließen, indem du mit einem Dremel oder anderem Metall-Schleifgerät eine Stelle an der Unterseite der Bridge abschleifst, sodass blankes Metall zu sehen ist. Dann die Brücke wieder drauf und sicherstellen, dass das Erdungskabel auch genau diese Stelle berührt.
Ich hatte so ein Brummproblem mal bei einer schwarzen Brücke. Hab sie dann unten abgeschliffen, es kam erst silber, dann rot , aber danach war das Brummen deutlichst geringer. Noch weniger könnte man wahrscheinlich erreichen, wenn man die schwarzen Reiter an der Auflagestelle der Saiten auch abschleift...



[PeterHadTrapp]

Die Sache mit der Buchse habe ich jetzt noch nicht überprüft, aber ich hatte vorhin die Bridge nochmal ab.
Die Stelle, wo das Erdungskabel unter der Brücke liegt habe ich bis aufs Grundmetall durchgeschliffen. Es war eine Schicht Chrom, eine Schicht (sehr wahrscheinlich) Kupfer und dann der eigentliche Stahl.
Ich meine, dass es jetzt etwas weniger brummt, aber weg ist es noch nicht ganz.

Heute abend, wenn das schöne Wetter vorbei ist, schraube ich das Pickguard ab und kucke mir die Belegung der Klinkenbuchse an.

Blöde Frage:
kann es sein, dass die PUs umgepolt gehören (also das weiße und das schwarze Kabel, das ans Poti geht) getauscht werden müssen oder ist die Farbbelegung soweit standardisiert, dass man sich auf weiß=Signal, schwarz=Masse verlassen kann ?

Gruß
Peter

Oder höre ich Gespenster, will sagen, dass die Preci-Splitcoils vielleicht grundsätzlich etwas mehr brummen als die PUs eines Jazzbasses ?
Wirklich störend ist das Brummen ja auch nur, wenn ich die Höhenblende ganz aufdrehe und den Verstärker merklich über Zimmerlautstärke drehe (besser kann ich das nicht beschreiben). ABer wie gesagt, wenn ich dann an ein Metallteil am Bass packe, ist es weg.

Jetzt gehe ich erstmal mit dem Kopfhörer auf den Balkon in die Sonne und übe ne Runde Bass.



[Cymon]

kann es sein, dass die PUs umgepolt gehören (also das weiße und das schwarze Kabel, das ans Poti geht) getauscht werden müssen oder ist die Farbbelegung soweit standardisiert, dass man sich auf weiß=Signal, schwarz=Masse verlassen kann ?

Ein Versuch kann eigentlich nicht schaden, Standards gibt es da eher weniger, soweit ich weiß, aber im Normalfall ist schwarz immer Masse!
Ich kenne das gut von splitbaren Humbuckern für Gitarre, da kommen dann 5 Kabel in 5 versch. Farben raus und niemand kann bei den günstigeren PUs sagen, wofür welche Farbe steht.

Wirklich störend ist das Brummen ja auch nur, wenn ich die Höhenblende ganz aufdrehe und den Verstärker merklich über Zimmerlautstärke drehe (besser kann ich das nicht beschreiben). ABer wie gesagt, wenn ich dann an ein Metallteil am Bass packe, ist es weg.

Also wenn es sich wirklich nur um ein leises Rauschen handelt, anstatt um ein mächtig lautes Brummen, dann ist da teils auch normal. Ich habe auch zwei oder drei Bässe, bei denen genau dasselbe wie bei dir der Fall ist, alles günstige Bastelbässe.



[PeterHadTrapp]

alles günstige Bastelbässe.

ey hörma ... da sind doch lauter edle Teile verbaut.

mich wundert halt immer noch, dass der Billig-Jazzbass von Harley-Benton das nicht macht, bzw. DEUTLICH weniger.
Auffm Balkon stehen und in der Sonne vor sich hinbassen macht echt Laune. So warm, dass ich da jetzt fast ne Stunde im T-Shirt stand, die Nachbarn halte mich eh für leicht bekloppt ...



[Kermit98]

Oder höre ich Gespenster, will sagen, dass die Preci-Splitcoils vielleicht grundsätzlich etwas mehr brummen als die PUs eines Jazzbasses ?Wirklich störend ist das Brummen ja auch nur, wenn ich die Höhenblende ganz aufdrehe und den Verstärker merklich über Zimmerlautstärke drehe (besser kann ich das nicht beschreiben). ABer wie gesagt, wenn ich dann an ein Metallteil am Bass packe, ist es weg.

Mag schon sein, aber Dein Problem ist ja, das dein Körper die Masseschleife bildet..... wie gesagt, erstmal die Basiselektrik prüfen. Vielleicht hatte deine Brücke einen Top-Kontakt und irgendwas an deiner grundsätzlichen Verkabelung ist verbosselt.



[PeterHadTrapp]

ich habe mir die Schaltung jetzt nochmal angesehen und kann da keinen Fehler finden. Die Brücke hat definitiv optimalen Kontakt, da bin ich mir 100% sicher.

einfach mal auf gut Glück den PU andersrum gepolt wieder anlöten ?



[Cymon]

Ne, am PU kanns eigentlich wirklich nicht liegen, schwarz ist international eigentlich immer Masse....

Nimm mal lieber doch den zweiten Volume-Poti aus der Schaltung heraus, vielleicht liegt es daran, dass Masse verbunden ist aber er auf Hot kein Signal bekommt, was ich mir aber auch irgendwie nicht vorstellen kann...



[PeterHadTrapp]

OK, das probiere ich aus. Kabel von PU auf den ersten Vol-Poti, den zweiten komplett aus der Schaltung nehmen.

[EDIT] jetzt ist es noch ein bisschen besser geworden, mit dem kleinen Rest werde ich wohl leben können.



[PeterHadTrapp]

zwischenzeitliche Schlussmeldung: so bleibt es jetzt erstmal bis ich irgendwann den Mut finde den zusätzlichen PU einzubauen.
Nochmal ein dickes Dankeschön an alle die mein Bastelprojekt hier unterstützt haben, ihr habt mir sehr geholfen.

Gruß
Peter



[TheBug]

Hey Peter,

das ist doch top! Ich finde er ist mit recht geringen mitteln sehr schön geworden
