Zeigt her eure Effektboards! Part III

[coxton yard]

Ja richtig, bei meinem auch. So ein Kabel liegt bei, gibt wohl verschiedene Kabel solcher Art. Einfach ausprobieren ist mir das bisschen zu riskant...



[LP Hannes]

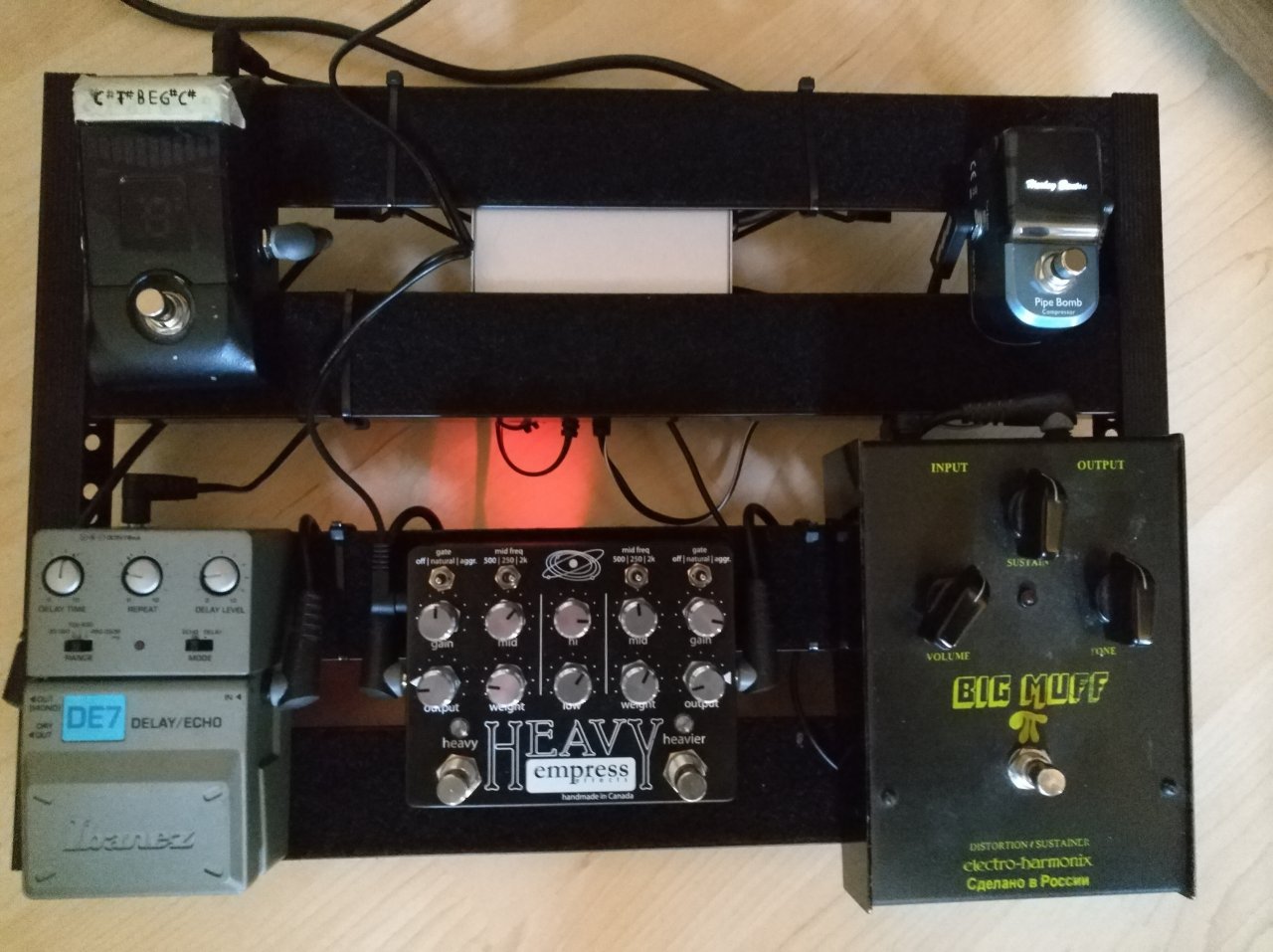

Anhang anzeigen 612677
Einzige Ernüchterung: 300mA mindestens, kann es also mit meiner Power Plant Junior nicht nutzen (oder doch mit einem Y Kabel wenn ich zwei Buchsen gleichzeitig nutze? Oder verdoppelt sich dann auch die Voltzahl?).

Das gelbe Y-Kabel, welches dem Power Plant Junior beiliegt verdoppelt nur die Stromzufuhr. Allerdings sind das auch noch keine 300mA. Vielleicht funktioniert es aber trotzdem.
Versuch macht kluch...

Ahh zu langsam...da war einer schneller.



[Smoke165]

Das gelbe Y-Kabel, welches dem Power Plant Junior beiliegt verdoppelt nur die Stromzufuhr.

So ist es. Ich betreibe selber mit dem Kabel meinen Jamman Express XT, welcher 200mA sehen will. Von daher kannst dus ruhig ausprobieren. Schlimmstenfalls funktioniert das Pedal mangels Strom nicht richtig.



[Gast 215501]

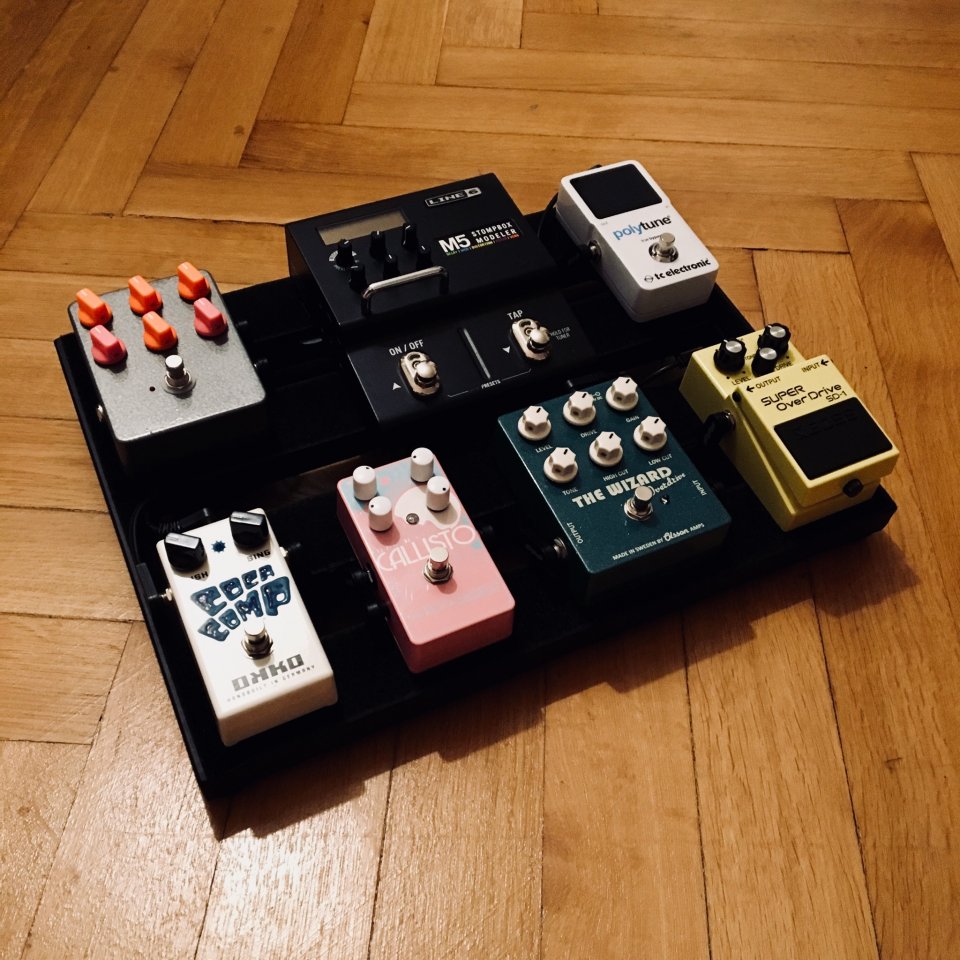

Heute ist das B-Board fertig geworden. Entgegen dem großen A-Board das nur Zuhause eingesetzt wird finden sich hier nur Pedale wieder die für die Band und unsere Musik Sinn machen.

Signalfluss ist hier:

Polytune > SD-1 > The Wizard > Callisto > Coca Comp > M5 > Joyo American

Ich gehe bei der Bandprobe aus dem L-Ausgang beim M5 direkt in den Amp. Das Joyo Pedal ist meine Notlösung sollte der Verstärker brennen. Das Board klingt jedoch auch in einen aktiven Monitor bzw. direkt ins Pult gespielt sehr gut!



[escarbian]

Schön aufgeräumtes Board
und Glückwunsch zu dem schicken Coca Comp



[Köstliches Brot]

Moin Moin,

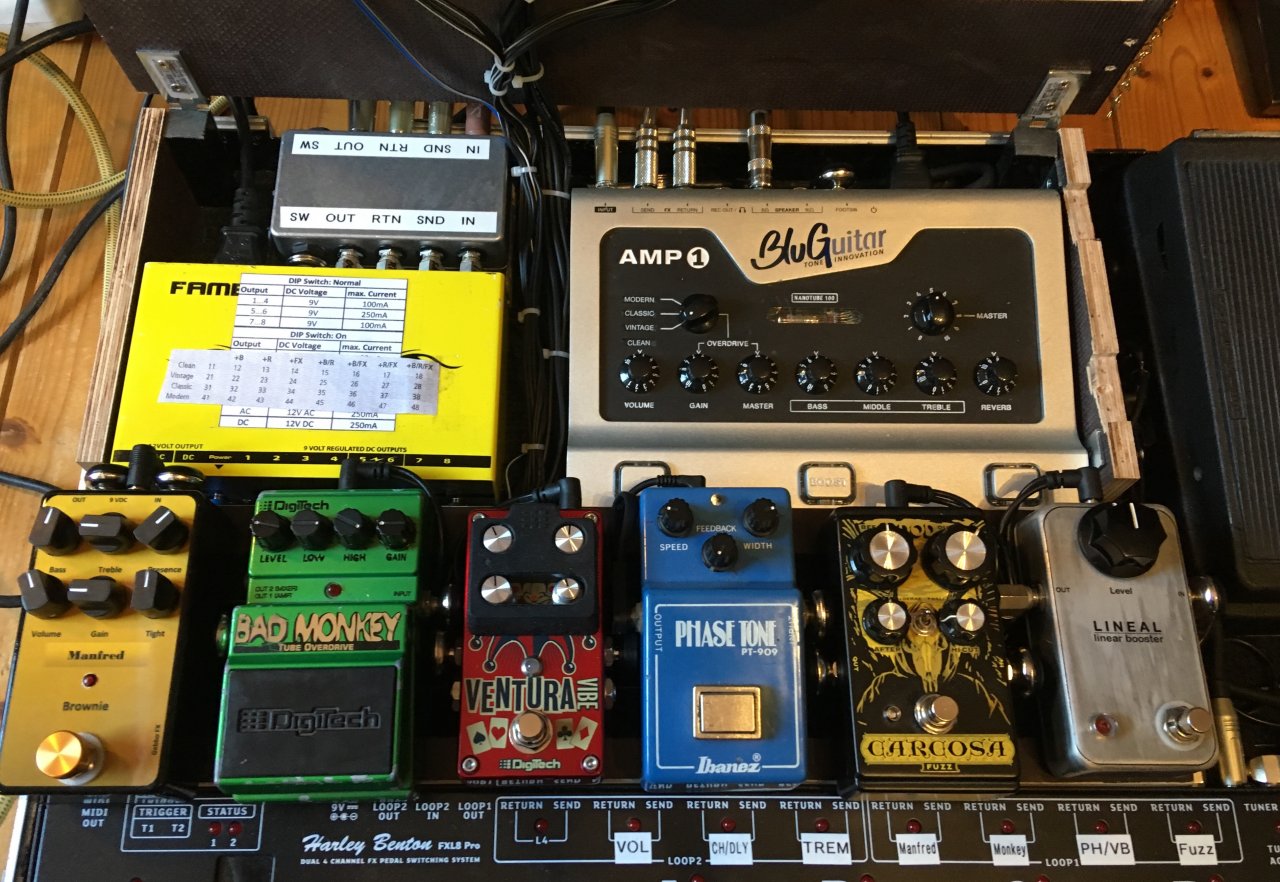

anbei mal der aktuelle Stand meines Boards mit Amp1 und Netzteil in der unteren Ebene. Als Amp fungiert wahlweise der Amp1 oder auch Marshall 6100



[kevja]

Moin,
Hier mein aktuelles Pedalboard.



[DarkStar679]

hier sind nun EHX Canyon delay, Polychorus und TC Flashback Delay hintereinander angeordnet:
Zur Erklärung.
Der rechte Teil des Boards, sind Effekte vor dem Verstärker (Compressor, Distortion, Octaver), und der Insert des Amps, hat die linke Seite des Boards:
Phaser, Canyon, Polychorus, TC Delay, Boss Reverb.
Ich finde, das ist recht flexibel so.



[DarkStar679]

und gestern habe ich noch ein kleines bass board gebaut:



[Gast 215501]

Neulich hab ich ja mein Bandboard gezeigt und grandioses Feedback bekommen. Danke dafür das Gebäck! Jetzt ist mein Board für Daheim dran.

Signalfluss:

Direct Drive - Rectoplexxx - Smart Gate - Volume Pedal - Instant LoFi Junky - Nemesis - Ditto X2 - Ventris

Der Polytune hängt am Tuner Out vom Volume Pedal. Bis auf den Platz vom Zvex hat sich beim Board lang nichts geändert. Die Pedale sind aber auch absurd flexibel und decken so ziemlich jeden (noch so verrückten) Sound ab.



[redstrat95]

Sehr schön!
Warum hast du den Looper vor dem Ventris?



[redstrat95]

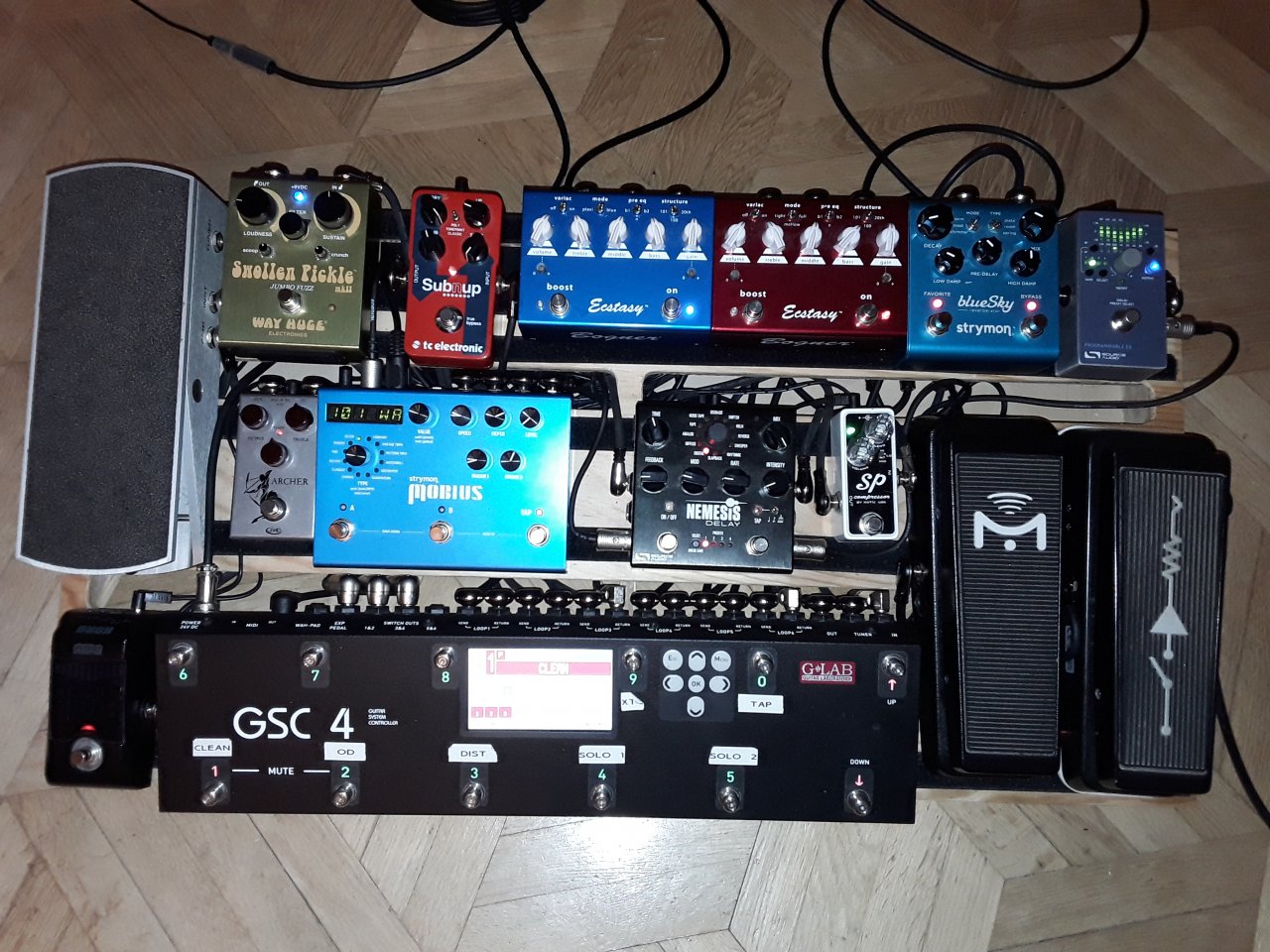

Kleines Update meinerseits:

Alter Stand

Der SP Compressor und der Source Audio EQ sind neu, der MXR Micro Amp musste dafür runter.
Aufgrund der Änderungen im letzten Jahr hat auch der MDR Isobrick nicht mehr optimal gepasst, weshalb er durch das Friedman Powergrid 10 ersetzt wurde.
Damit ist mein Effektboard nun fertig.

Der Signalfluss ist nun wie folgt:
Gitarre (PRS CU22 oder Gibson ES-335)
Wah
Strymon Mobius (der ist auf Pre/Post geschaltet, ich kann also pro Preset festlegen, ob er vor oder hinter der Verzerrung eingreift. Die Presets lassen sich per MIDI über das GSC4 steuern, außerdem lässt sich das Expressionpedal beliebigen Parametern zuweisen)
GSC4 Input
Loop 1: TC Electronic Sub N Up Octaver
Loop 2: Way Huge Swollen Pickle
Loop 3: Rockett Archer (bringt nur ein bisschen Schmutz in den Sound, kann aber bei Bedarf auch die anderen Zerrpedale boosten)
Loop 4: Bogner Ecstasy Blue (als Overdrivesound, der Boost lässt sich über das GSC4 fernsteuern (Bypass theoretisch auch, aber da er ja im Loop hängt brauche ich das nicht))
Loop 5: Bogner Ecstasy Red (als Distortionsound, Boost s.o.)
Loop 6: Xotic SP Compressor
GSC4 Output
Patch Box Send (je nach Bedarf geht es in einen Amp und dann der Rest im Loop oder mit einem Patchkabel direkt wieder in den Return)
Patch Box Return
Strymon Mobius (Post)
Source Audio Nemesis Delay (Presets werden ebenfalls per MIDI vom GSC4 gesteuert, auch hier lässt sich das Expressionpedal beliebigen Parametern zuweisen.)
Volume Pedal
Source Audio Prgrammable EQ
Strymon Blue Sky
Patch Box Out
Amp

Außerdem hängt noch der Tuner am vorgesehenen Ausgang des GSC4, so kann ich den immer aktiv lassen.



[peter55]

Damit ist mein Effektboard nun fertig.

Muhaha

Das hab ich auch schon ein paar Mal geschrieben



[Snibbert]

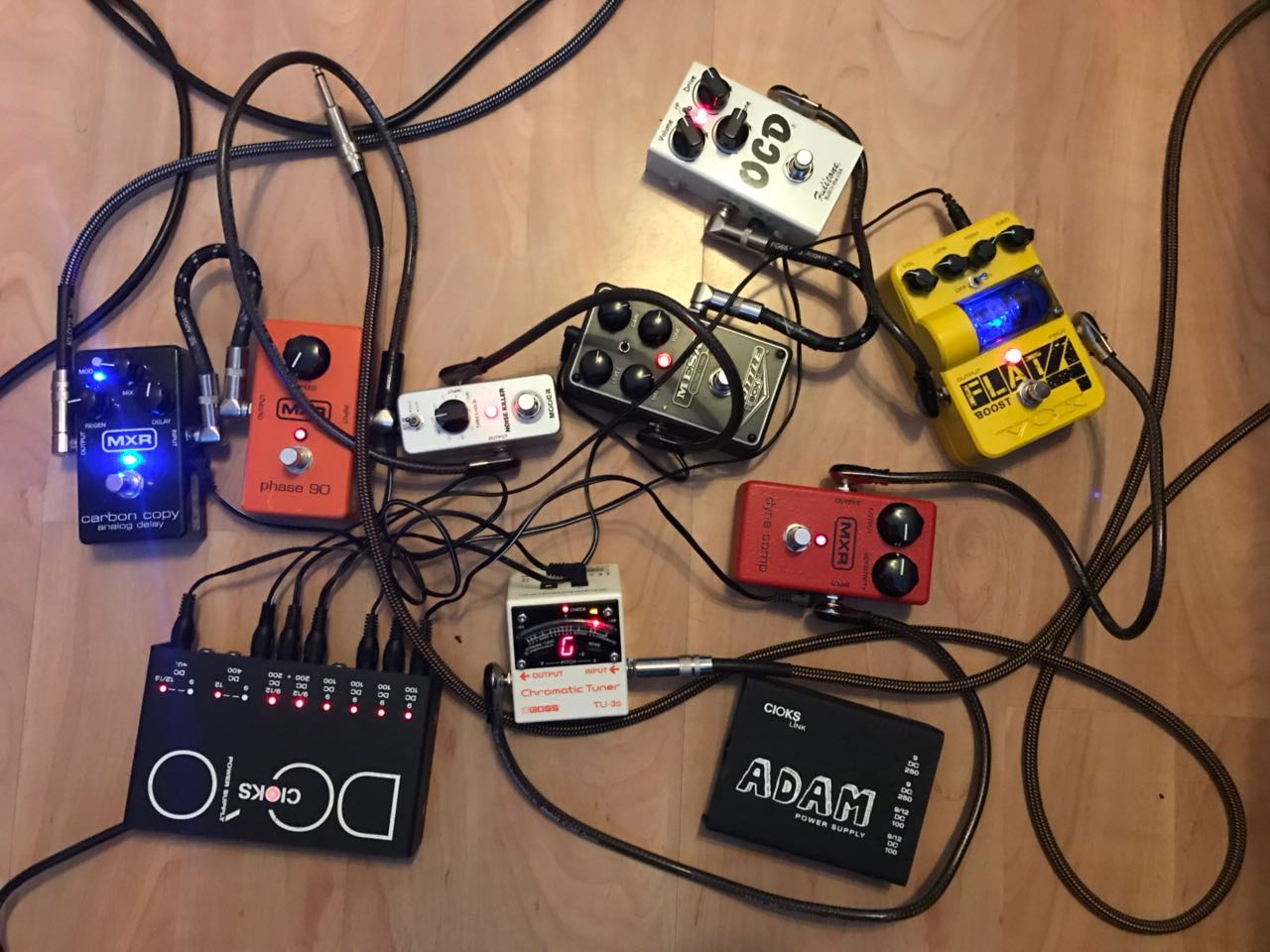

Seit ich mein Pedalboard umgestalte, herrscht bei mir einfach nur Chaos…

Anhang anzeigen 610584

Das Projekt ist nun soweit fertig.

Das gelbe Pedal sieht auf dem Bild zwar aus, als würde es abstehen, tatsächlich liegt es aber gerade am Rand auf. Dass es dennoch so wirkt, liegt an der Perspektive und dem Umstand, dass das Pedalboard geneigt ist.



[peter55]

Schön ordentlich



[Snibbert]

Schön ordentlich

Vielen Dank Ich suche nur noch nach einer Möglichkeit, die Kabel auf der Unterseite etwas besser zu führen (insbesondere die Netzkabel).



[peter55]

Ich hab meine Kabel mit Klett-Kabelbindern zusammengefasst.
https://www.musiker-board.de/threads/doku-planung-und-aufbau-meines-neuen-effektboards.673702/



[Snibbert]

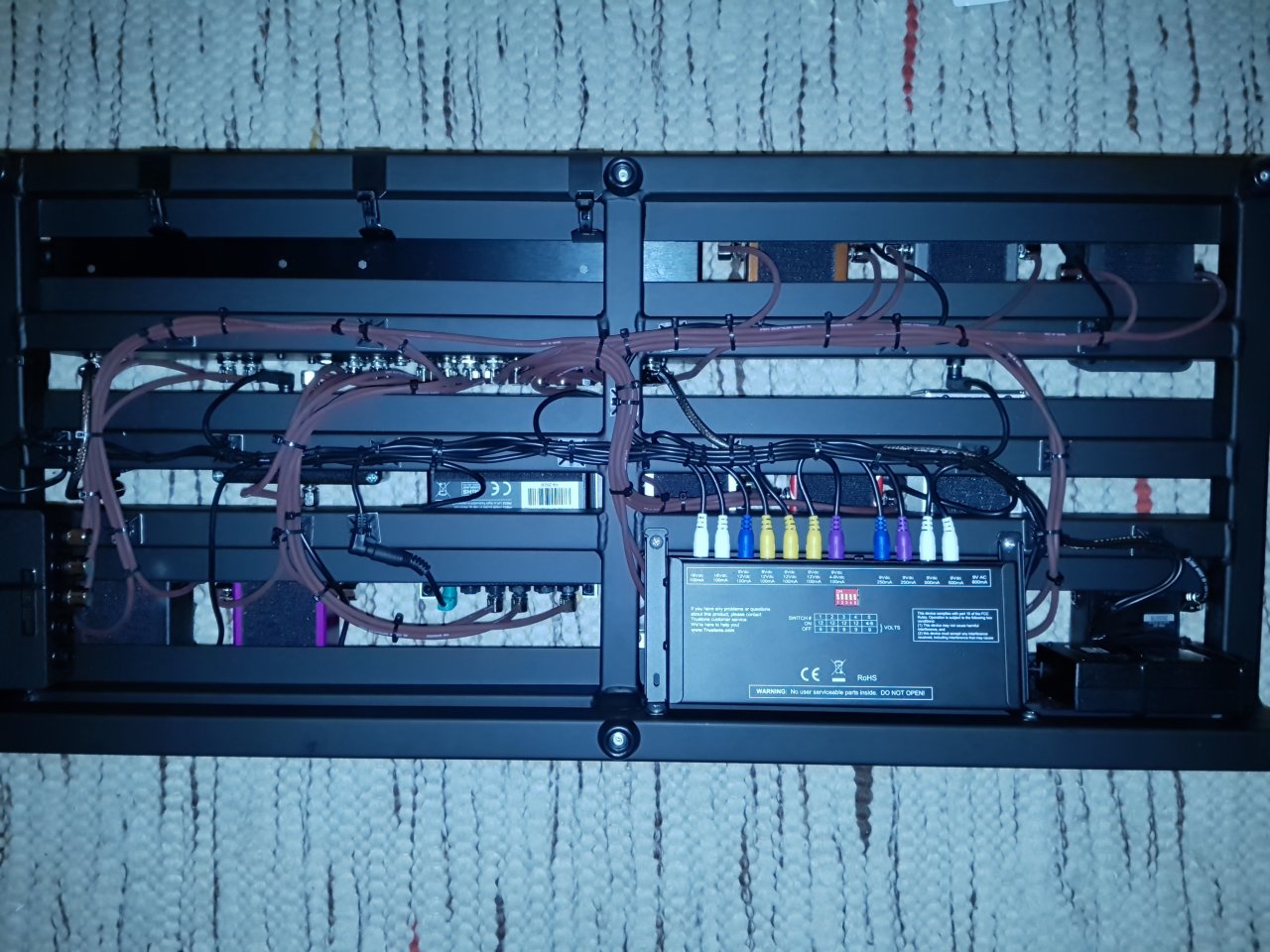

Ich habe die unten auch mit Kabelbindern zusammengefasst und mit Klebesockeln am Pedalboard fixiert. Ich schaue aber mal, ob ich die nicht irgendwie anders führen kann, damit man die Kabel, die vom Netzteil ausgehen, nicht so stark sieht.



[peter55]

Ooch ... das ist doch ok ... aber du könntest einfach ein Blende über die mittlere Lücke machen.



[Flott]

Hier mein neues Board. Bin bis jetzt sehr zufrieden
