Ein Luxor Studio Master, den ich mal zwecks "Entbrummung" in den Fingern hatte - ein sehr schön klingender Fender Clone . . .

Pfusch...



[[E]vil]

Das arge ist, er schreibt in den Kommentaren, dass er da eine Audio CD (Hammerfal - Imerial) durchgeschickt hat (er spielt das also nicht selbst).

und die frontplatt sieht aus wie mit nem schlagbohrer gezaubert... alter schwede



[Duesentrieb]

Pfusch...

Das war vor meiner "Rep", typisch früher 70er (der PT muss mal irgendwann getauscht worden sein).
Schau mal in Fender Amps aus der Zeit . . .



[matzefischmann]

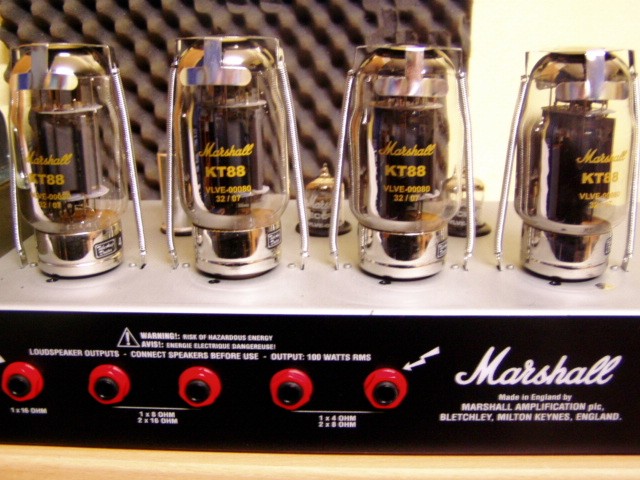

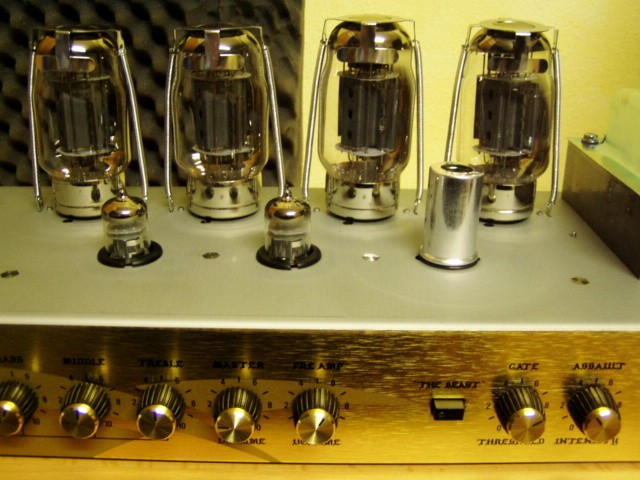

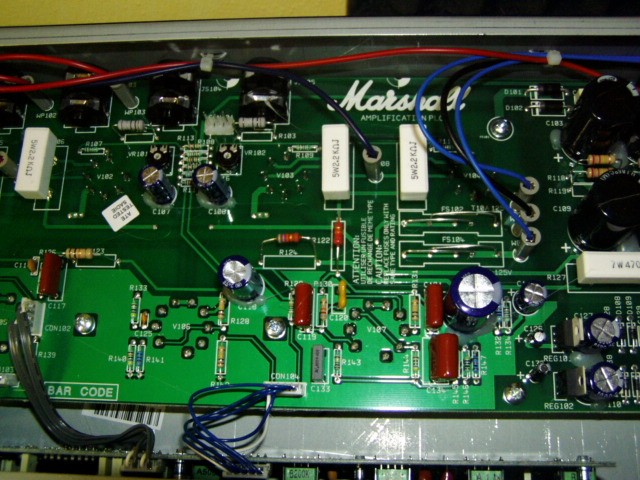

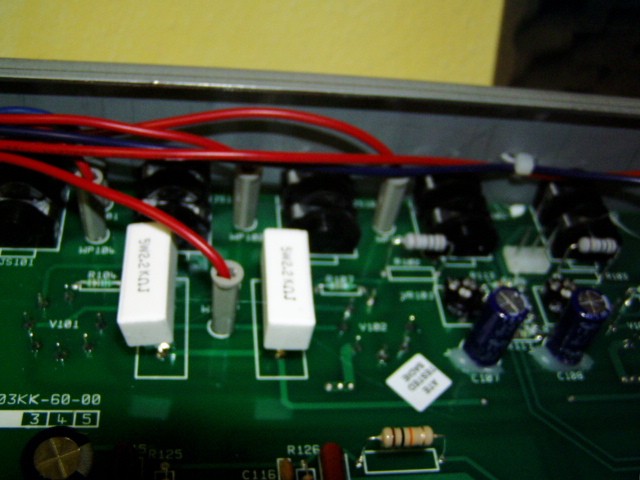

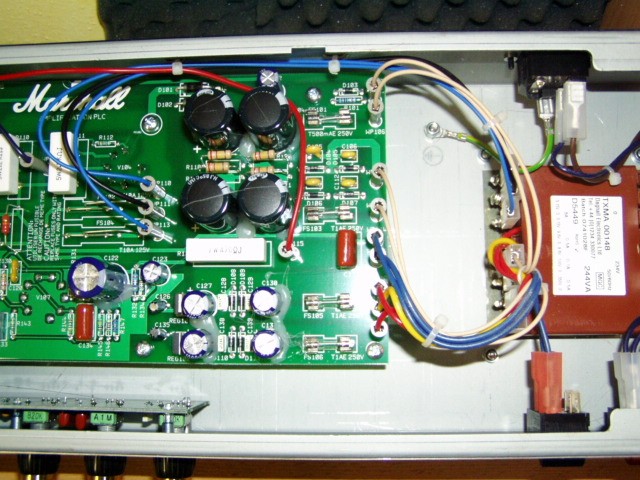

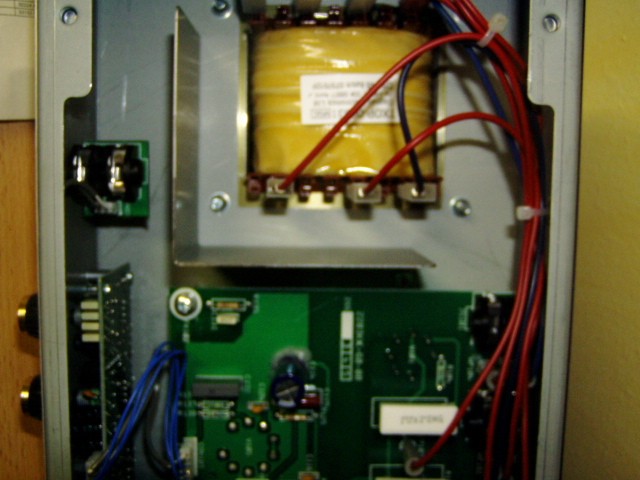

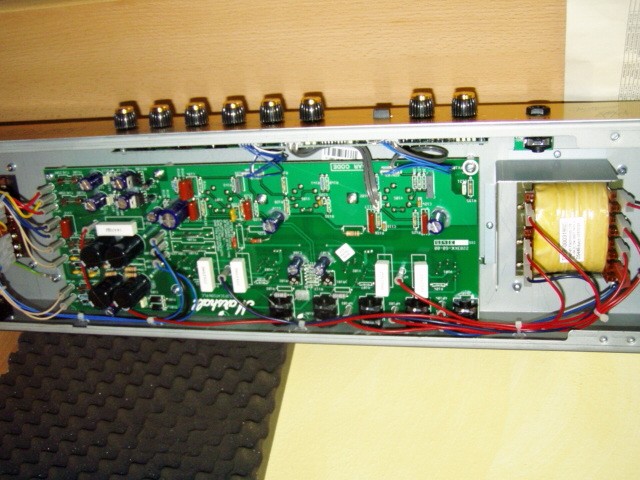

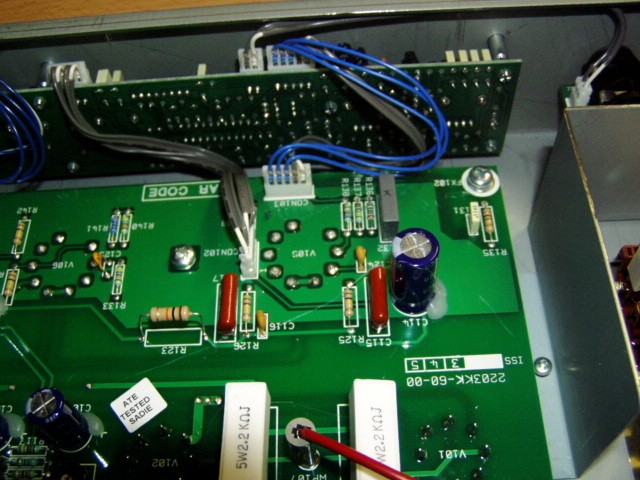

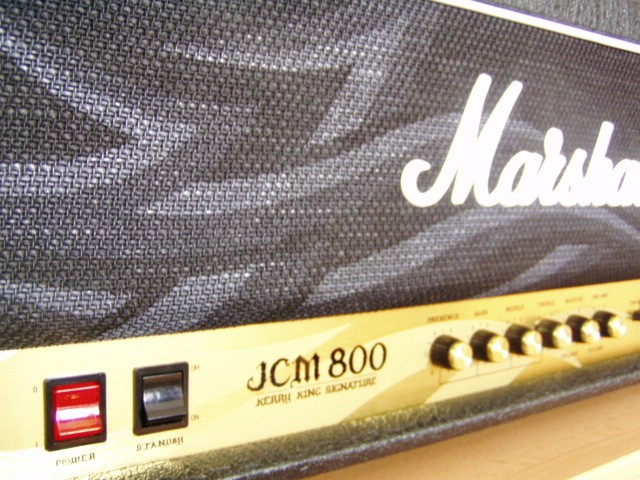

Hier ein paar Bilder meines neuen Amps. es handelt sich um einen Marshall JCM 800 2203 KK.

Grüße,

Matze



[matzefischmann]

Und noch ein paar...



[OneStone]

Die Gleichrichter Konstruktion ist da sehr witzig, die Japaner müssen doch nun wirklich nicht alles so ernst nehmen nur weil's Brückengleichrichter heißt, oder? ...

Wie klönta schon richtig bemerkt hat...

Is doch auch ne Mittelpunktgleichrichtung, oder?

...ist das keine Brückengleichrichtung sondern eine Mittelpunktgleichrichtung in Geldspar-Pfuschschaltung, wie sie auch von anderen britischen und amerikanischen Herstellern gerne verbaut wird...



[Sele]

Wie klönta schon richtig bemerkt hat...

Das nennt man Pointe ... aber M2 zeigt das ihr den spruch bis in letzte detail auch verstanden habt .



[klönta]

Das nennt man Pointe ... .

schon klar xD

Und ich find den Schmäh auch absolut treffend


Wollte es nur dumm so nebenbei anmerken

Deswegen auch dieses dämliche smiley:

Also ned so eng sehen, war ja ned bös




cheers, klöte



[mitti]

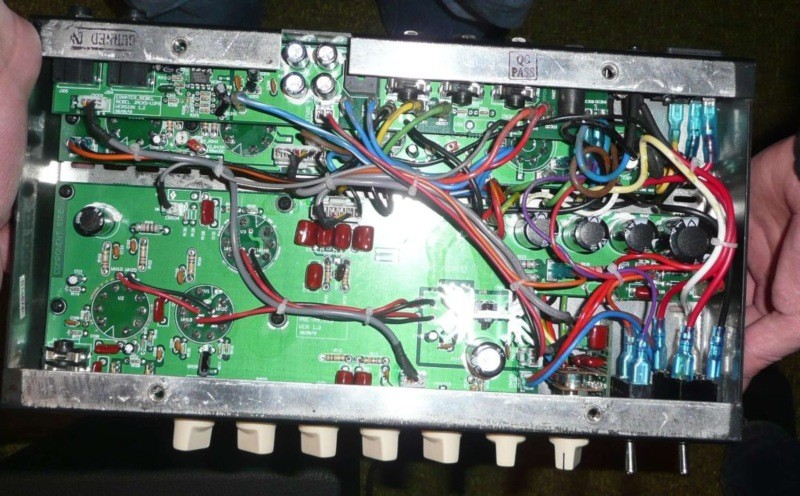

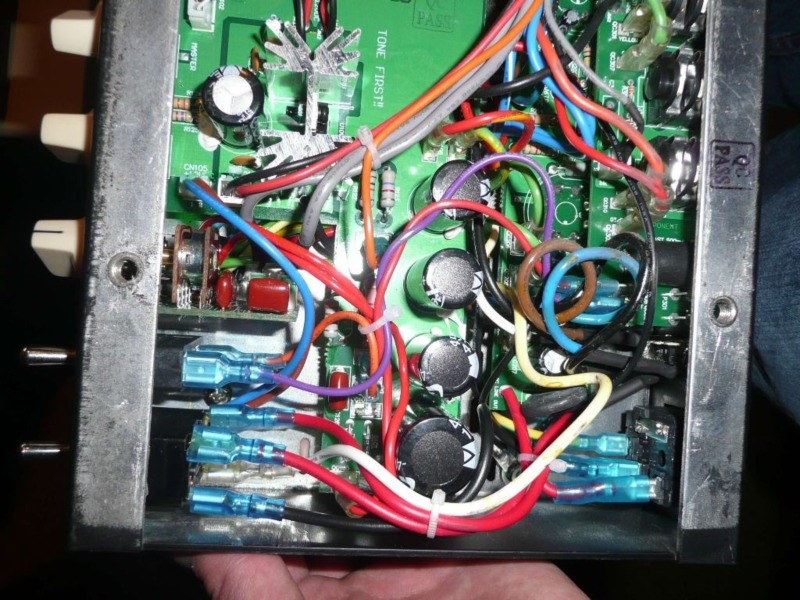

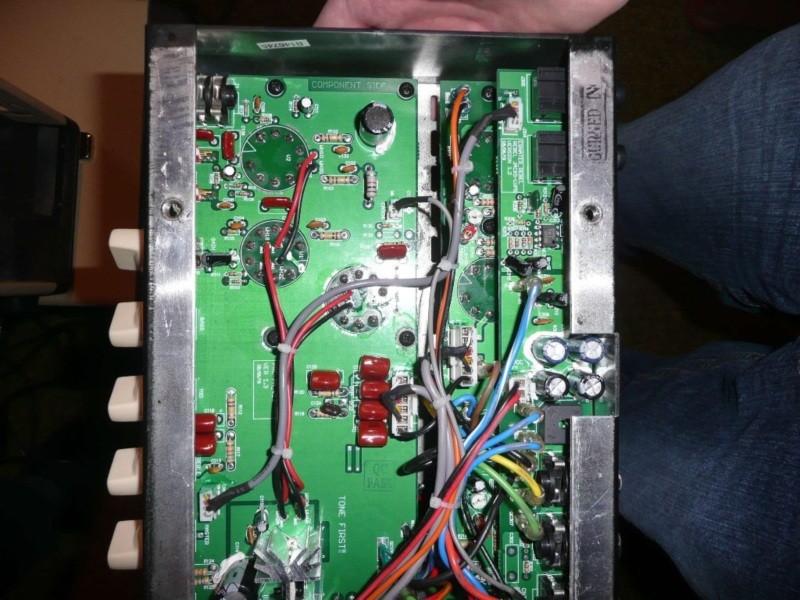

Egnater Rebel:



[Han die Blume]

Hi nochmal was Schönes: Aiken Intruder:

Ich teile seine Meinung und hätte auch nur aus farblichen Gründen diese gelben Kondensatoren benutzt...

lg

Han



[Blubber]

Hmm, wo ich grad Bilder von dem 800er KK seh...
Hat da jemand zufällig n Schaltplan für? Der Eq-Gate-Part würde mich am meisten interessieren. Der rest sollte ja so ziemlich vom 800er Re sein.

Blubb



[Han die Blume]

LG Han



[FloGatt]

Hi,

an manchen Tagen gibts hier ja eine echte Bilderflut

Eine kleine Beschreibung oder zumindest das Nennen des Herstellers und Verstärkermodell wäre allerdings nett...

Grüße,
Florian



[Everlast90]

Hey Han schöne Bilder
aber könntest du noch sagen von was für einem Model diese sind ?



[VintageBalu]

Hmm, wo ich grad Bilder von dem 800er KK seh...
Hat da jemand zufällig n Schaltplan für? Der Eq-Gate-Part würde mich am meisten interessieren. Der rest sollte ja so ziemlich vom 800er Re sein.

Blubb

Würde man den EQ part genauer erkennen (er müsste von der Front gelöst werden, sodass man ihn von oben sieht), könnte man einen zeichnen.



[Han die Blume]

Hi, kommt man da nicht sofort drauf? ;-)

Das sind:

Suhr
Trainwreck
Sound City
Metro
Nautilus
Laney
Blue Star

LG

Han

EDIT: Leider ging da oben Edit nicht mehr...

Vor allem der Sound City ist beeindruckend - war das nicht sowas wie eine Quelleamp?



[Blubber]

Ich hab die Kiste mal ne halbe Stunde in Frankfurt gespielt und der Sound is schon ziemlich geil.
Wenn das Ding zwei unabhängige Kanäle hätte, dann wer es echt ne überlegung wert. Für Rhytmus-Gitarre noch geiler als den Recti, den ich mal ne Zeit hier hatte. Leider aber nich flexibel genug um alle meine Sounds abzudecken



[VintageBalu]

Ich hab die Kiste mal ne halbe Stunde in Frankfurt gespielt und der Sound is schon ziemlich geil.
Wenn das Ding zwei unabhängige Kanäle hätte, dann wer es echt ne überlegung wert. Für Rhytmus-Gitarre noch geiler als den Recti, den ich mal ne Zeit hier hatte. Leider aber nich flexibel genug um alle meine Sounds abzudecken

Wenn ich nen Schltplan hätte, würd ich den KK doch spaßeshalber mal aufbaun.



[hoss]

Metro

Dan hab ich natürlich sofort erkannt (und zwar ist es einer von George selbst, kein Kit).



[Sele]

Vor allem der Sound City ist beeindruckend - war das nicht sowas wie eine Quelleamp?

NEIN! Sound City war teil von Dallas Arbiter. ja wenn's jetzt klingelt "hab ich doch" - richtig, das sind die mit den "Fuzz Face" gewesen... Die waren nicht billig und wurden ebenfalls in UK hergestellt. Welche billig waren, waren damals die London City aus Holland . Nichts desto trotz würd' ich bei den Sound Citys etwas aufpassen, weil die doch ein paar "macken" haben da sei nur mal der Trafo angesprochen der keine Haube besitzt, stehen montiert ist und die Kontakte freudig herausschauen...
