Tubeamp guts – Fotos der Verstärker-Innereien

[tsaG]

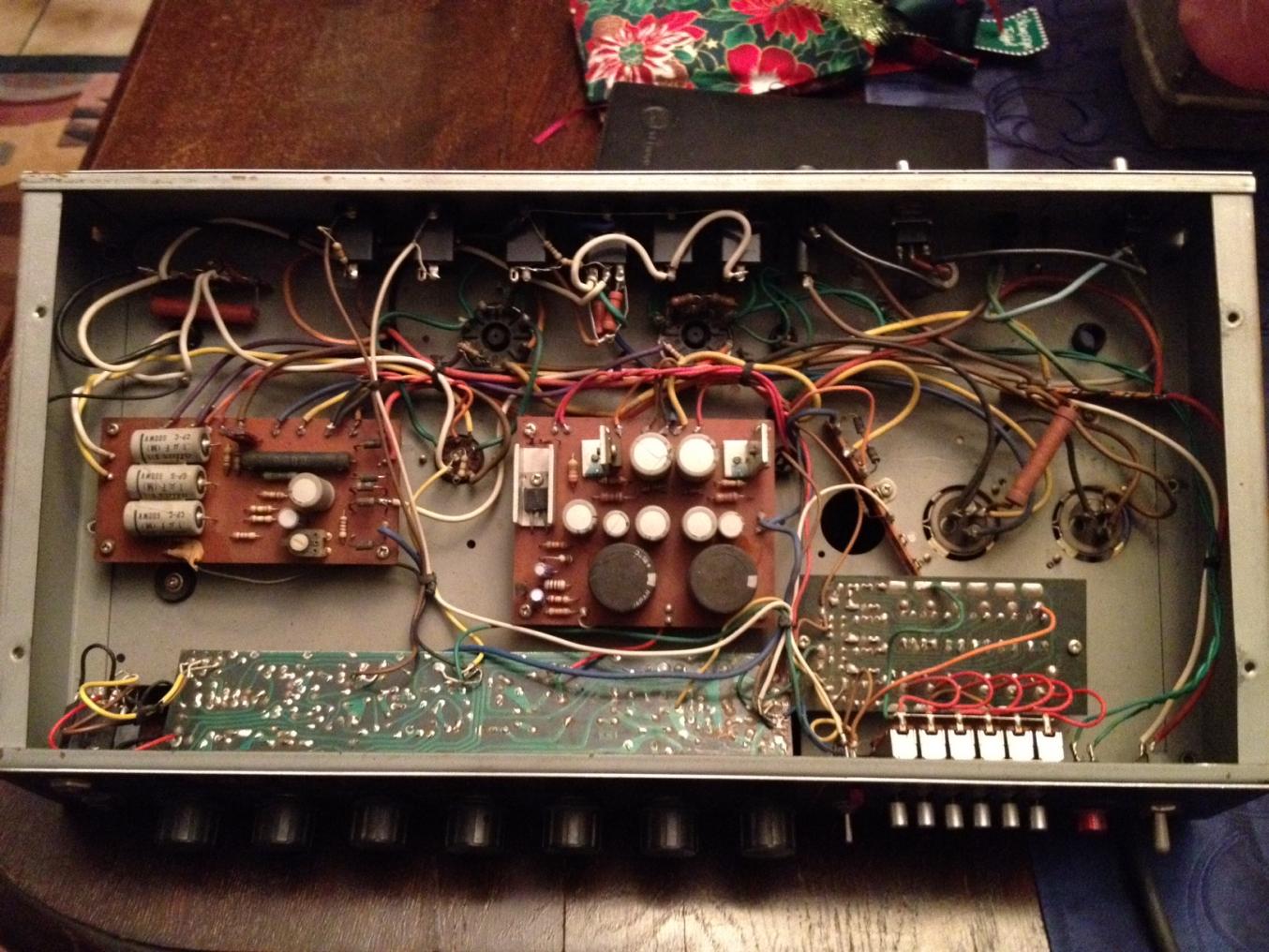

Hier mal die innereien eines Ibanez IBZ 60te Hybrid Amps aus den 60-70ern (?)



[ntotheik]

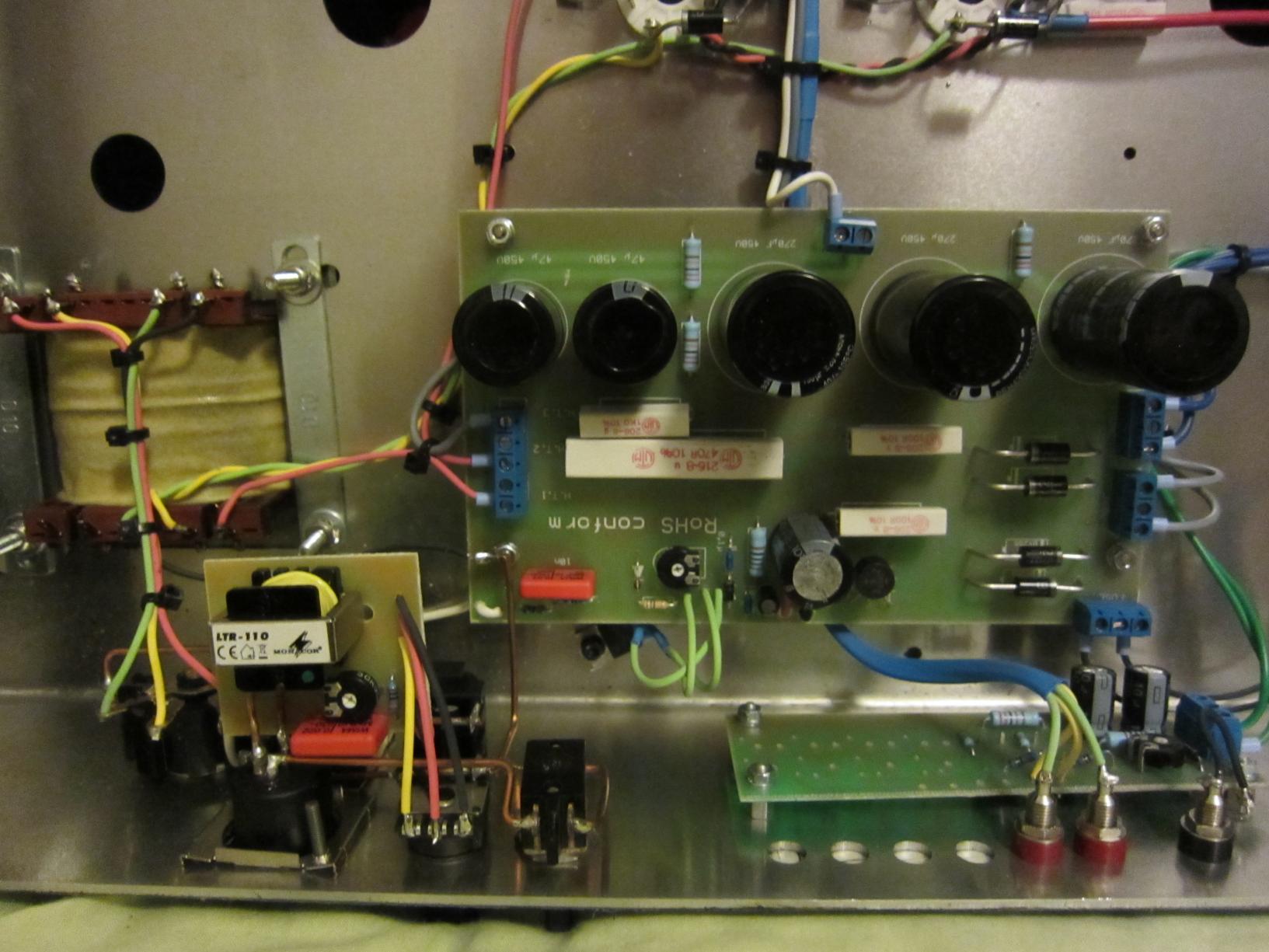

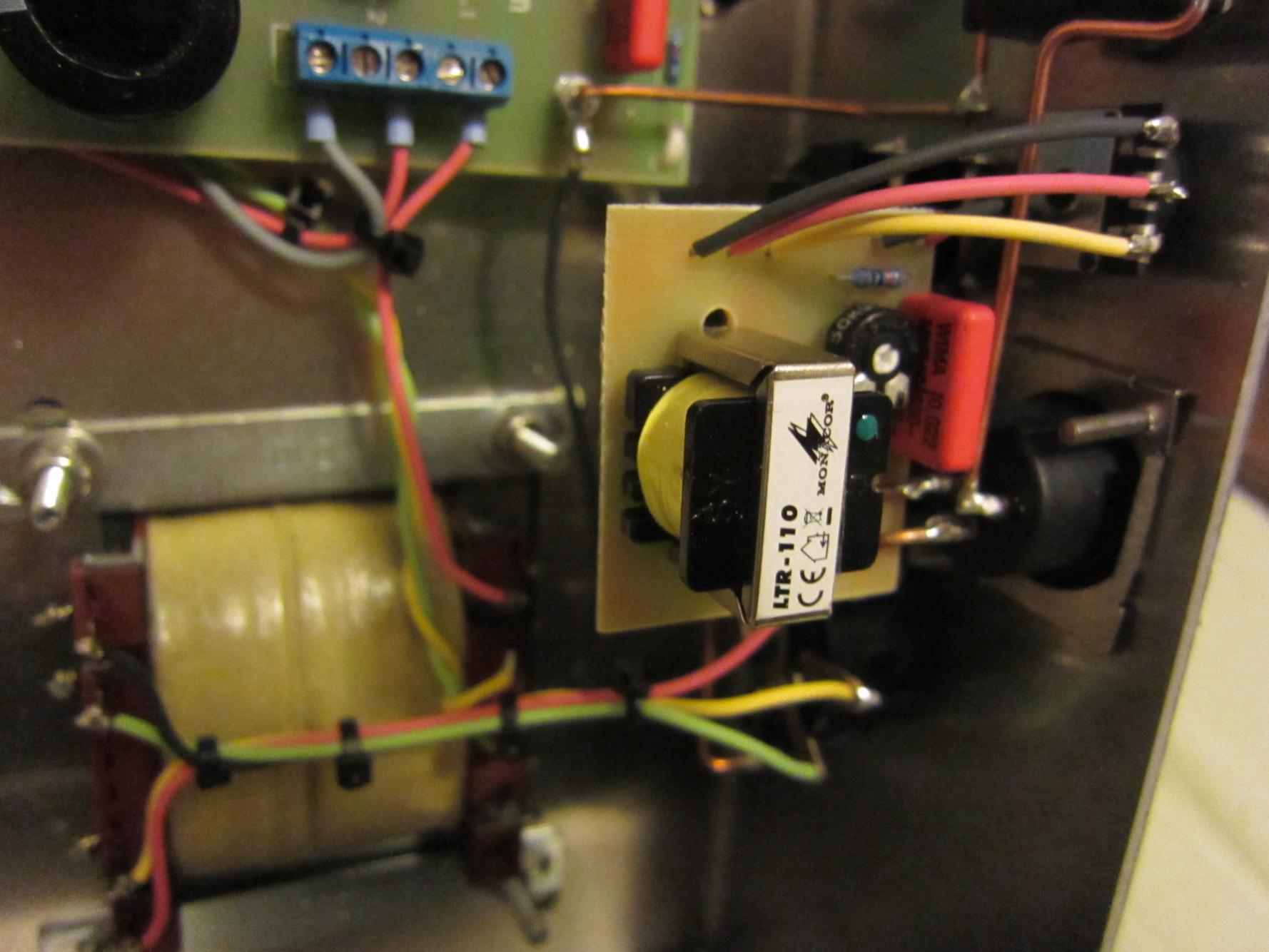

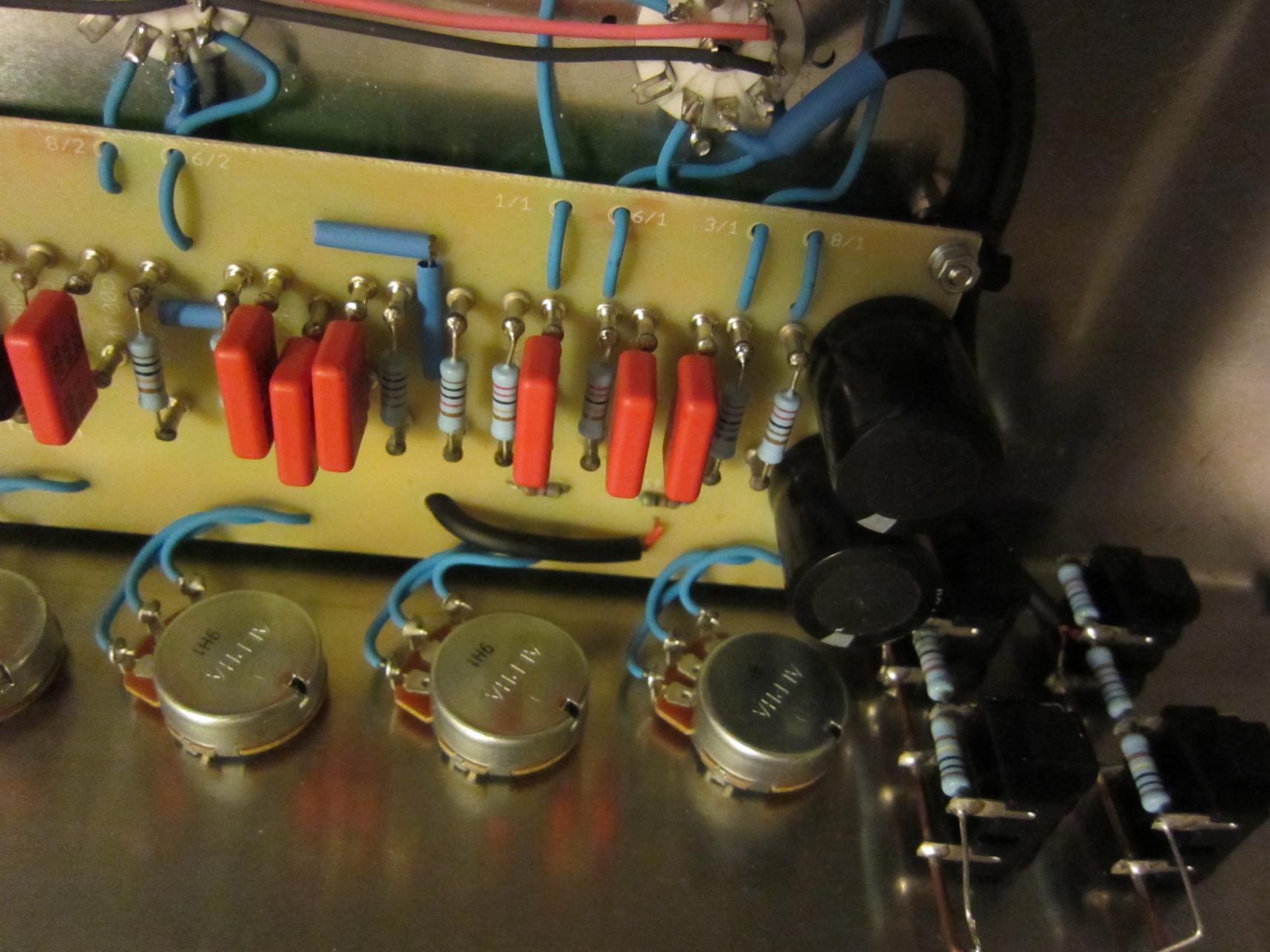

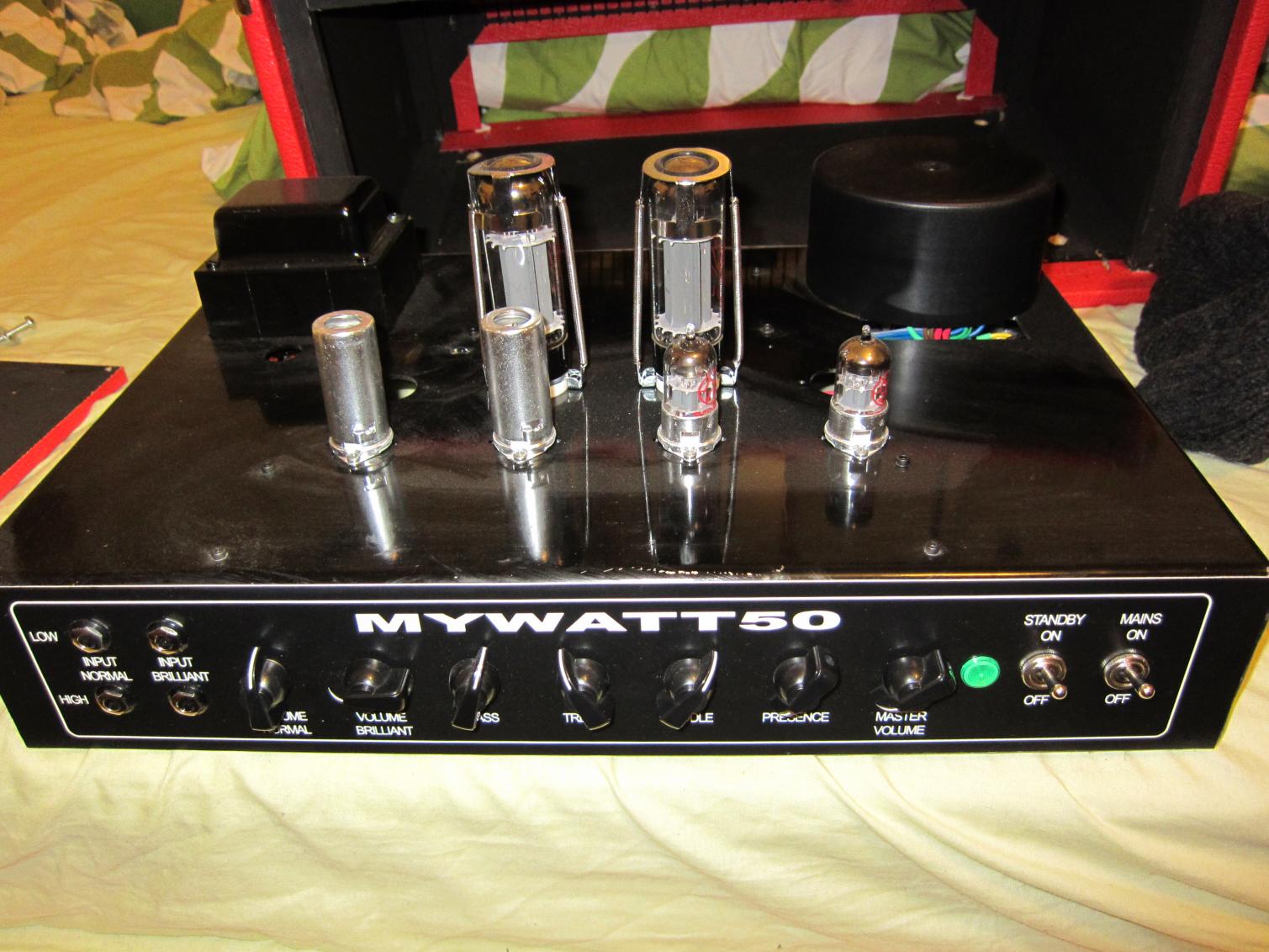

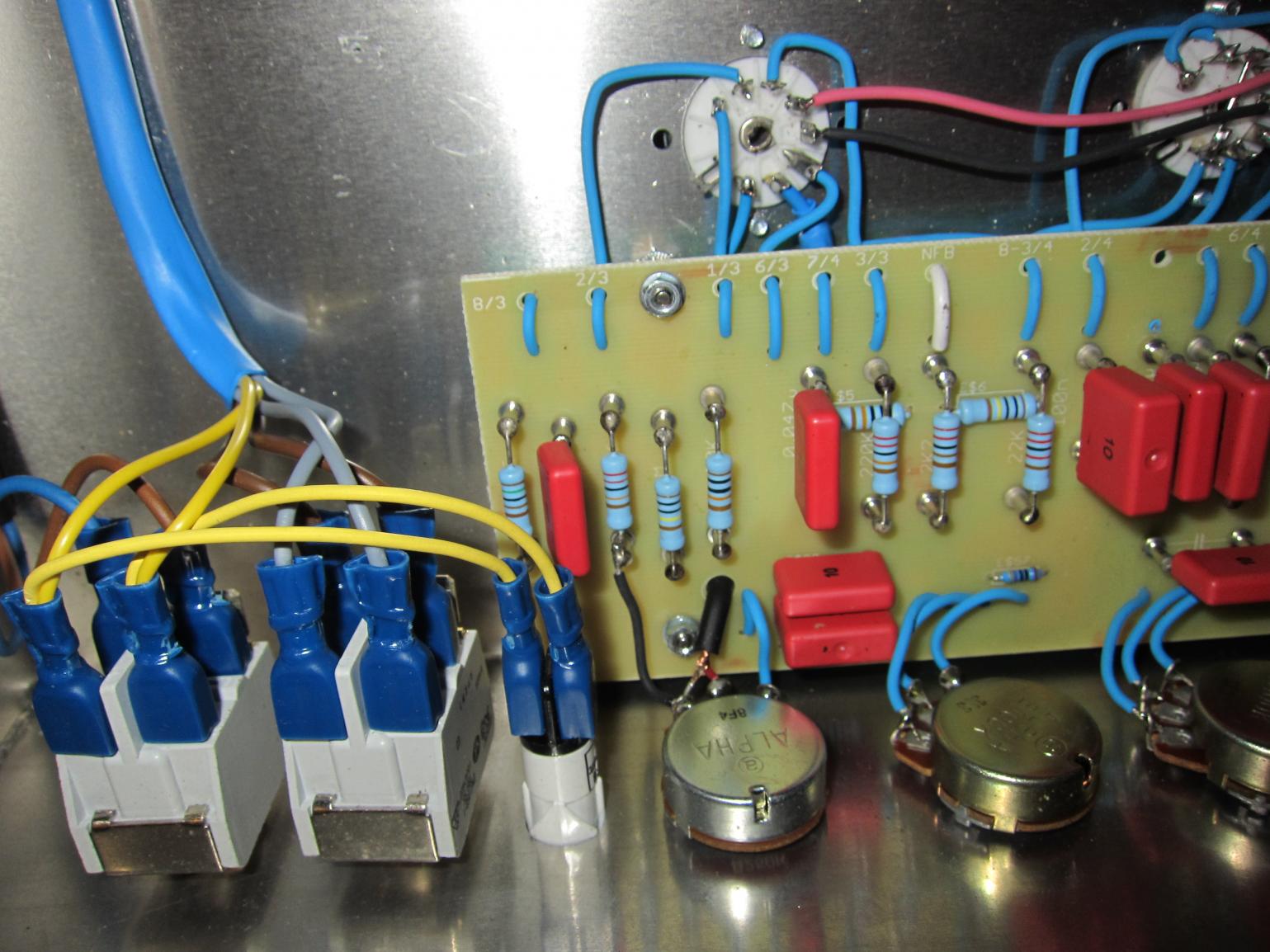

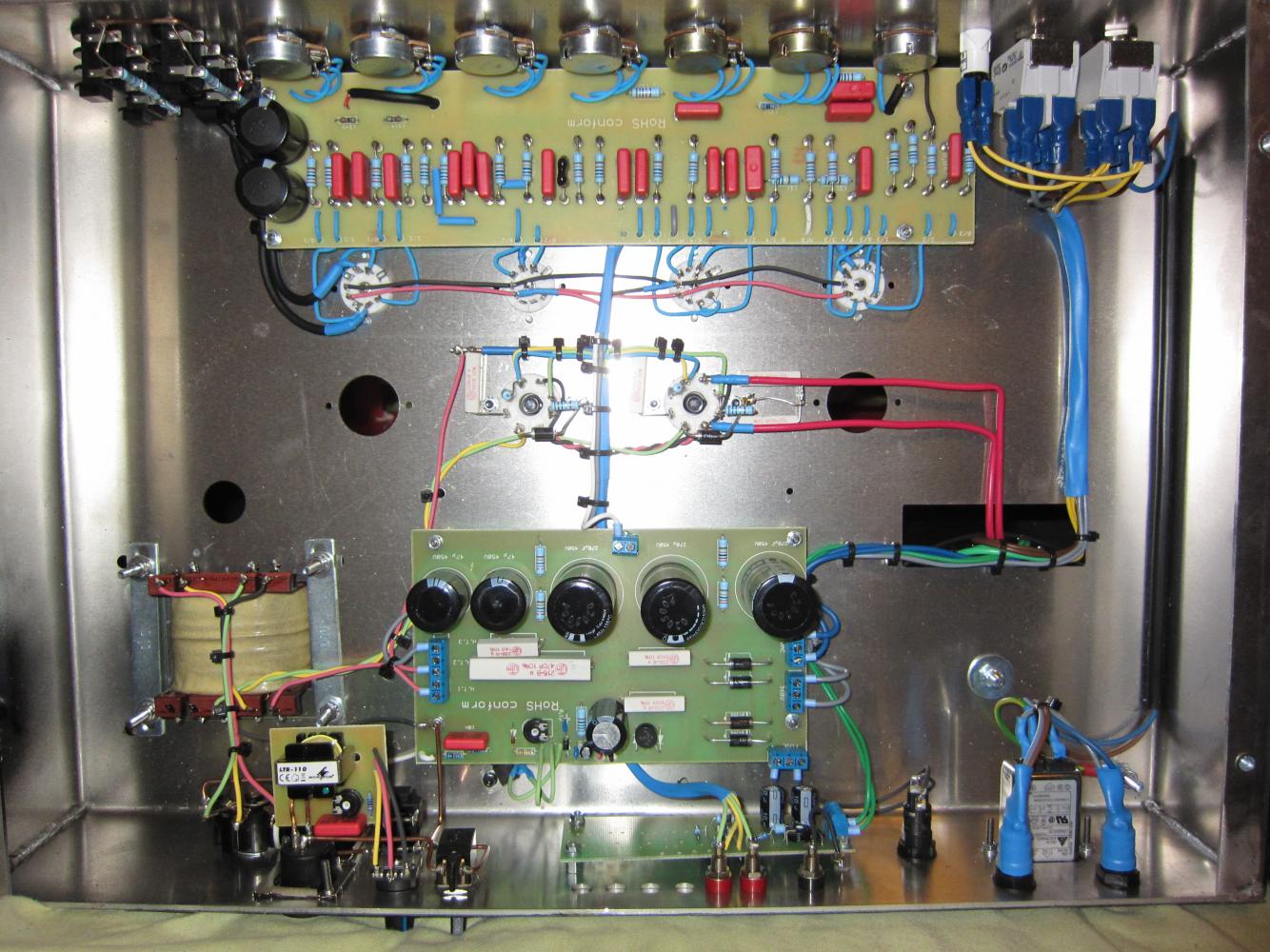

hab mal ein paar Bildchen vom Mywatt 50 vielleicht ganz interessant, auch im Vergleich zum eben geposteten Hiwatt.

http://www.captainbob.de/publicuse/hiwatt_custom-100.jpg

Ist echt ziehmlich viel Platz drin, liegt wohl daran, dass es preisgünstiger ist nur ein Chassi für die verschiedenen Modelle zu fertigen.
Die Drähtchen sind vlt. nicht so mitm Lineal verlegt wie beim Hiwatt, aber die Komponenten machen auf mich einen ziehmlich robusten Eindruck. Kenne mich da aber auch nicht so aus. Was meint Ihr?



[OneStone]

Was meint Ihr?

Ich finde, dass manche Leitungen etwas lang sind, aber ich sehe nicht, ob die nicht irgendwo befestigt wurden.

Was mich irritiert ist, dass die Vorstufenfassungen aussehen, als wären das diese billigen chinesischen glasierten Dinger, die erfahrungsgemäß ganz gerne Kontaktprobleme fabrizieren...
Kannst du da mal eine Röhre rausziehe und ein Foto von der Fassung einstellen?

MfG Stephan



[elmwood_3100]

Ich kann deine Beiträge leider nicht mehr ernst nehmen Stephan ... nicht bevor diese Bilder
wieder zurück sind :

OneStone AudioPhysics Balls Preamp (im Aufbau)

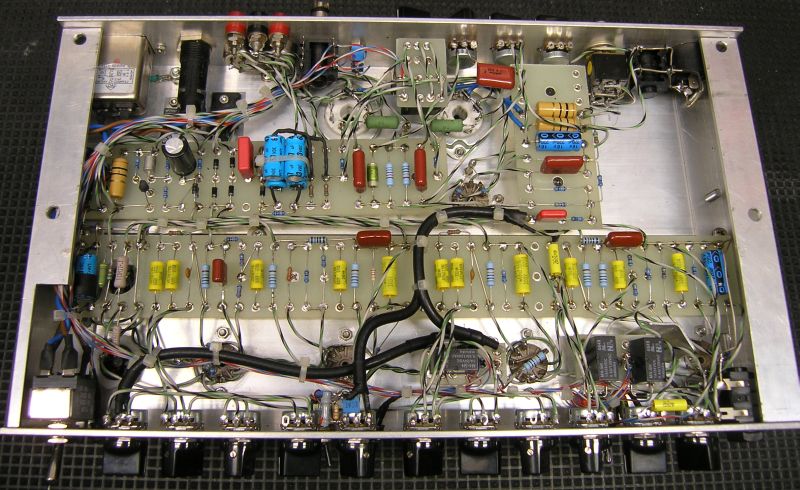

OneStone AudioPhysics 244 (Entwicklungsamp)

http://onestone.in-tim.com/@tmp/musikerboard/guts_244_001.jpg



[OneStone]

Ich kann deine Beiträge leider nicht mehr ernst nehmen Stephan ... nicht bevor diese Bilder
wieder zurück sind :

Was so ein Providerwechsel halt so mit sich bringt...

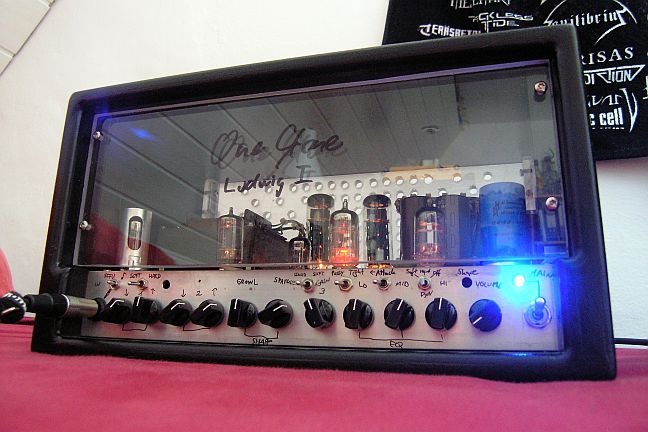

OneStone Ludwig I prototype

Falls sich jemand an dem Elko links oben stört...ich sag nur "Epoxidharz-Kleber"...

MfG Stephan



[Son of Dionysos]

Was so ein Providerwechsel halt so mit sich bringt...

OneStone Ludwig I prototype

Falls sich jemand an dem Elko links oben stört...ich sag nur "Epoxidharz-Kleber"...

MfG Stephan

woran orientiert sich dieser amp denn wenn man fragen darf?

auf jeden fall ein sehr cooles design. richtig gut gefällt mir das "einfache" geschreibe und gemale für die potis!



[OneStone]

woran orientiert sich dieser amp denn wenn man fragen darf?

An Funk, Blues, Rock und Metal. Hauptsache tight.

Kanal 1 geht von absolut unkomprimiertem Clean bis zu rockigen Sounds UND von Rock bis zu "ich hätte normalerweise gern nen Tubescreamer" - Hotrod-Sounds (Kanal 1A Clean oder British, Kanal 1B British oder Hotrodded), jeweils sehr tight oder eher weich.

Kanal 2 geht von leicht angezerrtem Clean über Crunch in tight oder komprimierend bis zu Metal, wahlweise mit mehr Attack oder normal, also an sich von so Holy Diver-Sounds bis zu Slayer...

Man kann also einen Clean/Crunch, einen Crunch/Solo Sound in alter Marshall-Manier einstellen und dazu dann den zweiten Kanal noch auf 8 verschiedene Sounds und 3 Dynamikstufen einstellen, ohne an einem Poti zu drehen. Ich hab dazu noch keinen Fußschalter gebaut, aber der hätte dann irgendwie 10 Sound-Schalter...braucht eh keiner, aber für Studio oder daheim ist es ganz nett.

Auf gut Deutsch: Das Ding ist fies, weil man selbst bei den Brett-Sounds tight spielen können muss. Ich bin für den Amp irgendwie ein zu schlechter Musiker, aber ich sehs als Ansporn, das zu ändern

auf jeden fall ein sehr cooles design. richtig gut gefällt mir das "einfache" geschreibe und gemale für die potis!

Frontplatten fräsen lohnt sich bei einem Prototyp irgendwie nicht, weil man andauernd die Beschriftung ändert. Edding ist dein Freund

MfG Stephan



[Don Rollo]

Ich finde das Design wirklich cool. Das hat etwas sehr ehrliches.

Zum Kontrast mal Massenproduktion aus Korea: Blackstar HT1R:



[OneStone]

Was ist denn das für ein großes SMD IC?

MfG Stephan



[Iced_tea]

Was ist denn das für ein großes SMD IC?

Müßte der Hall sein.



[OneStone]

Danke Iced_Tea, das vermute ich auch

Übrigens mal was zum Thema "MIL Spec Verdrahtung":

Hanford B Reactor Control Panel:

(Quelle: http://www.jflphotography.com)

(Für die, die mit der Bezeichnung "Hanford" da oben nix anfangen können: Manhattan Project, Plutoniumerzeugungsreaktor der USA, 1940er)

MfG Stephan



[ntotheik]

@ onestone
ich glaube mich zu erinnern das die längeren Leitungen nicht nochmal extra befestigt sind. Kann aber auch sein, dass da Heißkleber benutzt wurde und ich das auf den Bildern nicht mehr richtig erkennen kann. Ich check das mal bei Zeiten. Auch das mit den Fassungen. (Amp ist grad im Proberaum)



[kahawe]

Na bitte, sogar Atombomben laufen mit Röhren für den sahnigeren, fetteren wooosh!



[[E]vil]

wenn man bedenkt dass das nur eine einzige kleine gerätschaft ist, will ich mir gar nicht vorstellen was das für ein aufwand ist, so eine komplette anlage zu verkabeln...



[SickSoul]

Na bitte, sogar Atombomben laufen mit Röhren für den sahnigeren, fetteren wooosh!

Wohl her liefen, weil's damals die aktuelle Technik war
Aber ich möchte sowas auch nicht verkabeln müssen. Und dabei ist Ethik erst der zweite Grund



[OneStone]

Wenn ich mal wieder in München bin, dann mach ich euch ein paar sexy bildchen vom Remington Rechner im Deutschen Museum und von den diversen Konstrukten in Röhrentechnik, die definitiv MIL konform sind



[ThuringianMetal]

Was so ein Providerwechsel halt so mit sich bringt...

OneStone Ludwig I prototype

Falls sich jemand an dem Elko links oben stört...ich sag nur "Epoxidharz-Kleber"...

MfG Stephan

Wasn das für ein Geiles Gerät!
Gibts da schon Soundsamples?



[Klartext]

Ich halte manche Konstrukte von Earforce auch nicht für schön, aber das hier gezeigte ist echt okay! In der Vergangenheit gabs hier Fotos mit frei hängenden Relais usw

öhm, also ALLE Earforceamps die ich kenne haben die Relais zumindest festgeklebt, hab da noch nie einen frei herumhängen sehen...
kann aber sein das du n paar Earforcekisten mehr kennst als ich...

Was so ein Providerwechsel halt so mit sich bringt...

Ein Providerwechsel dauert nur wenige Stunden, bzw dauert gar nur wenige Minuten, nur der Umzug der Domain dauert eben bis die DNS Server aktualisiert sind,
insofern man den Authcode vom alten Provider auch zügig an den neuen übergibt, damit der die freigegebene Domain umziehen kann.
Behält man dann die Ordnerstruktur bei, funktionieren auch alle Links problemlos, ändert man diese hat das "Problem" nix mit dem umzug ansich zu tun,
sondern mit der änderung der struktur.

OneStone Ludwig I prototype[/QUOTE]

schaut lecker aus !
zumindest gefallen mir die Turrettboards besser als die Lötleisten beim Earforce,
aber die restliche Unordnung ist weniger schön, wenn auch nur kosmetik, wichtig ist ja erstmal das ruhe ist,
da darfs auch unschön aussehen
Bzw auch einige Lötstellen wurden zwecks prototyping sicher öfter gebraten wenn ich das richtig sehe, kann aber auch täuschen weil das bild halt nicht groß genug ist
(ich bin da perfektionist und würde selbst bei Larry was zu meckern finden )

gruß Robi



[elmwood_3100]

Du leidest am Tourette Syndrom Klartext

zumindest gefallen mir die Turrettboards besser als die Lötleisten beim Earforce,

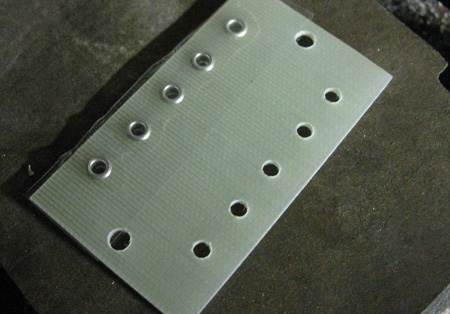

Das ist ein Eyeletboard, so wie hier:

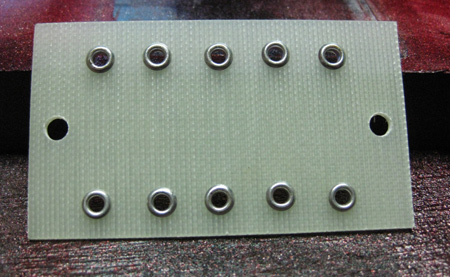

Ein Turret ist das hier:

Damit ich nit OT bin, war der hier schon?

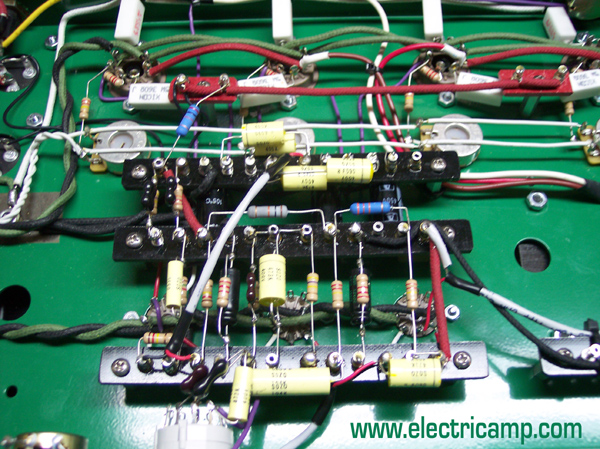

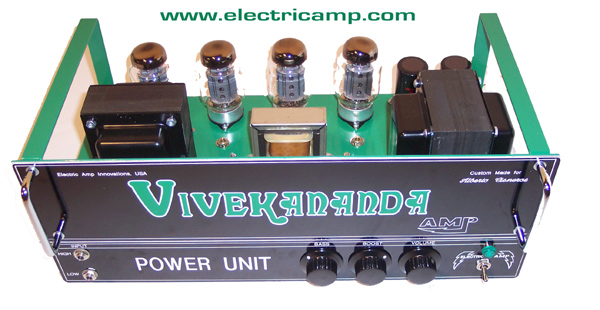

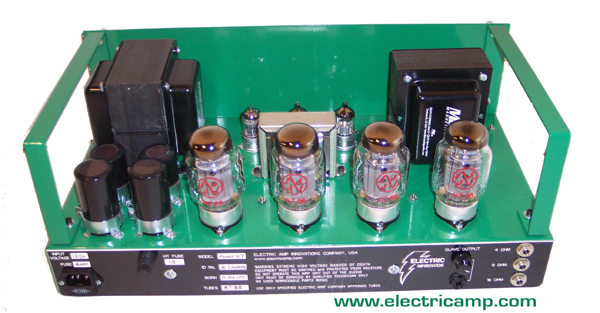

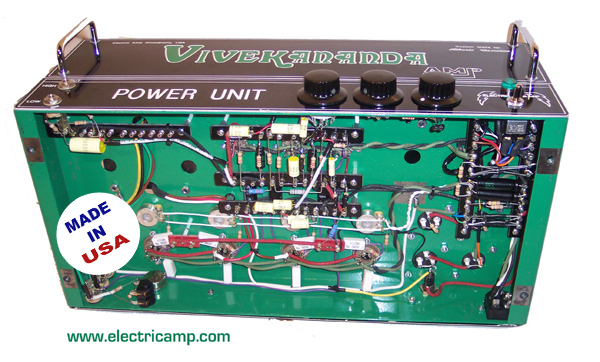

AL CISNEROS - Custom KT88 Tube Amp from ELECTRIC AMP, USA



[Klartext]

Arschloch *spass*
Stimmt haste recht, finde aber turets geiler als loetoesen (hiwattstyle halt)

Sollte ich mir nochmal nen amp bauen lassen, dann so.
Aber ich bin immernoch hochzufrieden mit dem deliverance, also muss das noch warten...
