kikiroro's erster Eigenbau einer LP-Style-Gitarre

Auflösung:

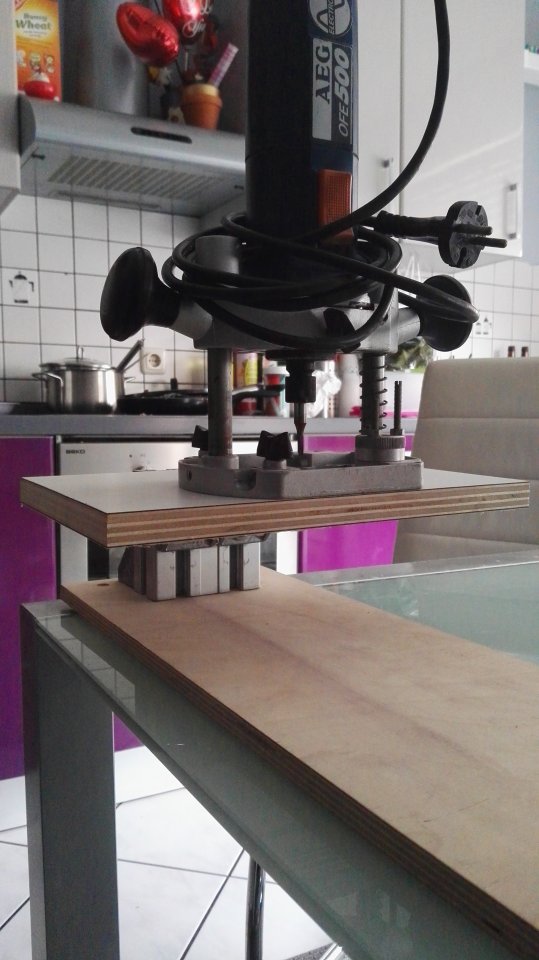

Ja, so in etwa.

Damit kann ich das Binding fräsen und den Halszapfen...

...bissl feintuning noch und die Oberfräse befestigen.
Ich werde sie 5mm einlassen ins Holz. Dann komm ich weiter runter...

Gruß
Benjamin

  • Gefällt mir
Reaktionen: 2 Benutzer
... aber du fräst nicht in der Küche, oder?

Falls ja, viel Spass mit der Regierung :crutch::stars:

  • Gefällt mir
Reaktionen: 3 Benutzer
Benjamin, du passt dann aber schon auf, dass deine Frau grad nicht zu Hause ist, wenn du das wirklich auf dem Glastisch in der Küche machst? :D ;)

  • Gefällt mir
Reaktionen: 4 Benutzer
Oh... hätte ich das lieber nicht gesagt.:redface:

Zu eurer Beruhigung, ich habe die dreckigen Arbeiten im Keller gemacht.
Nur zusammengeschraubt in der Küche.

Grüße
Benjamin

  • Gefällt mir
Reaktionen: 1 Benutzer
Hallo.
Ich bräuchte kurz eure Hilfe.
Ich habe mir einen normalen Halstab bei Rockinger bestellt. Der ist aber nur 44cm lang und ich komme dann mit dem Anker nur unter den 17.ten Bund.
Am 17.ten Bund beginnt auch der Übergang Hals zum Korpus.
Laut Plan soll der Anker aber unter dem 21.ten Bund sein.

Kann mir einer sagen, ob der Anker wirklich, unter dem 21.ten sein muss oder funktioniert er auch am 17.ten Bund...
Wobei...Plan ist Plan...shit...

Wo hab ihr euren Halsstab (G-Style) her?

Grüße
Benjamin

edit#: Rein für mein Verständnis, kann der Hals sich eh erst ab dem 17.ten Bund Richtung Kopfplatte bewegen, da der Rest ja im Korpus verklebt ist...oder denke ich falsch...
Dann müsste ich den vom Rall bestellen, der ist 46cm lang und hat aber einen flachen Anker...
sind die 2cm soooo wichtig?

Zuletzt bearbeitet:
Danke @AlexGT . Ja, das sind dann meine ersten 12 euro Lehrgeld...:igitt:
Ist der Anker von Crazyparts rund oder wie der vom Rall eckig?

Grüße
Benjamin

Zuletzt bearbeitet:
Der ist rund.

Hab ihn bestellt. Das versaut mir zwar gerade die Wochenendplanung, aber egal.
Dann bau ich den anderen in den anderen Hals, was eine Goldtop werden soll. Bei der isses mir nicht so wichtig korrekt zu sein...

Hatte ich Dich etwa nicht ausreichend bestärkt in Deiner Absicht den trussrod selbst zu machen???

  • Gefällt mir
Reaktionen: 2 Benutzer
Guten Tag, allerseits.

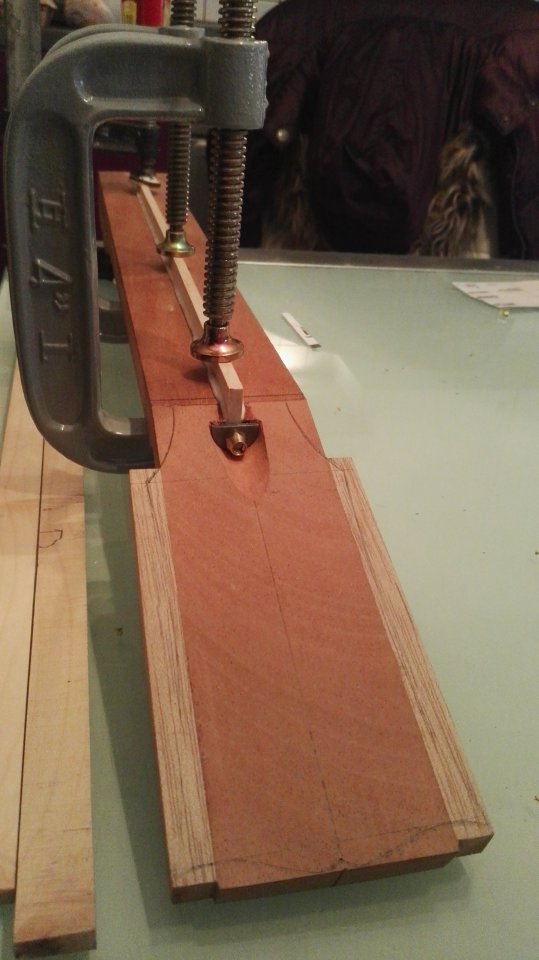

Endlich kam heute der richtige Halsstab.
Die Tage hatte ich ja Zeit um die Ahornstreifen vorzubereiten...


Bis bald...
Benjamin

  • Gefällt mir
Reaktionen: 4 Benutzer
N' Abend miteinander...

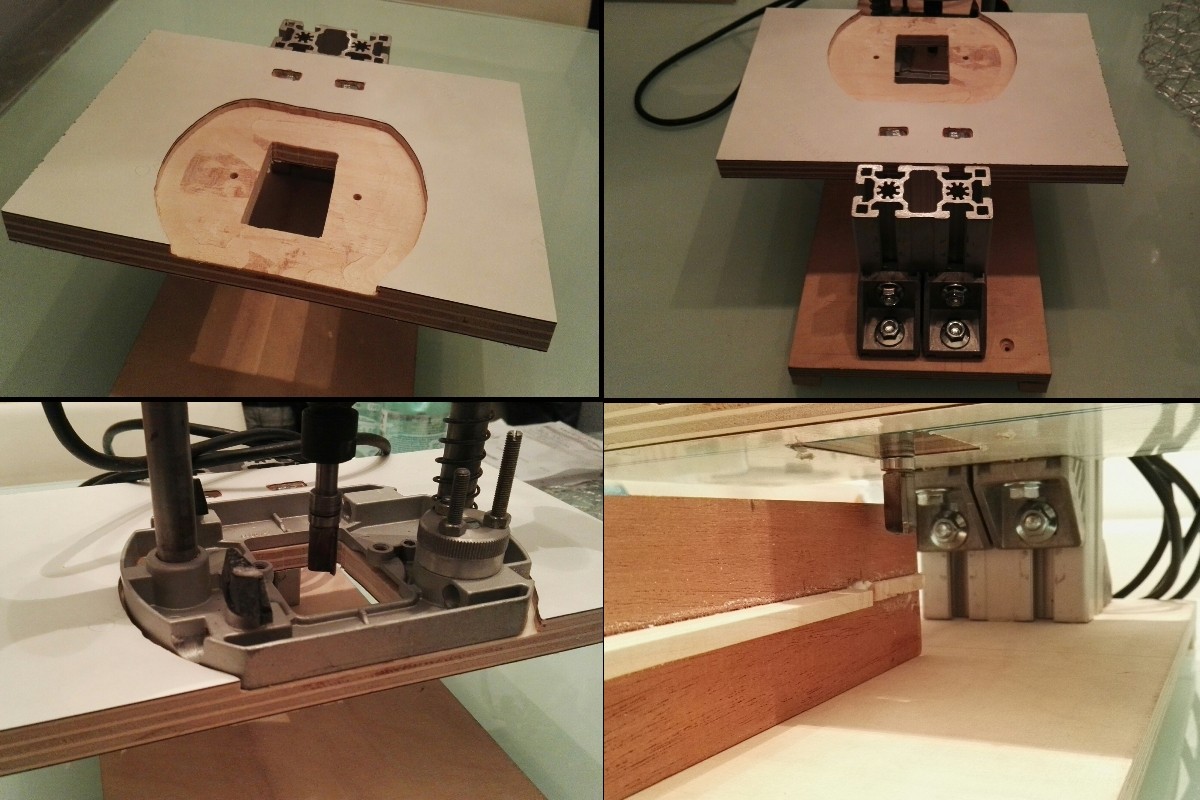

Meine DiY Frästvorrichtung ist so ziemlich fertig.
Ist zwar nicht das Profiteil, aber es ist gerade, stabil und hat so gut wie nix gekostet.

DiY Fräsvorrichtung01.jpg


Eventuelle kosmetische Änderungen(Ideen) folgen noch.

Zum Beispiel:

Die obere Platte etwas kleiner zur besseren Sicht;
DCfix-Folie(hell) auf die Grundplatte,
damit das Werkstück besser gleitet;
Einen Tiefenanschlag,
verstellbar mittels Flügelschraube;
Halterung für einen Staubsaugerschlauch.

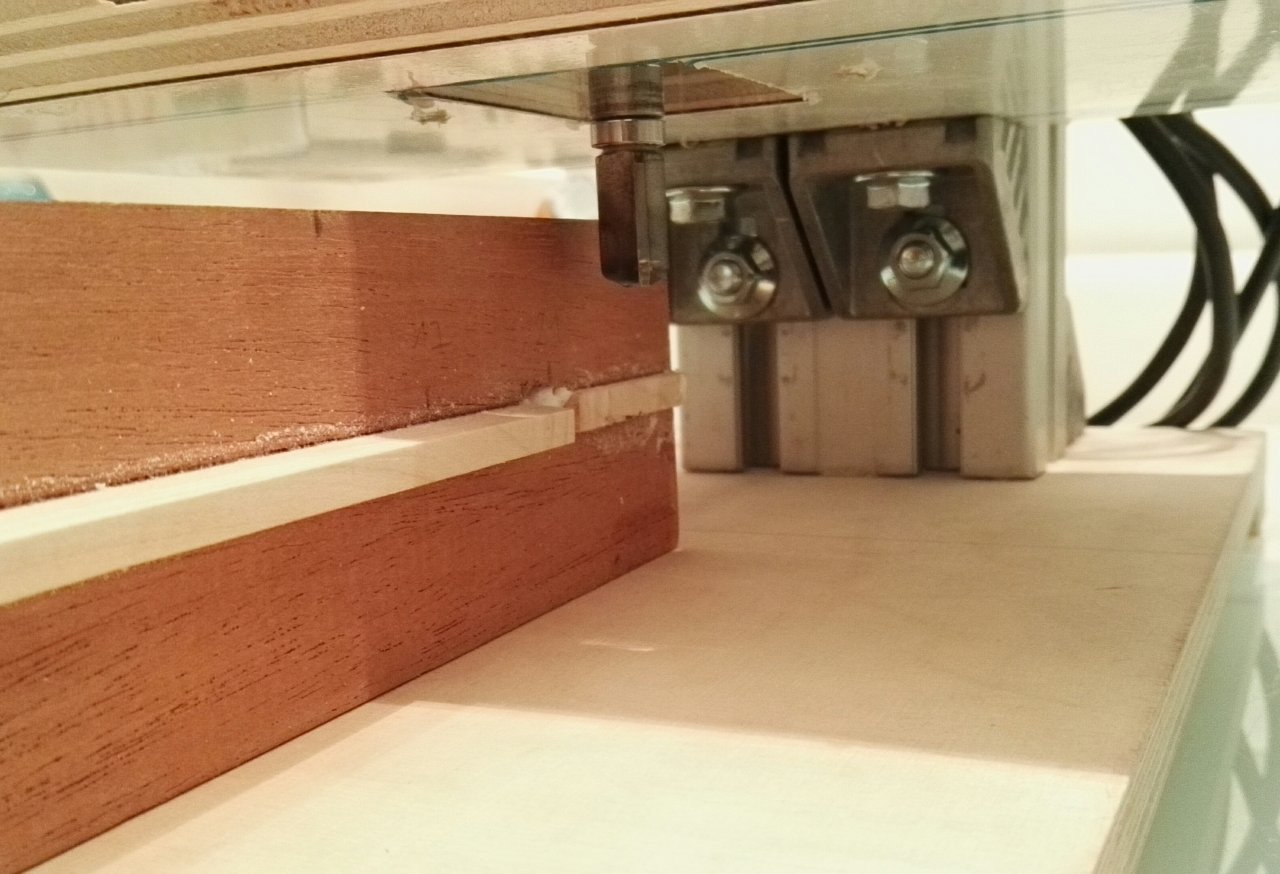

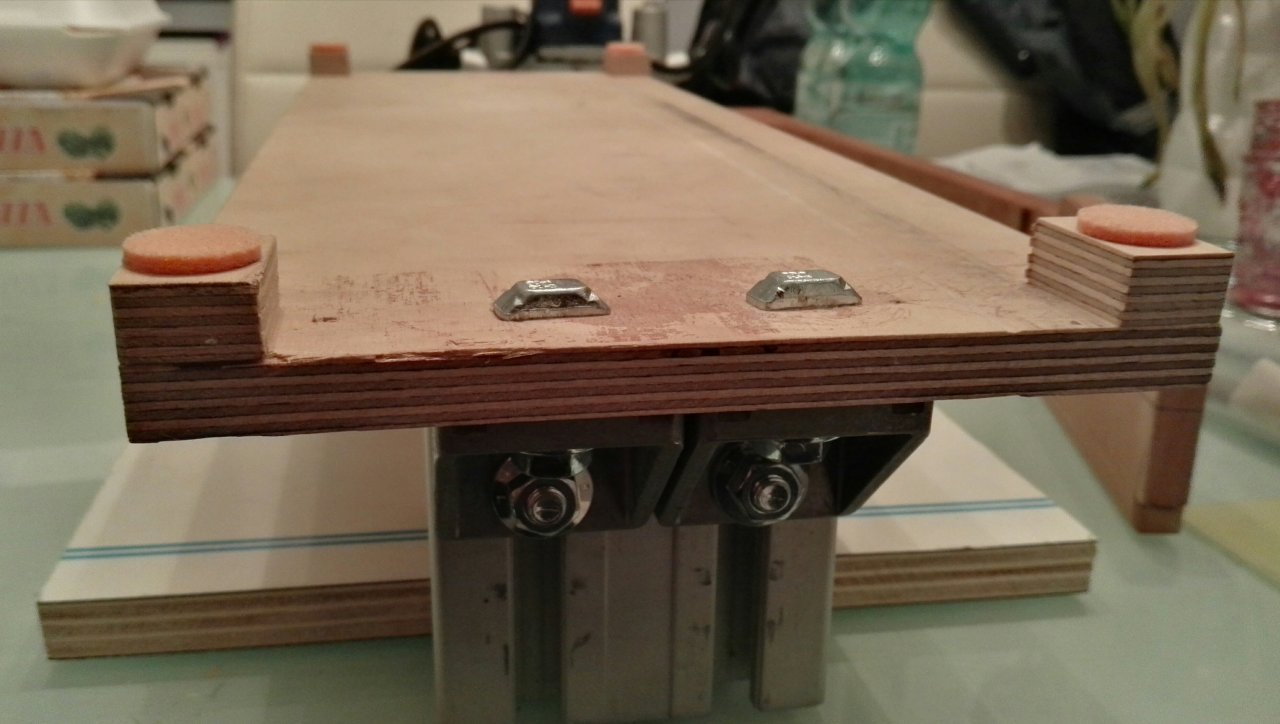

Für die Grundplatte hab ich einen Streifen abgesägt und daraus 4 Füße mit Klebefilz gebastelt, da die Halter für die Vorrichtung unten aus der Platte ragen.
(...ich wollte erst Möbelfüße kaufen...:facepalm1:)


Damit sollte ich den Halszapfen/Tenon und den Bindingkanal* fräsen können. Theoretisch...:confused:


Bis demnächst...

Grüße
Benjamin

* natürlich nicht mit dem Fräser

Grund: Zusatz
Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 6 Benutzer
ich bin echt beeindruckt! Sehr schön!

  • Gefällt mir
Reaktionen: 1 Benutzer
N'abend...:whistle:

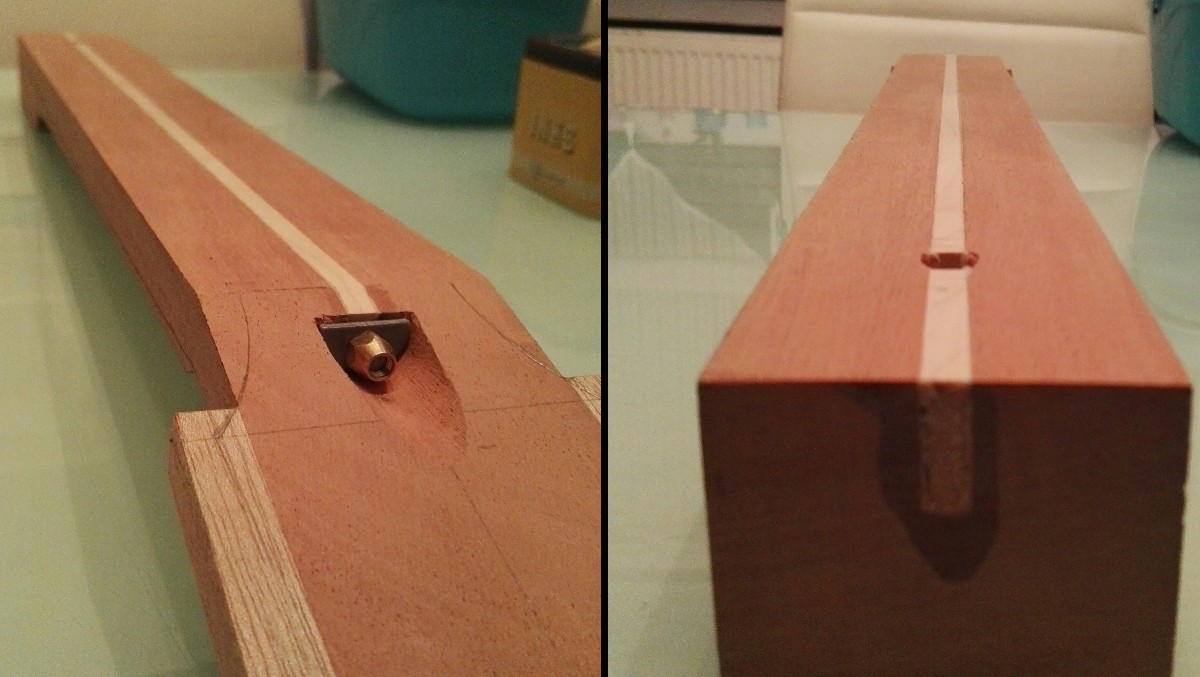

Hatte heute einen sehr stressigen Arbeitstag und hab dann zur Beruhigung nur den Ahornstreifen vom Halsstab plan geschliffen.

Aber,...Kleinvieh macht auch Mist.
LP Trussrod 02.jpg


Morgen würde ich gern am Hals weitermachen.
Halsfuß und Halsrücken(?!:confused:) fräsen.
Morgen dürfte mein Kopfplattenfurnier kommen und ich freu mich tierisch darauf mein Logo in die Kopfplatte einzufügen. Schwarze Tinte zum Epoxi färben, hab ich schon da.
Ich überlege ob ich das Ahornfurnier erst schwarz beize, bevor ich es aufleime.
Alternativ, zum ATU gefahren und Kwasny Rallyschwarz gekauft.
Sollte eigentlich Nitrolack sein.

Gut's Nächtle

Benjamin

  • Gefällt mir
Reaktionen: 1 Benutzer
Also ich würde es nachher schwarz lackieren und das mit dem schwarzen Lack vom Gitarrenbastler. Eigentlich ist das Furnier ja Ilex, aber Ahorn haut sicher auch hin...

  • Gefällt mir
Reaktionen: 1 Benutzer
... letztens habe ich mir nochmal shackenb's 59iger Burst Replica Thread durchgelesen und sehe wie die Jungs sogar den Seriennummer Stempel möglichst detailgetreu nachempfunden haben.
Der absoute Wahnsinn.

Das hat mich inspiriert..., ...denn...
Heute lauf ich zu unserer Sekretärin in der Arbeit und was sehe ich?
Sie schmeißt zig Stempel mit Datum und Namen/Nummern weg. :eek:

Da fiel mir sofort shackenb's Thread ein.
Ich könnte ja versuchen mir meinen Seriennummer Stempel zu basteln.
Mein Geburtstag, schwebt mir da vor.

Klar, er ist absolut nicht authentisch. Kein Vergleich zu dem was die Jungs da gemeistert haben.
Aber ich dachte mir, ... versuch's einfach.

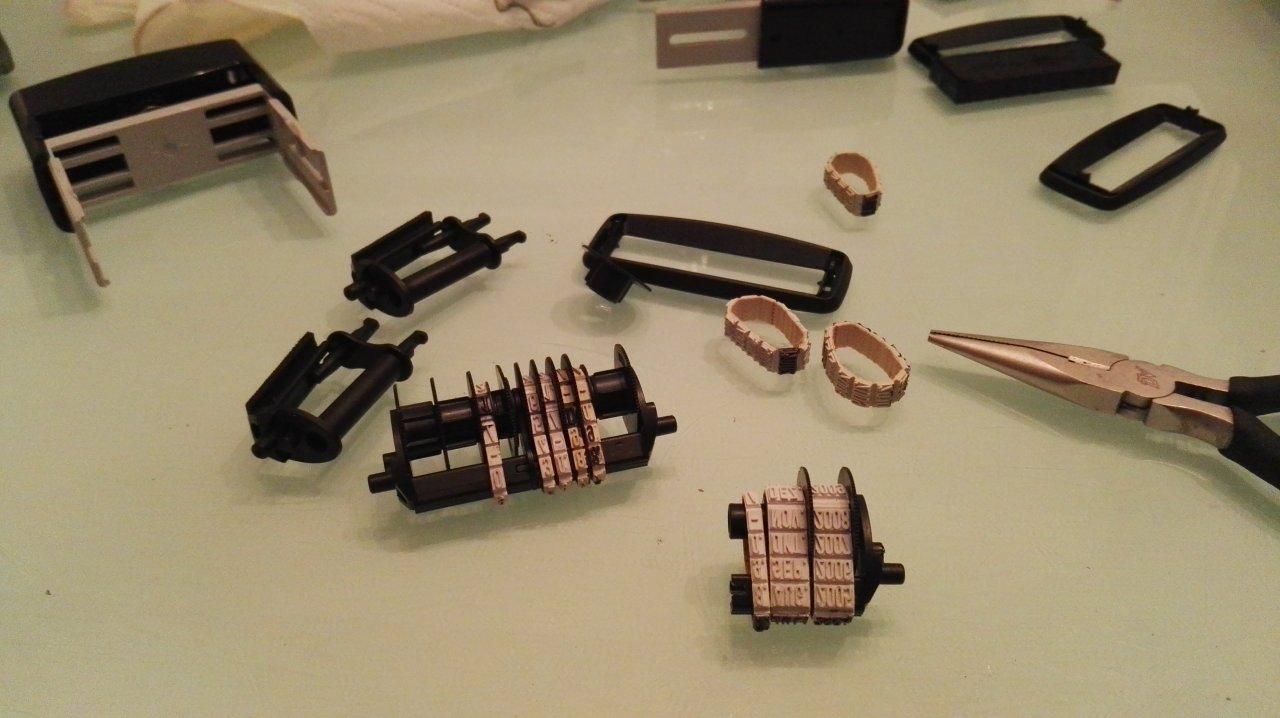

Ran an's Werk. Erstmal auseinander nehmen...

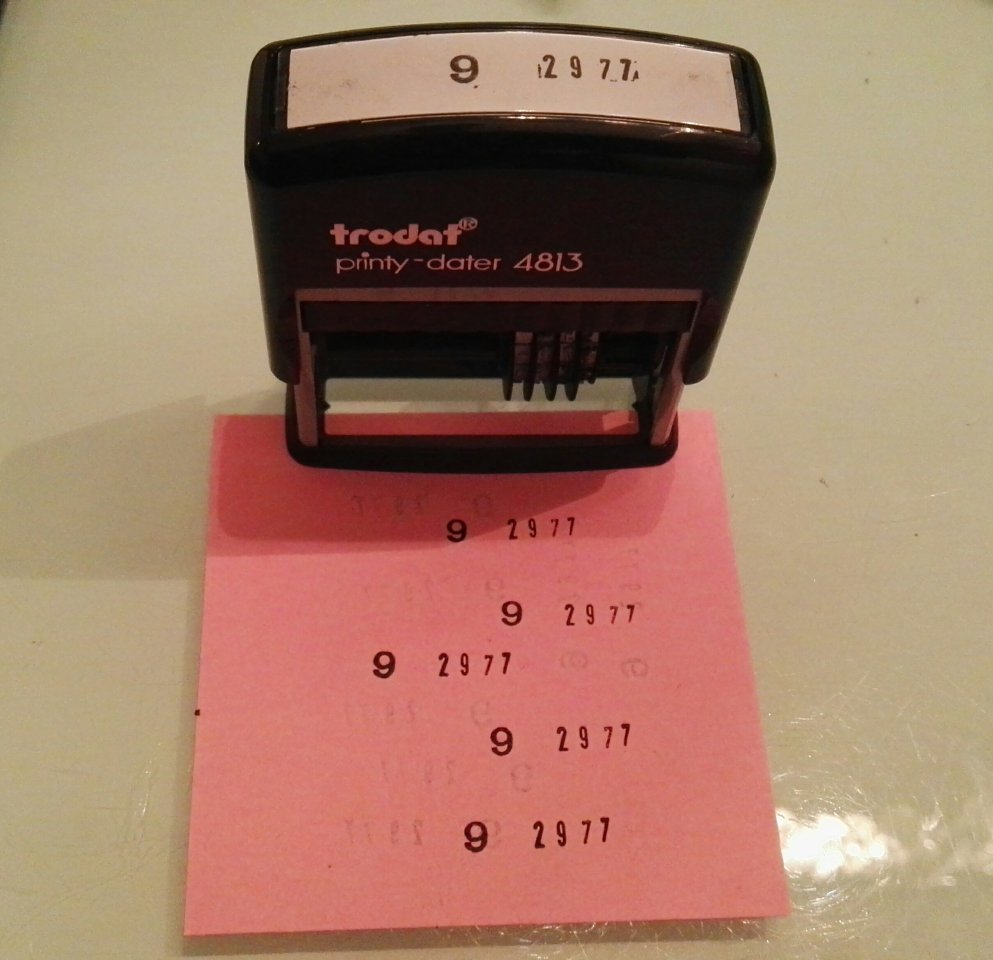

...Das Ergebnis:



:gruebel:Okay... an die "77" muss ich nochmal ran.
Da hat sich ein älterer Stempel eingeschlichen, mit etwas kleineren Ziffern.
Die "29" ist 4mm hoch, aber irgendwie bezweifel ich das man das auf dem Mahagoni/Red Filler überhaupt sieht?
Ursprünglich, wollte ich eigentlich Schlagzahlen verwenden, wie die aktuellen Modelle. Aber ein Stempel unter dem Klarlack...Dazu noch einen "MADE IN GERMANY" Stempel. Ha!:great: Mal sehen...

Wenn nicht, es war kostenlos und hat 'ne Stunde gedauert.

Danke an @shackenb für die Inspiration :prost:
(...ist halt meine Harz4-Version geworden:D)

So...ab ins Bett.

Benjamin

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 3 Benutzer
Die Idee mit den Profile für die Oberfräsenhalterung ist ja cool. Wackelt da nix?
Bin gespannt wie du damit den Tenon machst.
Entspanntes Bauen und viel Erfolg!

Dankeschön...
Also wackeln tut da nix, es flext ganz leicht wenn man die obere Platte runterdrückt.
Aber das passiert ja im Betrieb nicht. Durch die Doppelverbinder hält das wirklich gut.

Bin auch gespannt. Ich möchte ja heute mittag mich daran wagen...
--- Beiträge wurden zusammengefasst ---
Eigentlich ist das Furnier ja Ilex,...
Richtig, aber Stechpalme war mir jetzt zu aufwendig zu organisieren. In vielen LP Build Threads wird Ahorn genommen.
Heute nimmt man ja Vulkanfiber.

Ach, das Ahornbrettchen war sooo günstig.
krieg da 3 Stück raus und das für nicht mal 5 Euro bis in den Briefkasten...
Besser gehts nicht.
Nicht vergessen...:opa:

Das wird ein Budget Build...

Grüße
Benjamin
