HSH Gitarre mit starken Einstreuungen in Position 2 und 4

[Adrenochrome]

Sicher...? Ich wäre ja jetzt beim Mittleren alleine eher bei 7-9kOhm. Muss ja grob gepeilt in etwa etwas über einer Spule des Bridgehumbuckers entsprechen.



[DaniFlanger]

Die Meßwerte, die Du mit beiden Humbuckern und Ihren Splits erzielst, scheinen mir plausibel, wenn man annimmt, das die Einzelspulen den halben Widerstand der Gesamtwicklung haben und nicht iwie unterschiedlich aufgeteilt sind. Für den mittleren Tonabnehmer komme ich auf ca. 14,5kOhm, das kommt mir für einen Singlecoil ein bisschen viel vor ...

Edit: die ganze Rechnerei gilt natürlich nur , wenn die Potis voll aufgedreht waren.

Ja ich habe das bei voll aufgedrehten Lautstärke Poti gemessen. Gerade nochmal überprüft.



[DaniFlanger]

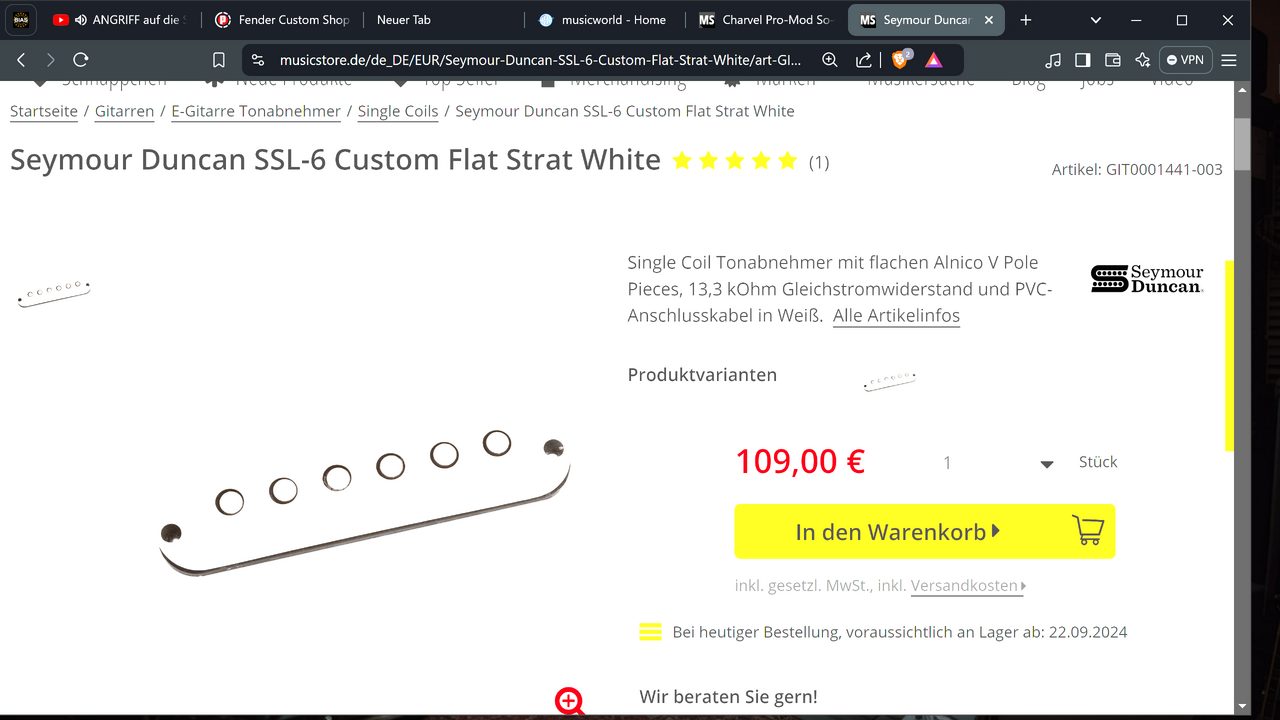

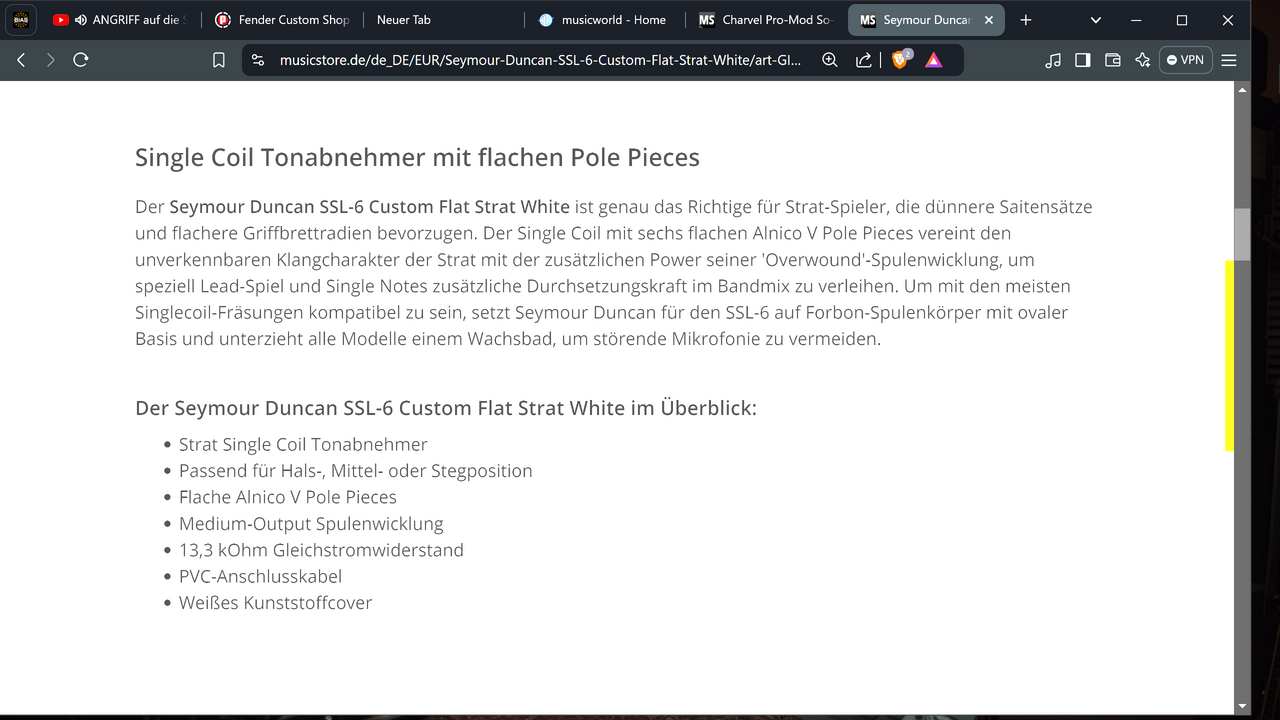

Das ist der SC in weiß Seymour Duncan® Custom Flat Strat® SSL-6 Single-Coil

13,3 kOhm



[Moselaner]

Danke dir. Wie kommst du auf 14,5 kOhm?

Wenn die Parallelschaltung von einer Spule des Halstonabnehmers und des mittleren Tonabnehmers 3kOhm ergibt und ich die Berechnungsformel für die Parallelschaltung entsprechend umstelle , komme ich auf die 14,5kOhm.

Beitrag automatisch zusammengefügt: 19.09.24

Aber ob 13,3kOhm oder 14,5kOhm, ist noch innerhalb 10%, also alles gut



[DaniFlanger]

Die Retoure ist bereits veranlasst. Weg mit der Kiste.

Der Thread kann dann geschlossen werden. Danke für eure Geduld



[Adrenochrome]

Pragmatisch. Aber ja, Recht haste, so ersparste Dir unterm Strich 'ne Menge Frustration.
