Eure selbstgebauten Effektgeräte

[Mr Miau]

Finde, dass er ohne Lackierung genauso aussieht wie er aussehen soll. Erinnert halt an einen Ausschnitt einer Recti-Front (zumindest ein wenig, ach kommt, ein wenig schon )

Ausrede für Faulheit!



[FX HEAD]

Hi,

erster Post von mir hier soweit. Da man hier ja gerade beim Dr. Boogey ist, hier mein letzter B., den ich gebaut habe. Wundert euch nicht über den Kippschalter, das war ein Wunsch vom Besitzer. Ein Fußschalter hätte auch gepasst. Gehäuse ist ein Typ B von Eddystone. Grafik ist geätzt, schwarz ausgelegt und mit Klarlack fixiert. Eine Batterie hat darin allerdings keinen Platz mehr - war aber auch nicht gewünscht.

Zum Vergleich der große Bruder/Vorgänger in Typ BB

Und wenn ich schon mal dabei bin:
HAO Rustdriver Klon in einem Typ A Gehäuse:

Meine liebste Krachmaschine: Der Pulsweitenmodulator

Univox SuperFuzz (der absolute Fuzzwahnsinn und ein Muss für jeden Fu Manchu Fan, so wie bsw. mich):

Und zu guter letzt mal ein DIY-Kompressor, den man weniger oft sieht: Ein Ibanez CP9; noch ohne Knöpfe:


Gruß
Helge



[Chaos-Black]

Meine liebste Krachmaschine: Der Pulsweitenmodulator

Hey,
erstmal WOW zu deinen ganzen Bauten. Was genau ist dein Lieblingskrachmacher denn für ein Gerät?

Liebe Grüße
Alex



[FX HEAD]

Hey,
erstmal WOW zu deinen ganzen Bauten. Was genau ist dein Lieblingskrachmacher denn für ein Gerät?

Liebe Grüße
Alex

Hi,

danke für das Kompliment! Waren aber noch nicht alle. Wie ich sagte, ein PulsweitenModulator. Was das ist? Hmmm...., schwierig zu beschreiben. Klingt wie ein Fuzz (mit Noise Gate Effekt, also absolut still, wenn keine Note gespielt wird, im Gegensatz zu vielen anderen Noise-Effekten), bei dem man einen durchstimmbaren Mittenkammfilter hat (ist es nicht, aber so klingt es). Diesen kann man manuell verstellen (Normal) oder via eines LFOs (in Tiefe und Speed regelbar wie ein Tremolo) automatisch modulieren lassen. Klingt ziemlich nach Synthi. Wenn jemand die Daftpunk Gitarren Sounds kennt, kann man sich ungefähr den manuellen Mod vorstellen - zumindest bei höheren Width-Einstellungen. Bei niedrigeren klingt's wie ein Big Muff. Dieses Pedal ist kein Klon vonr irgendwas, sondern beruht auf einem DIY-KLassiker (Tim Escobedos PWM), den ich nach meinen Wünschen zusammen mit Brad Davis modifiziert habe.
Hier mal ein Gutshot (nicht viel drin, aber das brauchs auch nicht)


Gruß
Helge



[MoCo]

Willkommen im Forum! Und: klasse Teile!

Wundert euch nicht über den Kippschalter, das war ein Wunsch vom Besitzer

Baust du die im Auftrag professionell?

Die Grafiken sehen auf jeden Fall top aus..



[Mr Miau]

Ziemlich viel geiles Zeug.

Mein lieber Herr Gesangsverein! Respekt!

Da drängen sich mir doch gleich mal ein paar Fragen auf.

Ist diese Ätzmethode zur Beschriftung noch preisgünstig genug, um sie ganz normal im Heimgebrauch zu benutzen. Und ist das auch ohne besondere Hilfsmittel möglich?

Der PWM hat es mir wirklich angetan, nachdem ich mir eben Soundsamples angehört habe, noch dazu schein er ja recht simpel im Aufbau zu sein. Der ist als nächstes dran! Was genau macht denn der Kippschalter, den du noch eingebaut hast?



[FX HEAD]

Willkommen im Forum! Und: klasse Teile!



Baust du die im Auftrag professionell?

Die Grafiken sehen auf jeden Fall top aus..

Hi,

danke! Ich baue auch gerne mal was auf Auftrag hin. Aber Professionell? Naja, nee. Meist für Freunde und Bekannte, aber auch mal was für Fremde um mir mein Hobby rezufinanzieren. Ist ja nicht so, dass das alles nicht kostet.

Gruß
Helge



[FX HEAD]

Mein lieber Herr Gesangsverein! Respekt!

Da drängen sich mir doch gleich mal ein paar Fragen auf.

Ist diese Ätzmethode zur Beschriftung noch preisgünstig genug, um sie ganz normal im Heimgebrauch zu benutzen. Und ist das auch ohne besondere Hilfsmittel möglich?

Der PWM hat es mir wirklich angetan, nachdem ich mir eben Soundsamples angehört habe, noch dazu schein er ja recht simpel im Aufbau zu sein. Der ist als nächstes dran! Was genau macht denn der Kippschalter, den du noch eingebaut hast?

Hi,

danke für die Blumen!
1.) Eigentlich ist sie das. Nur scheinen viele noch damit Probleme zu haben. Ich jedenfalls habe hier und im anderen Forum noch nicht sehr viele andere gesehen und wenn - es sei mir diese herablassende Antwort verziehen - sahen sie nicht sehr gut aus. Kommt darauf an, was betrachtest du denn als "besondere Hilfsmttel"? Man brauch nicht mehr, als man zum ätzen von Platinen brauch. Durchforste doch mal das Netzt danach, da solltest du einige Sachen zu finden. Stichwort "etching enclosures".
2.) Jo der PWM ist echt geil! Wie gesagt, meiner ist etwas modifiziert. Der Schalter ist bsw. ein kleiner, nicht wirklich wichtiger Mod. Damit kann ich zwischen zwei verschiedenen Treble-Roll-Off-Cs wählen. Macht das Signal etwas weniger glitchy oder eben mehr, wie man es will. Schaltet jeweils 1 oder 10nF nach Masse am Input. Wenn du noch keinen Kompressor hast, würde ich dir aber hierfür dringend einen empfehlen. Weil so kannst du ewig lang stehende legato Synth-Notes spielen.

Gruß
Helge



[FX HEAD]

Hi,

pose ich mal etwas weiter hier. Die folgenden Werke waren somit die ersten geätzen Gehäuse von mir - sind also alles andere als perfekt. Bei manchen sieht allerdings diese Look gar nicht mal so schlecht aus.
Crunchbox Klon:

Phase 90 KLon mit Pseudo-Script-Mod-Schalter und Rate-Led:

OCD KLon:

Dan Amstrong Orange Squeezer Klon:

Noisy Cricket 0,6Watt Mini-Amp:


Gruß
Helge



[Alex_§270]

Baust du die nur nach, oder entwirst du das selbst??



[FX HEAD]

Baust du die nur nach, oder entwirst du das selbst??

Hi,

ich halte mich da ganz an die Boutique-Hersteller-Divise: Ich baue im Prinzip nur bekannte Sachen nach, modifizieren hier und da nach Geschmack was und preise sie als das Nonplusultra an. Ach ja, "verrückte" Designs gehören auch dazu. Die stammen nämlich wirklich alle von mir. Aber ab und zu sind auch ein paar Pedale dabei, die ich zwar nicht wirklich selbst entwickelt habe, aber mir aus mehreren Sachen zusammen geklaubt habe und am Ende was ganz "neues" waren. Aber richtig selber entwickeln tu ich und kann ich auch nicht. Ganz wie Mr. Fulltone.

Gruß
Helge



[Mr Miau]

Ich habe eine Anleitung zum Gehäuseätzen gefunden, die dem einen oder anderen eventuell auch helfen kann:

http://www.aronnelson.com/gallery/main.php/v/MarkMs-Gallery/album24/

Da freu ich mich schon drauf.

@FX HEAD: Das mit dem Compressor ist ein guter Tip, werde mir dann auch gleich einen bauen, wenn die nächste Runde eingeläutet ist.



[Mr Miau]

Hi,

ich halte mich da ganz an die Boutique-Hersteller-Divise: Ich baue im Prinzip nur bekannte Sachen nach, modifizieren hier und da nach Geschmack was und preise sie als das Nonplusultra an. Ach ja, "verrückte" Designs gehören auch dazu. Die stammen nämlich wirklich alle von mir. Aber ab und zu sind auch ein paar Pedale dabei, die ich zwar nicht wirklich selbst entwickelt habe, aber mir aus mehreren Sachen zusammen geklaubt habe und am Ende was ganz "neues" waren. Aber richtig selber entwickeln tu ich und kann ich auch nicht. Ganz wie Mr. Fulltone.

Gruß
Helge

Sind da zufällig auch einige Schaltungen von ROG dabei? Wie ich sehe, hast du auch Head Fxs gemacht.



[FX HEAD]

Sind da zufällig auch einige Schaltungen von ROG dabei? Wie ich sehe, hast du auch Head Fxs gemacht.

Hi,

zum ersten Frage: Ja, ein ROG Thor, den Rest habe ich wieder geschrottet (Eighteen, Supreux (auch den Deux)), für mich die beste Marshall Plexi Emu, die ich bis gebaut habe - und das waren schon ein paar. Zur zweiten: Vestehe ich nicht ganz, ICH BIN HEAD FX.
Die Anleitung, die du gefunden hast, ist ganz gut - man muss sie nur noch eindeutschen und damit meine ich nicht die Sprache. Aber alle Tricks werde ich nun auch nicht verraten - wo bleibt denn da der Spaß? Außerdem lassen sich die Tricks nicht verallgemeinern, wie ich feststellen musste. Was bei mir funktioniert, muss bei anderen nicht funktionieren. Eins ist klar: Man sollte schon in der Lage sein, seine PCBs richtig gut selber zu ätzen. Wenn das noch nicht beherrscht wird, sind die Ergebnisse bei Gehäusen hinterher ziemlich mies. Der Vorgang ansich ist der selbe.

Gruß
Helge



[Mr Miau]

Zur zweiten: Vestehe ich nicht ganz, ICH BIN HEAD FX.

Oh mein Gott tut das weh. Das ist mir eben in der Vorlesung auch klar geworden. Vielleicht trotzdem mein Gedankengang zur Erklärung: Ich habe diese Aufschrift nur auf den Amp-Simus gesehen. Amp->häufig im Topteil->Head->als Effektgerät->bullshit...

Die Anleitung, die du gefunden hast, ist ganz gut - man muss sie nur noch eindeutschen und damit meine ich nicht die Sprache. Aber alle Tricks werde ich nun auch nicht verraten - wo bleibt denn da der Spaß? Außerdem lassen sich die Tricks nicht verallgemeinern, wie ich feststellen musste. Was bei mir funktioniert, muss bei anderen nicht funktionieren. Eins ist klar: Man sollte schon in der Lage sein, seine PCBs richtig gut selber zu ätzen. Wenn das noch nicht beherrscht wird, sind die Ergebnisse bei Gehäusen hinterher ziemlich mies. Der Vorgang ansich ist der selbe.

Ich muss gestehen, dass mir das aufbauen auf Lochraster eigentlich Spaß gemacht hat und ich daher noch keine Platinen geätzt habe... Soll ich es dann gar nicht erst versuchen?



[FX HEAD]

Oh mein Gott tut das weh. Das ist mir eben in der Vorlesung auch klar geworden. Vielleicht trotzdem mein Gedankengang zur Erklärung: Ich habe diese Aufschrift nur auf den Amp-Simus gesehen. Amp->häufig im Topteil->Head->als Effektgerät->bullshit...



Ich muss gestehen, dass mir das aufbauen auf Lochraster eigentlich Spaß gemacht hat und ich daher noch keine Platinen geätzt habe... Soll ich es dann gar nicht erst versuchen?

Nein HEAD FX oder FX HEAD ist nur ein Neologismus, bestehend aus meinen Initialien - was ja oft gemacht wird.
Gar nicht wäre zu krass. Aber du solltest dich lieber vorher ausgiebig in PCB-Ätzen üben. Das kommt billiger als ein verhauenes Druckgussgehäuse. Und ich kenne so manchen, der schon halbwegs seine Platinen ätzen kann und trotzdem keine guten Gehäuse bisher geätzt bekommen hat. Denn so ganz einfach ist das nicht, aber unmöglich und super schwierig auch wieder nicht. Das Tutorial von Markm ist aber schon ein sehr guter Einstieg und beschreibt im Grunde genommen alle Schritte schon ganz gut und ausführlich. Wenn man allerdings Probleme hat, da jeden Schritt nachzuvollziehen, sollte man sich wirklich eher nochmal mit den Grundlagen zum Herstellen von PCB auseinandersetzen und machen.

Gruß
Helge



[Mr Miau]

Glücklicherweise habe ich ja einen Kumpel, der schon Platinen geätzt hat. Der sollte mir helfen können. Gehäuse ohne Bohrungen habe ich jetzt leider nicht da, aber demnächst ist eh wieder eine Bestellung fällig. 2 Wochen gehen immer so schnell rum.



[FX HEAD]

Glücklicherweise habe ich ja einen Kumpel, der schon Platinen geätzt hat. Der sollte mir helfen können. Gehäuse ohne Bohrungen habe ich jetzt leider nicht da, aber demnächst ist eh wieder eine Bestellung fällig. 2 Wochen gehen immer so schnell rum.

Brauchst nicht unbedingt ein neues ohne Bohrungen. Löcher einfach von innen abkleben und die Lochränder überlackieren. Nur das Layout sollte dann schon passen.
Das Gehäuse hier (beherrbergt den bereits besagten ROG Thor) wurde auch recyclet und hatte dementsprechend auch schon Bohrungen vorm ätzen.


Gruß
Helge



[Kimme]

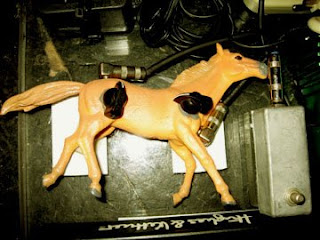

http://3.bp.blogspot.com/_ZNUIP3dThbo/SFYDE36ncsI/AAAAAAAAABE/L1odE9-59QM/s320/horsey.jpg
weiß einer wie man sowas hinbekommt??



[RomanS]

Da müßte man auch die Rückseite mal sehen, aber ich vermute, das Pferd ist ihnen hohl, und das wurde einfach auf der Rückseite ein Loch reingeschnitten und Potis, Buchsen un Platine reinmontiert, ist dann ja keine Hexerei...
