Eure selbstgebauten Effektgeräte

[LP Hannes]

Moin.

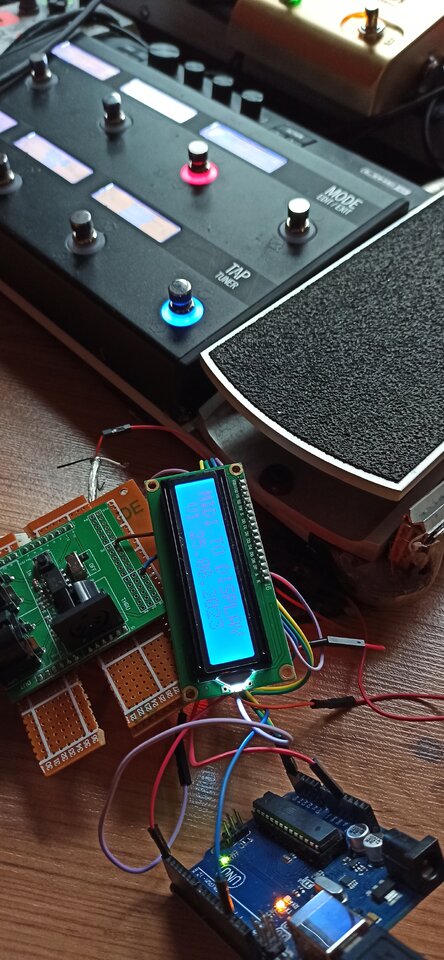

Es ist zwar kein Effektpedal, nur ein kleines Helferlein, aber vielleicht interessiert es Euch ja doch. Mein Midi to Display Projekt.
Mein Problem: der Ampero Midi Switcher zeigt nur die Befehle an, die er sendet (PC,CC). Im Stompmode vom HX Effects sehe ich nicht welches Preset ich gerade spiele ... Luxusprobleme ...natürlich.

Da der Ampero viele und unterschiedliche MIDI Befehle senden kann, kann ich also Presetnamen anzeigen lassen oder Looper "Play" usw oder aber auch Snapshot "1" oder beides .... Bisher habe meine gängigen Presetnamen und Snapshots sowie Looper programmiert ... also zusammengeklaut , programmieren kann ich eigentlich nicht, aber es funzt.

Ein schickes Gehäuse oder aber das Display über ein USB Kabel auf Augenhöhe (man wird ja nicht jünger) muss also noch gebastelt werden. Wird dann demnächst im Zeigt Eure Pedalboards Thread zu bestaunen sein.



[boisdelac]

@LP Hannes

Wo hast Du Dir das MIDI-Interface für den Arduino geholt?



[LP Hannes]

Wo

?? Ich glaube das war eBay?

https://www.ebay.de/itm/40364979363...TQbQvBhSEG&var=&widget_ver=artemis&media=COPY



[BDX.]

Ne, eigentlich ist es unverschämt...aber vielleicht müssen die Entwicklungskosten erst wieder erwirtschaftet werden.

Ich habe auch dieses Teil gekauft und erst mal aufgeschraubt, da ja nicht mal Input/Output draufgedruckt wurde.
Habe ich als "Bremse" im FX-Loop meines Röhrenamps.
BDX.



[Marschjus]

Habe ich als "Bremse" im FX-Loop meines Röhrenamps.

Darüber das es seine Daseinsberechtigung hat braucht man garnicht diskutieren, die hat es.

da ja nicht mal Input/Output draufgedruckt wurde.

hat man vielleicht weggelassen um das Pedal dem Kunden günstiger anbieten zu können.



[captaincoconut]

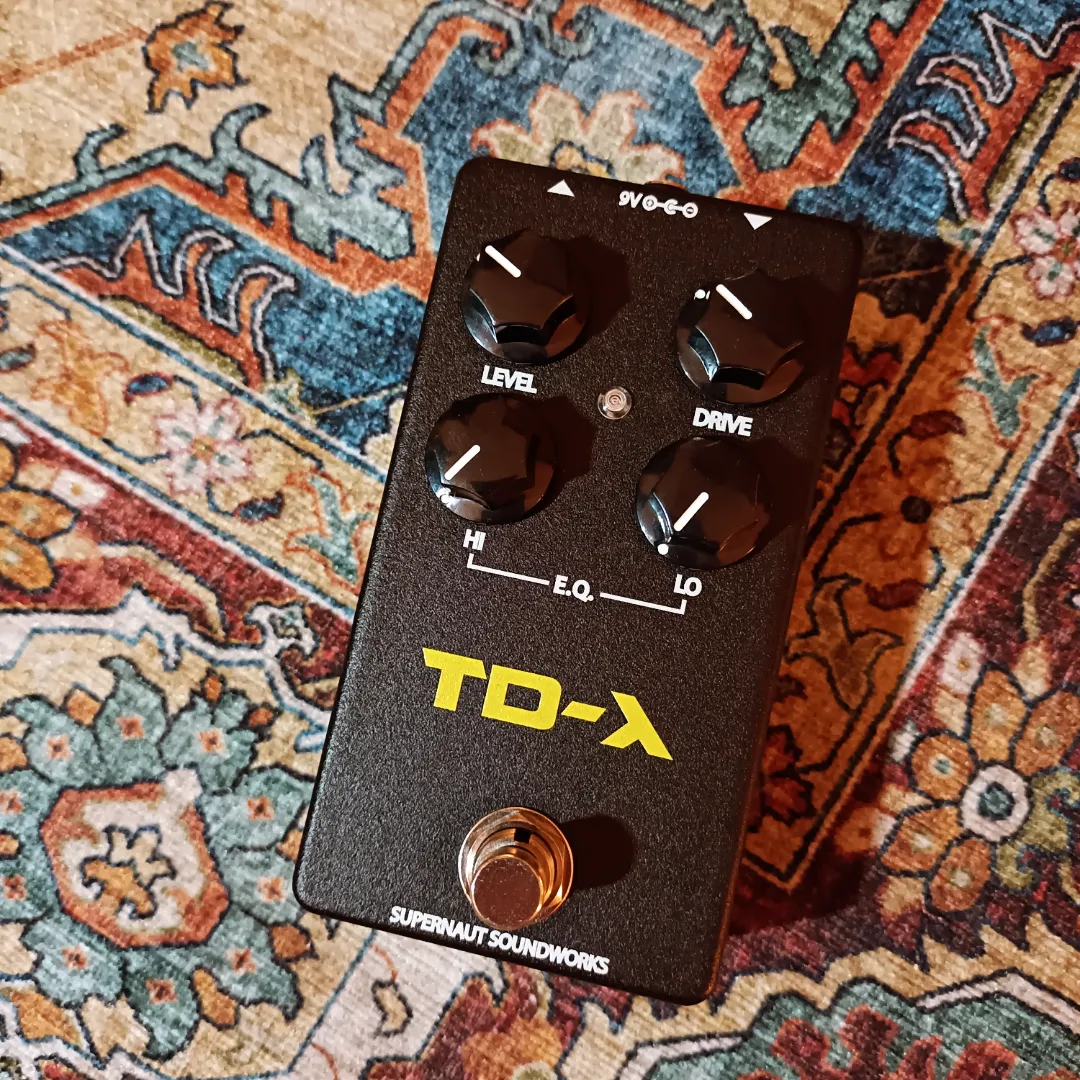

Hab auch mal wieder was gebaut - einen Clone des Buffalo TD-X, sprich einen Halbleiterklon des Butler Tube Drivers.



[nightrunner]

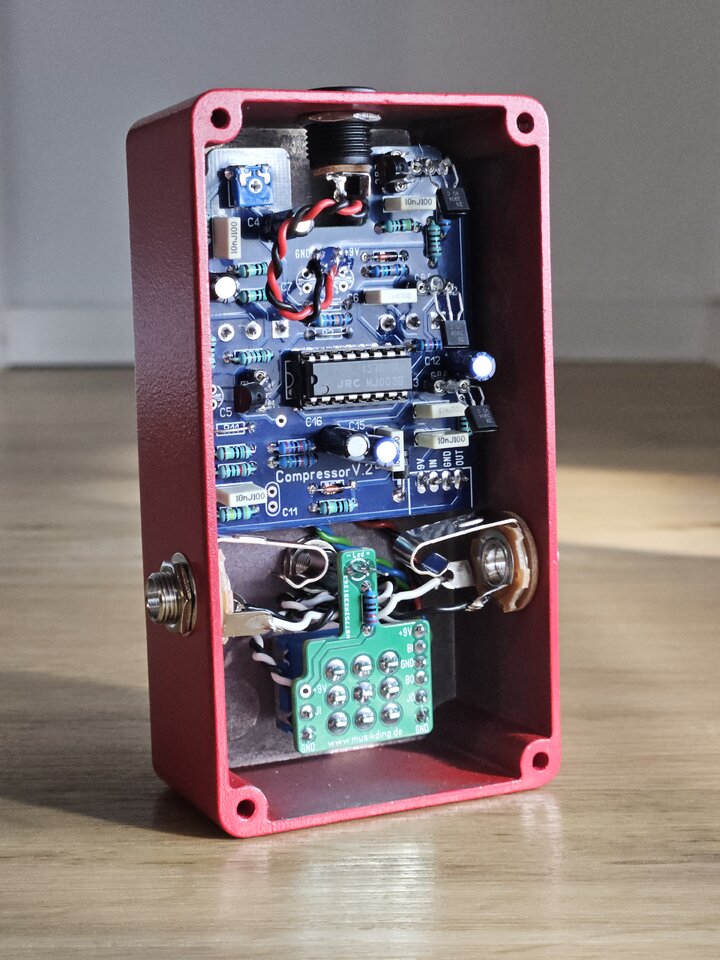

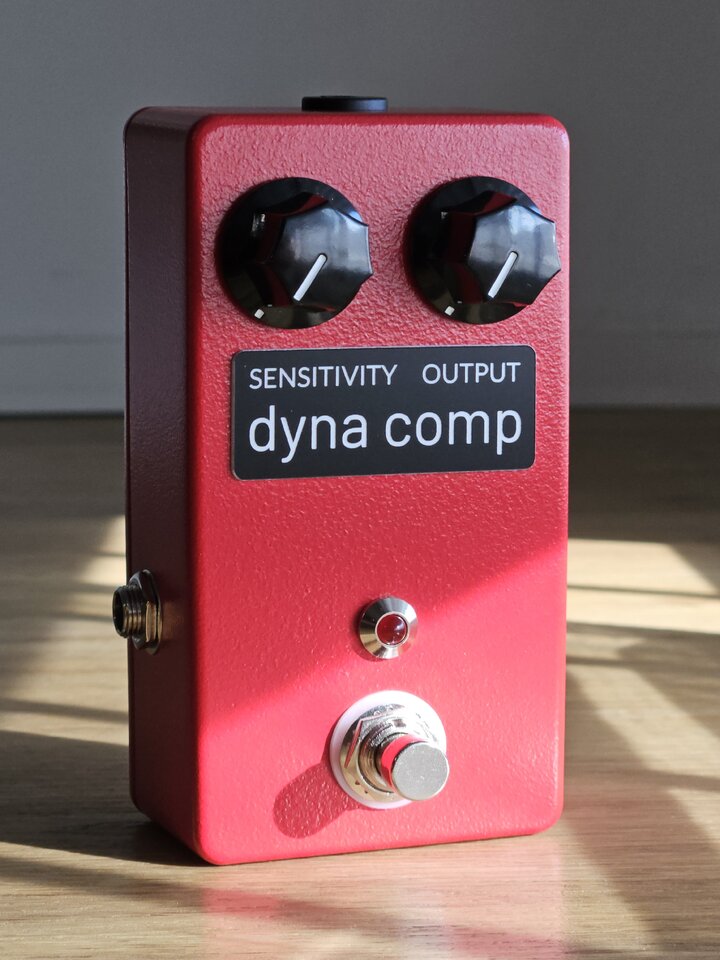

Ich teile auch mal wieder was. Mein letzter von 3 Musikding Bausätzen ist fertig. Es ist ein Dyna Comp Clone:



[ZickZack]

Ist schön geworden



[nightrunner]

Danke

Gibt es eigentlich auch einen Thread für Gitarrenmodikationen/bau?



[edrumssuck]

Suchfunktion nutzen hilft meistens.

Es gibt sogar ein ganzes Unterforum, ich bin aber mal so nett und verlinke:

E-Gitarre-Modifikation, Technik, Gitarrenbau

Das große Forum für Modifikation, Technik und Gitarrenbau! Hier werden handwerkliche Arbeiten am Instrument oder an einzelnen Teilen der E-Gitarre besprochen und diskutiert.

www.musiker-board.de



[nightrunner]

Ja das Unterforum kenn ich, aber ich dachte an einen Sammelthread wie diesen hier



[kingbritt]

Es ist ein Dyna Comp Clone:

Hast du eine Vergleichsmöglichkeit zu dem original MXR? Wäre mal interessant.



[nightrunner]

Nein, leider nicht



[Jenzz]

Aloha !

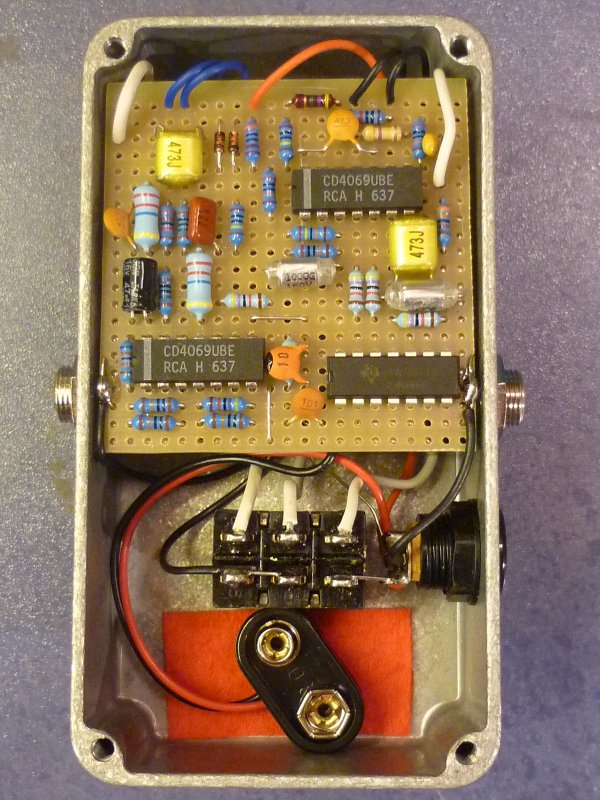

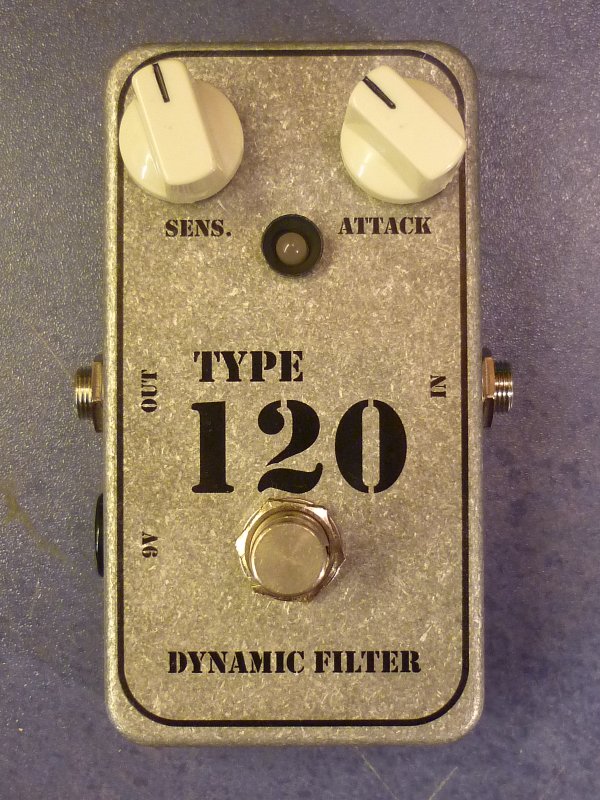

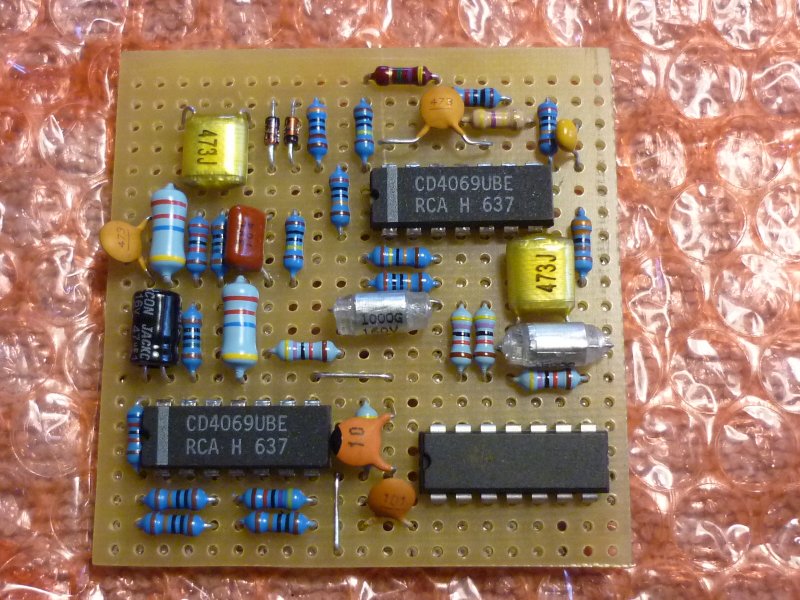

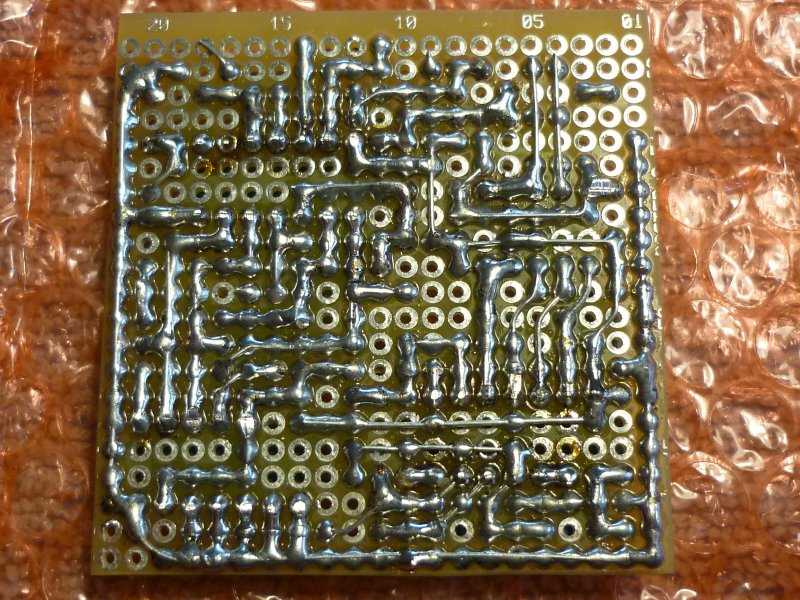

An anderer Stelle hatte ich vor kurzem ja hier das Innenleben vom ‚alten‘ MXR Envelope Filter gezeigt. Das Teil hat mir am Rhodes so gut gefallen, das ich auf die Idee kam im Rahmen einer gepflegten Lochraster-Handklöppelei-Aktion so ein Pedal selber aufzubauen. Hier das Ergebnis:

So konnten mal ein paar Teile verbaut werden, die schon ewig in der Grabbelkiste lagen (z.B. alter Maxon-Fußschalter, ehemals aus einem Ibanez PhaseTone).

Als Vorlage diente das entsprechende DIY-Projekt von der Tonepad-Seite.

Und ja, der Name kommt natürlich von der internen MXR-Bezeichnung vom Original (MX-120).


Jenzz



[NoiseZone]

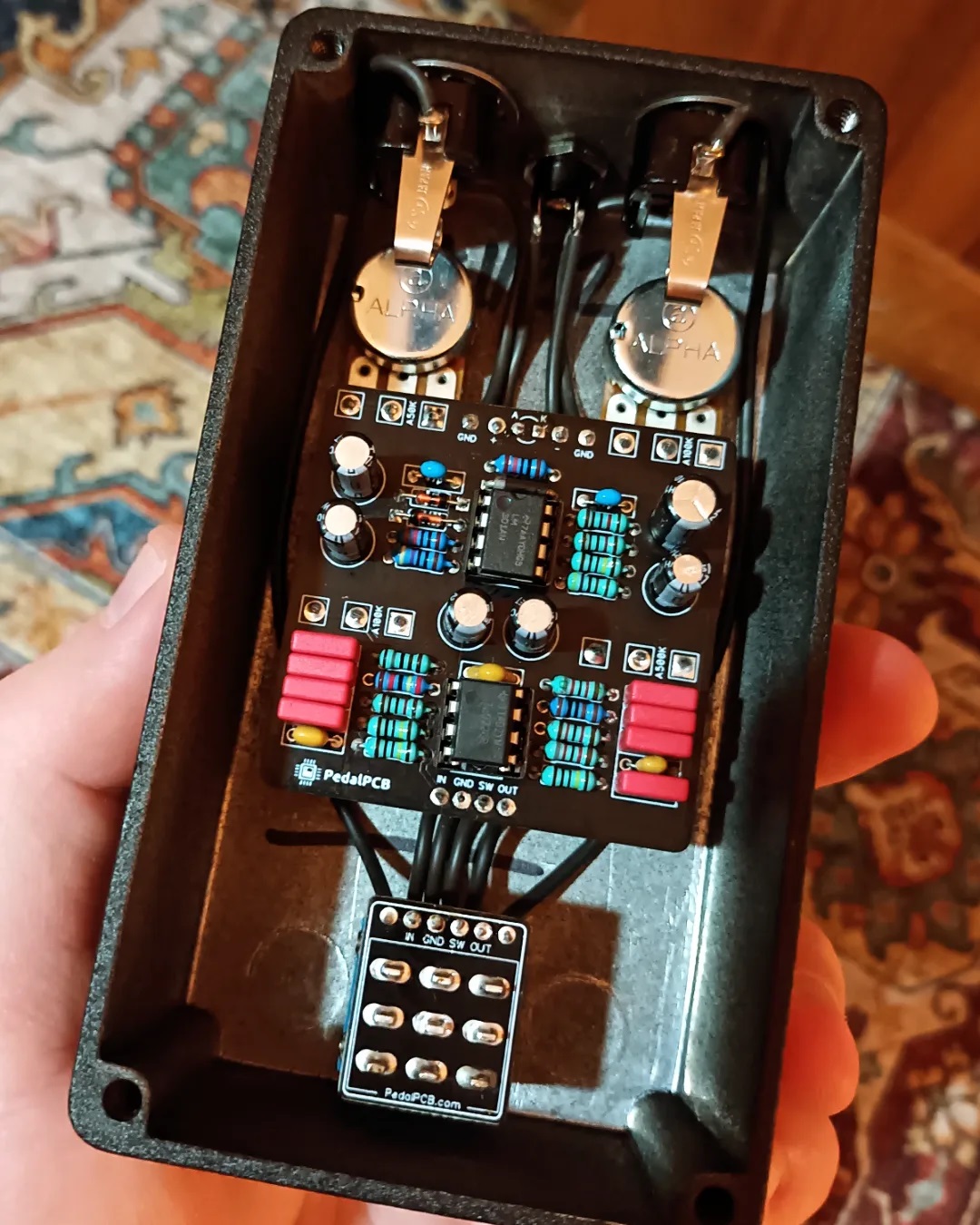

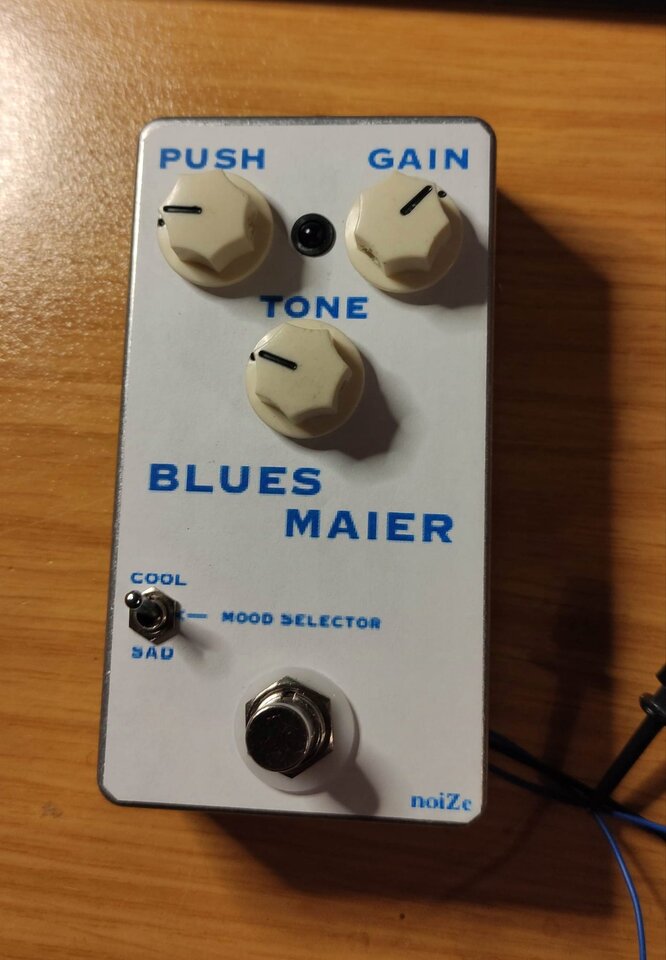

Ich hab mal den Boss BD2/Keeley nachgebaut.
Als Basis diente der Cobalt Drive vonPedalPcb (gibts bei Musikding). Cobalt Drive

Den Keeley Mod gibts im Netz und ist neben zwei anderen Dioden: D2, D5 (1n4002), fünf Silver Micas, C5-C9 (2x 47p, 2x100p, 1x 220p), C20 = 10uf Non Polarized Elko, also Bipolar.
Und D1 wird gebrückt via Jumper für röhrenähnlicheren Sound
Der "Phat Switch" ist ne Bass/Low end Anhebung. Mittels SPDT wird hier parallell ein Kondensator auf C14 zu geschaltet.
C14 ist original 18nf, Keeley benutzt hier 33nf und am Phat Schalter 68nf, also in Stellung "on" Gesamt um die 100nf.

Also ich hab erstmal den "normalen" Cobalt gebaut und dann bisl rum probiert, gefiehl mir natürlich nicht.
Bin allerdings auch kein großer Fan vom originalen Boss BD-2.
Also umgebaut auf Keeley Mod
Die Silver Micas gefiehlen mir nicht, warum auch immer..hab dann wieder normale Keramik genommen.
Ansonsten klingt das Teil schon echt gut.
Am Phat Schalter bin ich noch dran, bzw. stock bleibt ein 18nf drin (C14), gefällt mir persönlich am besten.
Da ich momentan keine J201 da hab, sitzen hier vier J113 anstatt den J201ern drin.

Wer den John Mayer Tone sucht, könnte hiermit glücklich werden, geht definitiv in die Richtung.



[War_On_Strings]

Endlich fertig!

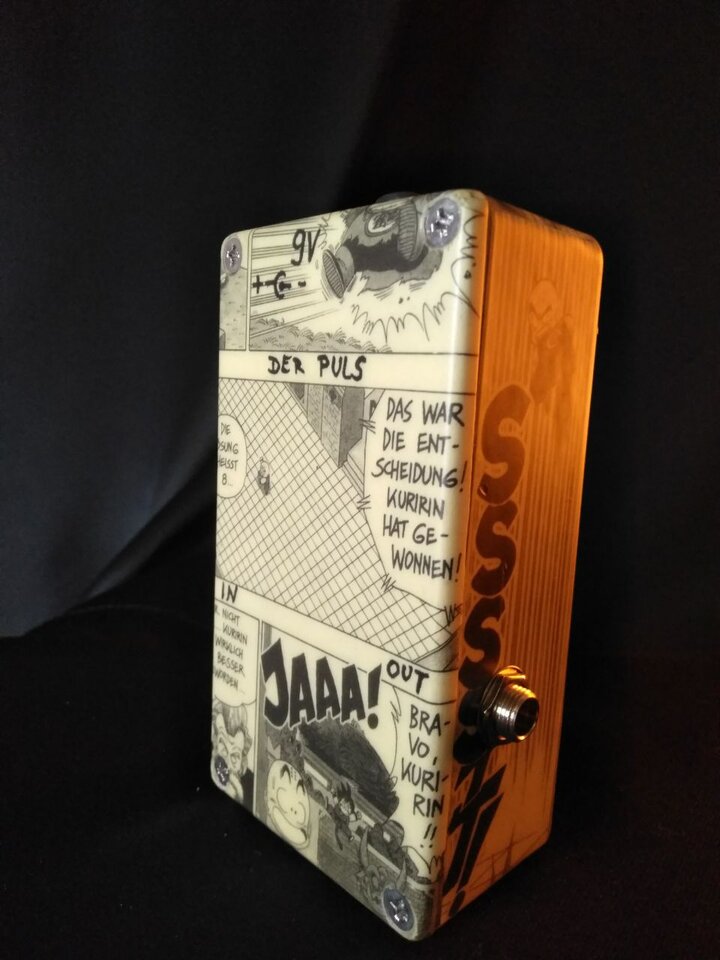

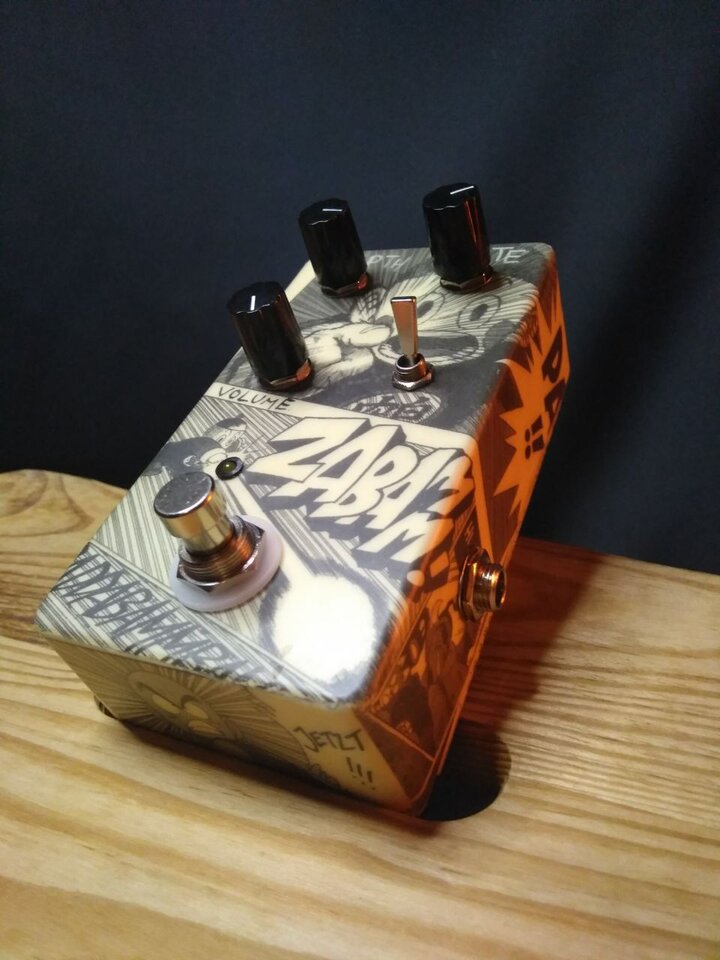

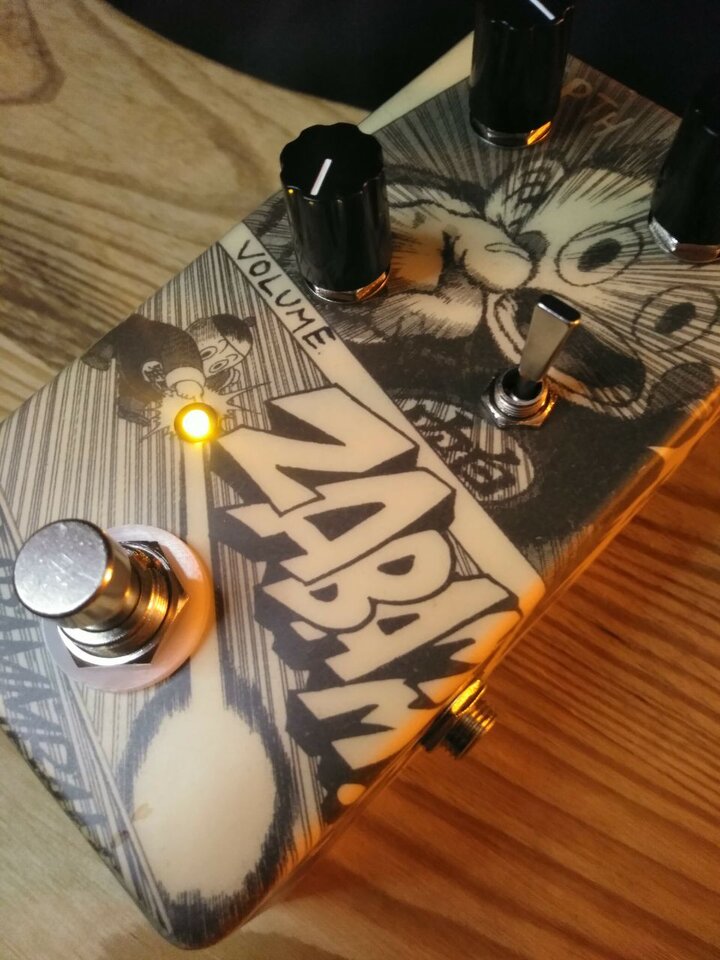

Der Puls von musikding. Mein erstes Tremolo. Ich hatte gehofft, es kann noch langsamer, aber es ist trotzdem nutzbar. Ich find's nice.
Das Design ist aus echtem Manga (Papier ) und klar lackiert.
War das'n riesen Aufwand! Aber: hat sich gelohnt



[DerThorsten]

Wenn es noch langsamer sein soll, könnte man versuchen C6 zu vergrößern.



[NoiseZone]

...Der Puls von musikding...Das Design ist aus echtem Manga (Papier ) und klar lackiert.
War das'n riesen Aufwand!

Sehr cool.
Biste da mit Acryl Klarlack drüber ?
Da brauchste ja einige Schichten



[War_On_Strings]

Wenn es noch langsamer sein soll, könnte man versuchen C6 zu vergrößern.

Oh yeah, vielen Dank für den Tipp!!
Das notier ich mir mal für die nächste Kleinteilbestellung.

Sehr cool.
Biste da mit Acryl Klarlack drüber ?
Da brauchste ja einige Schichten

Danke
Kein Acryl, anderer. Vermutlich, öh, 2K?
Und jep, "einige Schichten" ist noch nett ausgedrückt. Das Papier hat den Klarlack buchstäblich weggesoffen.



[War_On_Strings]

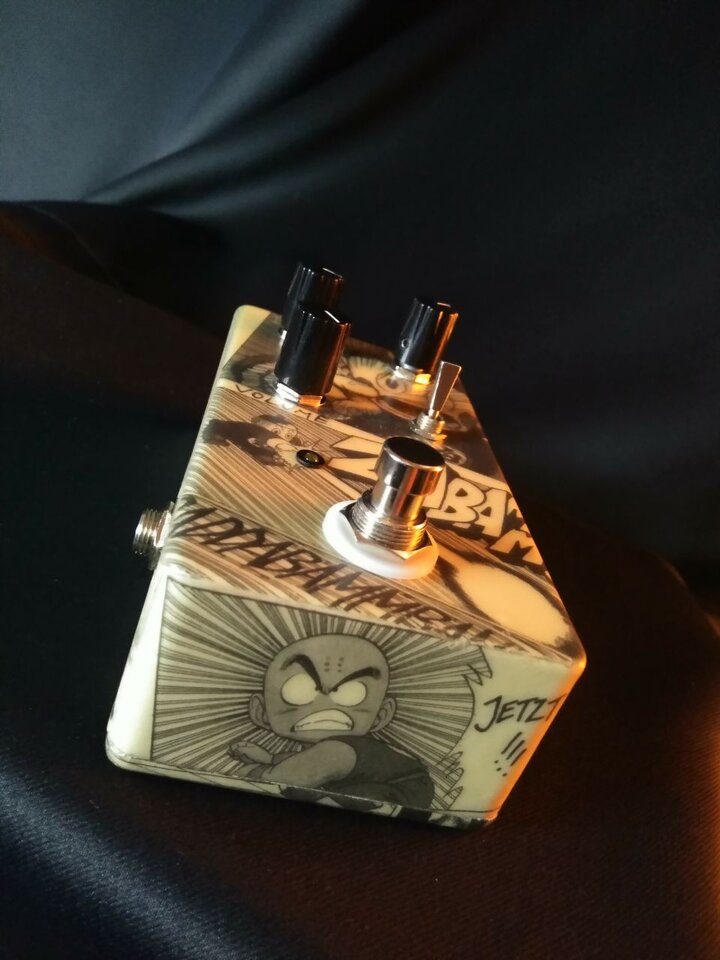

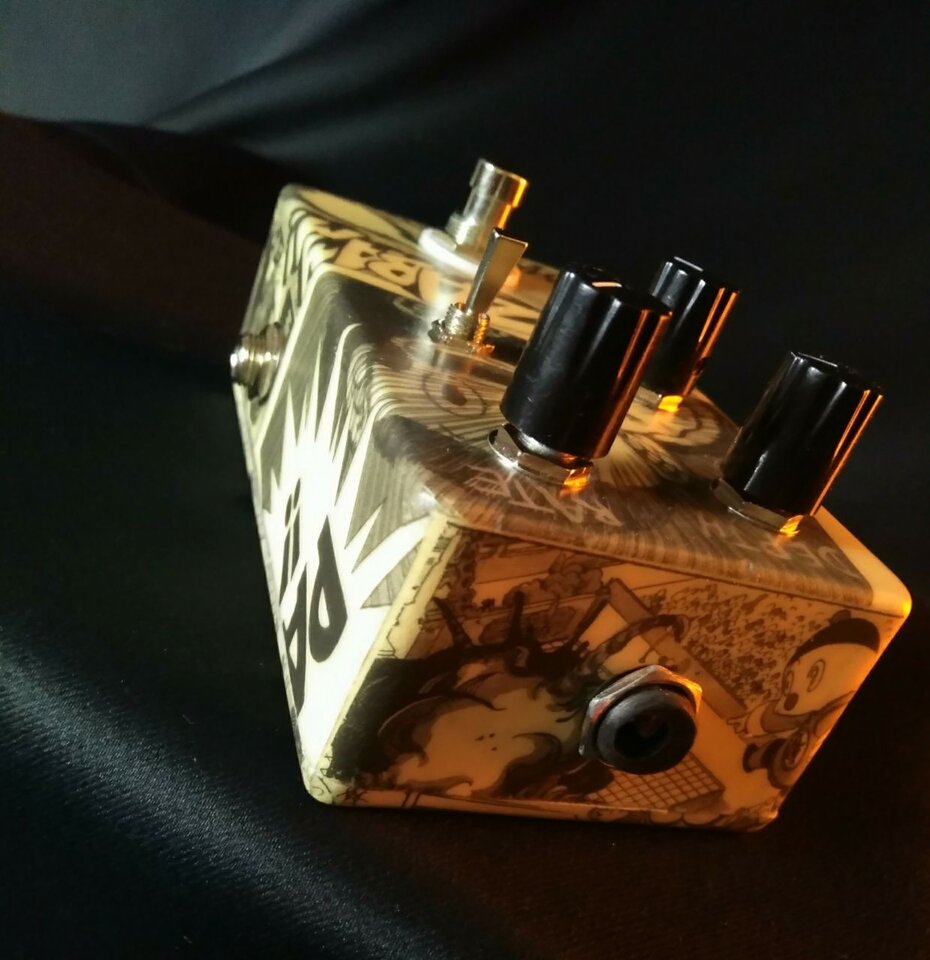

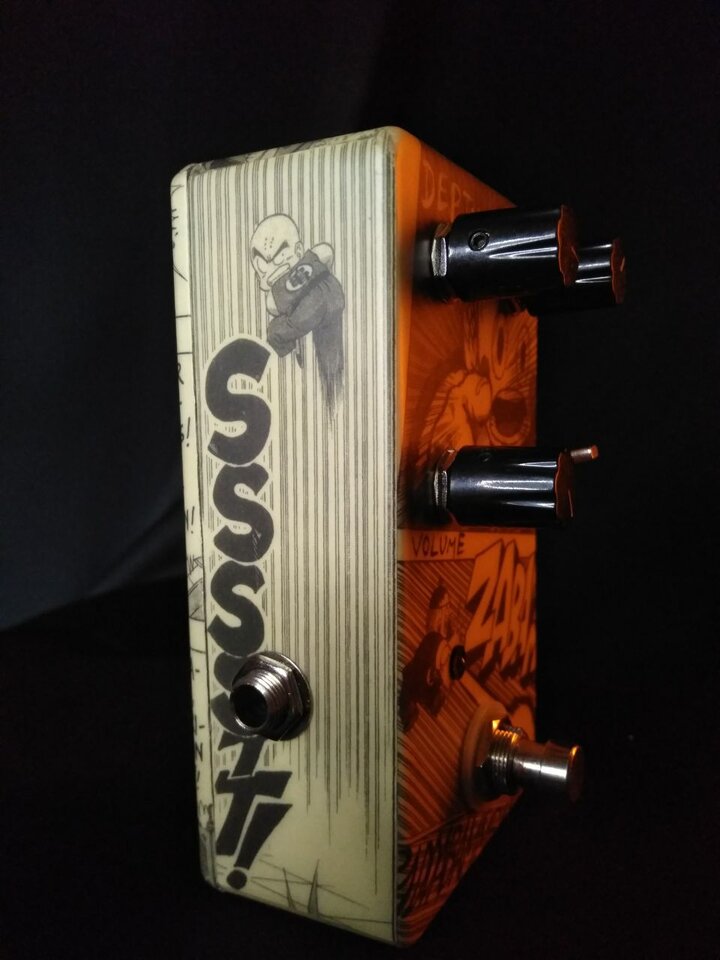

...ich hab noch ein paar mehr Bilder gemacht, einfach weil ich's so hübsch find
Ich will sie euch nicht vorenthalten!

^ (ach mist, leuchtende LED wär ganz nett gewesen?!)

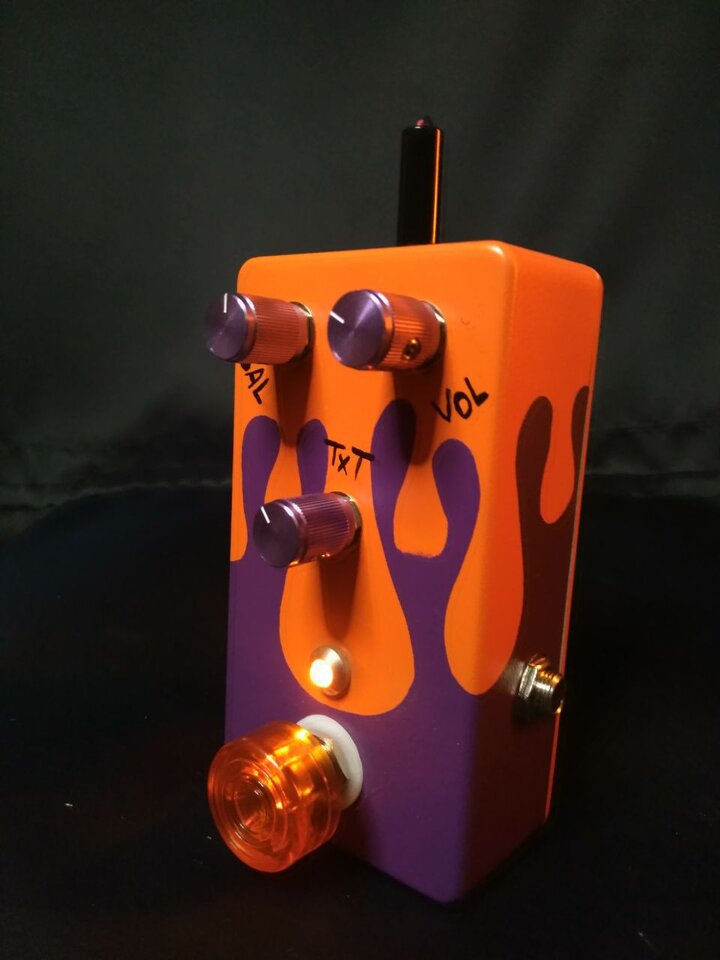

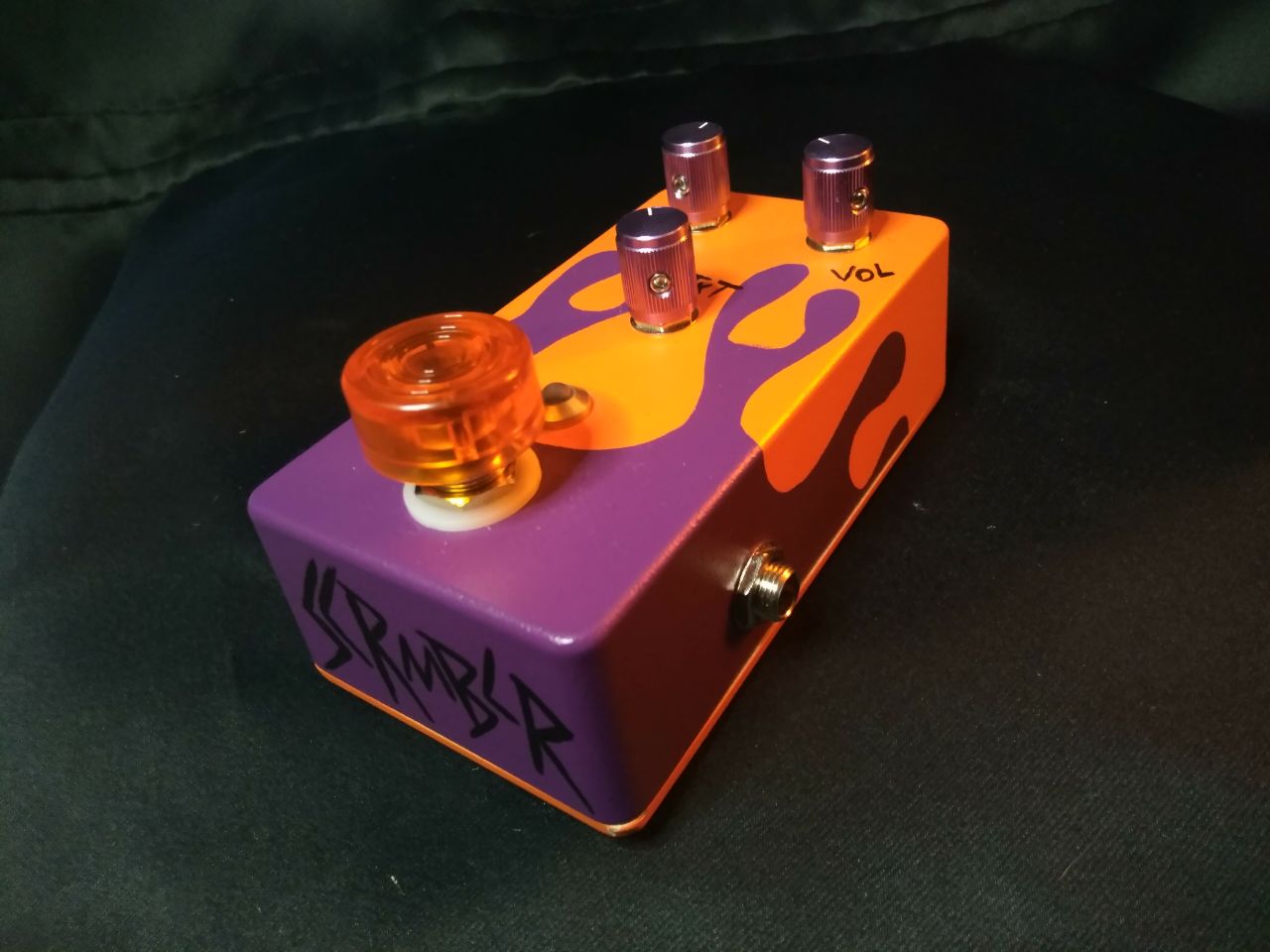

Ich habe noch ein weiteres Pedal fertig - den Scrambler!
Super over the top, very kaputt und voll in die Fresse octave Fuzz das ich ganz wundervoll finde! (ebenfalls vom musikding)
Ursprünglich gabs den von Ampeg, glaub ich.

Ich bin super zufrieden ^.^
Nur die Knöppe müssen noch getauscht werden, da muss was bunteres ran!
