Eure selbstgebauten Effektgeräte

[c.h.iller]

was? 20-30€? ...meine abisolierzange für 3,50€ reicht mir völlig



[Afrobongo]

wie sieht denn dein screamer (der vom musikding??) von innen aus? hab meinen auch im kleinen gehäuse aufgebaut und es geht so eng zu, daß ich das gehäuse nur mit drücken und drängeln zu kriege...

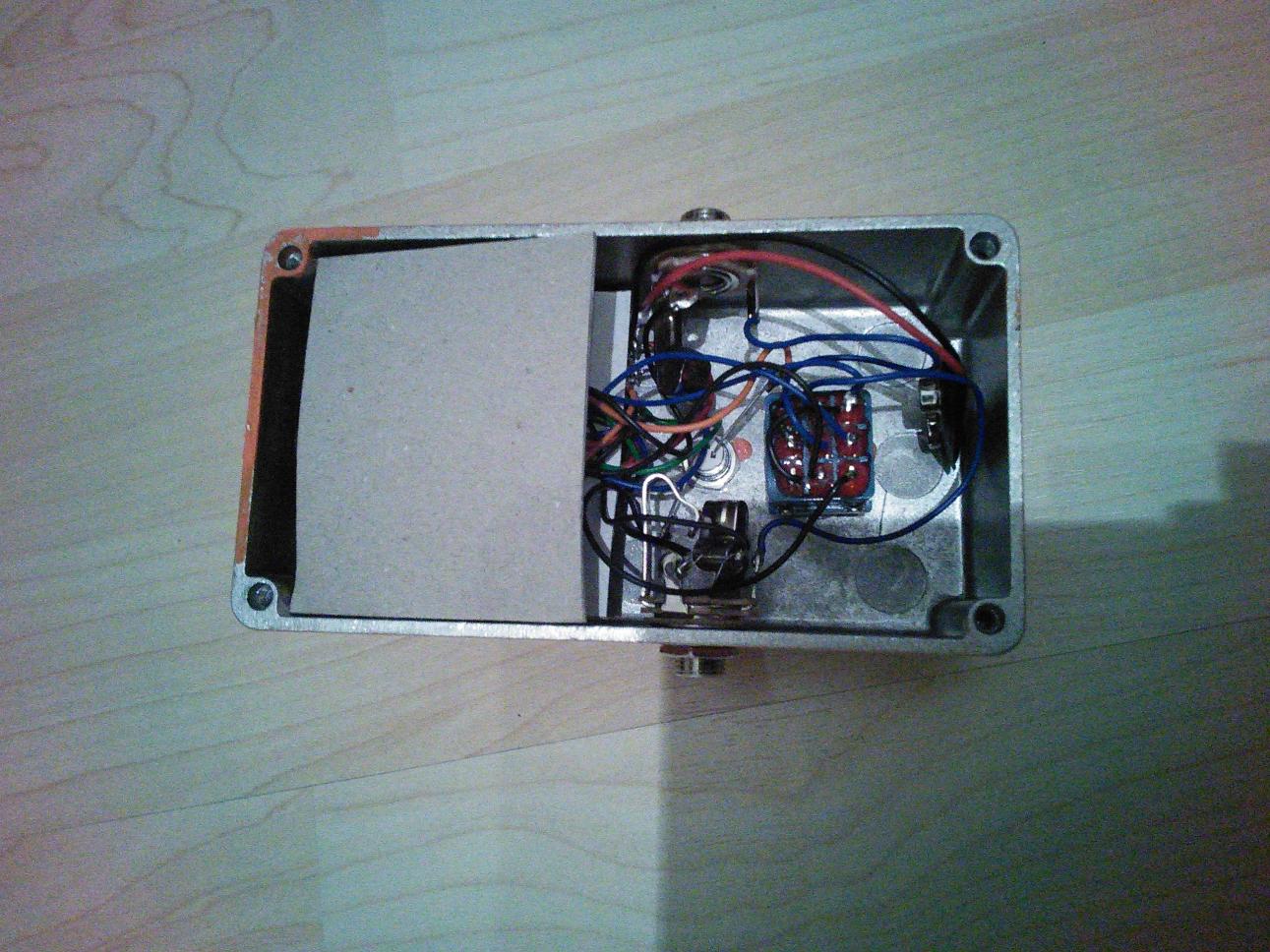

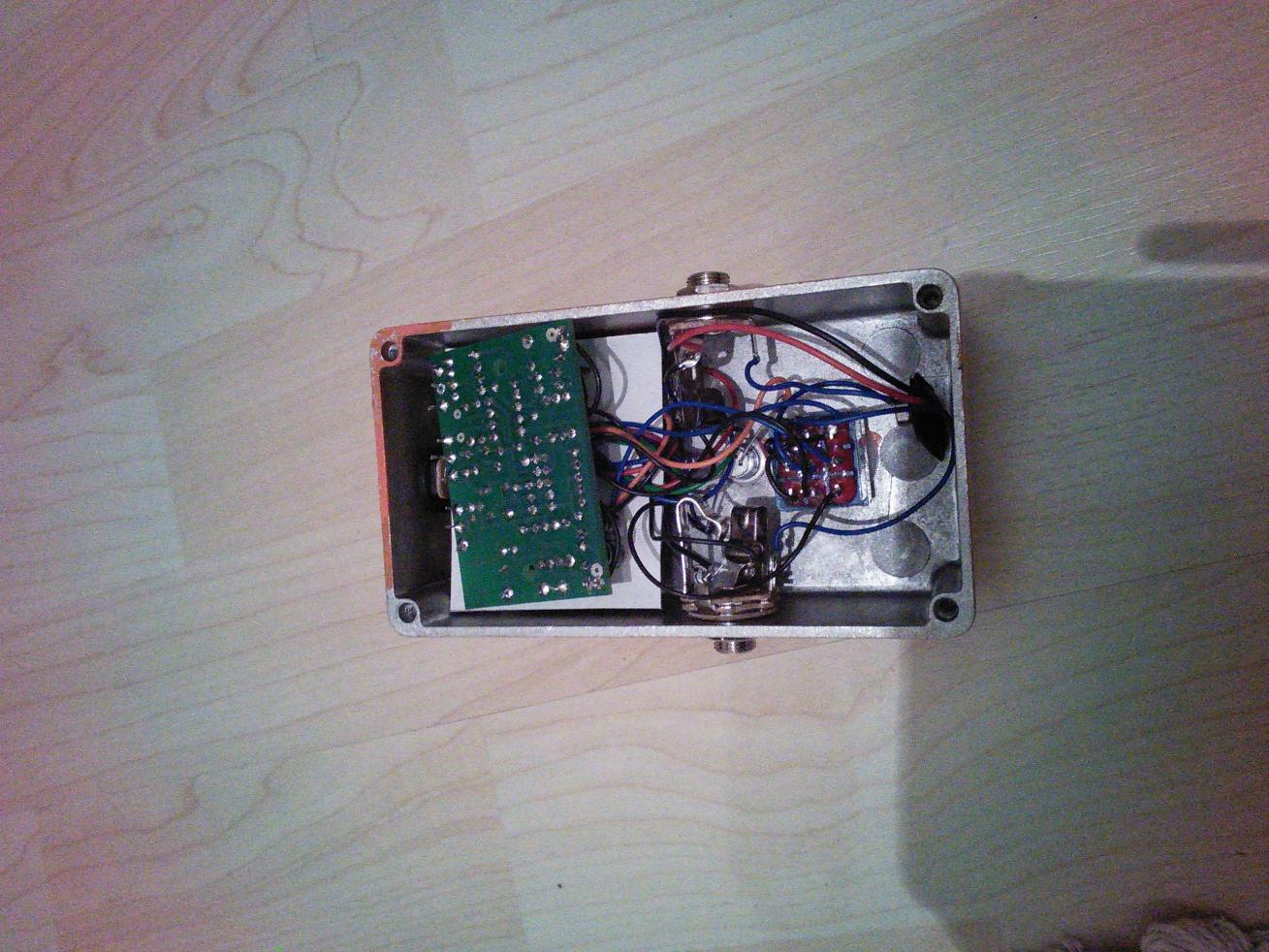

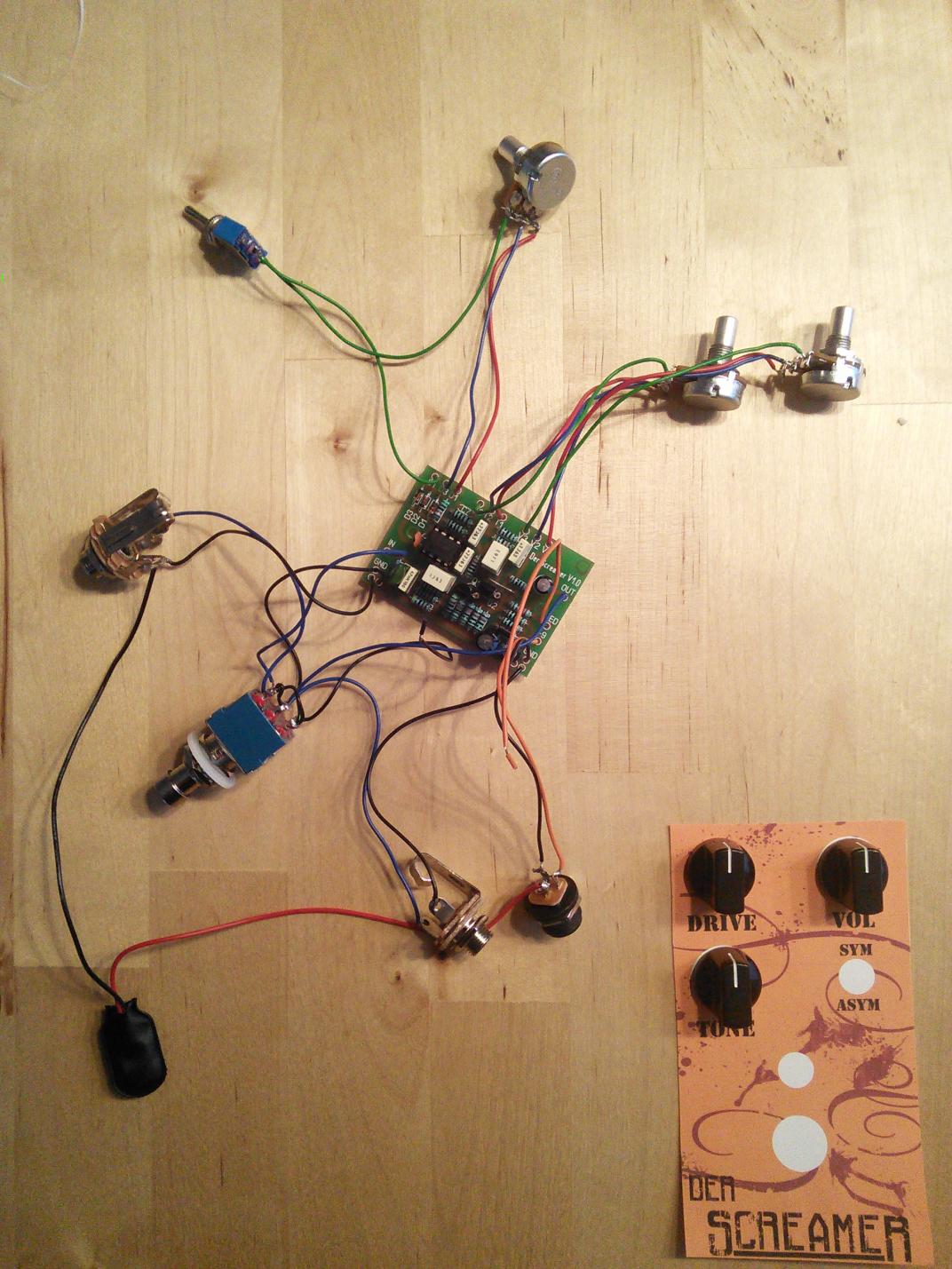

Ich hab gestern Abend mal ein paar Fotos gemacht, bzw ist das eine Bild noch vor dem Zusammenbauen.
Die Pappen sollen Kurzschlüsse verhindern. Ich glaube ich hätte mal den Batterieclip weglassen sollen. Ich hab zum einen gar nicht vor das damit zu betreiben und zum anderen wirds dann wirklich eng.



[phess90]

Doch unter den Schalter passt die Locker. Tipp: Am Batterieklipp kurz davor nen Knoten machen, die verbindung zum Clip ansich ist nicht die geilste und das sorgt für etwas Zugentlastung. Ich benutze auch nie Batterien - außer zum Testen ob der Effekt denn funktioniert. Da ist er doch praktisch. Anonsten sind die Kabel etwas lang. Die LED kannste direkt an den Schalter löten (Kathode, kurzes Bein).
Pappe brauchste ansich nicht. Du hast doch Abstandhalter - die Platine kommt mit der Lötseite richtung Poti und mit der Bestückungseite zu dir und die Abstandhalter auf die Potis. Dann gibts acuh keine Kurzen



[Afrobongo]

Ja kann man machen. Mal sehen ob ich da noch mal ran geh. Ansonsten vllt ganz interessant für den nächsten Versuch



[Gast 2521]

Moin,

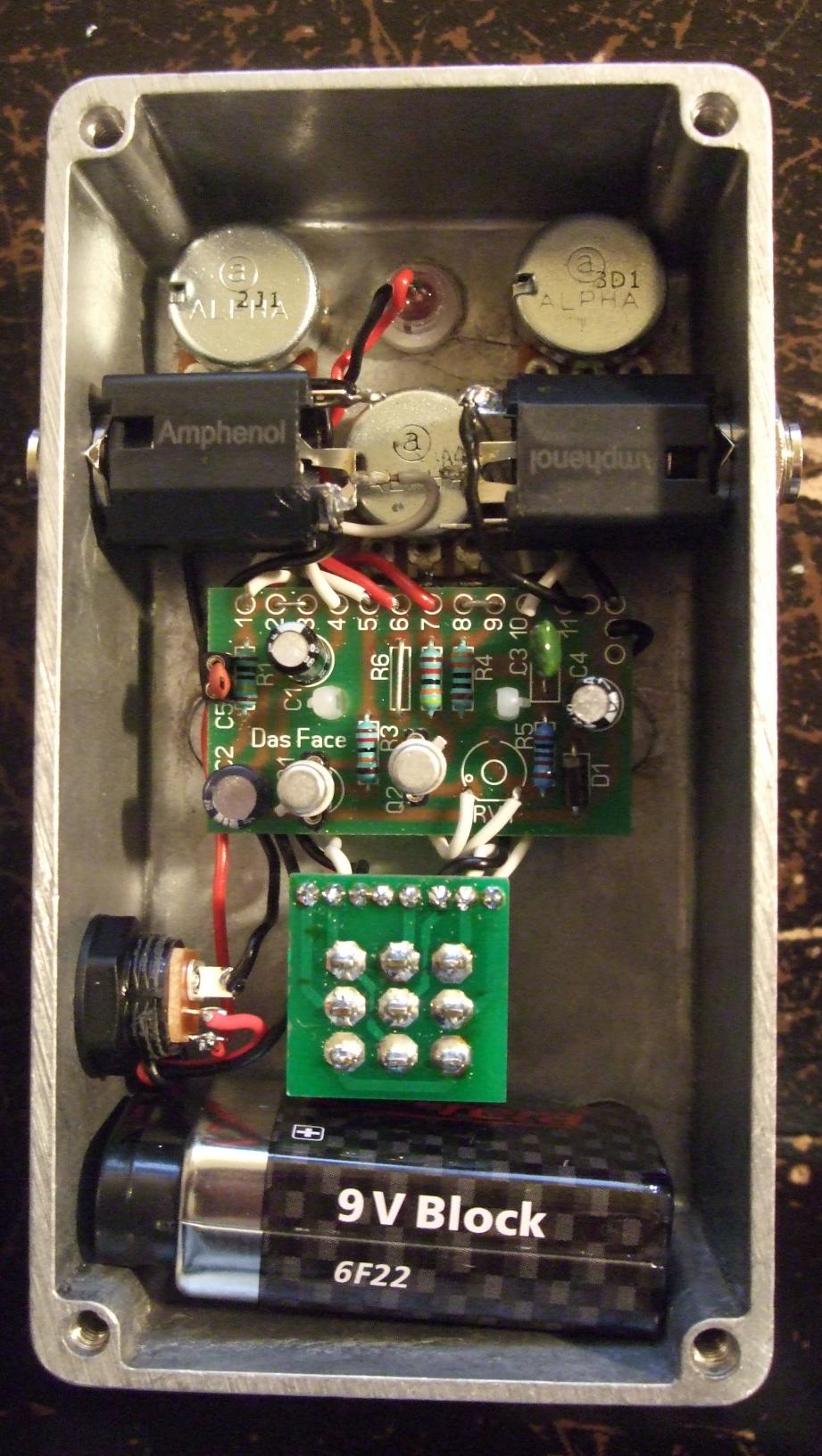

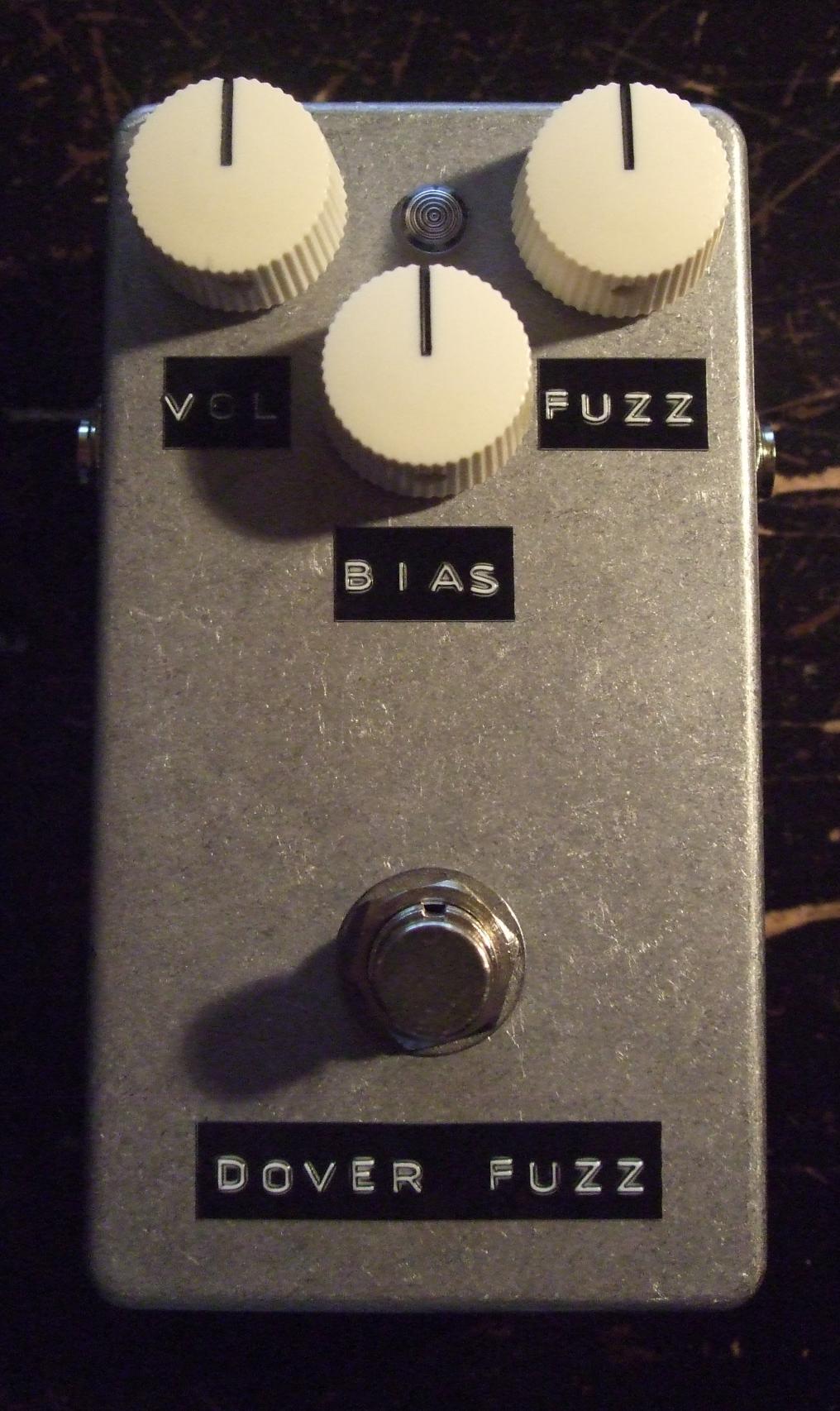

hab mir auch mal nach längerer Abstinenz etwas neues gebaut. Ich habe mir beim Musikding die Platine für das Fuzz Face besorgt und darauf dann ein leicht modifiziertes Si Fuzz Face aufgebaut. Ich habe als Grundwerte die Bauteile vom Eric Johnson Fuzz Face benutzt, dann das Bias regelbar gemacht. Als Transistoren werkeln zur Zeit ein BC107B und ein BC109C wegen dem Metal-Can-Mojo Ich spiele aber zur Zeit noch ein wenig mit anderen Transistoren herum und werde noch andere Werte für den Keramikkondensator links auf der Platine ausprobieren, der wohl beim Musikding-Si-Fuzz kein Standard ist. Habe diesen Mod aber mal auf Grundlage von "The Technology of the Fuzz Face" von RG Keen ausprobiert. Klingt ansonsten bisher ziemlich dick und fett. Ansonsten bin ich auch mit der Verarbeitung ganz zufrieden, obwohl ich leider eine der Buchsen angebrutzelt habe.



LG Dimas



[zlotan]

Bc107b im q1 und Bc109c in q2 ist eine meiner lieblings Kombis in Silicon Fuzzfaces. Bc109 gefallen mir im allgemeinen sowieso sehr gut, die haben etwas sehr rotziges... viel spass mit dem Fuzzface!



[peppomuck]

Servus!

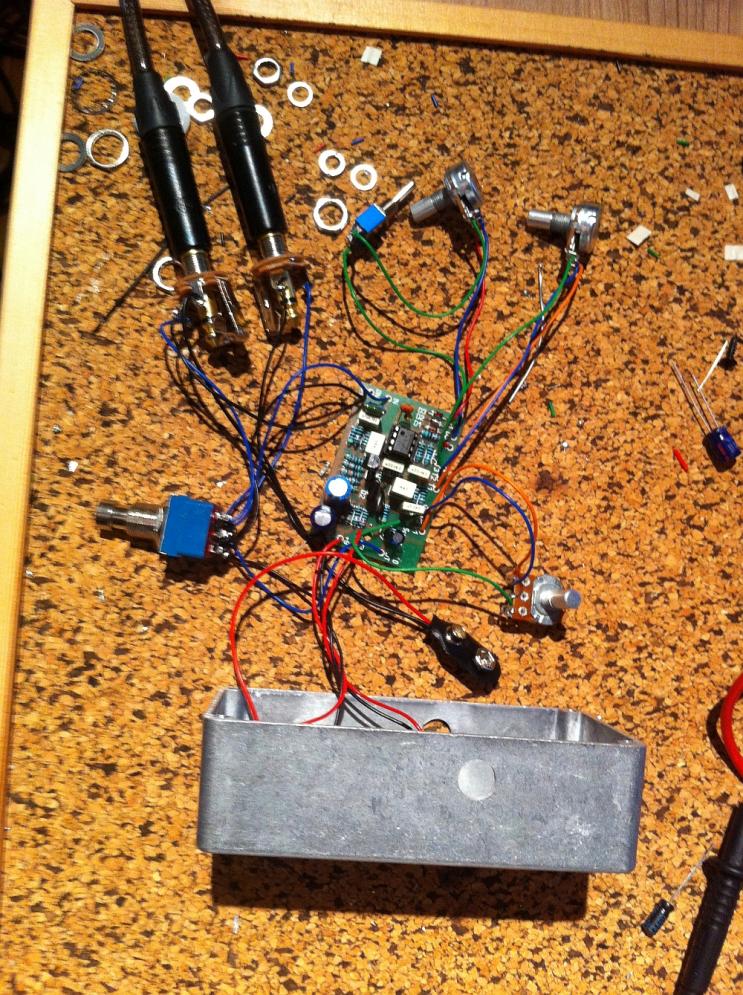

Weil mir etwas Fad war und mein linker Arm in Gips, hab ich mir gedacht es wär nett so einen Tubescreamer
vom Musikding zusammenzustricken. Bis auf das mir ein Elko übern Jordan sprang und ich 2 Tage gebraucht habe bis ich rausfand
das ich ne Brücke am Board zu Verlöten habe ist es echt nicht soo übel geworden

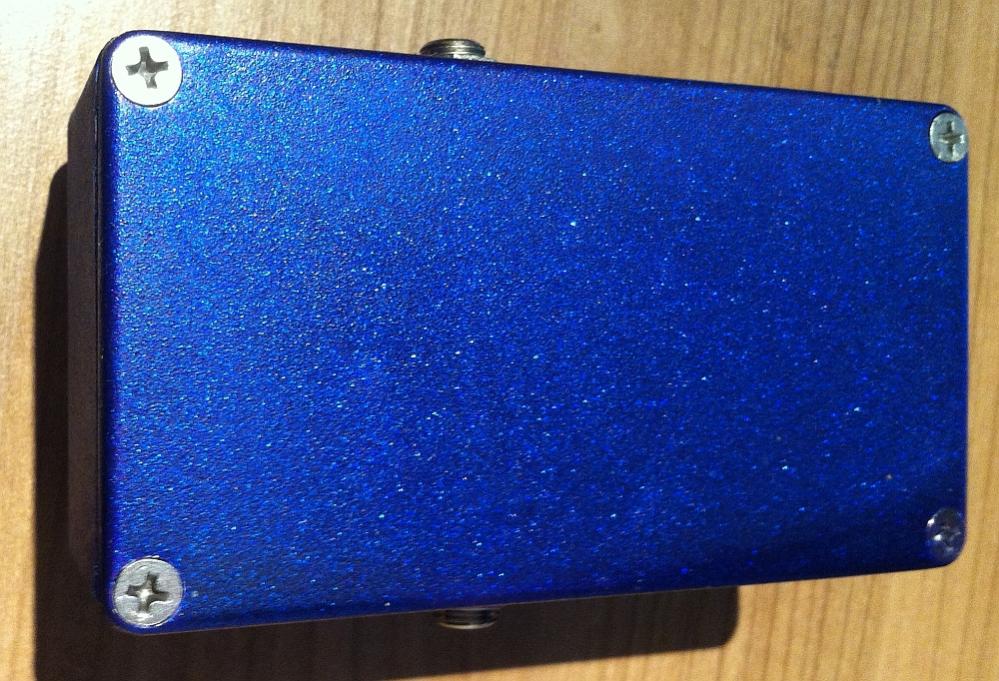

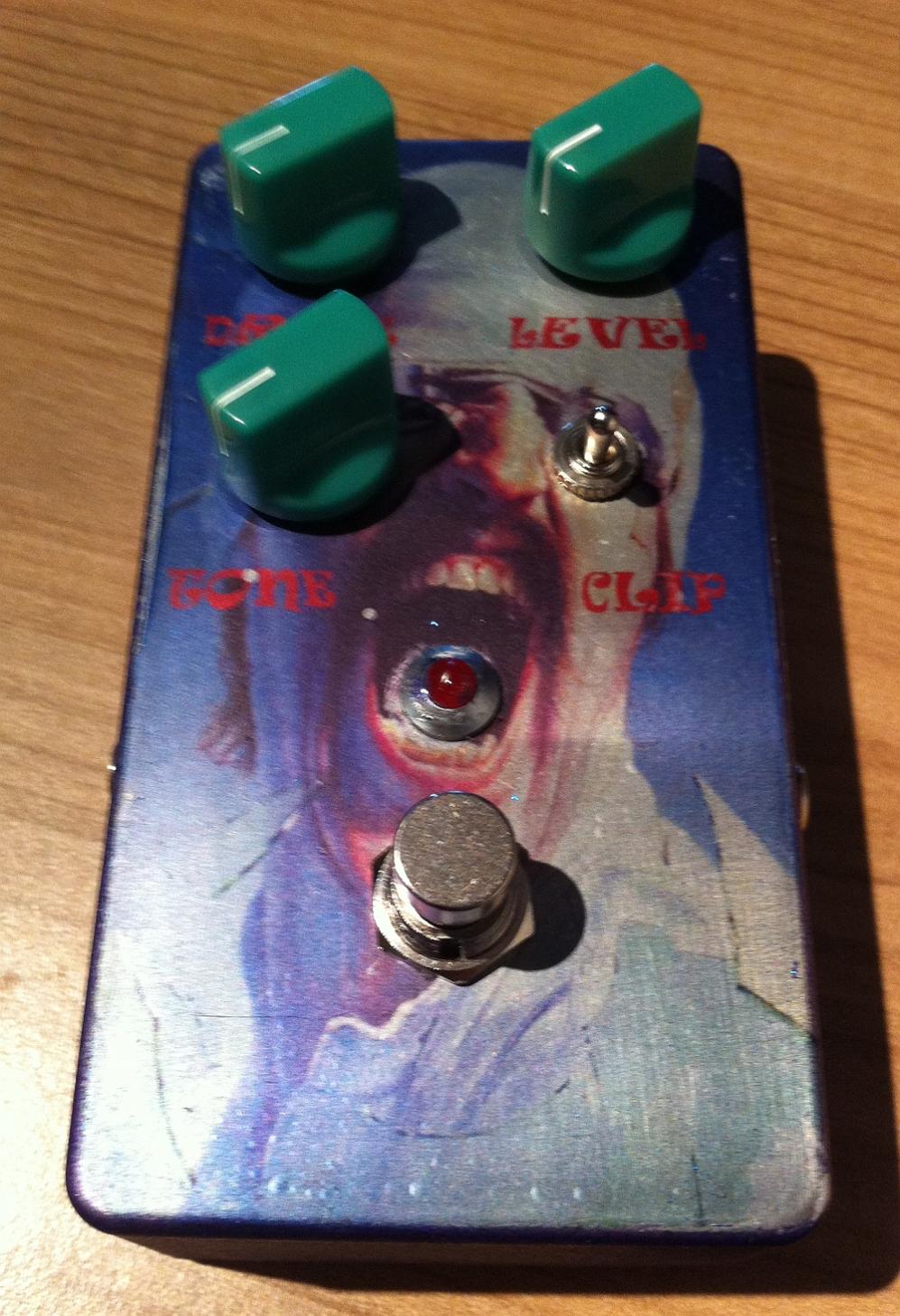

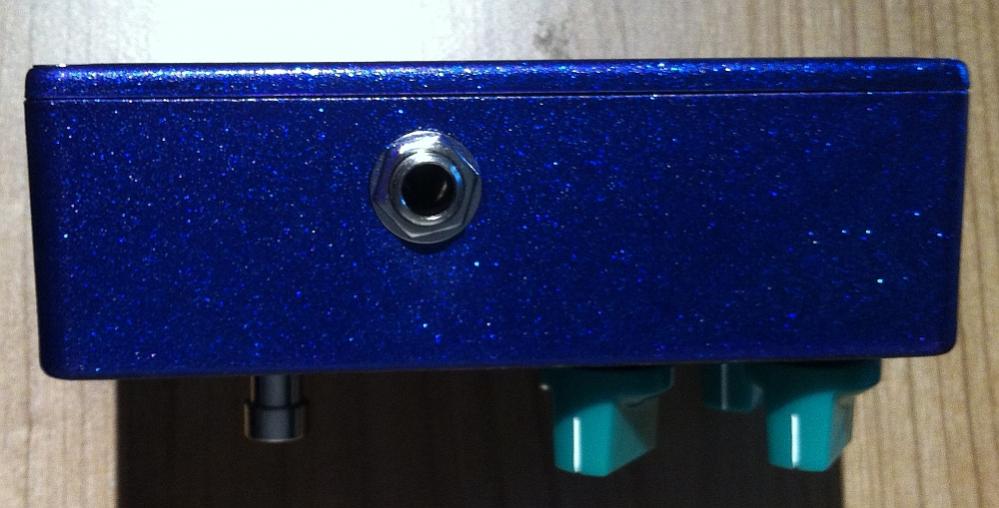

Da ich dafür sowieso 3 Wochen Zeit hatte, hab ich das Teil dann auch noch pornoglitzerblau Lackiert und mit einer superfummeligen
Decal-Folie bestückt... ah ja: ist mein erstes Selbstgeautes ;-)



[rbur]

Cool. Helnweins Schreihals mit Zungenpiercing.



[Afrobongo]

Da mit der Brücke hab ich auch erst nicht gesehen :-D
Der lack sieht super aus. Das Decal ist wohl eher Geschmackssache ;-)



[peppomuck]

Cool. Helnweins Schreihals mit Zungenpiercing.

Jep der Helnwein Schreier, dachte das passt ganz nett zum Tubescreamer.. vor allem das *Zungenpiercing* kommt ganz nett wenn die Led leuchtet :-D



[roror]

Moin Ihrs,

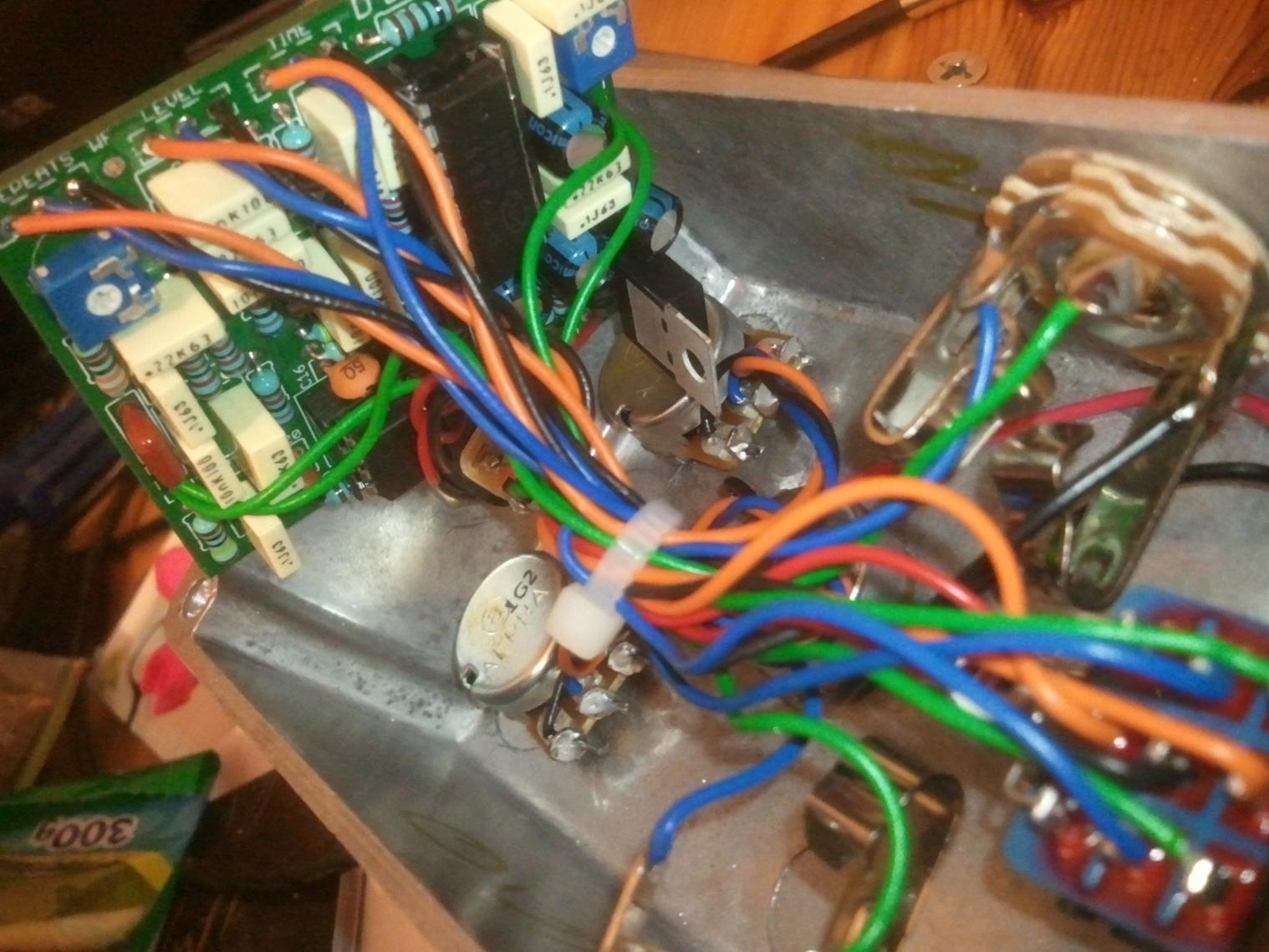

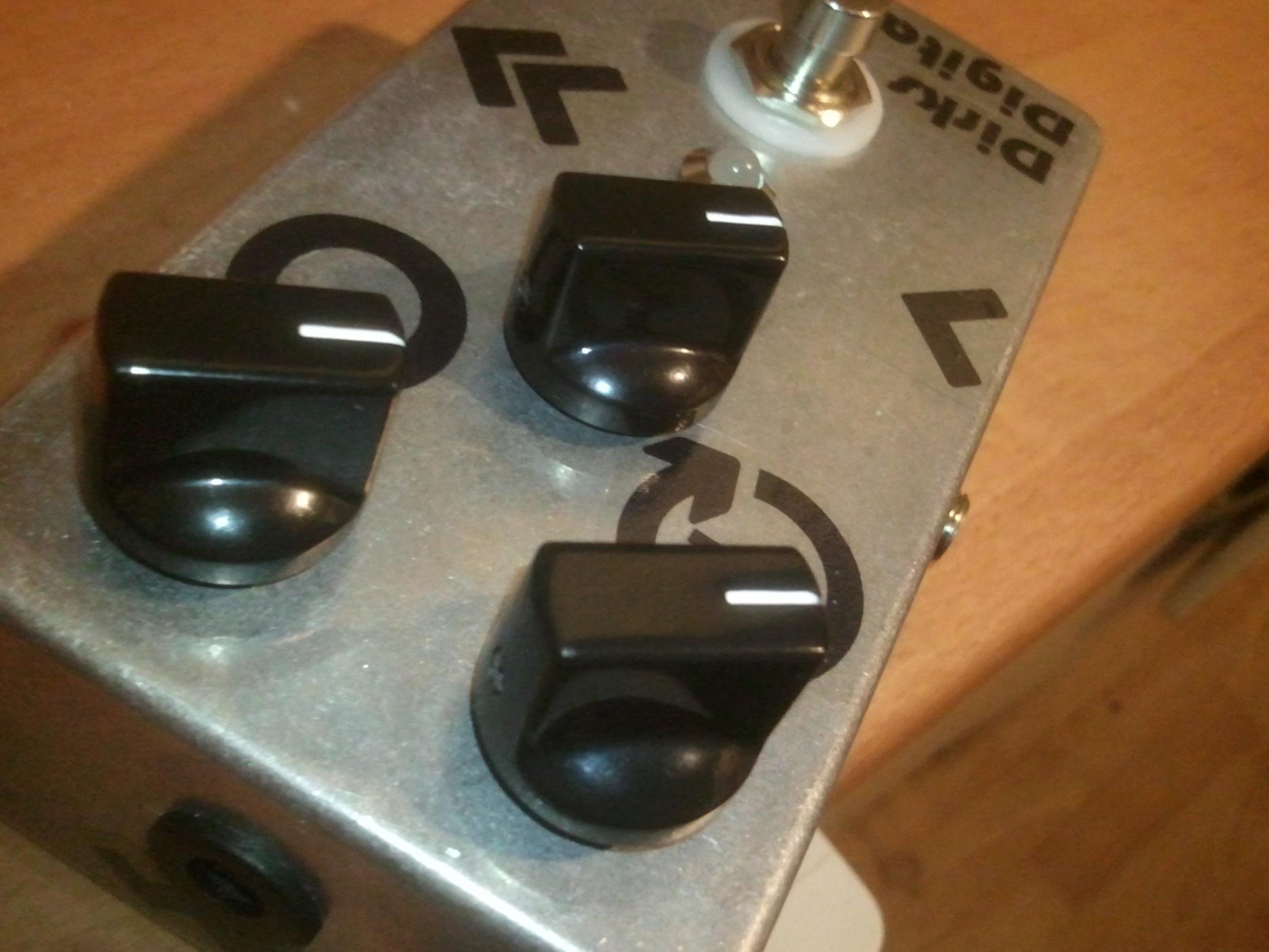

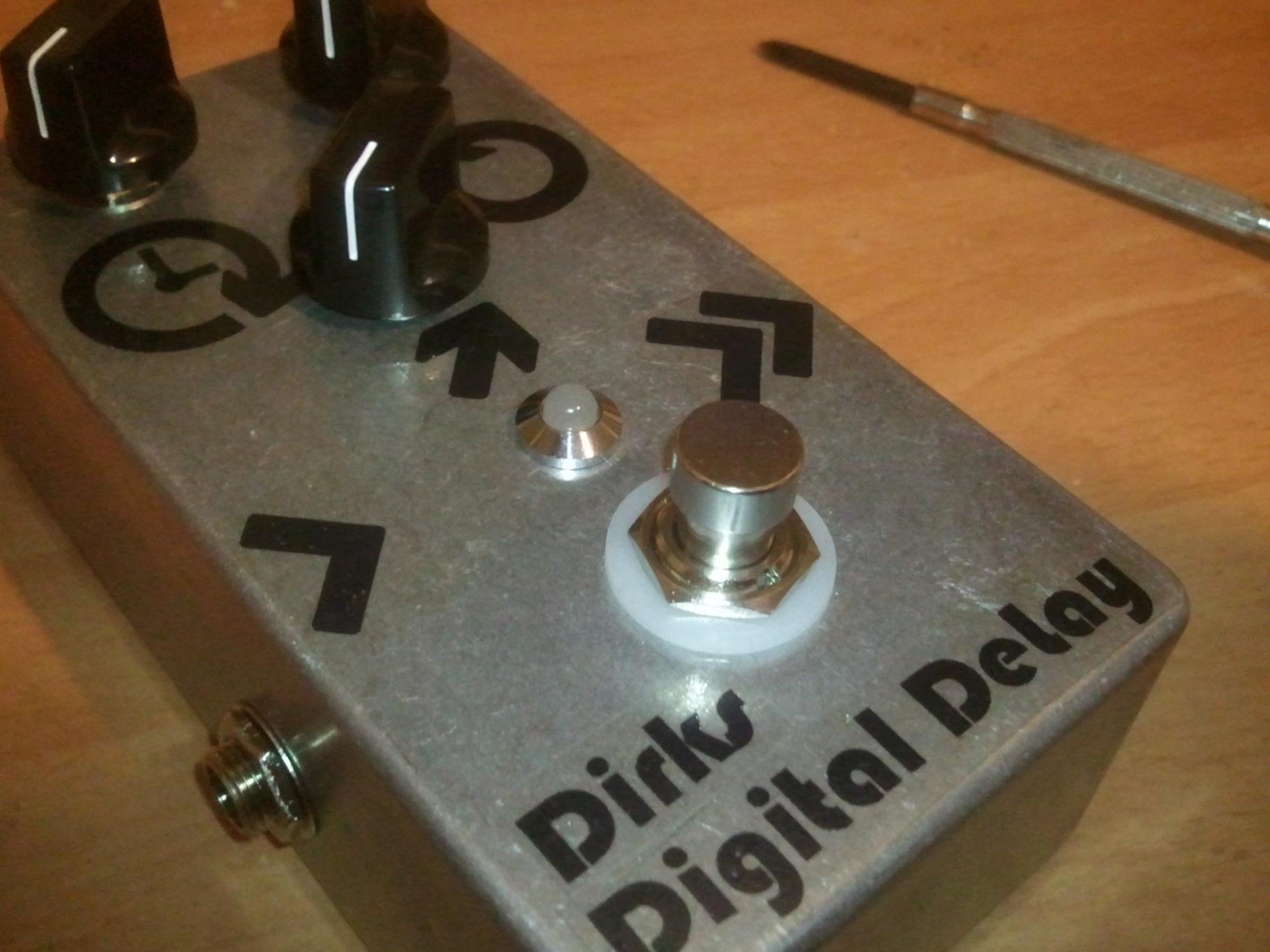

heute habe ich ein klein Projekt für einen Befreundeten Gitarristen vollendet, okay ist zwar PCB Basierend, Spaß die zu bauen mmachte es mir trotzdem und der jute Gitarrist wird das Teil wohl mögen
Simpel, schick und schnörkel los eben wie gewünscht.

Da die Platine keine Abstandslöcherhat, habe ich auf den Boden ein Stück Schaumstoff geklebt und lege die Platine mit den Lötpunkten nach unten darauf ab, die Kabel von der anderen Seite geben dann genug druck auf die Platine ab das diese nicht rutschen kann.
Cheers
roror



[Gast 2521]

Sieht gut aus. Die Kabel könnten etwas kürzer sein, aber ansonsten Welches Projekt ist das genau?



[roror]

Das ist das D´Lay von Guitar PCB, über das Musikding gekauft, Preis Leistung SOund find ich i.O.
Das mit den Kabeln kenn ich, sowas mache ich normalerweise wenn ich für mich die Pedale bastel, weil wenn ich die wieder kürze und loslöte
und ggf. die Platine zerstöre Ärgere ich mich ja nur über mich

Dies ist für ein Freund von mir und zudem drückt die Kabelwulst die Platine schön fest auf Grund, wie o. g. sind ja keine Haltelöcher für ABstandshalter mit drin.
Ich könnte mir auch vorstellen das gute Stück zu Moden bei Youtube gibs da einen Frickler der ein Expression Pedal mit angelötet hat, da wären dann Delays mit
Abstürzenden Flugzeug Sound wie bei Pink Floyd möglich.

Theoretisch könnte man auch noch zwei weitere externe Potis für Lautstärke des Sounds bei Eingescahlteten Effekt, somit wäre es mit Level auf Null einfach nur
ein Booster und die Infinity Repeat einbauen, was sich unweigerlich hochscahukeln würde Für eine Experimental Trash/Rock durchaus eine Interrresante Idee.

Ich hab gerade ein wenig rum gesucht und das ist das Video von dem Mod den ich meine.

Cheers
roror



[rabbitgonemad]

Menatone Fish Factory Clone (Red Snapper + Blue Collar)
Die Knöpfe werden noch gegen schwarze getauscht, sobald ich welche nachbestellt habe. Die Seiten sowie die Bodenplatte sind wie beim Original unlackiert, das sieht man in dieser Einstellung nicht. Das ganze ist auf Vero aufgebaut (Gut Shot kann ich nachliefern, wenn Interesse besteht).
Und klar, der Name drängte sich irgendwie auf .

Ich besitze seit 2005 etwa ein Original Red Snapper Pedal (4knob, reverse graphic), welches auch jahrelang fest auf meinem Board seinen Platz hatte, bis dann Paul C Timmy, Jan Ray Clone etc kamen. Damals im Laden testete ich es gegen ein altes Fish Factory mit sechs Reglern (jew. Gain, Vol, Tone) und mir fehlte bei beiden Schaltungen die zusätzliche Flexibilität, die die "stand-alone" Pedale hatten. Ähnlich erging es mir bei einem anderen FF-Clone, den ich mal hatte.

Nun also hab ich eine 8-knob Version, die von Menatone nur ab und an mal als custom job angeboten wird ($350!). Da sicherlich die Frage aufkommt: Die Red Snapper Schaltungen (Original / Kopie) klingen wirklich SEHR ähnlich soweit ich das testen konnte, das Original hat eine Idee mehr "Presence", der Clone etwas mehr Fülle und Wärme. Mal sehen, ob dieses Pedal mein Original verbannen kann!?



[Gast 2521]

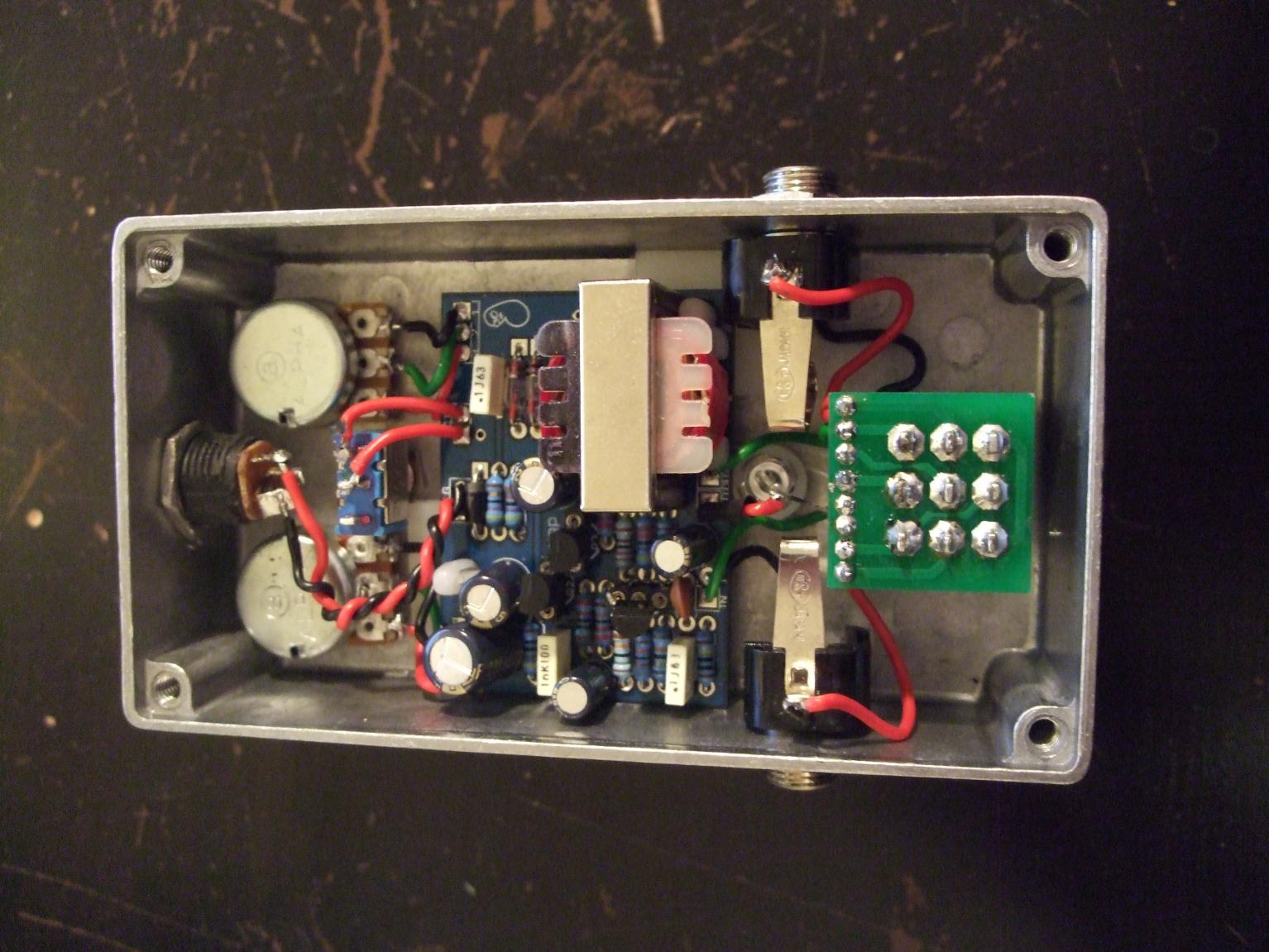

Neu bei mir: Tycobrahe Octavia Clone mit Platine von madbean



Klingt gut, sehr schön auch in Kombination mit einem Tubescreamer. Ich probiere noch ein wenig mit Transistoren rum, aber ansonsten...

LG Dimas



[iefes]

Saubere Arbeit ihr beiden! Da bekomme ich Lust, auch mal wieder den Lötkolben zu schwingen Wenn meine Designs nur annähernd so gut werden würden, wie eure



[phess90]

Ich baue meine Effekte auch immer ohne Decal und Lack. Das pure Alugehäuse sieht zwar eher mau aus, dafür macht es mir aber einfach vie lzu wenig Spaß. Und verkaufen kann man die Pedale eh nicht. Mich stört es also nicht.
Ich werde mich jetzt erstmal meinem ersten Röhrenamp widmen, denke es wird ein TT Molly und dazu eine Palmer 1x12 Greenback Box.



[Gast 2521]

Das Anbringen von Folien macht mir jetzt auch nicht unbedingt riesigen Spaß, aber ich möchte nicht, dass die Pedale so nach Prototyp aussehen. Ich habe bisher übrigens keine Probleme gehabt meine Pedale für einen angemessenen Preis unter die Leute zu bringen, falls mir eins nicht mehr gefiel.



[phess90]

Naja die paar Kröten für die Effekte...Und ich baue die ja um sie selbst zu benutzen. Und sowas wie nen Big Muff, ne Rat oder ein Phase90 kann ich immer mal wieder gebrauchen.



[rabbitgonemad]

Das Anbringen von Folien macht mir jetzt auch nicht unbedingt riesigen Spaß, aber ich möchte nicht, dass die Pedale so nach Prototyp aussehen. Ich habe bisher übrigens keine Probleme gehabt meine Pedale für einen angemessenen Preis unter die Leute zu bringen, falls mir eins nicht mehr gefiel.

+1
Ich habe die Erfahrung gemacht, dass insbesondere das äußere Erscheinungsbild für potentielle Käufer ein Anhaltspunkt dafür ist wie viel Liebe zum Detail in einen Bau geflossen ist - nicht jeder Gitarrist kann die Qualität von Bauteilen und technischer Arbeit anhand eines Platinen-Fotos beurteilen. Ein blankes Gehäuse mit evtl. sogar etwas schief angesetzten Bohrungen und handschriftlicher Bezifferung der Potis kann eben schnell "zusammengeschustert" wirken, auch wenn das Pedal als Endprodukt keinen Deut schlechter klingt als ein aufwendig gestaltetes.

Ist, wie schon festgestellt worden ist, natürlich kein Problem wenn man auf den Weiterverkaufswert eben keinen solchen (Wert) legt.

Da meine Motivation beim Selbstbau u.a. ist viele verschiedene Schaltungen, hauptsächlich von Boutique-Pedalen, auszuprobieren (die ich mir nie alle in der Fülle und Menge leisten wollen/können würde) liegt es in der Natur der Sache, dass ich auf den Weiterverkauf angewiesen bin, u.a. auch um die doch enormen Kosten der Bauteilebestellungen auszugleichen (vieles davon liegt noch "auf Halde" und ist als Wert nicht weg sondern nur gebunden, trotzdem fehlt das Geld erstmal).

Schön ist immer, wenn man von den Käufern auch ein Feedback bekommt. Dann ist es schon ein cooles Gefühl zu wissen, dass z.T. nicht unbekannte Musiker in den Niederlanden oder sonstwo DEIN Pedal auf dem Board haben .
