Workshop Röhren-Overdrive ("Bass Amuser")

[Buubi]

Danke für die schnelle Hilfe, ich werde später einmal nachschauen wie viel Platz noch auf der Platine vorhanden ist und die vorgschlagenen Änderungen mal anwenden.

Bei den Kondensatoren hatte ich nur noch grob im Kopf dass zur Rauschunterdrückung Kondensatoren in der Vorstufe sind. ;-)

Gruß,
Gunnar



[quattrobass]

Hallo zusammen,
ich möchte einen Bass Amuser mit einer geätzten Platine bauen. Die Platine fertige ich mit der Direkt-Toner-Methode. Dazu benötige ich ein Layout nur mit den Leiterbahnen.
Das brd. File aus dem Workshop beinhaltet auch die Bauteile. Diese sind zwar nur schwach eingezeichnet, übertragen sich aber beim Transfer mit auf die Platine.
Wie bekomme ich im Eagle das Layout geändert, oder hat jemand ein fertiges Layout.


Gruß
Jörg



[elkulk]

... Layout nur mit den Leiterbahnen.
Das brd. File aus dem Workshop beinhaltet auch die Bauteile.
... Wie bekomme ich im Eagle das Layout geändert, oder hat jemand ein fertiges Layout.

Hallo Jörg,

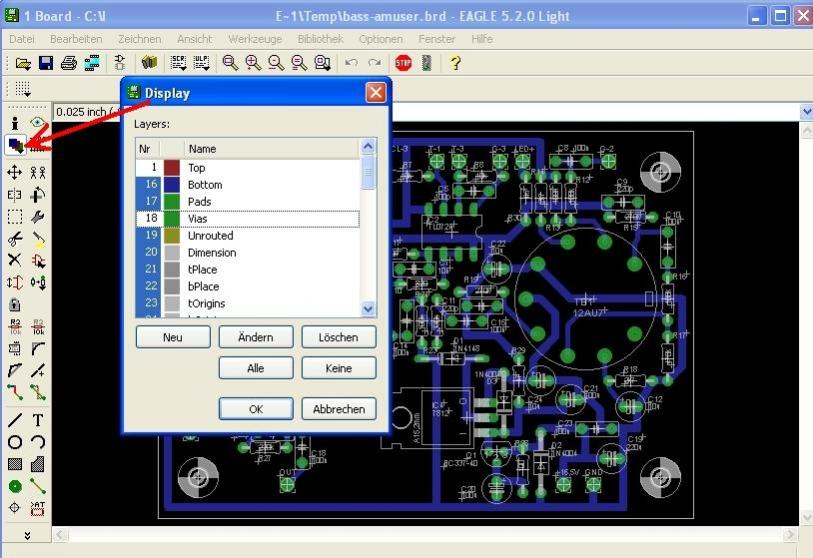

in eagle im brd-File mit der Display-Funktion alles ausschalten, was für den Layout-Druck stört, s. Bild.

Gruß
Ulrich



[quattrobass]

Hallo Ulrich,

danke für die schnelle Hilfe, genau das was ich gesucht habe.

Gruß
Jörg



[Agot]

weis jemand ob im Set nun schon die geätzte Platine drinnen ist oder noch die Lochrasterplatte ?



[-Martin-]

Es steht zumindest noch nicht dabei..



[Agot]

Hmm schade dann werd ich wohl noch weiter warten. Kanns gar ned erwarten mir das Teil zu bauen



[cello und bass]

^^ schreib doch ne mal an Musik-ding - die werden dir Auskunft geben können...



[Agot]

Jo hab ich mal eben gemacht.Mal sehen wie die Antwort ist



[[klef]]

ICh hab letzte Woche schon nachgefragt, weil ich echt seit 4 Wochen jeden Tag auf die Startseite schau, ob die Platine schon bei den "neuen Artikeln" dabeisteht, aber bis jetzt hat sich nix getan.
Mir wurde versichert, dass es die PLatine trotz einiger Verzögerungen ab nächster Woche (wann genau weiß ich nicht) geben wird. Die ist dann auch in der Ansicht der neuen Produkte gelistet!
Grüße



[sirweasel]

Der Betreiber wird sich freuen, ich habe auch erst diese Woche nachgefragt...die Antwort kam prompt: Ende nächster Woche sollte sie verfügbar sein und ist dann auch auf der Startseite unter neue Produkte zu finden. Eventuell muss man die dann auch extra kaufen.



[Seele]

2) Der Amuser hat im eingeschalteten Zustand ein etwas nerviges Summen um die 300-500 Hz rum. Das scheint mir auch nicht so ganz normal zu sein. Hängt dies direkt mit C19 zusammen?
Gunnar

Das hängt ziemlich direkt mit dem mitgelieferten Netzteil zusammen. Hatte davon sogar zwei bestellt, da ich dachte, meines ist defekt. Hatte ebenfalls ein Brummen auf das mich so direkt erst mein Mischmensch aufmerksam machte. Eben um 300-500Hz... wirklich geholfen hat da nur mein Mehrfachnetzteil (ein relativ günstiges von Gator, das hat 3x18V). Einfach eine Boss Netzteilbuchse anlöten und fertig.



[Agot]

Ab nächste Woche sollte es die Platinen geben. Hab ich heute als Antwort bekommen



[[klef]]

Ich schon wieder...Es gibt leider nach wie vor keine Platinen für den Bass-Amuser. Ehrlich gesagt trau ich mich schon nicht mehr fragen, weil ich glaub ich schon 3 Anfragen abgeschickt hab. Weiß jemand mehr?



[sirweasel]

Nein, derzeit nichts Neues. Ich würde auch gar nicht mehr nachfragen...ich will lieber ehrliche Aussagen haben, da hilfts nicht, wenn man dann eh nur Antwort bekommt wie ja sicher nächste Woche. Einfach hin und wieder auf die Homepage schauen, neue Produkte sind eh auf der Startseite zu finden.



[elkulk]

... oder einfach mit dem im Workshop vorhandenen eagle-Layout bei platinenbelichter.de selbst eine Platine anfertigen lassen, was dann natürlich nicht ganz so günstig sein wird.

Gruß
Ulrich



[D8kavd]

Da ich mir auch gerade als Physik Facharbeit (Röhrentechnik am Beispiel eines Röhrenverstärkers) den Amuser baue, wollte ich gerne mal fragen wie man am besten sich so ein Design
für eine Lackierung und ein Decal erstellen kann da ich mit allen Programmen mit denen ich es versucht hatte erhebliche Probleme hatte.



[-Martin-]

Was hast du denn an Problemen?

Ich benutze schon relativ lange Inkscape, ist kostenlos, Vektorbasiert und einfach zu bedienen. Und kann alles was ich bracuhe..



[Pik Bass]

Hey,

Ich hab nur mal kurz ne Frage, und zwar: Kann ich das einfach an den Amuser ranhängen, um ein Symmetrisches Aussgangssignal zu bekommen?

Danke!

Gruß
Domi



[elkulk]

Hey,

Ich hab nur mal kurz ne Frage, und zwar: Kann ich das einfach an den Amuser ranhängen, um ein Symmetrisches Aussgangssignal zu bekommen?

Danke!

Gruß
Domi

... kannst Du machen; das ist eine "normale" DI-Box.

Gruß
Ulrich
