[Userthread] Soundcraft Ui12/Ui16/Ui24R

Irgendwie hab ich es nicht geschafft aus dem Web eine Antwort zu googlen auf folgendes Standardszenario:
Gegeben sei ein Sänger, der auf seinem Monitor folgendes haben möchte:
- seine Stimme
- auf seiner Stimme ein Effekt (Gnadenhall)
- einen persönlichen Mix der Instrumente

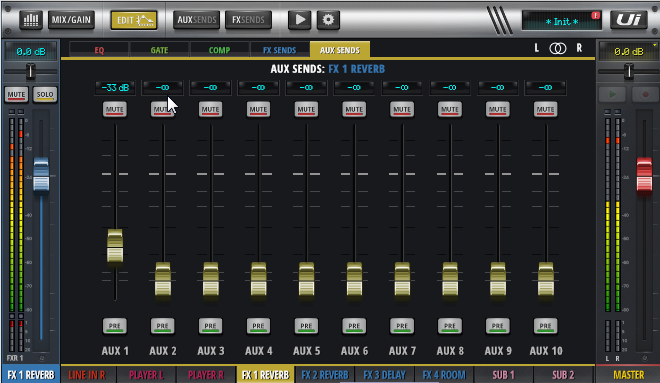

Kann ein UI24R das bewerkstelligen? Ich habe mich mal durch die Demo UI auf der Soundcraft Webseite durchgeklickert, aber nichts gefunden, ob / wie ich einen Effect Return auf einen Aux Bus schicken kann. Bzw ich bin nicht sicher ob es sich hier um Ein- oder Ausgänge des Effektmoduls handelt:
2024-04-24 10_20_34-Soundcraft Ui.png

Zuletzt bearbeitet:
Ja Du kannst den Effekt in den AUX dazumischen. Es stellt sich so dar, wie Du den Screenshot gemacht hast. Der FX 1 Reverb ist die Summe, die Du dazumischen kannst im gewünschten AUX Kanal. Aber vielleicht verstehe ich etwas falsch?

Das "Problem" ist eher, dass bei "Mehrkanaligem" Monitor-Einsatz, der Effekt ein Summen-Kanal ist. Also hättest Du beispielsweise noch einen zweiten Sänger, oder ein Instrument welches alle den FX1 Reverb beschicken, dann hast halt auch den Hall davon auf Deinem Monitor. Du kannst also nicht Deiner Stimme einen separaten Hall für den AUX Mix zuordnen. Du kannst den gewünschten Master-Bus Hall dazumischen.

Aber ansonsten sehe ich in Deinem Setting keine Probleme :
  • Du kannst nur Deine Stimme dem AUX Kanal zumischen
  • Du kannst die Hall(-Summe) dazumischen (Siehe oben! )
  • Du kannst die weiteren Instrumente individuell dazumischen


UI 24 Signalpfad.jpg

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 2 Benutzer
Danke, perfekte Antwort!
Du hast mich schon genau richtig verstanden. Ich bin mir der Problematik einen FX Prozessor für mehrere Master/Aux zu verwenden bewußt, aber danke für den Hinweis, der ist wichtig! Das Bild mit dem Signal Path ist erleuchtend.

Ja Du kannst den Effekt in den AUX dazumischen. Es stellt sich so dar, wie Du den Screenshot gemacht hast. Der FX 1 Reverb ist die Summe, die Du dazumischen kannst im gewünschten AUX Kanal. Aber vielleicht verstehe ich etwas falsch?

Das "Problem" ist eher, dass bei "Mehrkanaligem" Monitor-Einsatz, der Effekt ein Summen-Kanal ist. Also hättest Du beispielsweise noch einen zweiten Sänger, oder ein Instrument welches alle den FX1 Reverb beschicken, dann hast halt auch den Hall davon auf Deinem Monitor. Du kannst also nicht Deiner Stimme einen separaten Hall für den AUX Mix zuordnen. Du kannst den gewünschten Master-Bus Hall dazumischen.

Aber ansonsten sehe ich in Deinem Setting keine Probleme :
  • Du kannst nur Deine Stimme dem AUX Kanal zumischen
  • Du kannst die Hall(-Summe) dazumischen (Siehe oben! )
  • Du kannst die weiteren Instrumente individuell dazumischen


Anhang anzeigen 938133

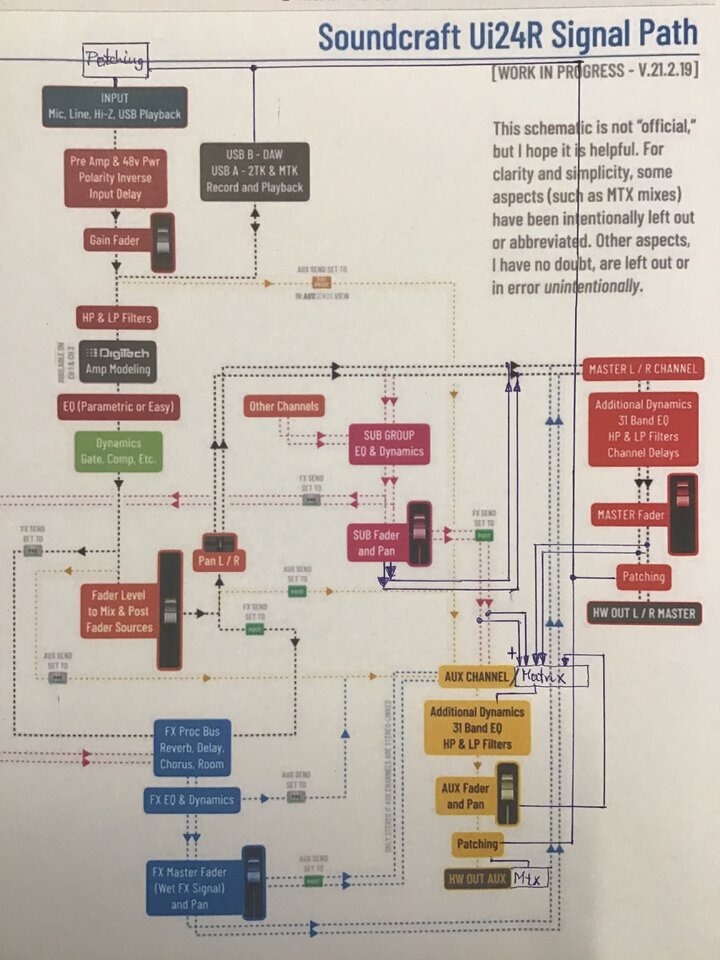

das ist eine sehr gute Grafik, genau sowas vermisse ich im Manual. Dort steht zwar jede Funktion aber nicht wie es zusammenhängt, lieblos geschrieben. Ich frag mich aber grade ob der Subgruppenausgang nicht zum L/R gehen muss. Auch das Matrix Thema und das Patching hab ich verbunden. Hab das mal einskizziert. Ggf. kannst du es prüfen und einbauen?
Du könntest auch das rote Master L/R runterziehen auf die Aux Höhe denn es ist ja alles im Prinzip ein Ausgang die alle Ähnlich sind.


Anhänge

  • image.jpg
    115,6 KB · Aufrufe: 64
Zuletzt bearbeitet:

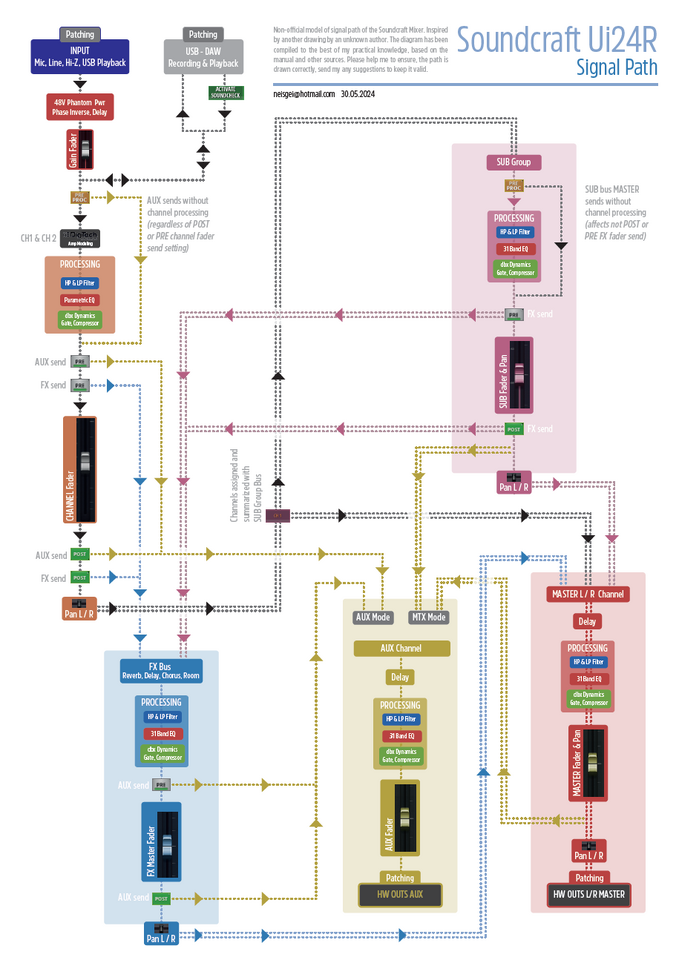

Hallo Freunde der Soundcraft Mixer, ich habe das Model vom Signal Pfad überarbeitet.


Anhänge

  • Soundcraft UI24R Signal Path - 240530.A.pdf
    2,8 MB · Aufrufe: 71
Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 4 Benutzer
  • Gefällt mir
Reaktionen: 4 Benutzer
Hallo Forum

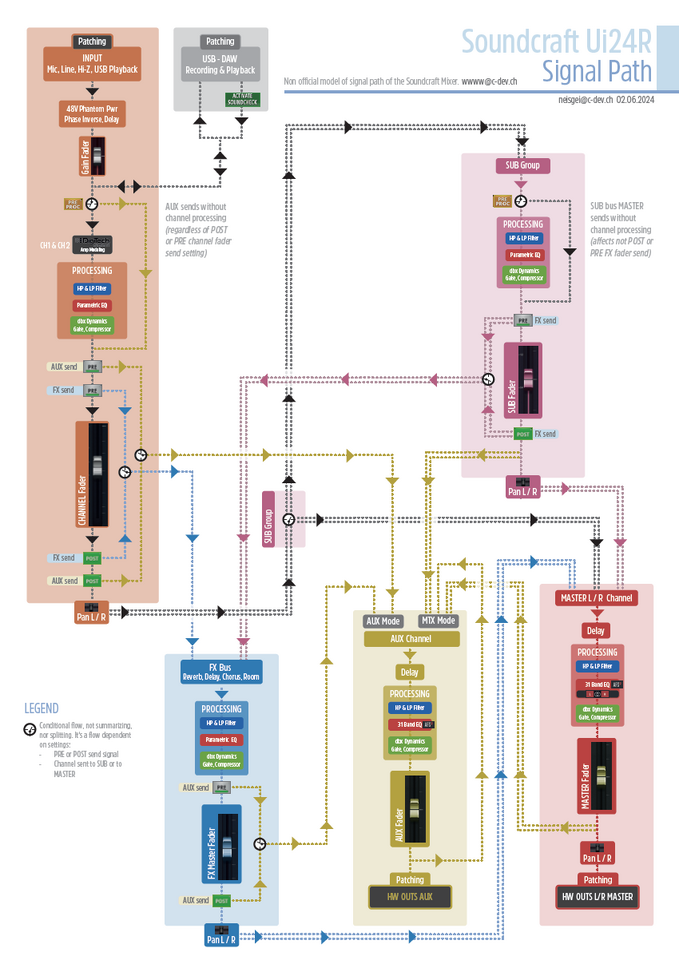

Aktualisierter Stand vom 4.6.2024 Download PDF : https://www.c-dev.ch/2024/06/01/signalpathsoundcraft/
  • Signal Pfad Channel zu MTX AUX ergänzt
  • Fehlende PREPROC Pfade ergänzt
- Wird die Option PREPROC aktiviert (button ist gelb), dann fliesst das PRE bzw. POST AUX Send Signal ohne Einstellungen von EQ, GATE und COMP.
- alle Signalwege zu AUX Kanälen im MTX Modus, sind immer POST Fader (haben die Option PRE / POST Fader gar nicht zur Verfügung)


Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 4 Benutzer
Moinsen,

ich habe nochmal eine Frage zum UI16R, das auch dank des hier gesammelten Know-Hows und den tollen Antworten auf meine Fragen viel Spaß macht.

Gibt es eine goldene Regel, wie man das Verhältnis der Hardware-Pegelregler am UI16 (Mix-Out) und der Software-Master-Lautstärke am besten aufteilt? Macht es z.B. Sinn, die Pegeldrehregler am Soundcraft voll aufzudrehen und die Lautstärke dann über die Software einzustellen? Oder besser die Pegeldrehregler erstmal nur halb auf und dann schauen, ob ich per Software die gewünschte Lautstärke im grünen Bereich hinbekomme? Den Fehler, die Boxen nur halb aufzudrehen und die Endstufen darin zu übersteuern mache ich nicht mehr...

Habt ne rockige Woche,

Chris

Hi @Deaf Drums, interessante Frage.

Bei mir hängt das von meinem "Sweetspot" ab, wo es am wenigsten rauscht.

Am Mixer habe ich die analogen Regler bei einer rauscharmen ca. 12 Uhr / 13:10Uhr 14:00Uhr Position, das ist auch ein guter Erfahrungswert mit dem PA-Eingangssignal. Dann gibts bei mir ein Ausbalancieren der Fader-Einstellung auf Unity, und der Lautstärke am PA. Das heisst, dass ich auf unity stelle am Fader und am PA die max. Lautstärke auslote. Ich regle also die Lautstärke am PA und nicht am Mixer, damit fahre ich eigentlich gut. Denn wenn ich das PA so aufdrehen muss, dass es rauscht, dann bin ich auch einem Umfeld wo dieses Rauschen keine Rolle darstellt. Es nützt mir aber nichts, den Mixer schon so ans Limit zu fahren, dass es schon bei leisen Einstellungen am PA rauscht.

Die Antworten der Anderen interessieren mich aber auch.

Zuletzt bearbeitet:
Ich hab die beiden analogen Masteregler auf 14 Uhr, da ist beim UI24R eine Markierung ausserhalb des Kreises, das dürfte die 0 dB Marke sein.

  • Gefällt mir
Reaktionen: 1 Benutzer
Ich hab die beiden analogen Masteregler auf 14 Uhr, da ist beim UI24R eine Markierung ausserhalb des Kreises, das dürfte die 0 dB Marke sein.
Hmm... da ist beim 16er auch ne Markierung, aber ebenfalls eine auf 12 Uhr. Ich finde im Manual dazu keine Angaben. Weiß jemand etwas Genaues?


Anhänge

  • WhatsApp Image 2024-06-12 at 11.47.38.jpeg
    WhatsApp Image 2024-06-12 at 11.47.38.jpeg
    232,7 KB · Aufrufe: 46
... Weiß jemand etwas Genaues?

Wissen? Also so wirklich theoretisch oder vom Hersteller bestätigt? Nein, denn SoundCraft schreibt nichtmal in der Anleitung was dazu (ich bin das grade nochmal durchgegangen, weil es mir keine Ruhe gelassen hat). Aber ich habe mein UI24r schon für über 100 Shows eingesetzt mit den Master-Reglern auf oder nahe dieser Markierung bei 14 Uhr, und das hat immer gut gepasst, wenn die PA auf Linepegel und 0 dB eingestellt war. Also einfach machen.

  • Gefällt mir
Reaktionen: 3 Benutzer
So sehe ich das auch. Es ist relativ sicher, dass auf 14:00 Uhr 0 dB sind. Auf 12:00 Uhr vermute ich -12 dB.
Aber vom Hersteller irgendwo erwähnt ist es nicht.
Die 14:00 Stellung passt aber.

  • Gefällt mir
Reaktionen: 2 Benutzer
Danke für die Antworten, das hilft mir sehr :)

  • Gefällt mir
Reaktionen: 1 Benutzer
Leicht OT: Ich hab mir jetzt ein gebrauchtes Lenovo Yoga 370 besorgt, weil ich einen etwas größeren Touchscreen als der meines iPad haben wollte und das mit dem HDMI-Touchscreen zwischendurch nicht funktionierte.
Nun will ich aber das Pult per direktem Ethernetkabel einbinden und müßte dazu eine alternative Konfiguration unter Windows 10 einrichten, leider scheint es die bei Win7 noch vorhandenen Netzwerkprofile/Umgebungen nicht mehr zu geben, und sowas wie eine alternative Konfiguration, die es bei Win XP gab, hab ich ebenfalls nicht entdecken können. Auf meinen Macs hab ich für sowas ein Tool, welches mir anhand bestimmter, einstellbarer Gegebenheiten wie USB, SSID etc die Konfig bzw Umgebung umschaltet. Gibts sowas auch für Windows? Oder müßte ich Windows 7 installieren (brauche das Ding für nix Anderes als für den UI), wenn das überhaupt geht?
Die alternative Konfig brauche ich, weil zuhause das WLAN genutzt wird, für externe Einsätze aber dann die Direktverbindung, bei der ich dann nur die Parameter am Yoga ändern will, die des UI soll nicht geändert werden.
Danke schonmal.

In Windows 10 hast du ja eigentlich in knapp 10 Sekunden mal schnell eine passende, feste IP für die Netzwerkkarte festgelegt.
Ansonsten schau mal nach „ NetSetMan“.
Das könnte für dein Vorhaben passen.

  • Gefällt mir
Reaktionen: 1 Benutzer
Danke, das Tool sieht exakt nach dem aus, was ich suche, werde es mir heute Abend dann mal genauer ansehen.
Mit Windows XP und 7 kam ich bisher gut zurecht, aber seit Win 10 kämpfe ich etwas, weil sich da einfach derart viel geändert hat, daß wenn man es nicht ständig nutzt schon ins Schwimmen gerät.

Hmm... da ist beim 16er auch ne Markierung, aber ebenfalls eine auf 12 Uhr. Ich finde im Manual dazu keine Angaben. Weiß jemand etwas Genaues?
Es könnte bei Mono (1 Kanal verstärkt) die 14 Uhr, und bei Stereo die 12 Uhr Position bei gleichem Pegel sein. Theoretisch... Hier bei #8 meint jemand 1 Uhr müsste bei allen UI Uniti Gain sein. Ich denke alles über 15 Uhr dürfte zu stark rauschen.

  • Gefällt mir
Reaktionen: 1 Benutzer
und müßte dazu eine alternative Konfiguration unter Windows 10 einrichten

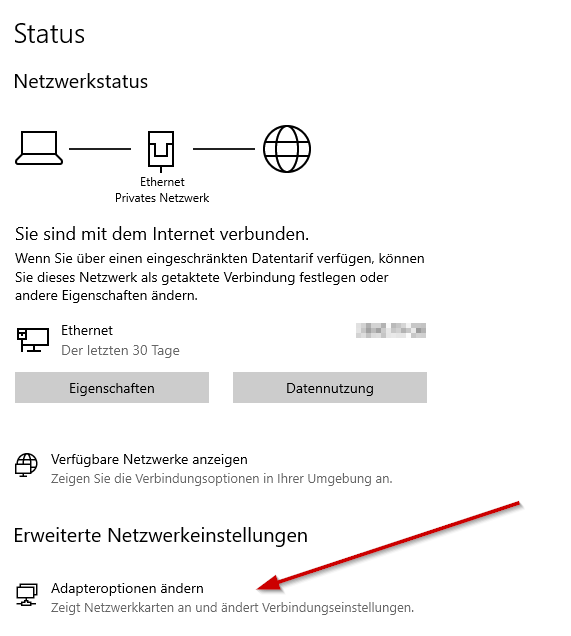

"Netzwerk und Interneteinstellungen öffnen"
"Adapteroptionen ändern"

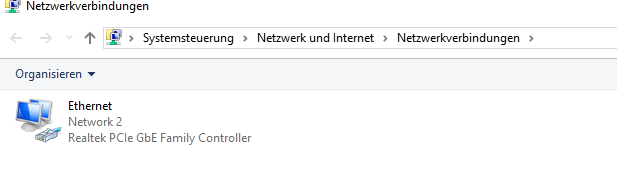

und dann geht das altbekannte Fenster auf


und da kann man dann per Context Menü die Eigenschaften inkl. IPV4 Alternativ Konfiguration fest legen.
Da ist nix verschwunden.

  • Gefällt mir
Reaktionen: 2 Benutzer
und da kann man dann per Context Menü die Eigenschaften inkl. IPV4 Alternativ Konfiguration fest legen.
Da ist nix verschwunden.
Danke, ich hab zwar immer noch keine Einstellung für eine Alternative Konfig gefunden, dann aber festgestellt, daß ich das garnicht brauche, denn diese Konfig gilt ja nur für diesen Netzwerkadapter und der wird nur für die Verbindung zum UI24r benutzt, alles Andere erledige ich über WLAN oder einen anderen Netzwerkadapter. Somit kann ich auch NetSetMan wieder deinstallieren, der leider keine Option bietet, die Profile dann umzuschalten, wenn ein bestimmtes USB Gerät angesteckt ist (was die Zusatzsoftware am Mac beherrscht), daher brauch ich jetzt einfach nur das WLAN am Yoga abschalten, den USB Ethernet Adapter anstecken und schon gehts.
Danke für den Denkanstoß.
