Tubeamp guts – Fotos der Verstärker-Innereien

An manchen Stellen sind neue Kondensatoren, eingeschlossen Elkos, einfach viel zu gut.
Eine komplexe Schaltung um die verfügbaren Bauteile herum zu entwickeln und Abweichungen vom Ideal geschickt auszunutzen wäre von mir erwartet worden. Den modernen Elko schlechter machen geht ja auch, wenn man dies möchte. Hat den Vorteil, dass einem das Ergebnis dann weniger Streuung hat.

Ich würde die tauschen, wenn sie entweder a) nachweisbar durch sind b) leicht das restliche Gerät mitnehmen können c) Im Schaltnetzteil einer CNC Fräse sind oder so - Da lohnt sich das knausern nicht und die werden geprügelt. Ansonsten kann man die denke ich ihren Dienst verrichten lassen.

  • Gefällt mir
Reaktionen: 1 Benutzer

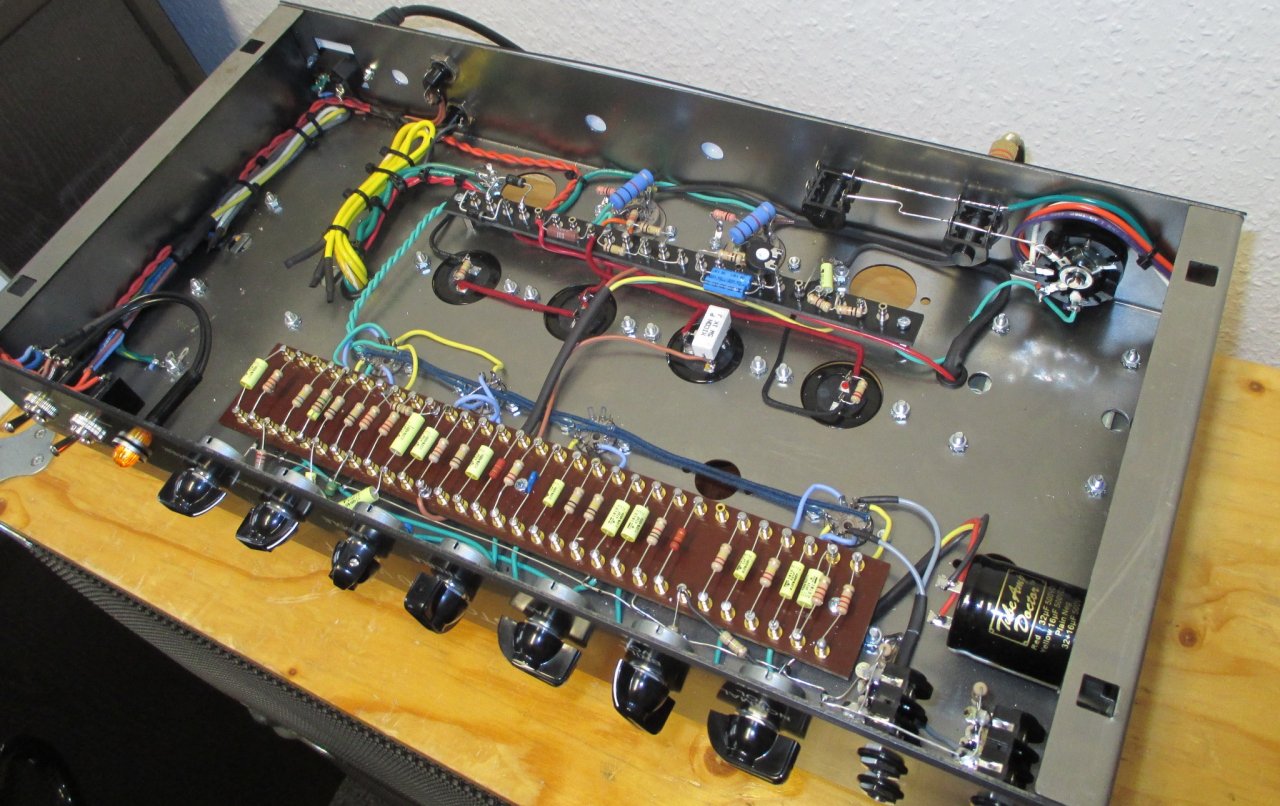

Mal was, was nicht jeder hat ... Linnemann Early DR504 Clone

full

  • Gefällt mir
Reaktionen: 7 Benutzer
Eine komplexe Schaltung um die verfügbaren Bauteile herum zu entwickeln und Abweichungen vom Ideal geschickt auszunutzen wäre von mir erwartet worden. Den modernen Elko schlechter machen geht ja auch, wenn man dies möchte. Hat den Vorteil, dass einem das Ergebnis dann weniger Streuung hat.
Jaja, aber dazu muss man zum einen wirklich wissen was man tut und nicht einfach althergebrachtes zum tausendsten male nachbauen. Und zum anderen müsste man bereit sein, auch neue Wege einzuschlagen.

Beides sehr selten in dieser Branche. Lieber alter Wein in neuen Schläuchen.

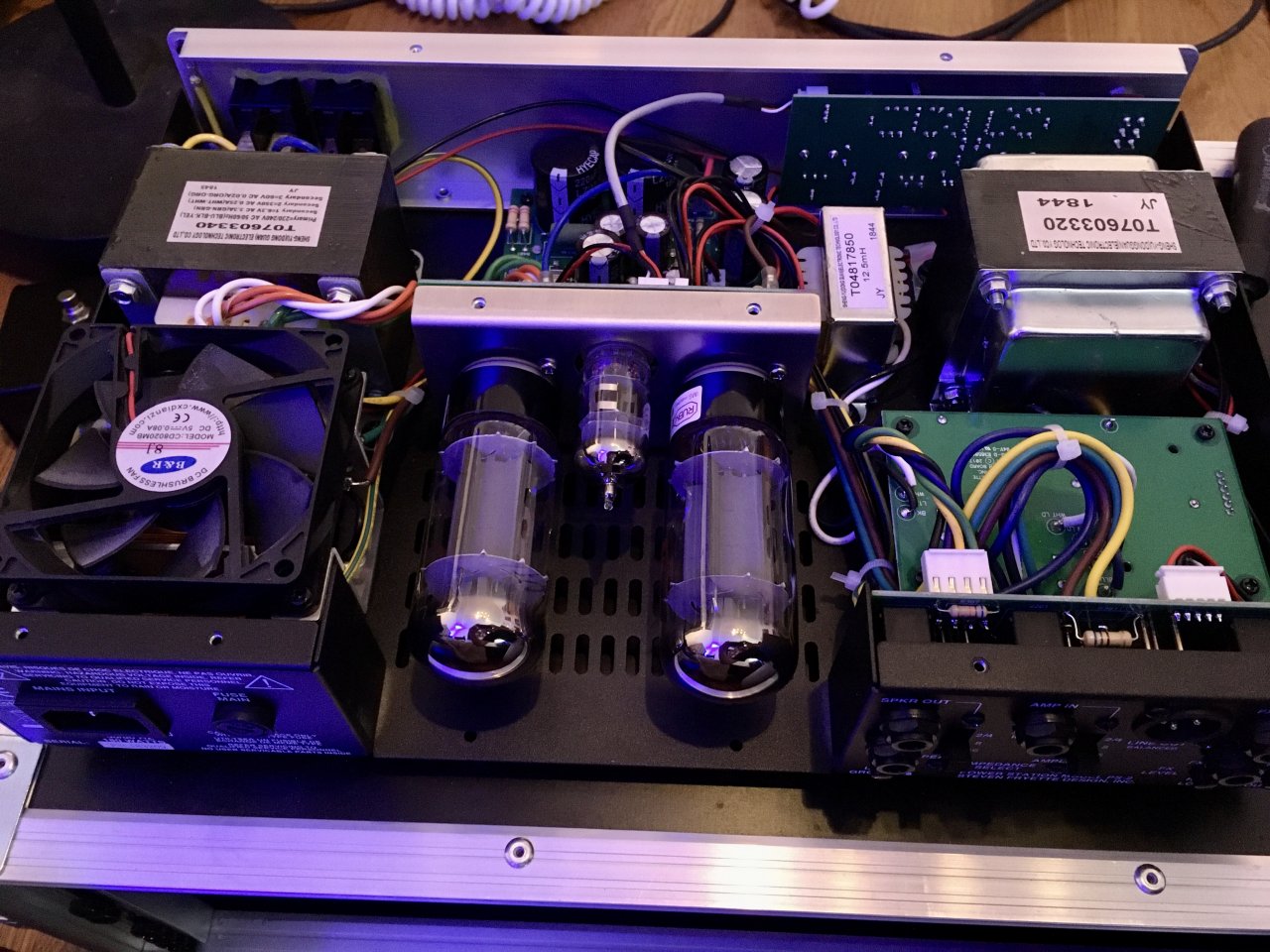

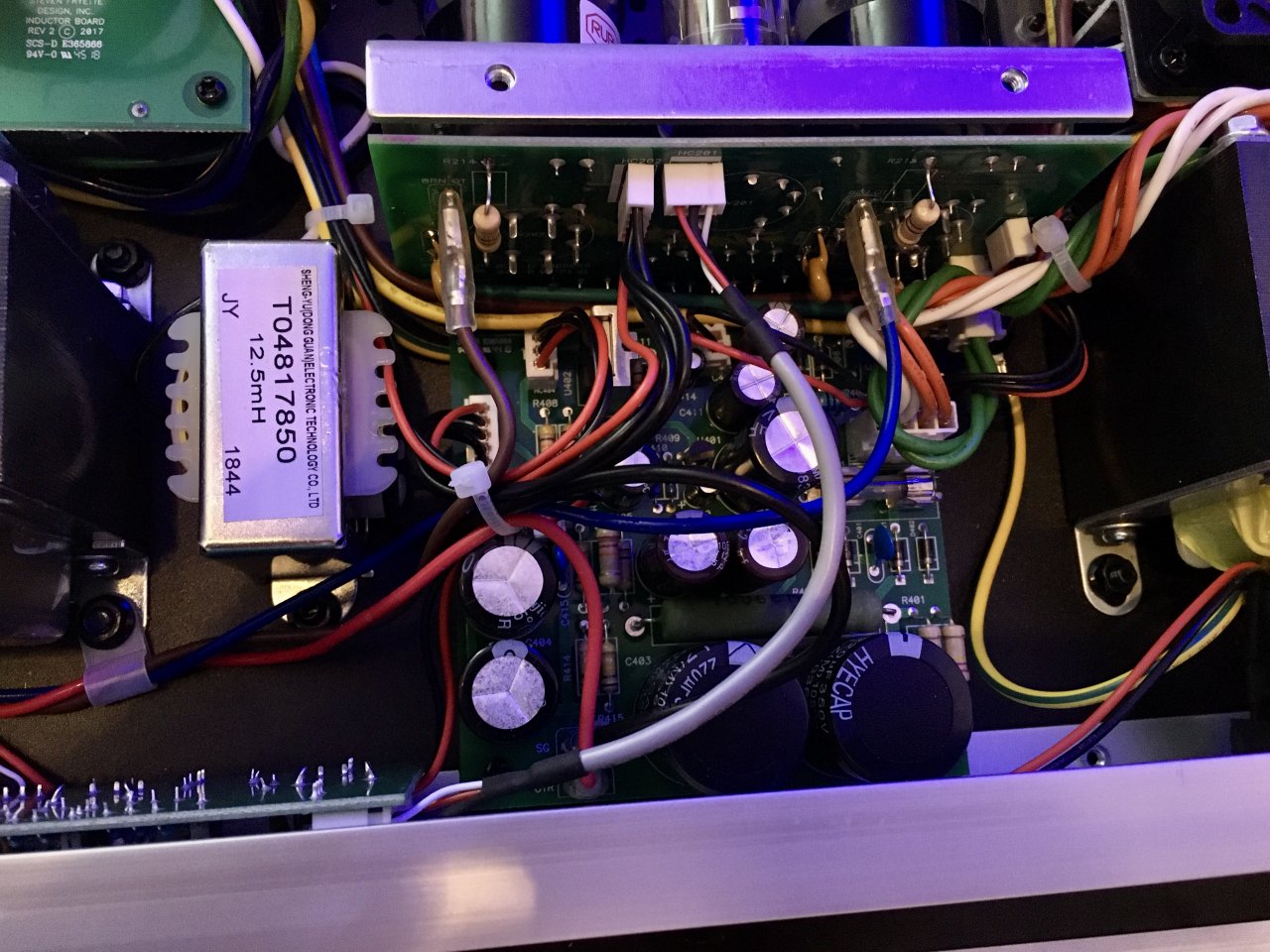

Fryette Power Station PS-2

Ich hoffe ihr vergebt mir diesen nicht ganz on-topic Beitrag - aber diejenigen die diesem thread folgen haben wahrscheinlich auch Spaß an solchen Einsichten hier:



Der Mann weiß was er macht - immer spannende Einblicke!

  • Gefällt mir
Reaktionen: 4 Benutzer

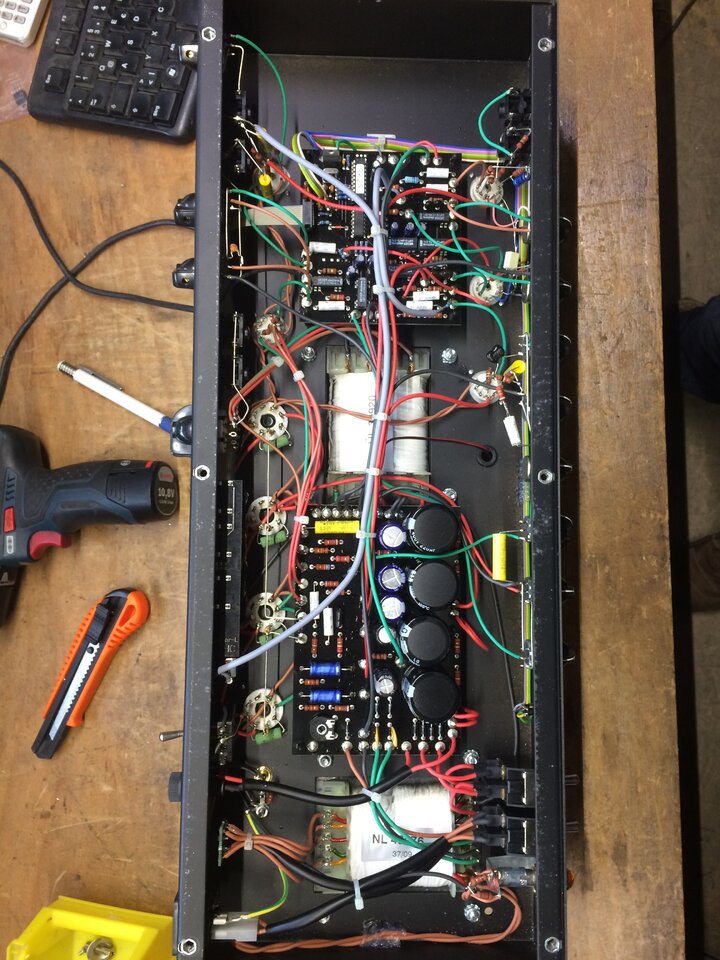

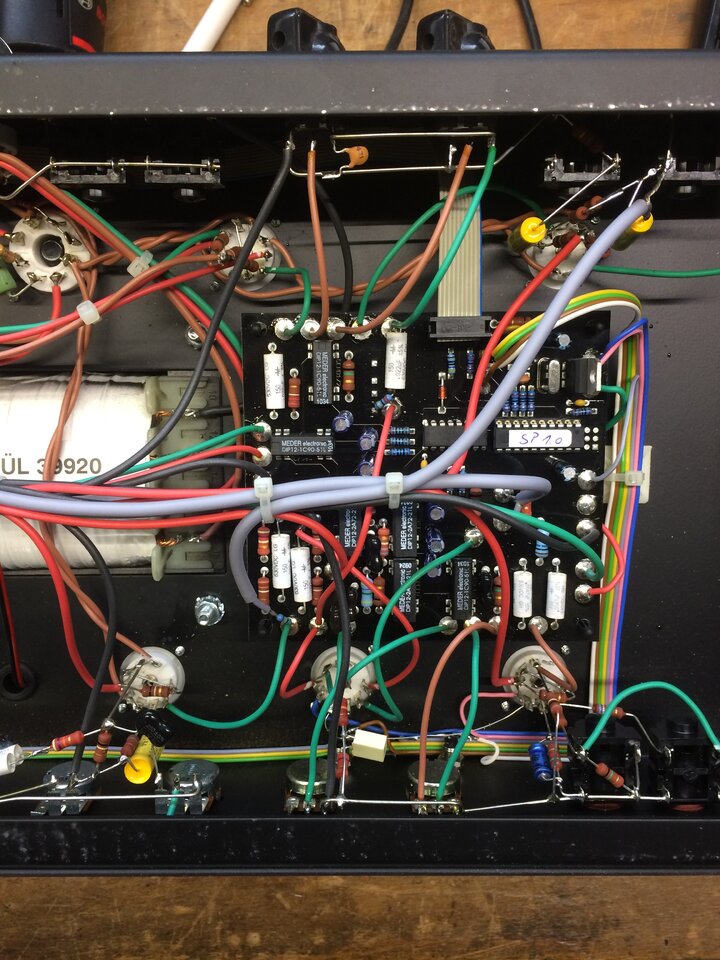

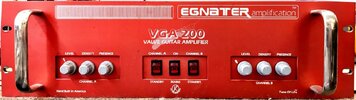

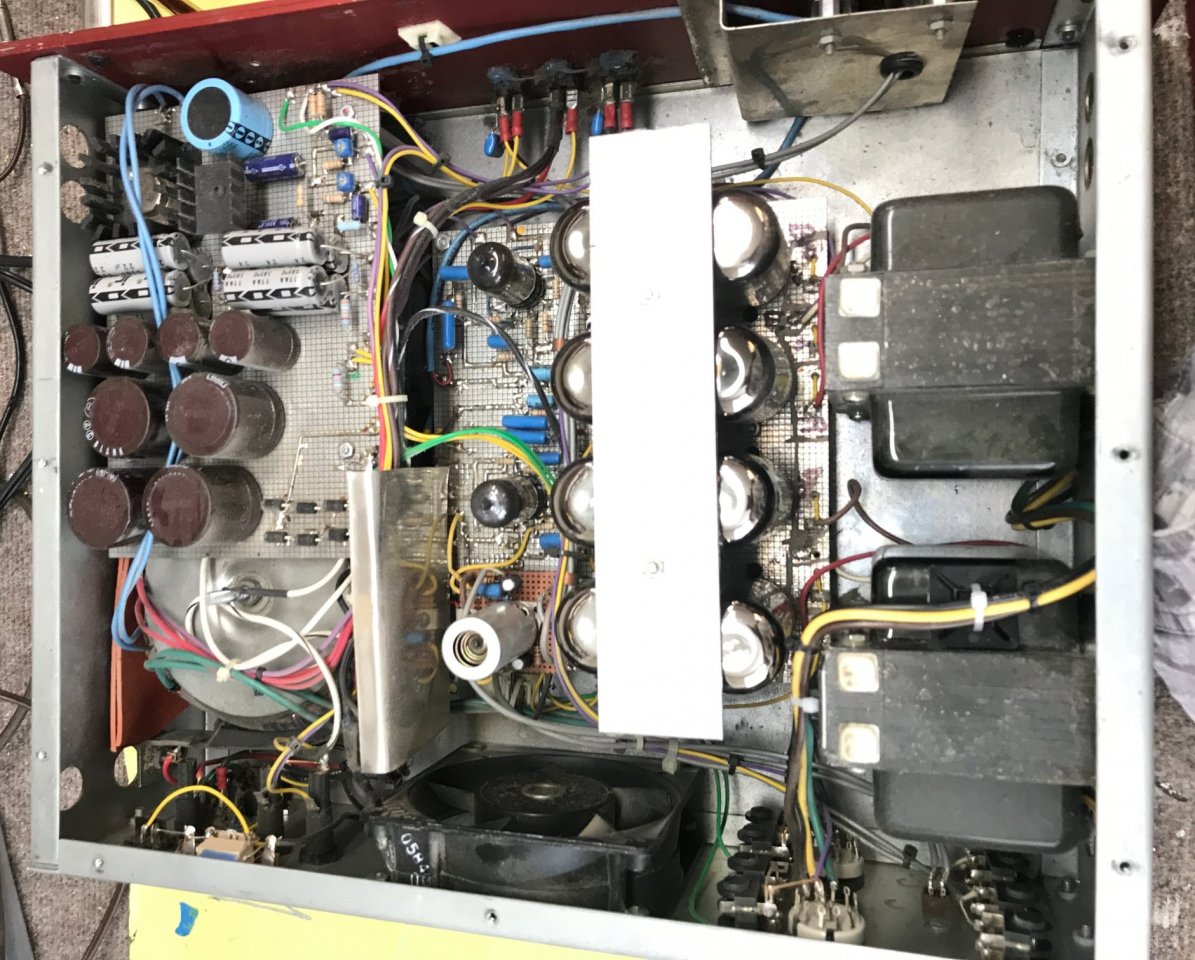

Auf Enaters Facebook Seite gesehen - eine passende Endstufe zum IE4 Preamp

Sieht nicht nach Serienproduktion sondern eher nach Prototyp aus,
sind doch nicht mal geätzte Platinen verbaut, sondern Rasterplatinen
mit Leiterbahnen aus versilberten Kupferdraht. Und die Ausschnitte in der
Frontplatte für die Potis sind schief & schääl gesägt. Nicht zu vergessen
die mit zwei Komponetenkleber gesicherten Stand By und Netzschalter.

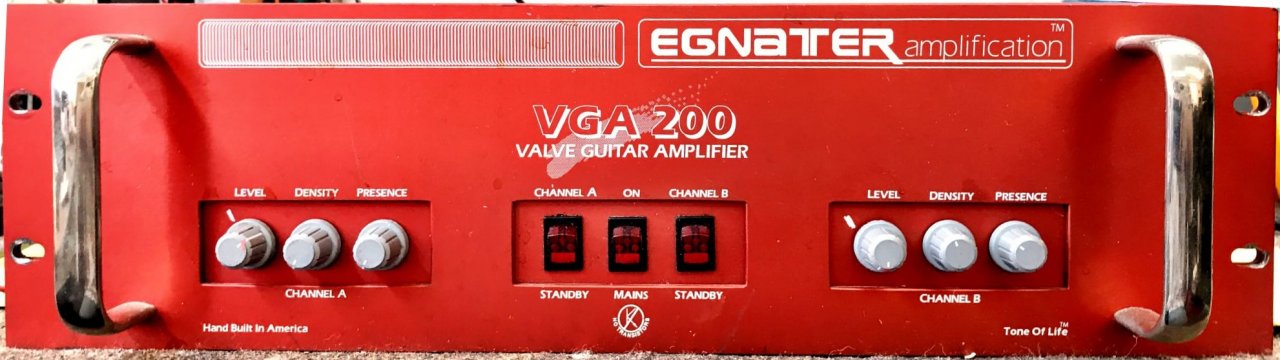

Egnater_VGA200.jpg Egnater.VGA200.jpg

Erinnert mich bei der Auswahl der Komponenten (Ausgangsübertrager) an meine Velocity Valve

Erinnert mich bei der Auswahl der Komponenten (Ausgangsübertrager) an meine Velocity Valve
Kein Wunder, die Velocity Valve wurde ja auch von Bruce entworfen...

Ansonsten sieht die gezeigte VGA 200 für mich für eine Prototypenfertigung recht sauber aus! Das Front Panel könnte schon Serienstand haben, das Innenleben mit Lochrasterplatine eher nicht. Es sei denn, die zu erwartenden Stückzahlen sind zu niedrig für die Einmalkosten eines PCB Layout.

< brille reicht -O-O-

....... mechanisch gesehen ist das das letzte .
Ich verstehe den Einwand nicht, außerdem was soll "< brille reicht -O-O-" bitteschön heißen?

Meine Einschätzung bezog sich nur auf die Verdrahtung, als Technikdemonstrator zum Testen bzw. Parametrisieren eines Schaltungskonzepts oder Umsetzen von Platzierungsideen tut's das allemal. Jemand wie Bruce Egnater würde sowas niemals für den ernsthaften Betrieb oder gar Toureinsatz freigeben.

Parametrisieren eines Schaltungskonzepts oder Umsetzen von Platzierungsideen tut's das allemal.
sorry , ich hab jahrelang geräte für tonstudios gebaut ..... war bei tonographie apparatebau und t&s studiotechnik zusammen 15 jahre tätig .

..... das ist kein professionelles vorgehen .

wenn man professionell rasterplatinen verwendet , dann allerhöchstens um einen teilbereich zu testen . funktionieren die einzelnen baugruppen , werden platinen gemacht , um beim musteraufbau diese direkt mittesten zu können .

beim musterbau wird dann geschaut , das dieses schon sehr weit in richtung " endresultat " geht .

" sowas " hätten mir die jungs in der meßtechnik um die ohren gehauen und nicht ein volt drauf gegeben *lach

Solange wir hier nicht wissen, was der Erbauer mit diesem Testaufbau vorhatte, brauchen wir uns doch hier nicht rumstreiten oder uns gegenseitig mit Erfahrungswerten aus der Elektronikfertigung übertrumpfen. Wenn das Bruce' Herangehensweise ist, die sich vielfach bewährt und zu vielen erfolgreichen Designs geführt hat, spricht doch nichts dagegen. Er war bestimmt Designer, Löter und "Junge in der Messtechnik" in Personalunion. Und nochmal, für mich sieht das verhältnismäßig sauber aus - jemand, der nur rumbastelt und vogelfrei Leitungen zieht, würde niemals zu Kabelbindern oder gar Heißklebepistole greifen.

  • Gefällt mir
Reaktionen: 1 Benutzer
Jemand wie Bruce Egnater würde sowas niemals für den ernsthaften Betrieb oder gar Toureinsatz freigeben.
Das ist richtig. Gerade noch mal nachgesehen.
Es gibt nur die eine da es nie zu einer Serienproduktion kam.


  • Gefällt mir
Reaktionen: 2 Benutzer

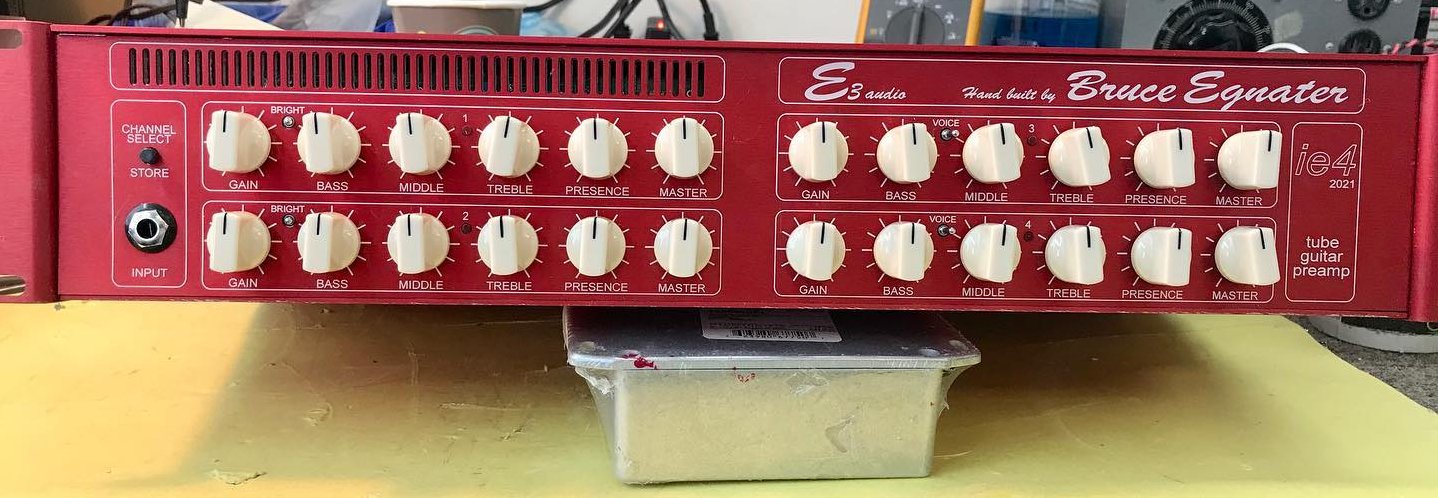

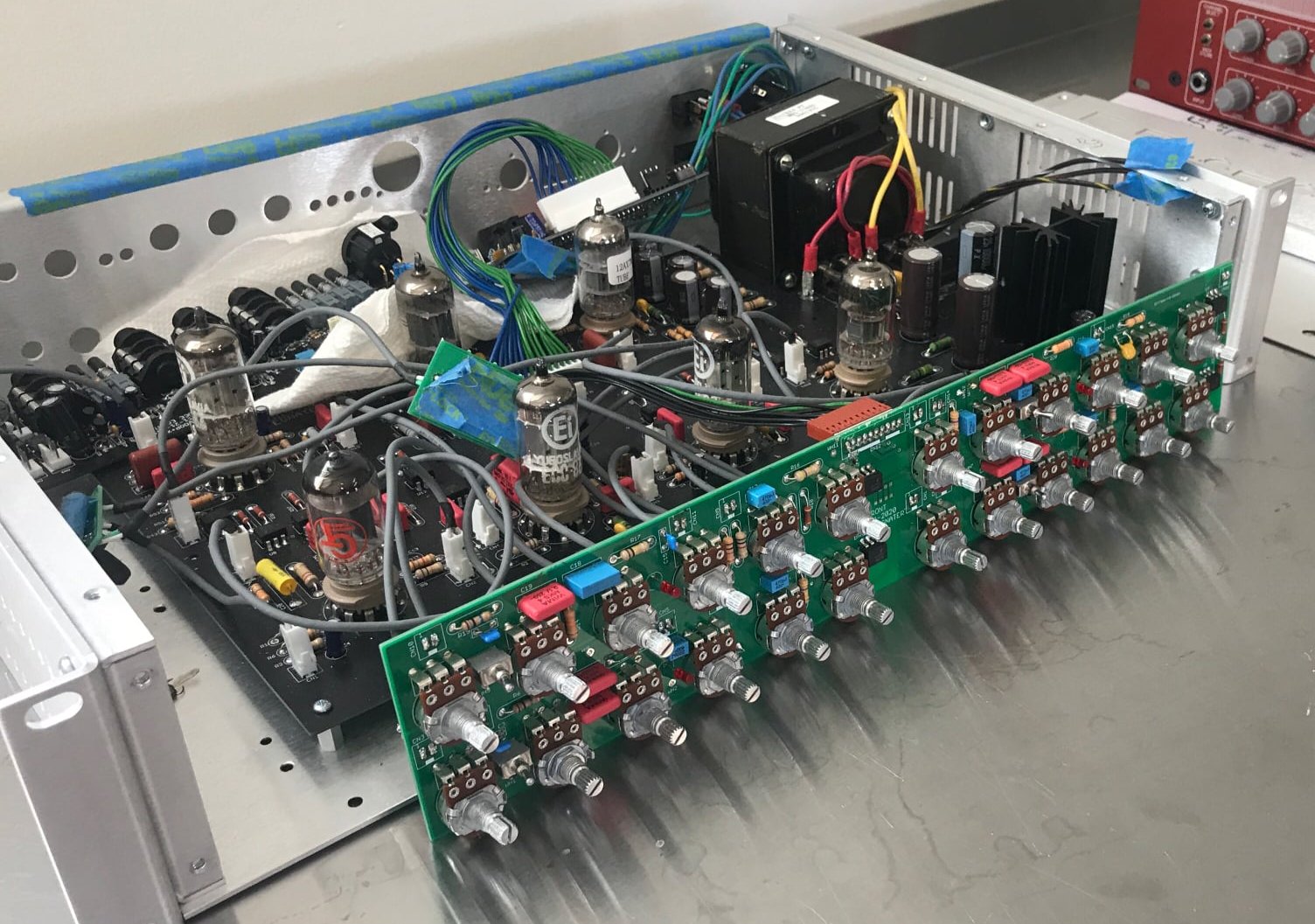

Zu Bruce Verteidigung - ein neuer (Reissue) Egnater IE4 2021 sieht so aus:
(Gruß an @bagotrix & @Bowhunter )​



  • Gefällt mir
Reaktionen: 1 Benutzer
Zu Bruce Verteidigung
Esist auch über 20 Jahre her, da finde ich das noch ok für den Kleinbetrieb. Heute kann man sich so günstig und schnell Platinen bestellen, dass der Aufwand mit dem Layout weniger sein wird als das manuell so zu machen. Und die Software macht heute auch 3D Rendering, da sieht man ob die Kondensatoren passen.

  • Gefällt mir
Reaktionen: 2 Benutzer
Zu Bruce Verteidigung - ein neuer (Reissue) Egnater IE4 2021 sieht so aus: (Gruß an @bagotrix & @Bowhunter )
Danke erstmal für die Grüße - ich vermute, Du hattest dabei meinen Egnater/Rocktron ie4 im Hinterkopf...? Der entspricht jedenfalls laut Bruce schaltungsmäßig 1:1 den von ihm selbst gebauten, nur die Potis sollen bei der Rocktron-Version einen etwas anderen Regelweg haben. Auf den ersten Blick scheint die Reissue im grundsätzlichen Aufbau auch ziemlich unverändert zu sein.

Als Neuerung sind mir ein paar zusätzliche Schalter aufgefallen - in Ch.2 der Bright Switch (den ich bei mir irgendwann entweder nachrüsten oder fest einlöten will) und in Ch.3 und 4 je ein Voice Switch. Ich bin mir ziemlich sicher, dass es sich dabei um den TOS-Mod handelt. Das steht für "Tone of Snyder", nach einem Kunden, für den der Mod entwickelt wurde. Dabei wird der Cap für den Mittenregler zwischen 430 pF (Originalwert ist 470pF), 250 und 100 pF umgeschaltet, was zwei verschieden starke Mid Scoops bringt. Ich hatte die TOS-Mod-Varianten vor eventuellem Rumbohren im Gehäuse ausprobiert; aus Ch. 4 bin ich zu 430 pF zurück (eben fast Original), in Ch.3 habe ich die mittlere Variante drin gelassen, also fest verdrahtet.

Für eher klassischen Marshall-Mittendruck würde ich es auch dort beim Original belassen, aber der Bereich wird bei mir schon vom GT Trio abgedeckt, also darf der Egnater ein bisschen mehr "metteln":m_git1:. Den Schaltplan hab ich noch, falls einer da tätig werden will. Lässt sich auch auf viele andere Röhrenamps übertragen, würde ich vom Aufbau her sagen.

Außerdem gibts beim Reissue noch 2 regelbare Pre FX Outputs, Stereo Fx Loop und Stereo DI Outs mit umschaltbarer Charakteristik. Nur wenn sich einer fragt, wofür die vielen Löcher in der Rückwand gebraucht werden.

Gruß, bagotrix

(Gruß an @bagotrix & @Bowhunter )

Danke auch und viele Grüße zurück!
Das Teil sieht ja richtig sexy aus. Vor vielen Jahren hatte ich mal die Rocktron-Version mit der silbernen Frontplatte und schwarzen Reglern.
Ich dachte, daß ich außer meinen gemodeten JVM410 in Zukunft nichts mehr brauchen werde, aber jetzt wo ich diesen roten Preamp sehe, schlägt mein Rack-Herz doch höher (oder ist es schon GAS? :oops:)
Ich werde, so wie's aussieht, nicht um ein Rack drum herum kommen...

Viele Grüße,
Bowhunter

Danke erstmal für die Grüße - ich vermute, Du hattest dabei meinen Egnater/Rocktron ie4 im Hinterkopf...?
Ich erinnerte mich lediglich in dem "ich suche einen Preamp" Thread an den Rat:

such Dir wieder einen, denn kein anderer Preamp klingt genau so.

Damals ging das nur auf den Gebrauchtmarkt. Vor einem halben Jahr oder so stand dann auf Rig-Talk:
"Zieht auch den IE4 in betracht, schau mal auf Bruce' Facebookseite nach, der baut gerad' noch 'n batch!"

Na und deshalb die Markierung, man ist nicht gezwungen gebraucht zu kaufen. ☺️

Hoia, falls es wen interessiert wie mein THC Speedstar von Innen aussieht:






  • Gefällt mir
  • Interessant
Reaktionen: 6 Benutzer

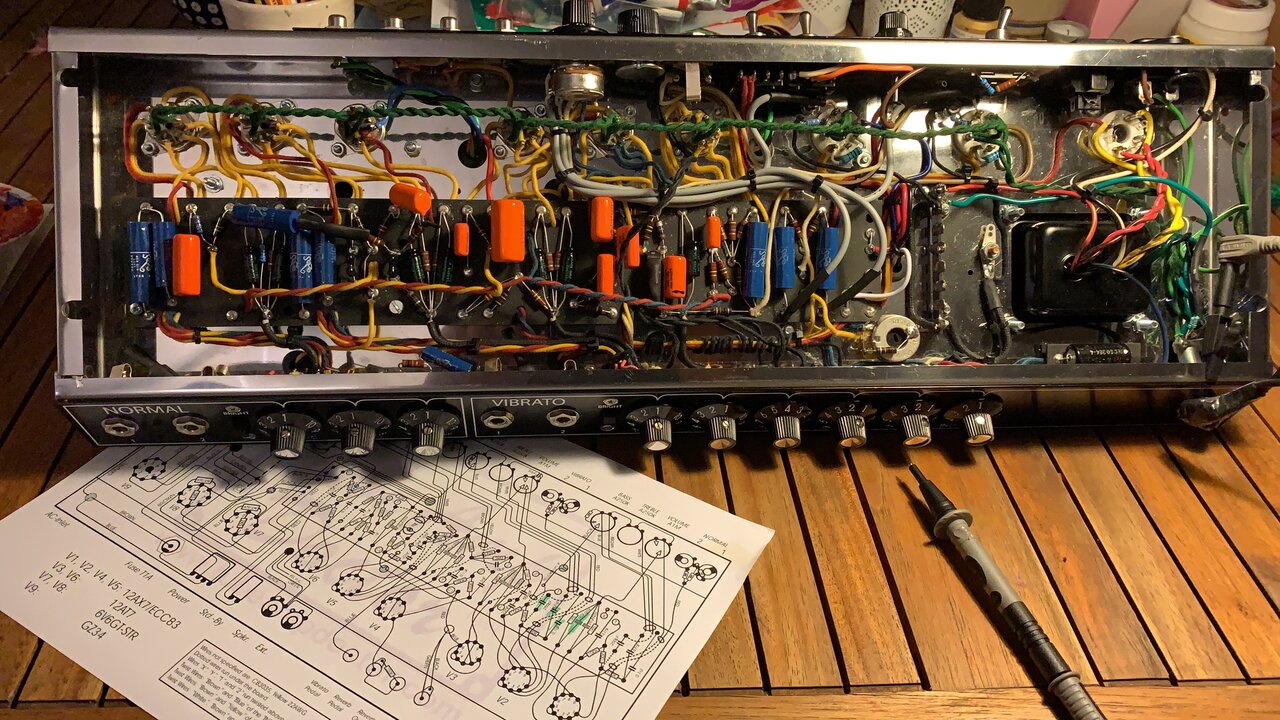

mein Deluxe Reverb Clone mit Mods
Chassis_0_total mit mods.jpg

  • Gefällt mir
Reaktionen: 5 Benutzer

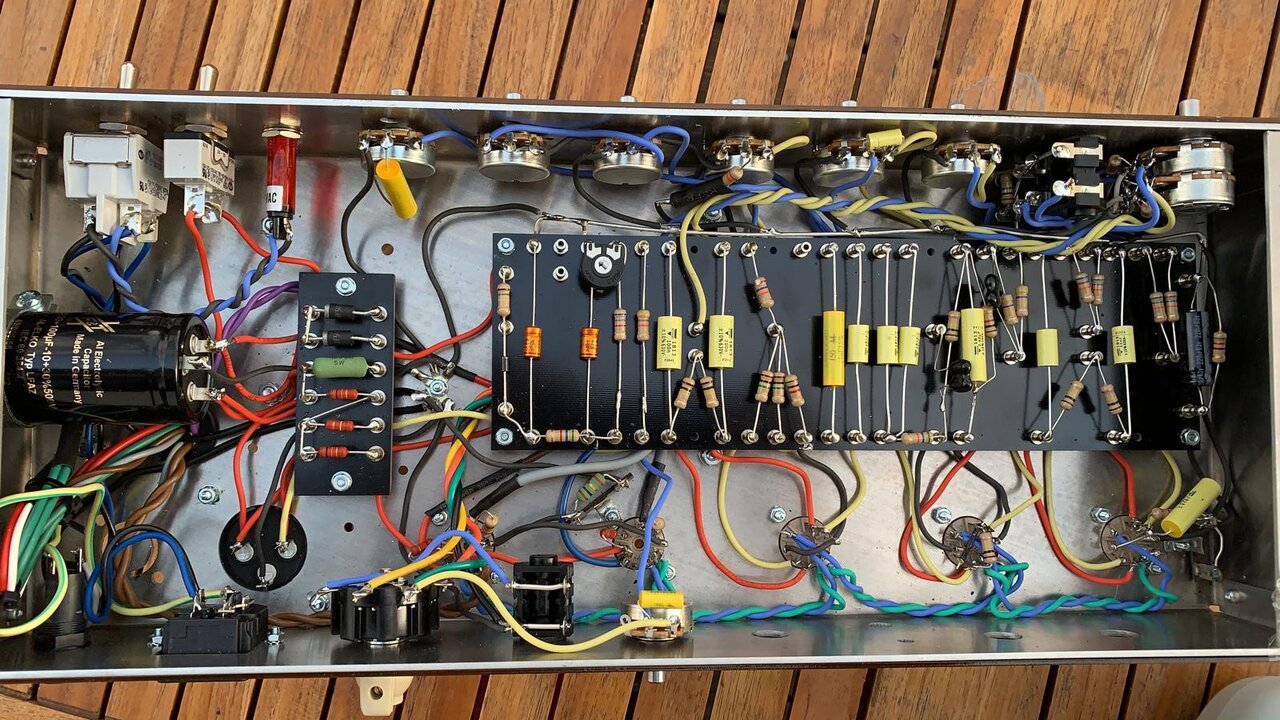

Tube Town PX18 Mini-Plexi; Eigenaufbau
mein PX18 - totale.jpeg

Beitrag automatisch zusammengefügt:

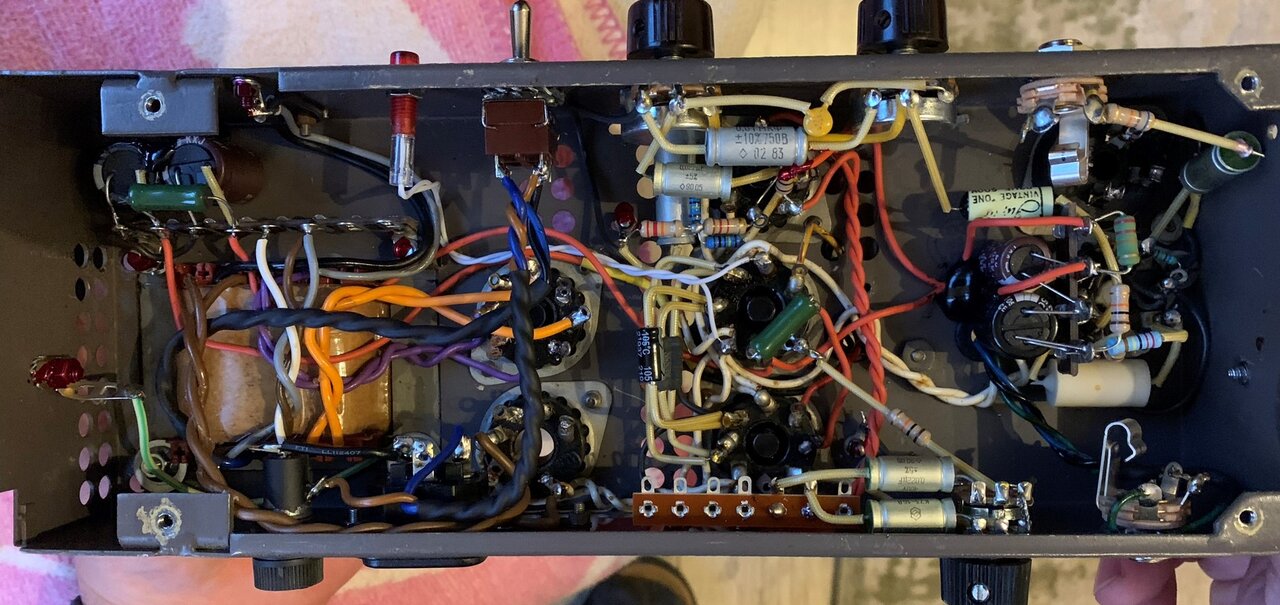

Mein Realtone Filmosound 621 Conversion
Chassis innen.jpeg

  • Gefällt mir
Reaktionen: 5 Benutzer
