ist der Lead aber hier nicht ein bisschen overdressed, bzw. man hört doch zu board und ptp eh keinen Unterschied, oder?

Man hört zwischen den Aufbautechniken gar keinen Unterschied. Das ist NF, bzw VLF...aber manche Hersteller machen sich eben auch Gedanken über andere Sachen als nur das, was hinten an hörbarem rauskommt ;)

War ja auch nicht oft verdient :)

Eben.

Aber nun zurück zu den Bildern... :)

Hi,
danke Stefan, ich meinte aber von dem Imperial 20 Century. Ja, sieht irgendwie gut aus. @ Onestone: ist der Lead aber hier nicht ein bisschen overdressed, bzw. man hört doch zu board und ptp eh keinen Unterschied, oder?
Bei dem Viceroy gings mir um den C, der dem Kathoden-R der 6l6 parallel liegt. Da hätte ich eher 100u oder mehr vermutet.
lg
Han

Hi,
was meinst du ?? Das Bild IST vom Imperial ;). Nur eben leicht seitlich statt von oben. Vergleich nochmal.
Gruß
Stefan

nein. Das ist ein anderer Verstärker, vielleicht solltest Du mit beiden Augen kucken, dann kann man besser 3d sehen.. :) LG Han

Okok... Dann ist dieses Bild eben aus dem Sky King aus dem selben Hause Tone King. Ist und bleibt aber die selbe Verdrahtungs-Technik :whistle:

Ja, ich habs nur von oben nicht wirklich kapiert, was die da gemacht haben. Muss aber auch dazu sagen, dass ich momentan andere Sachen im Kopf hab und die Sache daher nicht wirklich gut betrachtet habe Herr Stefan77. ;)

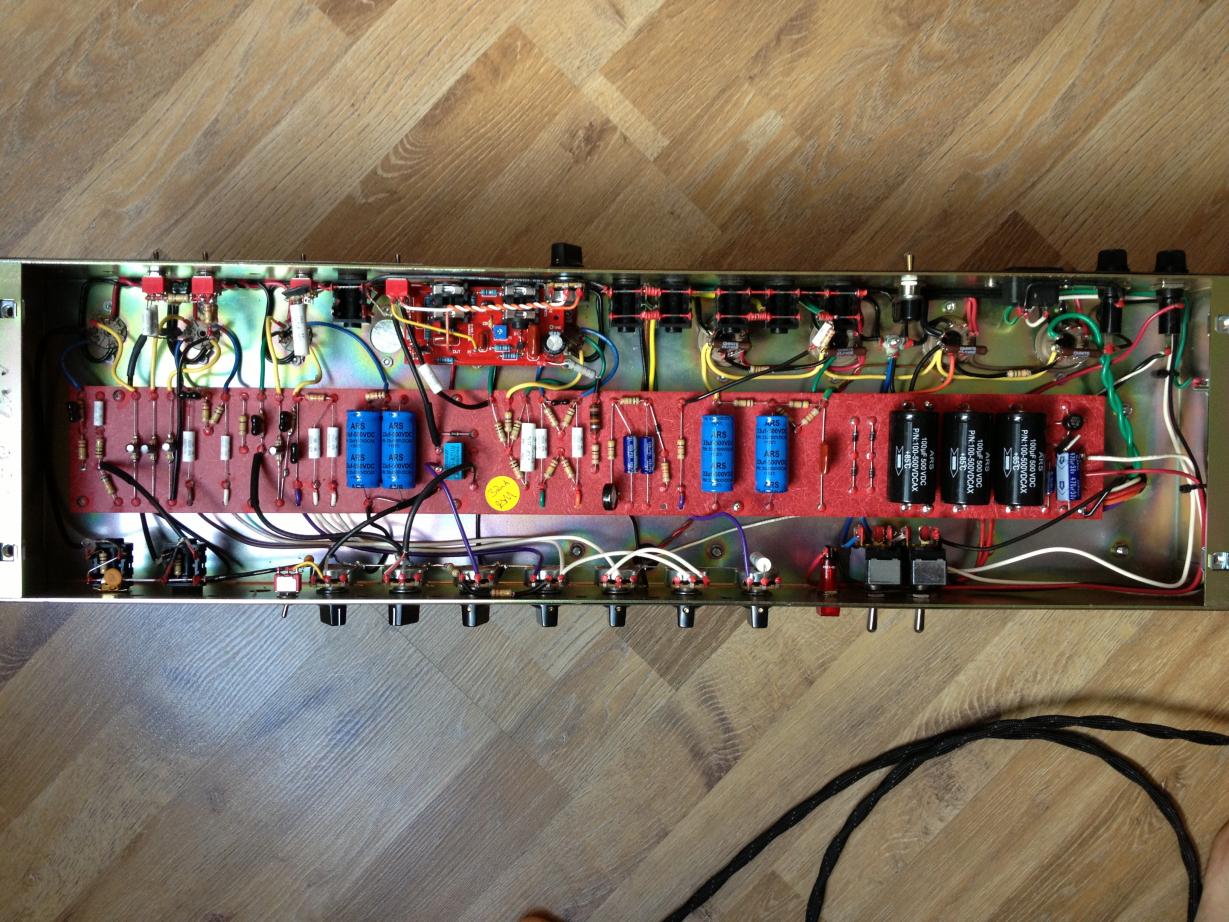

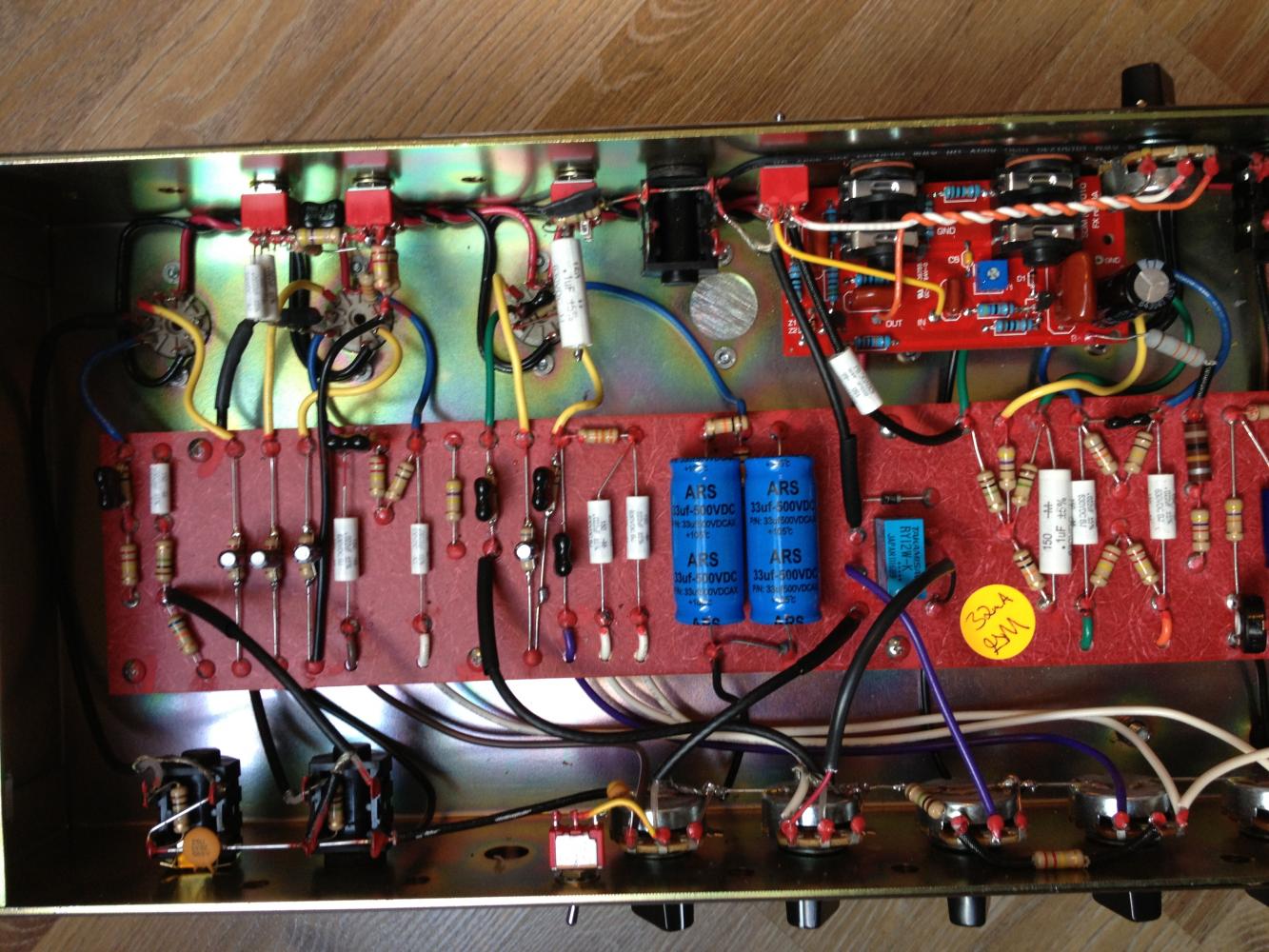

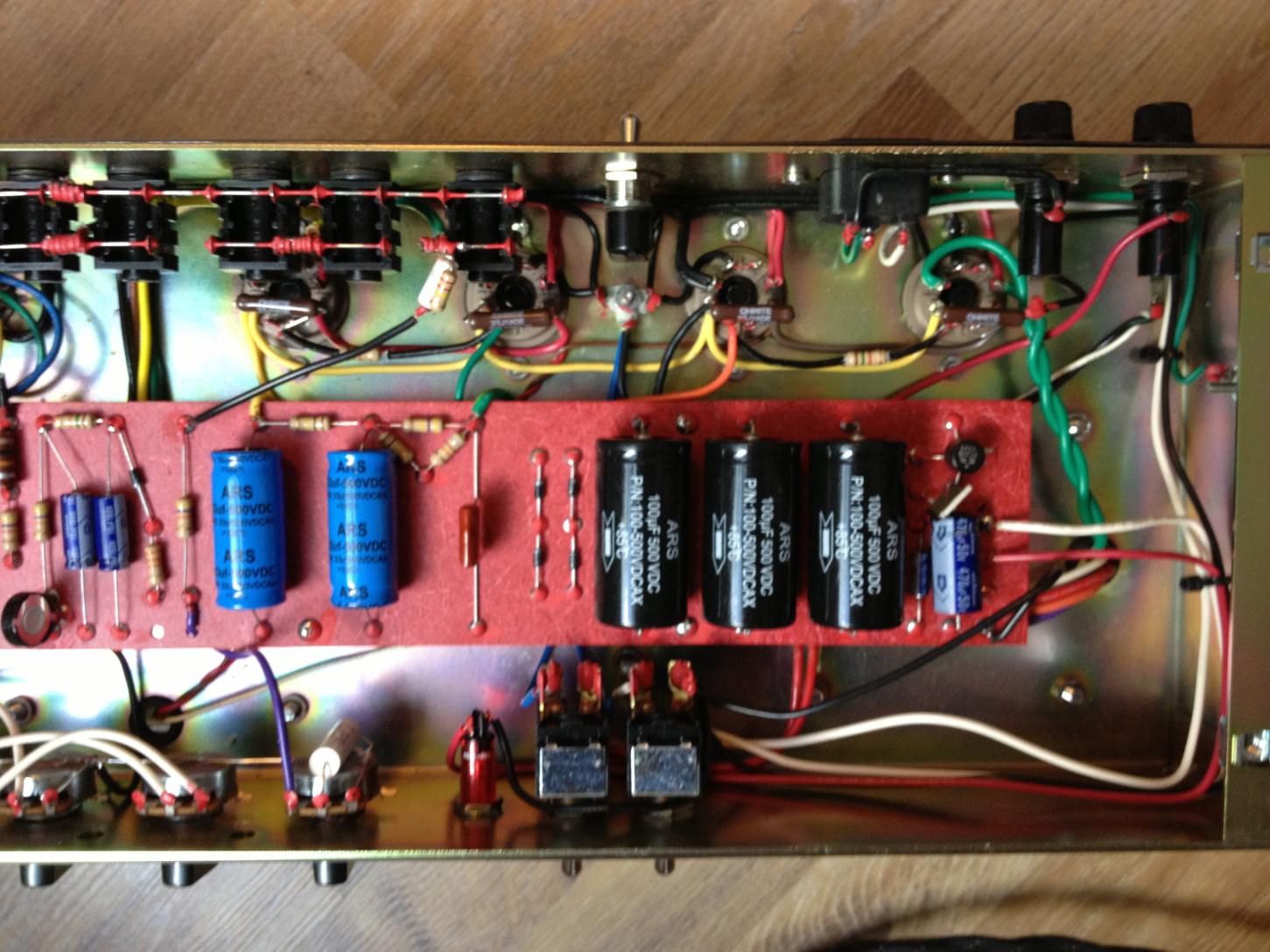

Hier mal noch was schönes für die Sammlung:

Foto 1.jpg

Foto 2.jpg

Foto 3.jpg

  • Gefällt mir
Reaktionen: 3 Benutzer
Darf ich mal ne blöde Frage stellen?
Wenn man sich mal schlau macht, liest man in diversen Foren von fachlich kompetenten Leuten, dass man besser keine Silver Micas verbauen soll, weil die ab und zu "lecken".
Dennoch sieht man auf vielen Bildern dieser edlen handwired Amps diese Dinger.
Warum? ^^

Mal an die Experten hier:
Hatten wir schon den Marshall 1959RR (also das weiße Randy Roads Model) ?
Wenn nicht, hat jemand ein Bild?

Und zu guter letzt: Kann mir jemand erklären, wie genau dieser RR Mod funktioniert?

Danke!!!!

Bilder hab ich keine, aber ich hab gelesen, dass die beiden Vorstufen-Sektionen kaskadiert werden. Das vorverstärkte Signal wird nochmal verstärkt, was in mehr Verzerrung resultiert.
Korrigiert mich, wenn ich da falsch liege.

Mal an die Experten hier:
Hatten wir schon den Marshall 1959RR (also das weiße Randy Roads Model) ?
Wenn nicht, hat jemand ein Bild?

Klar, ich hatte den damals gepostet, auf Seite 51 in diesem Thread und Vintag Balu wollte
damals auch wissen was da anders ist....

Ich wüsste gerne mal, was den Randy Rhoads von dem normalen 1959SLP unterscheidet. :)

One of the specifications was - add the second channel actually with
a little more to add a little gain to that second channel so they cascaded that channel
and a what we have is the reissue of that classic Randy amp

http://de.youtube.com/watch?v=46jx-Lb2eYs&fmt=18

(ab Minute 2:22)



Und zu guter letzt: Kann mir jemand erklären, wie genau dieser RR Mod funktioniert?


Bis auf das was er im Video sagt, leider nein :nix:


Sovtek Mig 50H mit nachträglich installiertem Effektloop, Ka ob der schon mal drin war. Über Google hab ich ihn nich gefunden...

Darf ich mal ne blöde Frage stellen?
Wenn man sich mal schlau macht, liest man in diversen Foren von fachlich kompetenten Leuten, dass man besser keine Silver Micas verbauen soll, weil die ab und zu "lecken".
Dennoch sieht man auf vielen Bildern dieser edlen handwired Amps diese Dinger.
Warum? ^^
Na wahrscheinlich eins von den typischen veralteten Bauteilen das technisch nicht ideal ist, aber dafür eben für irgendeine besondere Wirkung auf den Sound geschätzt wird (die gerade aus derlei technischen Unzulänglichkeiten/Besonderheiten entsteht).

So liebe Leute und weil die letzten Bilder vom Deliverance nicht so wirklich gut waren, hab ich neue gemacht,
hier erkennt man die Farben super und kann dann auch ausknobeln wo die selbstgemalten Schaltpläne ausm Netz nicht (mehr) stimmen, denn die schenien vom alten Modell zu sein...
(zbs sind statt dem im Plan verzeichneten 2.2k an der V1 Kathode eben 1.5K, die anderen Unterschiede sind vorallem auch am Eingang und rund um V1)



Das Bild ist in 1920x1080 Auflösug, da die Boardsoftware aber runterskaliert, empfehle ich es einfach mit "speichern unter" aufm Rechner zu ziehen und dann in voller Auflösung reinzuschauen.
Wers gerne noch größer haben, weil er jedem Widerstand einzeln hallo sagen will > einfache PN genügt dann gibs nachschub :)

Grüßle Robi

  • Gefällt mir
Reaktionen: 2 Benutzer

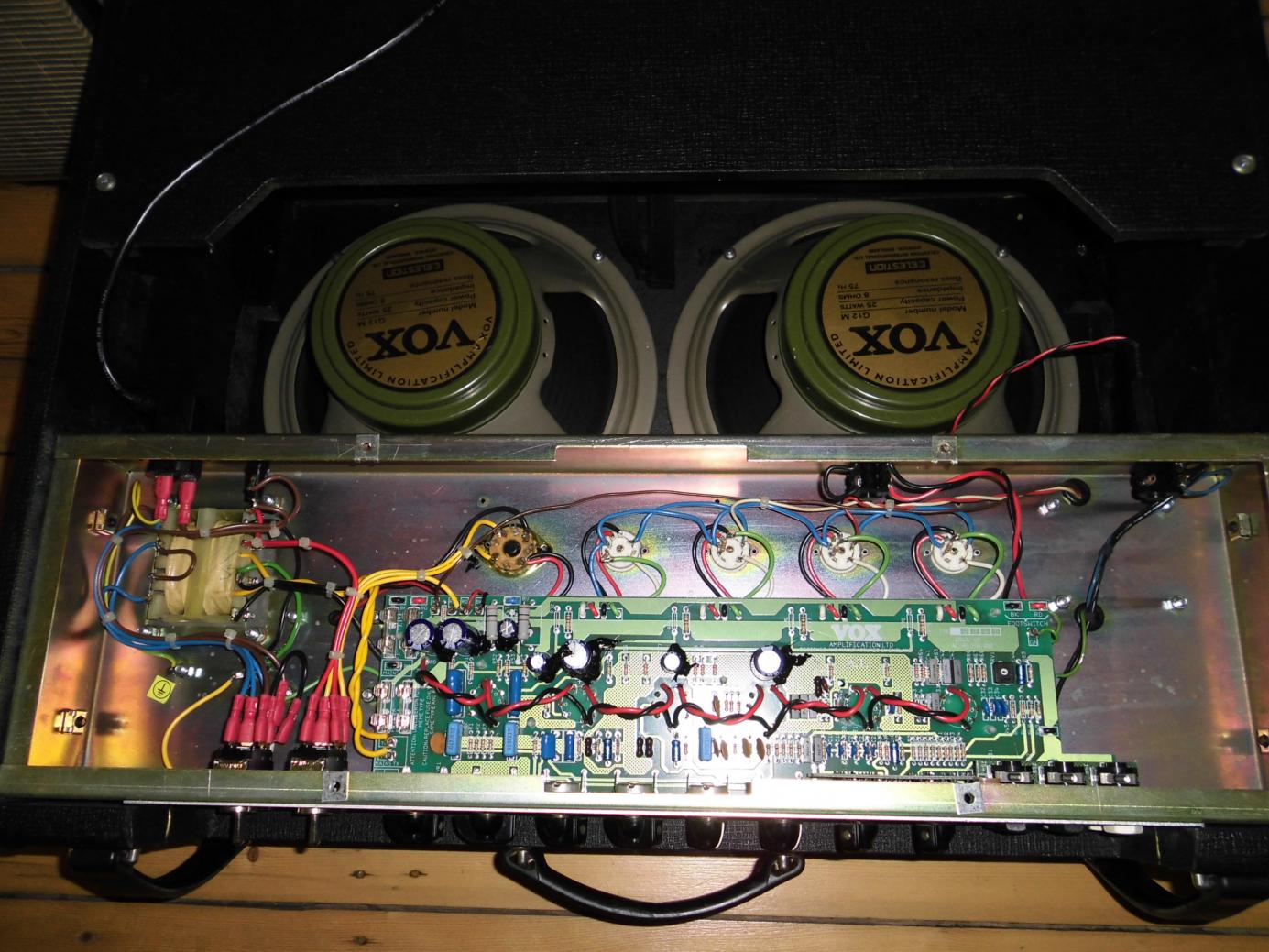

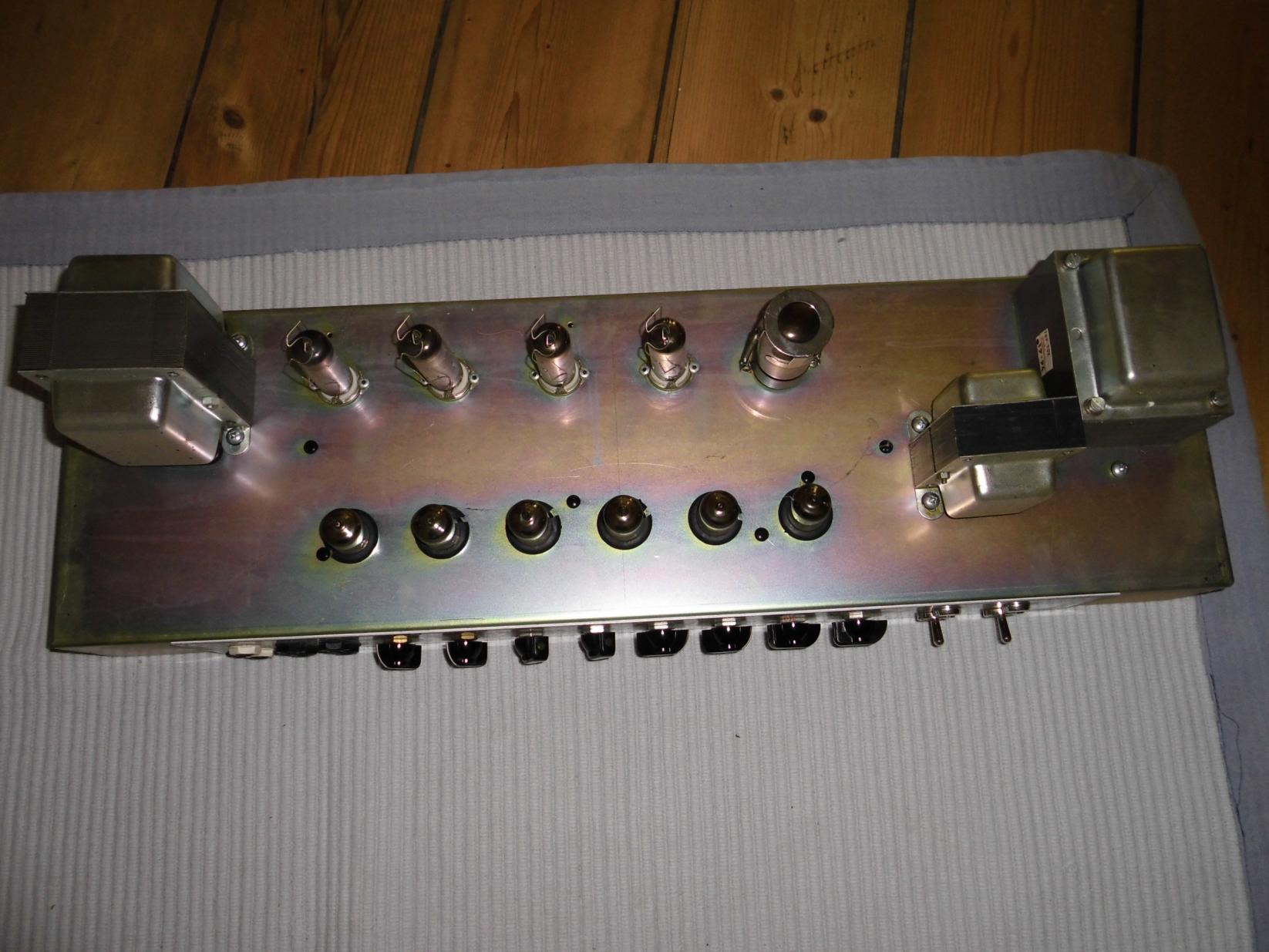

Hier nun meine Innereien, ähm, die meines Voxes.
Sicherlich schon hundert mal hier gepostet.
Für Puristen ist sicherlich die Platine der blanke Horror, aber was solls...


Anhänge

  • CIMG0705.jpg
    181,3 KB · Aufrufe: 314
  • CIMG0704.jpg
    195,9 KB · Aufrufe: 374
Zuletzt bearbeitet:
Hier nun meine Innereien, ähm die meiners Voxes.
Sicherlich schon hindert mal hier gepostet.
Für Puristen ist sicherlich die Platine der blanke Horror, aber was solls...

ich seh gar nix :D
Und Plaine ist völlig ok, wenns ordentlich gemacht ist.
Ein gutes Platinenlayout ist wesendlich schwieriger und bedarf bei weitem mehr KnowHow als ne Turett/Lötleisten/PtP Verkabelung,
denn was da einmal steht, das steht, beim Lötleisten/PtP Ausbau kannste solange die Strippen udn Bauteile verschieben bis es einigermaßen passt ;)
zumal odentliche Platinen (dicke, Material, ordentliche Kupferstärke, vernünftig dimensionierten Bahnen, Durchkontaktierung, Lötstoplack, Beschriftung, etc...) auch alles andere als billig sind

Hier nun die Innereien meines reverbs, der i meinen Vox eingepflanzt werden soll.

Hi,

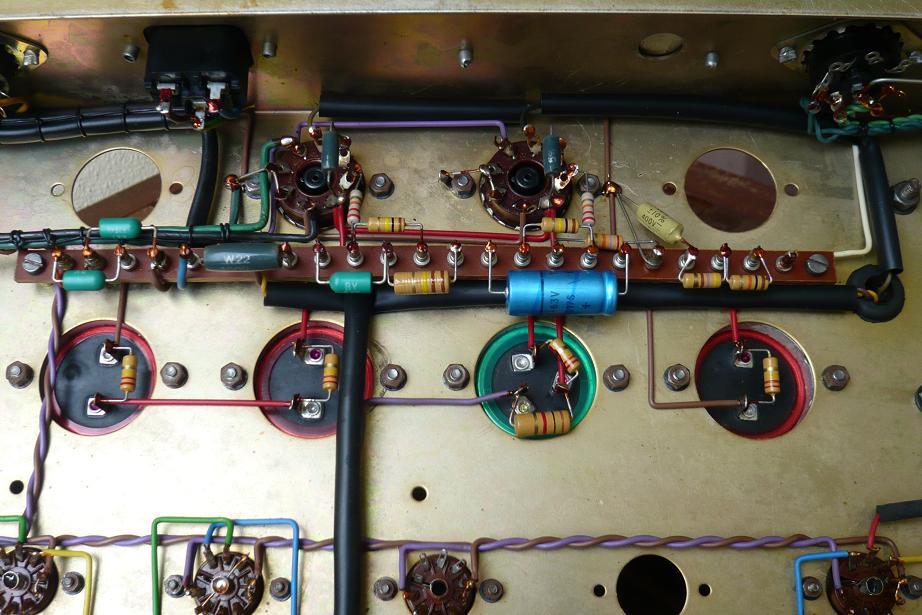

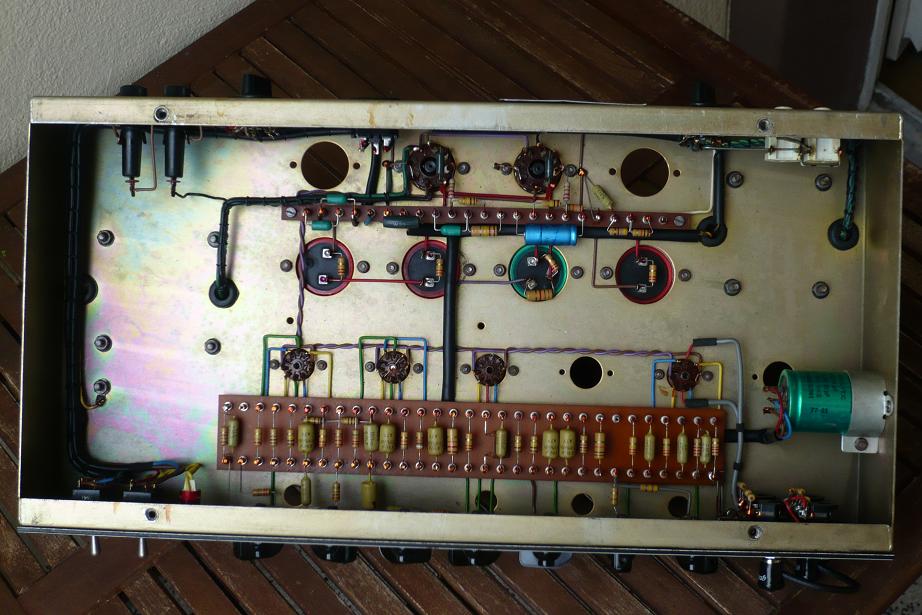

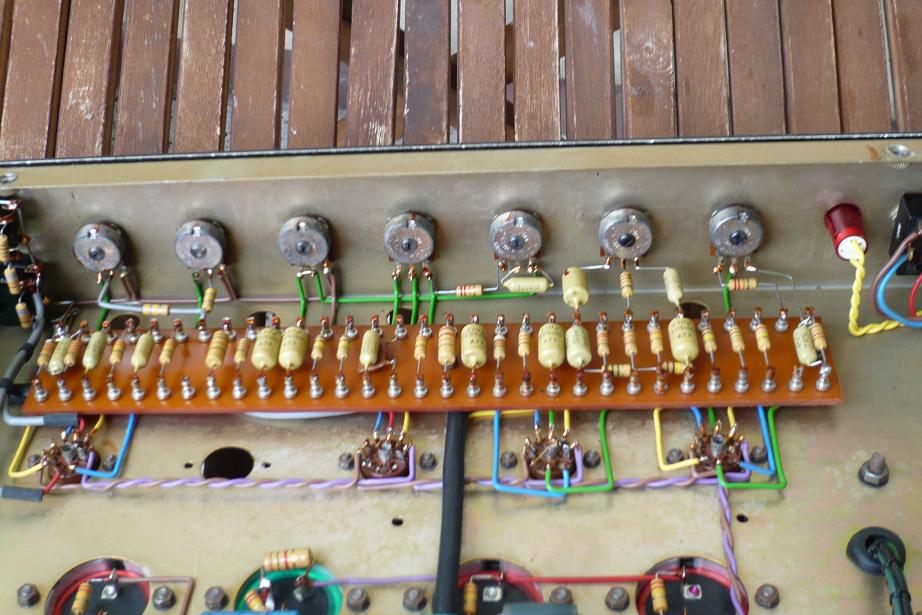

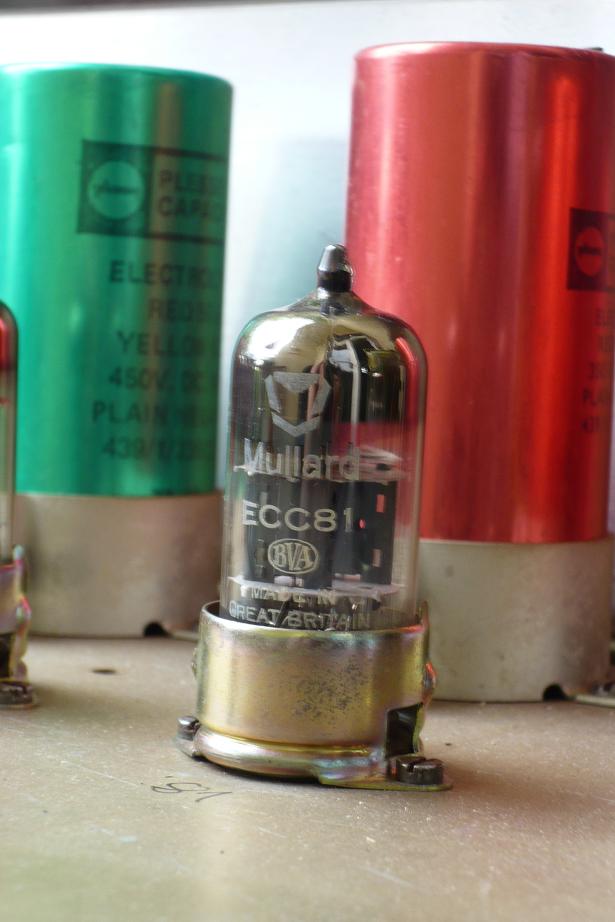

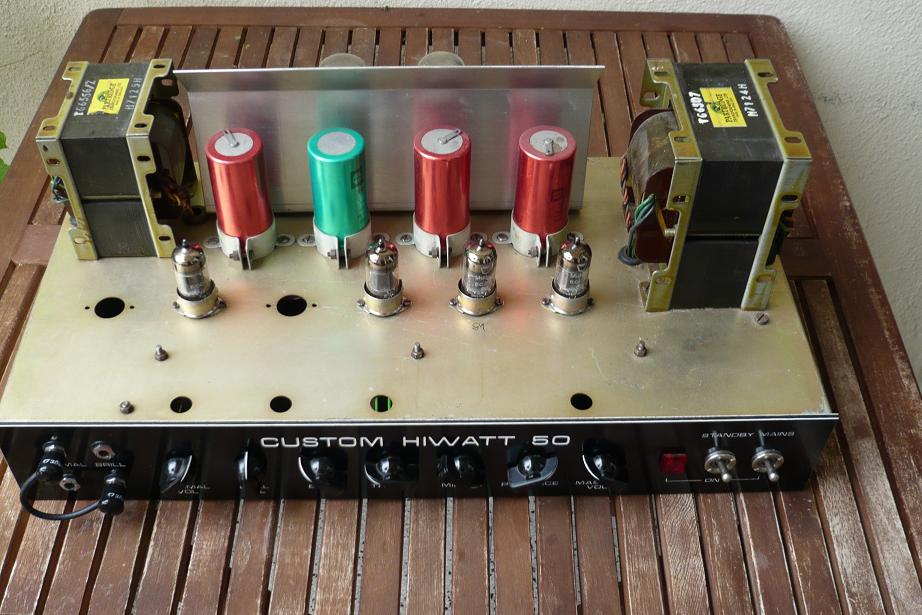

hier Fotos von meinem Custom Hiwatt 50 (DR504) Baujahr 1977. Soweit ich das beurteilen kann, ist hier alles noch original, iclusive der Plessey Kondensatoren.


Anhänge

  • L1040993.jpg
    109,7 KB · Aufrufe: 405
  • L1040994.jpg
    63,8 KB · Aufrufe: 338
  • L1040999.jpg
    105 KB · Aufrufe: 371
  • L1050003.jpg
    107,9 KB · Aufrufe: 358
  • L1050001.jpg
    110,2 KB · Aufrufe: 313
  • Gefällt mir
Reaktionen: 6 Benutzer
Hi,

hier Fotos von meinem Custom Hiwatt 50 (DR504) Baujahr 1977. Soweit ich das beurteilen kann, ist hier alles noch original, iclusive der Plessey Kondensatoren.

Das ist aber mal ein echtes Schmuckstück!

Hi,

hier Fotos von meinem Custom Hiwatt 50 (DR504) Baujahr 1977. Soweit ich das beurteilen kann, ist hier alles noch original, iclusive der Plessey Kondensatoren.

Fragt sich nur wie lange denn auf'm ersten Foto der Elko ganz rechts sieht schon etwas verdächtig aus.
