Tubeamp guts – Fotos der Verstärker-Innereien

[The_Buzzsaw]

Sind das Lastwiderstände für den Leerlauf?



[Klartext]

Sind das Lastwiderstände für den Leerlauf?

weiß net, sind aber drei 25W Widerstände...

Gruß Robi



[grobmotorik]

Endlich ... das ist der Beweis das der 5150 und 6505 verschieden aufgebaut sind



Der Aufkleber rechts neben der Platine ist um 90° gedreht! *wegduck*

hier mal n paar Peaveys...

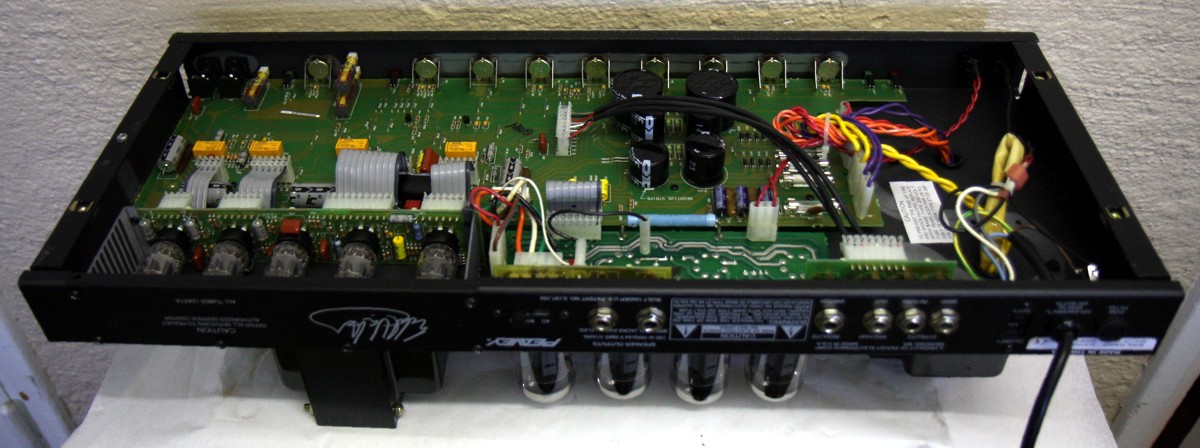

Peavey 5150:

zum Vergleich mal der Nachfolger...

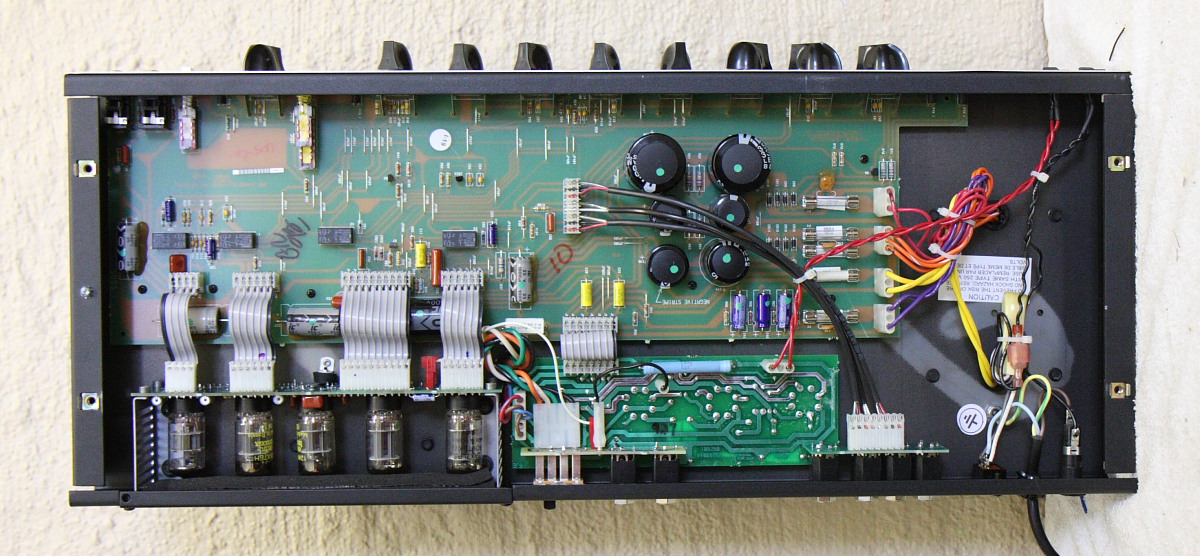

Peavey 6505:

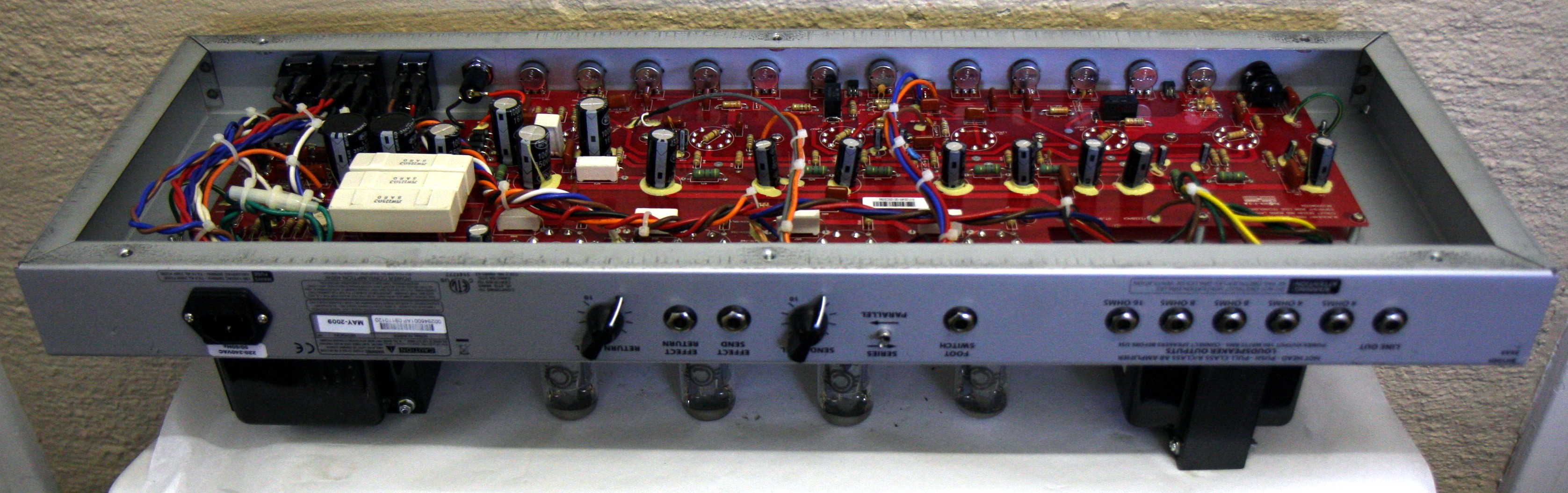

Peavey Valveking VK100H:

und zum Abschluss noch n Blackheart...
Blackheart BH100H:

Gruß Robi



[GuiTaR_FreaK_]

Gutn Abend,
dann schließe ich mich auch mal an mit etwas selbergebauten , ein Mesa Boogie Dual Rectifier mit 3 Kanälen. Mitlerweile ist er fast fertig und tut fleißig was er soll, klingt auch einfach nur hammer!

http://img838.imageshack.us/img838/3994/cimg7259.jpg

Da sah er ncoh schön aus , BEVOR die Verdrahtung kam^^ und ich hatte extra versucht so wenig kabel wie nöitg und so sauber wie möglich zu sein^^

http://img638.imageshack.us/img638/7481/cimg7319.jpg

Ja ich weiß es sieht aus wie bei Hempels unterm sofa, aber über Kommentare wie: "Sieht scheiße aus, aber Dauemen hoch für den Versuch" würd ich mich noch freun^^ BTW , Brummen oder Rauschen tut er nicht (ok, brummen ist minimal)^^



[backnetmaster]

Endlich ... das ist der Beweis das der 5150 und 6505 verschieden aufgebaut sind



Der Aufkleber rechts neben der Platine ist um 90° gedreht! *wegduck*

Und weil andere Relais verwendet wurden, die selbst in verschiedenen 5150 mal andere waren



[Klartext]

Endlich ... das ist der Beweis das der 5150 und 6505 verschieden aufgebaut sind
Der Aufkleber rechts neben der Platine ist um 90° gedreht![/SIZE] *wegduck*

Und weil andere Relais verwendet wurden, die selbst in verschiedenen 5150 mal andere waren

oh nein, jetz habt ihrs verraten...
ihr habt soeben eine Verschwörung aufgedeckt die zum Ziel hatte zu verschleiern das 5150 und 6505 in Wahrheit doch unterschiedlich klingen, dank der unterschiedlich angebrachten Aufkleber und andersfarbigen Relais...
...echt klasse gemacht !
Da gibt man sich Mühe die hartnäckige Wahrheit durch Argumente wie "och die klingen nur anders weil die unterschiedliche Röhren verwenden" zu verdrehen, damit die neupreisnahen Gebrauchtpreise zu drücken und billig so nach und nach alle 5150 aufkaufen zu können um endlich die Weltherrschaft an sich zu reißen und dann kommt ihr und macht alles zunichte... Weltbank, Freimaurer, die Rockefellers und der Rest der Illuminaten sind jetz sicher stinkesauer


Gruß Robi



[Klartext]

hier mal noch n bissle was von Mesa...

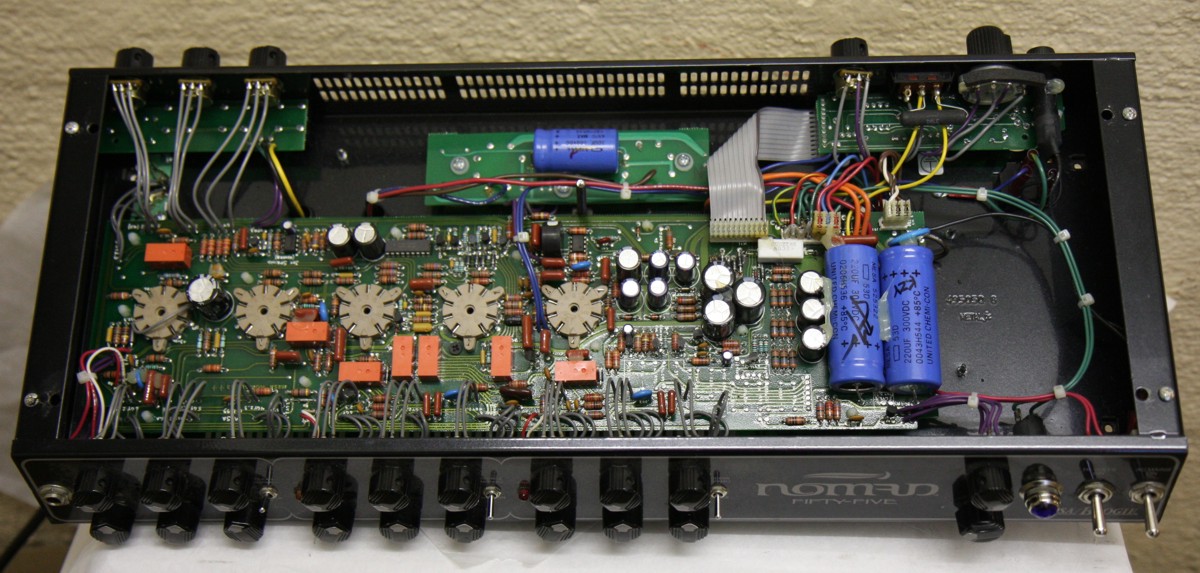

Mesa/Boogie Nomad Fifty Fifty:

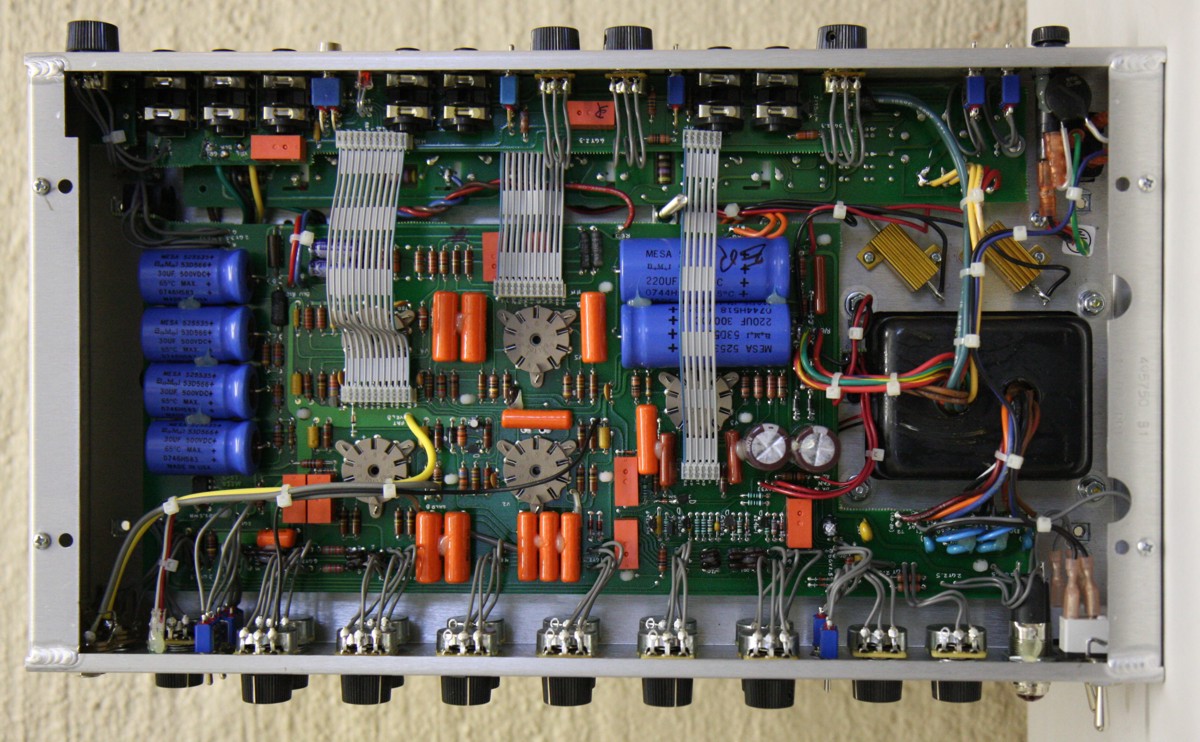

Mesa/Boogie Lonestar Head:

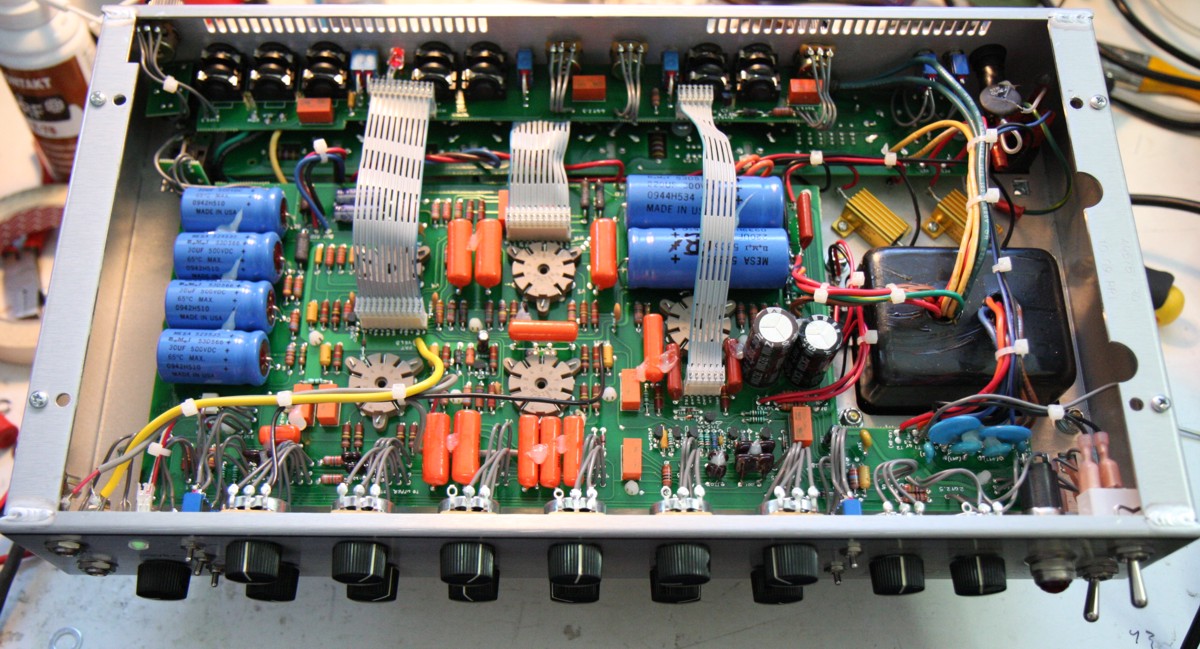

Mesa/Boogie Lonestar Combo:

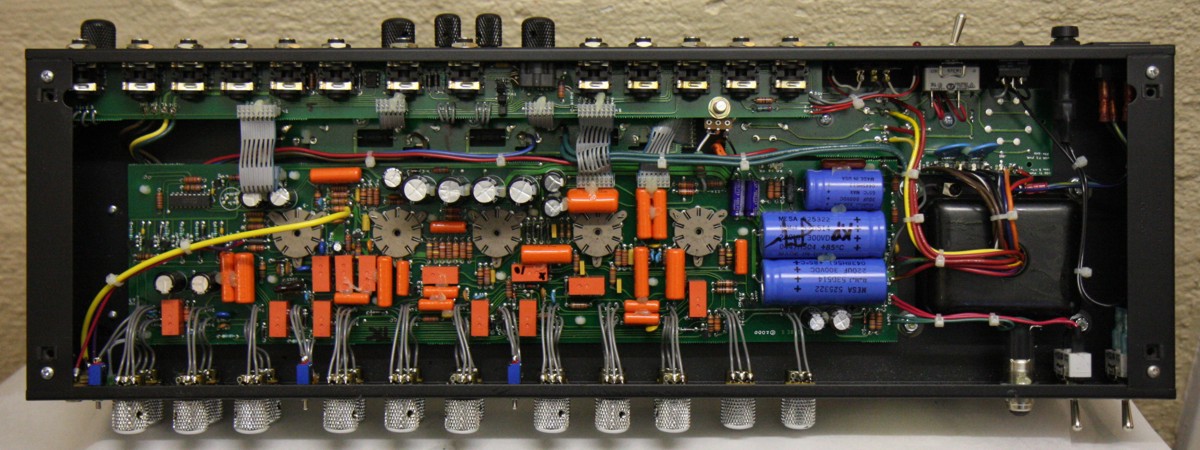

Mesa/Boogie Dual Rectifier 3Ch:

Gruß Robi



[Duesentrieb]

Gutn Abend,
dann schließe ich mich auch mal an mit etwas selbergebauten , ein Mesa Boogie Dual Rectifier mit 3 Kanälen. Mitlerweile ist er fast fertig und tut fleißig was er soll, klingt auch einfach nur hammer!

http://img838.imageshack.us/img838/3994/cimg7259.jpg

Da sah er ncoh schön aus , BEVOR die Verdrahtung kam^^ und ich hatte extra versucht so wenig kabel wie nöitg und so sauber wie möglich zu sein^^

http://img638.imageshack.us/img638/7481/cimg7319.jpg

Ja ich weiß es sieht aus wie bei Hempels unterm sofa, aber über Kommentare wie: "Sieht scheiße aus, aber Dauemen hoch für den Versuch" würd ich mich noch freun^^ BTW , Brummen oder Rauschen tut er nicht (ok, brummen ist minimal)^^

Ist das Dein erster Selbstbau? Glückwunsch !



[GuiTaR_FreaK_]

Ist das Dein erster Selbstbau? Glückwunsch !

nein^^ mein dritter c.a in sache Röhrentechnik^^



[jaeger28]

Gutn Abend,
dann schließe ich mich auch mal an mit etwas selbergebauten , ein Mesa Boogie Dual Rectifier mit 3 Kanälen. Mitlerweile ist er fast fertig und tut fleißig was er soll, klingt auch einfach nur hammer!

http://img838.imageshack.us/img838/3994/cimg7259.jpg

Da sah er ncoh schön aus , BEVOR die Verdrahtung kam^^ und ich hatte extra versucht so wenig kabel wie nöitg und so sauber wie möglich zu sein^^

http://img638.imageshack.us/img638/7481/cimg7319.jpg

Ja ich weiß es sieht aus wie bei Hempels unterm sofa, aber über Kommentare wie: "Sieht scheiße aus, aber Dauemen hoch für den Versuch" würd ich mich noch freun^^ BTW , Brummen oder Rauschen tut er nicht (ok, brummen ist minimal)^^

Clips!!!



[GuiTaR_FreaK_]

Clips!!!

Altes Vid vom amp : http://www.youtube.com/watch?v=lKuOLntRgj8
Neues vid Vom amp mit allen Kanälen und mods kommt heut noch ;D



[Bierschinken]

Nimms mir nicht übel, aber das klingt wie ein kaputter Rasenmäher



[GuiTaR_FreaK_]

Nimms mir nicht übel, aber das klingt wie ein kaputter Rasenmäher

Das versteh ich voll und ganz liegt an 2 dingen, 1. Das der vertärker auf sehr leise ist , und 2. Das die tatsache ist , das ich nur ne verdammt billige kamera habe und keine gescheiden aufnahmen machen kann

Aber den vergleich mit nem rasenmäher find ich lustig ;D

edit: das dürfte besser sein^^ http://www.youtube.com/watch?v=2oP9dTehFKo



[OneStone]

Packungsdichte? Packungsdichte!

MfG Stephan



[Klartext]

krass !

alles selbst entwickelt, Chassis, Layout, Bauteilepositionen, usw ??
RESPEKT! das hat sicherlich schon im Vorfeld Ewigkeiten für die genauste Planung, usw gekostet

öhm, was issn das überhaupt ?? (Messgerät, oder Sender, oder so ??)

Gruß Robi



[GuiTaR_FreaK_]

Vill ein Multiefektgerät mit Röhren? Oder die beamingstation von Startrek? vill ein Frequenzgenerator? Was ist es^^



[OneStone]

Ein Tektronix 549 is das

Oszilloskop

Wenn ichs selbst gemacht hätte, dann würds ähnlich aussehen...aber ich bau keine Oszilloskope

MfG Stephan



[mwoeXT]

Hier mal wieder ein Verstärker: Mesa Mark V... Zwei Bilder waren schon da, aber es sind noch ein paar hübsche Detailaufnahmen dabei (nicht meine Bilder).

http://s804.photobucket.com/albums/yy321/mejoshee/mark%20v%20chassis/

Sieht voll aus, aber bei der Menge an Funktionen...

Mfg



[paddlepunk]

Ein Tektronix 549 is das

Oszilloskop

Wenn ichs selbst gemacht hätte, dann würds ähnlich aussehen...aber ich bau keine Oszilloskope

MfG Stephan

Klangbeispiele, Klangbeispiele...
Okey spaß beiseite, hast du noch Bilder ausserhalb von dem Innenleben? Weil ich denke mal, dass man hier nicht alle Tage so ein Ding zu Gesicht bekommt...



[gitarrero!]

Zum historischen Tektronix 549 aus den 1960..1970er Jahren spuckt die Google-Bildersuche ein paar nette Ansichten aus. Hat angeblich eine Bandbreite von 30MHz.
