@Spanish Tony
Vielen Dank für das Bild!
Das Plexi Drive Mini klingt auch in vielen Youtube Demo Videos richtig gut, da war ich auch überrascht.
Brian Wampler hat scheinbar bei der Entwicklung des Plexi Drive Deluxe - auch im Zuge der Umstellung auf SMD Fertigung seiner Pedale - die Schaltung nochmal etwas überarbeitet.
Ich habe auch von einigen gelesen, die geschrieben hatten, dass die neuen Versionen besser klingen als die alten - trotz SMD.

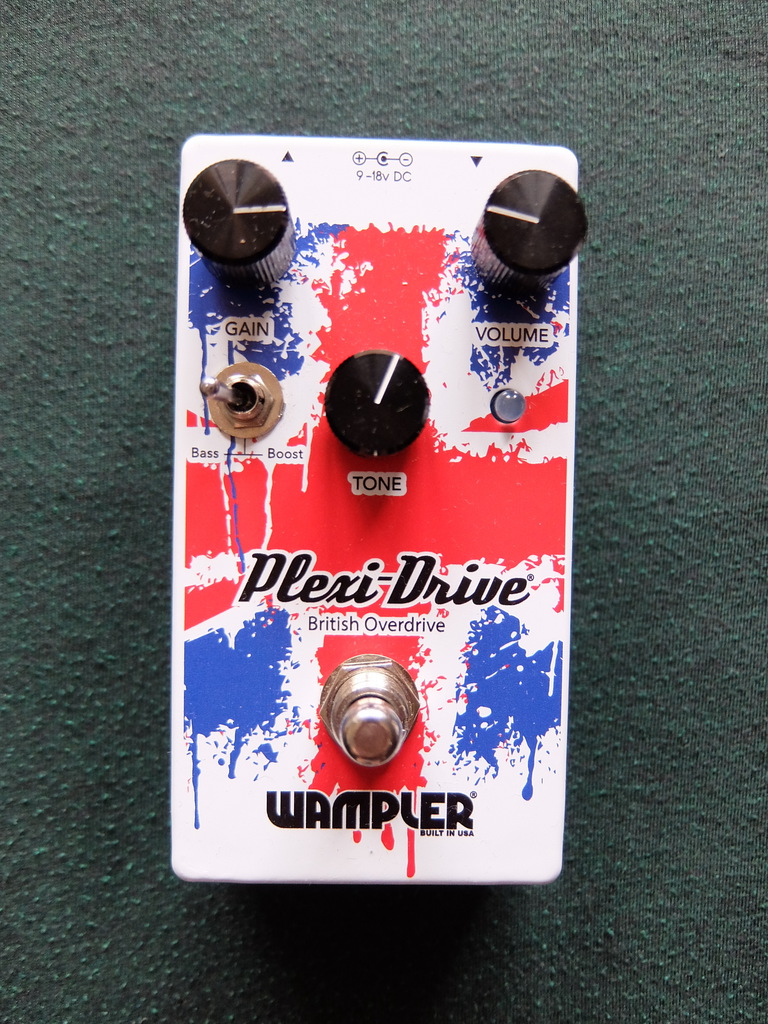

Da mir die Clips vom Plexi Drive Mini so gut gefallen hatten, ich aber erstmal lieber den "normalen" Formfaktor haben wollte, hatte ich mir dann das zuletzt erhältliche und ebenso überarbeitete, reguläre Plexi Drive (mit der Union Jack Grafik, Klinkenbuchsen oben, neuer Silent Switch) besorgt.

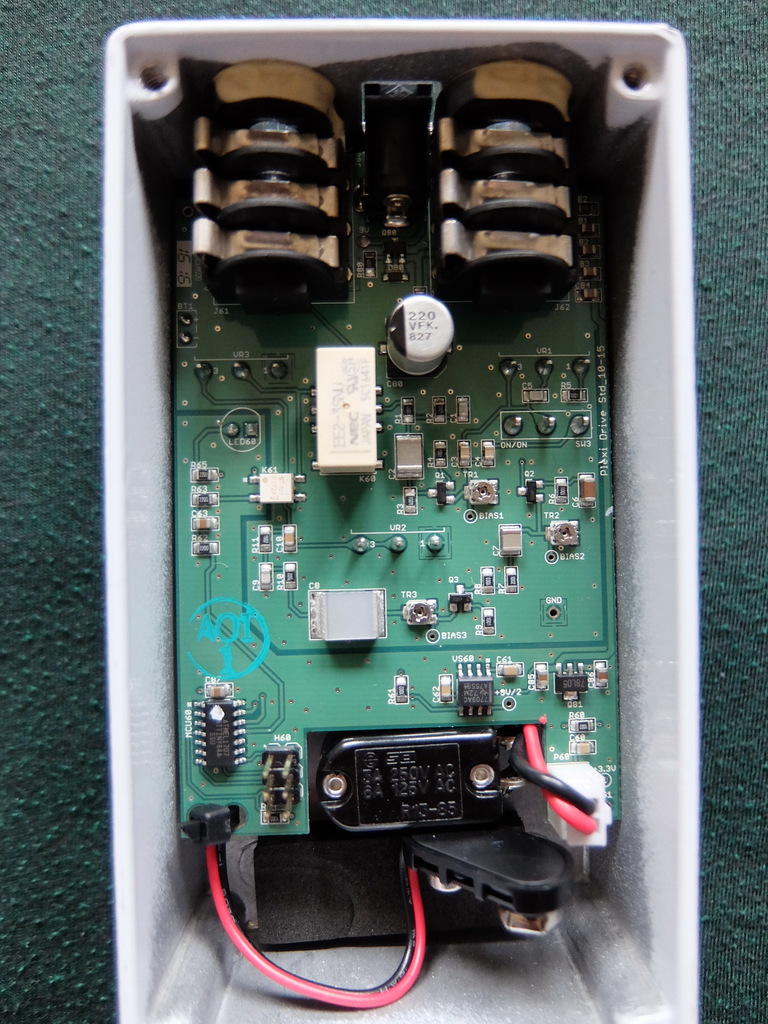

Hier auch von mir einen Gutshot dazu:
Was direkt auffällt, sind die drei kleinen Trimpotis samt dazu gehöriger Bias Messpunkte.
Ich habe da mal nachgemessen und bin jeweils auf die Hälfte der Netzteilspannung (9 V), also auf 4,5 V gekommen - das war natürlich kein Zufall.
Bin der Sache dann mal auf dem Grund gegangen und habe diesen Thread dazu gefunden (für die, die sowas interessiert):
https://www.diystompboxes.com/smfforum/index.php?topic=115814.0
Insbesondere Kommentar #11 ist erwähnenswert:
"You can certainly adjust the bias via the resistors, or you can choose a different bias voltage, but both of these things will alter the sound, pretty noticeably in my experience. The most obvious result will be that the gain of the individual stages will be wrong, thus the distortion and EQ characteristics of the circuit as a whole will change. Bottom line, if you are willing to tinker and happen to like what you end up with, you're golden, but if you want a clone of the commercial pedals, you'll have to sort jfets.
I appreciate Paul's comment that this makes it a 'bad design' by standard EE criteria, but such is the history of guitar amplification. I also agree that this J201-sorting business makes many of the Wampler circuits somewhat DIY-unfriendly. I wonder whether that works to Wampler's advantage or not. On the one hand, it may convince more people to buy them rather than build them (I've seen enough clones and read enough "my Wampler circuit won't bias" threads to be skeptical). On the other hand, if a potential buyer hears a bad-sounding clone, that may negatively influence his decision to buy. I'd guess that the impact of DIY on Wampler's sales is negligible, but that's just conjecture. I don't have any statistics one way or the other."

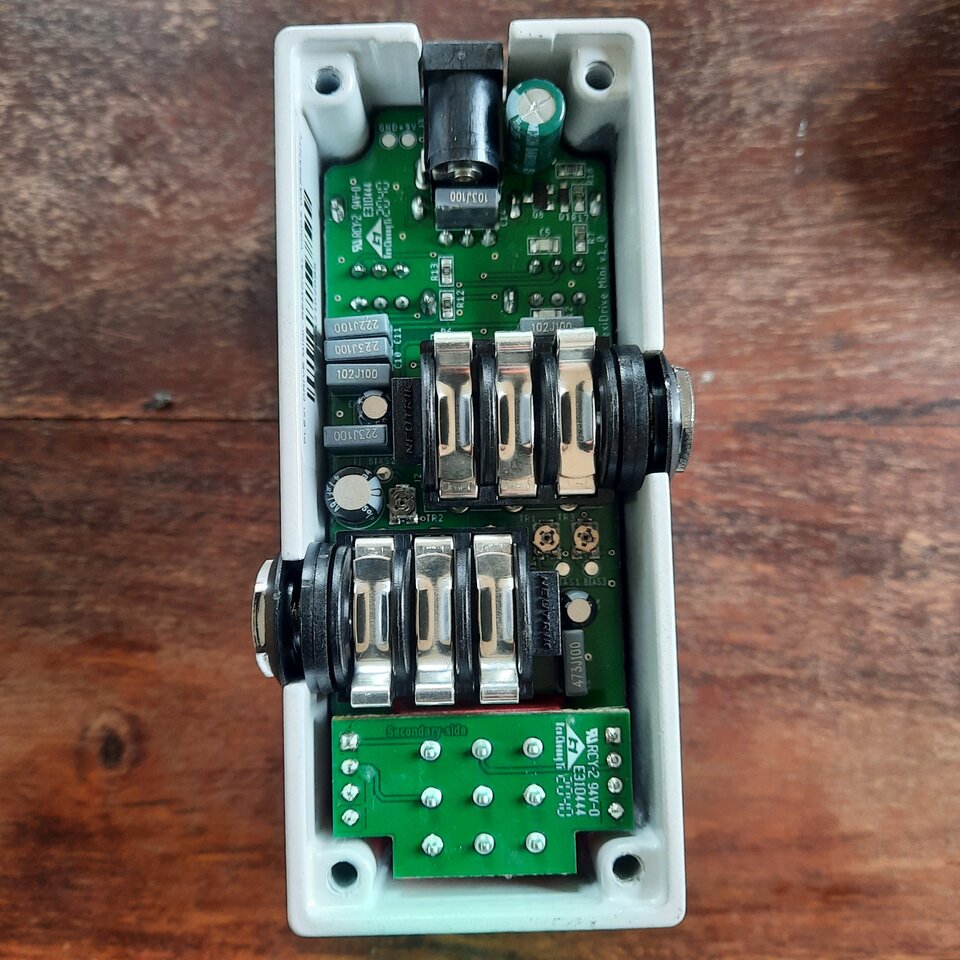

Mich hat es natürlich brennend interessiert, ob Brian dieses Design so auch bei dem kleinen Mini Plexi Drive umgesetzt hat - und siehe da, die Trim Potis sind auch vorhanden. Und statt SMD auch wieder ein paar THT Kondensatoren.
Zur Nutzung von SMD hat Brian auch noch was Lustiges geschrieben, als einer im Gearpage Forum nach Tumnus Gutshots gefragt hat:
"Yes, it's SMD.
No, SMD is not bad. Electrons do what electrons do, because of math and physics.
Why does it sound better than other designs? Could be part choices, layout, etc. or a variety of other reasons that end up coming back to math and physics."
https://www.thegearpage.net/board/index.php?threads/wampler-tumnus-gutshots.2275257/#post-32960478
Das Plexi Drive klingt in der neuen Variante echt gut und ziemlich authentisch.
Und was ich besonders gut finde, ist, dass es sich hervorragend mit anderen Zerrpedalen "anpusten" lässt - das ist bei solchen "Amp in a Box" Pedalen nicht immer der Fall.
Deshalb habe ich auch nicht die Deluxe Version gekauft, weil man da quasi auf den von Wampler vorgegeben "Boost" festgelegt ist - ich nutze da lieber meine eigenen Zerrpedale vor dem Plexidrive.
