Parts-Tele als erstes Selbstbauprojekt

[Anfängerfehler!]

So, mal ein kleines Update von mir. Am Samstag werde ich den Hals bekommen und der freundliche Verkäufer bat auch an mir beim Einbau zu helfen. Er scheint darin ausreichend bewandert zu sein, als dass wir uns das mal zusammen anschauen werden.

Leider sind andere Dinge schon recht schief gelaufen. Bei Gregor Hilden hatte ich das PU-Set von Tonerider bestellt und bezahlt. Leider hat er mir geschrieben, dass er die Dinger trotz einer Stunde Suche nicht finden konnte. Er war sehr freundlich, hat sich entschuldigt und mein Geld hatte ich sofort zurück. Jetzt stand ich also wieder vor dem Problem keine PUs zu haben, was ja den Vorab-Aufbau des Body unmöglich macht. Also hab ich erstmal ein gebrauchtes Set Tex Mex von Fender geschossen für 40 Euro. Damit mache ich wohl nichts falsch und kann erstmal überhaupt gucken, wie die Gitarre klingt.

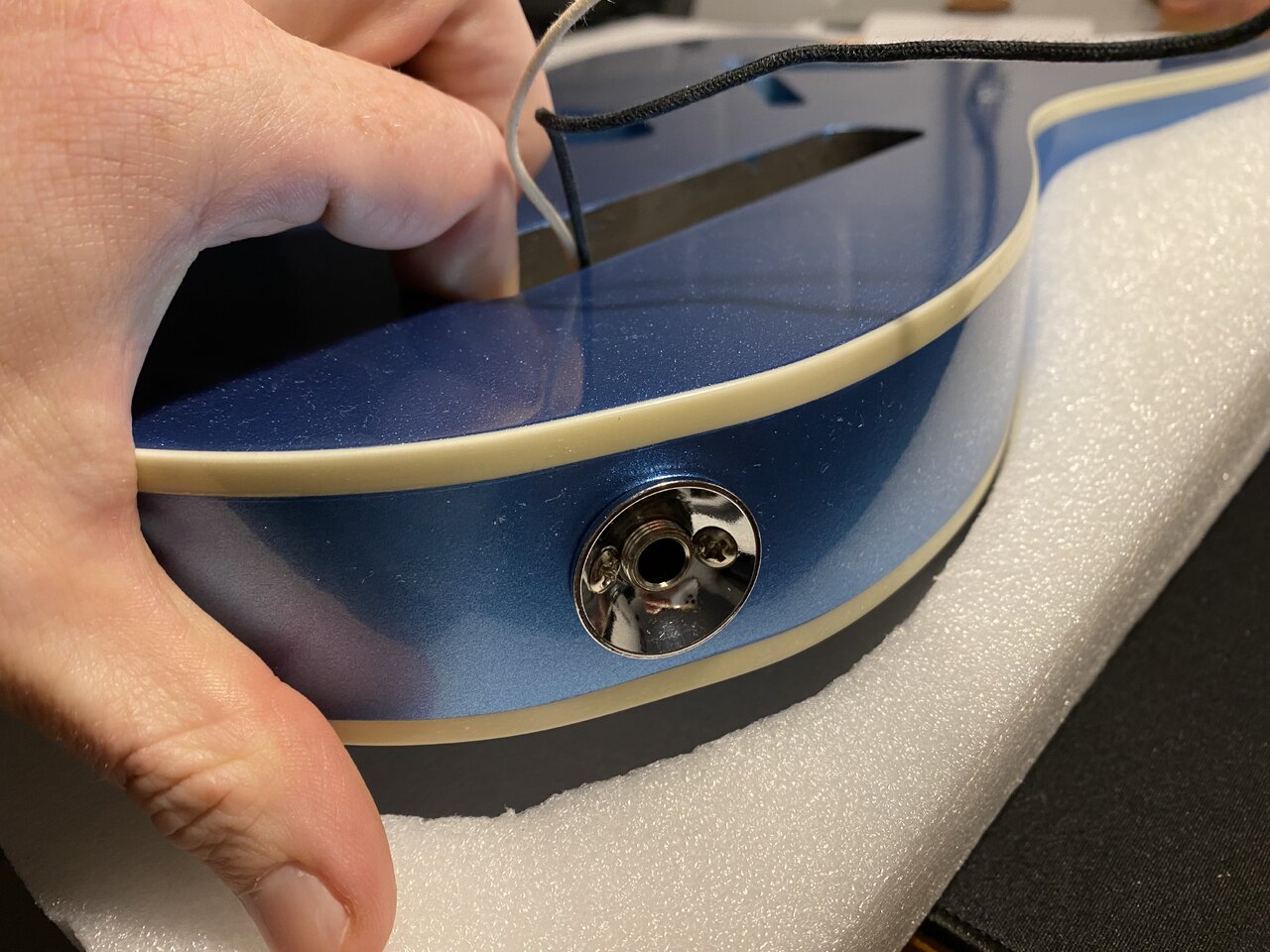

Ansonsten habe ich Kleinstarbeiten gemacht, die ich mal fotografisch festgehalten habe. Die Klinkenbuchse von Switchcraft ist mit der Platte schon verschraubt, was soweit gut aussieht.

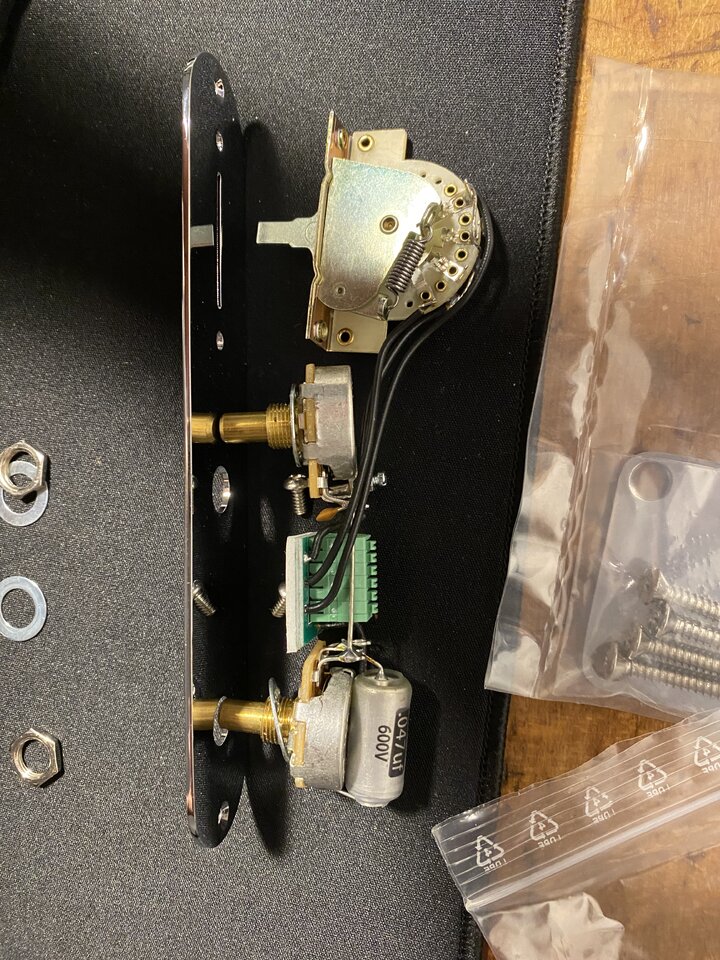

Zwei ziemlich dumme Fehler habe ich schon gemacht: Die Potiknöpfe passen nicht auf die Potiachsen. Die werden also zurückgehen und es müssen neue her. Viel ärgerlicher ist aber, dass ich mir von Göldo die etwas modifizierte Controlplate bestellt habe. Ich habe nicht bedacht, dass der presoldered Harness von Mojotone starr ist, weil mittig die Kontaktbuchse für die Kabel verbaut ist. Also kann man ausschließlich die klassische Fender-Controlplate verbauen. Die habe ich natürlich nachgeordert. Konkret sieht das dann so aus:

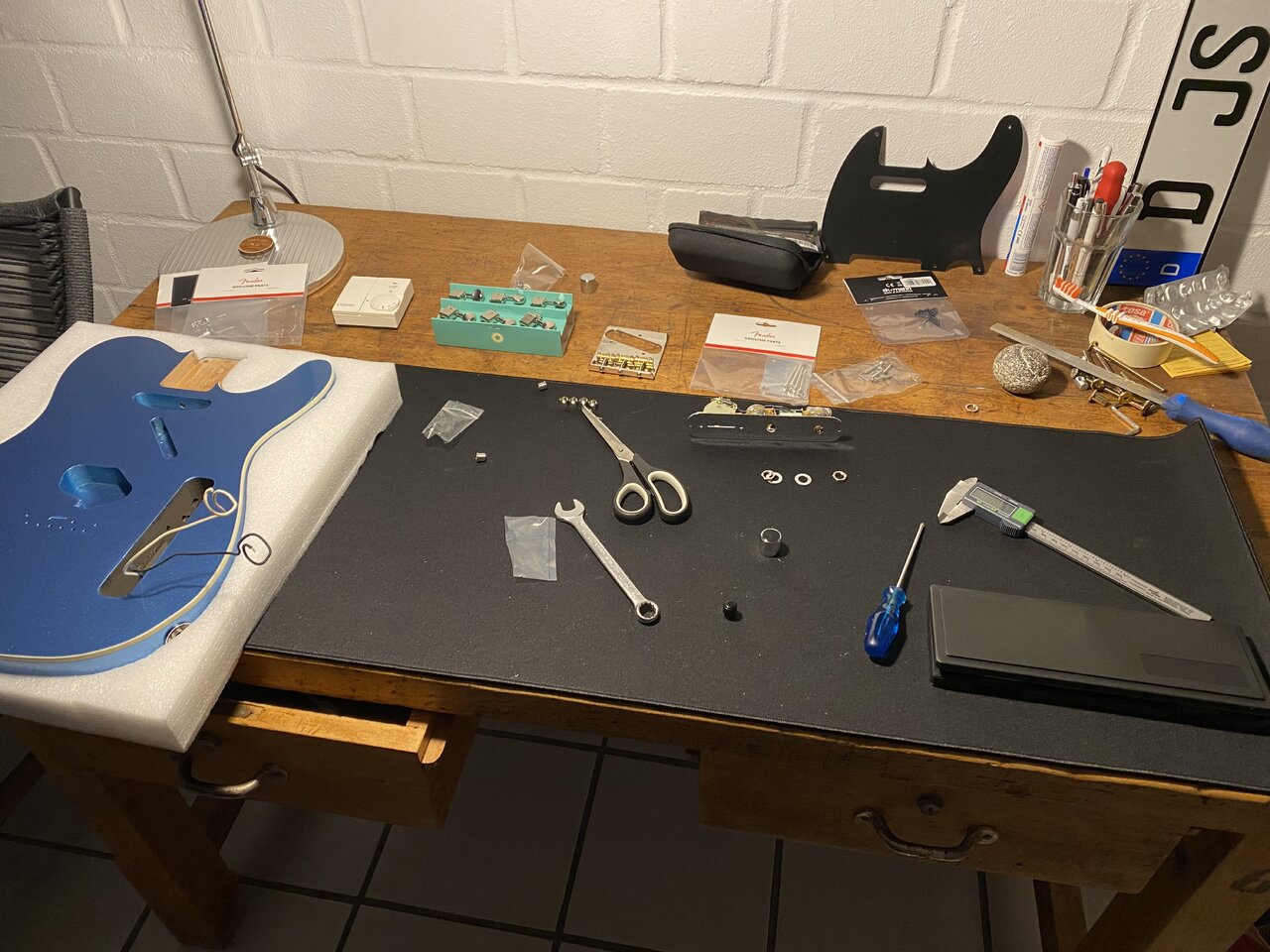

Nunja, jedenfalls macht das Überlegen und Tüftel schonmal Spaß. Und zum Abschluss noch ein Bild vom Arbeitsplatz....

Stay tuned for failure and success.

Sincerely yours
Beginner's mistake!



[janez]

Klasse Projekt! Ist abonniert

Gruß Jens



[rle]

Kommt das schwarze Schlagbrett da drauf?



[loder]

das wird super aussehen !
Die Fräsungen / Pickguard mit oder ohne shielding (sprich Kupferfolie)? ich würde dazu Raten.
und mit Lötkolben und kleinwenig übung wird das wiring auch flexibler



[Anfängerfehler!]

Kommt das schwarze Schlagbrett da drauf?

Jau, Creme ist so klassisch. Am coolsten fänd ich ja gebürstetes Alu. Aber erstmal sehen wie es wird.

mit Lötkolben und kleinwenig übung wird das wiring auch flexibler

Das widerspräche ja irgendwie der Idee eines lötfreien Harness Aber ja, ich werde es lernen…

mit oder ohne shielding (sprich Kupferfolie)

Ich denke mit, wobei ich Abschirmfarbe nehmen wollte.


Hm, noch eine Frage an die Schwarmintelligenz...

Ich habe mir diese Potiknöpfe bestellt

Göldo Dome Speed Knob Chrome​

​

und würde sie gerne auf die Achse dieses Potis basteln

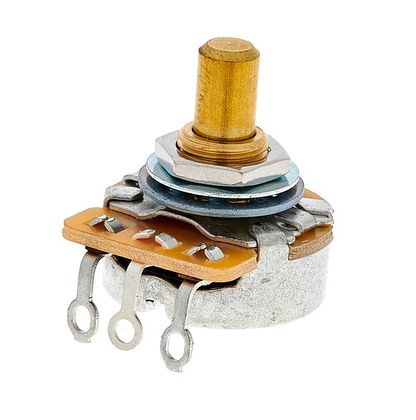

Mojotone CTS 250K Short Solid VT Pot​

​

Wenn ich nicht völlig auf dem Schlauch stehe, sollte das eigentlich zueinander passen. Entweder ich mache einen Denkfehler oder ich war bisher einfach nicht rabiat genug dabei, die Knöpfe draufzudonnern.



[Bassturmator]

Das passt nicht.

Die Göldo-Knöppe sind für Riffelwellen.

Bei massiven Wellen brauchst Du Knöpfe mit entsprechender Bohrung (in Deinem Fall 1/4 Zoll bzw. aufgerundet 6,5mm) und einer Madenschraube zum feststellen.

*



[loder]

jup du brauchst Knobs mit Madenschraube für diese Potis.
Und Kupferfolie weil erst mit der Folie auf dem Pickguard bekommst du insgesammt nen Faraday Käfig ->
bessere abschirmung.
Muss in deinem Fall aber garnicht nötig sein vorort.



[Bassturmator]

Diese hier sind von sehr hoher Qualität, müssten aber für Deine Potis aufgebohrt werden was eine Standbohrmaschine und einen soliden Maschinenschraubstock erfordert.

https://www.thomann.de/de/harley_benton_parts_t_style_dome_knob_ch.htm



[awm]

Oder wenn es Göldo sein sollen, die hier.
Passen auch ohne aufbohren.
Mojotone Poti: Schaft Durchmesser: 6,35 mm
Göldo Speed Knopf: Innendurchmesser: 6,4 mm

Göldo Dome Speed Knob Chrome KB00C



[Bassturmator]

Klar gibt es auch Knöppe die direkt passen, aber ich würde auf einer klassischen Tele keinen Knopf haben wollen der eine gewölbte Kuppel hat. Sieht für mich direkt aus wie von `nem Warwick-Bass gepflückt.



[IcedZephyr]

Diese hier sind von sehr hoher Qualität, müssten aber für Deine Potis aufgebohrt werden was eine Standbohrmaschine und einen soliden Maschinenschraubstock erfordert.

https://www.thomann.de/de/harley_benton_parts_t_style_dome_knob_ch.htm

Für den 7,3-fachen Preis gibt es auch die Fender-Variante. Auch wenn ich die deutlich zu teuer finde, die Qualität ist super. Ich für meinen Teil könnte die Harley Bentons leider nicht selbst aufbohren und habe vor Jahren mal zu einem Satz der teuren Knöppe gegriffen.

Fender Potiknobs for American Tele​

​



[Anfängerfehler!]

Also da ich bezweifle, dass man mit einem Harley-Benton Knob überhaupt feinfühlig Tone und Volume einstellen kann, habe ich einfach nach Preis sortiert und die teuerste Variante genommen

Nein, danke für die Schützenhilfe in Sachen Gewinde und Optik. Insofern sind es jetzt welche von Allparts geworden, irgendwo im Mittelfeld preislich gesehen. Ich habe mich jetzt dran gemacht und die Kabel verkabelt sowie die PUs eingebaut. Das war trotz der "totally convenient"-Variante von Mojotone ein ziemliches Gefrickel. Zu meiner Verwirrung waren bei den Fender PUs Masse (weiß) und Erdung (schwarz), bei der von Mojoton vorverlöteten Klinkenbuchse war es aber genau andersherum. Es hat erstmal ziemlich gebrummt, bis ich darauf gekommen bin. Am Ende ist alles im Body verstaut und sogar die nun passende Control-Plate ist schon drauf. Da ich den Hals noch nicht habe, konnte ich die PUs erst einmal nur mittels Klopftest prüfen. Der Hals-PU wirkt einwandfrei. Der Bridge-PU ist sowohl in Mittel- als auch Bridgeposition hörbar, aber erheblich leiser. Jetzt bin ich überfragt ob das daran liegt, dass die Neusilberkappe auf dem Hals-PU das Klopfen verstärkt, oder ob ich irgendwas falsch gemacht habe.

Gestern Abend habe ich noch (im tiefsten Kellerraum des Hauses, Tochter schlief) die Saitenhülsen eingeschlagen. Das ist ja irgendwie eine merkwürdige Erfahrung. Da packt man den feinen Nitro-Body mit Samthandschuhen an und legt größte Sorgfalt an den Tag um keinen Kratzer hinein zu machen. Dann muss man aber Stahlhülsen mit Hammer und Holzbrettchen darin versenken. Naja, es ist ganz gut gelungen. Es gab einen kleinen Lackabplatzer am Rand einer Hülse. Aber wenn das bislang das Lehrgeld ist, kann ich da gut mit leben.

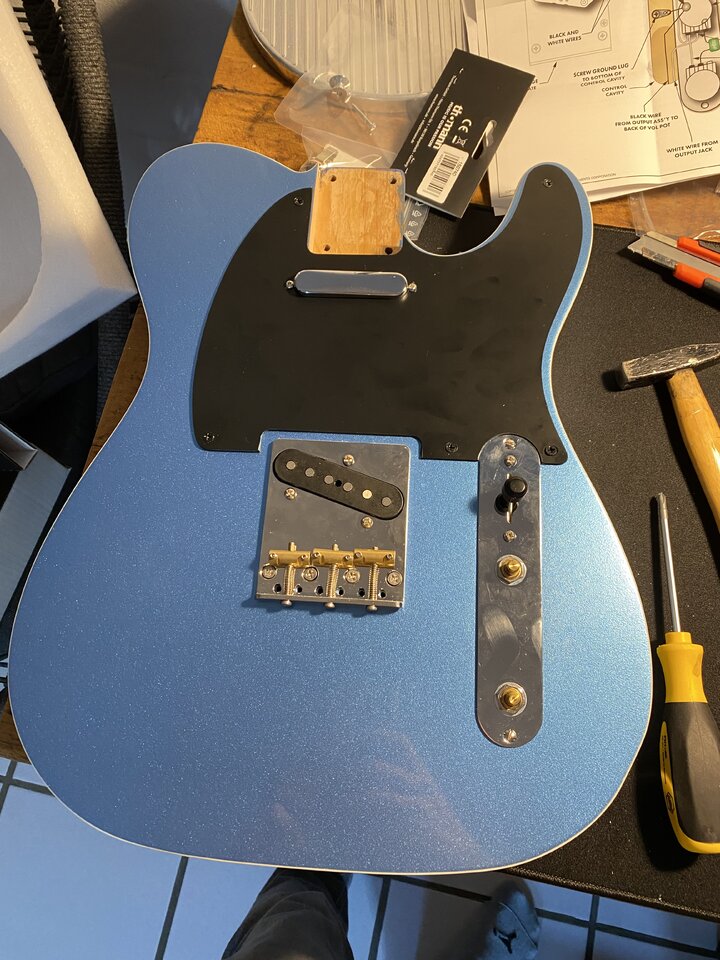

Soweit ist damit der Body (fürs Erste) abgeschlossen und ich schicke mal ein Foto.

Morgen folgt dann vielleicht die Hochzeit mit dem Hals. Wobei ich mir das morgen gut überlegen werde, ob ich da nicht doch auf die Hilfe eines Gitarrenbauers zähle. Ich sag mal so: Auch wenn @dubbel das vermutlich zurecht für sehr unwahrscheinlich hält, könnte ja alles passen und der Hals passt ohne weitere Anpassungsbaustellen. Sollte das so ein, gehts morgen los. Wenn da irgendwas geshimt werden muss oder gefeilt, würde ich wohl zumindest Hilfe in Anspruch nehmen wollen.

EDIT:
Ich habe vorerst auf eine Abschirmung verzichtet. Das Rauschen hält sich in Grenzen. Und es wäre ja nicht unbedingt ein riesiger Aufwand alles nochmal aufzumachen und doch abzuschirmen. Da ich nicht auf Bühnen spiele und bisher mit Rauschen nie ein Problem hatte im heimischen Musikzimmer, lasse ich es mal drauf ankommen. Ein Teil von mir bereut es schon



[camus]

Das sieht schon übelst geil aus. Messingknöppe könntick mir ooch vorstellen....



[Anfängerfehler!]

Das sieht schon übelst geil aus. Messingknöppe könntick mir ooch vorstellen....

Coole Idee, habe ich noch garnicht in Erwägung gezogen. War so auf Chrom und möglichst unaufgeregtes Design fokussiert, dass mir die Idee garnicht kam. Kostet ja nicht die Welt, werde ich vielleicht mal ausprobieren.

Eine kurze Zusammenfassung zum bisherigen Bauprojekt: Ich verstehe, warum es Gitarrenbauer gibt. Das ist alles zwar kein Hexenwerk (bislang) und eine Tele ist sicherlich nicht das anspruchsvollste Bauprojekt. Aber allein die Montage des Schlagbrettes, der Brücke und der Controlplate so hinzubekommen, dass man nicht den ganzen Body durchsiebt, ist für mich herausfordernd. Im ersten Versuch war alles an Ort und Stelle, leider bog sich das Schlagbrett etwas, weil die Oberkante der Controlplate drückte und alles etwas unter Spannung stand. Also musste ich alles wieder abbauen und teils die Bohrlöcher etwas anschrägen, was man bei genauerer Betrachtung durchaus auch sieht, dass die Schraubenköpfe dezent angewinkelt sitzen. Am Ende passte alles und die Platte lag überall auf. Jetzt hatte ich etwas Überstand an der Halstasche, die ich wiederum vorsichtig mit dem Cutter abgetragen habe. Für mein Projekt hier ist das völlig in Ordnung, aber ein Kunde will sicherlich keinen händisch abgeschlunzten Rand sehen, wenn er die Gitarre irgendwann mal auseinander baut. Will sagen: Im ersten Anlauf alles perfekt zu treffen, so dass die Optik nachher 100% ist, ist Handwerk. Ohne es genau benennen zu können, aber man sieht meiner Gitarre an, dass kein Profi sie gebaut hat. Irgendwie fehlt dieses "Aus-einem-Guss"-Ding, auch wenn ich das bei meiner Tele überhaupt nicht erwarte. Hat aber gerade dadurch Charme. Ist vielleicht ein wenig so wie bei den eigenen Kindern. Man würde nicht merken, wenn es vielleicht eher blöd und nicht gerade schön ist. Man liebt es trotzdem . Meine Tochter allerdings ist wunderschön und sauschlau! Nur fürs Protokoll

Achja: Das Schlagbrett in schwarz von Göldo würde ich übrigens nicht nochmal kaufen. Die matte Oberfläche ist cool, lädt sich aber schon beim Basteln statisch auf und zieht Fussel magisch an. Darüber hinaus ist es kaum verwindungssteif. Das von meiner Strat ist ein Brett, das von Göldo viel weicher und hat eine leichte Biegung, die man quasi mit den Schrauben glattziehen muss. Für 15,90 Euro kann man jetzt nicht das Premium-Teil erwarten, aber enttäuschend ist es schon ein wenig.



[rle]

Nimm ein Pickguard aus Bakelit.



[Bassturmator]

Meine Tochter allerdings ist wunderschön und sauschlau!

Ist doch super. Dann kann sie Dich bei der Halsmontage beraten und ich kann mich da raushalten.

"Du Papa, ich glaube Du solltest erst mal die Bohrungen im Korpus kontrollieren und schaun ob die Halsbefestigungsschrauben sich da einfach durchschieben lassen und andernfalls einfach mal nachbohren..."

*



[janez]

@Anfängerfehler!
Das sich ein einlagiges Pickguard, das auch noch mit nur 5 Schrauben befestigt ist, gelegentlich „wellt“, ist aber nix ungewöhnliches.



[loder]

Ich kenne das auch von meinen Basteleien: man schielt auf die teureren Teile weil man sich besondere Qualität erhofft.

Meine Erfahrung:
Solange keine Bohrlöcher am Body vorhanden sind habe ich günstige 3 lagige Pickguards (vorzugsweise Schwarz weiss Schwarz) ausser Bucht gezogen - von verschiedenen Lieferanten - um die 10€.

manchmal musste ich an der Bridge was Korrigieren aber nicht nennenswert. Die Pickuprouts & der Neckausschnitt haben immer gepasst, egal ob Tele oder Strat, Humbucker oder Singles. Elektrostatisch aufgeladen haben die sich bei mir noch nie (allerdings alle Kupferfoliert & geerdet).



[Anfängerfehler!]

Du Papa, ich glaube Du solltest erst mal die Bohrungen im Korpus kontrollieren und schaun ob die Halsbefestigungsschrauben sich da einfach durchschieben lassen und andernfalls einfach mal nachbohren..."

Besten Dank Papa @Bassturmator! Das mache ich morgen noch vorher. Meine aber die waren gut durchgängig.



[Anfängerfehler!]

Lieber Tagesbuch, was hat das Schicksal gegen mich? Der Verkäufer des Halses hat sich eben gemeldet und bedauernd mitgeteilt, dass der Hals doch nicht wie geplant heute um 16.00 Uhr abgeholt werden kann. Ihm ist die nagelneue Polierscheibe gerissen. Neuer Versuch am Montag... Allerdings hat er nochmal bekräftigt, mir beim einpassen des Halses nicht nur zu helfen und Tipps zu geben, sondern das Montagabend gemeinsam zu machen. Naja, wir werden sehen.

Schon bizarr vom Ablauf her. Ich starte einen Thread, wo ich ausgehend von einem Hals, den ich grandios finde, eine Gitarre bauen will. Am Ende ist alles fertig und ich warte auf den Hals
