[GB] "Verona" (Konzept-E-Gitarre)

[Bassassasin187]

Also ich will sie unbedingt mal anspielen^^
Gefällt mir sehr gut



[Titan-Jan]

So heute hab ich den PU-Rahmen angefangen,...





























... die Löcher in den Bodentreter gebohrt und dessen Flächen und Kanten winklig gesägt/gefeilt



[Titan-Jan]

Oh man, muss mich so richtig ranhalten. Komm mit der Doku kaum noch mit.

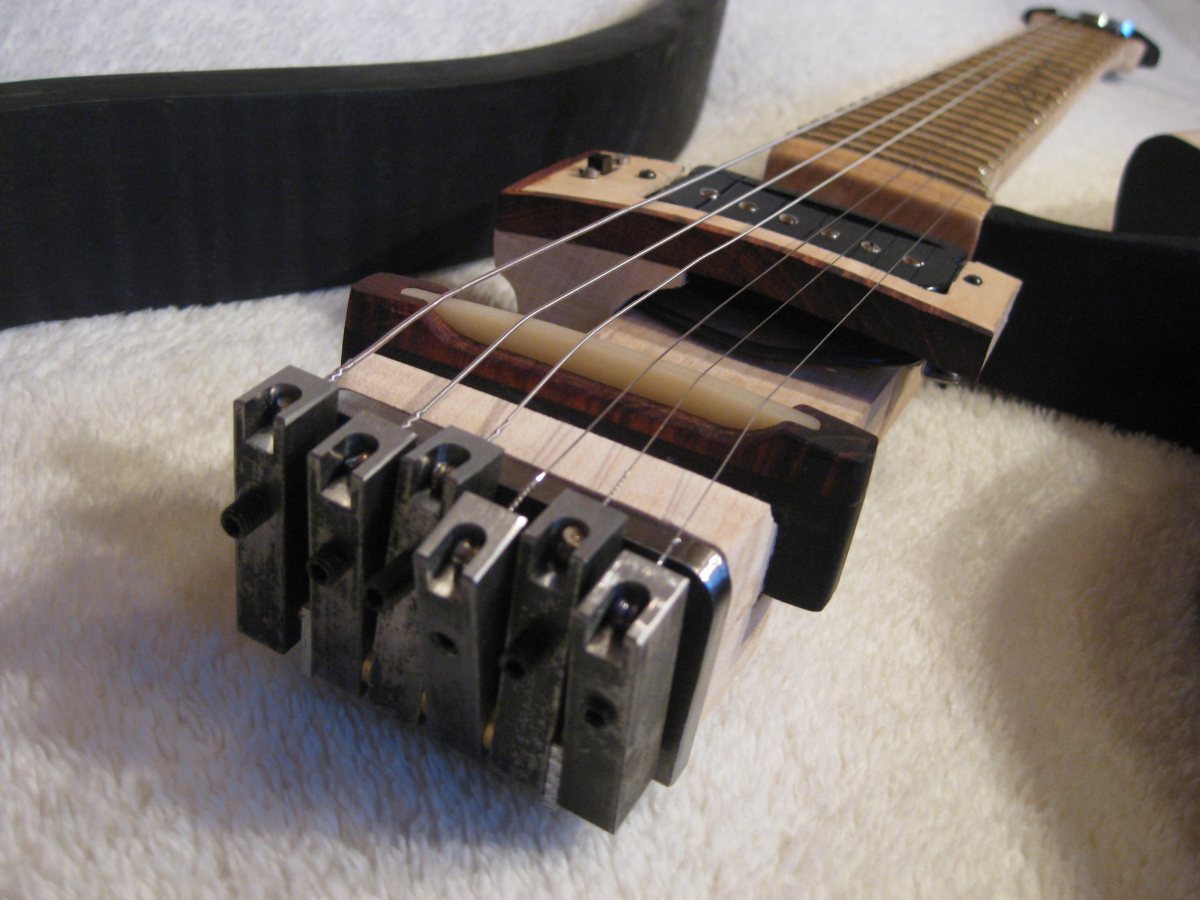

In den letzten Wochen habe ich den DIY-Tuner fast fertig gestellt.

Die einzelnen "Balken" vorbereitet. Löcher gebohrt, Nut gefräst, Gewinde geschnitten







Die Montageplatte gefräst




Und montiert






Mein Halteblech ist mir leider mehrmals kaputt gegangen. Jetzt habe ich notdürftig zwei Alubügel gemacht, um endlich mal Saiten auf die Gitarre spannen zu können. Demnächst wird ein durchgehendes, sauber gekantetes Stahlblech nachgeliefert

Das ganze ist diesem hier: http://buildingtheergonomicguitar.com/w ... top-3a.pdf ähnlich und etwas abgeändert.

SOEBEN DAS ERSTE MAL SAITEN AUFGEZOGEN!!!










Es war schon ein erhebender Augenblick, die ersten Töne auf der Gitarre zu spielen. Allerdings ist noch viel Einstellarbeit notwendig und ich muss da noch einiges anpacken. Deswegen gibt's auch noch keine Fotos.
Die Gitarre wiegt gerade 1,8 Kilo und es fehtl dabei nur noch der PU. Wird also extrem leicht, obwohl der Tuner komplett aus Stahl ist. Alu wäre sicherlich auch gegangen aber ich wollte kopflastigkeit um jeden Preis verhindern. Und unter 2 kg ist ja nicht schlecht wa?



[Claro]

Alter Schalter! Du hast meine ehrliche Hochachtung!



[Bassassasin187]

Wieso zeigt mein Handy erst jetzt deine Aktualisierung an?
Deine Gitte wird immer schöner und genialer, bin schon auf die ersten sonnenfotos und Soundsamples gespannt.
LG und beeil dich
Yannic

Gesendet von meinem GT-I9300 mit Tapatalk 2



[The_Dark_Lord]

Wie spielt es sich denn so "ohne" Korpus?

Ich hab meinen rechten Handballen ja meist neben der Brücke aufliegen, das geht ja hier nicht!



[Bassassasin187]

So, nachdem ich jetzt deine Fotos mal ausgiebig in gross besabbert habe, kommen noch ein paar Fragen auf.
1. Warum einen Akoustiksteg??? Wäre da nicht im LesPaul-Stil mehr/passenderes zu finden (Stichwort Rollenbridge, etc)?
So wäre es halt mit der Intonation sicher einfacher zu handlen.
2. Die Madenschrauben zum Stimmen wirst du aber noch gegen welche mit Riffelung tauschen?
Werkzeugloses Stimmen ist ja sonst nich drinnen.
3. Aus was ist die Grundplatte/Stimmwippen(nenn ich jetzt mal so) genau und warum hast du da nicht gleich den Abschuss geliefert und aus dem Vollen gefräst/gefeilt?
Hätte ich so gehandhabt, sieht besser aus, hält sicher und ist auf jeden Fall der Chef unter den Eigenbauten^^
Und 4. Warum zum Geier hast du deinen Rahmen schwarz Lackiert???
So kann man deine Sandwichbauweise leider nicht mehr sehen...um deinen Pfusch beim Schleiffen zu kaschieren reicht es nicht, da musst du wenn schon Spachteln um DIESE unebenheiten noch zu begradigen (kleiner Scherz, ich verstehe es einfach nicht)

So, jetzt aber Finger weg von dem Teil und mach mehr Fotos, ich kann mich daran garnicht sattsehen.

LG Yannic

Ps: meine Stimme für den Wettbewerb 2013 hast du.



[Titan-Jan]

Wie spielt es sich denn so "ohne" Korpus?

Ich hab meinen rechten Handballen ja meist neben der Brücke aufliegen, das geht ja hier nicht!

Ach du es spielt sich eigentlich ganz gut. Ich legen den Handballen meist auf der Brücke auf, das geht hier natürlich genauso wie bei allen anderen Gitarren. Legst du deinen Handballen wirklich NEBEN der Brücke, also auf dem Korpusholz, auf? Das ginge hier allerdings tatsächlich nicht.

- - - Aktualisiert - - -

Hey Yannic,

danke für deinen ständigen support ;-)

1. Also ich wollte unbedingt den Piezo Tonabnehmer und gekaufte TOMs mit Piezo sind teuer, hässlich und nicht selbstgemacht. ;-)
2. Mal sehen, eigentlich plane ich das nicht. Der Inbus wird für den Saitenklemmer sowieso gebraucht und eigentlich stimmt es sich damit auch ganz gut. Klar, das klingt jetzt erstmal bescheuert, wenn man immer den Inbus zum Stimmen braucht. Aber ich will erstmal sehen, wie sich das so bewährt und kann mir schon vorstellen, es so zu lassen.
3. Alle Teile dieses DIY-Tuners SIND aus dem Vollen gefräst/gebohrt/gefeilt. Normaler Baustahl St37. Der lässt sich noch ganz gut bearbeiten (besser als Edelstahl) und lässt sich vor allem nachher noch brünieren!! ;-)
4. Schon mal den Ausdruck "Müsli-Caster" gehört? Ich finde grundsätzlich E-Gitarren mit zuviel Holz-Optik nicht Rock'n'Roll-mäßig genug. Ich glaube, es ist was psychologisches. Wenn man selber eine Gitarre über Wochen und Monate baut, verliebt man sich so in das Holz, dass man es kaum übers Herz bringt, zu lackieren. Ging mir auch so aber ich wollte nicht in diese Fall tappen, dass die Gitarre zwar am Ende mir gut gefällt aber auf andere irgendwie zu holzig wirkt. Bin auch ganz zufrieden damit, ich finde es sieht gut aus. Und wie du richtigerweise sagst kann man den Herstellprozess aus der Nähe noch ganz gut nachvollziehen!

weitere Fotos gibt's, wenn die Saitenlage stimmt!

Und zum Thema Wettbewerb: Da musste ich leider (!!!!) aufgeben. Hab's zeitlich nicht geschafft...



[Bassassasin187]

Gut das stimmen mit Werkzeug bin ich als floyd rose Besitzer eh gewöhnt, aber wenn du die madenschrauben durch welche mit riffelung ersetzt wirst du langfristig besser bedient sein (irgendwann kommt der Moment an dem dich das nervt, weil du ein wenig nachstimmen willst und der inbus nicht griffbereit liegt).

Den Rahmen würde ich allerdings mit epoxi einstreichen um eine glatte Oberfläche zu erhalten ohne den sandwich Flair zu verlieren (mal mit einer Uhr an so einer kannte hängengeblieben und schon haste Ne unschöne macke) und bei dem Gewicht fällt das auch nicht auf.

Wenn du die Bridge aus dem vollen gearbeitet hast, warum hast du die Winkel nicht auch aus diesem Stück geformt?
Zu flaches Material oder zu instabil???
Ich frage deshalb, weil ich auch ein ähnliches Projekt habe und mir Gedanken über die Haltbarkeit mache.

ICH WILL ENDLICH PORNOFOTOS SEHEN.

LG Yannic

Gesendet von meinem GT-I9300 mit Tapatalk 2



[The_Dark_Lord]

Ach du es spielt sich eigentlich ganz gut. Ich legen den Handballen meist auf der Brücke auf, das geht hier natürlich genauso wie bei allen anderen Gitarren. Legst du deinen Handballen wirklich NEBEN der Brücke, also auf dem Korpusholz, auf? Das ginge hier allerdings tatsächlich nicht.

Jo, daneben. Auch mal ziemlich weit weg von der Brücke (ähnlich wie die klassische Bassisten-Haltung)

1. Also ich wollte unbedingt den Piezo Tonabnehmer und gekaufte TOMs mit Piezo sind teuer, hässlich und nicht selbstgemacht. ;-)

Dann bau dir den Piezo-Pickup doch ganz einfach selbst - ist wirklich leicht und gar nicht teuer:
90 cent für Piezo-Kristall-Scheibchen (=Quartz) (gibts bei Conrad...), halt eins mit passender Resonanzfrequenz suchen. Probier mal um die 3000 Hz, kosten ja nix, die Dinger, da kann man schonmal probieren.
Kabel oben und unten anlöten auf den Elektroden, an die Klinkenbuchse oder ggfs Vorverstärker, fertig.



[Titan-Jan]

@ Yannic:
Ob ich später mal Schrauben mit Riffelung nehme, warte ich mal ab. Im Moment klappt das so ganz gut und wenn's mich stört kann ich es ja immernoch beheben.

Der Korpus ist schon geölt und gewachst. Müssen noch ein paar Schichten drauf, fühlt sich aber soweit echt gut an!

Die Blechbügel sind halt einfach aus 2mm Flachmaterial gebogen. Klar hätte man auch aus dem Vollen fräsen können (wird nur zum Spannen nicht so einfach). Wäre aber nur Materialverschwendung gewesen. So einen Bügel zu Biegen liegt näher, finde ich.

@ the dark lord:
Darüber hab ich auch nachgedacht. Habe aber die Herangehensweise über einen "original"-Akustik-PU gewählt. Ist authentischer und wahrscheinlich auch hörbar, denke ich. Das führt mich aber grad zu einer Frage

AN ALLE ELEKTRONIK-FREAKS:

Hm also der magnetische PU hört sich schonmal richtig gut an! Macht echt Spaß das Teil!

Der Piezo funktioniert nicht wirklich. Habe einen sehr dünnen, leisen Sound und dazu noch stark verzerrt. Keine Ahnung woran das liegt? Erst dachte ich die 9V-Batterie ist leer. Habe jetzt drei verschiedene (aus meiner Kiste) ausprobiert und es klingt immer gleich.
Hab also wahrscheinlich irgendwo in der Schaltung einen Fehler. Oder der PU ist Mist. Aber keine Ahnung, wie ich da jetzt den Fehler finden soll! Ist echt nicht die übersichtlichste Schaltung (vor allem bei meinen bescheidenen Möglichkeiten und Fähigkeiten

).
Erkennt zufällig jemand an Hand des Schaltplans schon mögliche Fehlerquellen?





Also wie gesagt der Sound ist dünn, leise und verzerrt. Und von den Potis funktioniert das Vol ganz gut, bei Betätigung des Mid-Reglers ändert sich der Sound stark (im Sinne von laut->leise) und die beiden anderen Potis (Treb und Bass) beeinträchtigen den Sound kaum bis gar nicht.



[hottube]

Hast DU ein Multimeter

dann miss mal die folgenden Spannungen um den Fehler einzugrenzen: (Amp bitte abklemmen )
- alle Spannungsversorgungspunkte der OPV
- Ausgangsspannung an den OPV - hängen diese an den "Rails" fest?
- An den OPV jeweils die Spannung zwischen + und - Eingängen - diese müssen in der Gegend von 0V liegen



[Titan-Jan]

Also ein bisschen was ging in den letzten Tagen trotz Krankheit.

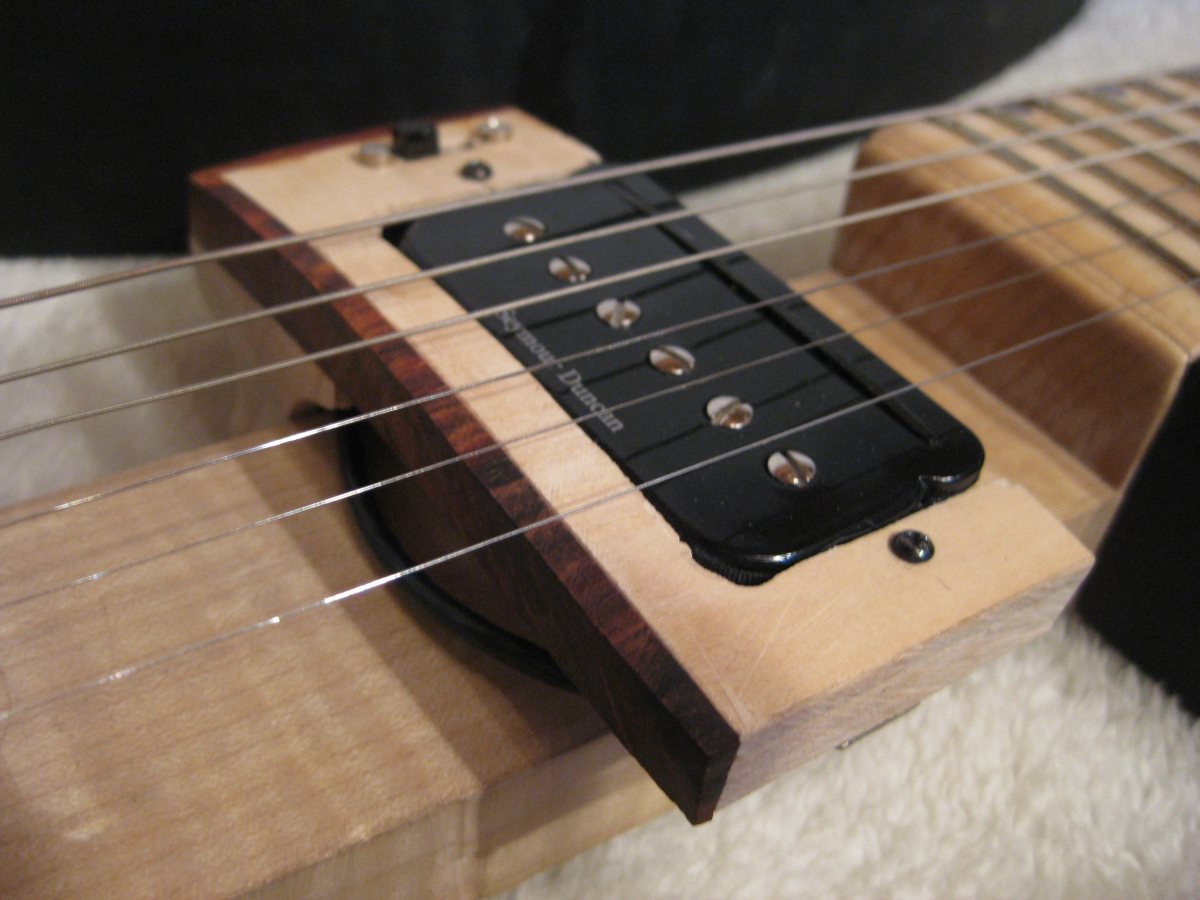

Zum Beispiel hab ich den verschiebaren PU-Rahmen fertiggestellt:


Sockel aus zwei zusammengeleimten Ahornstückchen geformt


Mit dem Radiusschleifklotz ein konvexes Gegenstück gemacht


dann die untere Fläche des Rahmens damit bearbeitet


Passt zusammen!


Weitere Bilder hab ich im Detail leider vergessen. Aber der Rest dürfte selbst erklärend sein!

- - - Aktualisiert - - -


Den PU mit dem Slit-Schalter verlötet


Piezo verlötet


Hier nochmal gut zu sehen, durch den Rahmen laufen zwei geschirmte Kabel. Eines für den Piezo und eines für den magn. PU


Alles verlötet


Kabel verlegt. Jetzt kommt nur noch die Abdeckung mit der Schiene drauf und der Bereich ist fertig!

- - - Aktualisiert - - -

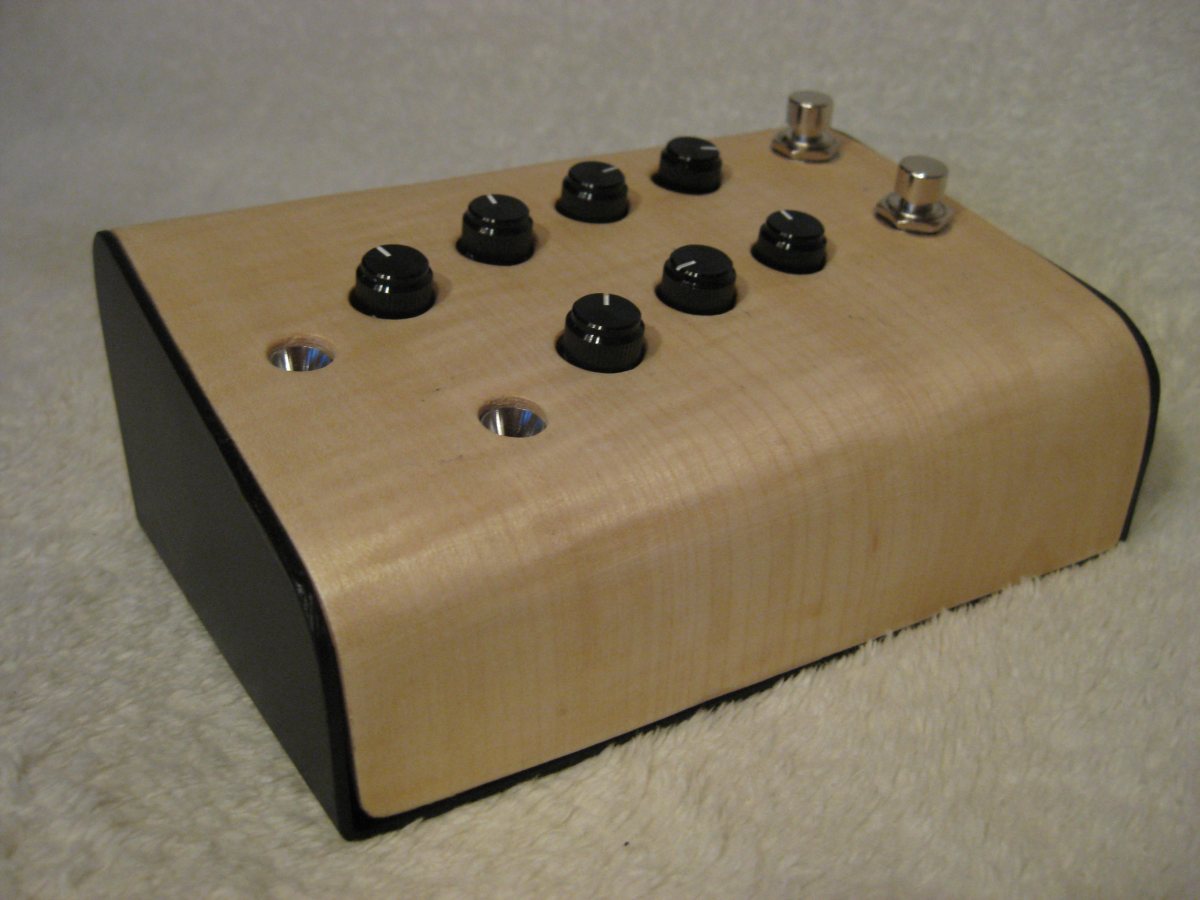

Außerdem hab ich den Bodentreter noch (fast) fertig gemacht.


noch ein paar Löcher gebohrt


Es gibt einen Eingang und zwei Ausgänge. Der zwei kann wahlweise direkt in die PA oder einen Akustik-Gitarrenverstärker und dort ist dann nur das Signal vom Piezo drauf.


Alles verkabelt


Beschriftung wollte ich aufbügeln, ging aber schief. Muss ich nochmal gründlich machen:roll:


Alu-Gehäuse angepasst...


...und schwarz lackiert


Die hölzerne Montageplatte für die Potis ins Gehäuse eingebaut und dann ist alles soweit betriebsbereit.



[Titan-Jan]

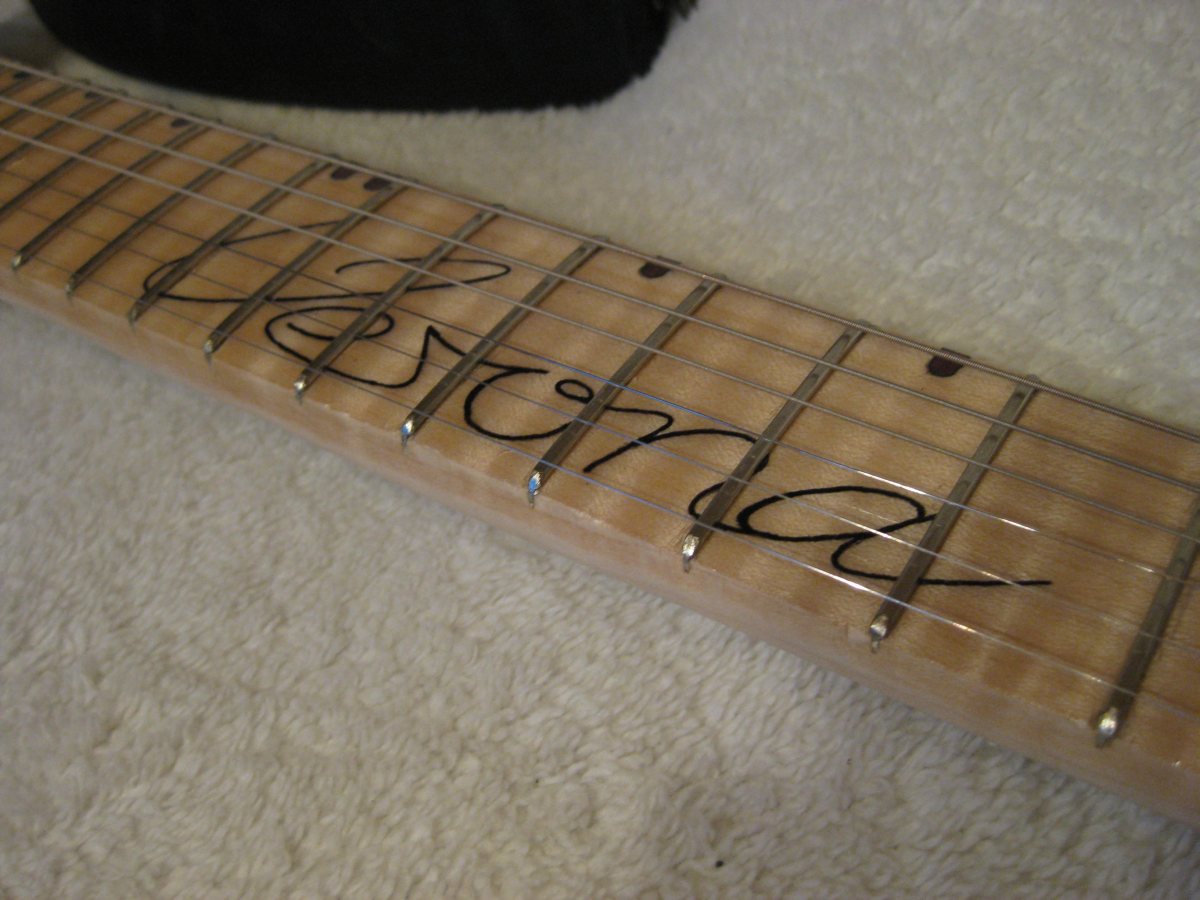

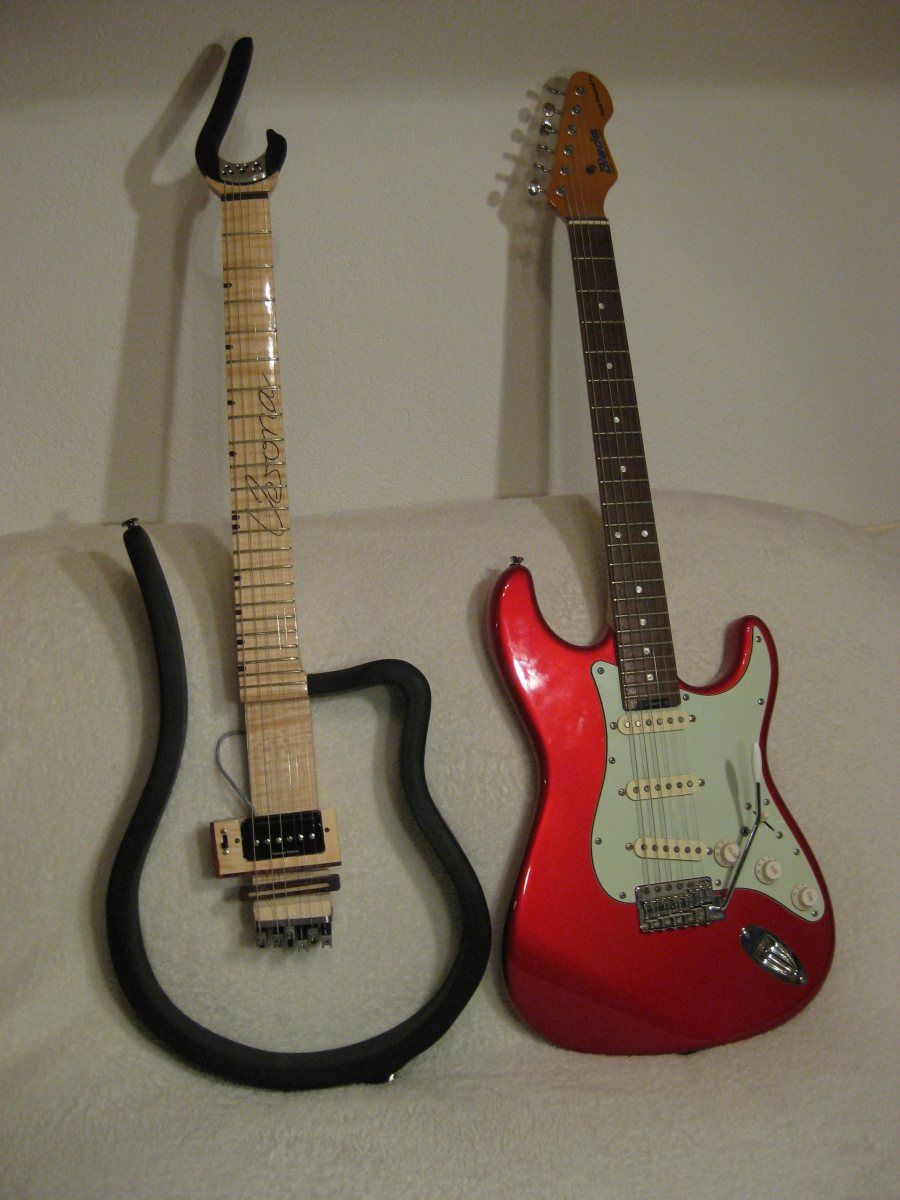

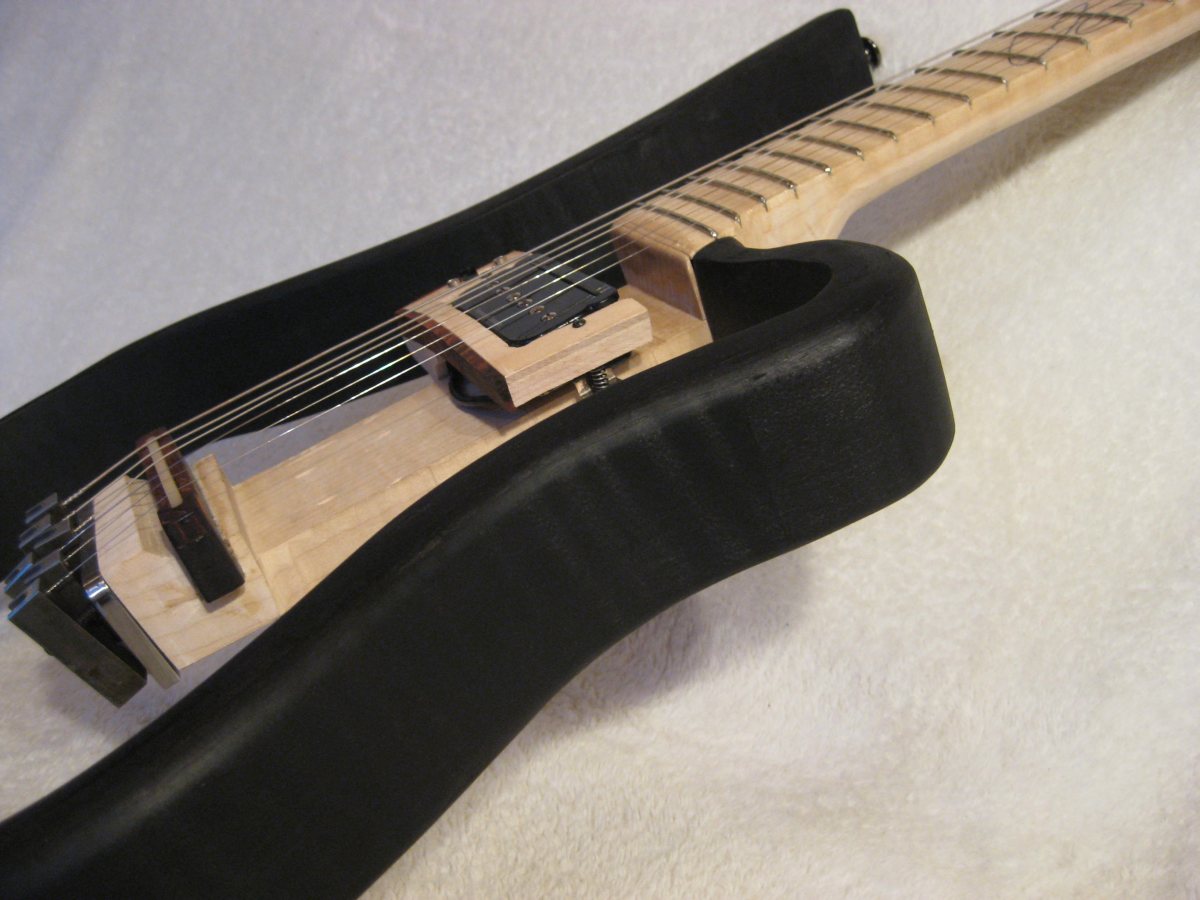

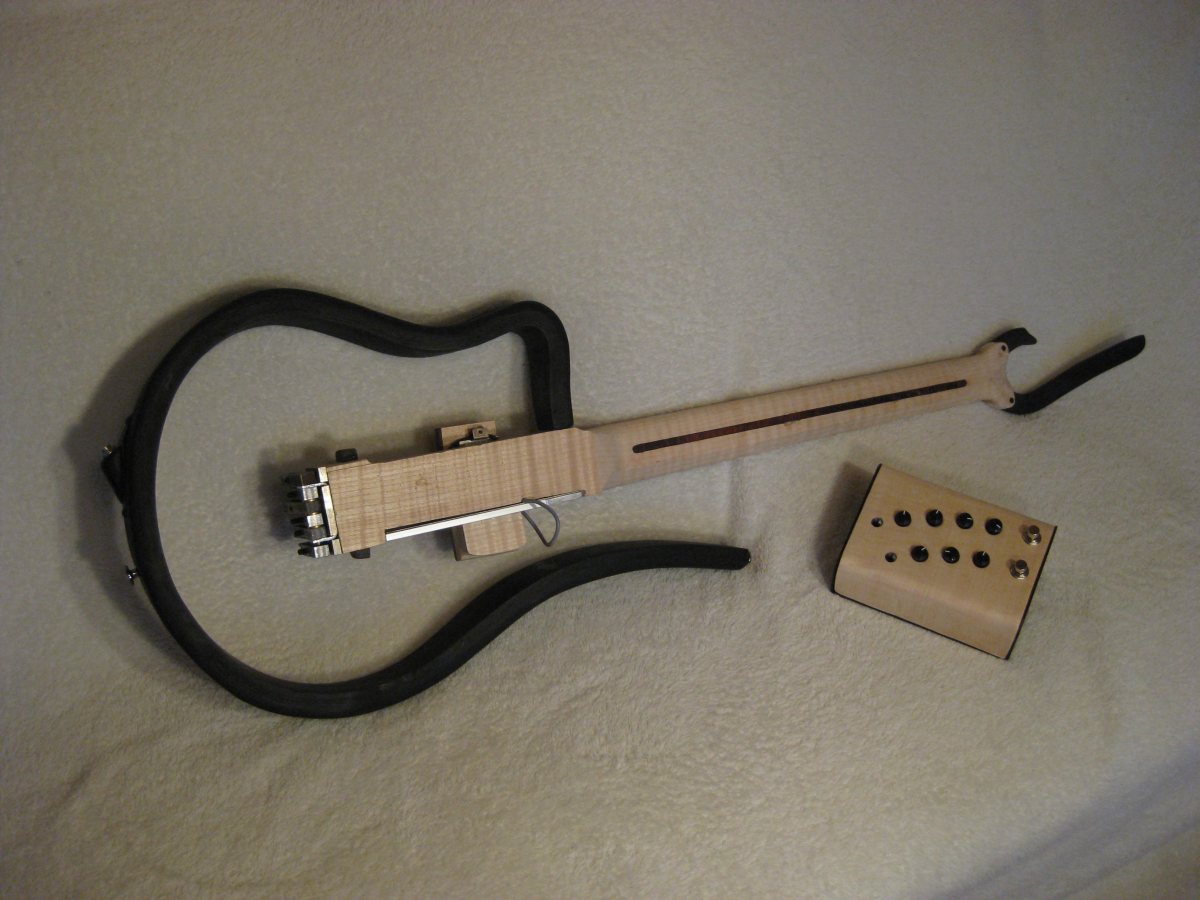

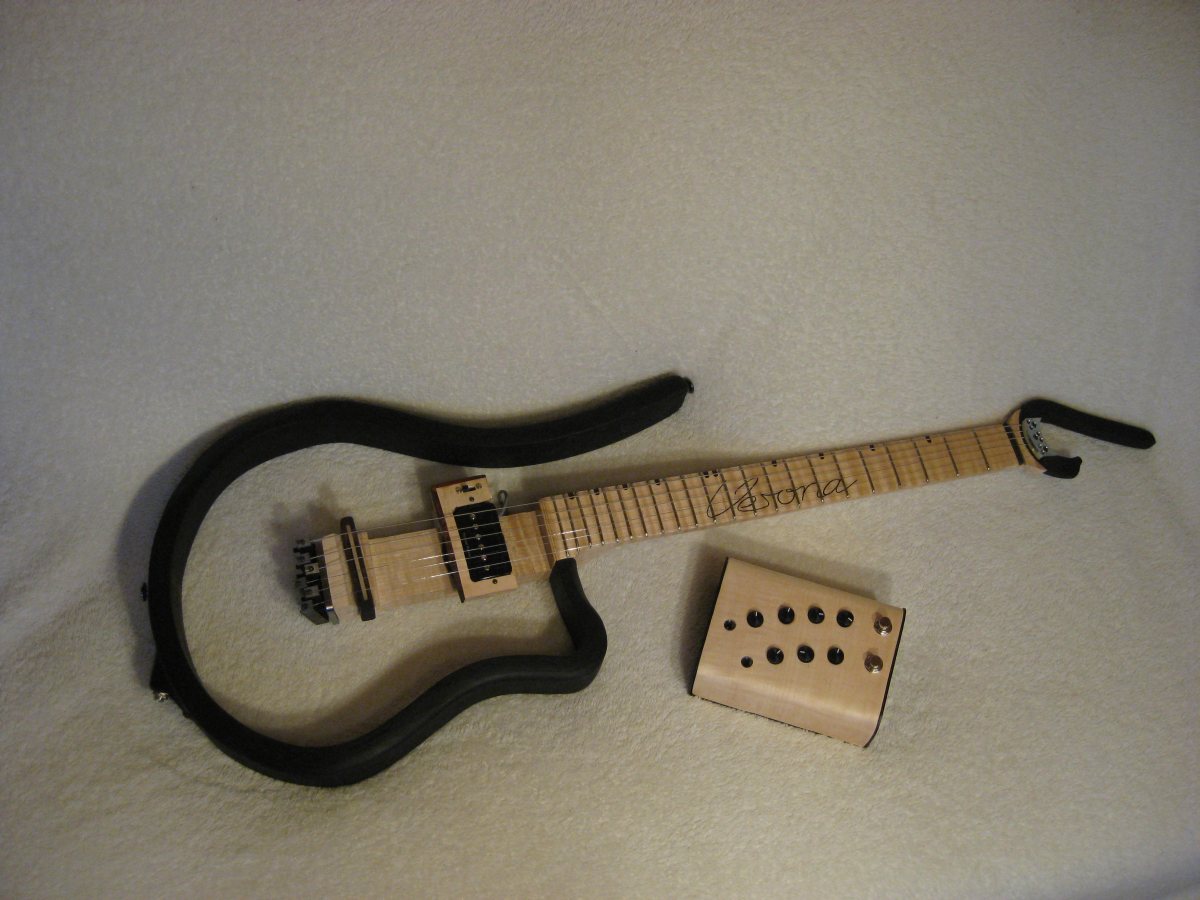

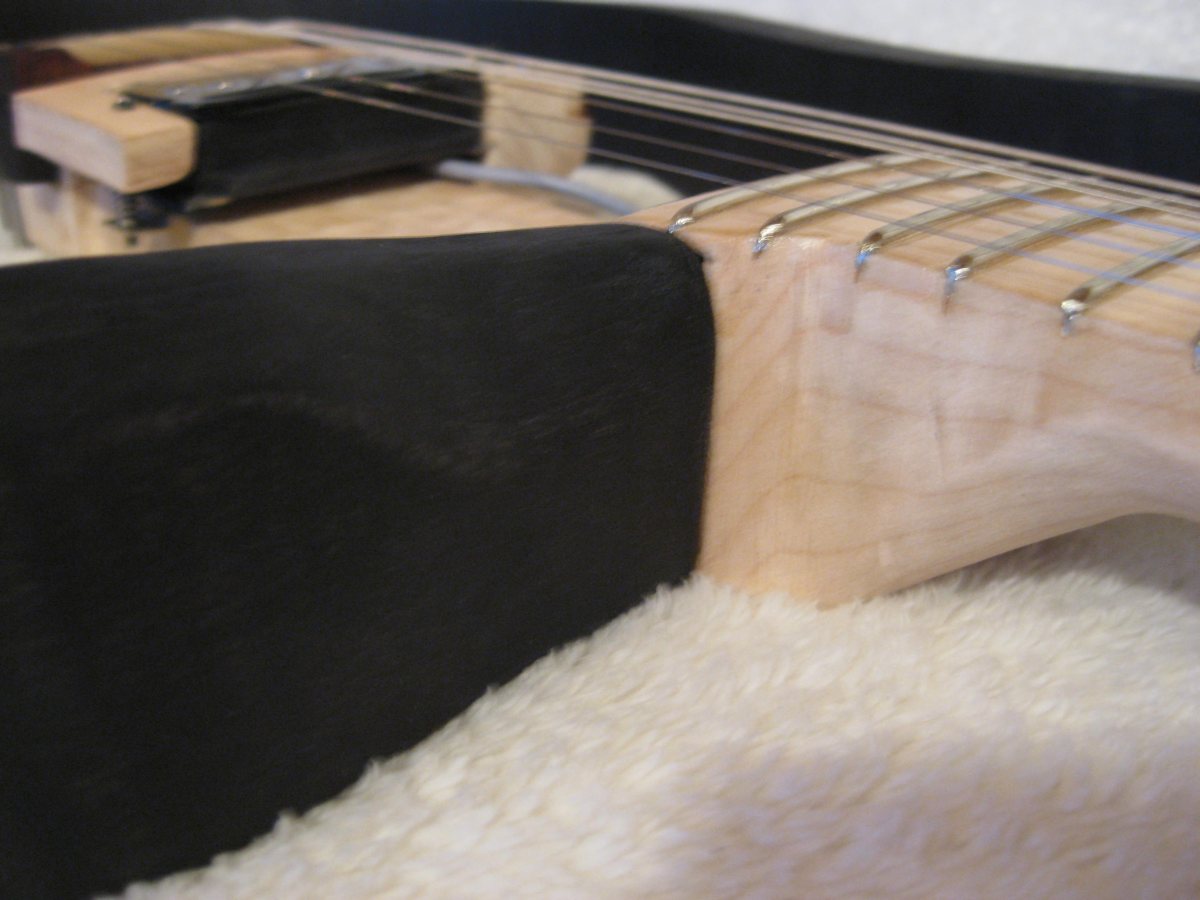

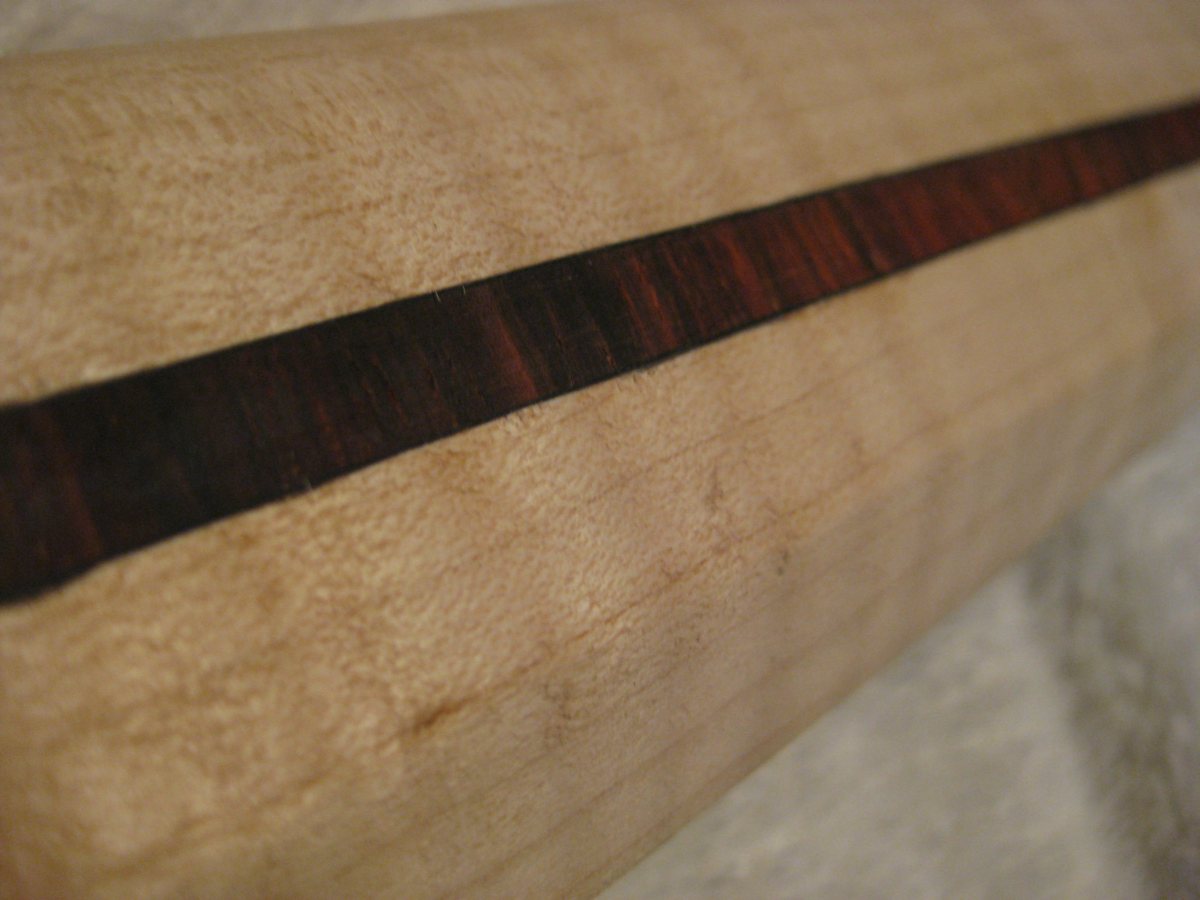

So, da ich "drüben" für die Galerie Fotos gemacht habe, stelle ich hier auch mal ein paar rein. Mehr davon gibt's, wenn ich komplett fertig bin!



[Bassassasin187]

So, Meister, du hattest jetzt einen Monat Zeit!!!
WO SIND DIE NEUEN BILDER???



[Titan-Jan]

Haha, danke für's ausgraben

1.) Stelle ich gerade einen neuen Saitenklemmer her. Der alte war eine Fehlkonstruktion. (MERKE: Saiten befestigt man am Nicht-Ball-End-Ende am besten durch Knickung, nicht durch Klemmung)
2.) Optimiere ich gerade auch noch den DIY-Tuner und damit den Saitenabstand
3.) Musste ich jetzt (LEIDER) 2-3 Kurz-Projekte zwischenschieben

-> Ich geh bald wieder ran und spätestens im August will ich fertig werden. Ich weiß, dass das noch lange hin ist... Und niemanden ärgert das mehr als mich



[Bassassasin187]

Ich will den Peitschenknall Smiley hier im Board

Dieser Thread wird zu gerne von mir ausgegraben, da ich so gespannt bin, mach aber bitte dann auch Detailfotos von den Unterschieden.



[Titan-Jan]

Dein Wunsch ist mir Befehl.



[Bassassasin187]

Dein Wunsch ist mir Befehl.

*Räusper*, was is nu?
Da machste einem den Mund wässrig und dann kommt nichts mehr



[Titan-Jan]

Na du ehrst mich echt. Das du noch an das Projekt denkst... Zwischendurch sind wir umgezogen und GESTERN hab ich das erste Mal die ganzen Sachen wieder aus den Kartons gekramt und losgelegt. Habe wieder alles auseinander gebaut und jetzt geht es ans Finish. Die Holzteile werden geschliffen (bin grad beim 240er Papier) und dann geölt und die Metallteile noch etwas verrundet und dann brüniert.

Ich habe mir fest vorgenommen, das Projekt in den nächsten vier Wochen abzuschließen! Gott stehe mir bei...

(mein Problem ist, dass ich bei 95% immer lustlos werde und eigentlich schon das nächste Projekt anfangen will. Bin so ein ungeduldiger, kreativer Spinner ohne Disziplin)
