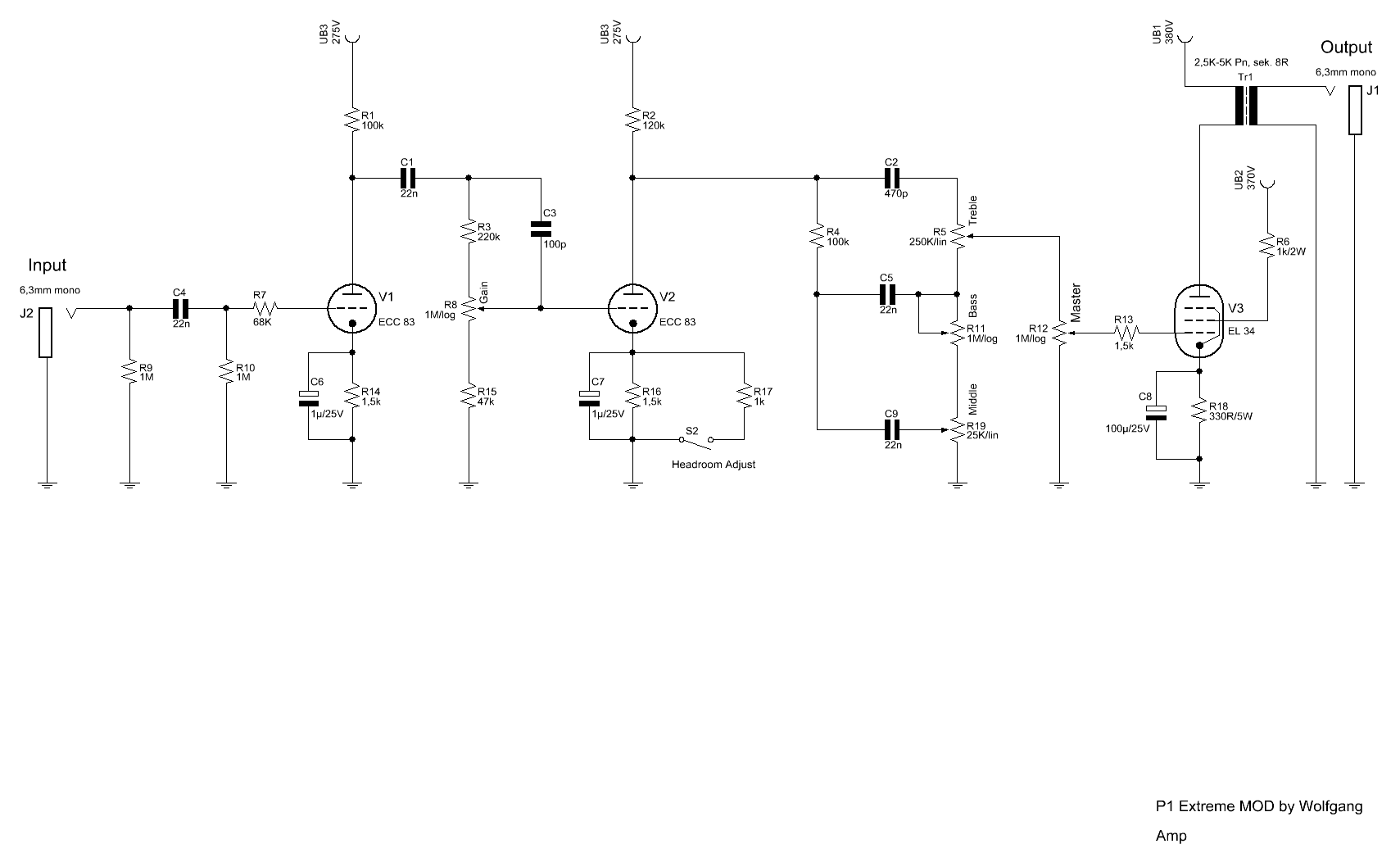

ähm, ich hab die Schaltpläne auf der Arbeit eingescannt und in JPG gespeichert, ich
kann irgendwann mal sehen, ob ich mal ein sauberes Bild bekomme, Ich glaube, SPlan kann auch
als Bild exportieren.

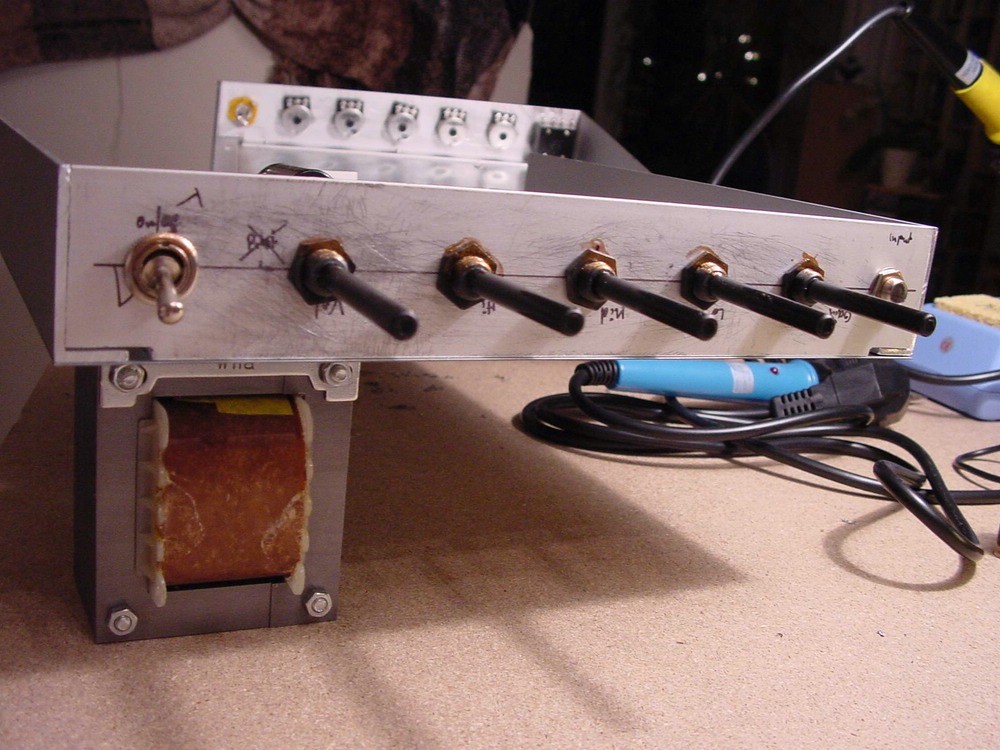

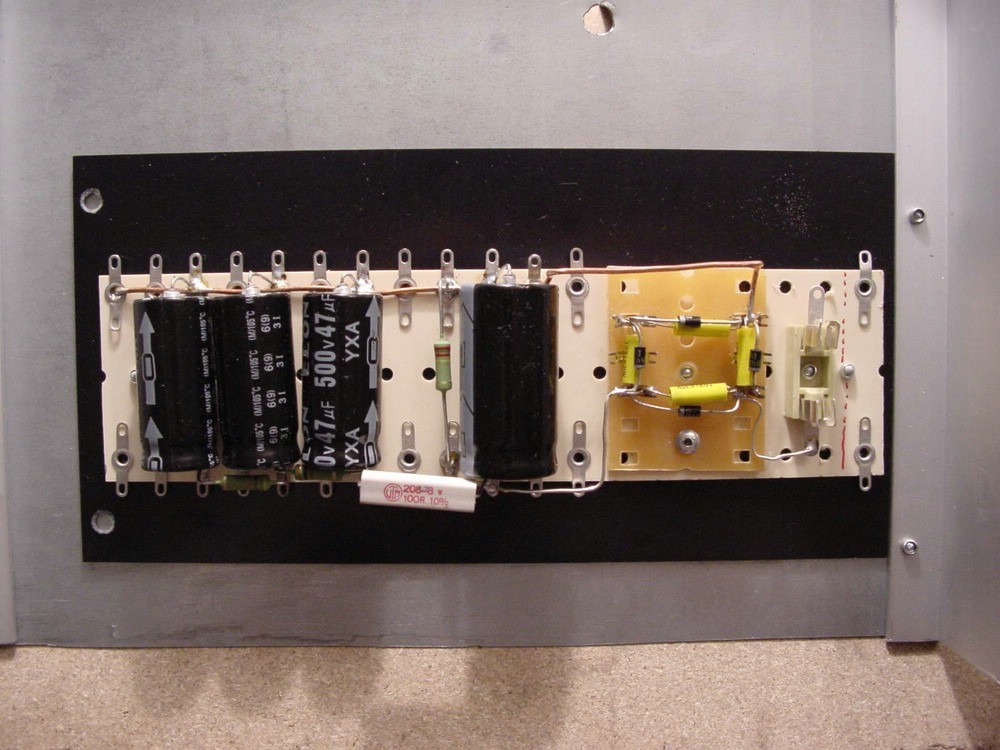

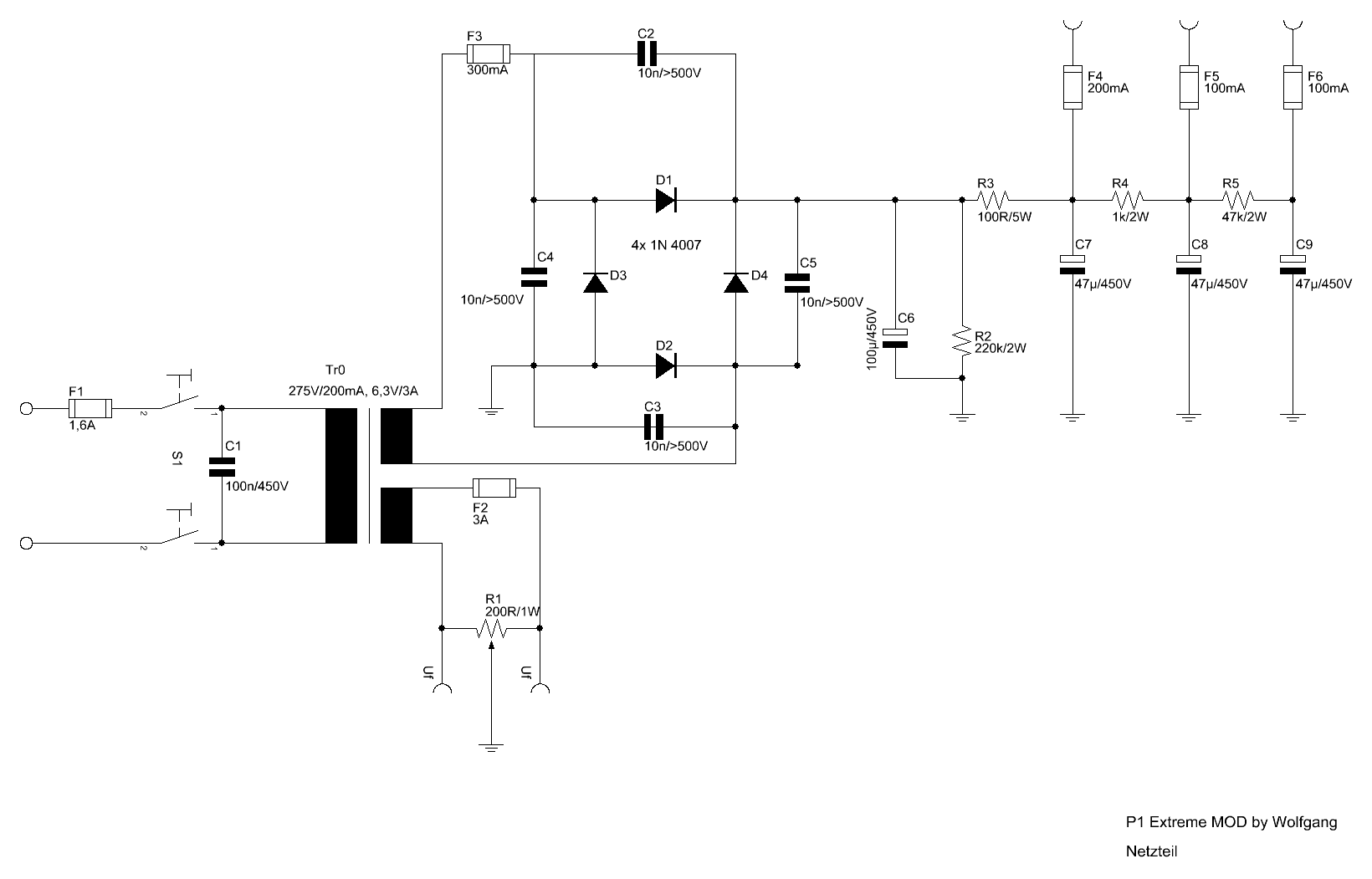

Als *.jpg (...) jedenfalls die ersten Bilder vom Bau. Sie zeigen das Netzteil und die sehr krude Frontplatte.
Da soll auf jeden Fall noch was schöneres davor, hinterher. Das ganze Chassis ist in einem kleinem Keller,
ohne Schraubstock und mit einer chinesischen Manesmam (schlechte Mannesmann-Kopie?) Bohrmaschine
und einer kleinen Puck-Säge entstanden
, dafür passt alles ganz gut, auch wenn ich inzwischen einem
14-fertig chassis ohne Löcher hertrauere... egal. Selbstgemacht ist eben selbstgemacht.
Außerdem soll ja alles in ein Gehäuse mit ner schöneren Frontplatte, da sieht man eh nichts mehr von
dem Wust.
Die Verschraubungen der Bedienteile sind mit Nagellack behandelt. Das verhindert ein Losrappeln der Muttern,
lässt sich aber mit einem Schraubenschlüssel leicht wieder abschrauben, ohne es mit einem Heißluftgebläse
erhitzen zu müssen, wie es mit Locktite der Fall wäre.
Der Lötaufbau ist aber ganz ordentlich, und darauf kommts imho an.
Das nächste Basteltreffen soll Sonntag Abend sein, dann gehts weiter. Inzwischen mache ich mir
Gedanken über ein Combo-Gehäuse.
Wer was über Holzbearbeitung erfahren möchte sollte hier mal reinschauen:
http://www.woodworker.de/forum/
Als Materialien kommen eigentlich nur MDF oder Multiplex in Frage. (Oder Spanplatte, aber ich hasse Spanplatte. :screwy: )
Soweit ich das gelesen habe:
Multiplex
Vorteile:
Vorteile:
auch aus Multiplex bauen wollen. Um den WAF (Women Acceptance Factor, siehe aktueller Thomann-Prospekt)
hochzuhalten und weil ich MPX wunderschön finde und weil das Überziehen mit Tolex bestimmt ne Pest ist,
überlege ich, das Ding nicht zu beziehen sondern hölzern zu lassen, mal sehen.
Mein Combo Entwurf basiert auf der Idee, eine normale 1x12" Box zu bauen, und eine Etage für den Amp hinzuzufügen.
Dafür stehen die Seitenteile oben hoch. Die Rückwand (ich möchte gern eine geschlossene Box bauen)
kann durchgehend sein, aber die Front nicht, weil ich die Schallwand gern 2cm in das Gehäuse versetzen möchte.
Am kompliziertesten werden wohl die Ausschnitte für die Front- und Rückplatte, weil ich keine Oberfräse
habe. Trotzdem hätte ich die Platten gern etwas in das Gehäuse eingelassen, mal sehen, wie ich das mache.

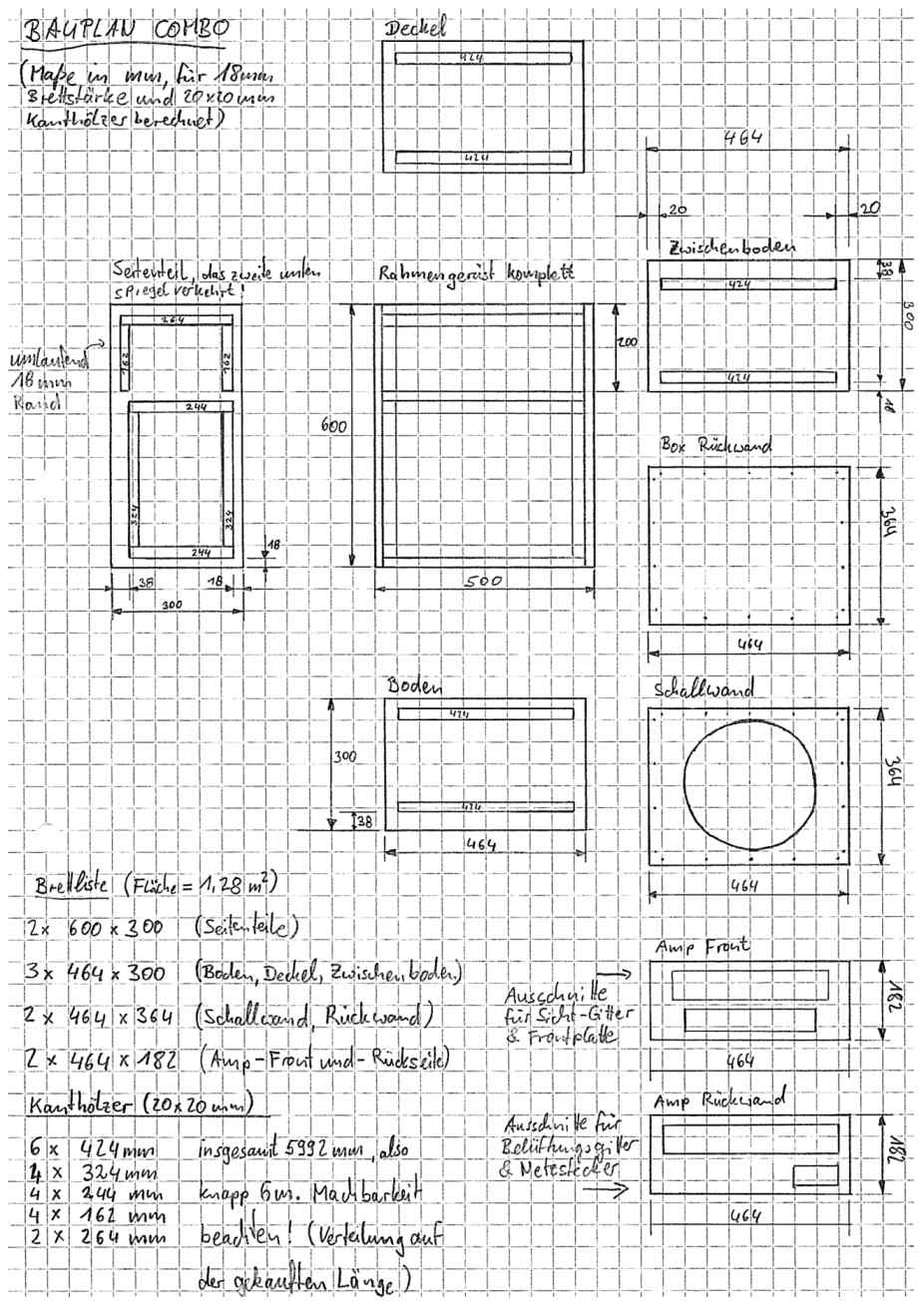

Ich hoffe, man kann was auf der Skizze erkennen, auch wenns JPG ist
.
Bitte lacht nicht über die
Flächenberechnung auf den mm² genau, das war lustig gemeint, ich hab beim rechnen einmal neu
anfangen müssen vor lachen...
Grüße,
Peter
kann irgendwann mal sehen, ob ich mal ein sauberes Bild bekomme, Ich glaube, SPlan kann auch
als Bild exportieren.
Als *.jpg (...) jedenfalls die ersten Bilder vom Bau. Sie zeigen das Netzteil und die sehr krude Frontplatte.
Da soll auf jeden Fall noch was schöneres davor, hinterher. Das ganze Chassis ist in einem kleinem Keller,
ohne Schraubstock und mit einer chinesischen Manesmam (schlechte Mannesmann-Kopie?) Bohrmaschine
und einer kleinen Puck-Säge entstanden
, dafür passt alles ganz gut, auch wenn ich inzwischen einem 14-fertig chassis ohne Löcher hertrauere... egal. Selbstgemacht ist eben selbstgemacht.
Außerdem soll ja alles in ein Gehäuse mit ner schöneren Frontplatte, da sieht man eh nichts mehr von
dem Wust.
Die Verschraubungen der Bedienteile sind mit Nagellack behandelt. Das verhindert ein Losrappeln der Muttern,
lässt sich aber mit einem Schraubenschlüssel leicht wieder abschrauben, ohne es mit einem Heißluftgebläse
erhitzen zu müssen, wie es mit Locktite der Fall wäre.
Der Lötaufbau ist aber ganz ordentlich, und darauf kommts imho an.
Das nächste Basteltreffen soll Sonntag Abend sein, dann gehts weiter. Inzwischen mache ich mir
Gedanken über ein Combo-Gehäuse.
Wer was über Holzbearbeitung erfahren möchte sollte hier mal reinschauen:
http://www.woodworker.de/forum/

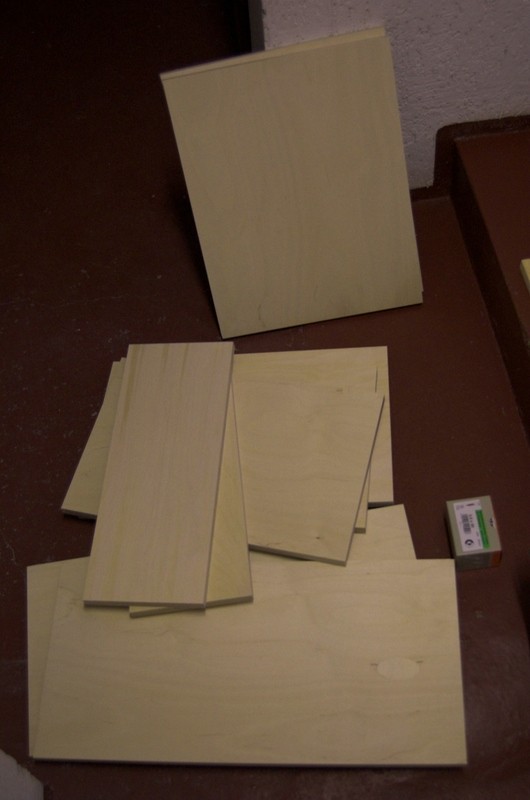

Als Materialien kommen eigentlich nur MDF oder Multiplex in Frage. (Oder Spanplatte, aber ich hasse Spanplatte. :screwy: )
Soweit ich das gelesen habe:
Multiplex
Vorteile:

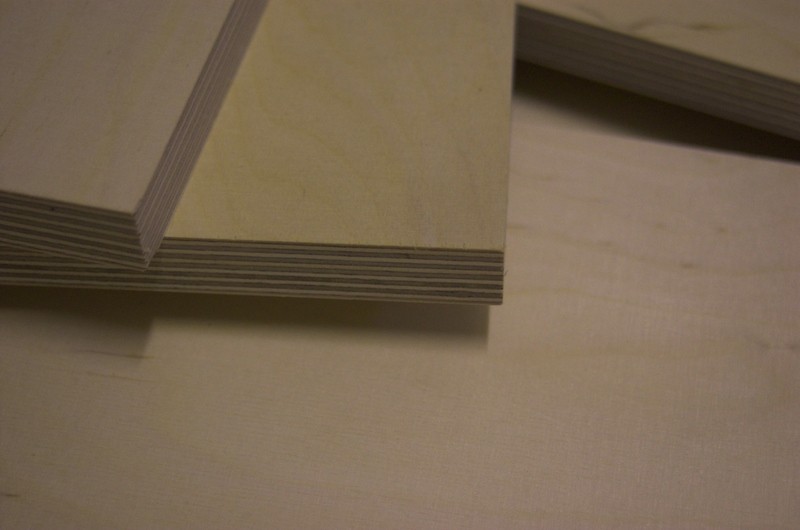

- Sehr stabil
- relativ leicht
- sieht schön aus
- gut zu verarbeiten
- recht teuer (hier in der Gegend schwanken die Preise zwischen 24 und 46 (!) pro m² im Zuschnitt für 18mm Stärke (Birke), es gibt aber auch verschiedene Qualitäten. Die Läden hier hatten jeder nur eine Qualität da.
Vorteile:
- günstiger als Multiplex
- Vorteile bei der Verarbeitung wegen nichtgerichteter Fasern
- gut glänzend lackierbar (wenn man das will)
- schwerer als Multiplex
- nicht so stabil wie MPX (MPX = Multiplex), aber noch ausreichend
- Nachteile bei der Verarbeitung, weil bem Schleifen oder Fräsen sehr feiner Staub entsteht. => Atemschutz!
auch aus Multiplex bauen wollen. Um den WAF (Women Acceptance Factor, siehe aktueller Thomann-Prospekt)
hochzuhalten und weil ich MPX wunderschön finde und weil das Überziehen mit Tolex bestimmt ne Pest ist,
überlege ich, das Ding nicht zu beziehen sondern hölzern zu lassen, mal sehen.
Mein Combo Entwurf basiert auf der Idee, eine normale 1x12" Box zu bauen, und eine Etage für den Amp hinzuzufügen.
Dafür stehen die Seitenteile oben hoch. Die Rückwand (ich möchte gern eine geschlossene Box bauen)
kann durchgehend sein, aber die Front nicht, weil ich die Schallwand gern 2cm in das Gehäuse versetzen möchte.
Am kompliziertesten werden wohl die Ausschnitte für die Front- und Rückplatte, weil ich keine Oberfräse
habe. Trotzdem hätte ich die Platten gern etwas in das Gehäuse eingelassen, mal sehen, wie ich das mache.

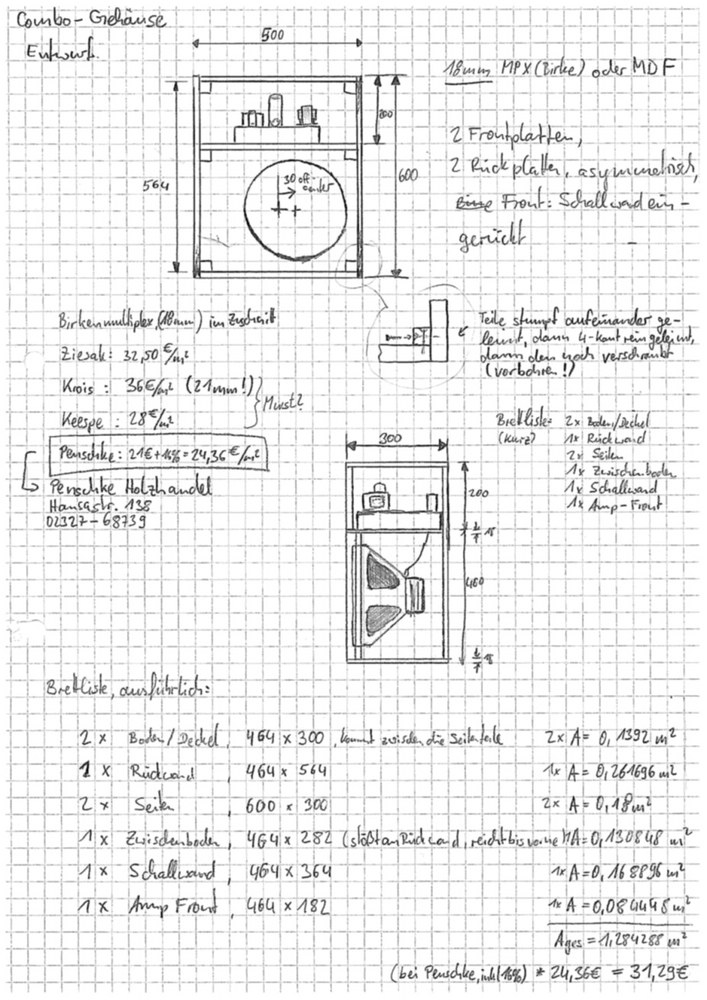

Ich hoffe, man kann was auf der Skizze erkennen, auch wenns JPG ist
.Bitte lacht nicht über die
Flächenberechnung auf den mm² genau, das war lustig gemeint, ich hab beim rechnen einmal neu
anfangen müssen vor lachen...
Grüße,
Peter
