Du kannst es problemlos auch mit Pinsel oder Rolle auftragen, aber es sind halt Mischungen die durch Reaktion mit Sauerstoff (oxidation) aushärten. D.h je dicker die Schicht, desto länger trocknet es. Außerdem hast Du dabei immer eine Struktur und Poly/Öl-Mischungen lassen sich nur schlecht schleifen, weil sie sehr lange relativ weich sind und die Poren des Schleifmittels zusetzen. Polieren fällt dort maschinell ganz aus. Es ist also effizienter viele hauch dünne Schichten aufzutragen die nur mit Mattiervließ leicht geebnet werden müssen und nach einer letzten Aushärtung per Hand mit Baumwolle aufpoliert werden.
Soviel dann auch zum Schleifpapier... die meisten dieser Finishes basieren auf Polyurethan und sind nur schlecht schleifbar, da PU keinen gleichmäßigen Span bildet, sondern eher eine Summe aus Kratzern. D.h. Du musst Schleifmittel verwenden, die keine klassischen Schneidkeile (wenn auch unbestimmt wie beim Sandpapier) haben - die sind hier nutzlos. Du brauchst "kratzende" Schleifmittel wie zum Beispiel Stahlwolle. Dummerweise enthält Stahlwolle Stahl/Eisen, was Rückstände hinterlässt und damit unkontrolliert zur Oxidation von natürlichen Ölen beiträgt (Zusätze zu Firnissen bestehen oft aus Metallen).
Es bleibt also nur Schleifvließ was üblicherweise aus einem Mix aus Synthetikfaser mit aufgeklebtem, feinem Korund besteht.
Kurz: Für alles was mit Öl- und Polyurethanbeschichtung zu tun hat, verwende ich nur noch Schleifvließ. Da der Abtrag aber enorm gering ist, darf die Struktur der Oberfläche auch nur noch gering sein - ergo: wischen statt pinseln.

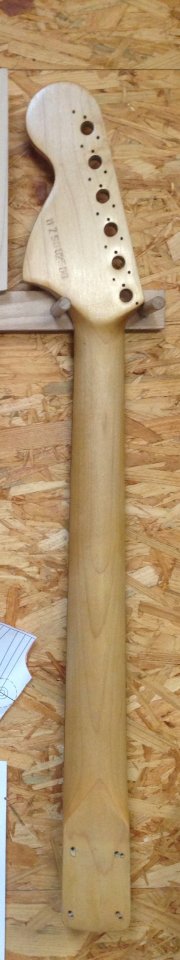

Schöne Bilder bei dir zu sehen von dem Ding wäre doch nett!!!
. Die allein reicht aber auch nicht, sonst wischt Du nämlich nur eine Schicht oben drauf. Die Zusätze Tungöl und Leinöl kümmern sich um die Maserung und um das tiefe Eindringen und verbessern das Flussverhalten der gewischten Striche.
