Die erwähnten 42 Positionen werden alle leicht unterschiedlich klingen, natürlich auch da viele sehr ähnlich. Je mehr Spulen du zusammen schaltest, desto mehr verschwimmen die Unterschiede des Sounds der Einzelspulen.

Verdrahtung: von jedem PU vier Litzen zu den PU-Umschaltern, von denen jeweils zwei Litzen zum 10-Weg. Also in dessen Verdrahtungsschema die PUs gedanklich durch ihre Umschalter ersetzen.



[Michael Burman]

Für die 3 PU-Schalter (Seriell vs. Parallel) würden zwei Schaltebenen pro Schalter reichen?



[Blazer81]

Ja



[dubbel]

Aber es gäbe klangliche Unterschiede, ob die Pickups paarweise oder alle drei als ganze Pickups parallel oder seriell geschaltet werden, und ob sie dabei jeweils in sich parallel oder seriell geschaltet werden, oder?
...
Wenn man also mit einem Schalter 10 verschiedene Pickup-Kombinationen schalten kann, dann würde ein Push-Pull wohl nicht mehr gebraucht.

ich würde weniger über physik, und mehr über musik nachdenken.
welche kombination möchte ich, und warum, also z.B. 3 pickups jeweils allein (in reihe finde ich bei humbuckern unnötig), dann extra punch an der brücke und vielleicht brücke und hals gesplittet.
und dann den/die schalter aussuchen, die das am einfachsten ermöglichen.

Für mich sollten es [...] sein

ach so.
aus dem rabbit hole würde ich alleine nicht mehr rausfinden.



[Michael Burman]

Hallo Leute, mal eine Zwischenfrage:
Ich überlege mir gerade eine Schaltung und ob ich dabei mit 2 Schalt-Ebenen auskomme.
Meine Frage dabei wäre:
Ein Pickup hat 5 Anschlüsse:
"North start", "North finish", "South finish", "South start" und Schirmung.
Jetzt angenommen, "South start" wäre immer mit Masse verbunden (und mit Schirmung, nehme ich an), also auch mit der Masse der Ausgangsbuchse (Schaft).
Weiter angenommen, "North start" wäre immer mit dem Hot-Anschluss der Ausgangsbuchse verbunden.
Würde der Pickup dabei ein Signal über die Ausgangsbuchse abgeben, wenn "North finish" und "South finish" dabei zu nix verbunden wären, auch nicht miteinander?



[Blazer81]

Natürlich nicht.
Ich würde allerdings vermehrte Störsignale wie Brummen erwarten, da dann die gesamte Wicklung der "North"-Spule als Antenne am "Hot"-Anschluss wirkt.



[dubbel]

Würde der Pickup dabei ein Signal über die Ausgangsbuchse abgeben, wenn "North finish" und "South finish" dabei zu nix verbunden wären, auch nicht miteinander?



[Michael Burman]

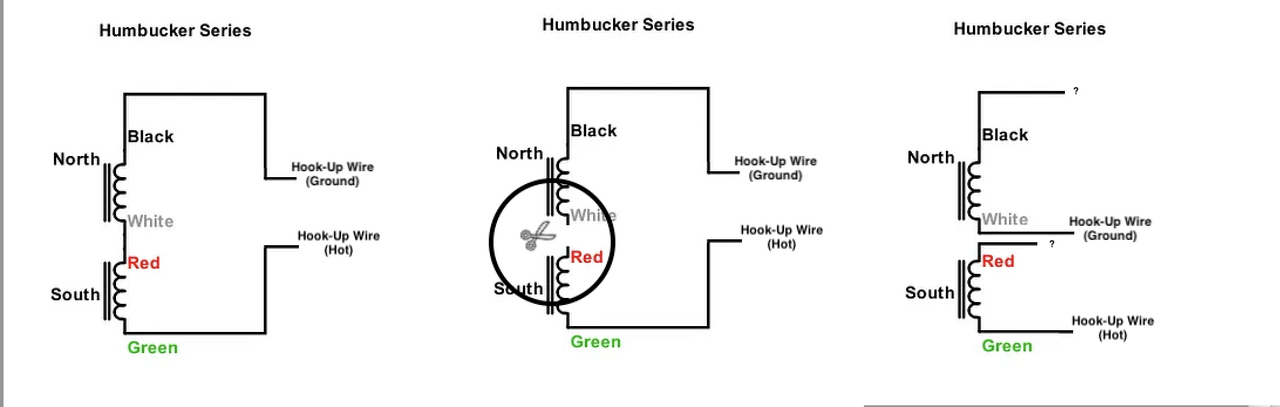

Anhang anzeigen 954547

Und was sollte diese Skizze zeigen, bzw. was wäre dabei die Antwort auf meine Frage?

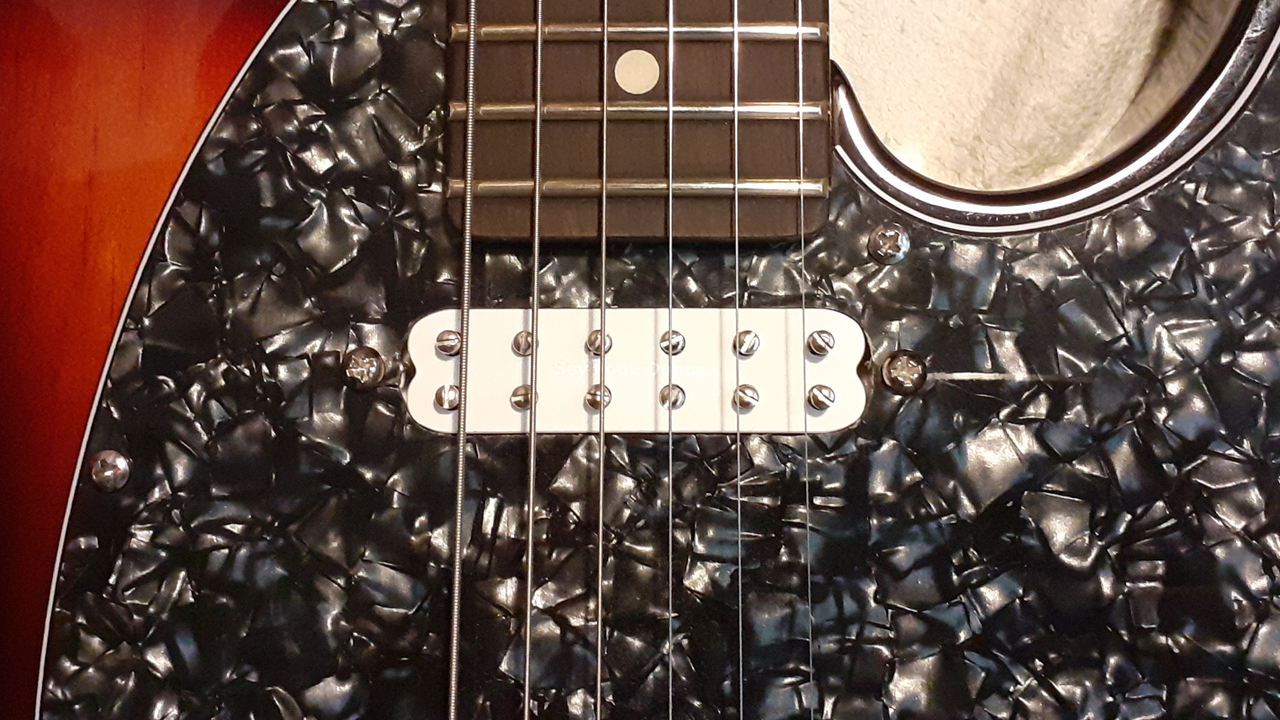

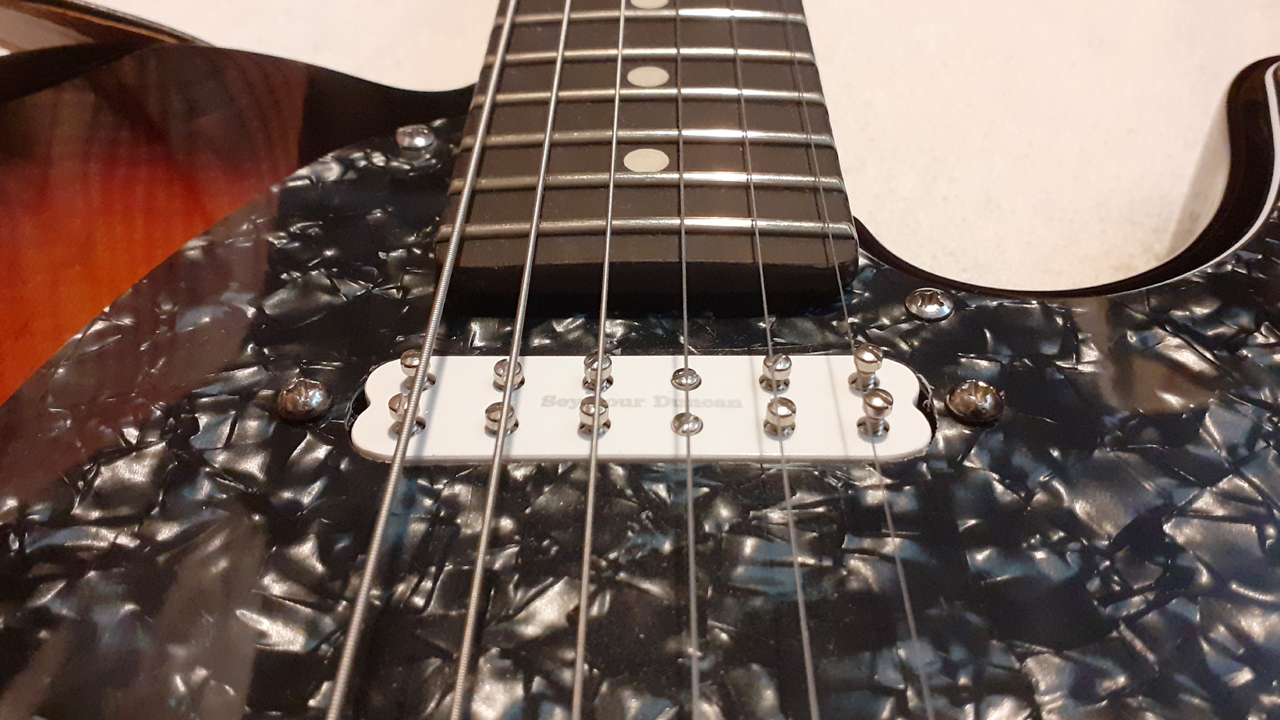

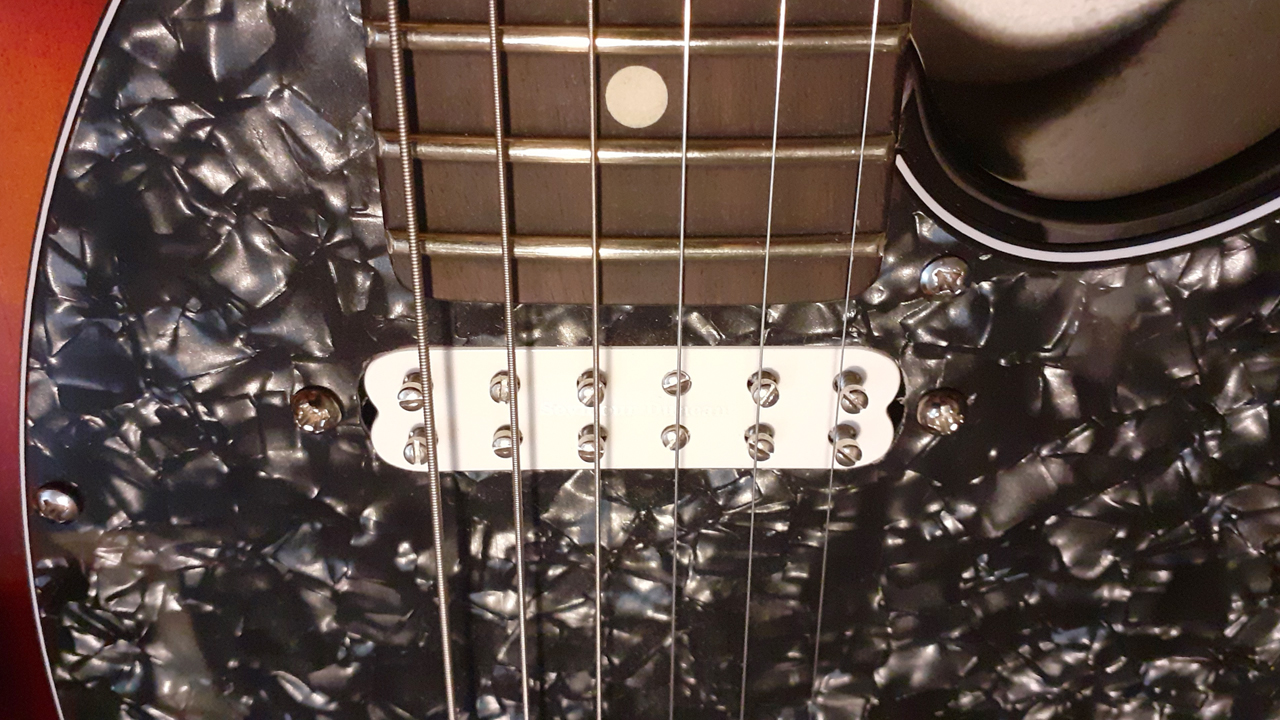

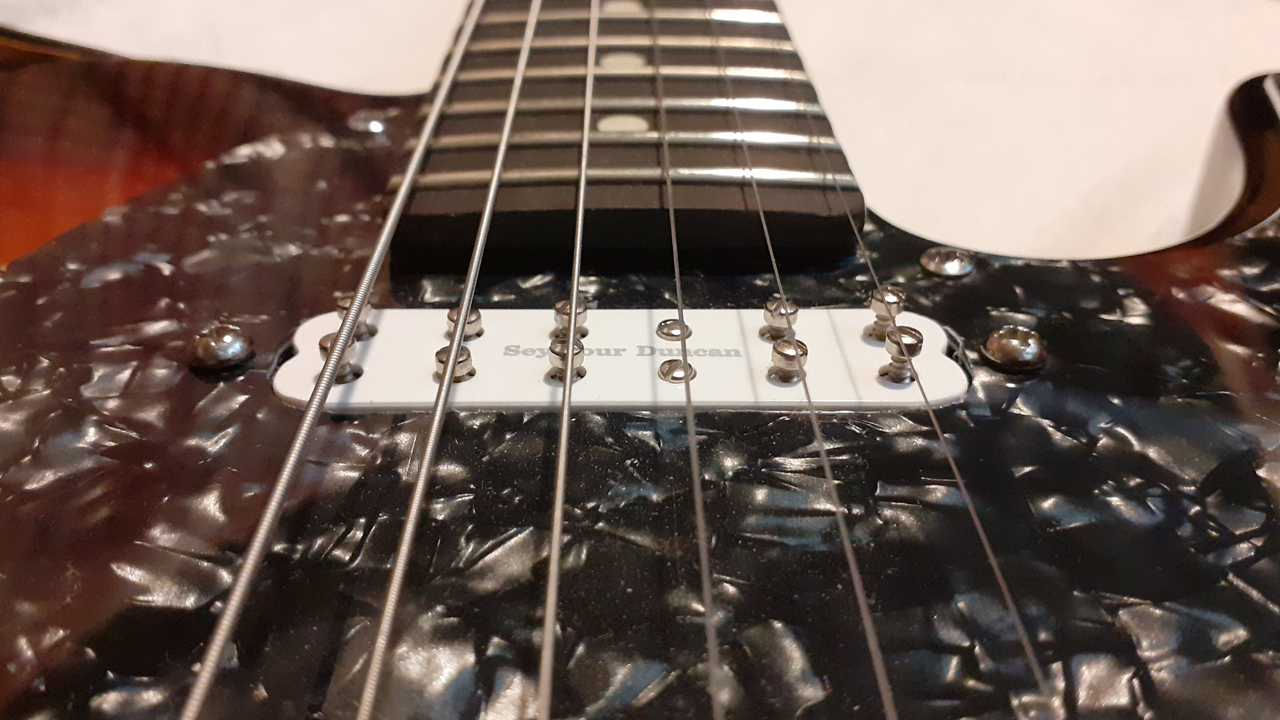

Außerdem ist es bei Seymour Duncan so angegeben/gezeichnet, dass
Grün (South start) mit Ground verbunden wird, und Schwarz (North start) zu Hot.
Für Seriell wird Weiß (North finish) mit Rot (South finish) verbunden (= Series link),
und für Parallel wird Schwarz (North start) mit Rot (South finish) und Hot, und Weiß (North finish) mit Grün (South start) und Ground verbunden.

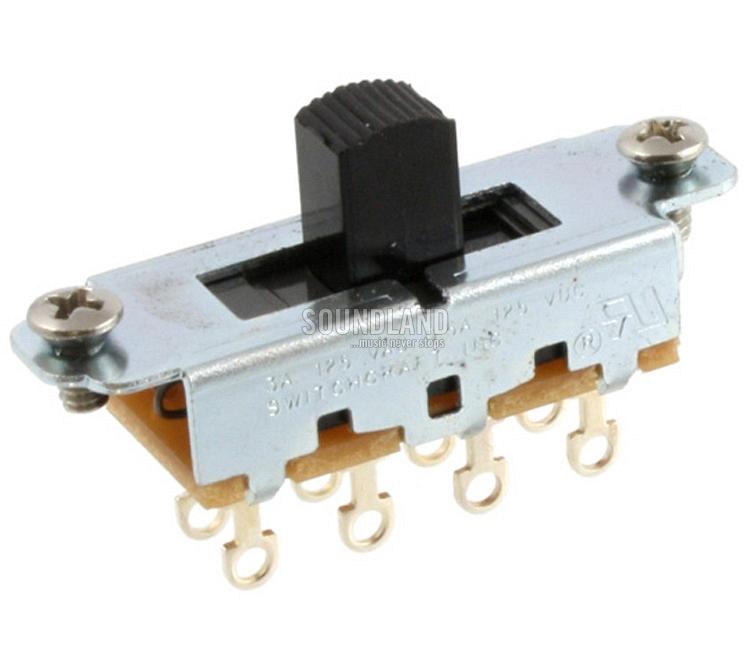

Ich möchte jetzt zunächst mal pro Pickup "OFF / Seriell / Parallel" realisieren. Bzw. "Seriell / OFF / Parallel". D.h., ein 3-Way-Schalter pro Pickup, wobei ich solche Schalter verwenden wollte:

Mit den hier gegebenen zwei Ebenen habe ich bei "OFF" aber immer noch Schwarz (North start) mit Hot verbunden. Wenn ich bei OFF den Hot-Anschluss trennen soll, dann bräuchte ich wohl eine dritte Ebene, die für Seriell und Parallel mit Hot verbindet, und bei OFF dann nicht.



[Michael Burman]

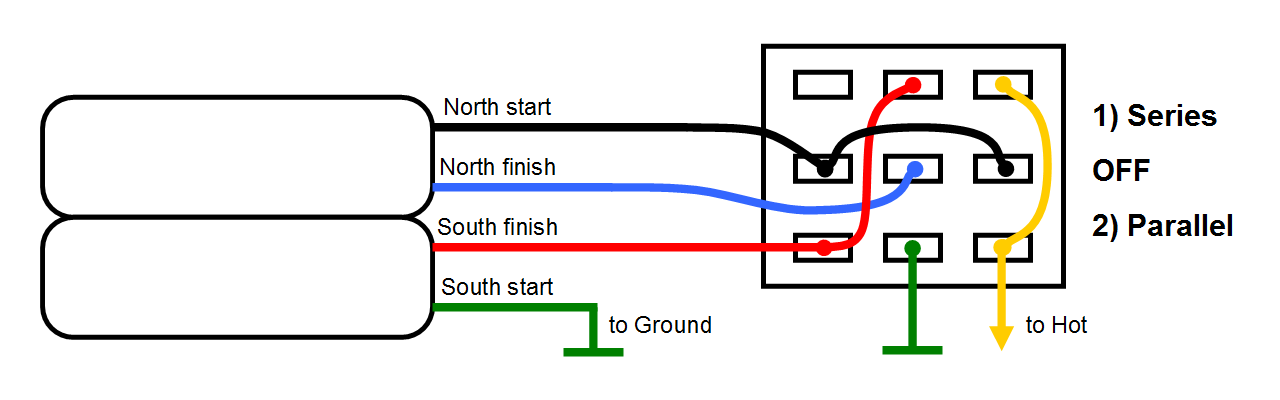

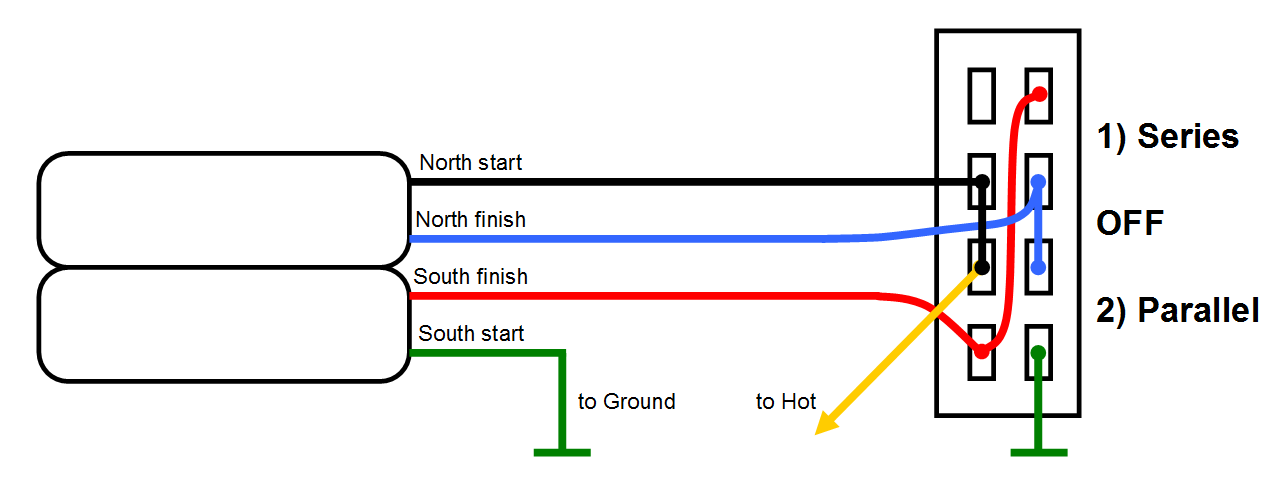

Hier mal die Skizzen der Verdrahtung pro Pickup und Schalter:

Bei Verwendung von "Mustang"-Schiebeschaltern wäre der "North start" immer mit dem "Hot" verbunden, weil es bei dem Schalter keine dritte Schalt-Ebene gibt:

Wenn man ON-OFF-ON-Schalter mit 3 Schalt-Ebenen nimmt, dann kann man den "North start" nur für die ON-Positionen zu dem "Hot" verbinden:

"Weiß" habe ich hier in Blau dargestellt, weil Weiß auf Weiß ... Naja, dann ist Weiß hier eben blau.



[dubbel]

Würde der Pickup dabei ein Signal über die Ausgangsbuchse abgeben, wenn "North finish" und "South finish" dabei zu nix verbunden wären, auch nicht miteinander?
…
Und was sollte diese Skizze zeigen, bzw. was wäre dabei die Antwort auf meine Frage?

Ein Tonabnehmer erzeugt ein magnetisches Wechselfeld, das wiederum eine elektrische Spannung erzeugt.
Unterbricht man den Stromkreis, fliesst kein Strom.



[Michael Burman]

*edit*
D.h., die von mir skizzierte Schaltung mit den "Mustang"-Schiebeschaltern mit ihren zwei Schalt-Ebenen müsste auch ohne Störgeräusche funktionieren?



[Michael Burman]

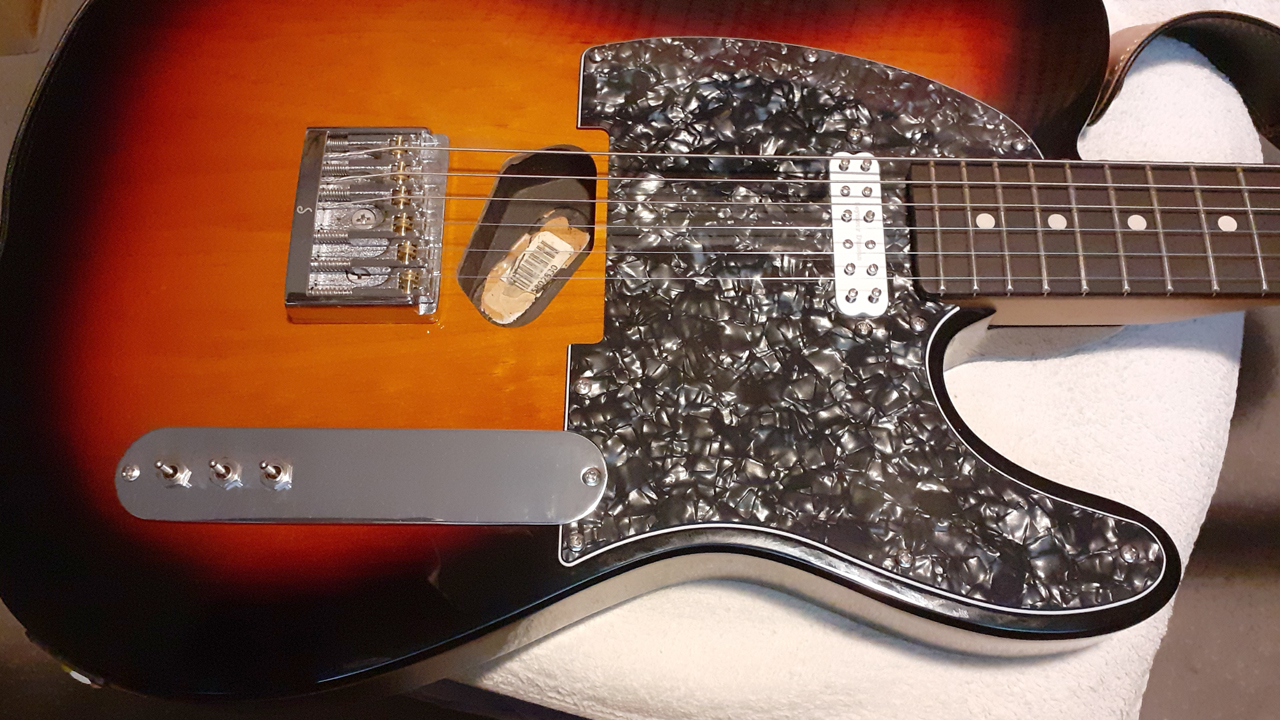

Hier mal eine Skizze mit einer T-typischen Control Plate
(das gibt es auch blank ohne den Schlitz für den Switch und ohne die Bohrungen für die Potis zu kaufen)

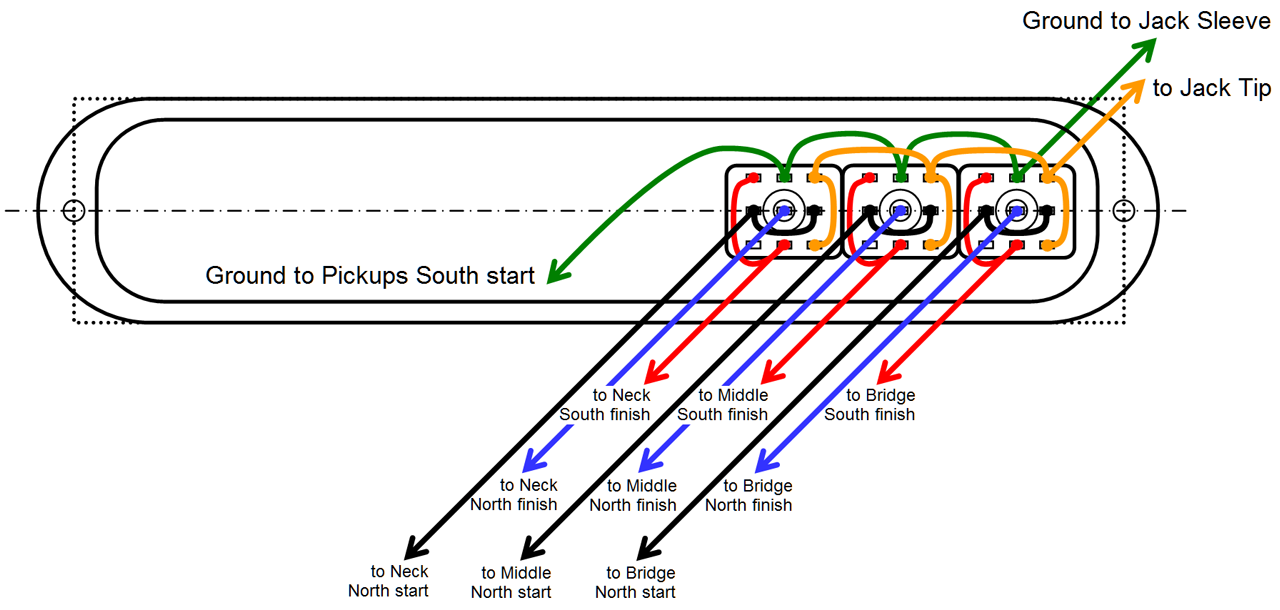

und mit drei On-Off-On-Schaltern, wie die vermutlich zu verlöten wären:

Jeder Schalter schaltet pro Pickup "Seriell Ein" / "Aus" / "Parallel Ein".
