Pedal Switcher / Looper

[nightman]

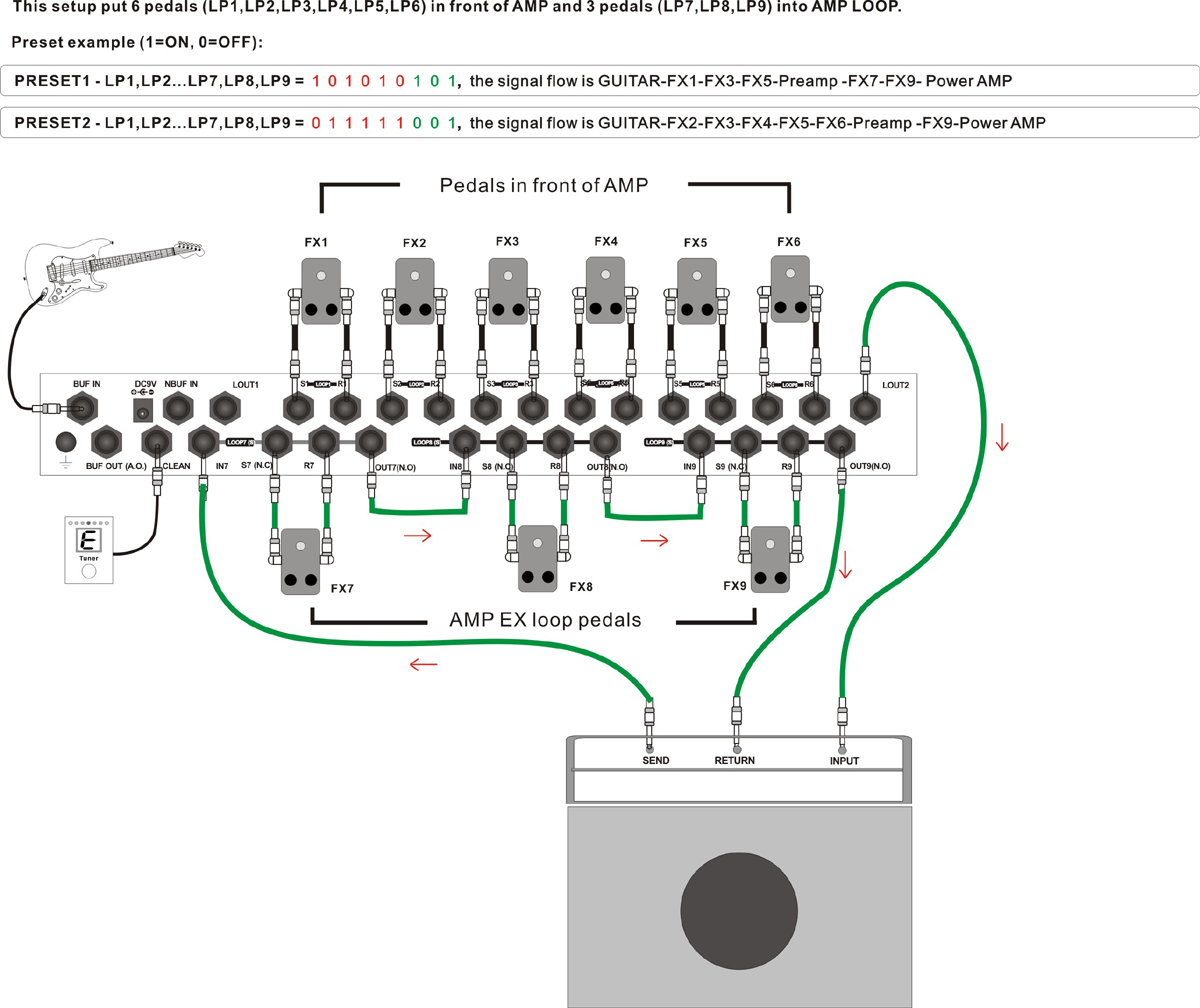

Schau mal hier, ich glaub das Bild erklärt alles, incl. Kanalumschaltung.

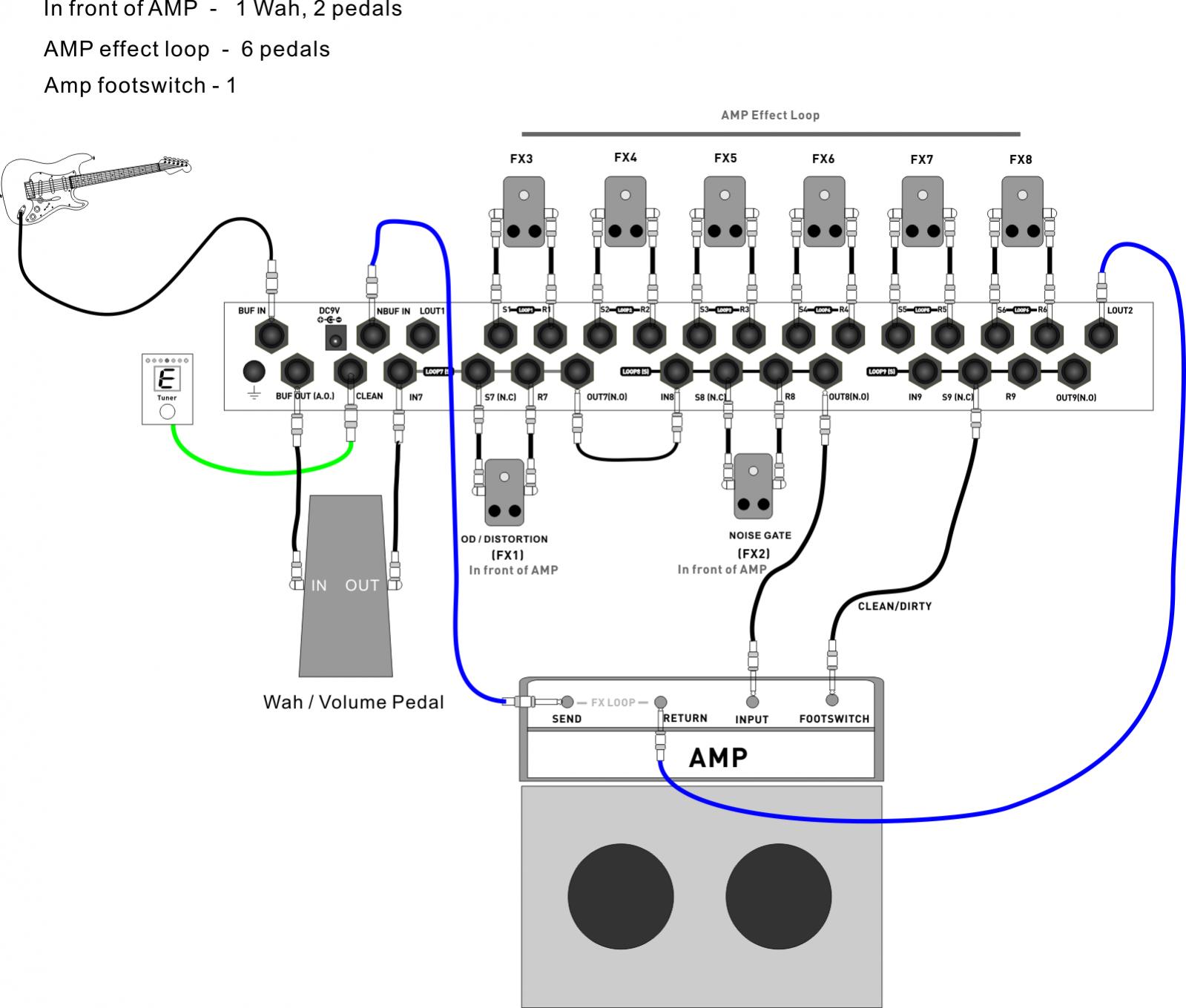

Hier ohne Channelswitch.



[Schakal]

Hi !
Danke für die schnelle Antwort.
Das erste Bild sieht gut aus.
Habe aber bei der anschluß möglichkeit das Problem, dass beide Volumenregler Clean Kanal und Crunch Kanal ohne wirkung sind.
Ist doch nicht normal wenn man nicht mal laut und leise machen will.



[nightman]

Der Loop der zum Input vom Amp geht muß natürlich immer aktiv sein.
Auf Bild 1 wäre das Loop 4.



[Schakal]

Ok ich probiere.
Lg



[Schakal]

Also ich habe probiert.
Es haut alles nur nicht hin.
Ich könnte durchdrehen, warum immer bei mir.
Das Moen kann ich mal zurück geben, die sau teuren Amps an die Wand hauen und mit dem Boss GT-PRO direkt ins Pult und man ist alle sorgen los.
So eine K....



[nightman]

Also, ich würde Dir ganz gerne weiterhelfen, aber vielleicht sollten wir nochmal von vorne anfangen.
Wie ist das Moen verkabelt ?
Wieviel Effekte vor dem Amp ?
Wieviel Effekte im Amploop ?
Welche Loops sind wie belegt ?

Vielleicht ein Foto hier reinstellen, mit bischen Geduld werden wir den Fehler schon finden.



[Schakal]

Hi !
Also ich habe Bild 1 als ausgangspunkt genommen.
FX 1 und FX 2 sind auf Loop 1 und Loop 2 also vor dem Amp sowie auf dem Bild.
Send vom Loop 3 habe ich dann mit Input vom Amp verbunden.
Return vom Loop 3 habe ich dann mit Send Vom Amp verbunden.
FX 3 - FX 4 - FX 5 habe ich dann in Loop 4 - Loop 6 hängen.
Als nächstes habe ich den Looper Output 2 mit der Returnbuchse vom Amp verbunden.
Dann habe ich die Buchse S7 vom Looper mit der Buchse Footswitch vom Amp mit einem Mono und auch mal mit einem Stereo kabel verbunden.
Ich habe am Amp ja nur eine Buchse die ich sonst mit dem mitgelieferten Fußschalter verbinde um die Kanäle umzuschalten von Clean auf Zerre.
Die Footswitchbuchse ist aber Stereo, weil man mit dem Fußschalter den Amp auch noch Boosten kann.
Lg



[nightman]

Ahh ok, dann hat dein Amp 2 Schaltfunktionen einmal Clean/Overdrive und einmal Boost on/off.
Dann mußte von 2 mal Mono auf ein mal Stereoklinke nen Adapter nehmen.
Die Ampfunktionen lassen sich dann mit LP8 und LP9 schalten und programmieren.

Soweit haste ja alles richtig verkabelt, bis auf die Ampschaltfunktionen.



[Schakal]

Kann ich als Adapter ein gewöhnliches Insertkabel nehmen?



[nightman]

Sowas, nur bischen länger.

https://www.thomann.de/de/cordial_cfy_09_vpp.htm



[Schakal]

Sieht ja aus wie ein Insertkabel oder ist das anders verlötet?



[nightman]

Ist halt ein gewöhnliches Y-Kabel von 2x mono auf einmal Stereo.
Ob das Insertkabel heißt weiß ich nicht.



[alex_de_luxe]

Furzgewöhnliches Insertkabel.



[Schakal]

Danke ihr zwei es funktioniert nun endlich.
Freu



[nightman]

Na super, viel Spass damit.



[Schakal]

Moin nightman !
Habe da noch mal eine frage.
Woher hast Du hier im Thread das erste Bild ?
Bei mir im PDF ist das nicht zu finden.
Gibt es denn noch mehr anschlußmöglichkeiten ?
Lg



[nightman]

Google-Bilder

Einfach verschiedene Suchbegriffe eingeben wie "Moen gec9 manual".
Aber wenn Du das Moen mal verstanden hast, brauchste das gar nicht mehr, ich hab am Anfang aber auch ein wenig Zeit gebraucht.



[Schakal]

Ok danke



[jdahme]

hallo,

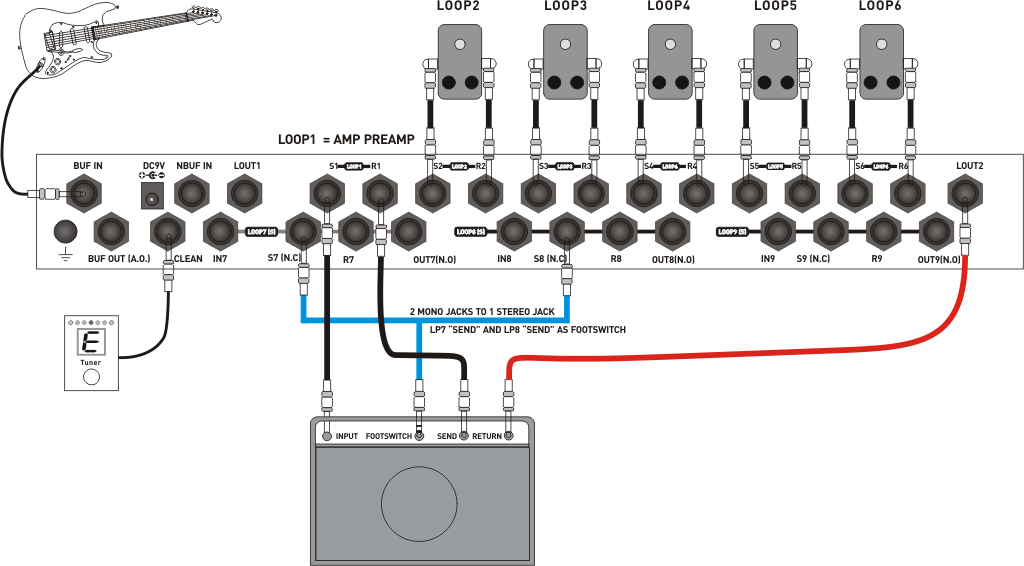

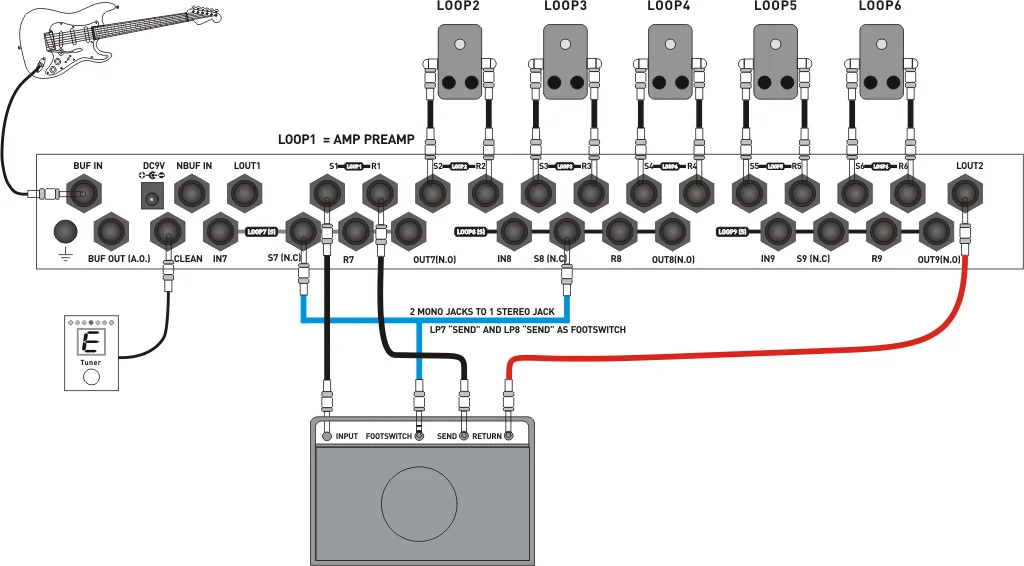

habe seit heute das moen gec9 und habe gerade angefangen alles anzuschließen und habe ein problem, ich habe nach diesem beispiel verkabelt:


sobald ich nun loop1 aktiviere um die vorstufe des amps zu nutzen fängt es sehr laut an zu brummen, ohne vorstufe nicht..

jemand ne idee?



[Schakal]

Eine Idee habe ich gerade nicht warum das so ist.
Evtl. was falsch verkabelt oder ein Kabel defekt ? Kann ja alles sein.

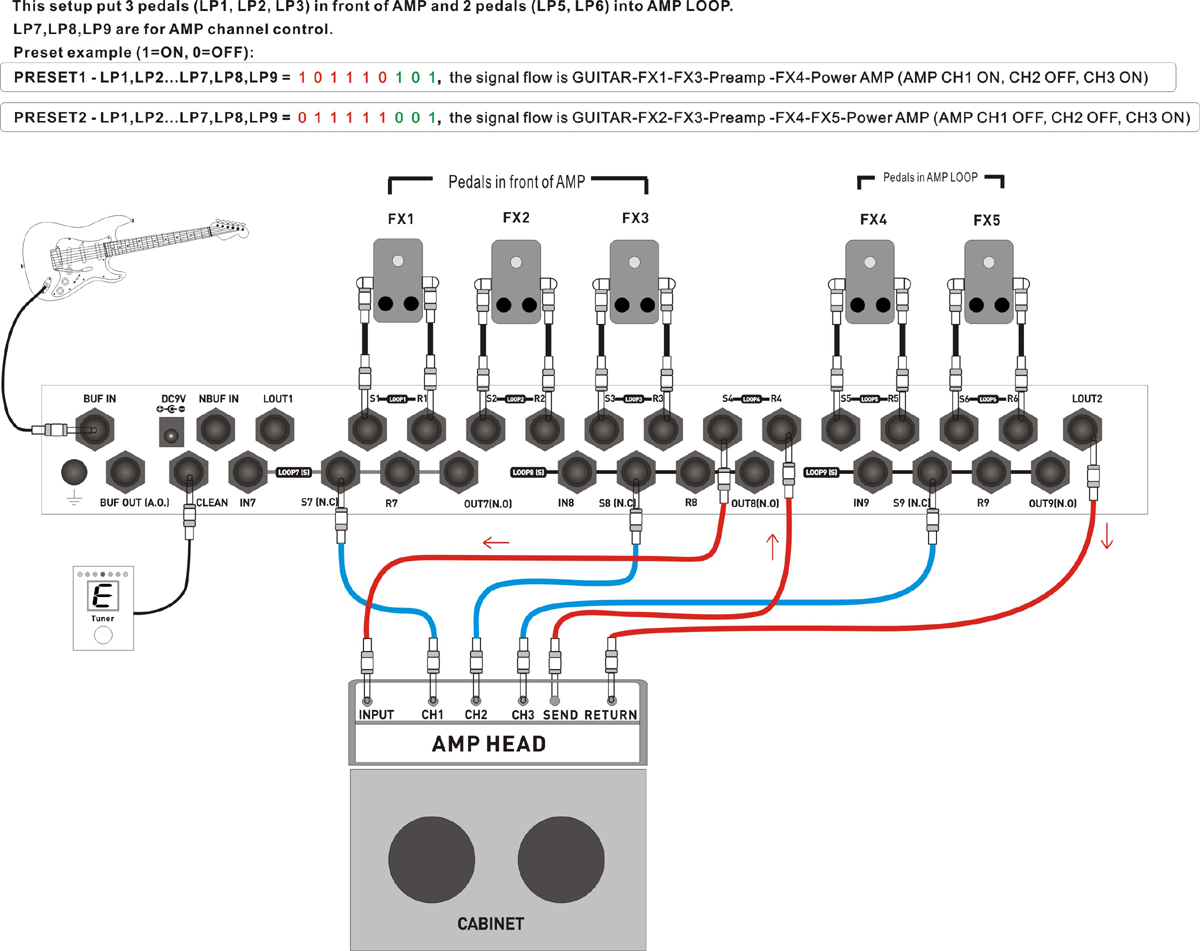

Habe aber noch eine Interessante anschluß variante gefunden.
Die ist klasse.
