Meine Custom Axis/EVH

[bagotrix]

Am Hals kommt diesmal ein Seymour Duncan Phat Cat P90 hin und am Steg ein Seymour Duncan Distortion. Die Kombination sieht auf dem Papier im ersten Moment vielleicht etwas merkwürdig aus aber ich denke, dass das ganz reizvoll wird. Beide kommen mit Nickel-Cover.

Hi,

die PUs mit Kappen bringen die Gitarre optisch schon mal voll nach vorne, finde ich. Das Schaller sieht natürlich auch edel aus, die Gitarre ist/wird einfach ein Traum! Die Schaltung finde ich auch prima, ich steh ja auf sowas.

Das Einzige, was ich vielleicht noch ändern würde, wären die PU-Ringe und der Schalterknopf. Ich hab bei meiner Warmoth welche aus Flamed Maple drauf, das sieht schon super aus, und bei meiner Squier Deluxe sind sie aus Rosewood. Gerade wenn man schon die Potiknöpfe aus Metall hat, finde ich es schön, wenn gar keine Kunststoffteile mehr zu sehen sind. Knöpfe für den Stratschalter gibt es auch in chrom, und für die Squier hab ich einen vernickelten Duesenberg-Knopf verwendet, der ist auch sehr schick.

Ich freu mich jedenfalls schon auf die nächsten Bilder.

Gruß, bagotrix



[Simon2411]

Gibt's schon was neues vom Hals?^^



[Don Rollo]

Ist immer noch rund und viel zu kurz...äh...achso...bei der Gitarre.

Da gibt es schon was Neues. Das Holz ist inzwischen da und das Griffbrett ist einfach wunderschön. Bilder reiche ich morgen mal nach.

Vorhin habe ich mir auch einen neuen Dremel geleistet. Diesmal das Original mit Akku. Vorher hatte ich so eine billige Kopie und da hatte ich immer ein ziemlich ungutes Gefühl beim Anschalten. Die Vibration, die Geräusche und der Geruch von dem Ding waren nicht gerade vertrauenserweckend. Das neue Ding läuft hingegen butterweich und fühlt sich einfach gut an - die Inlays können kommen. Da stimmt mal wieder der Spruch von wegen 'wer billig kauft...'.

Bei den Inlays selber bin ich im Moment noch unschlüssig aber nach verschiedenen Entwürfen tendiere ich aktuell stark zu einer minimalistischen Lösung. Es wird also wahrscheinlich nur ein (aufwändigeres) Inlay am 12. Bund plus Sidedots werden. Alles andere wäre bei den schönen Hölzern irgendwie 'too much'. Selbst die Sterne vom ersten Griffbrett sind eigentlich schon übertrieben.

Auch die Kopfplatte bleibt natur und bekommt nun ein einfaches schwarzes Decal anstatt dem Brimborium mit dem zuerst geplanten Furnier, Binding und Perlmutt-Inlay.

Das klingt jetzt irgendwie erst mal nach einer guten Ausrede fürs Faulenzen.

Aber ich habe mir jetzt verschiedene Gitarren mit aufwendiger Decke und Abalone-Rand in der Hand gehabt und die meisten hatten für meinen Geschmack einfach zu viel Blingbling auf den Griffbrettern und Kopfplatten (zB bei ESP oder Schecter). Das waren wirklich klasse Gitarren aber optisch war das alles für meinen Geschmack ein wenig 'over the top' und ich denke, dass mir ein etwas dezenteres Auftreten besser gefällt, bei dem eher die Hölzer im Vordergrund stehen.



[Don Rollo]

So, heute ging es endlich weiter mit dem Bau.

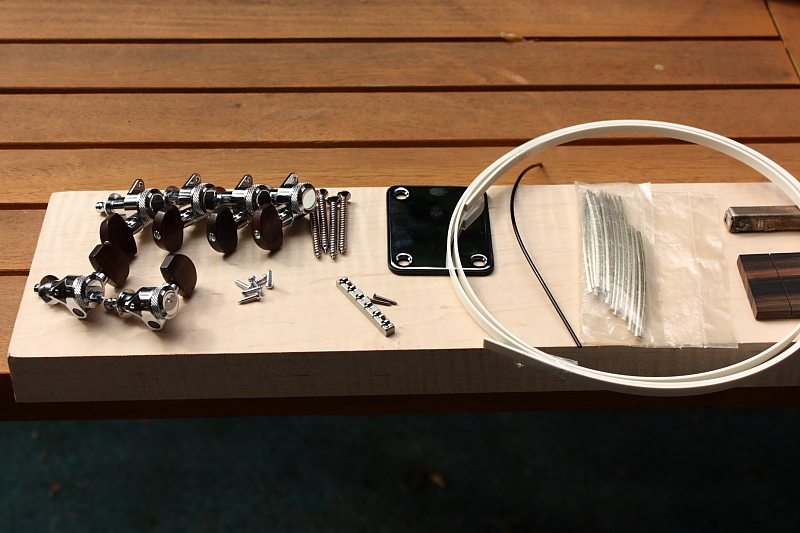

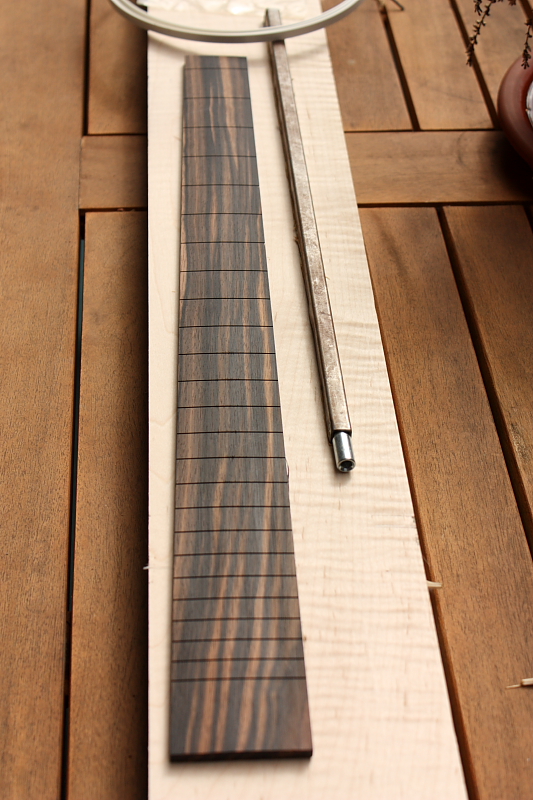

Erst einmal war es Zeit für eine Bestandsaufnahme. Bis auf die Decalfolie ist alles vorhanden (brauche ich aber erst, wenn's ans Lackieren geht). Es ist schon erstaunlich, wie viele Einzelteile man für einen Gitarrenhals braucht.

Das Griffbrett ist einfach ein Traum: :<3:

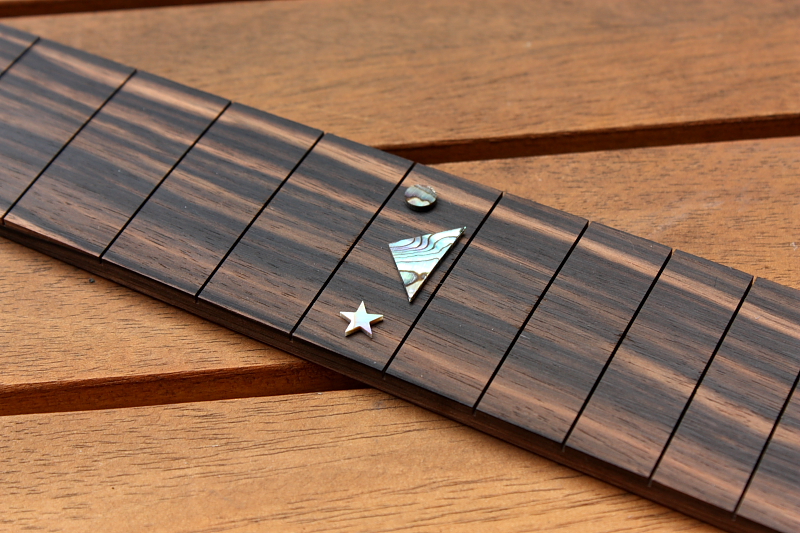

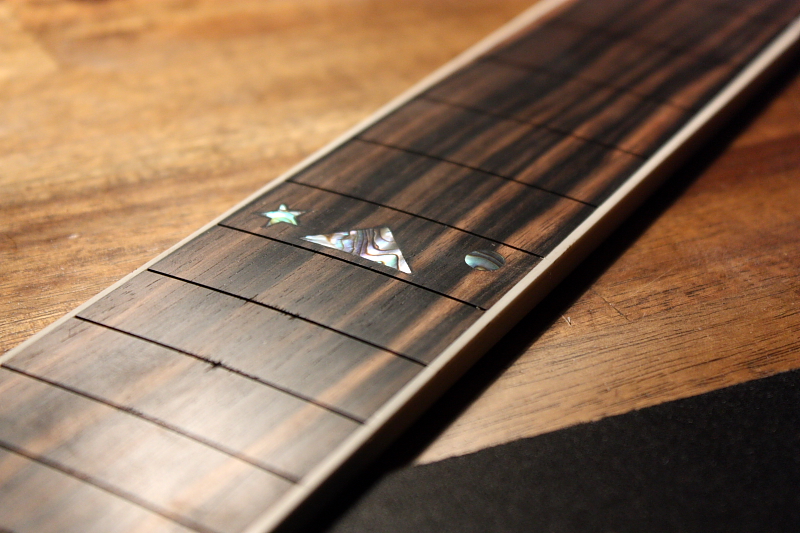

Die Inlays werden in etwa so aussehen:

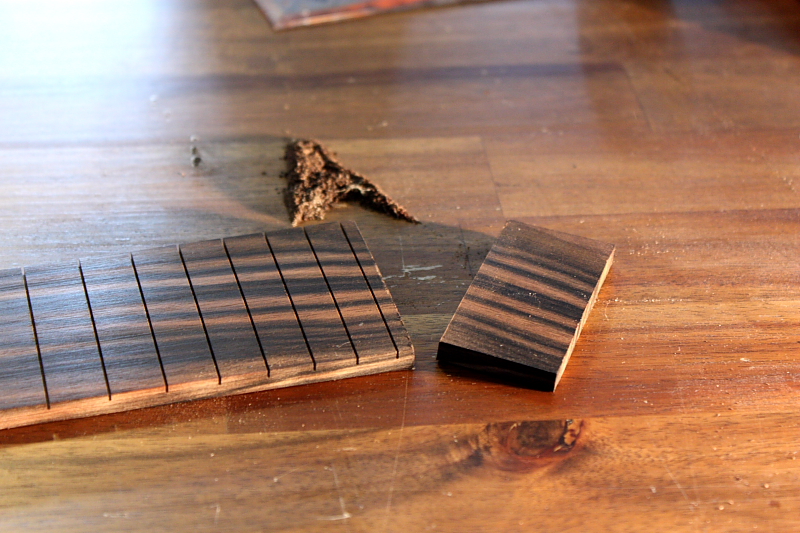

Vor der Inlayarbeit istaber erst einmal Muskelkraft gefragt. Das überstehende Ende war dann doch ein wenig zu lang:

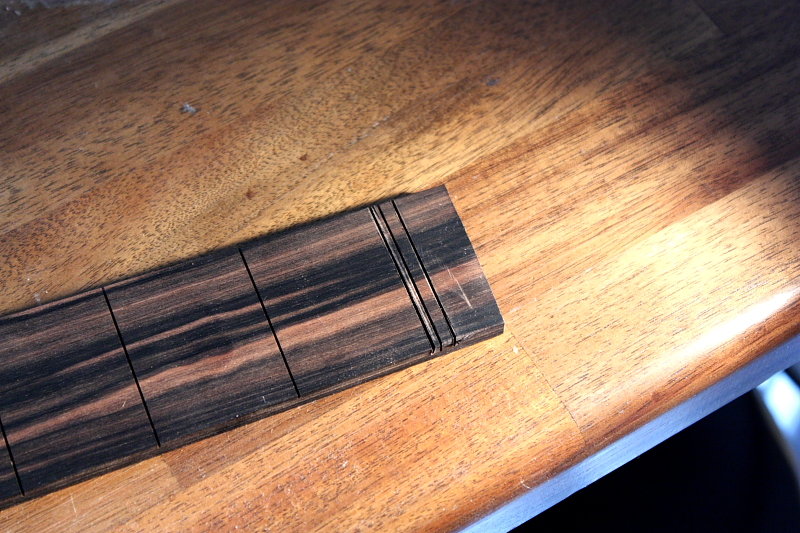

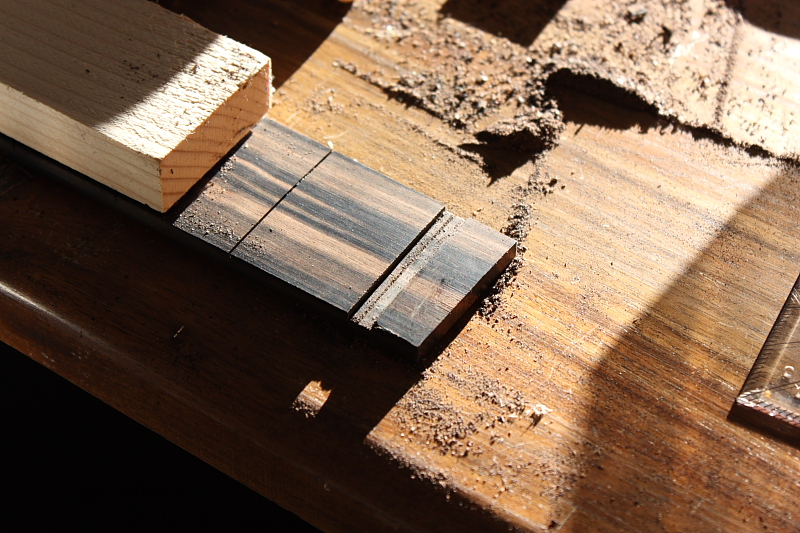

Auch das andere Ende musste einige tiefer gehende Einschnitte hinnehmen:

Das Holz zwischen den Beiden Schnitten habe ich erst grob mit dem Dremel herausgefräst und dann vorsichtig mit Stechbeitel und Feile in die finale Form gebracht:

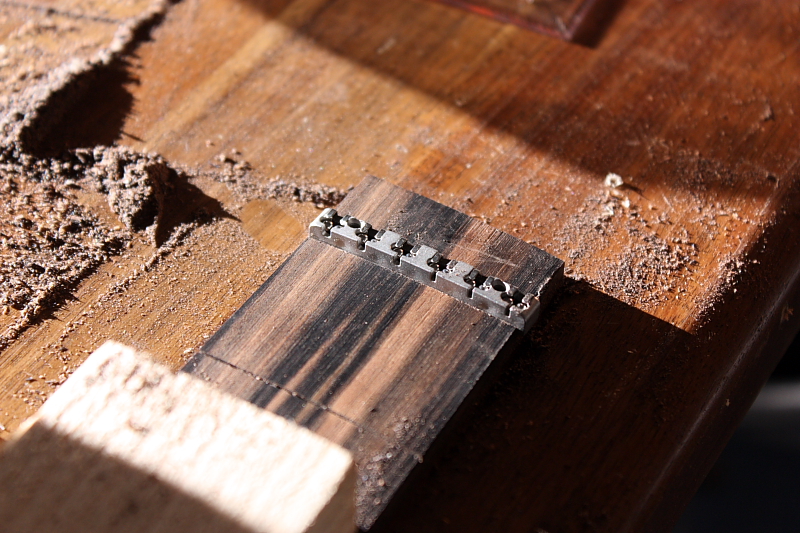

Puh, ich hatte ganz vergessen, wie verdammt hart dieses Holz ist. Der Rollensattel bei der Anprobe:

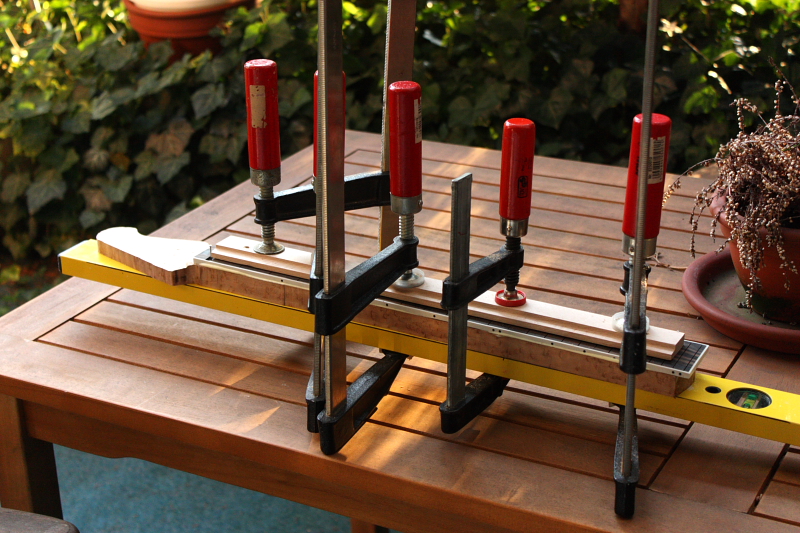

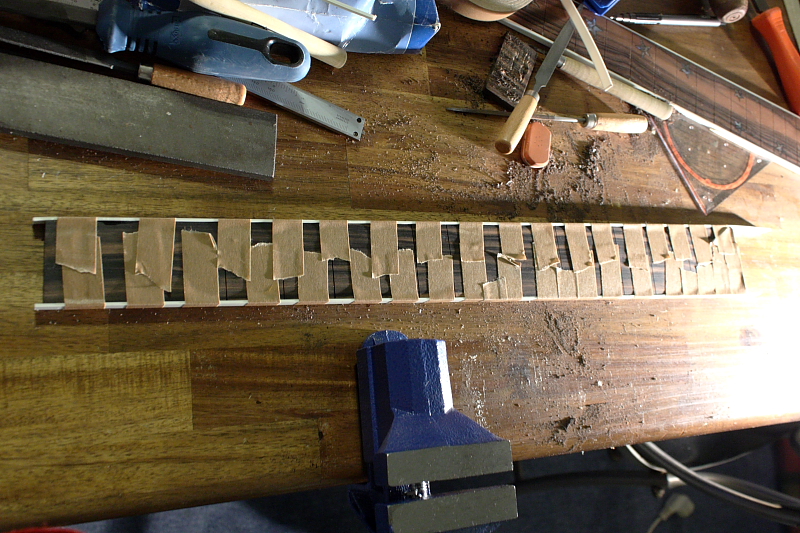

Dann wird die Angelegenheit hübsch eingewickelt:

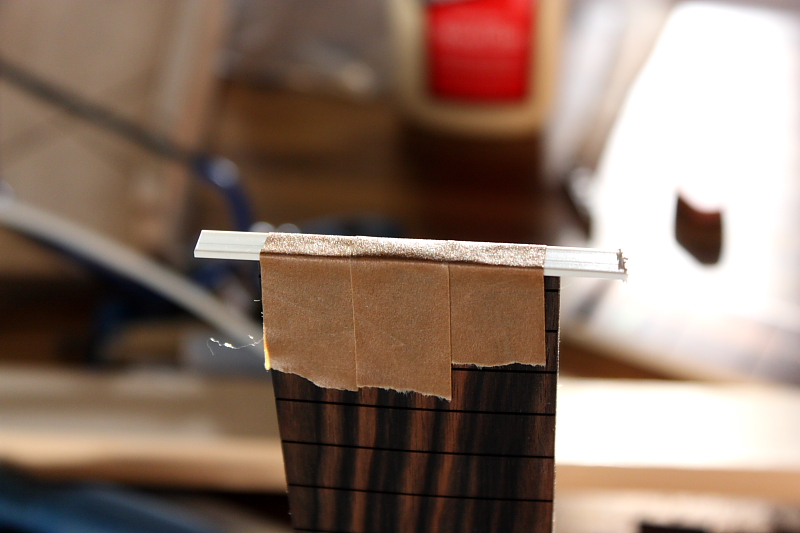

Natürlich auch an den Seiten:

Jetzt muss das ganze erstmal ruhen und ich muss was essen.

---
Edit:

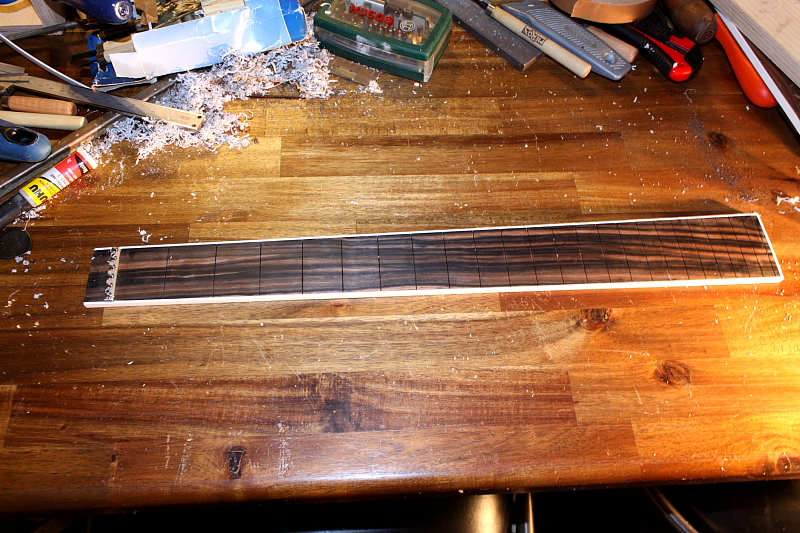

Ich habe das Binding jetzt mal wieder entwirrt und auch schon grob begradigt:

Morgen geht's dann mit den Inlays weiter.



[Don Rollo]

OK, weiter geht's.

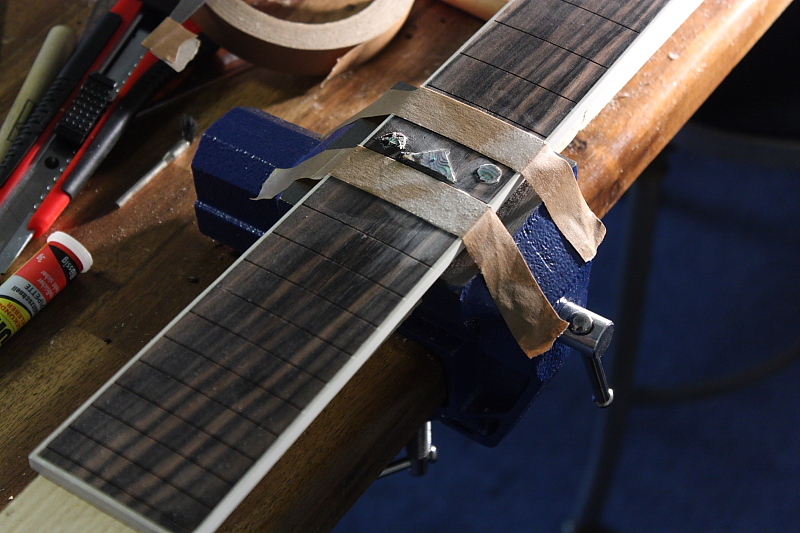

Zuerst musste das Runde in das Eckige:

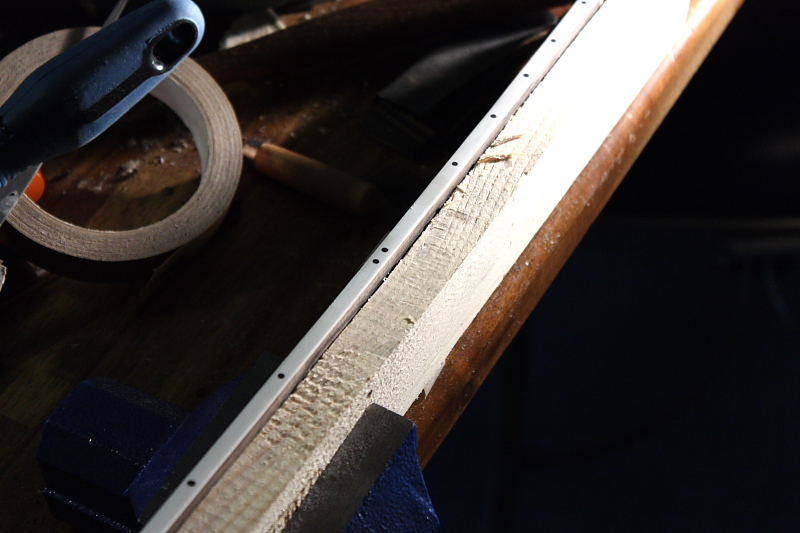

Danach wurde die Luft mit Hilfe schwarzer Plaste aus den Löchern entfernt:

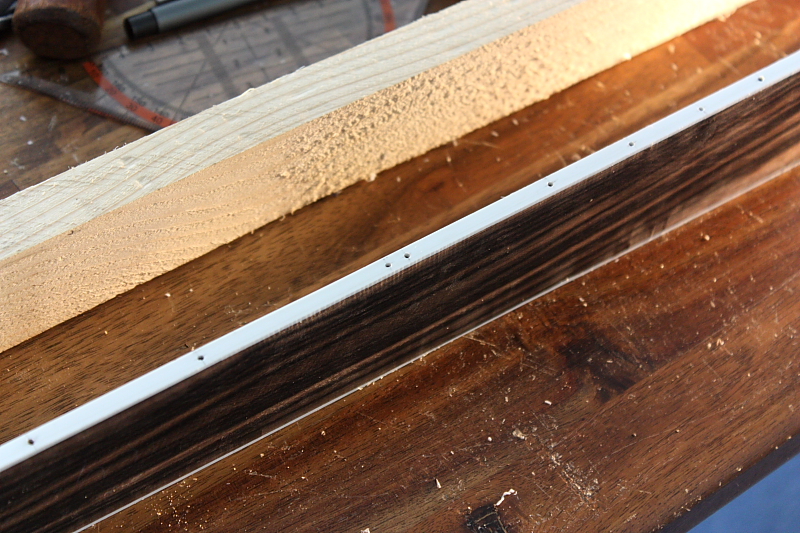

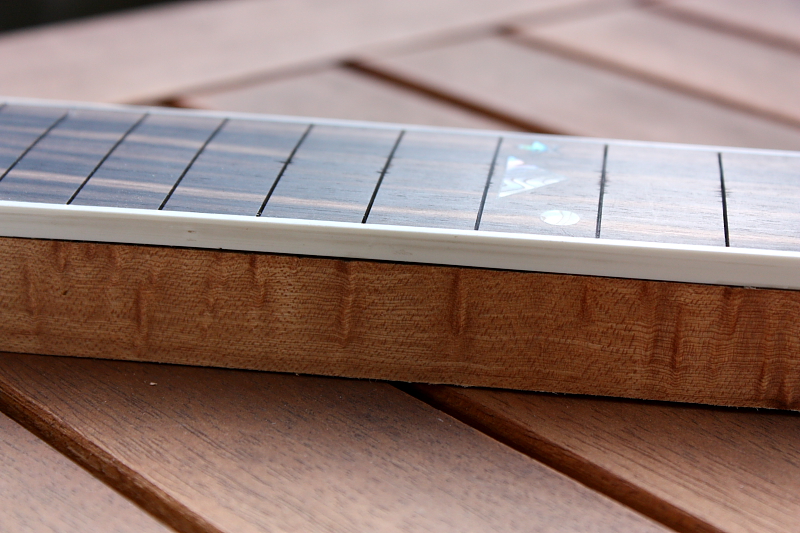

Nach dem aushärten des Klebers habe ich den Überstand gekürzt und das ganze schon mal einigermaßen plan geschliffen:

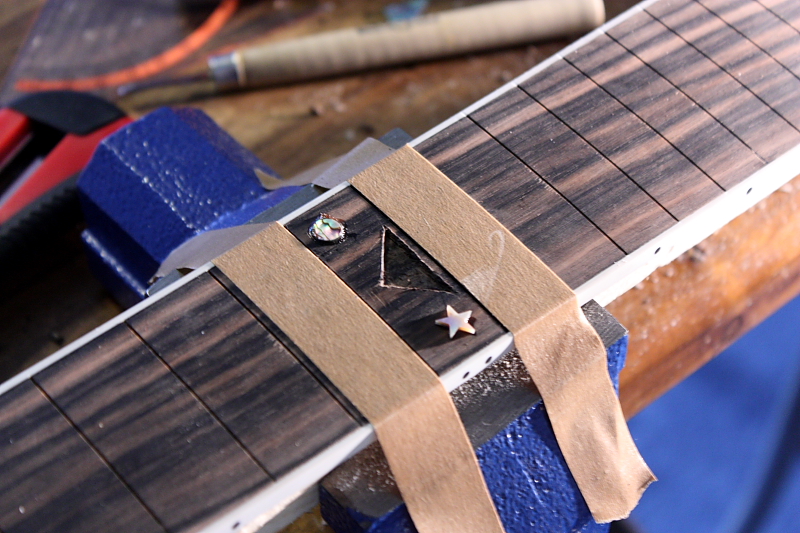

Das gleiche Spiel danach auch oben: Erst ein wenig Luft ins Holz:

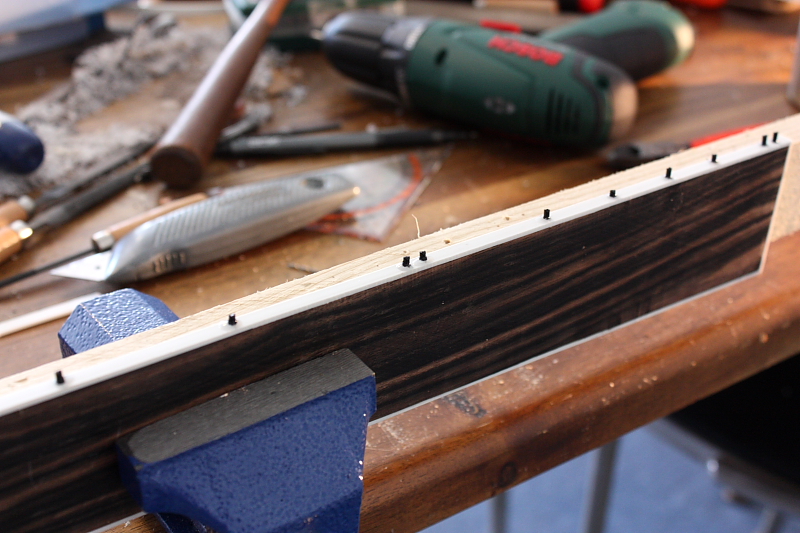

Und dann die Luft durch den Füllstoff ersetzen:

Komisch, das sieht hier irgendwie durch das Licht viel höher aus, als es tatsächlich war. Egal, auch das wurde erstmal grob beigeschliffen:

Der Feinschliff kommt dann zum Schluss, kurz bevor die Bünde drauf kommen.

Eigentlich wollte ich dieses Wochenende schon mit dem Hals angefangen haben aber leider hat das nicht ganz geklappt. Aber das nächste Wochenende kommt ja bald.



[Simon2411]

sher schön, wirklich
freue mich schon auf die fortsetzung der fortsetzung



[cjtonic]

Sehr schön wird das!



[Don Rollo]

Das hoffe ich auch.

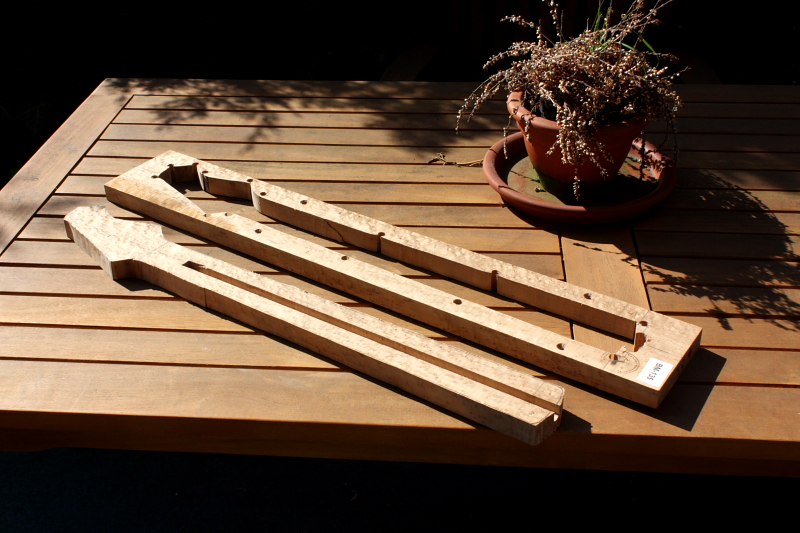

Weiter geht's, aber mit einer kleinen Planänderung. Ich habe nochmal das alte Stück Holz aus dem Keller geholt und mal sorgfältig durchgemessen. Dabei bin ich zu dem Entschluss gekommen, es doch damit zu versuchen. Es wird zwar alles sehr knapp aber es wäre einfach eine riesige Sünde, dieses wunderschöne Stück Holz wegzuwerfen.

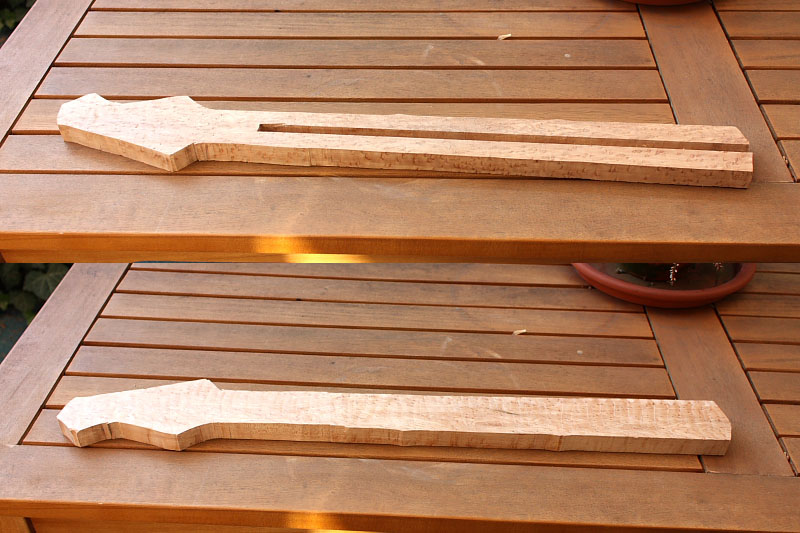

Mitten im Aussägen musste ich damals die Arbeit unterbrechen und das Projekt zur Seite legen. Die Lagerung danach war wohl eher suboptimal und da hat es sich verbogen. Dies war der aktuelle Stand:

Zuerst habe erst einmal das Aussägen fertig gemacht:

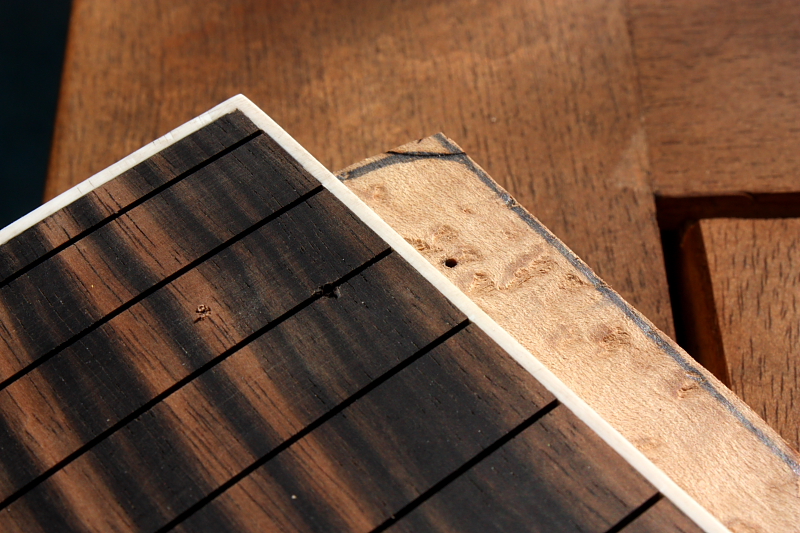

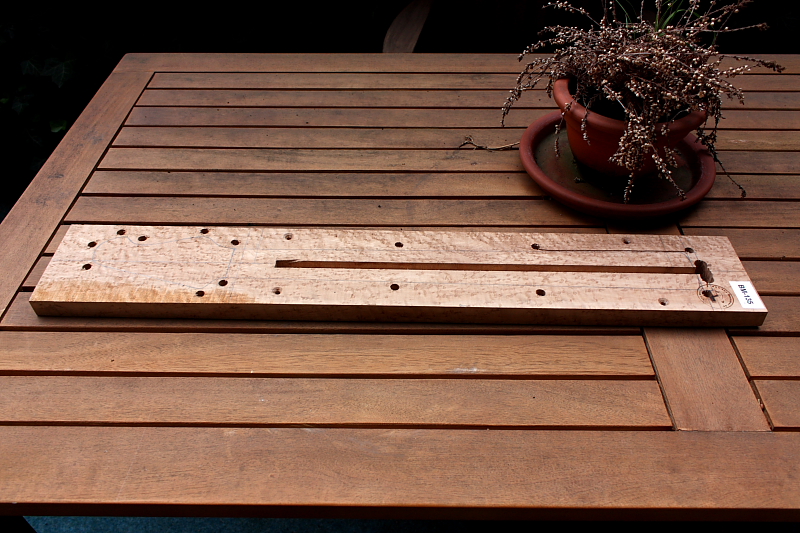

Mit kleinen Löchern in Griffbrett und Hals habe ich die Position markiert, wo das Griffbrett hin soll. Beim Begradigen werden meine Bleistift-Markierungen wahrscheinlich alle verschwinden. So passt dann trotzdem wieder alles zusammen:

Danach habe ich erst die Oberseite vorsichtig plan geschliffen und dann die Unterseite plan gefräst:

Doppelseitiges Klebeband ist einfach eie tolle Erfindung:

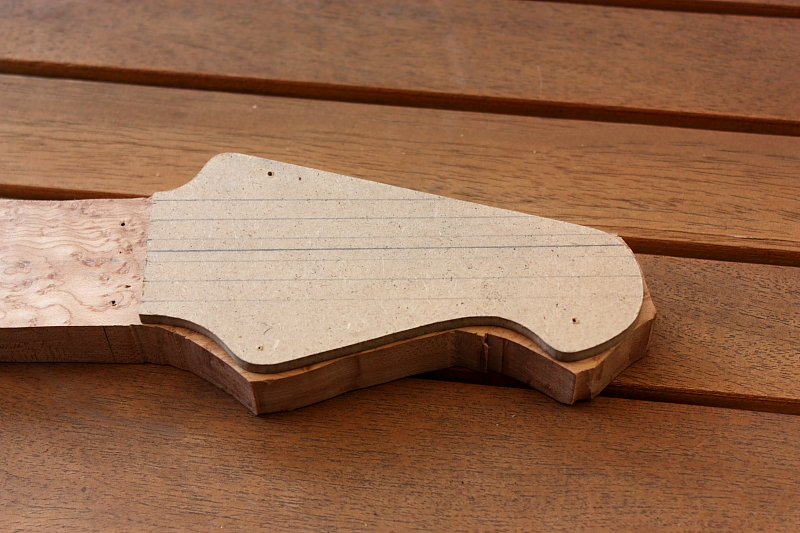

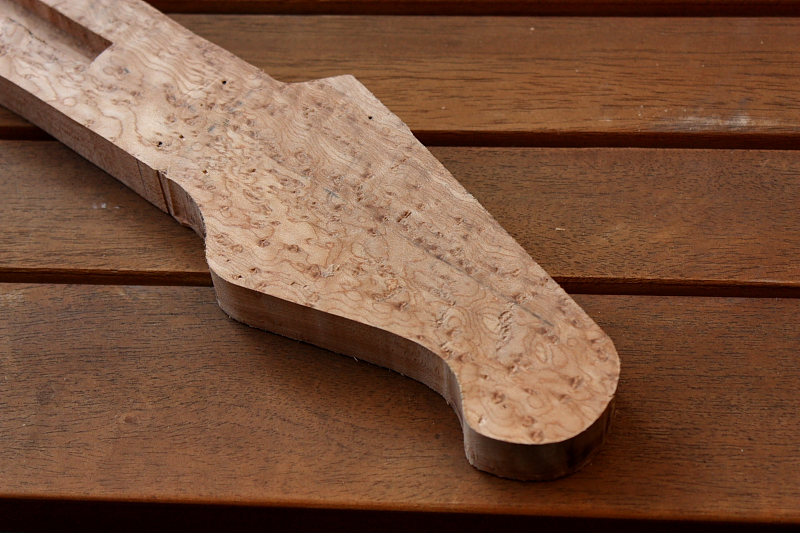

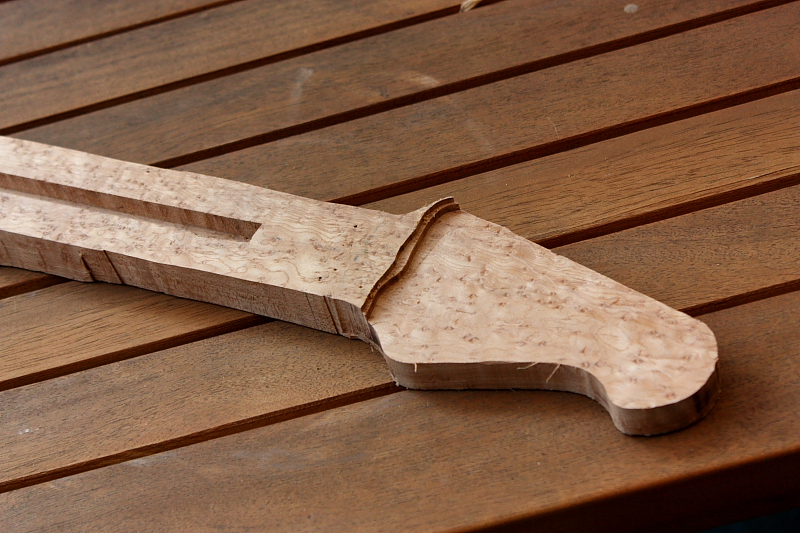

Einmal mit dem Fräser um die festgeklebte Schablone und schon hat der Headstock seine Form:

Und dann noch ein paar mal quer mit dem Fräser und schon passt auch die Dicke (zumindest grob):

]

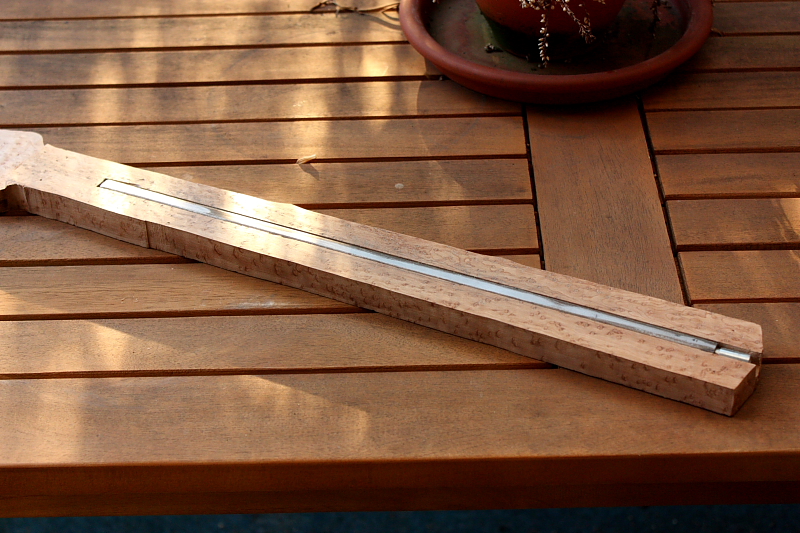

Der Halsstab passt immer noch:

Und kam der Moment der Entscheidung: Diesen Weg fortsetzen oder doch das andere Stück Holz nehmen und von vorne anfangen? Ich habe mich für die erste Variante entschieden.

Das andere Stück Holz wird aber auch noch seine Chance bekommen. .

Jetzt muss das erst mal trocknen und dann geht es mrgen mit dem Shaping weiter. Mal schauen wie das wird - sowas habe ich noch nie gemacht.



[rz259]

Hat das einen speziellen Grund, warum du den Halsstab vom unteren Halsende her einstellbar machst? Ich habe eine Strat, bei der das so ist - glücklicherweise musste ich bisher noch nie dran drehen... wenn ich selbst einen Hals mache, dann will ich das eigentlich eher nicht...

Rudi



[Don Rollo]

Eine speziellen Grund gab es eigentlich nicht, ich habe mich wohl damals einfach an das Original gehalten.

Die MusicMan-Kopfplatten sind ja alle ziemlich klein und da, wo die Schraube raus kommen würde, ist auch noch alles rund. Ein Trussrod-Cover kann man also nicht so einfach anbringen. Ein offenes Loch zum Einstellen würde wohl auch nicht sonderlich schön aussehen. Ich schätze mal, deshalb ist der Zugang bei den MusicMännern unten.

Das mit dem Einstellen wird aber nicht so schlimm. Den Hals werde ich wohl nicht ausbauen müssen, denn ich werde beim Body noch eine kleine Öffnung in die Halstasche machen so dass man die Schraube von der Tonabnehmer-Fräsung aus einstellen kann. Dafür muss man dann zwar den Hals-PU kurzzeitg ausbauen aber so oft fummelt man da ja auch nicht dran rum.



[Simon2411]

sehr schöne arbeit, freut mich das du das alte Stück holz genommen hast
Ich wünsch dir viel Glück beim shaping und freue mich wie immer auf die fortsetzung!!!



[Don Rollo]

Das Glück hat mich wohl ein wenig verlassen.

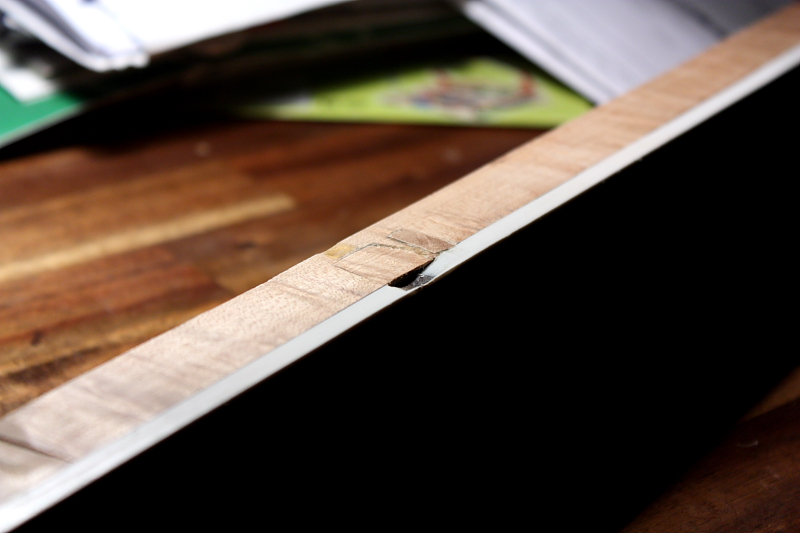

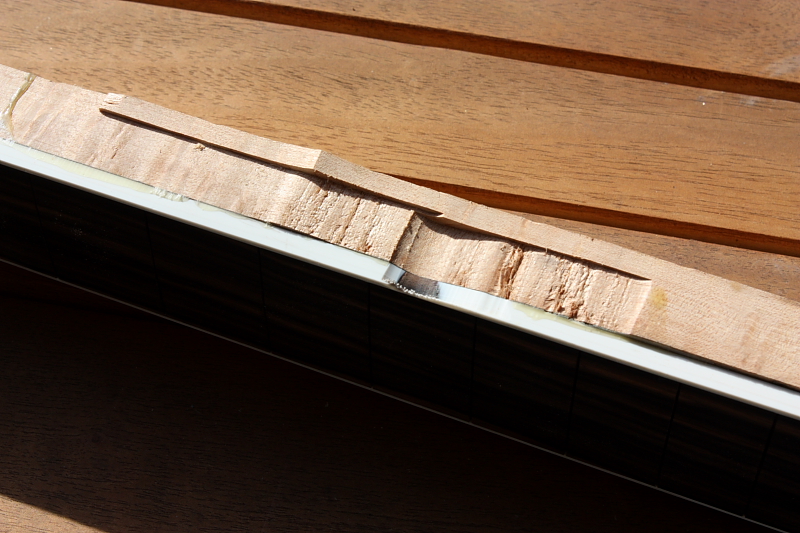

Zuerst hatte ich wohl nicht genug Klemmen oder die Oberfläche war doch nicht perfekt plan. Dadurch habe ich mehrere kleinere Spalten zwischen Griffbrett und Hals:

Das lässt sich nacher sicher noch mit Binding-Masse füllen ohne dass man viel davon sehen wird. Viel schlimmer ist, das beim Begradigen der Hals-Seite der Fräser plötzlich ganz woanders hin wollte wie ich

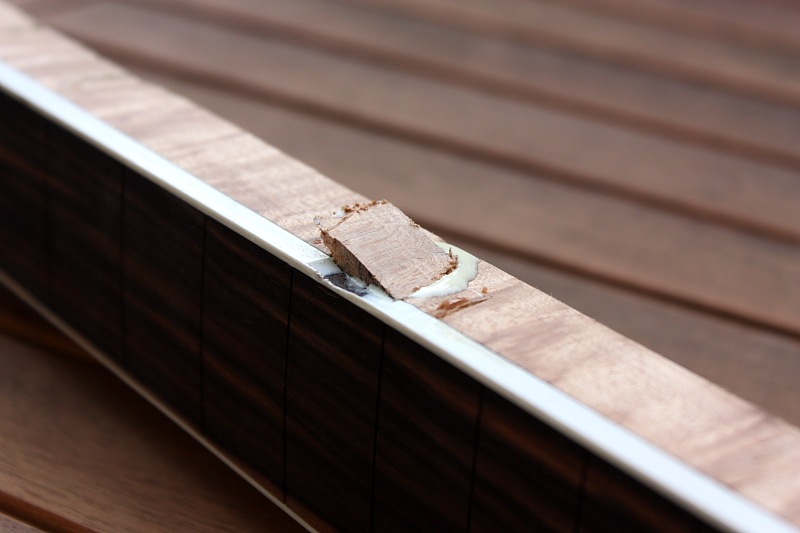

Ich habe jetzt erst mal ein Stück vom Restholz so zurechgefeilt, dass es möglichst gut in das Fräserloch passt und danach eingeleimt. Ich hoffe ja, dass man das nachher nicht so extrem sieht. Bei der wilden Halzmaserung stehen die Chancen aber ganz gut.

Das war natürlich erst einmal frustrierend. Trotzdem habe ich dann nach Plan weiter gemacht, ich hatte eh nichts besseres zu tun.

Erstmal habe ich den Übergang zur Kopfplatte abgerundet:

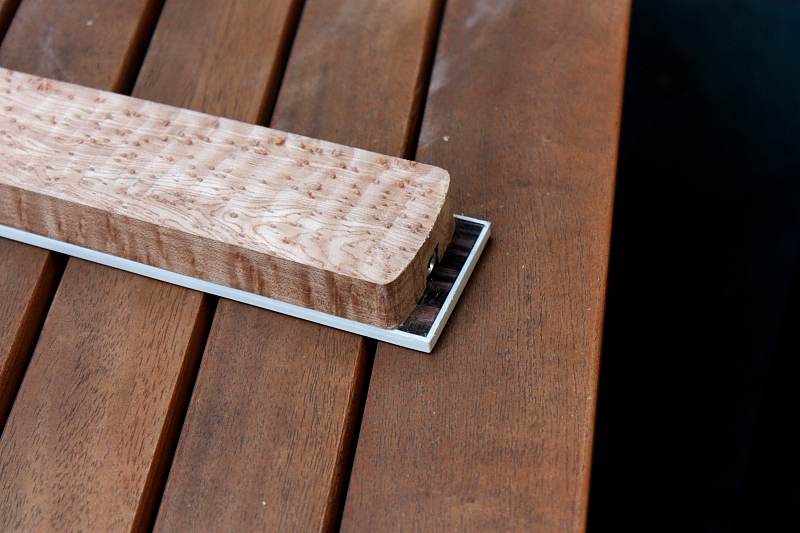

Und den Halsfuss angepasst:

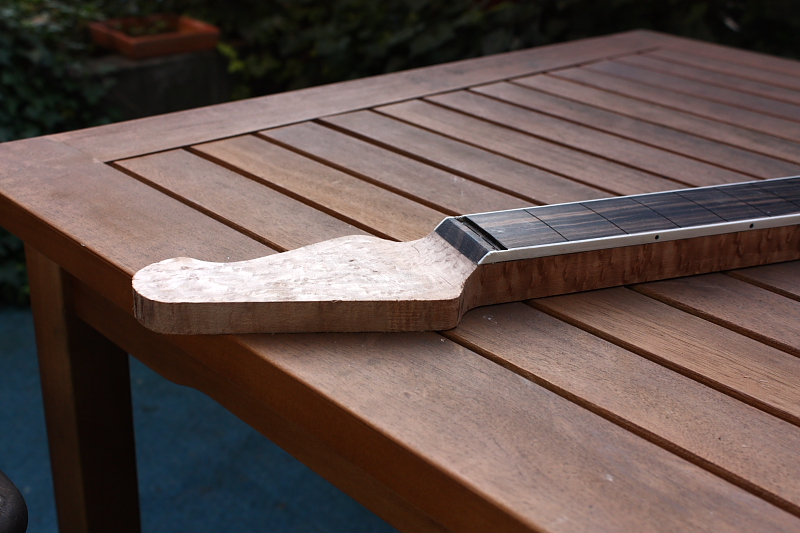

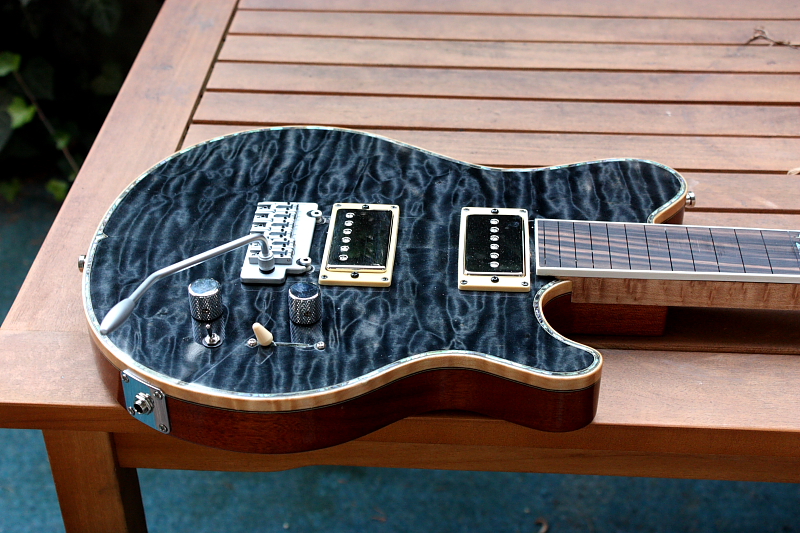

Die Anprobe - das sieht ja trotz allem schon nach Gitarre aus:

Jetzt muss ich erstmal warten, bis meine Füllung ordentlich ausgehärtet ist. Ausserdem habe ich kein Aceton mehr fürs Binding.



[Simon2411]

oha da fang ich ja fast an zu heulen wenn ich das sehe
aber du bekommst das bestimmt noch irgendwie hin!! ...hoffe ich

Die Anprobe sieht aber schon echt gut aus!
und ganz besonders gefällt mir die Lackierung mit dem Binding und das Griffbrett!
Echt hammer!



[rz259]

Hey, ich sehe schon, du bist nicht unterzukriegen - du hast sofort Ideen, wie du das wieder reparieren kannst - genau so muss es sein, nur nicht unterkriegen lassen. Ich finde, die GItarre sieht bisher super aus, da wirst du das kleine Missgeschick beim Hals sicher auch umgehen können - und nach dem Shaping des Halses sieht das dann eh kein Mensch mehr

Rudi



[Don Rollo]

Das hoffe ich auch.

Ich bin da auch eher positiv denkend. Oder um mal einen großen Phiilosophen des letzten Jahrtausends zu zitieren: "We don't make mistakes here, just happy little accidents"

Ich war jetzt aber auch Neugiering und habe die unfreiwilligen Inlays eben mal gerade geschliffen:

Ist gar nicht so schlecht geworden, denke ich. Die Leimstellen werden hoffentlich bei den ganzen Vogelaugen nicht so auffallen. Mal schauen, ob ich das Binding auch wieder gut aufgefüllt kriege.



[Simon2411]

na das sieht doch schon ganz anders aus
das wird schon ^^



[rz259]

Schlimmstenfalls musst du das Binding nochmal neu machen - aber am Halsrücken wirst du nach dem Shaping vermutlich nichts mehr sehen... bin schon gespannt!

Rudi



[AndiMandi]

Bin grade eher zufällig auf den Thread hier gestoßen und muss sagen, das durchlesen hat mir die Zeit bis zum Feierabend doch seeehr versüßt
Richtig richtig gut die ganze Sache. Bewundere vorallem die Ausdauer, mit der du dieses Projekt betreibst. Hast du eigentlich irdend eine Spezielle Erfahrung/Ausbildung in der Holzbearbeitung, oder war das alles so Learning by Doing? ^^
Was benutzt du so für Werkzeug? Will nächstes Jahr auch mit so einem Projekt beginnen und bin jetzt schon fleißig auf der Suche nach Anregungen und Tips und Tricks .
Immer weiter so, bin schon seeehr auf das Ergebniss gespannt!!

Gruß, Andi



[Don Rollo]

Hi Andi,

ich hoffe, wie sehen dein Projekt auch hier.

Eine Ausbildung in der Richtung habe ich nicht wirklich. Ich bin eigentlich ein reiner Schreibtischtäter (Programmierer) aber ich hatte schon immer viel Spass am Basteln und Spass daran, etwas neues zu lernen. Das ist einfach ein toller Ausgleich für die Kopfarbeit.

Mein Werkzeugpark ist nicht besonders ausgefallen. Bohrmaschine, Akkubohrer und Stichsäge sind ja in den meisten Haushalten anzutreffen. Ein Dremel ist zum Basteln auch nicht unüblich. Die Oberfräse ist da schon eher ein Exot im normalen Haushalt aber das ist wirklich ein tolles Gerät - nicht nur zum Gitarrenbauen. Das ist aber auch ein Gerät, vor dem man nicht genug Respekt haben kann. Ansonsten habe ich noch so einiges an Handwerkzeugen. Da kann man aber wirklich alles erst nach und nach kaufen oder irgendwo ausleihen, wenn man es wirklich mal braucht.

Was ich gelernt habe, ist das man immer bereit sein muss zu improvisieren. Dafür gibt es dann einige Sachen, die man immer zur Hand haben sollte, wie zum Beispiel: Gaffa-Tape, doppelseitiges Klebeband, Sekundenkleber, Gummibänder, Gefäße aller Art, Holzstückchen in unterschiedlichen Größen, diverse Klemmen und so weiter. Ein trockener Arbeitsplatz, wo man auch mal etwas festklemmen oder über Nacht liegen lassen kann ist auch nicht übel.

Ein bisschen weiter bin ich auch gekommen. Ich habe jetzt das Loch im Binding die ganze Woche über mehrmals mit Binding-Masse gefüllt und dann wieder abgeschliffen. So langsam sieht das wieder ganz passabel aus. Am Wochenende mache ich wieder ein paar Bilder.



[gitarrero!]

Oder um mal einen großen Phiilosophen des letzten Jahrtausends zu zitieren: "We don't make mistakes here, just happy little accidents"

Bob Ross.
