Mein Selbstbau-Amp...

[JoeCoo]

wahnsinn!! ich bin sowas von neidisch! geht alles an dem? also läuft alles so wie vorgestellt? du hast nen loch in der platine. *g*



[ForesterStudio]

schaut sehr geil aus
Kommt da noch n schriftzug etc auf die scheibe? oder beleuchtung innen rein?



[hoss]

Fantastisch, großartig, perfektes Design.



[warwicki]

@ fgli:
Gibst den ganzen Kram mal als Doku? Weil 50W mit EL34ern klingt gut
Außerdem gefällt mir das, was du da schon gebastelt hast
Also, tu nach Möglichkeit mal Unterlagen raus
Ansonsten noch: Respekt!

MfG



[Pitti]

Kann meinen Vorrednern nur zustimmen, sieht echt super aus.



[knoopas]

sehr geil...
mehr worte wollen noch nicht rauskommen...
doch noch eins: samples??
grüße,florin



[Sam Razr]

GEIL! Mach noch ein Direktes Bild von der Vorderseite



[Bierschinken]

Feines Kistchen!

Sag mal, täusche ich mich oder sind für die ECC´s keine Abschirmbecher vorgesehen!? Hoffentlich geht das gut....

Ein Foto von der Front wäre wirklich interessant, damit man ma die Features sieht
Ausserdem fänd ich das Innere ganz interessant!



[Krehlst]

also ein wirklich feines teil, meinen glückwunsch...winkt da eine ampbaukarriere?

nee, erhlich ein echt heißes ding, das du dir da zusammengezimmert hast, wenn ichs mal so sagen kann.



[Pleasure Seeker]

Ich will ihn auch hören, lecker aussehen tut er ja schon Saubere Arbeit!



[fgli]

danke fuer das lob!

@warwicki: was willst du denn wissen?
@Sam_Razr: mach ich
@badreligion: ja, da bin ich noch am ueberlegen, aber erstmal brauch ich dann 'nen Namen
@bierschinken: fotos vom inneren sind weiter oben im thread irgendwo, viel hat sich da nicht mehr geaendert (glaub ich). mit den abschirmbechern.. mal ausprobieren
@krehlst: naja, karriere wohl eher nicht, da muesste erstmal einiges "rationalisiert" werden, und mir sind im laufe der zeit schon einige dinge aufgefallen die besser sein koennten

zu den samples: muss ich mal sehen, bin auch noch dabei, die vorstufe etwas umzubauen



[PYRO]

Auch von mir ein dickes Lob! Haste super gemacht



[OneStone]

Die Vorstufen müssen ned zwingend abgeschirmt werden, höchstens die erste, sonst kannste unter Umständen Radio hören.
Das Holzgehäuse da sieht einfach nur noch geil aus! Aber bitte mach da, wo der AÜ fehlt, ne Blindplatte drauf, das sieht so nach Baustelle aus ^^.



[wodim]

das du dir da baust. Deshalb verstehe ich nicht ganz, was dich an meinem noch interessieren könnte - klärst du mich mal auf?

Gruß Hartmut

https://www.musiker-board.de/vb/amps-boxen/166572-amp-konzeptstudie-diskussion-post1878513.html



[fgli]

das du dir da baust. Deshalb verstehe ich nicht ganz, was dich an meinem noch interessieren könnte - klärst du mich mal auf?

Gruß Hartmut

https://www.musiker-board.de/vb/amps-boxen/166572-amp-konzeptstudie-diskussion-post1878513.html

ich sag da jetzt mal nichts zu...


Ach ja, ich hab die Tage das mal durchgerechnet, insgesamt hab ich so 450 Euro ausgegeben, wenn ich nichts vergessen hab. Geht eigentlich...

Die Platte ist jetzt drauf @OneStone

Mehr Bilder kommen auch noch



[ForesterStudio]

*mehr bilder will und va auf ein schönes logo wart*



[fgli]

Klar, kommt ja.

nur, ich finde auf einmal die zerre scheusslich. (plan: http://www.kockmann-paderborn.de/guitarsamps/50wroevo.gif). ziemlich wenig gain irgendwie, kein schoener crunch..
habe schon ein bisschen experimentiert, diode rausnehmen etc, wurde aber fast noch schlimmer dadurch..
also, leute mit tipps vor



[Bierschinken]

was stört dich primär am crunch?



[LordWimsey]

Heute ist das letzte Paket angekommen, die Trafos. Mein Kollege und ich bauen uns einen
ax84 P1 eXtreme (ein bisschen modifiziert).

Ich habe auch vor, den ganzen Ablauf schön zu dokumentieren und hier zu posten. Das ist unser
erster Amp, allerdings sind wir E-Technisch nicht gänzlich unbewandert (studiere Mechatronik)
und ein erfahrener Amp-Bauer steht uns gegen Pizza und Bier zur Seite.

Mein Bericht soll sich an Unerfahrenere richten, die wie ich von vielen kleinen Detailproblemen
geplagt sind. Das fängt schon damit an: Ich brauch nen Widerstand. 220K, OK. Reichelt.de aufgeschlagen
und nachgeschaut. Da gibt es dann 10 verschiedene Sorten und Arten und schon ist man verunsichert.
Solche und andere Probleme (und unsere Lösung) sollen dann beschrieben werden, so dass Anfänger
dadurch eine Hilfe erhalten sollen.

Was mir also bisher am meisten zu schaffen gemacht hat, war die Auswahl der Teile. Unser Amp
sollte möglichst einfach gehalten werden, am besten nichts kosten und geil klingen. Tja...
Unsere Bestellliste werde ich dann mitposten, wenn ich anfange, die Doku zu schreiben. Wir haben
nur in drei Geschäften bestellt, und die Kosten ohne Holz, Speaker und Bezugstoff, also für den
nackten Amp liegen bisher bei 140€, aber inkl. Trafos, Potiknöppe. Chassis wird selbst gebaut.
Wenn der Amp hinterher ausreichend geil ist, wird ihm noch ne Frontplatte der Schaeffer AG für 35€ spendiert.

Der P1 eXtreme ist ein Amp mit 2 Röhren, einer ECC83 in der Vorstufe und einer EL34 in der Endstufe
(Class A Betrieb). Er wird eine Ausgangsleistung von etwa 12 oder 13 Watt haben und soll in ein
Combo Gehäuse gebaut werden, für das wir uns noch Speaker aussuchen müssen.
Dabei hab ich was günstiges mit hohem Wirkungsgrad im Auge, das mehr Rock als Metal, aber alles
einigermaßen können sollte. (Eminence Wizard, Governor oder so???

Naja. Ich meld mich wieder.

Peter

Edit: info über den P1 gibts natürlich unter http://www.ax84.com, das sollte schon hier mit beistehen, finde ich.



[fgli]

was stört dich primär am crunch?

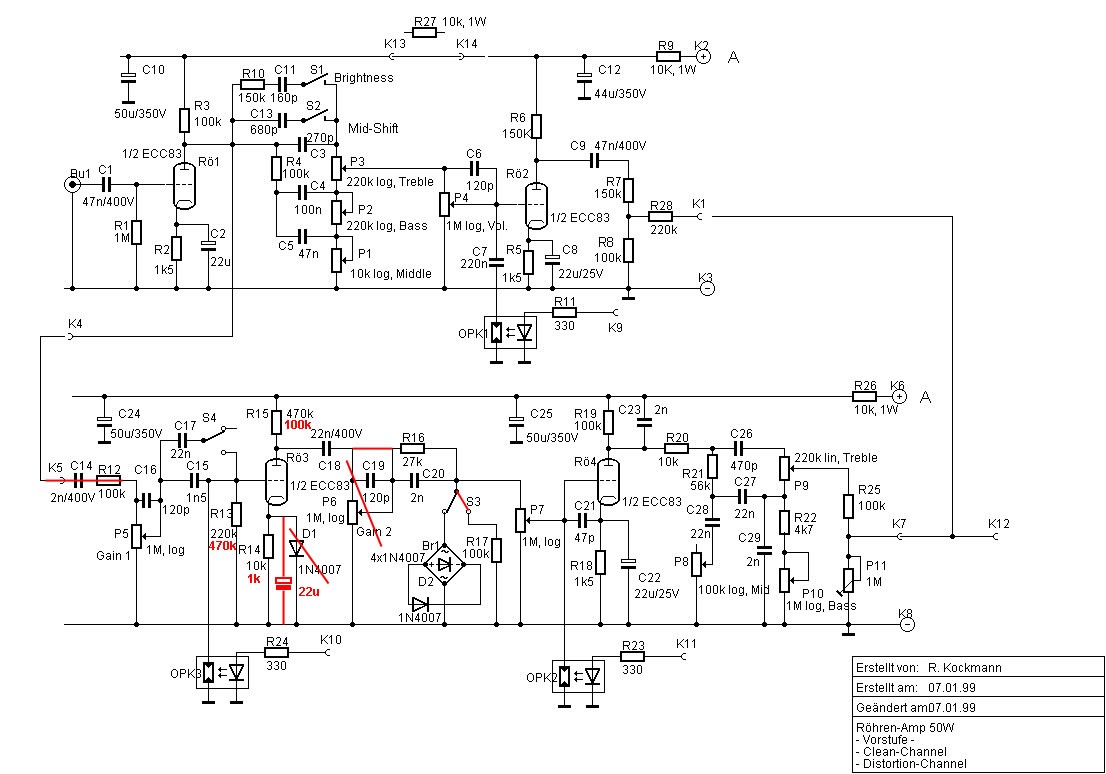

na ja, entweder es ist fast clean oder der klang ist sehr komprimiert. ich hab' jetzt schon ein paar dinge geaendert (s. anhang), jetzt ists schon besser.

(...)

Peter

sehr schoen, das klingt ja schon super, aber mach am besten einen neuen thread auf, das wird glaube ich sonst zu unuebersichtlich
