Hallo,
erstmal vielen Dank an alle Experten da draussen für die vielen nützlichen Tips rund um die Jet City Amps.
Ich habe mir letzten Herbst einen gebrauchten JCA22H zugelegt und bin schwer begeistert von dem Teil.
So viel mal vorweg
Mein ursprünglicher Gedanke war, mir irgendein Vollröhren-Amp der 10-50W Klasse zum Basteln zu besorgen.
Somit habe ich dann ein paar Wochen lang immer mal bei Ebay geschaut ob da irgendein vergurktes Ding zu kriegen ist,
an dem man sich austoben kann.
Da ich aber andererseits auch kein Bock hatte, im schlimmsten Fall festzustellen das z.B. ein Transformator im Eimer ist,
wurde der Plan etwas geändert.
So kam die Überlegung mir einen günstigen Amp zu suchen, der zunächst mal technisch in gutem Zustand ist und sich für Experimente eignet.
Also auf Schaltpläne und diverse Berichte aus der Praxis zurückzugreifen habe ich als klaren Vorteil angesehen.
Somit bin ich letzlich auf den JCA22h gekommen.
Dazu kam, das ich bisher noch keinen Amp mit EL84 Endstufe hatte.
Im Oktober 2015 hatte ich das Teil dann zu hause stehen und ich wußte gleich, das die Entscheidung die Richtige war.
Nach dem ersten Check im Proberaum an einer 4x12" Marshall-Box habe ich erstmal die Ohren angelegt
und war erstaunt was für ein Feuerwerk aus dem Ding kommt.
Allerdings muß ich auch sagen, das mir der Gain zunächst viel zu krass daher kam.
Der Regelbereich der Gain-Potis war mir ebenfalls zu limitiert...
Also eigentlich setzte die Zerre mit meinen Gitarren sehr früh ein und konnte dann noch über sehr viel Gain bis wahnsinnig viel Gain variert werden
Da ich eigentlich keine Bodentreter mehr verwende, sondern meinen Sound weitestgehend über den Amp einstelle, war mir das zu krass.
Ausserdem finde ich es super, durch dynamische Spielweise auf der Gitarre den Grad der Verzerrung mit zu beeinflussen.

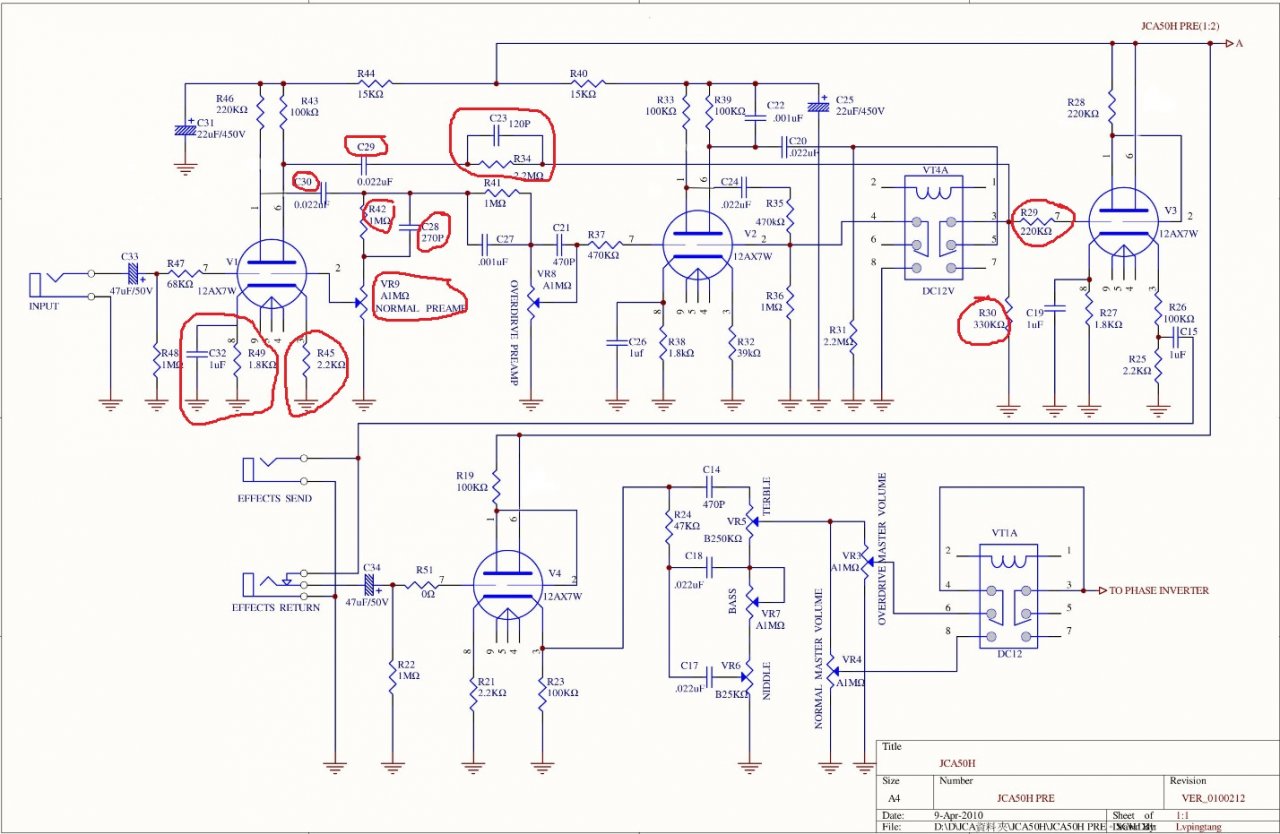

Somit habe ich mich zunächst mal etwas mit der Schaltung des Amps und den Röhren-Grundschaltungen auseinander gesetzt.
Relativ schnell war für mich auch klar, das ich nicht das ganze Grundsetup verbiegen wollte.
Daher habe ich mich zunächst auf Basics konzentriert:
1. V6 und V7 tauschen und Bias einstellen
2. Erste Gain-Stufe etwas "zähmen"
3. V1 und V2 tauschen
Die Modifizierungen in der Schaltung sind bisher als marginal zu bezeichnen und bestehen derzeit eigentlich nur in der Änderung von R6 auf 150KOhm.
Bei den Röhren hab ich dann allerdings einiges umgesteckt, so das ich in der Vorstufe nun folgendes Setup habe:
V1 = 12AT7 (Electro Harmonix)
V2 = 12AT7 (Electro Harmonix)
V3 = 12AX7 (orig. Shuguang)
V4 = 12AX7 (orig. Shuguang)
V5 = ECC803S (JJ, long-plate Version der ECC83)
In der Endstufe habe ich dann ein gematchtes Pärchen gesteckt und den Bias justiert:
V6 = EL84 (JJ, Bias ~ 18mA)
V7 = EL84 (JJ, Bias ~ 20mA)
Bei meinem JCA22H liegt dann bei diesen Biaswerten eine Spannung von ca. -13,8V (gegenüber GND) am Testpunkt an.
Die Einstellung des Bias habe ich übrigens über die indirekte Methode gemacht (Strom über das ohmsches Gesetz errechnet).
1. Den Widerstand der beiden Primär-Wicklungen des Übertragers im spannungslosen Zustand gemessen.
(muss nach Erwärmen der Endstufe wiederholt werden)
Die Primärwicklungen haben übrigens durch die Wickeltechnik einen unterschiedlichen ohmschen Widerstand.
Daher unbedingt immer beide Wicklungen ausmessen!
2. Danach dann mehrfach die Gleichspannung an beiden Punkten gemessen (V6, blaues kabel / V7, braunes Kabel / Mittelanzapfung, rotes Kabel).
Nach dem Einschalten und einer kurzer Aufwärmphase einmessen und justieren.
Dann ca. 30 min Spielen und die Volume-Regler alle komplett zurückdrehen.
Spannung erneut messen und eventuell Bias nachjustieren.
Letzte Woche hab ich dann noch mal C6 entfernt um zu sehen, wie sehr sich das auf die Höhen im Overdrive Kanal auswirkt.
Ist auf jeden Fall auch ein cooler Sound, ist mir auf Dauer aber etwas zu dumpf.
Daher werde ich hier noch den goldenen Mittelweg suchen oder einen Schalter einbauen
Während ich mich mit der Schaltung und dem Layout auseinander gesetzt habe, ist ein detaillierter Bestückplan entstanden.
Vielleicht ist dieses Dokument auch für andere hilfreich, daher stelle ich den Plan hier mal rein.
Auf jeden Fall kann man prima darin rumkrickeln und Notizen zu Messungen oder Umbauten machen.
Keep on rockin'
scholbert
