Ich will auch ne Tele, oder so ähnlich

Die goldenene Hardware passt einwandfrei :great:

Danke, bei der Drehvorrichtung habe ich mich etwas an deiner Turner orientiert!

Servus Matze,

kannst du vielleicht ein paar Detailbilder der Drehvorrichtung hochladen und die Funktionsweise erklären? Was hat es mit der Federvorspannung auf sich? Finde das super interessant und insgesamt auch eine höchstprofessionelle Umsetzung!

Beste Grüße
Alex

  • Gefällt mir
Reaktionen: 1 Benutzer

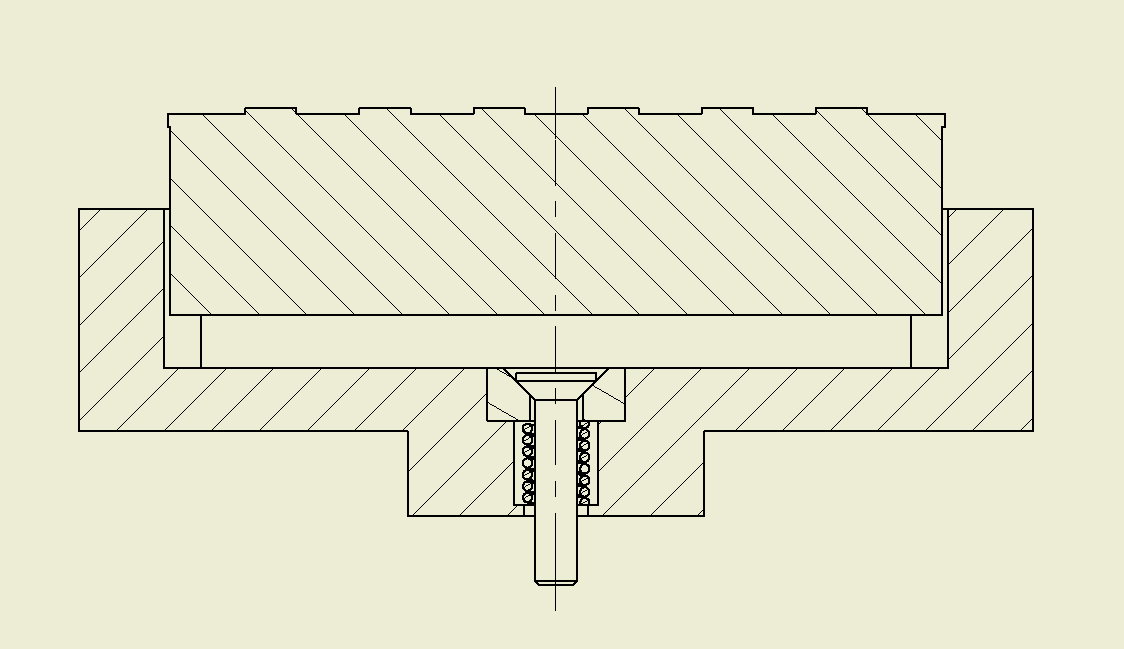

Anbei mal ein Schnitt des Aufbaus. Die Feder erhöht lediglich die Kraft auf den Drehteller, damit dieser nicht zu locker ist. Nur mit Schraube könnte sich auf Dauer lockern

  • Gefällt mir
Reaktionen: 1 Benutzer
Anbei mal ein Schnitt des Aufbaus. Die Feder erhöht lediglich die Kraft auf den Drehteller, damit dieser nicht zu locker ist. Nur mit Schraube könnte sich auf Dauer lockern
Anhang anzeigen 668239

Servus Matze,

vielen Dank für die Grafik! Die Halterung hast du dann so in der Fräsung versenkt, dass du ihn quasi bis zu einem bestimmten Winkel nach rechts beziehungsweise links drehen kannst, sprich von "Fender-Typisch" mit den Treble-Saiten zu dem Gurtknopf gekippt als auch Richtung Hals? Hast du die Gewindeschraube mittels Einschlaghülse befestigt oder wie verhält sich das mit der Feder? Entschuldige die ganze Fragen, aber finde diese Konzeption einfach genial und würde sie auch gerne mal bei einem Selbstbau von mir verwirklichen.

Beste Grüße & vielen Dank
Alex

Hallo Alex,

die Schraube ist, anders als auf der Zeichnung, eine ordinäre Holzschraube, die direkt in den Body geschraubt ist. Im Body selbst ist eine Tasche eingelassen, die eine Pickup- Drehung von Fender-typisch bis "entgegengesetzt" zulässt. Die Feder drückt sich an der "Schraubenpitte" (quasi Unterlegscheibe) ab und drückt die Pickuphalterung gegen den Korpus.

Keine Ursache, gerne doch! :)

  • Gefällt mir
Reaktionen: 1 Benutzer

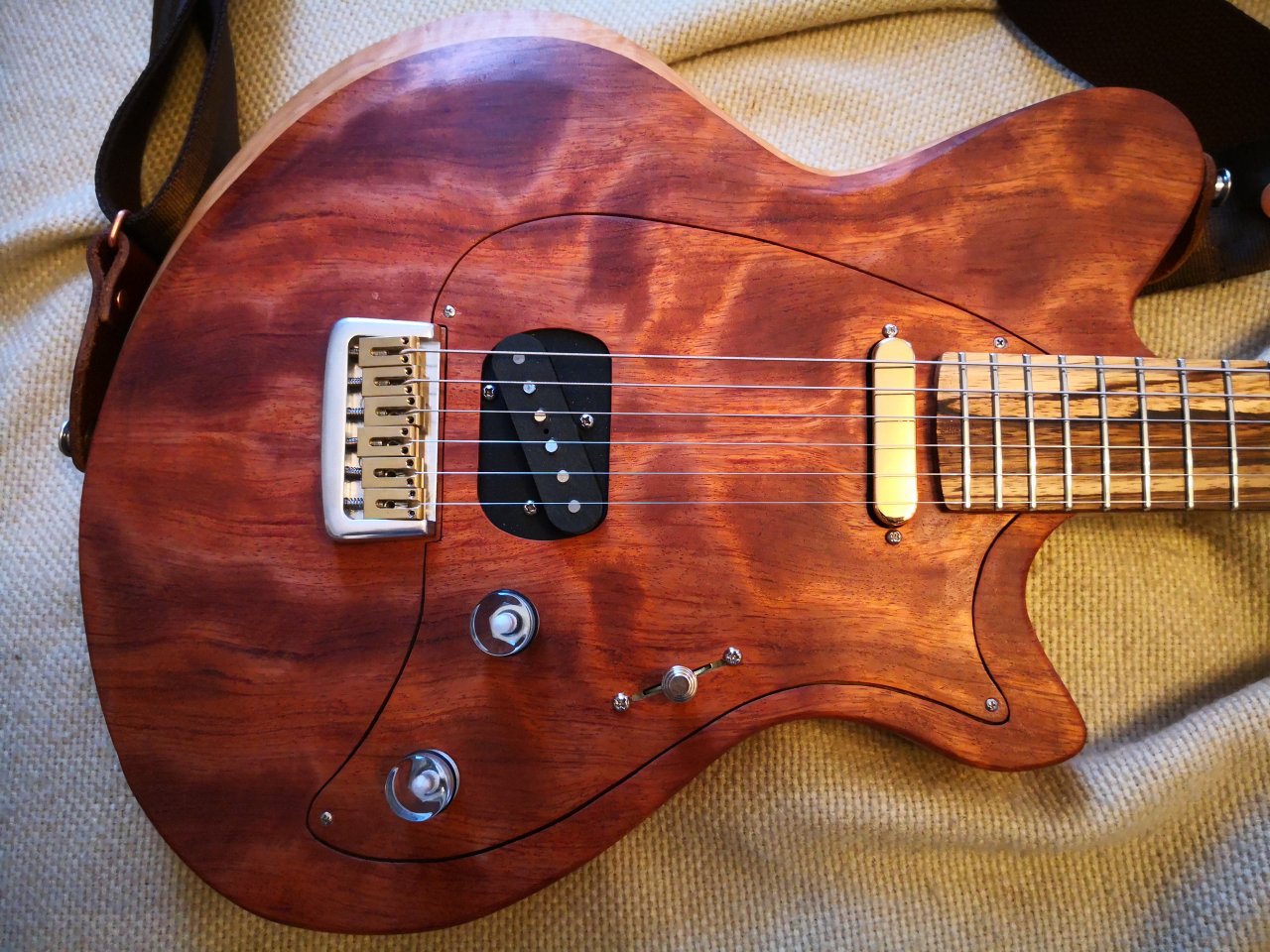

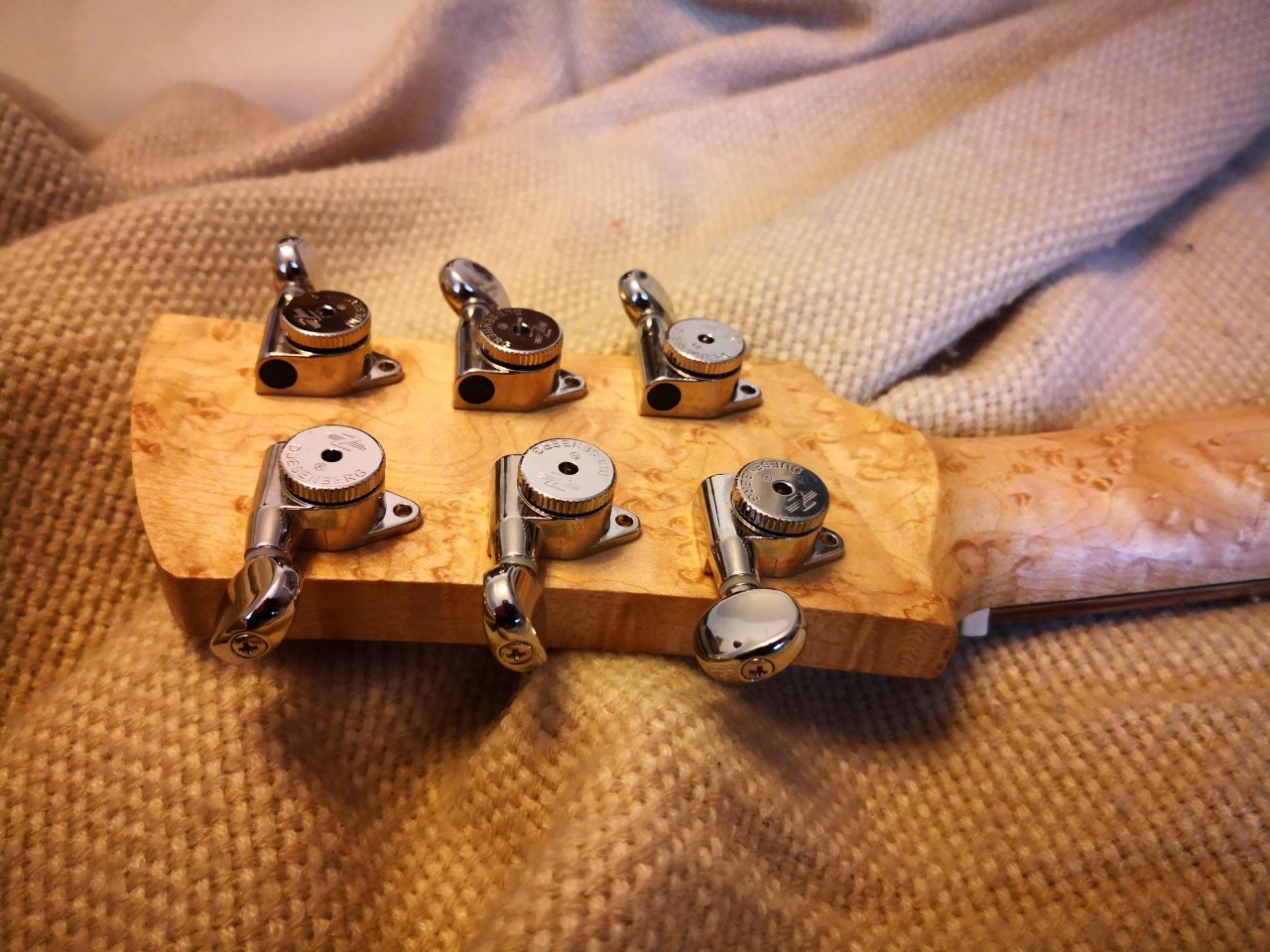

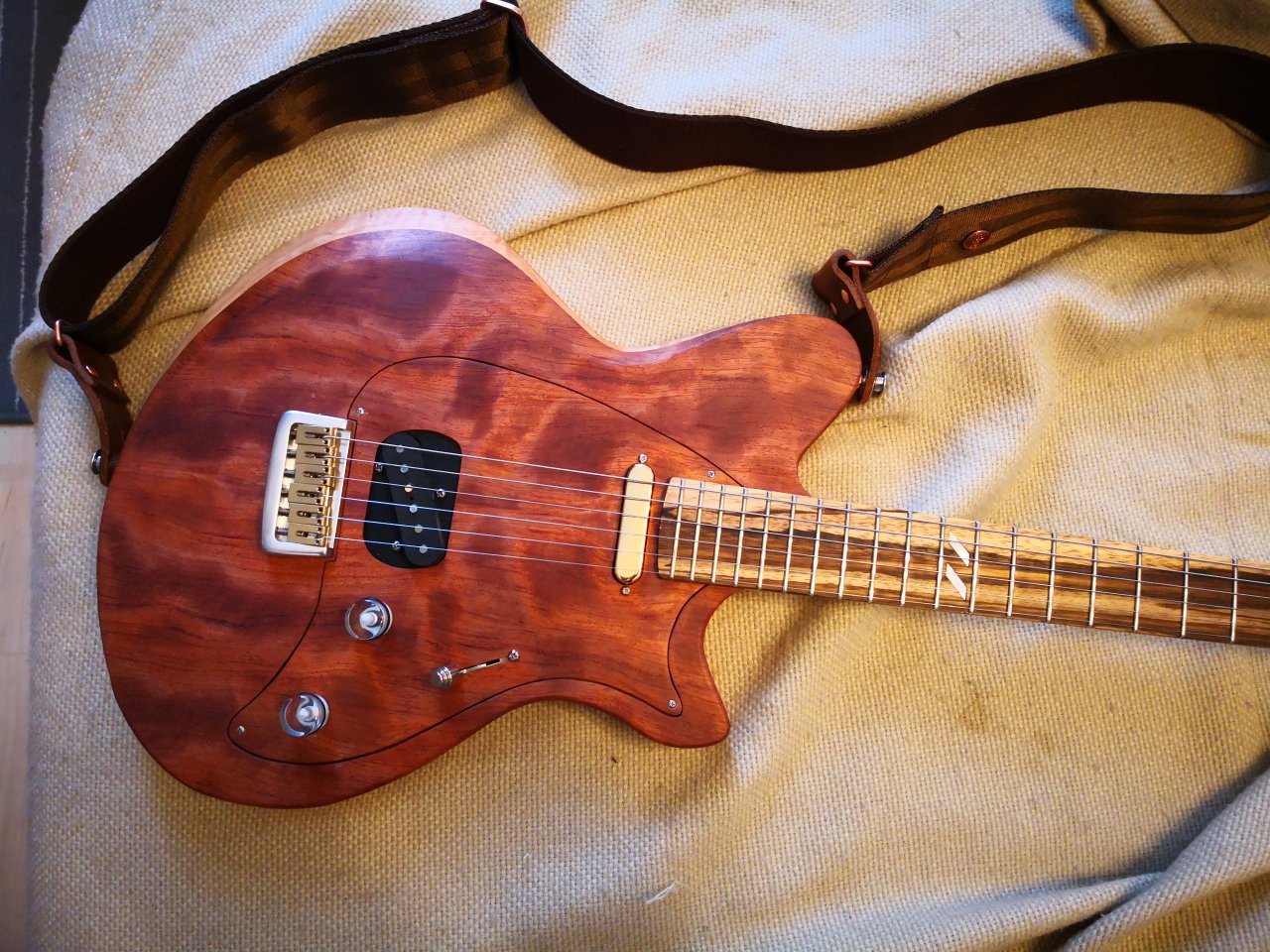

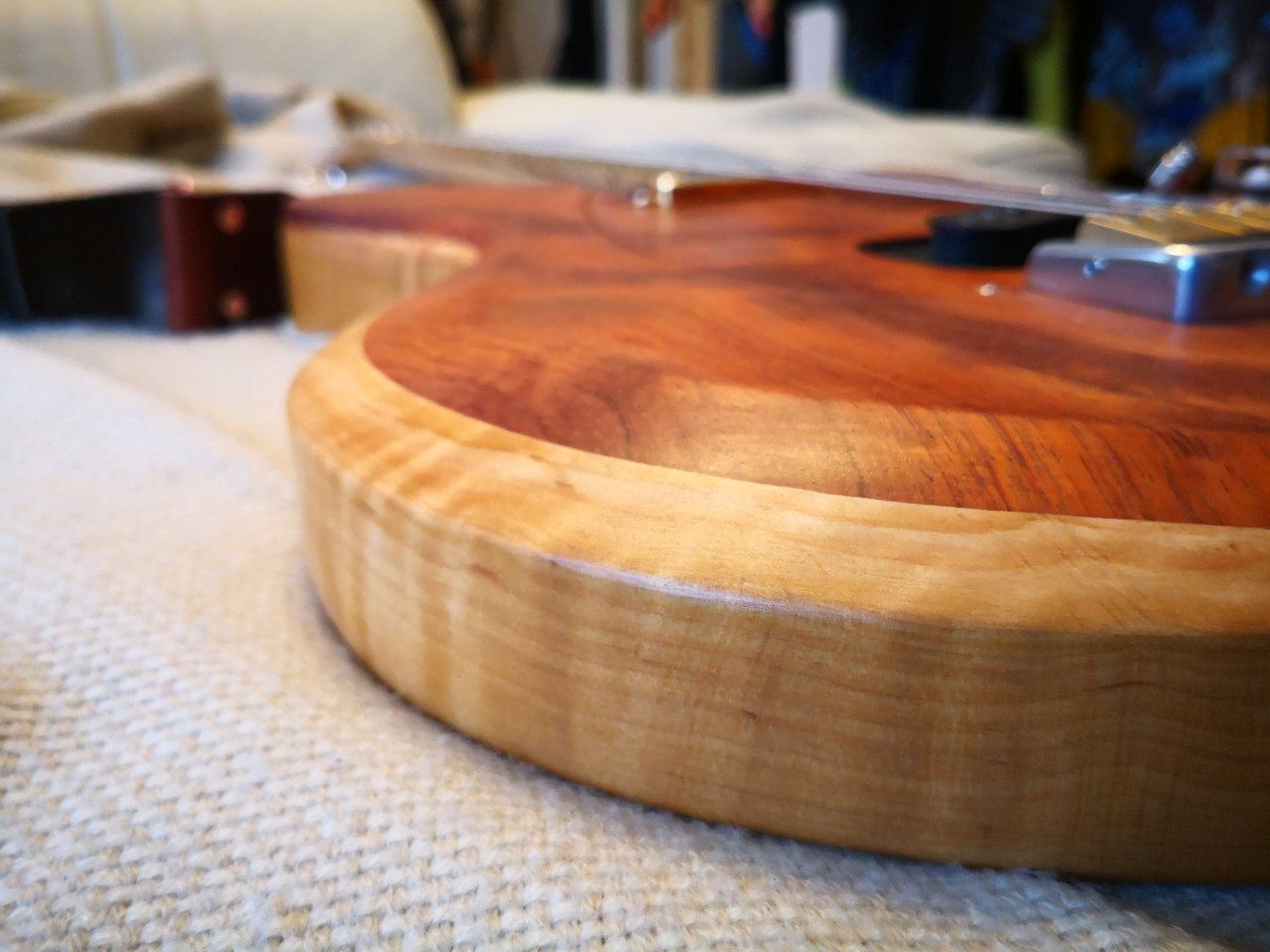

Mahlzeit!

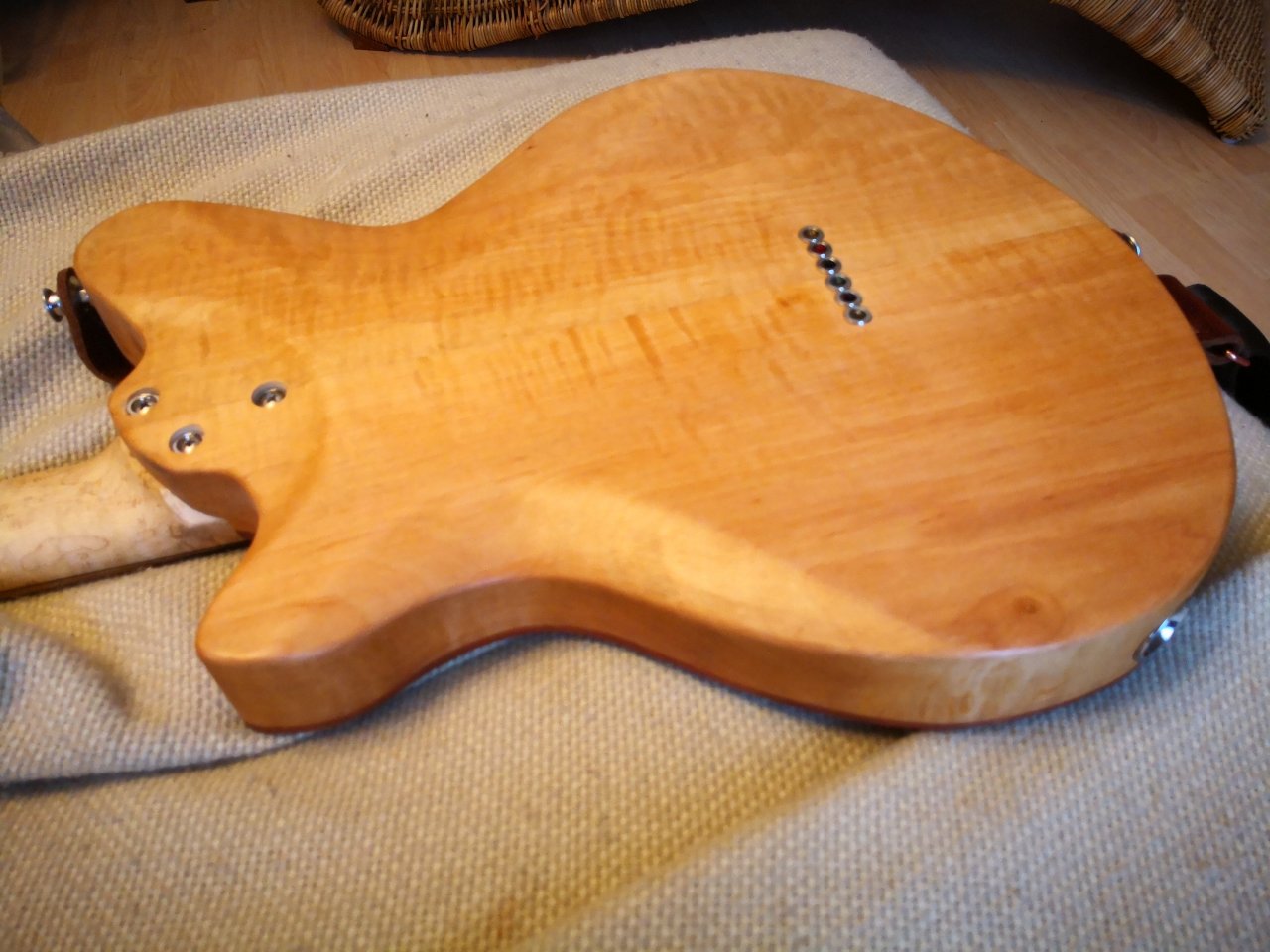

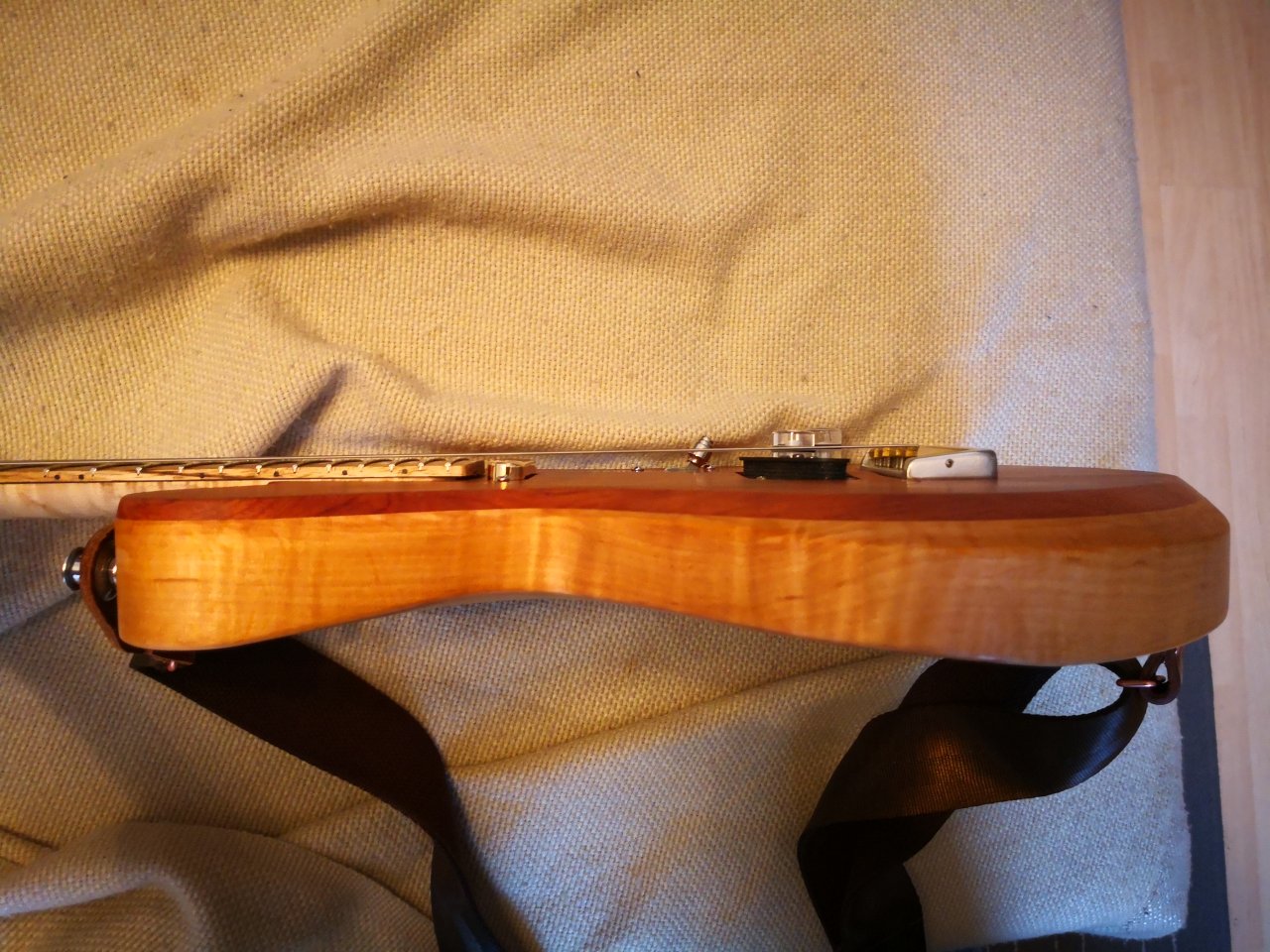

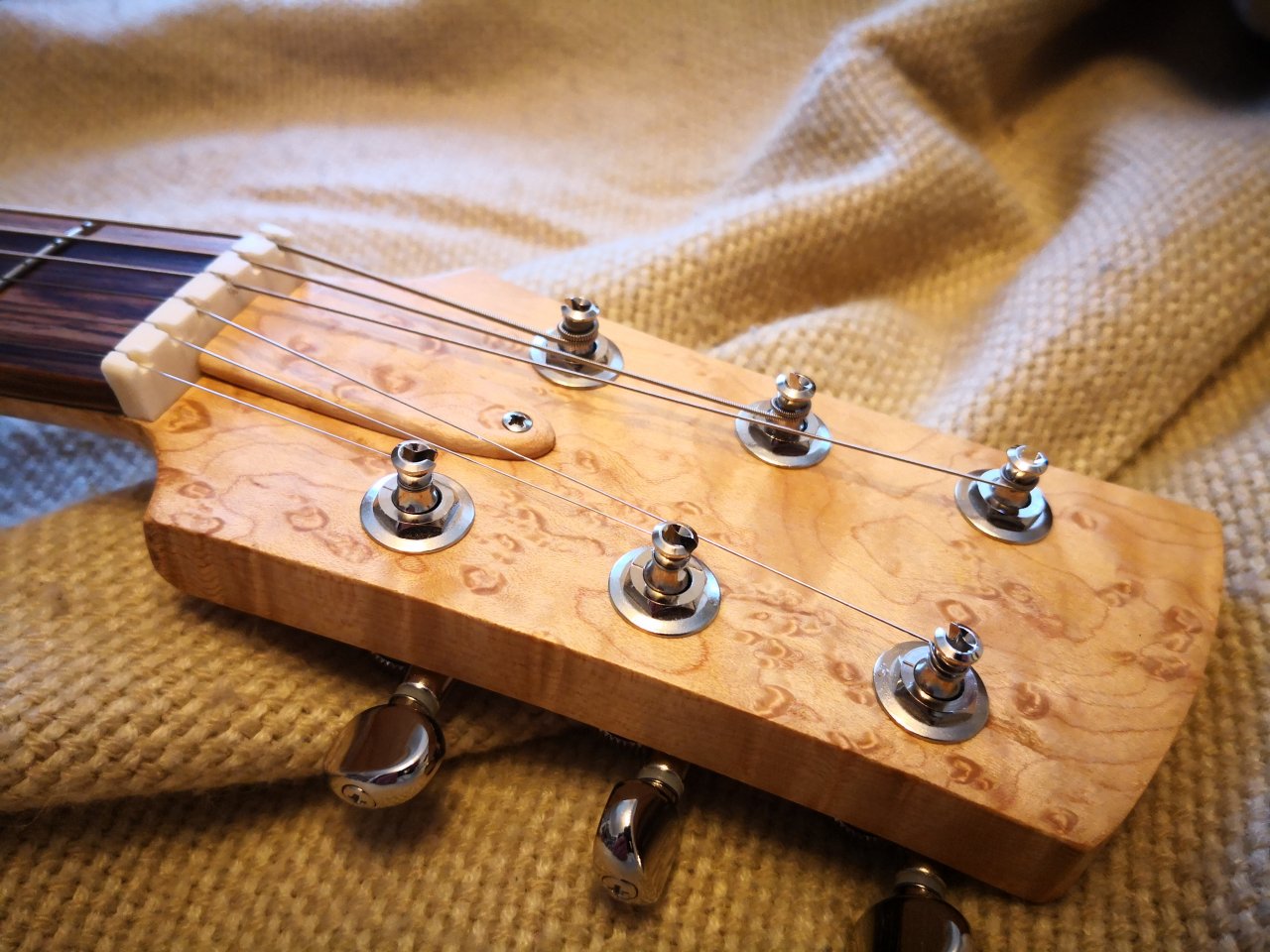

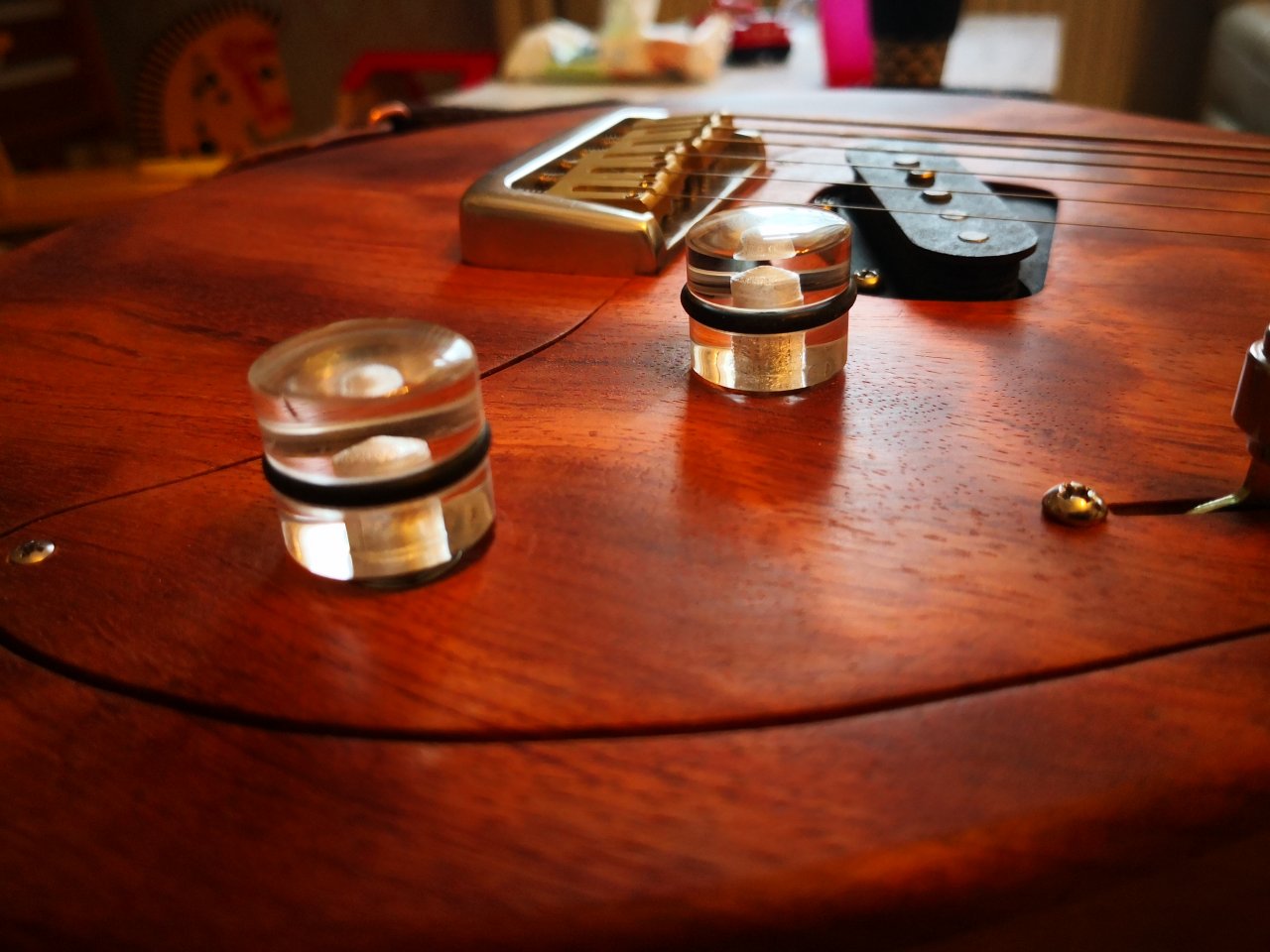

Ich bin seit geraumer Zeit fertig, die Gitarre hat auch schon Zeit im Proberaum verbracht und wurde für gut befunden.
Sie trägt sich leicht, Masse muss ich mal mit einer geeigneten Waage messen ....

Wie klingt sie? Ich würde sagen nach Tele

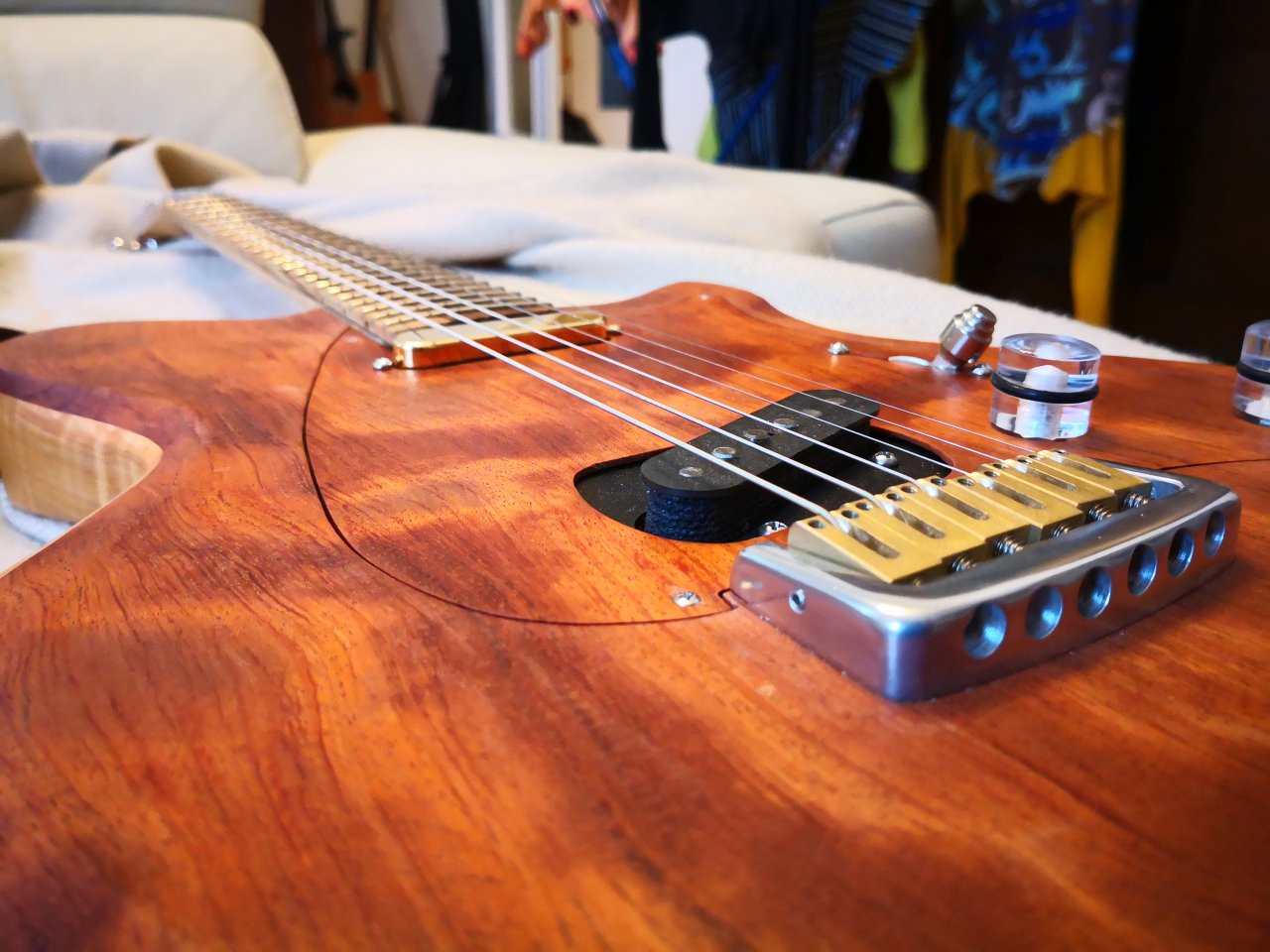

Wobei sie eine sehr schnelle Ansprache hat, was sicher u. a. an der Brücke liegt. Sie verleitet dazu, sie länger in die Hand zu nehmen und zu spielen. Ich habe auch schon Gegenteiliges produziert...

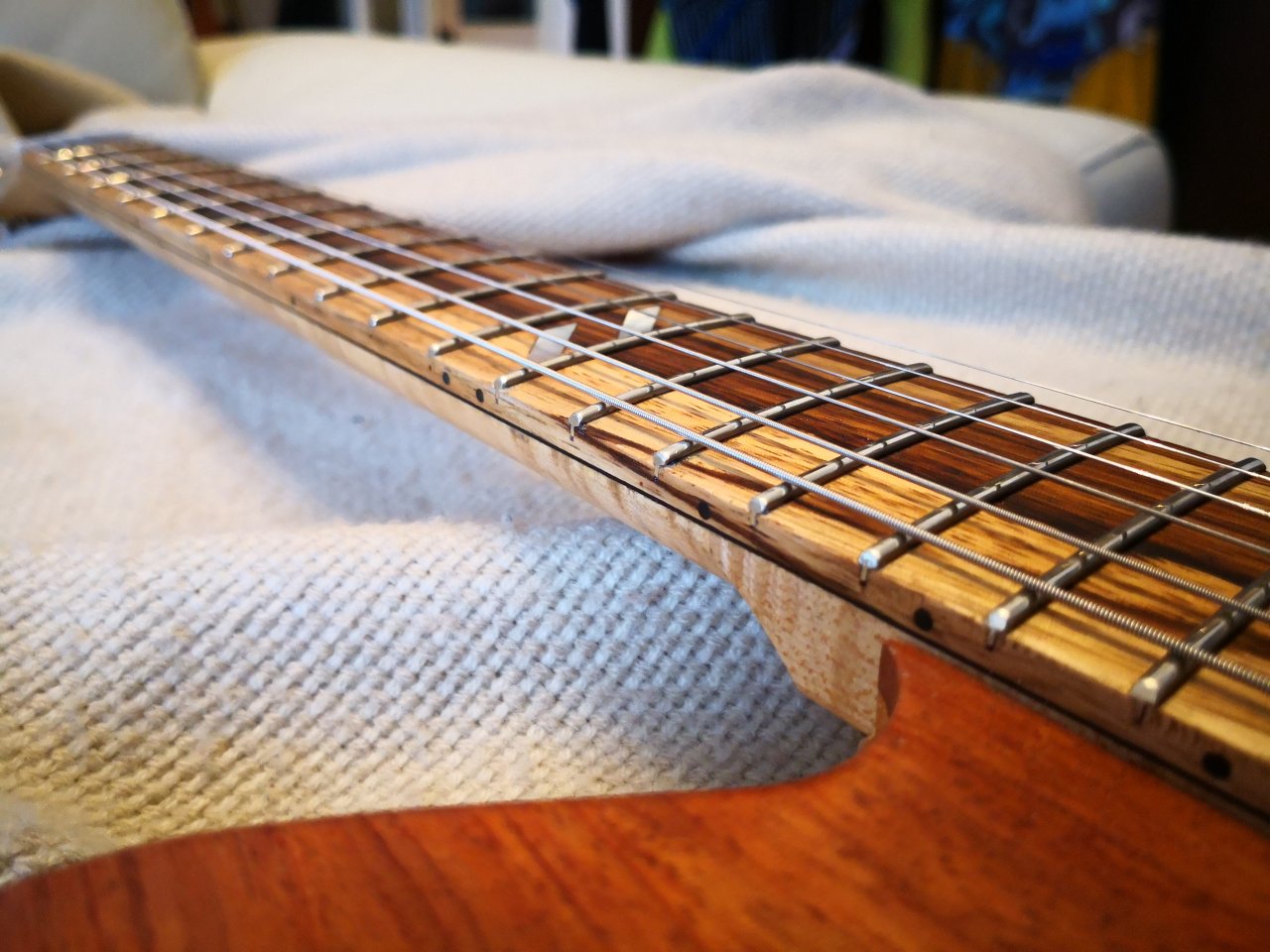

Ich tendiere nach jahrelangen Mahagonigitarren anscheinend zu Ahornhälsen oder der ist einfach nur gut gelungen

Insgesamt bin ich sehr glücklich damit, mein Mitgitarrist fragte, was sie kosten solle.
Mmmh...

Schönen Sonntag, hier fällt reichlich Schnee!
Matze


Anhänge

  • IMG_20190203_101119.jpg
    189,6 KB · Aufrufe: 145
  • IMG_20190203_101130.jpg
    158,1 KB · Aufrufe: 100
  • IMG_20190203_101145.jpg
    214,1 KB · Aufrufe: 97
  • IMG_20190203_101209.jpg
    237,9 KB · Aufrufe: 96
  • IMG_20190203_101001.jpg
    311,1 KB · Aufrufe: 100
  • IMG_20190203_101101.jpg
    204 KB · Aufrufe: 105
  • IMG_20190203_101042.jpg
    184,5 KB · Aufrufe: 104
  • IMG_20190203_101230.jpg
    264,4 KB · Aufrufe: 93
  • IMG_20190203_101245.jpg
    144,3 KB · Aufrufe: 103
  • IMG_20190203_101024.jpg
    137,4 KB · Aufrufe: 91
  • IMG_20190203_101031.jpg
    175,5 KB · Aufrufe: 97
  • Gefällt mir
Reaktionen: 8 Benutzer
Ich bin ja immer etwas neugierig wenn es um neue Ideen geht. Deshalb die Frage, was versprichst Du Dir von dem drehbaren PU? Weil ich vor etlichen Jahren schon einmal etwas Ähnliches hatte, zumTest von verschiedenen Tonabnehmern. Auf dem Testkorpus war es auch möglich einen PU an jede Stelle, in jede Richtung zu bringen und zu befestigen.
Einen nennenswerten Unterschied habe ich nicht feststellen können...
Abgesehen davon, ist es eine gute Arbeit von Dir!!

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 1 Benutzer
Hallo murle,

Vielen Dank dafür! Es gibt Hersteller, die die umgekehrte Variante von Fender verbauen. Ich wollte mich nicht festlegen, daher ist es drehbar.
Ja, viel Aufwand dafür aber "schrammeln" geht in Fenderrichtung gut, abgestoppte Sounds sind v. a. auf den tiefen Saiten definierter.

Daher hat es für mich durchaus seine Berechtigung

Ist sehr schön geworden die Gitarre!!!

  • Gefällt mir
Reaktionen: 1 Benutzer

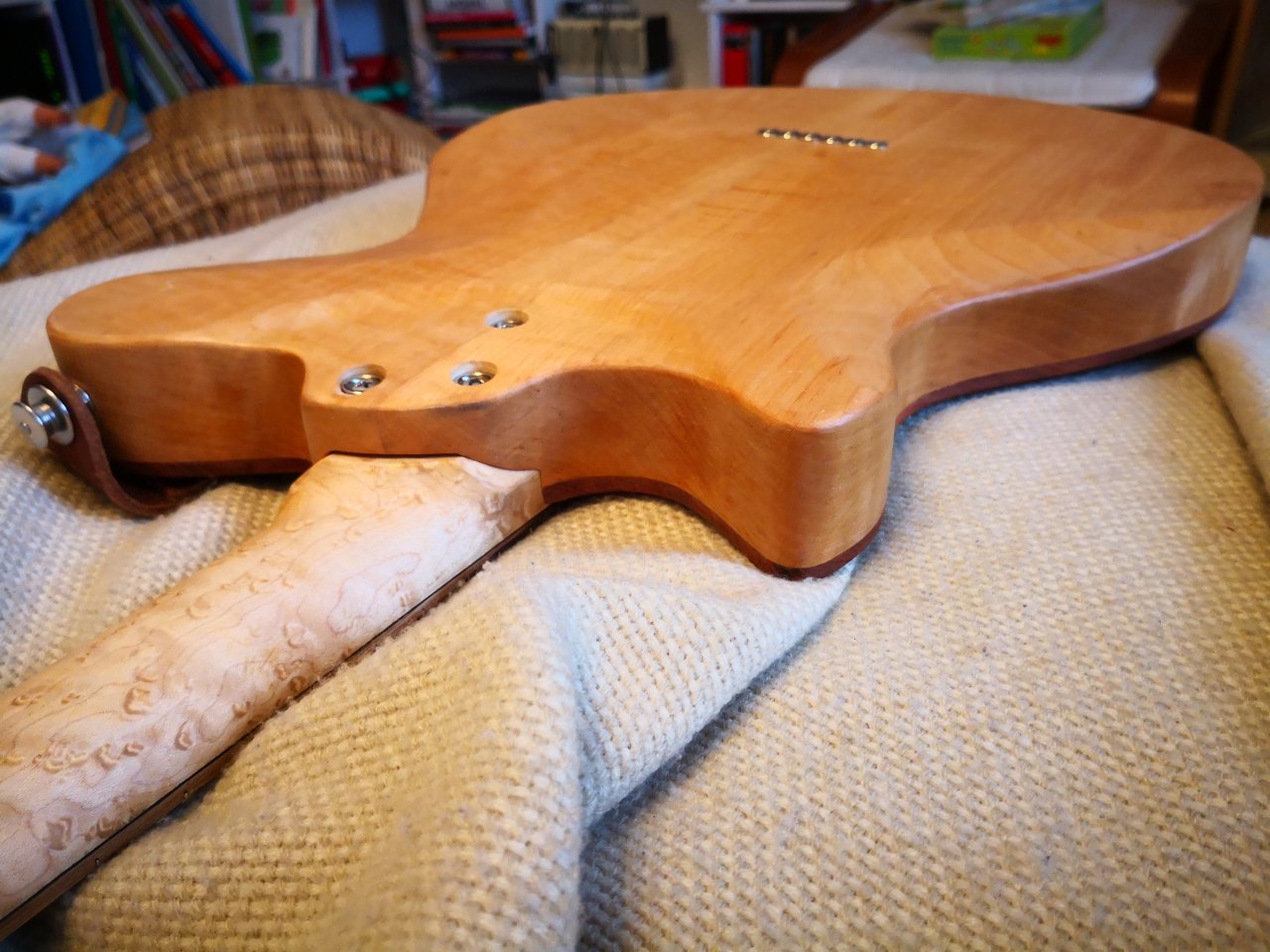

img_20190203_101119-jpg.671928



Ist das am Hals an beiden Seiten angeschrägt ?
Wie machst du das und was hat das für einen Sinn ? ( Verdreht sich nicht )
Hat das oben etwas Luft damit die Schrägen besser pressen ??
Super Teil !! Ich hoffe ich bring da auch mal was zustande

img_20190106_181416-jpg.666863


Oh was übersehen SORRY

Ich vermute Kollege Frittentheke hat die selbstzentrierende Hals- Korpusverbindung nicht verstanden und spielt auf den sichtbaren Spalt an, oder???

Jedenfalls gehe ich davon aus dass es so beabsichtigt ist und finde das auch gut so.

Ich selbst wollte scherzhaft über den auf der falschen Seite kompensierten Sattel meckern, aber das sollte bloß wieder einer dieser dummen Witze sein.

Wirklich tolle Arbeit!!!

Hi,

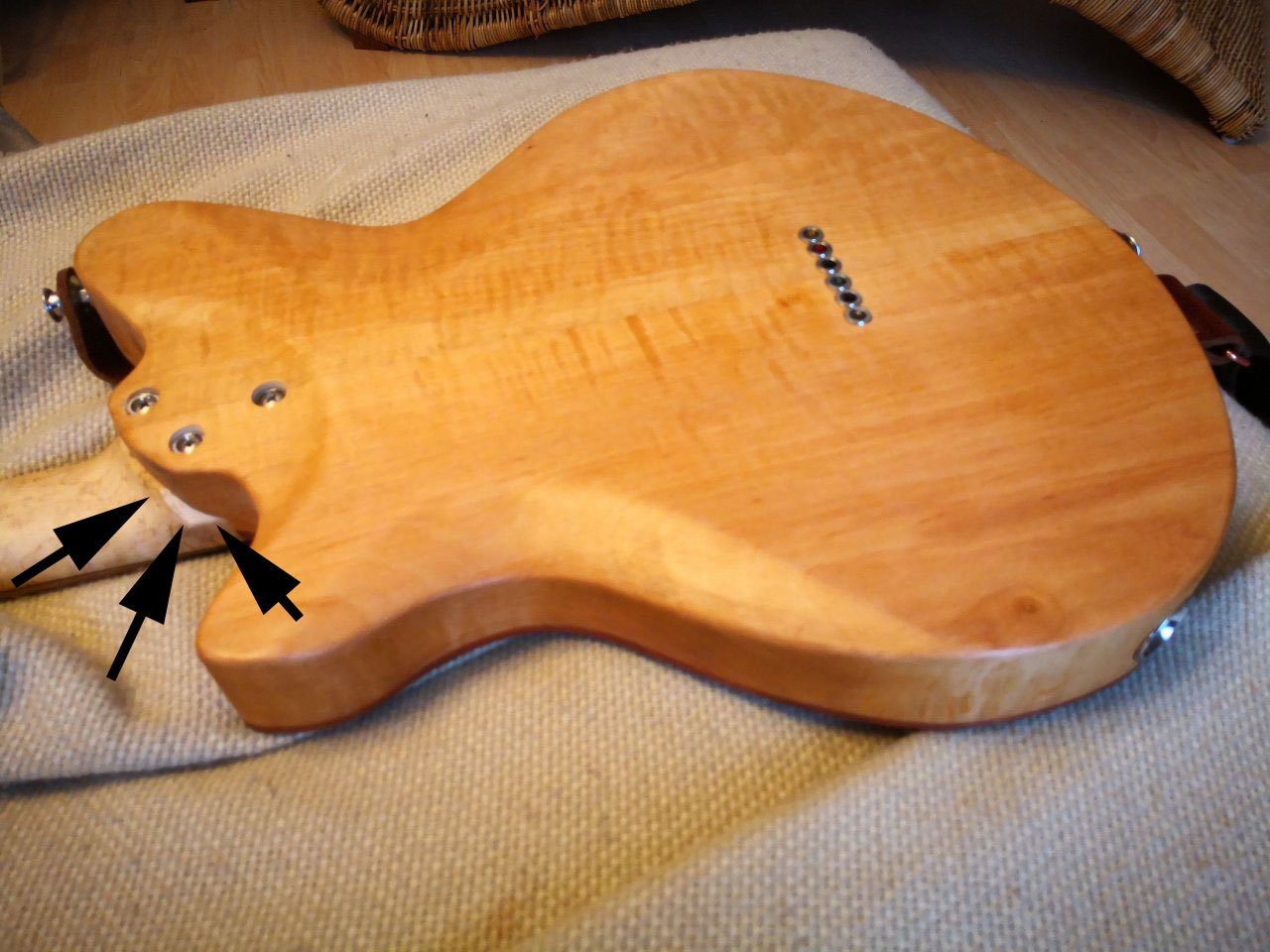

ich meine den Übergang von Hals zu Kopus. Habe mal versucht das auf dein Bild zu kritzeln.

Grüße


Anhänge

  • uebergang-hals.jpg
    176,6 KB · Aufrufe: 83
Genau! Es gibt einen Formschluss durch Kraft und der Hals sitzt daher bombenfest.
Der untere Spalt muss sein, da ich ja Luft zum heranziehen brauche. Ja, er könnte nur 0,5 statt 1mm sein...



Tom Anderson baut seine Halstasche aus schrägen Flächen ... theoretisch würde dann 1 Schraube reichen - in de rMitte ist aber halt das Trussrod ..

Gleich in Beitrag #1 sieht man die Halstasche sehr gut ..

https://www.musiker-board.de/threads/tom-anderson-guitar-works.656999/

Gruß
Martin
--- Beiträge wurden zusammengefasst ---
Die Fläche die du meinst, ist die Fase am Hals. Wenn ich die der Kontur der Korpustasche anpassen, wird es aufgrund der Schräge und des runden Halsprofils sehr schnell so komplex, dass der Übergang "dahingeschustert" aussieht.
Da die Hand diesen Übergang eh nicht merkt, lasse ich es so

Hi,

ich meine den Übergang von Hals zu Kopus. Habe mal versucht das auf dein Bild zu kritzeln.

Grüße
