Ich will auch ne Tele, oder so ähnlich

Danke dir!

Der Drehteller ist Federvorgespannt (Feder sitz auf der Schraube) und den Rest besorgt die Reibung Holz auf Holz. Habe ich gestern getestet und für gut befunden. Es sollen ja mehr als zwei Stellungen möglich sein.
Die eigentliche Aufnahme des Pickups wird eine 2mm starke (dünne) Holzplatte auf dem Drehteller. Aus welchem Holz die entsteht weiß ich im Augenblick noch nicht.
Immerhin sieht man dieses durch den Ausschnitt in der Decke...


Moin,
sehr geiles Projekt! Gefällt mir richtig gut! Beim Pickguard würde ich variante 2 bevorzugen...
Hab mal eine frage zu dem Drehteller für den Bridge PU (hoffe ich habe nichts überlesen).
Wie man den PU dreht ist mir klar, aber hält er die Stellung von alleine? Oder ist in der Konstruktion etwas vorgesehen das z.b. zwei Positionen "festgehalten" werden?
Greetings

Vielleicht kannst du Funierstreifen miteinander verleimen, dann kannst du dir aussuchen welches Holz dir am besten gefällt und durch die Kreuzverleimung wirds ja auch stabiler als ein normales Stück Holz
--- Beiträge wurden zusammengefasst ---
Oh gerade deine Arbeiten durchgeschaut. Hut ab, da brauchst du von mir keine Ratschläge.

Alles gut! Vorschläge sind immer willkommen und ich hatte auch schon daran gedacht. Nur könnte es sich etwas aufwellen. Mal sehen...

Vielleicht kannst du Funierstreifen miteinander verleimen, dann kannst du dir aussuchen welches Holz dir am besten gefällt und durch die Kreuzverleimung wirds ja auch stabiler als ein normales Stück Holz
--- Beiträge wurden zusammengefasst ---
Oh gerade deine Arbeiten durchgeschaut. Hut ab, da brauchst du von mir keine Ratschläge.

  • Gefällt mir
Reaktionen: 1 Benutzer

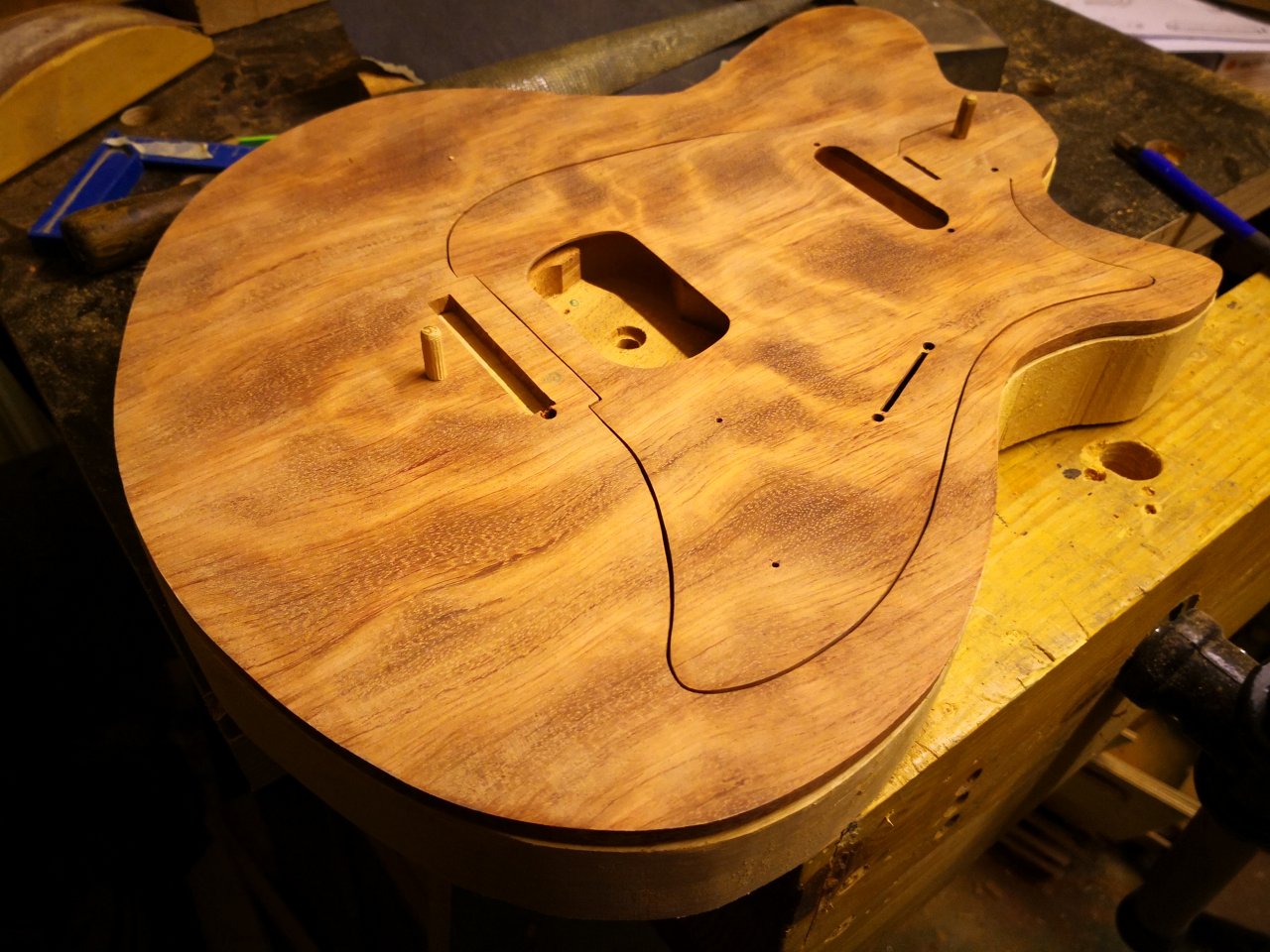

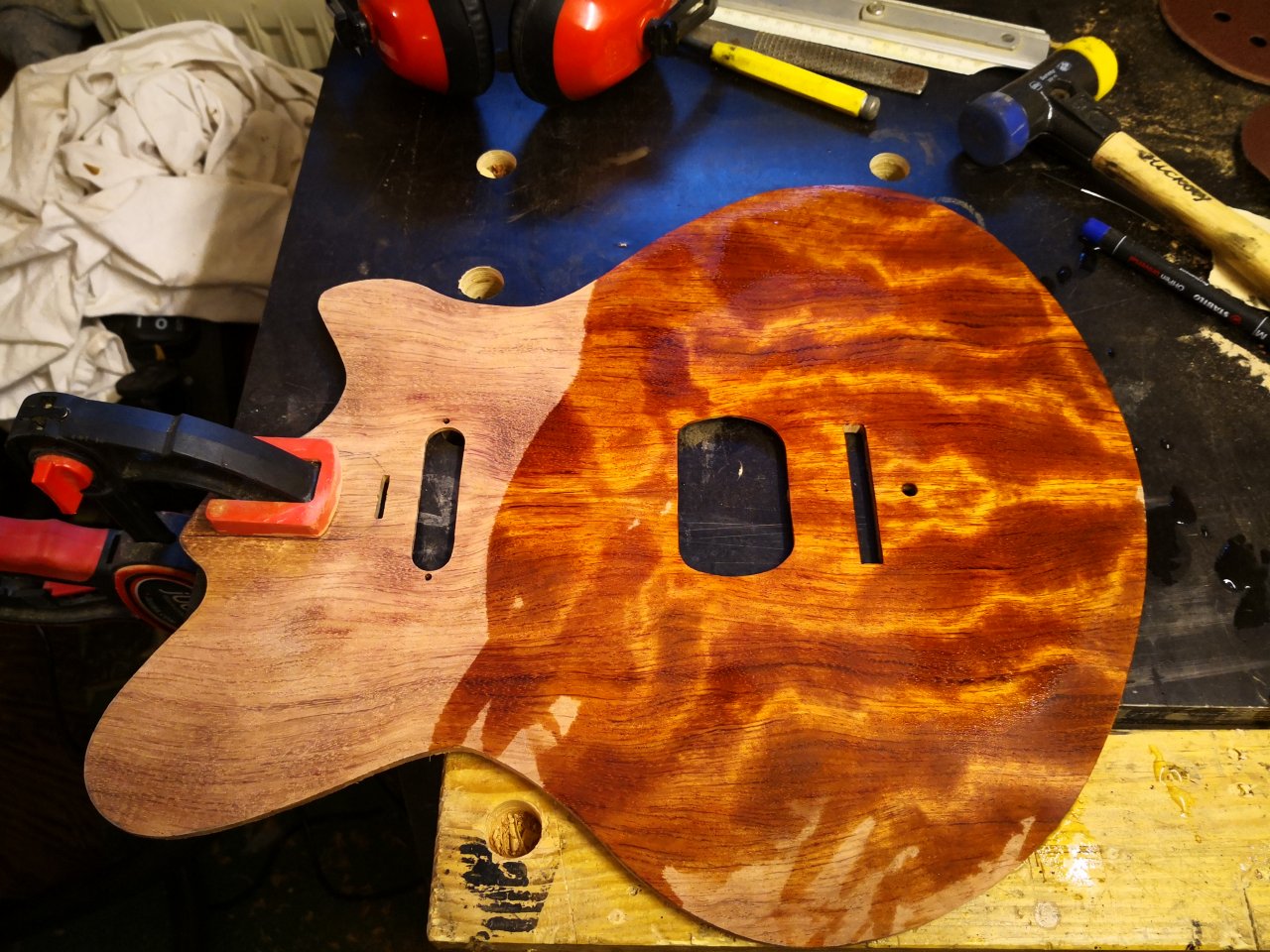

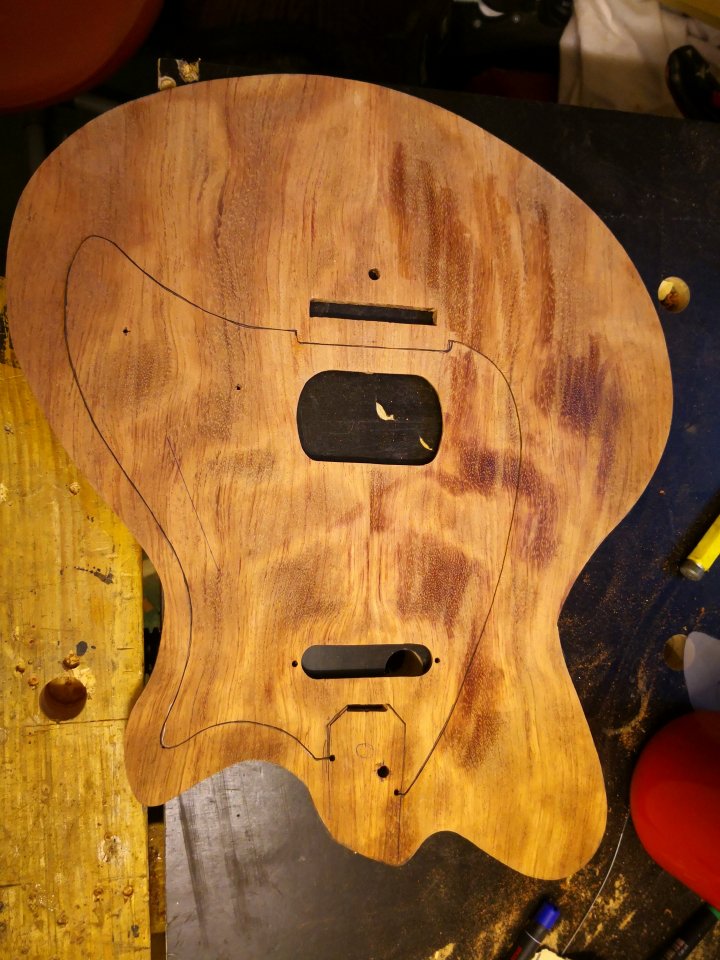

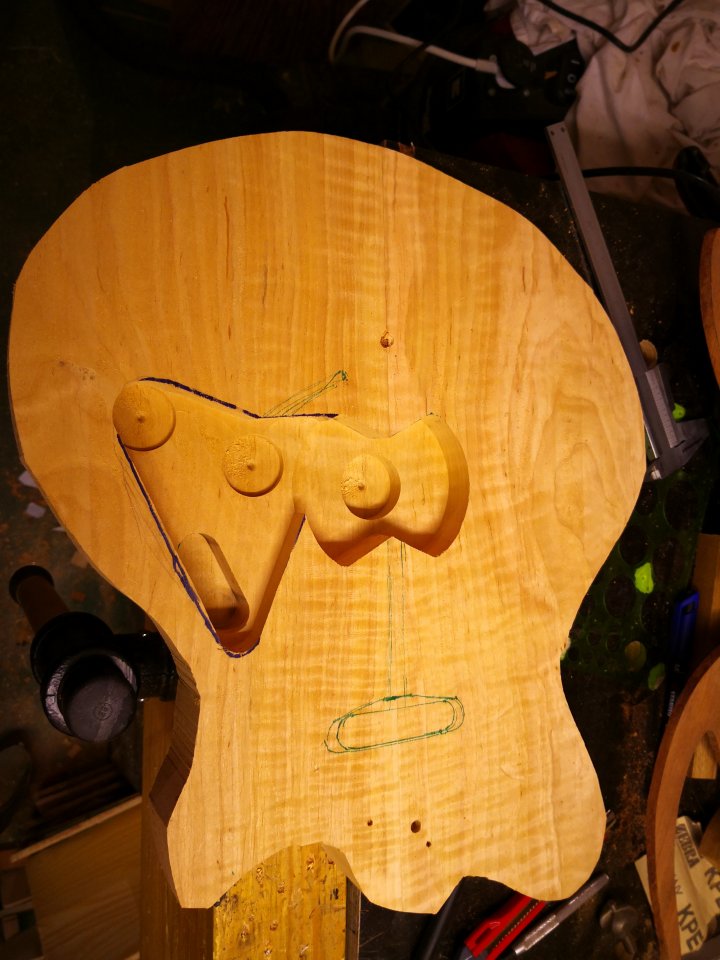

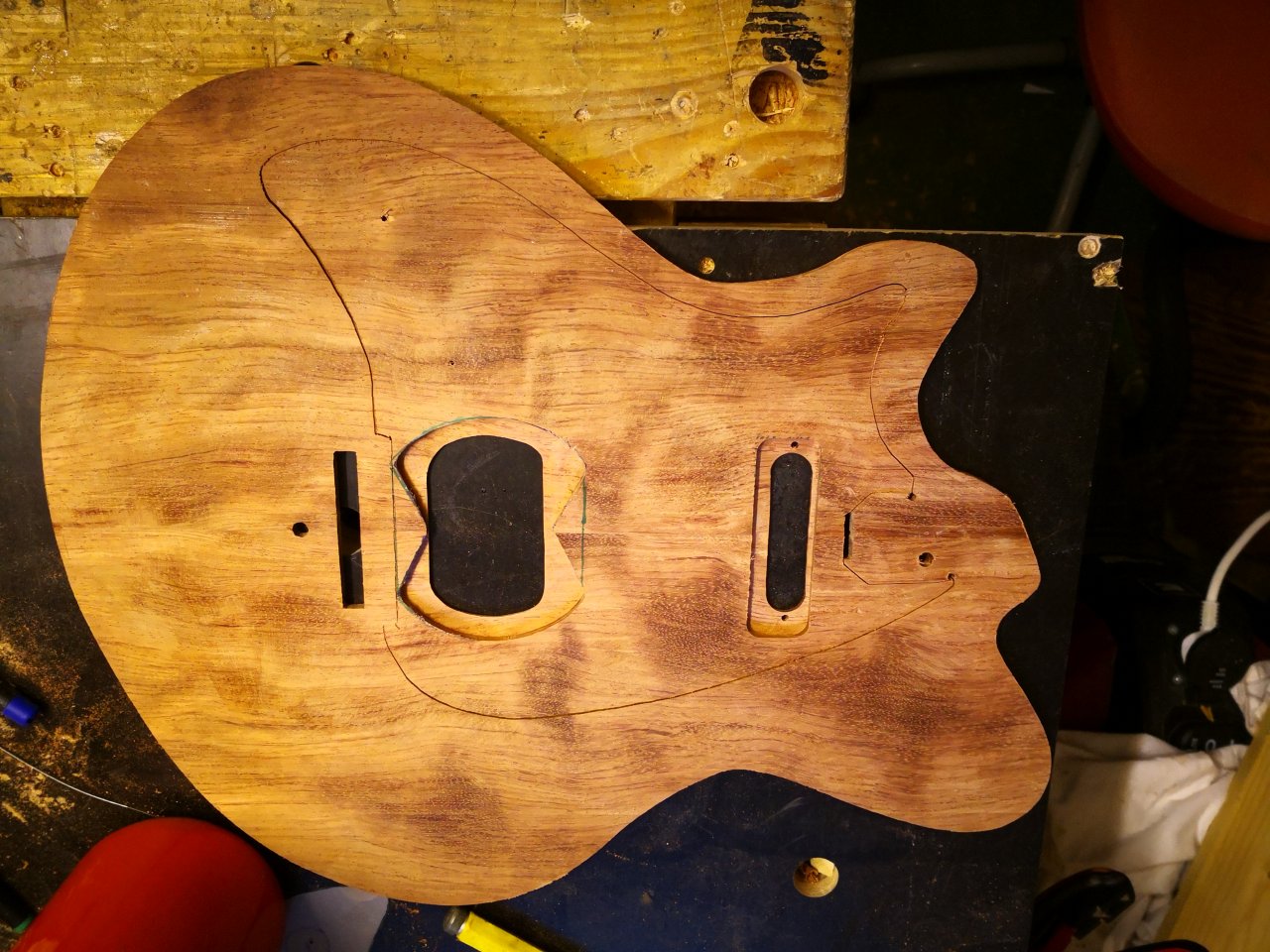

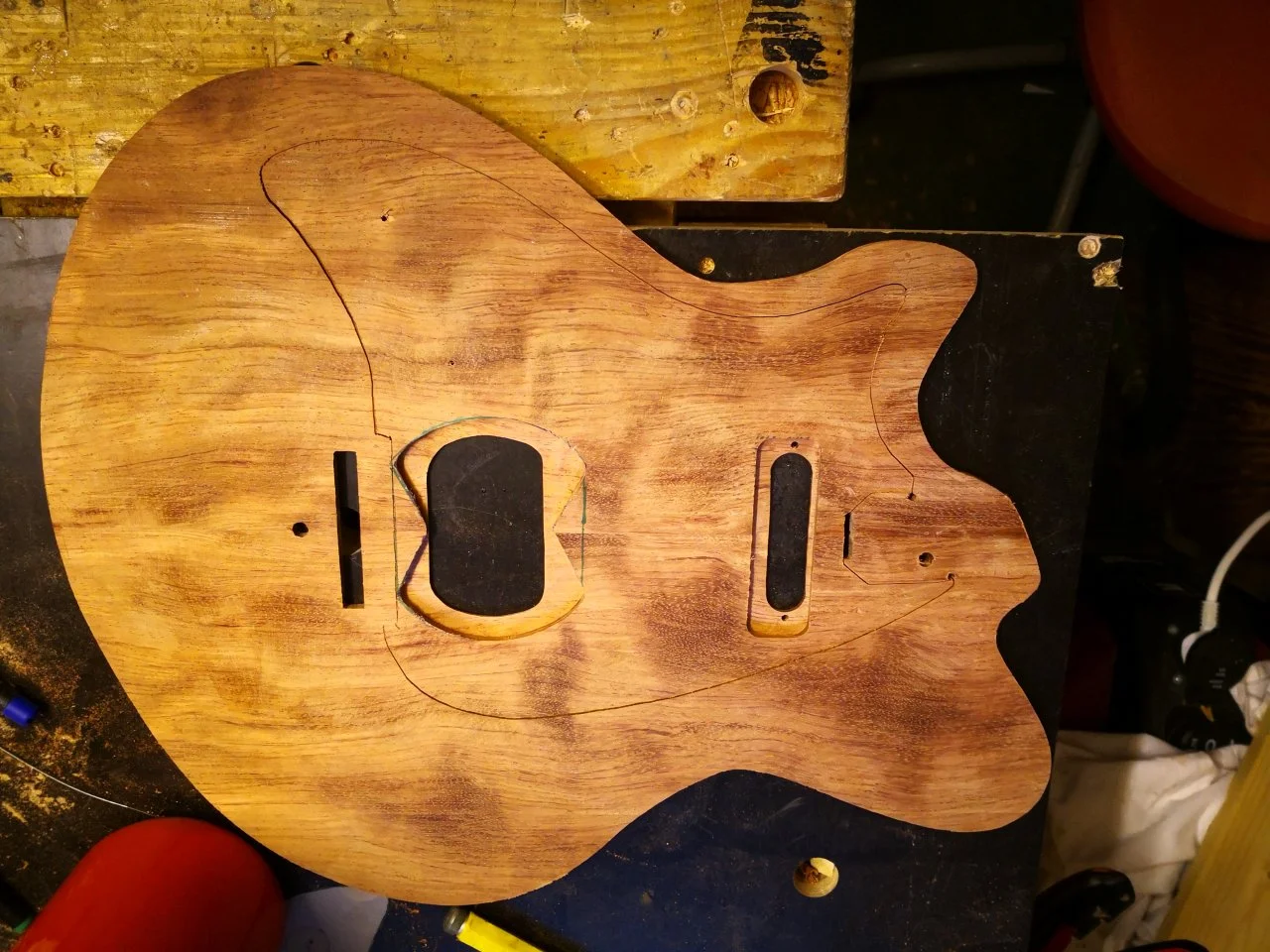

Moinsen!

Nachdem Weihnachten überstanden ist, war auch etwas Zeit weiterzubauen.

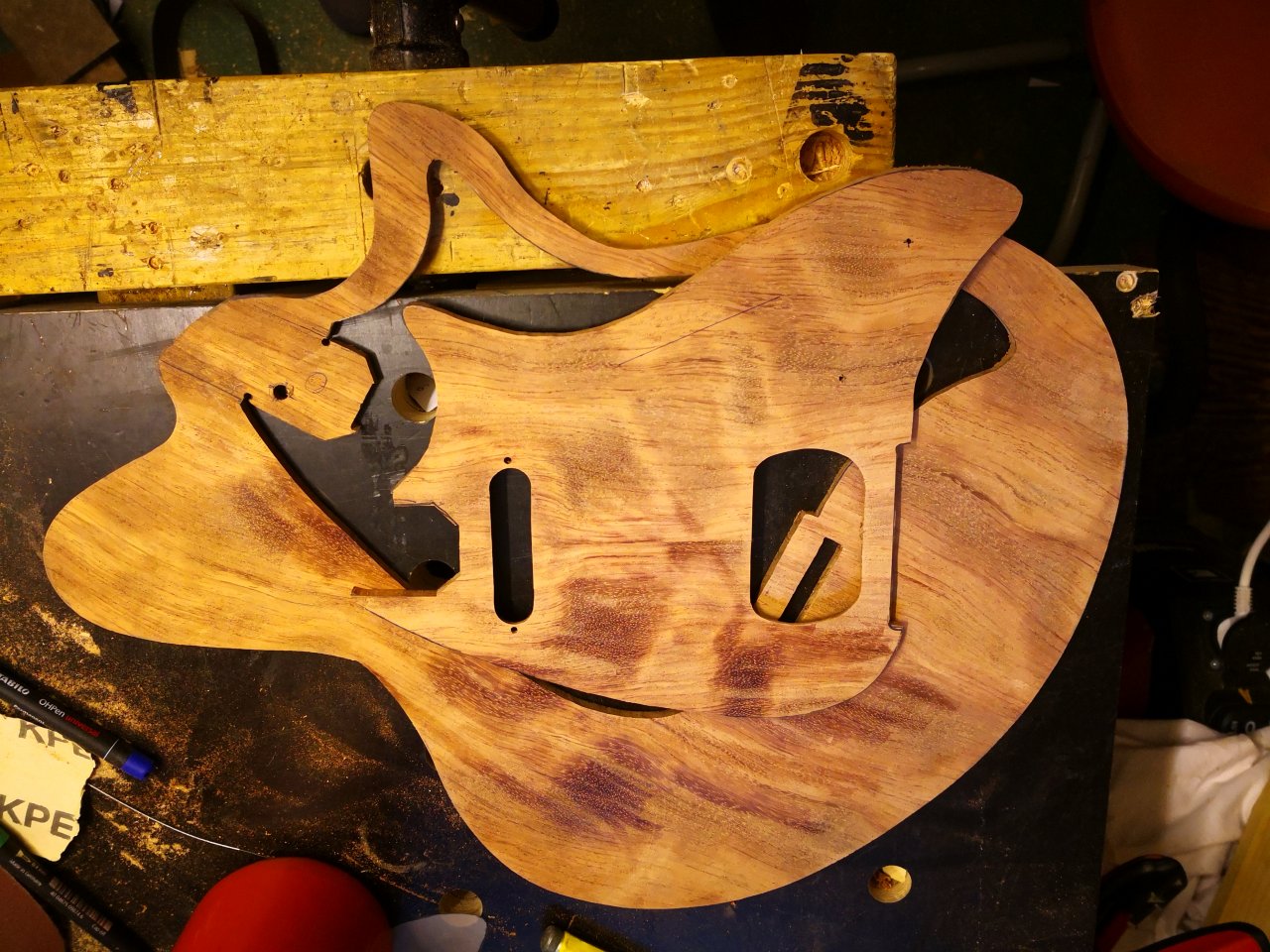

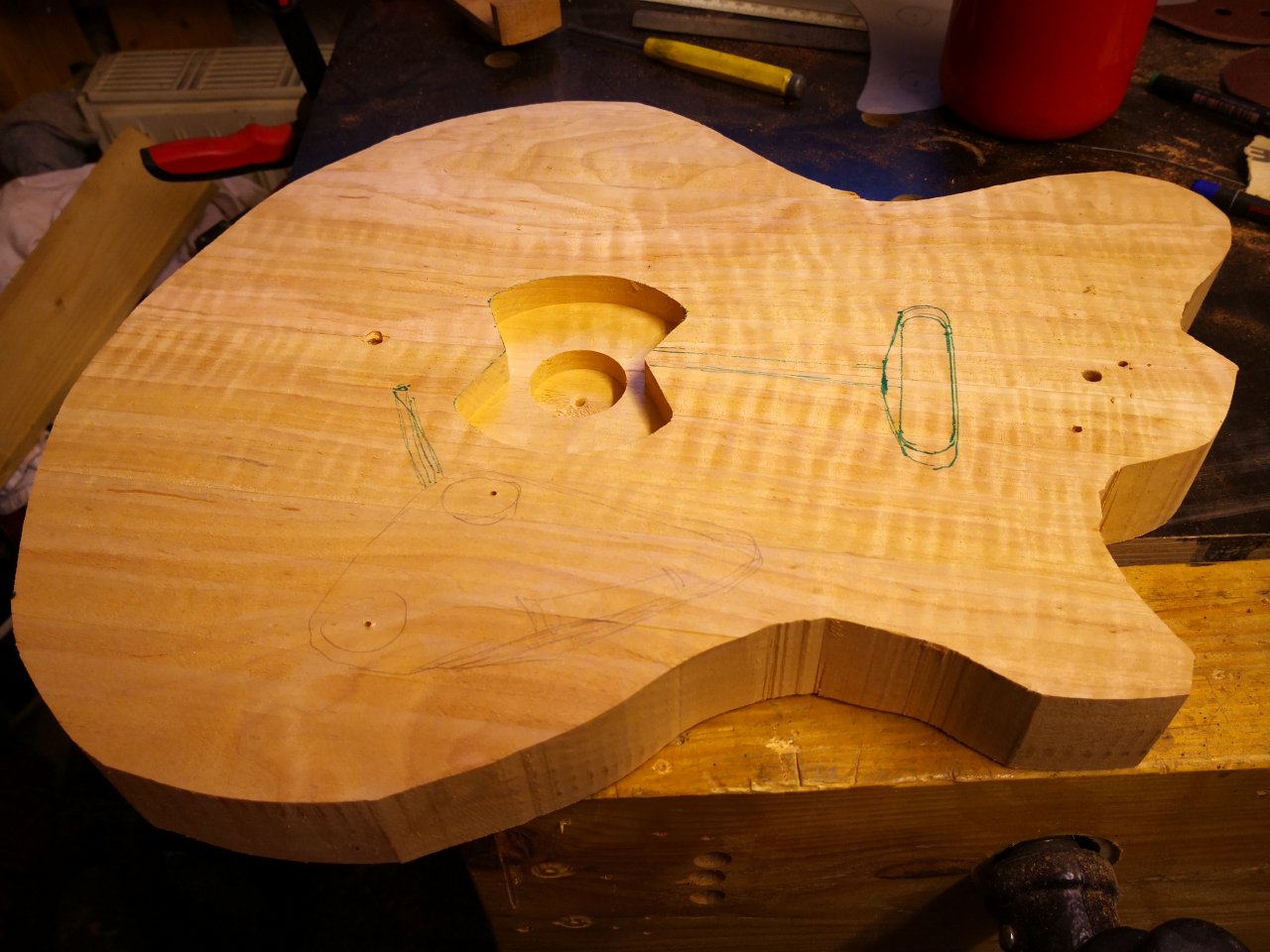

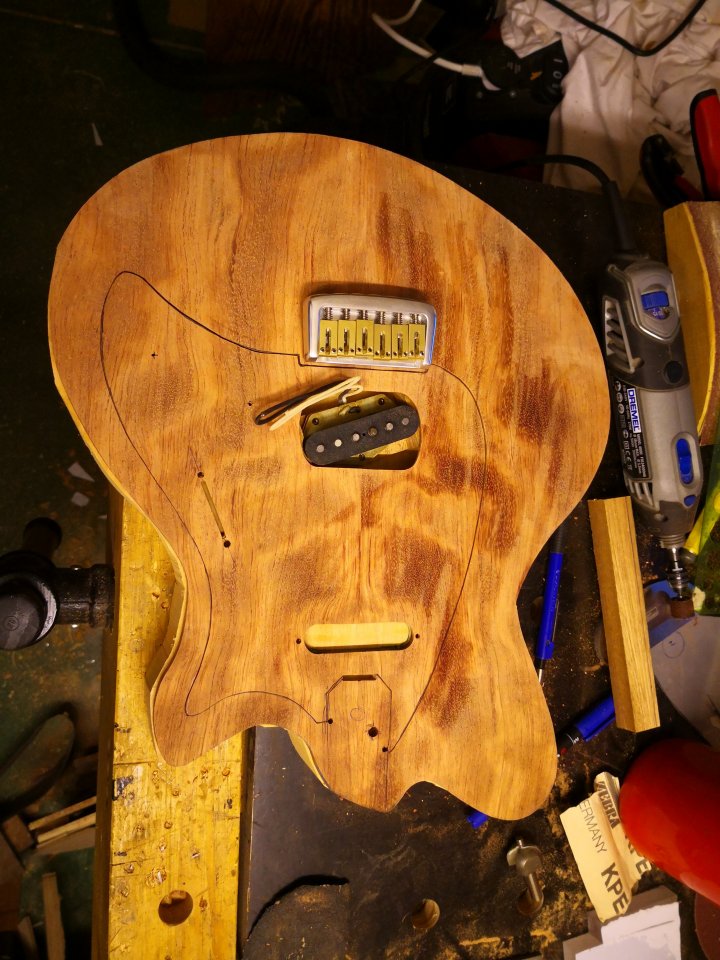

Es hat sich allerhand getan, Korpus ist grob fertig, die Innereien auch, Top ist fertig und auch das Fake Pickguard.
Nun sieht man so langsam wohin es sich entwickelt


Anhänge

  • IMG_20181229_143110.jpg
    247 KB · Aufrufe: 291
  • IMG_20181229_143100.jpg
    138,2 KB · Aufrufe: 283
  • IMG_20181229_143225.jpg
    168,8 KB · Aufrufe: 275
  • IMG_20181229_222147.jpg
    206,5 KB · Aufrufe: 269
  • IMG_20181229_143125.jpg
    266,6 KB · Aufrufe: 278
  • IMG_20181229_162118.jpg
    106 KB · Aufrufe: 270
  • IMG_20181228_125522.jpg
    256,8 KB · Aufrufe: 311
  • IMG_20181229_154227.jpg
    146,5 KB · Aufrufe: 287
  • Gefällt mir
Reaktionen: 8 Benutzer
Wie wäre es denn mit einer dünnen Zwischenplatte zwischen Body und Decke für den drehbaren Pickup? Quasi als Abdeckung für die doch etwas große Öffnung.

Ich vermute übrigens, dass die finale Stellung des Pickups entgegengesetzt der der klassischen Fendervorlage sein wird. ;)

Grüße

Drei schichten Funier miteinander verleimen und dann zwischen Decke und Body. Cooles Naturbinding denk ich mir.

Es kommt noch eine Zwischenplatte hinein. Die muss ich nur noch fertigen. Der pickup soll von dieser ja auch gehalten werden

  • Gefällt mir
Reaktionen: 1 Benutzer

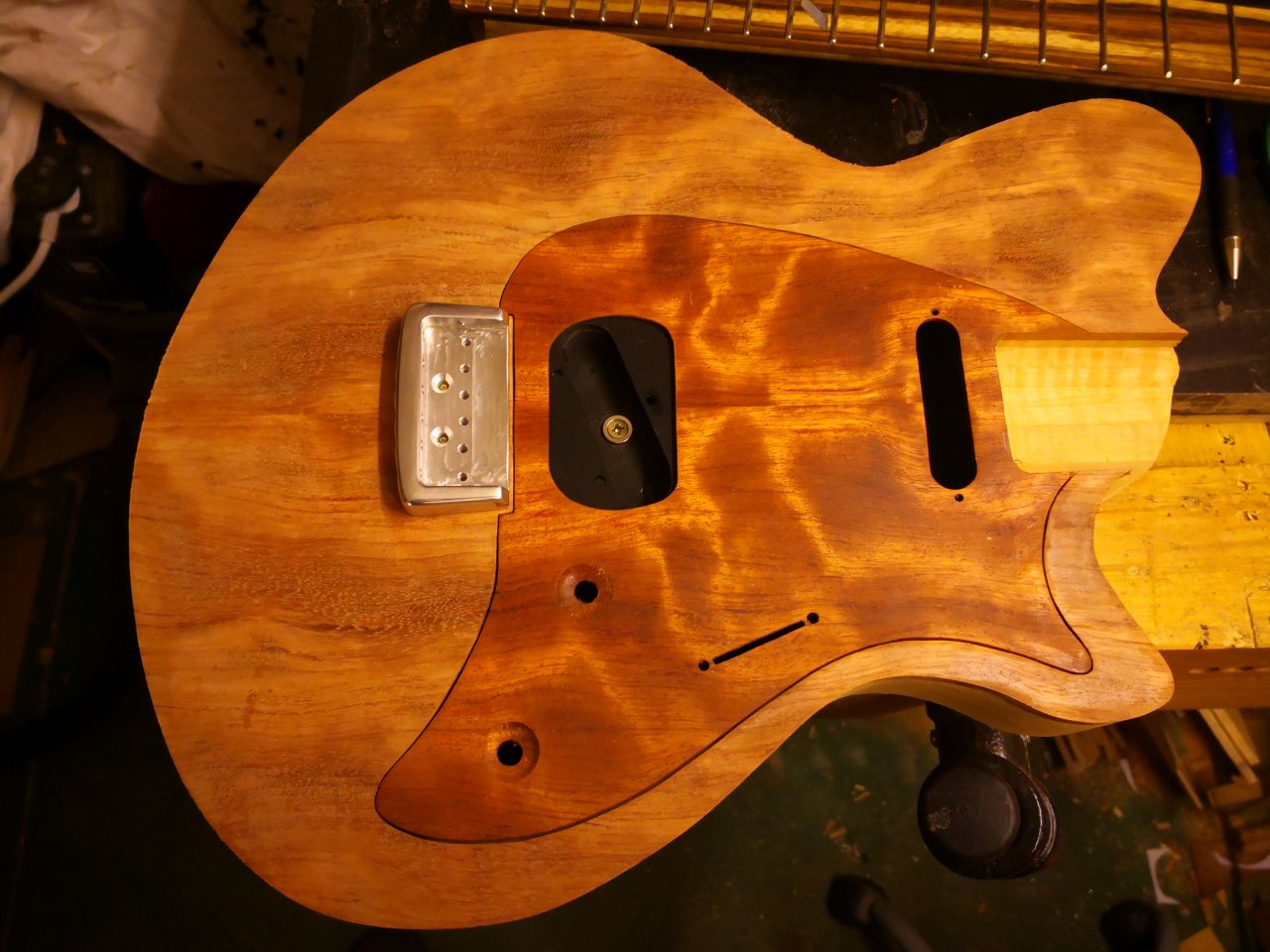

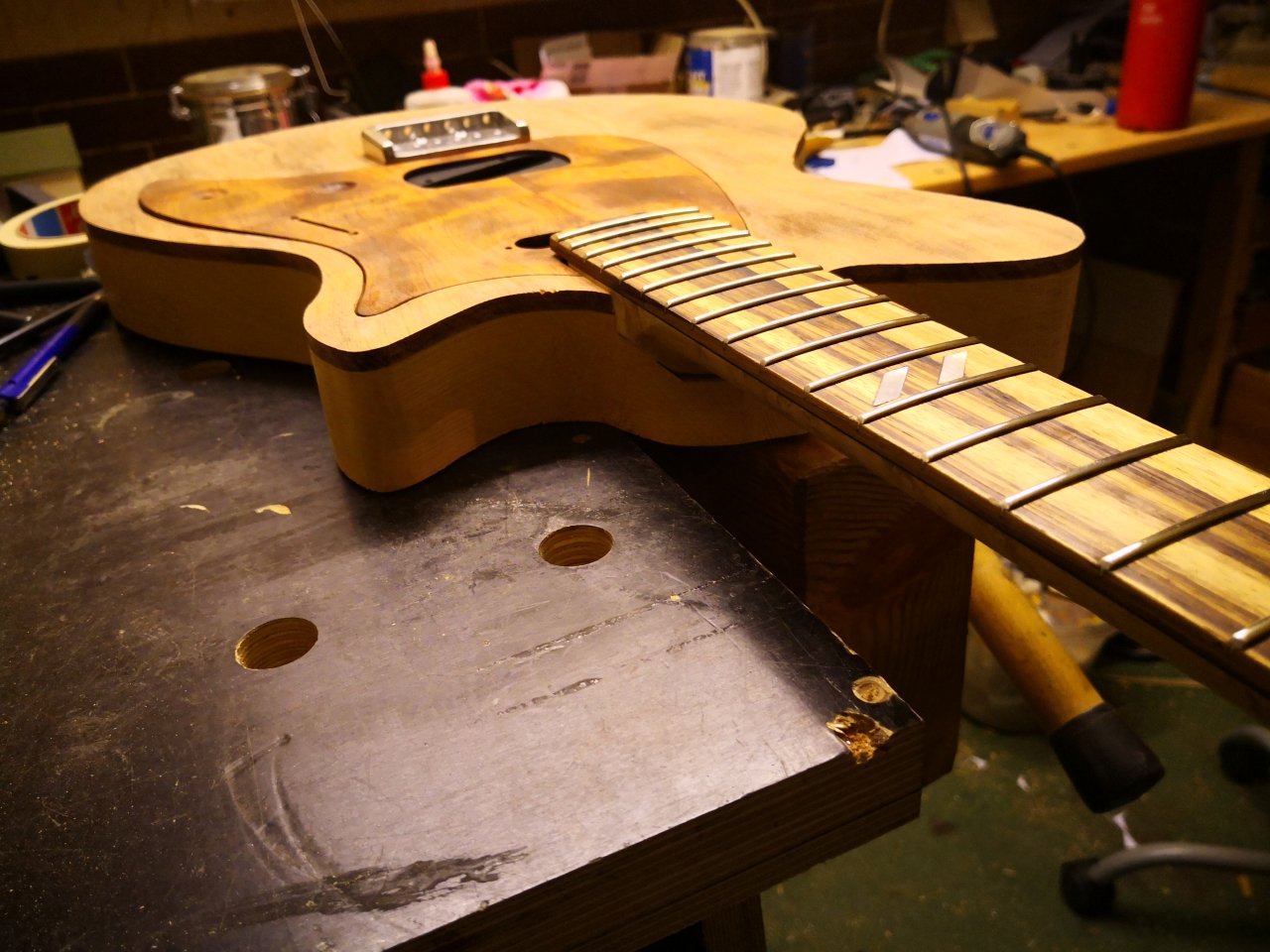

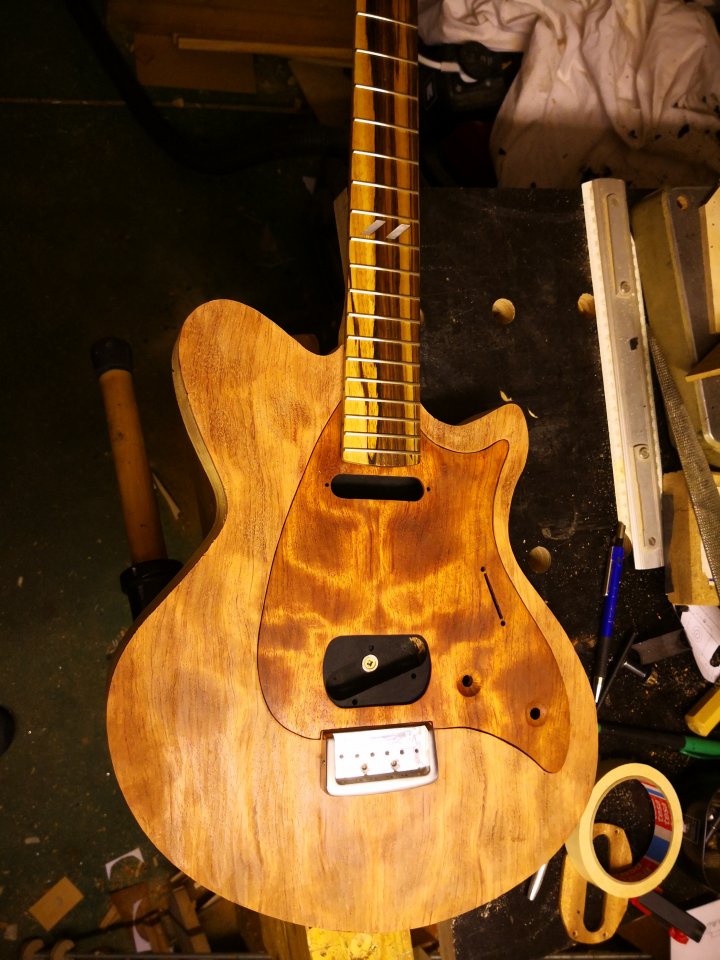

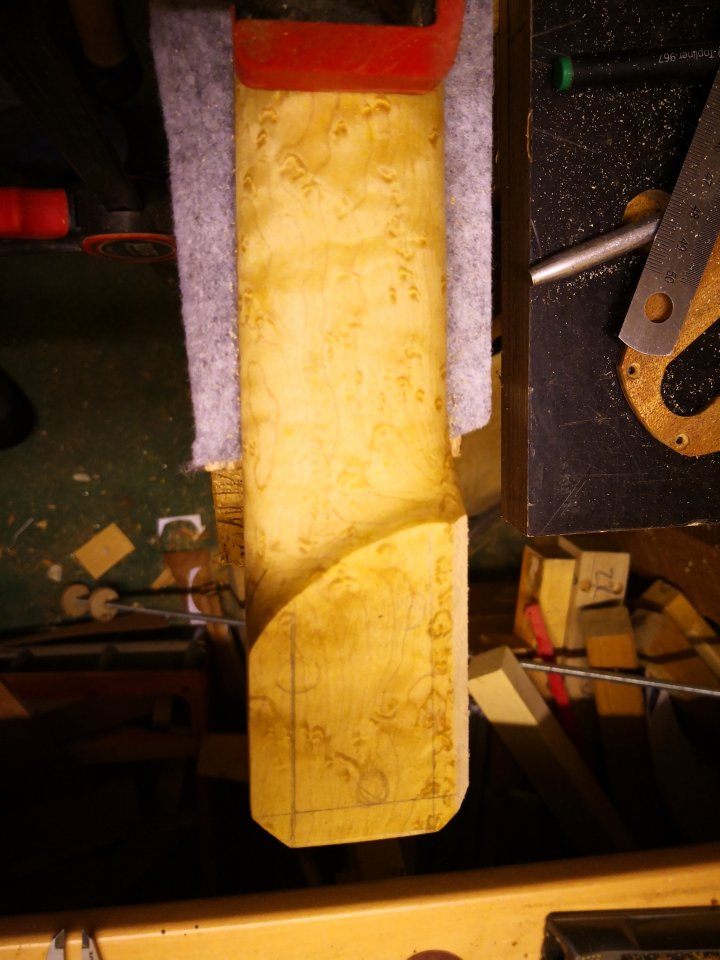

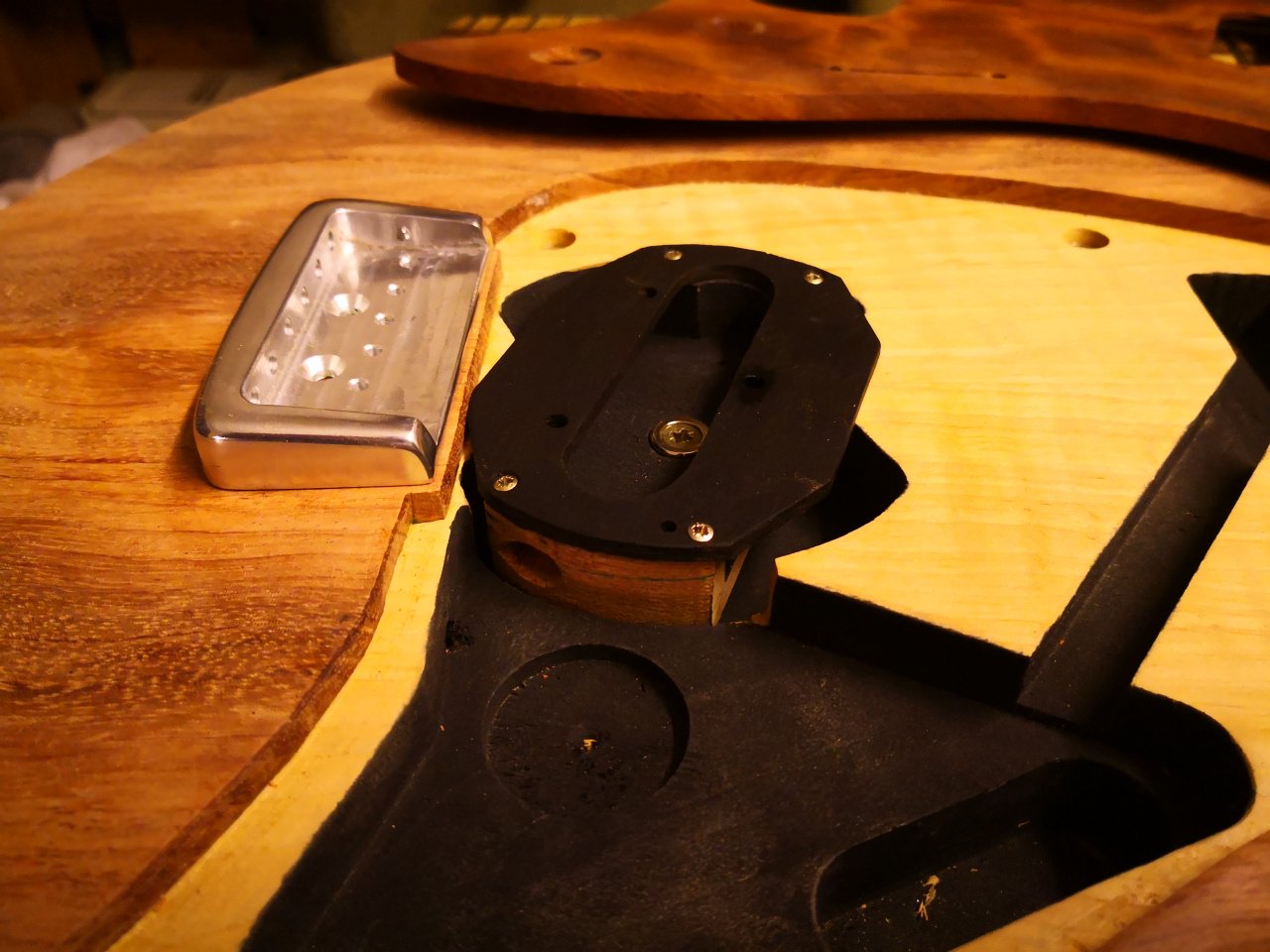

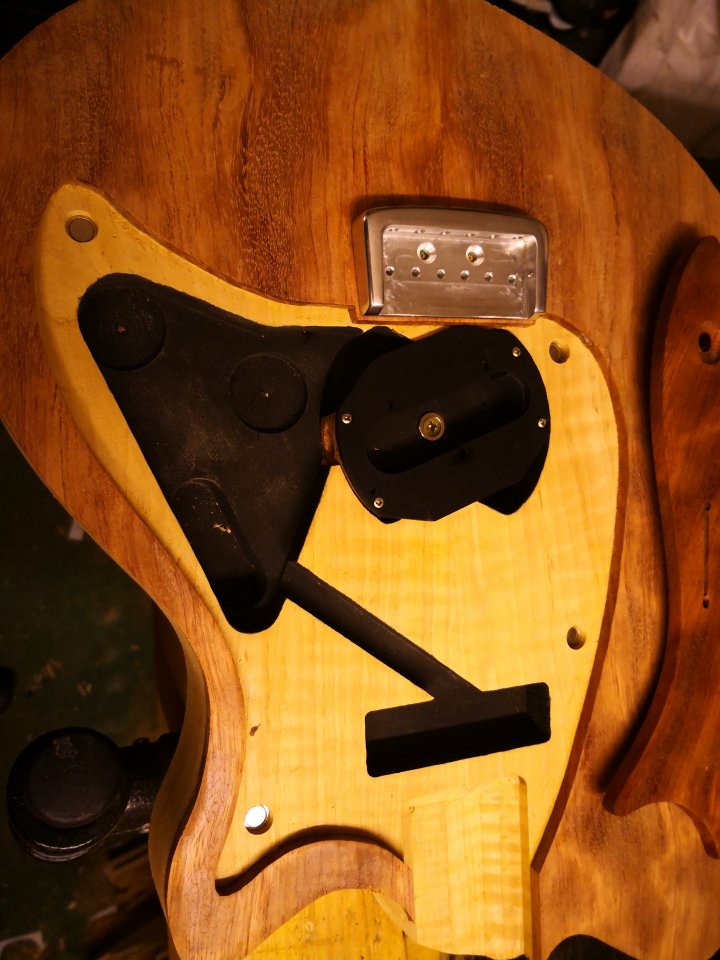

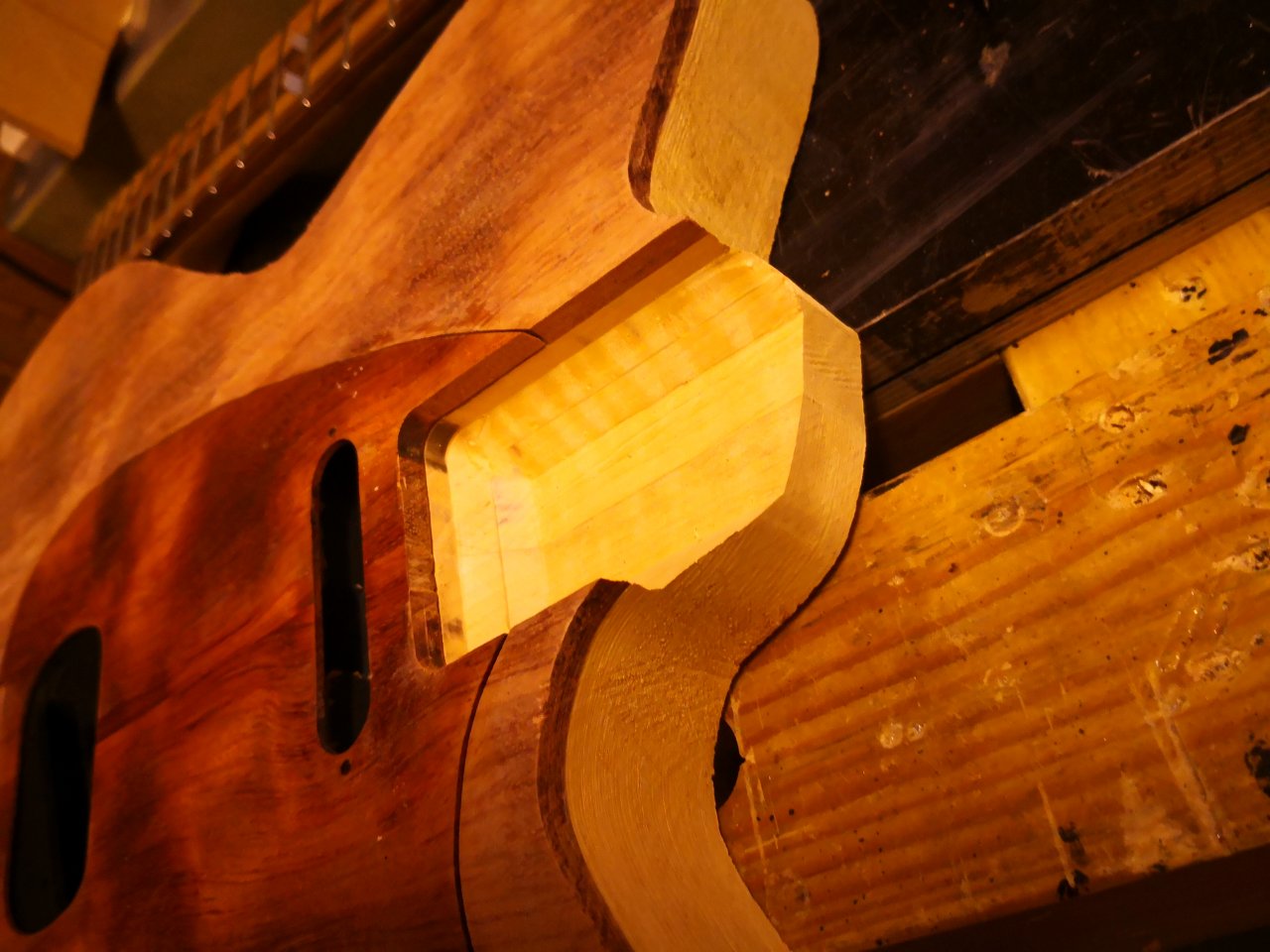

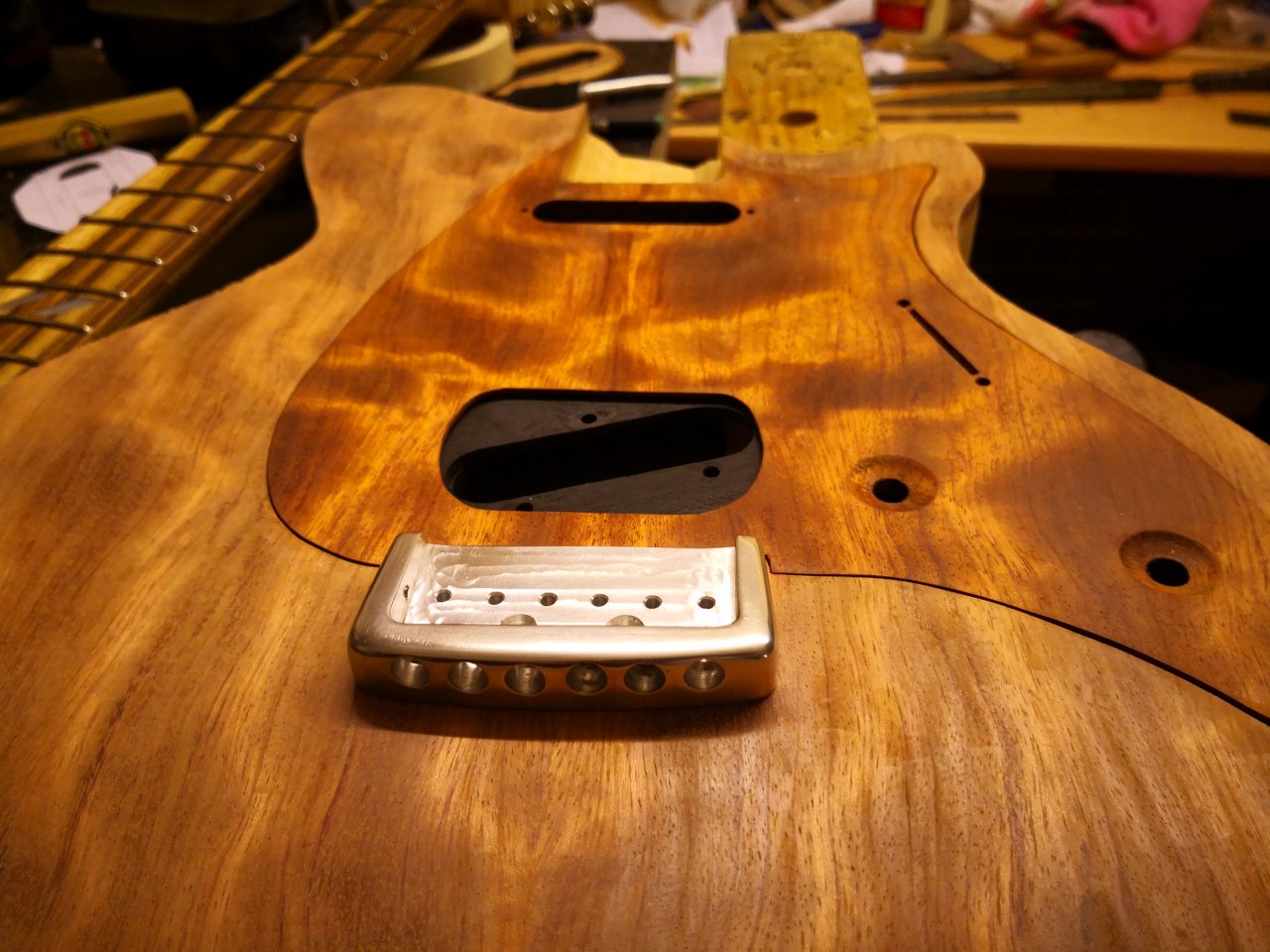

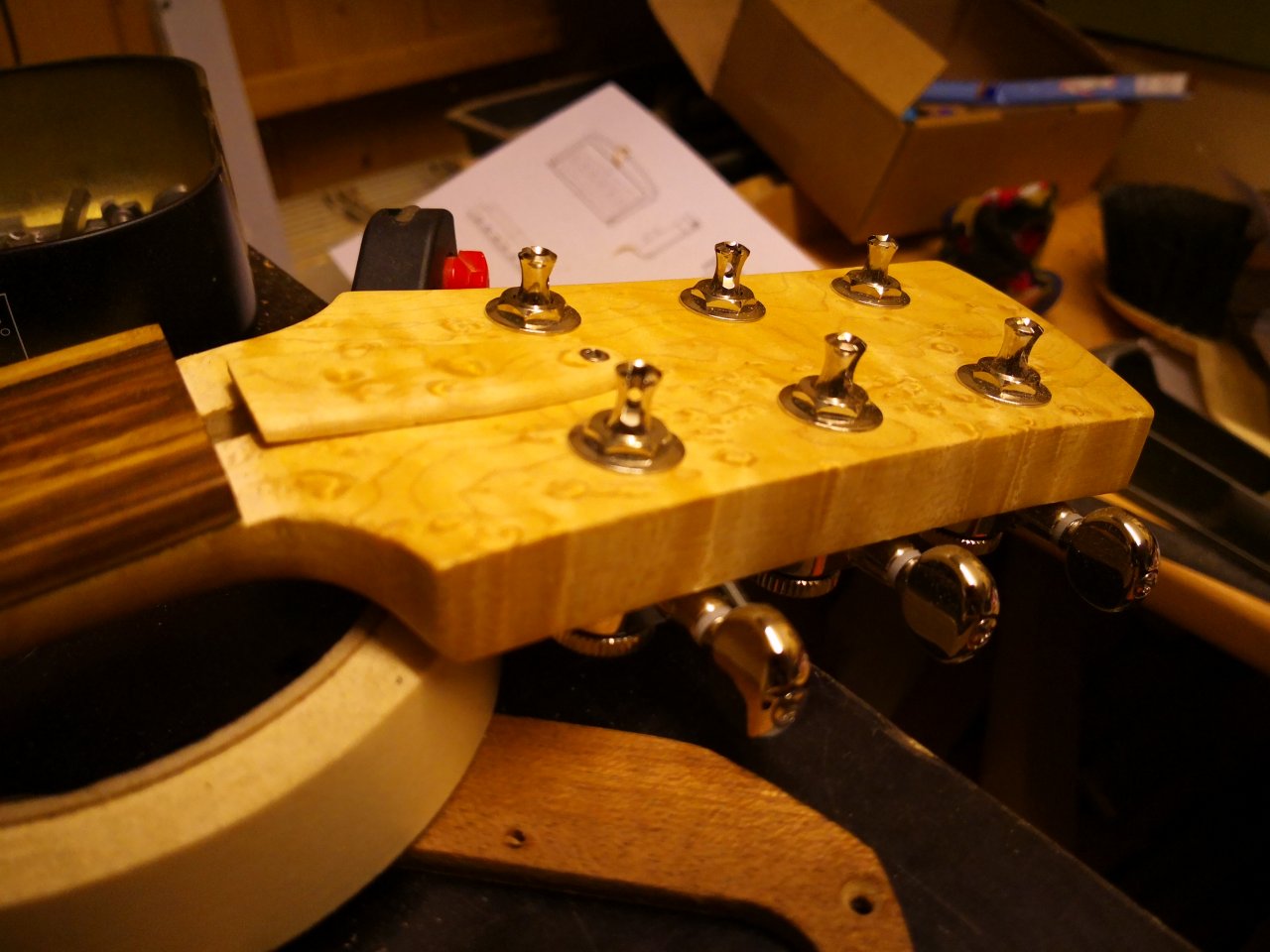

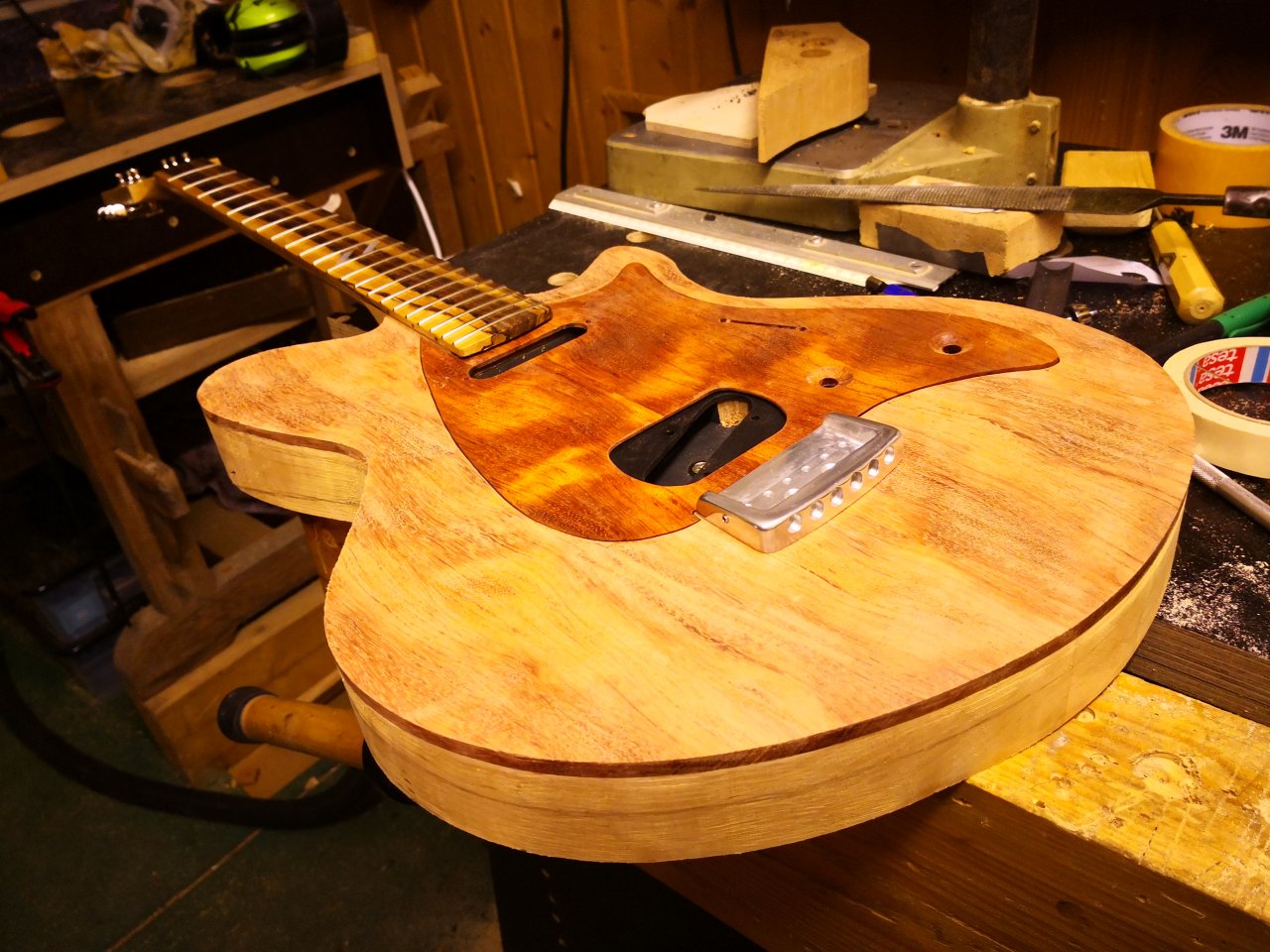

Es ging mit raschen Schritten weiter! Das gros ist soweit fertig, nun geht es an Feinarbeiten. Korpusshaping und Oberflächen schleifen, Magnete ins pickguard einbringen, ölen etc....

IMG_20190106_181444.jpg IMG_20190106_181547.jpg IMG_20190106_181506.jpg IMG_20190106_211228.jpg IMG_20190106_211210.jpg IMG_20190106_211203.jpg IMG_20190106_203818.jpg IMG_20190106_181429.jpg IMG_20190106_181416.jpg IMG_20190106_181410.jpg

Zuletzt bearbeitet von einem Moderator:
  • Gefällt mir
Reaktionen: 13 Benutzer
Echter Augenschmaus... Das Griffbrett sieht echt mega aus :great:

  • Gefällt mir
Reaktionen: 1 Benutzer
Woah mega! Sehr hübsch.

  • Gefällt mir
Reaktionen: 1 Benutzer
Sauber, das schaut richtig gut aus.

Du hast das aber schöner und eleganter gelöst.
Die Federvorspannung hatte ich mir damals gespart.

  • Gefällt mir
Reaktionen: 1 Benutzer
Ich habe aber auch geraume Zeit überlegt ... Funktioniert denn noch alles?

Du hast das aber schöner und eleganter gelöst.
Die Federvorspannung hatte ich mir damals gespart.
--- Beiträge wurden zusammengefasst ---

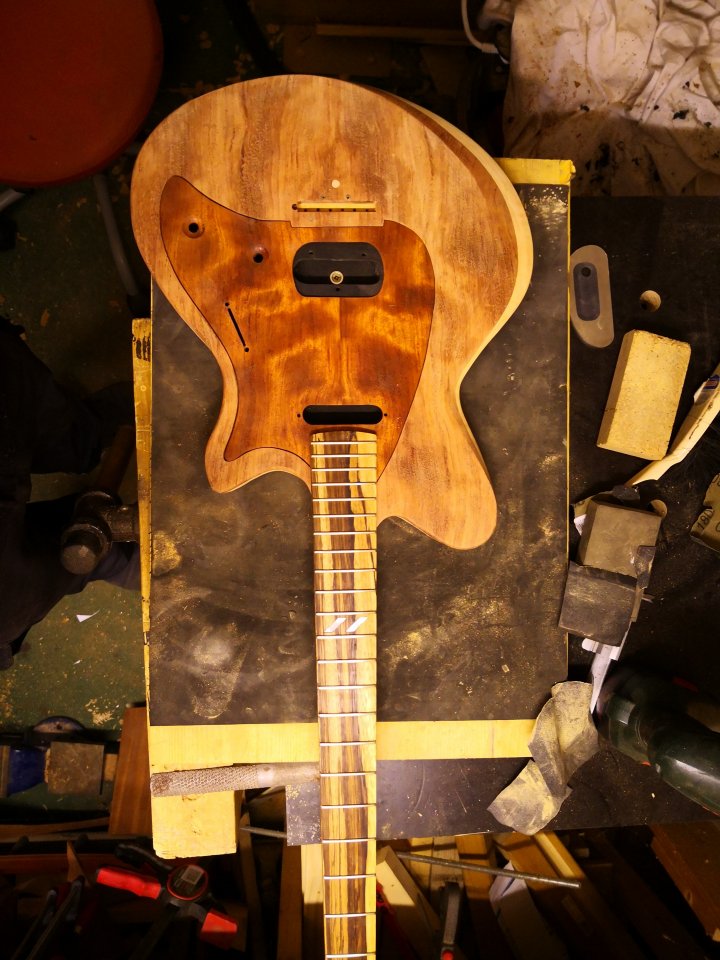

Es ging weiter! Probe Zusammenbau...


Anhänge

  • IMG_20190109_221359.jpg
    136 KB · Aufrufe: 206
  • Gefällt mir
Reaktionen: 1 Benutzer
Was ich nun noch überlege, ist die Gestaltung der Oberfläche. Das Pickguard ist ja schon geölt, der Rest noch nicht. Macht es Sinn diesen in der Oberfläche abzusetzen d.h., lackieren und damit einen anderen Glanzgrad zu erhalten? Oder doch alles ölen und wachsen... TruOil wäre da meine Wahl bzw. habe ich auch noch Ballenmattierung. Die ist auch gut..
Die Erle ist recht hell und auch geriegelt. Um die Riegel etwas hervorzuheben, dachte ich mit dunkelgrauer Beize zu arbeiten, schleifen und dann ölen...
Gegenvorschläge? Zustimmungen?

Danke und viele Grüße Matze

Ich habe aber auch geraume Zeit überlegt ... Funktioniert denn noch alles?
Funktioniert alles noch einwandfrei.
Allerdings hab ich schon lange nicht mehr am Pickup gedreht.
Ingendwann war die bevorzugte Position gefunden, und die ist seitdem eingestellt.

Gruss
Hans

So geht es mir sicher auch...
Funktioniert alles noch einwandfrei.
Allerdings hab ich schon lange nicht mehr am Pickup gedreht.
Ingendwann war die bevorzugte Position gefunden, und die ist seitdem eingestellt.

Gruss
Hans

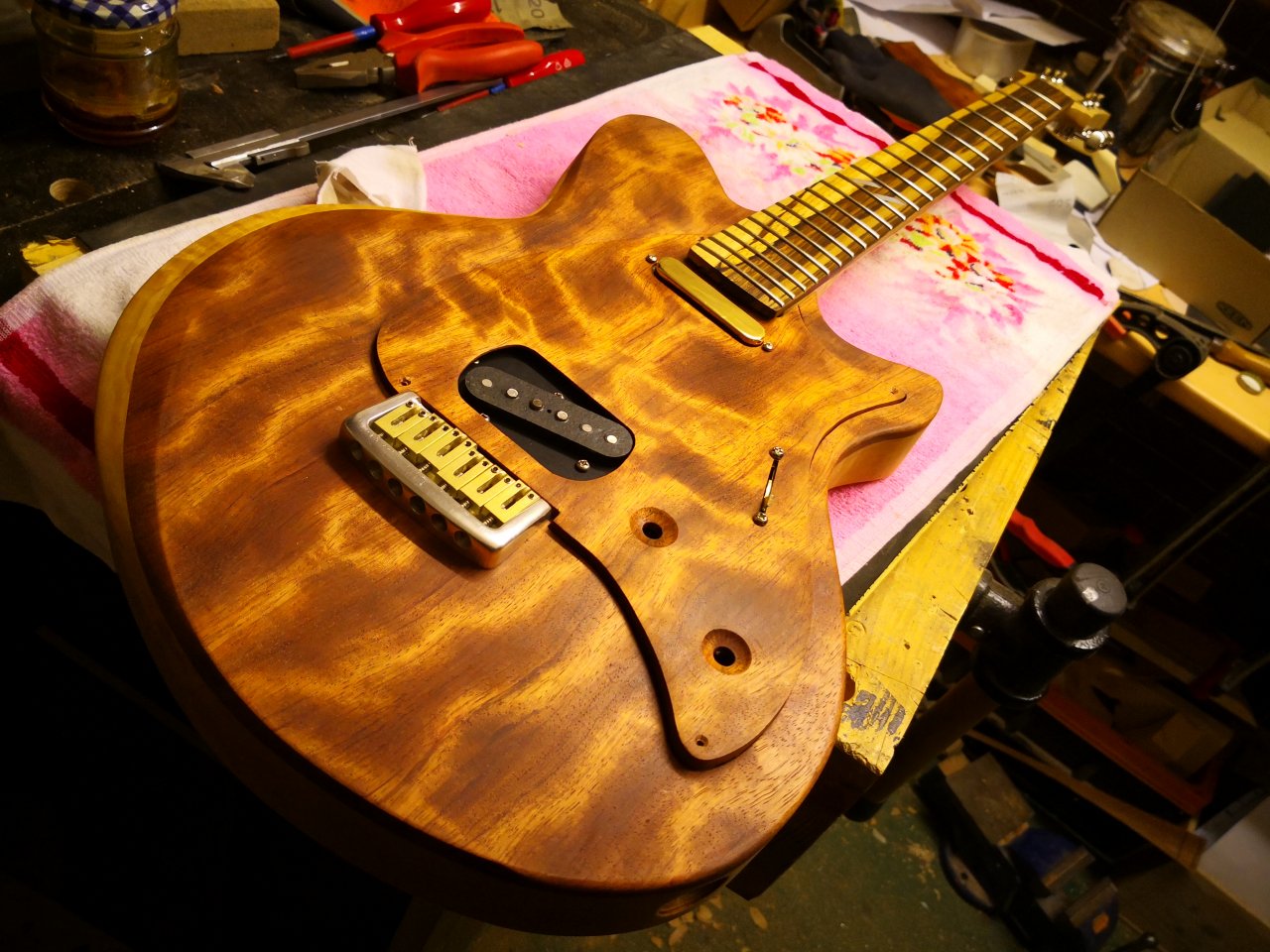

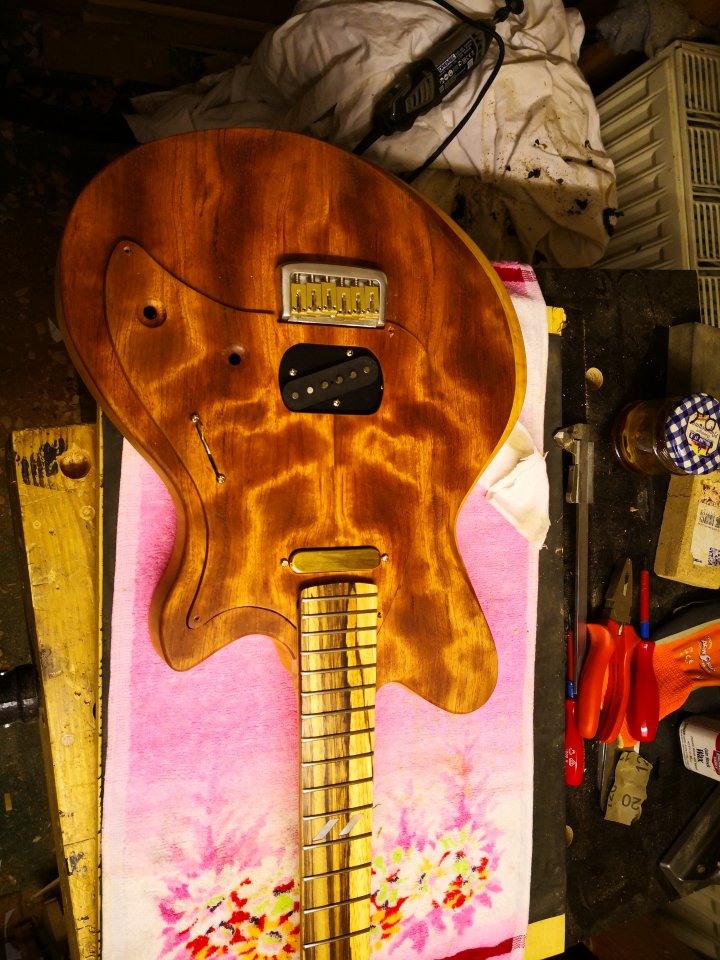

Es steht kurz vor dem Finale! Der Korpus wurde mit Truoil und Wachs behandelt und ist nun glatt wie ein Babypo...

Es folgt der Zusammenbau. Goldene Hardware hatte ich auch noch nicht. Passt aber recht gut im Mix, oder?


Anhänge

  • IMG_20190111_225826.jpg
    230,5 KB · Aufrufe: 243
  • IMG_20190111_225816.jpg
    158 KB · Aufrufe: 226
  • Gefällt mir
Reaktionen: 5 Benutzer
