Ich will auch ne Tele, oder so ähnlich

[matze44]

Hallo liebe Mitbauenden!

Nachdem mein letzter Bau (Nr. 6) geraume Zeit zurück liegt und meine Freizeit in andere Dinge hineinfloss, will ich mich an meinen nächsten Bau wagen.

Ich habe mit Fender-artigen Instrumenten spieltechnisch nie etwas am Hut gehabt. Kein Halswinkel, Singlecoils och nö...

Aber man wird ja älter und irgendwie fand ich den schlichten Stil einer Telecaster schon immer faszinierend.
Allerdings mag ich auch Ergonomie und schöne Kurven, daher will ich einen eigenen Entwurf daraus machen.

Im heimischen Abstellraum trocknet und liegt seit langer Zeit ein Pärchen Riegelerle vor sich hin. Darauf werde ich eine Decke aus Bubinga aufbringen.

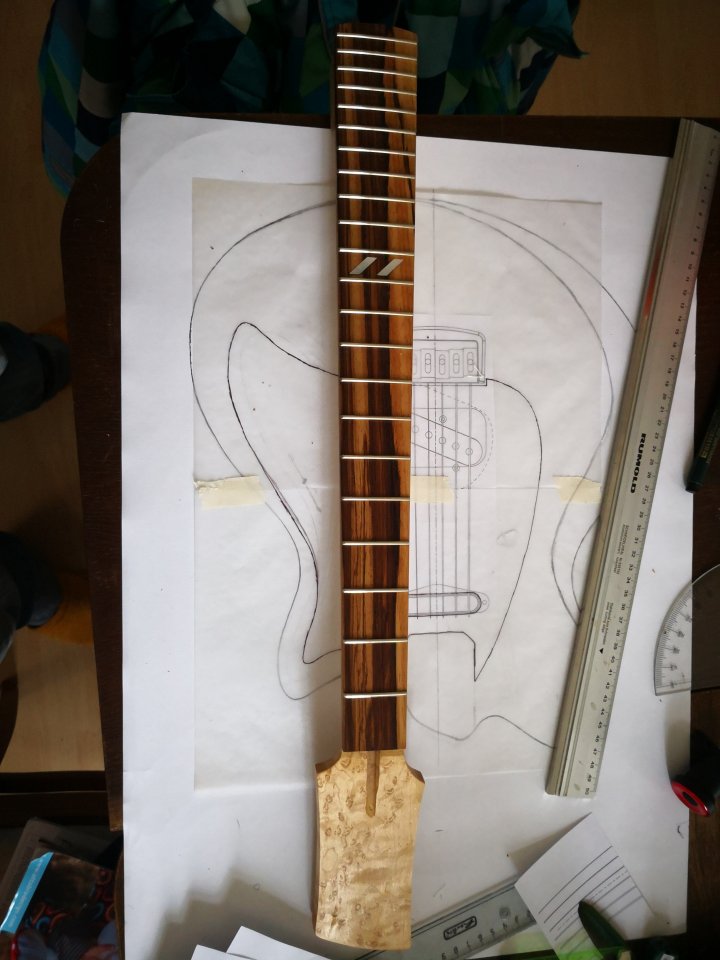

Hals habe ich aus einer vergangen Produktion bereits vorrätig.
Dieser ist aus Vogelaugenahorn mit einem Zebrano-Griffbrett.

Elektrisch wird es klassisch sein. Ich habe ein Tonerider Hot Classic Teleset welches ich verbauen möchte.
Da ich in den letzten Jahren immer wieder Diskussionen und verschiedene Ansichten über die Ausrichtung des Stegpickups gesehen habe und mir auch nicht sicher bin, ob nach vorn (klassisch) oder nach hinten geneigt (Prinzip Hendrix), werde ich diesen drehbar einbauen.

Das Drehelement stelle ich aus Holz her. Das hat auch den Vorteil, daß kein metallischer Werkstoff den Pickup umringt und ggfls. beeinflussen kann. Über die Verwendung verschiedener Brücken - Materialien, v. a. auch der baseplates gibt es zahlreiche Abhandlungen.

Achja, Brücke!
Ich werde mir aus Bronze eine an G&L angelehnte Brücke selbst herstellen. Bronze daher, da die frei erhältliche Legierung CuSn12 recht nah an das geheimnisvoll beschriebene "Glockenmessing" heranreicht.
Alternativ werde ich noch eine sonst gleiche Variante aus recht hartem Alu herstellen. Da kann ich endlich mal die Unterschiede zwischen diversen Materialien heraushören. Oder auch nicht...

Saitenreiter sind aus Messing und von Rockinger und haben 10,4mm Breite. Standard bridgeplates scheiden daher schonmal aus.

Habe ich was vergessen?
Bilder!

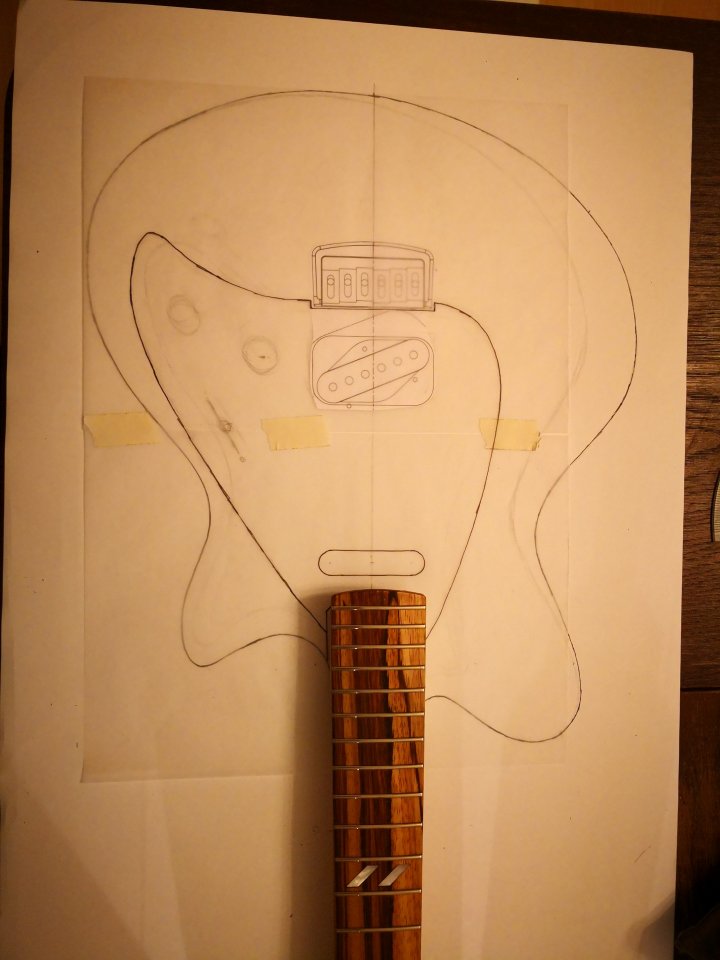

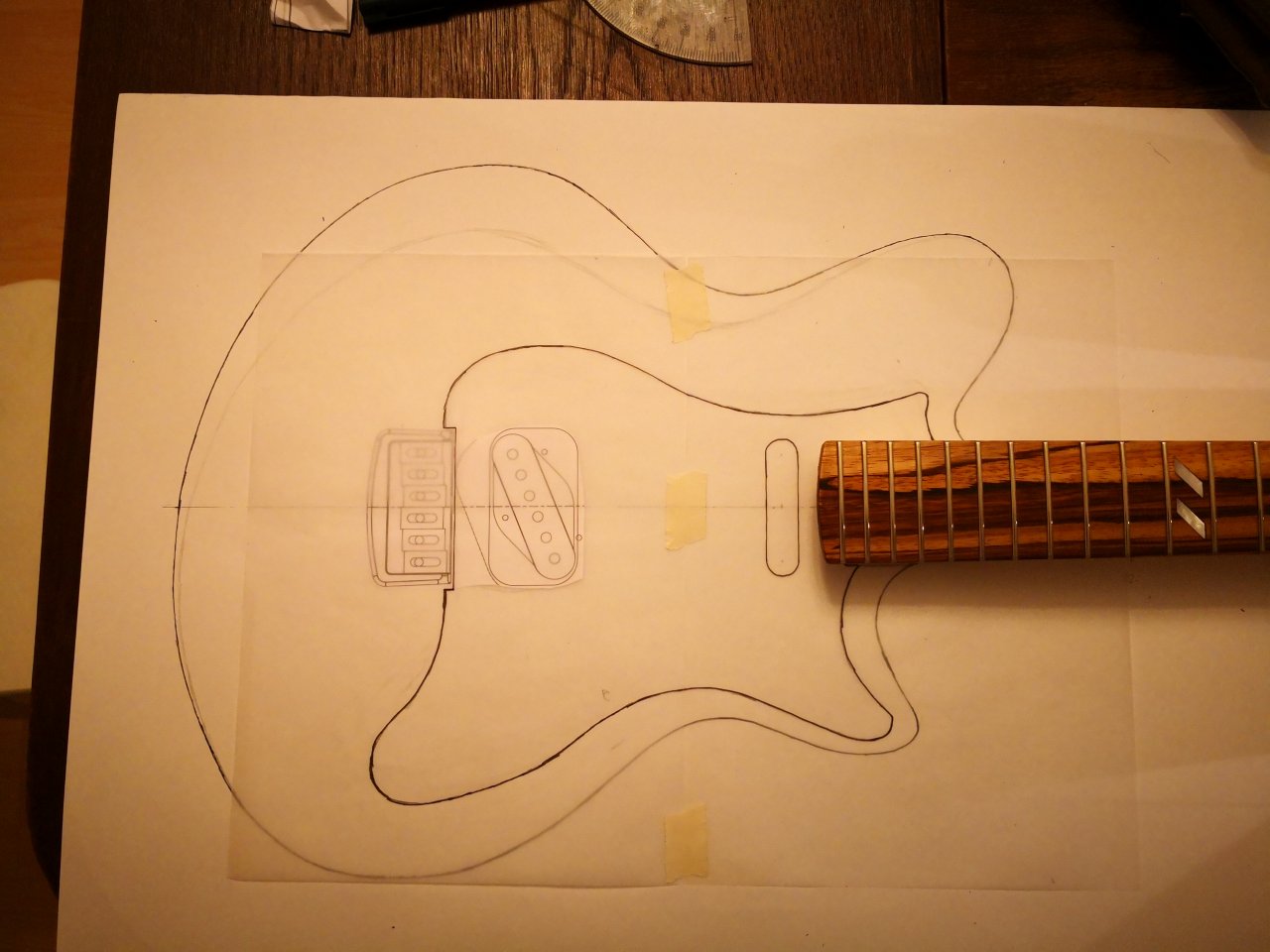

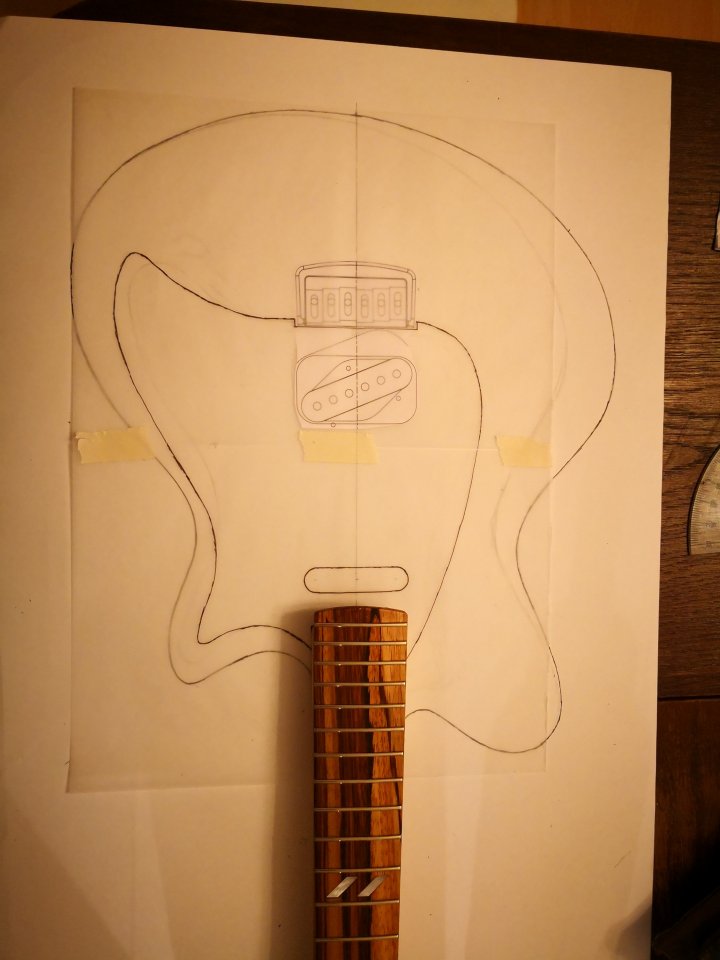

Anbei mehrere Entwürfe mit Fake pickguard. Diese wird aus der Decke herausgeschnitten und mit Neodymmangneten anschließend am Korpus befestigt.
Ich tendiere derzeit mehr zum pickguard mit der Nase im cutaway (letztes Bild), eine fendereske Variante habe ich auch, allerdings gedanklich inzwischen verworfen.

Bei Fragen oder Anregungen... Immer her damit!
Viele Grüße Matze



[Rotor]

Aber man wird ja älter und irgendwie fand ich den schlichten Stil einer Telecaster schon immer faszinierend.

Glückwunsch zur Einsicht. Es ist die beste und schönste Gitarre, die man haben kann
Ich bin gespannt.



[TE335]

Der Hals ist wunderschön, auf den drehbaren Pickup freue ich mich - aber die Form des Bodies ist schrecklich . Trotzdem abonniert und ich bin gespannt.

Zeig mal Fotos der Riegelerle-Planken, wie sehen die aus?



[Rotor]

aber die Form des Bodies ist schrecklich

Ja, bzw eher 7ender Offset-Like. Nicht Tele. Das würde ich mir überlegen, weil ne Tele is ne Tele is ne Tele



[Gast268730]

Klingt spannend.

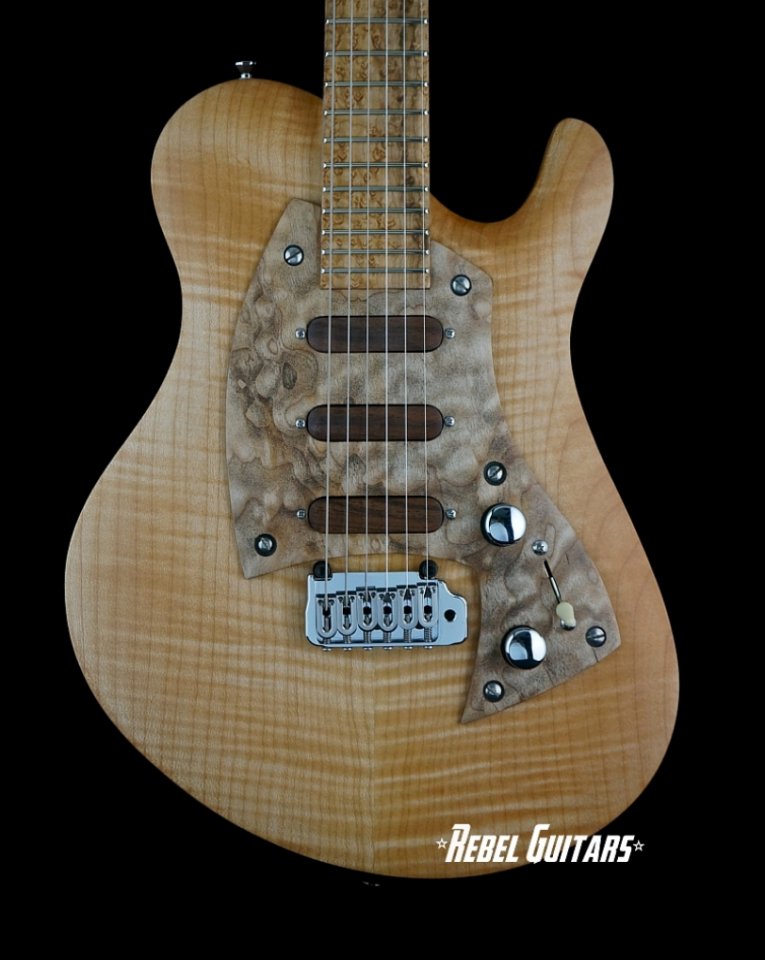

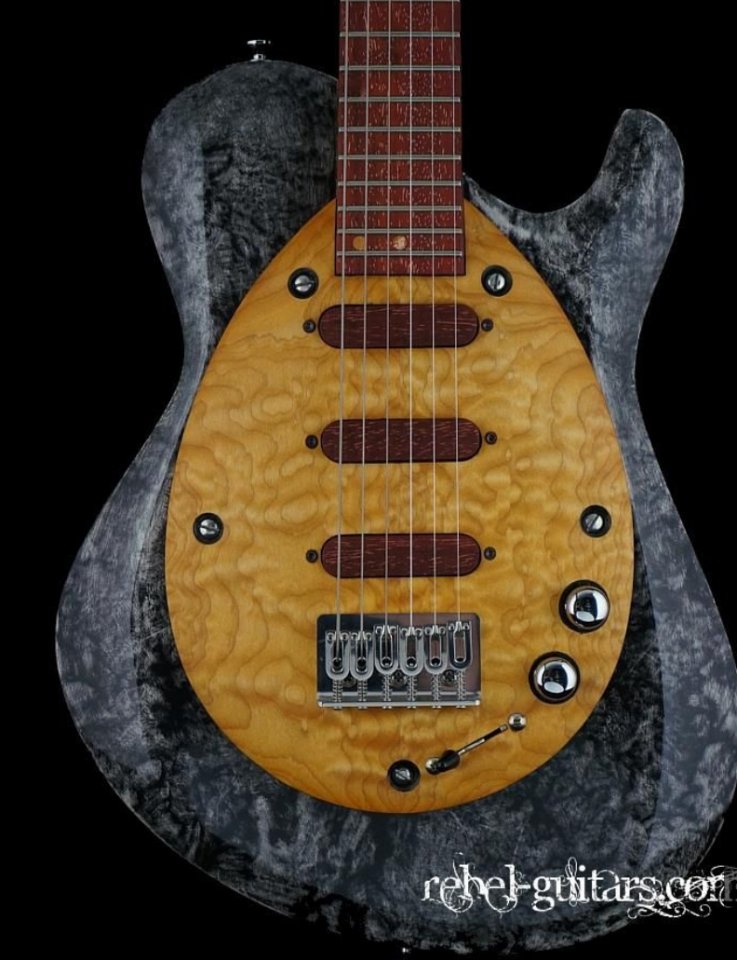

Erinnert mich ein wenig an die LAG Jet

Das mit dem magnetischem pickguard ist ne witzige Idee. .....Die Magnete stören aber nicht die Pickups oder? Keine Ahnung, war nur so ein Gedanke.



[Cantetinza]

Sieht irgendwie nicht nach Tele aus.
Pickguard würde ich das mittlere Foto nehmen und den cutaway anschrägen wie auf deiner li ken Seite. Pickguard rechts mehr parallel zum Body. Kurvig aber schöner.
Geschmackssache wie immer
--- Beiträge wurden zusammengefasst ---
Hier ein paar Varianten



[johnny_park]

Sehr schön! Da lese ich mit!

Schon geschrieben worden aber: Ich finde auch, dass es nicht wirklich nach Tele aussieht, aber definitiv Fender-ish! Glückwunsch, mir gefällt die Form sehr.

Wenn ich so überlege, dann erinnert sie mich ehrlich gesagt an eine "rundere, molligere" Meteora.

Noch ne Frage.
Das Pickguard wird dann in den Korpus eingelassen, habe ich das richtig verstanden?



[matze44]

Vielen Dank für die Wortmeldungen
Mit Tele meine ich auch nicht die 100%ige Übernahme der Form, sondern das Konzept der Gitarre.
Ich schrieb ja, daß ich Ergonomie mag und die hätte der alte Leo bei dieser Gitarre nicht auf dem Schirm. Nichtsdestotrotz ist sie berechtigterweise ein Klassiker...

Das pickguard wird eingelassen. Wie es final aussehen wird, mal sehen.
Die Neodyme gibt es als sog. Topfmagnete und wenn diese weit genug weg sind, stören sie auch nicht.

Einfluss auf Schwingungsverhalten und Klanghhaben sicherlich alle Komponenten, nicht nur die Saitenreiter.
Wie groß der Einfluss der Grundplatte ist werde ich ja merken, da ich zwei verschiedene Materialien nehme

Viele Grüße Matze



[galaxis]

falsch verstanden, deshalb Antwort obsolet



[waldru]

@matze44

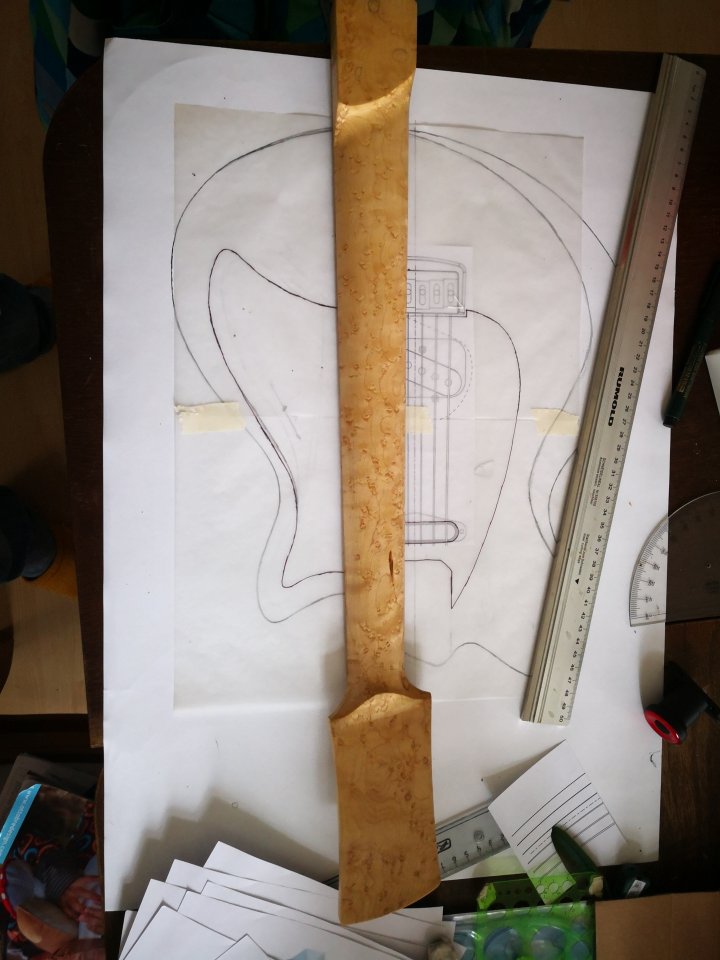

Zeig doch mal den Hals in ganzer Schönheit - das bisher gezeigte sieht richtig gut aus!



[Gast268730]

Hört sich sehr vielversprechend an und sieht auch verlockend aus.
An was für eine kopfplatte denkst du?
Fender typisch 6 in der Reihe oder orientierst du dich an3x3



[matze44]

Hi,

Es wird eine 3/3 Kopfplatte. Anbei mal ein paar Materialbilder. Ich muss mich auch noch zwischen zwei Bubingadecken entscheiden...



[Cantetinza]

Erkennst du die vielen Gesichter in der zweiten Bubingadecke

Super Hals



[Gast268730]

Schick



[Real-JJCale]

***
Da ich in den letzten Jahren immer wieder Diskussionen und verschiedene Ansichten über die Ausrichtung des Stegpickups gesehen habe und mir auch nicht sicher bin, ob nach vorn (klassisch) oder nach hinten geneigt (Prinzip Hendrix), werde ich diesen drehbar einbauen.
***

Sehr coole Idee!
Wobei ich mir sehr sicher bin, dass du letztlich nur eine Position bevorzugen wirst ...

Ich habe vor ein paar Jahren auch eine Tele-Style umgebaut und dabei beide Richtungen des Steg-PUs ausprobiert.
Hier ist mir (wieder einmal) aufgefallen, dass für meine Ohren die klassische Position eine Fehlkonstruktion ist.

Baut man den Bridge-PU anders herum ein, erhält man mehr knackige Tele-Bässe und weniger schrille Tele-Höhen, für mich klingt das erheblich ausgewogener (v.a. im Clean-Modus & auch wenn es ein schaltbarer Humbucker ist).

Ist aber keine Diskussion wert, sondern reine persönliche Geschmackssache (und evtl. auch abhängig von der Amp-/Speaker-Kombination).

btw.: dein Hals ist wunderschön! wie auch die alternative Korpusform..., eine Anlehnung an eine Ibanez Talman...

LG
RJJC



[matze44]

Dankeschön! Ich denke auch, dass ich nach einer kurzen Eingewöhnungszeit nur eine Pickupstellung nutzen werde. Aber bis dahin...
Das die klassische Stellung nicht allzu günstig ist glaube ich auch. Es gibt ja viele Modifikationen an der Stelle. Billy Gibbons hat den Telepickup senkrecht gestellt, John Page, lange Zeit bei Fender im Customshop, baut seine pickups auch in Hendrixmanier ein..

Ibanez Talman war meine erste Gitarre in den 90ern! Die Ähnlichkeit dazu hatte ich gar nicht auf dem Schirm aber so etwas geschieht ja immer unterbewusst.

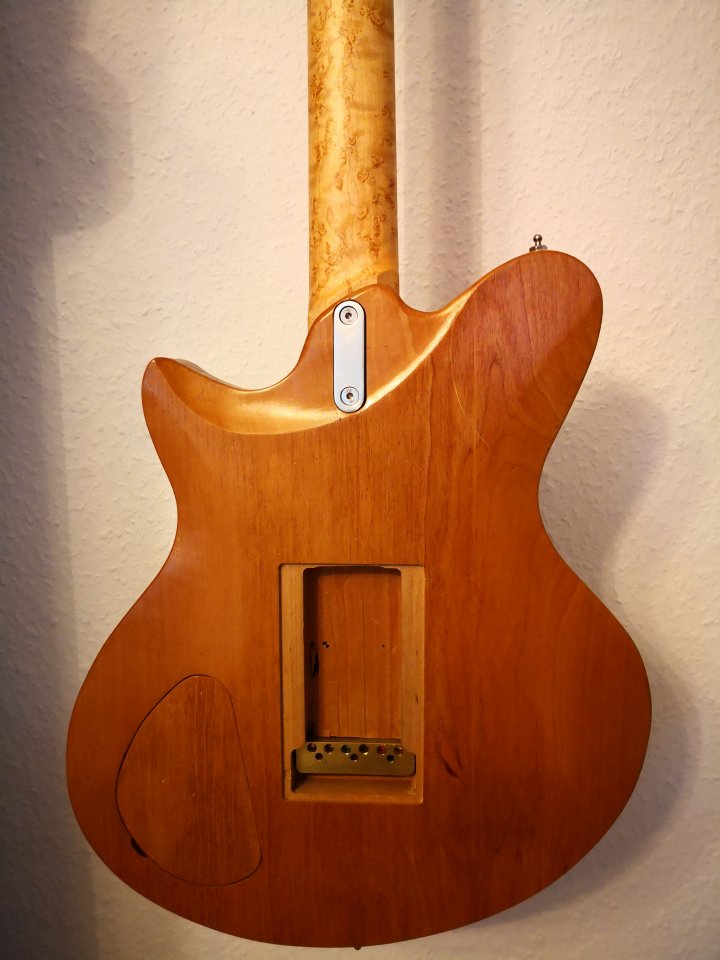

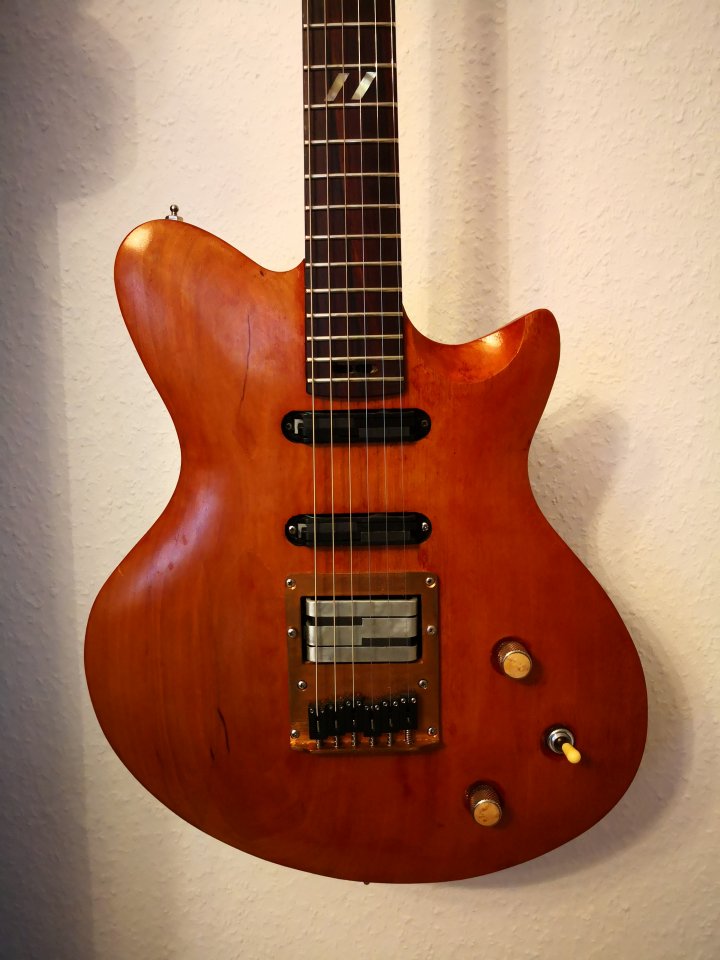

Es existiert bereits eine Schwesterngitarre, die hat aber nicht viel von Tele, auch wenn sie bißchen so aussieht.
Der massive Messingblock wirkt auch wie ein Compressor und nimmt etwas die Spritzigkeit...



[Real-JJCale]

*** Es existiert bereits eine Schwesterngitarre, ***

Oh, ein Lace Alumitones in der Bridge !

Auch sehr coole PUs mit der richtigen Tonholzkombi!

LG
RJJC



[Gast268730]

Whow bin echt gespannt



[matze44]

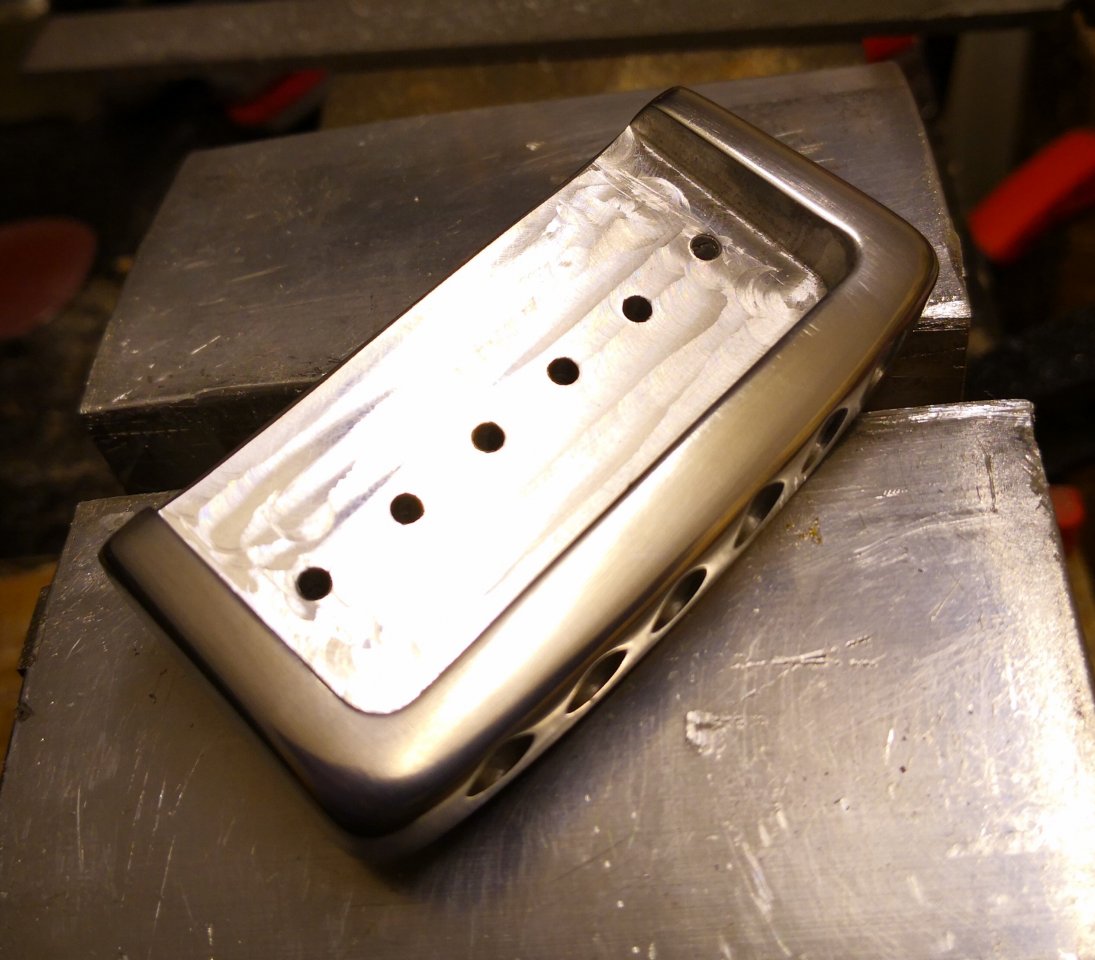

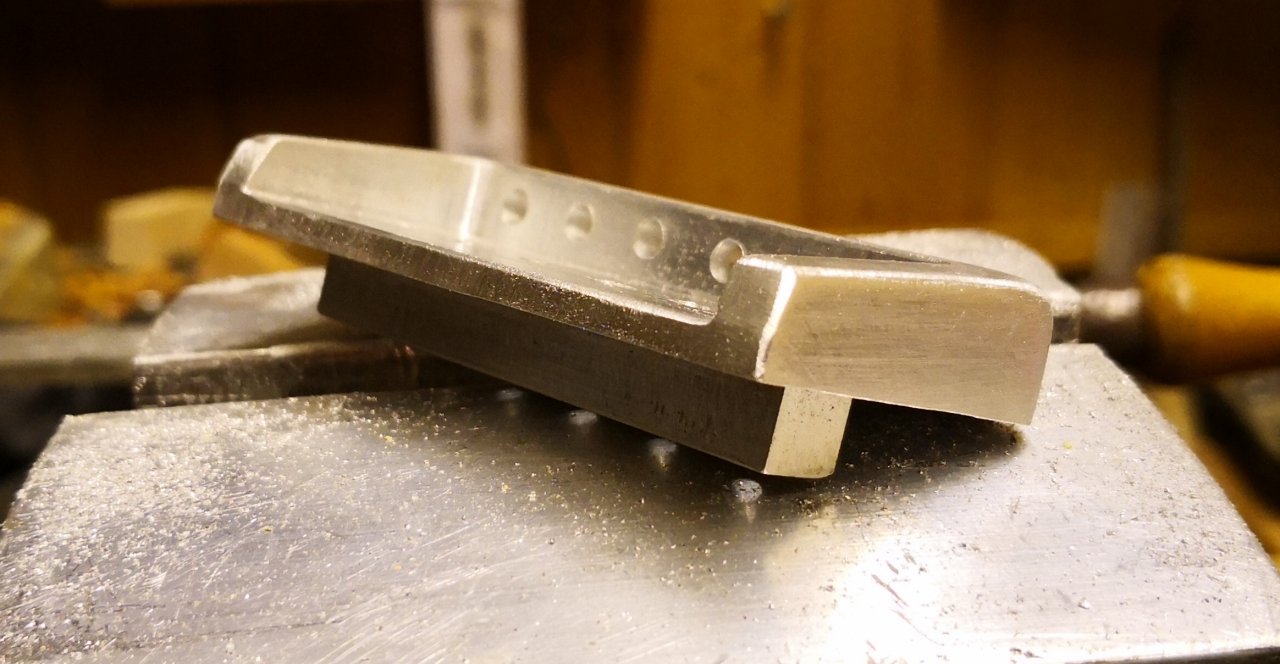

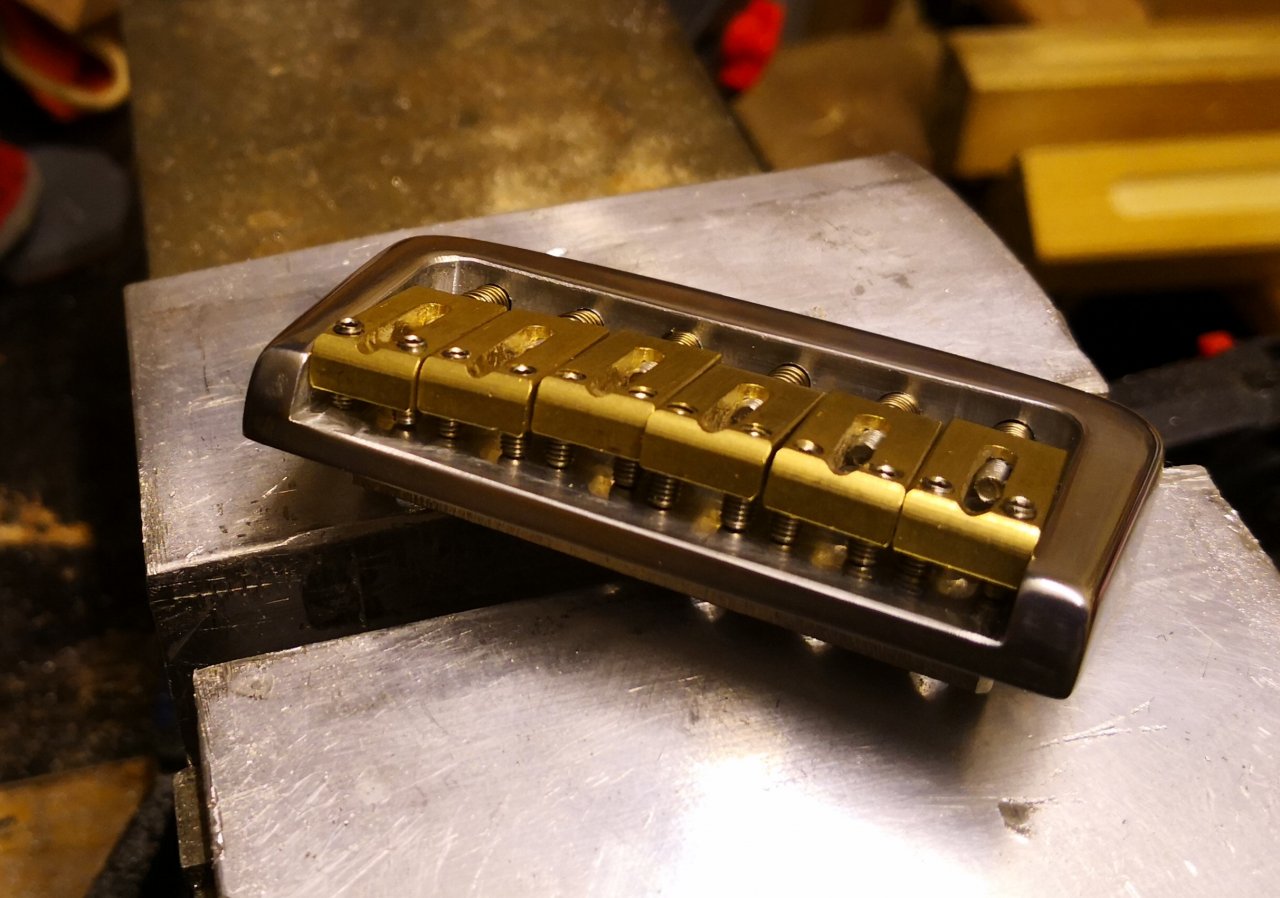

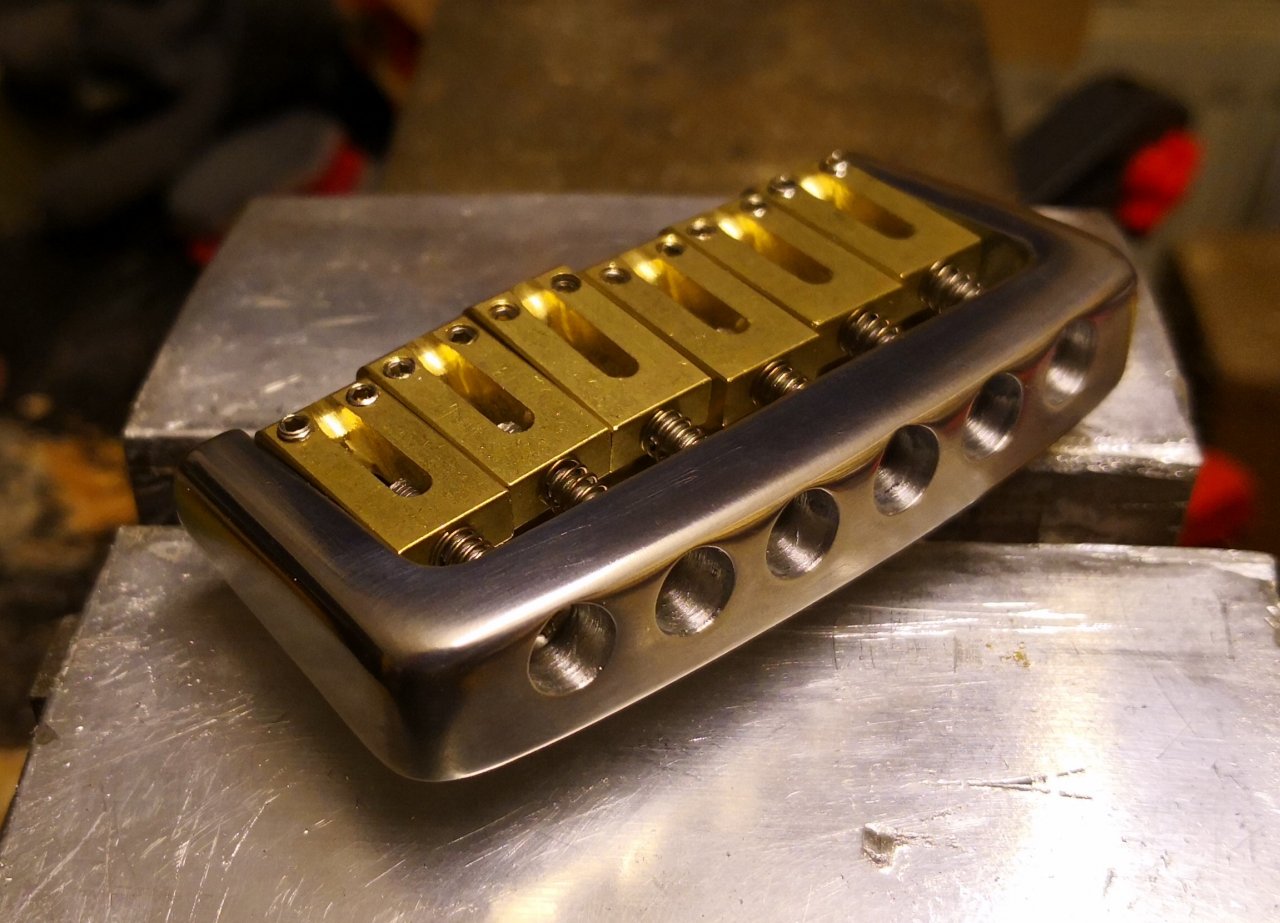

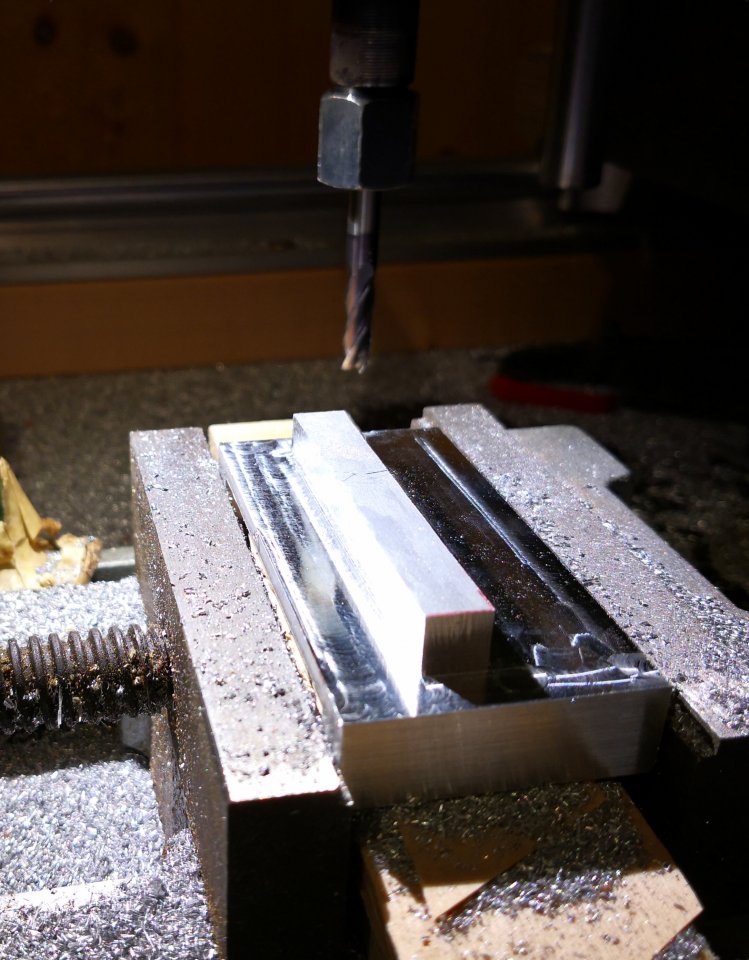

Da in der Zwischenzeit allerhand Hardware Einzelteile eingetroffen sind, habe ich inzwischen mit der Brücke begonnen. Die Saitenreiter sind von Rockinger.
In Alu gefällt mir die Brücke recht gut. Ein Rohling aus Bronze liegt auch noch bereit.
Aber Bronze ist soooo schwer...

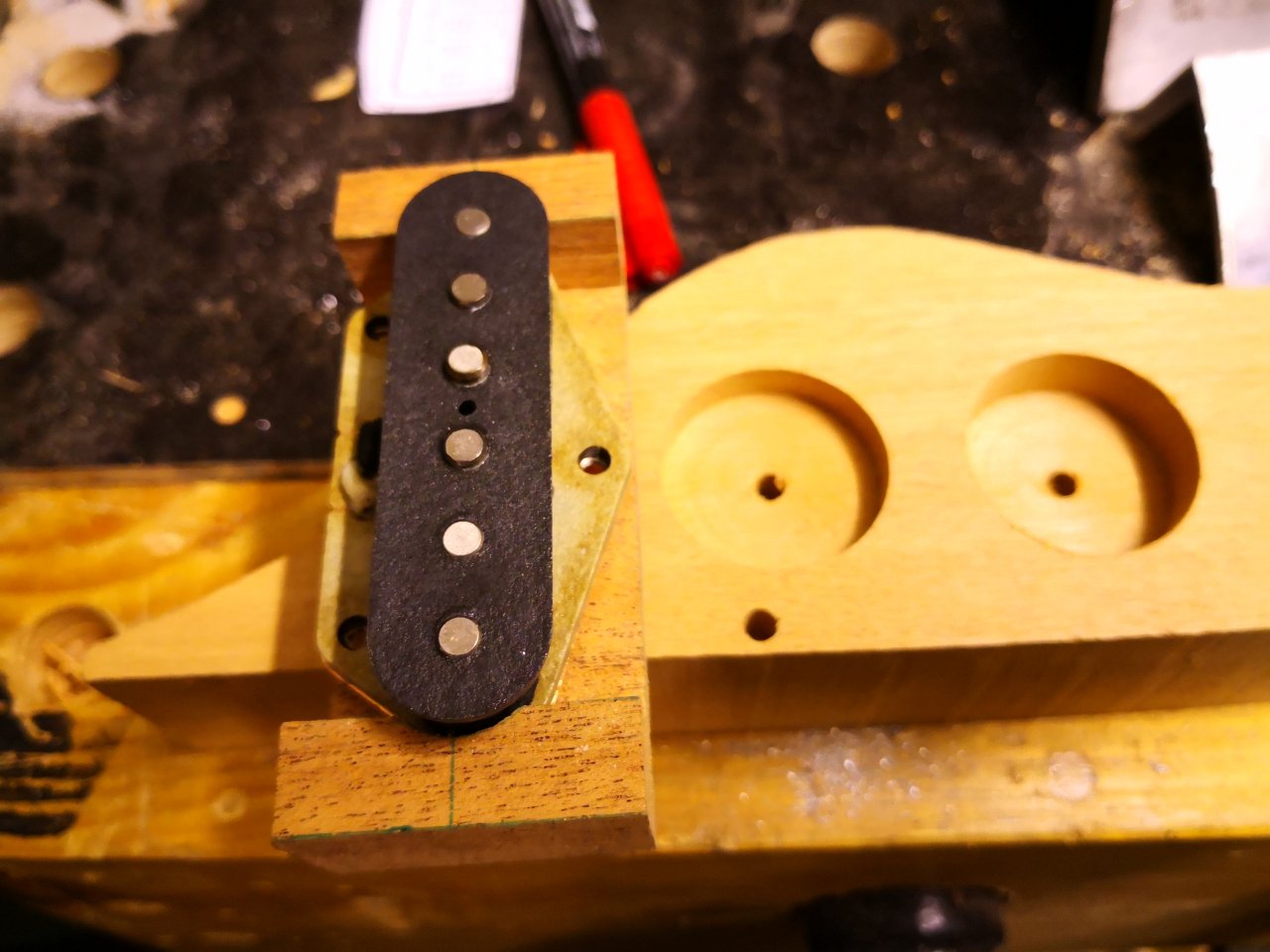

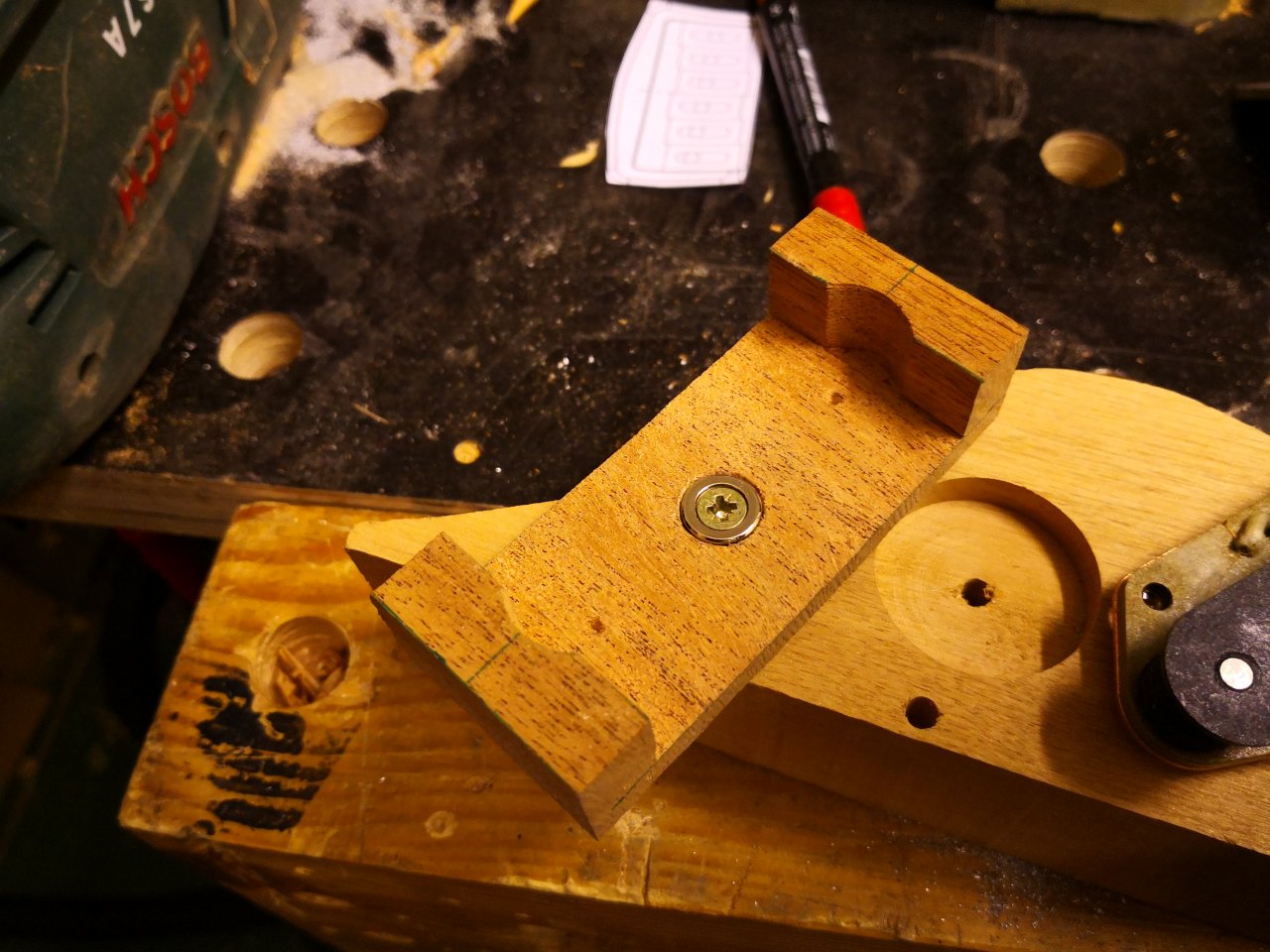

Der "Drehteller" für den Bridge pickup geht auch voran...



[TV-Music]

Moin,
sehr geiles Projekt! Gefällt mir richtig gut! Beim Pickguard würde ich variante 2 bevorzugen...
Hab mal eine frage zu dem Drehteller für den Bridge PU (hoffe ich habe nichts überlesen).
Wie man den PU dreht ist mir klar, aber hält er die Stellung von alleine? Oder ist in der Konstruktion etwas vorgesehen das z.b. zwei Positionen "festgehalten" werden?
Greetings
