Gitarre im Selbstbau - Birke-Multiplex, PRS-Style

[galaxis]

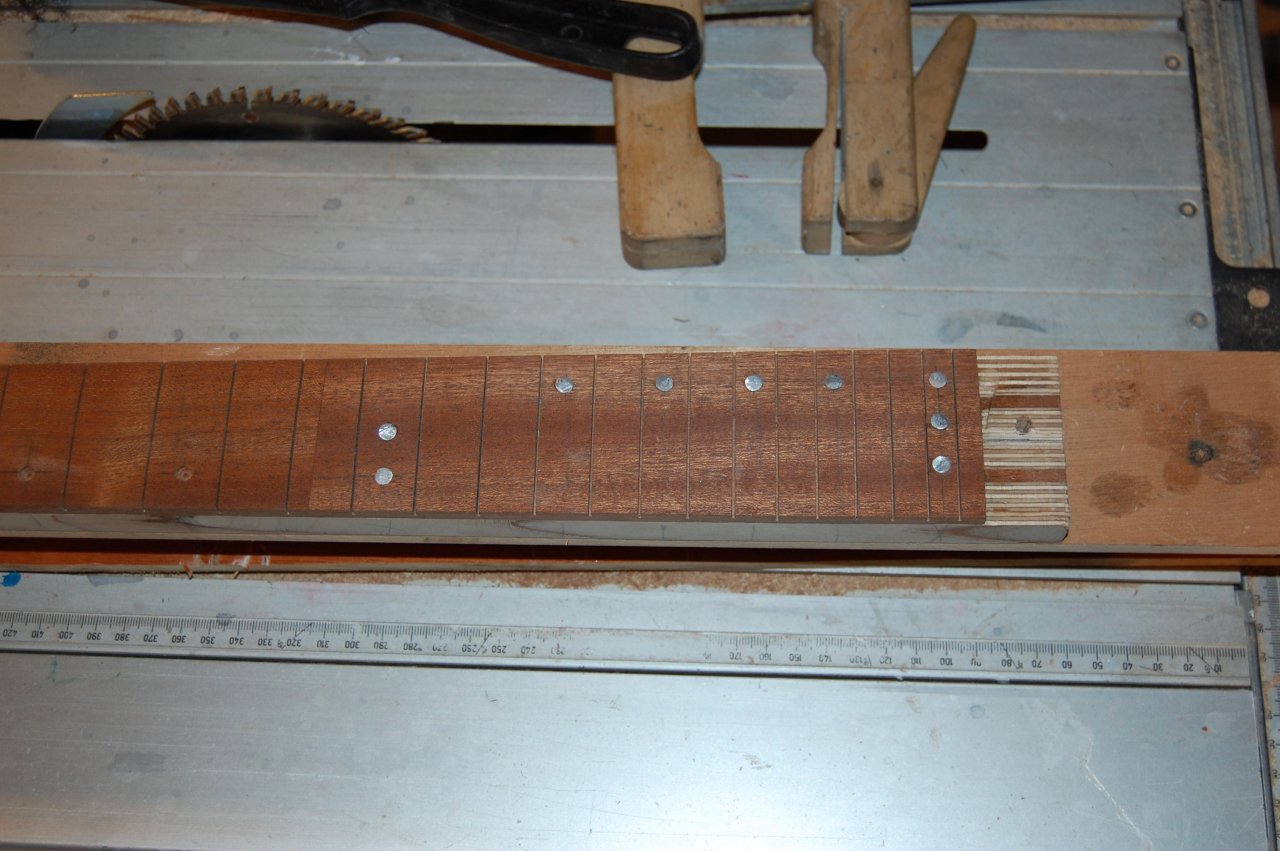

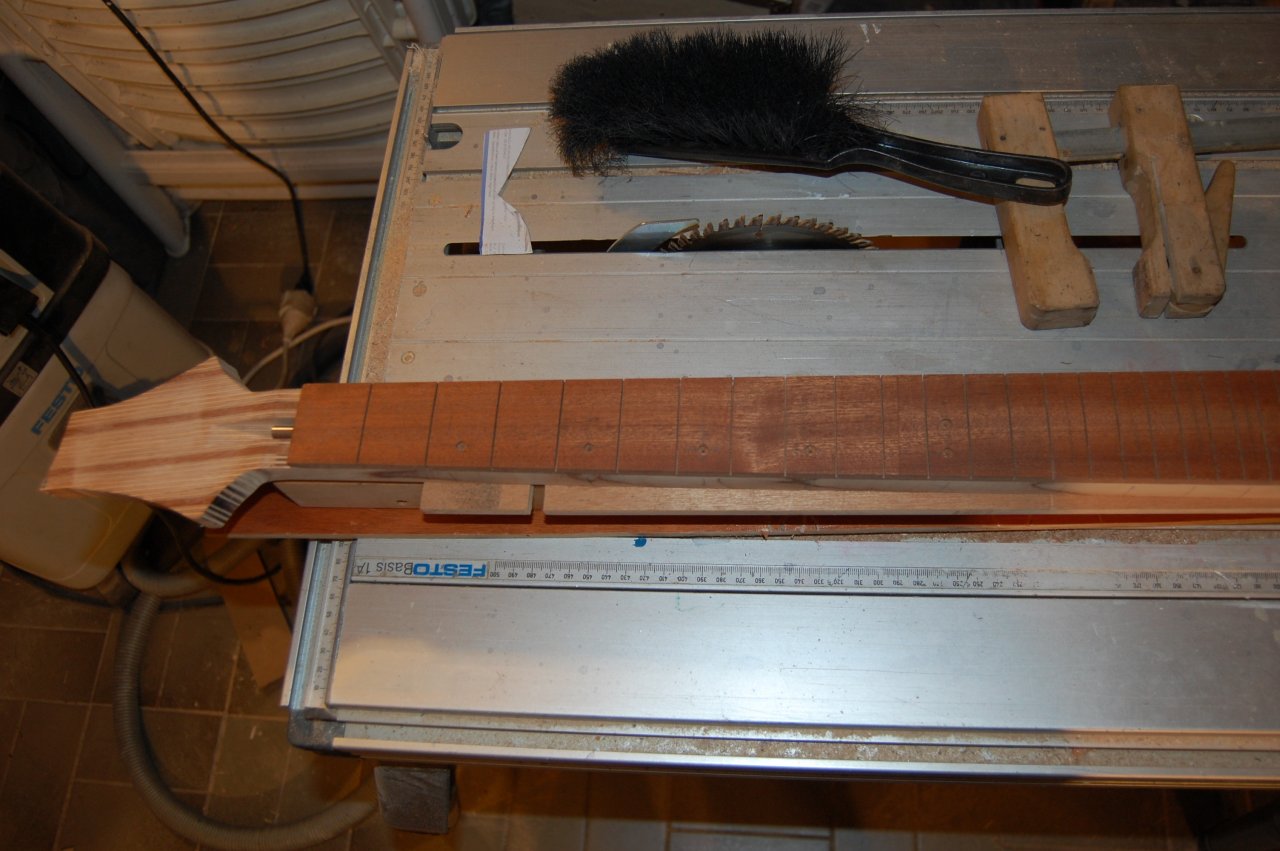

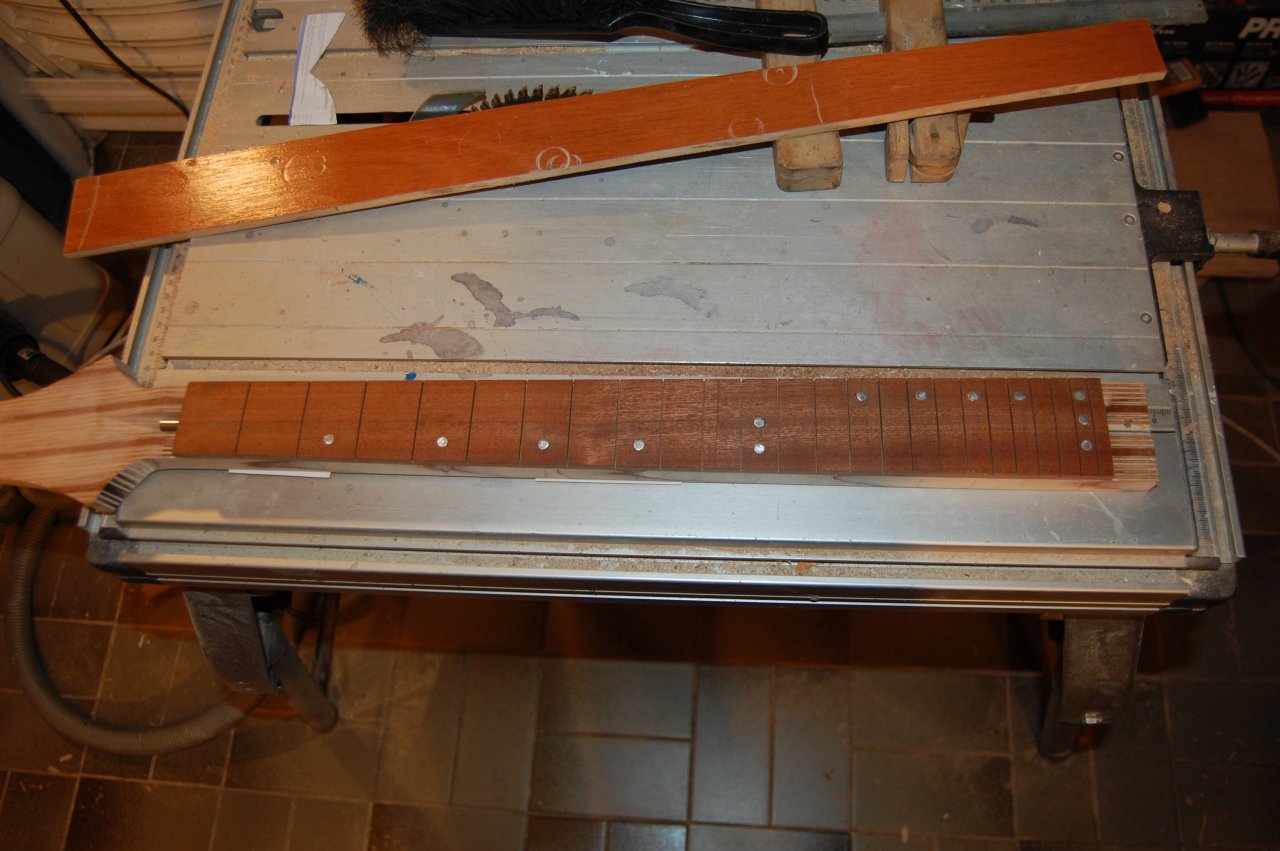

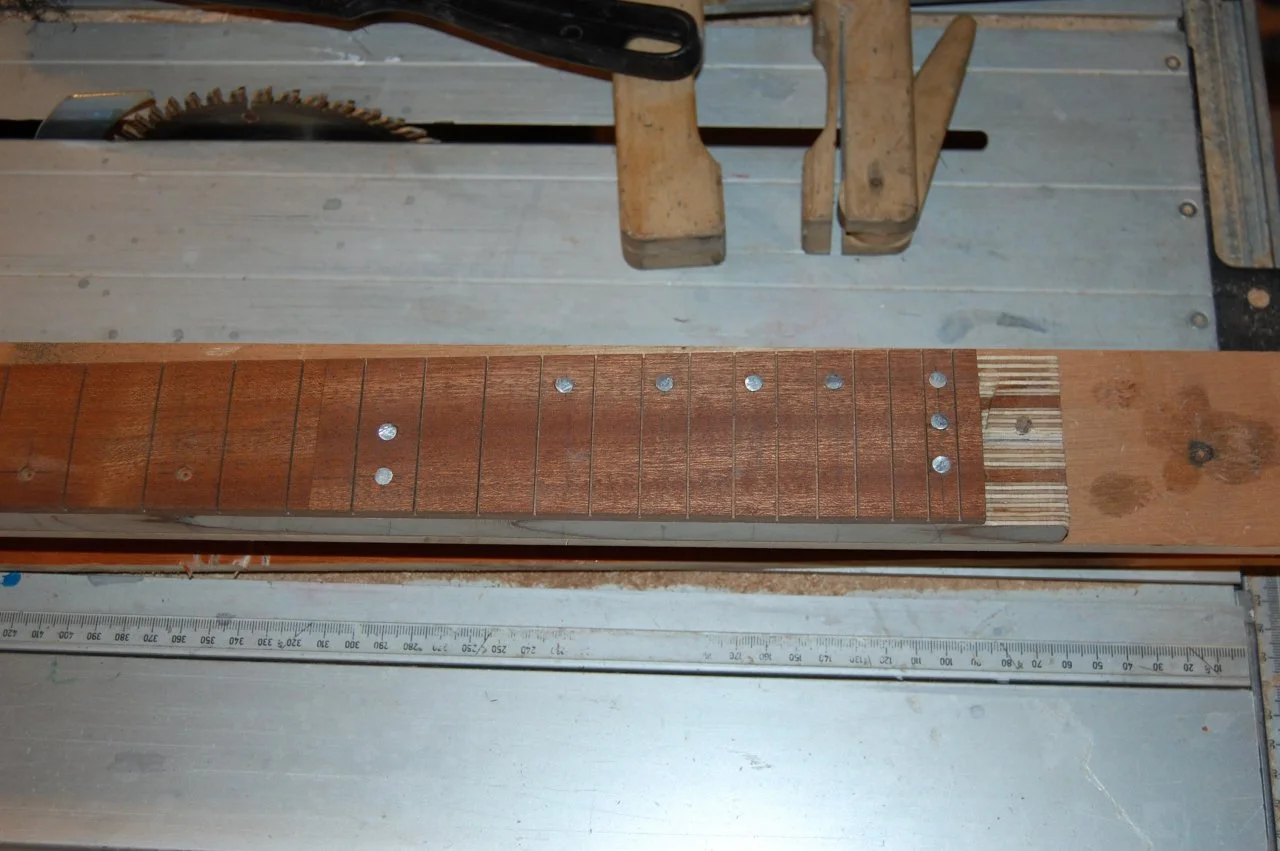

Habe weiter gemacht. What else. Der Hals wurde auf das entgültige Maß gefräst und jetzt werden die Inlays bzw. Dots eingebaut. Die sind aus Alu und waren mal ein Karabinerhaken der zum Klettern nix mehr taugt. In dünne Plättchen gesägt hat er so noch einen Sinn.

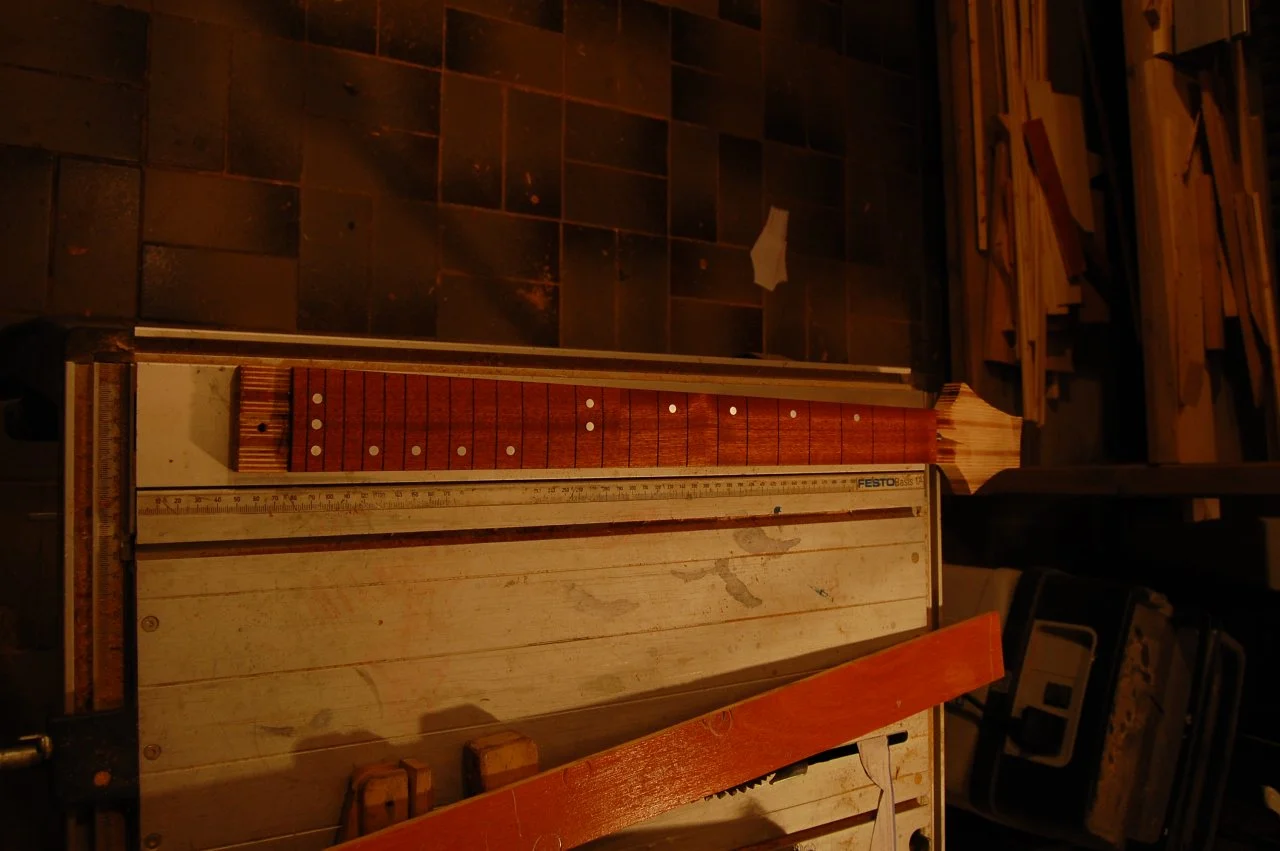

Dann alles bündig schleifen und ein wenig wässern, für die Optik...

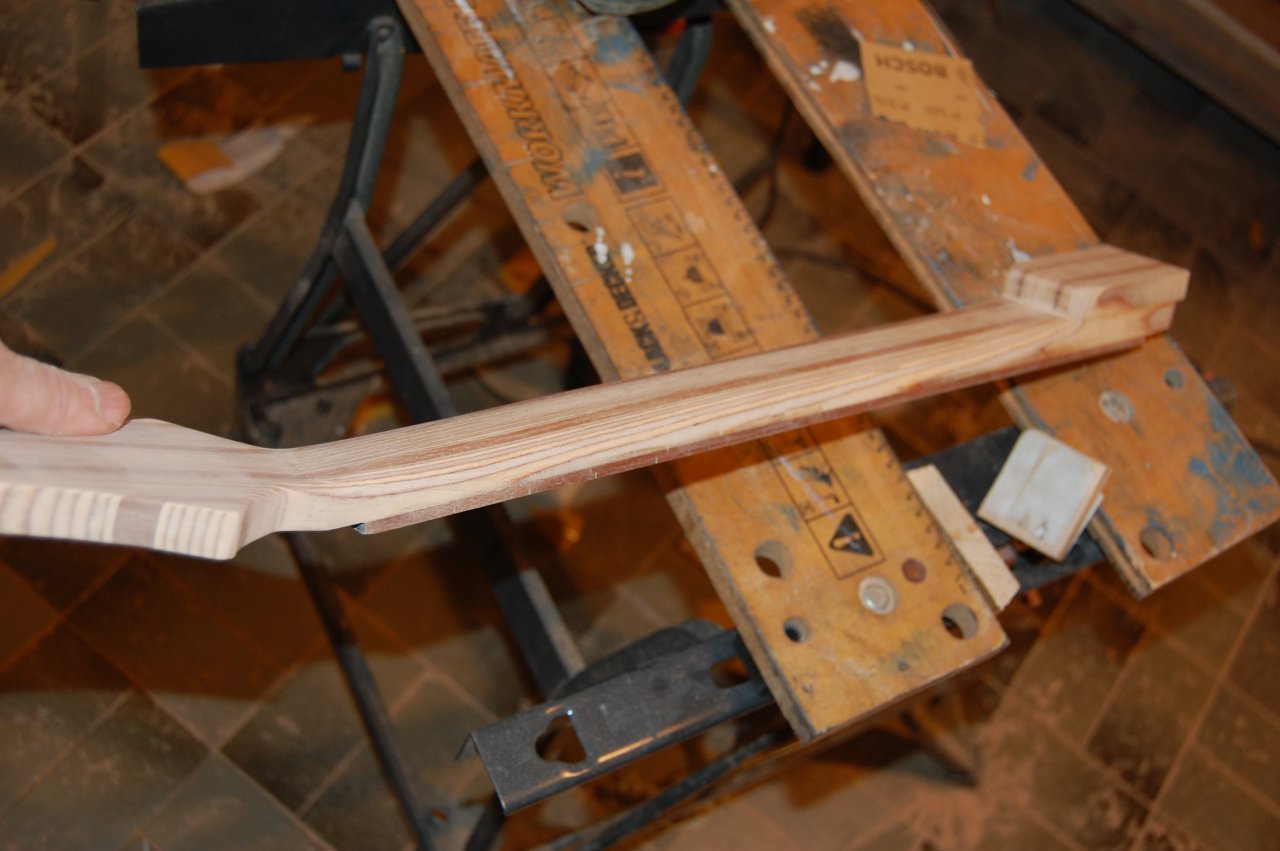

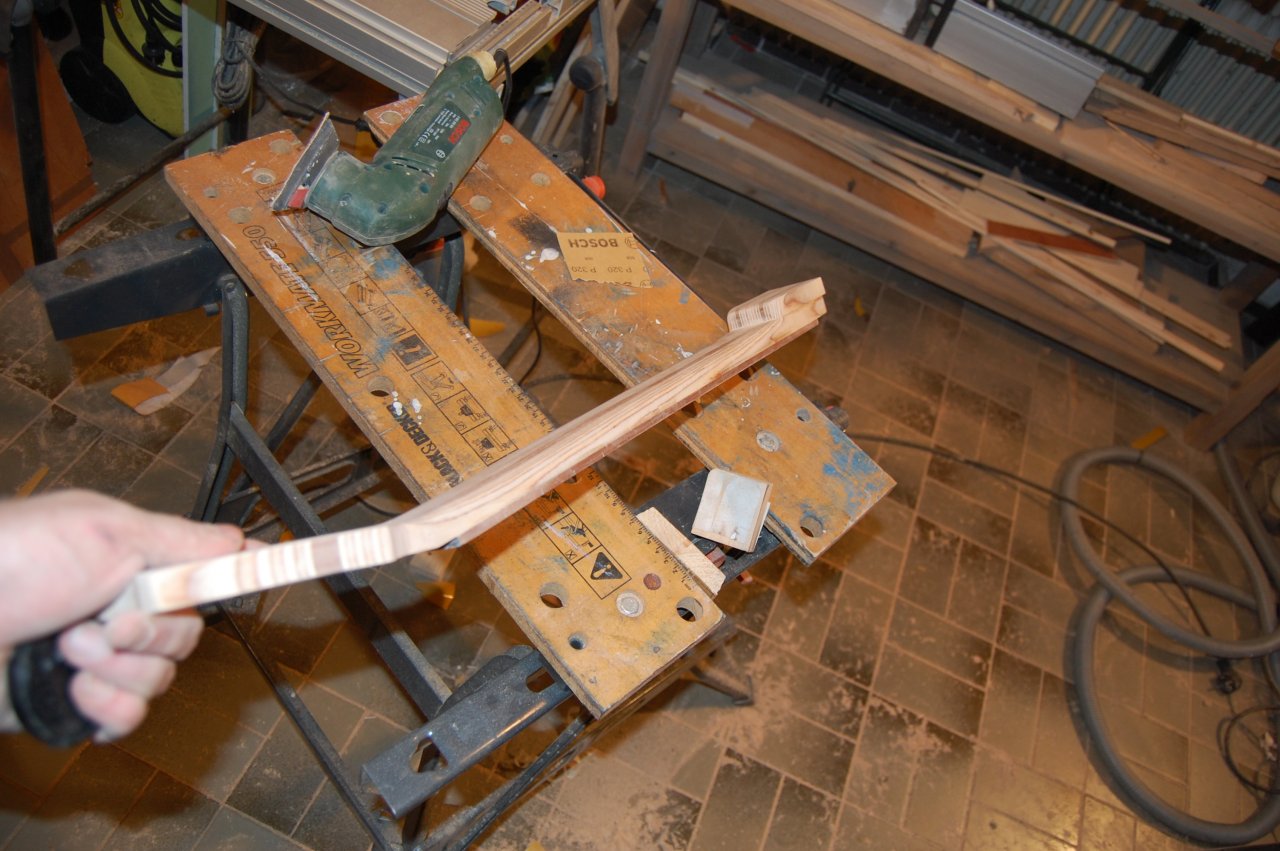

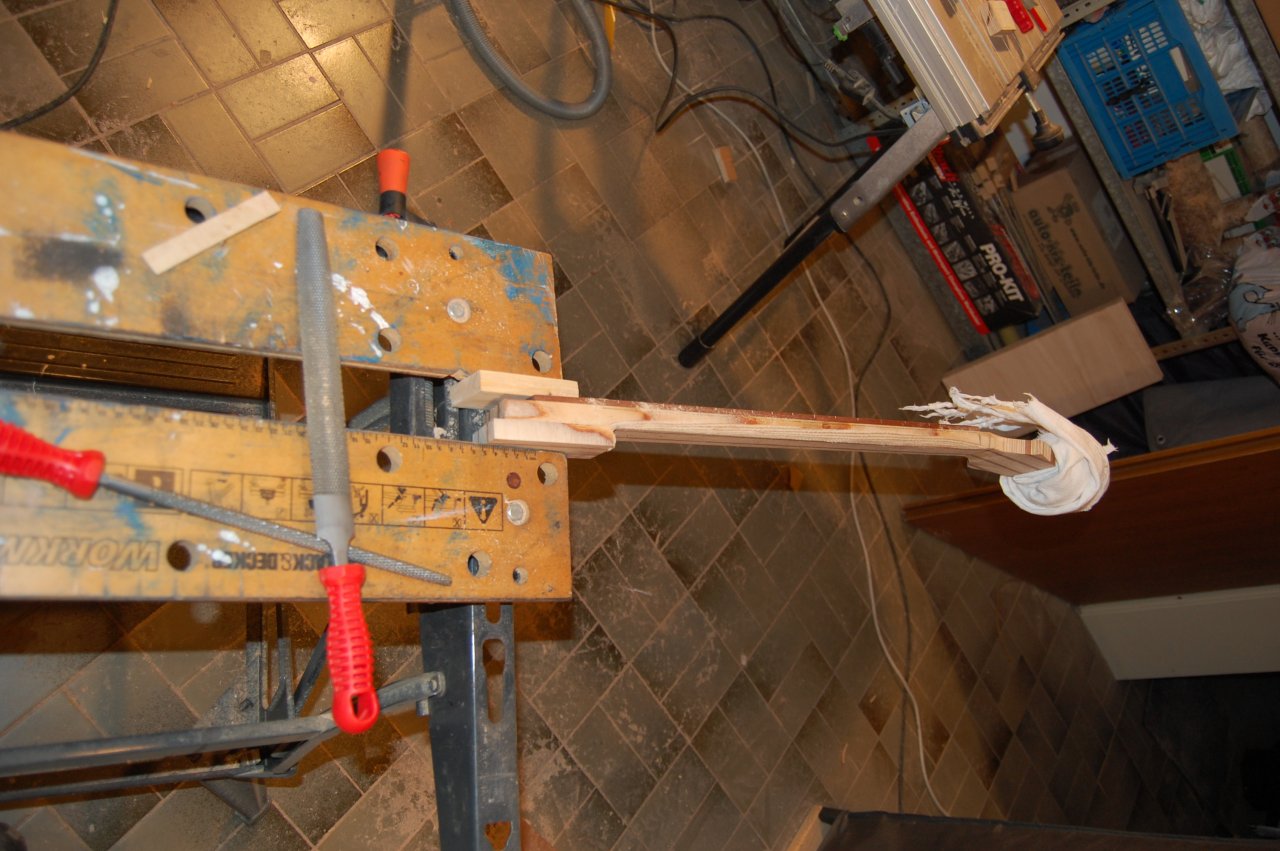

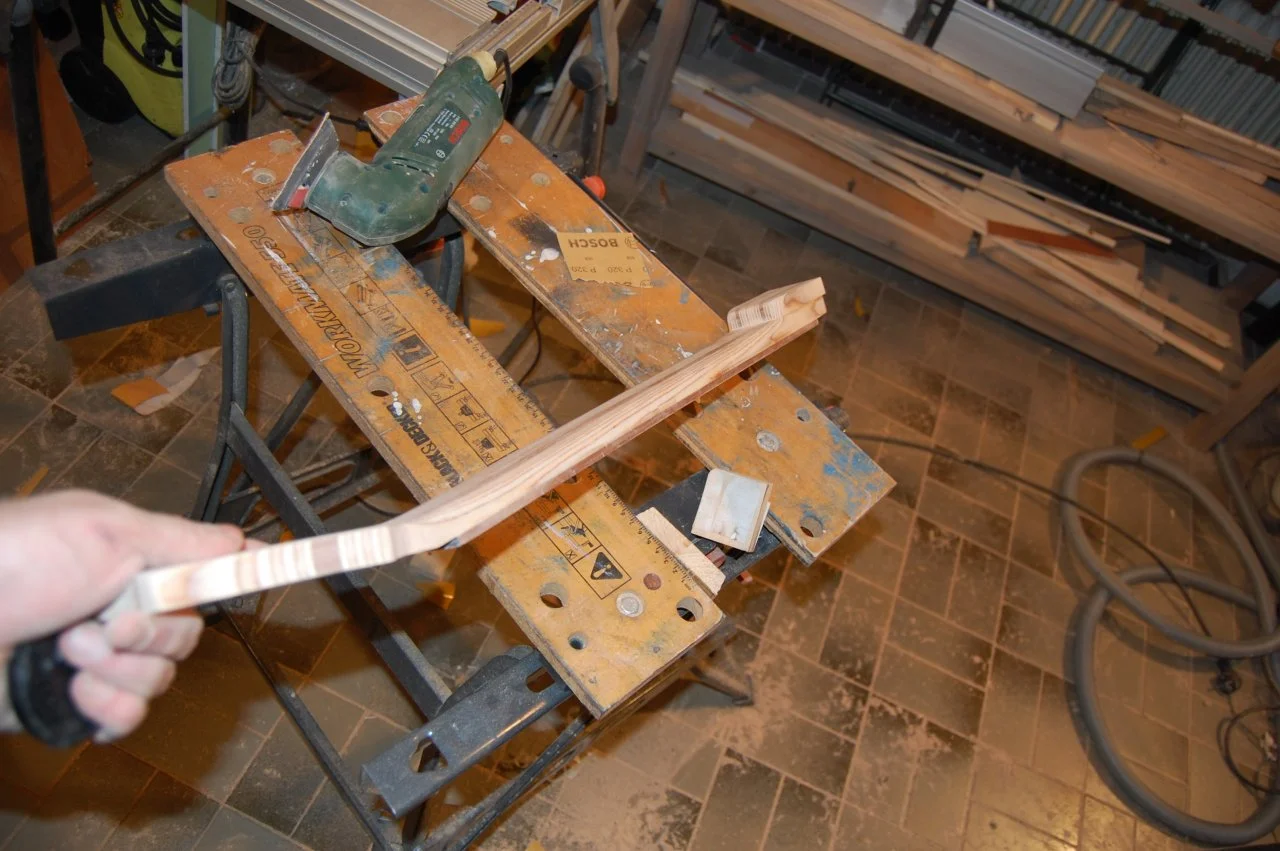

Dann muss das Teil in Form gebracht werden. Ich bevorzuge flaches D Shaping. Das grobe mit der Raspel. Dann mit der Maschine und zum Schluss ist Handarbeit angesagt.

Sieht eigentlich schon ganz gut aus. Hoffe das der nicht zu dünn ist und ich den Trusrod irgendwann wiedersehe.

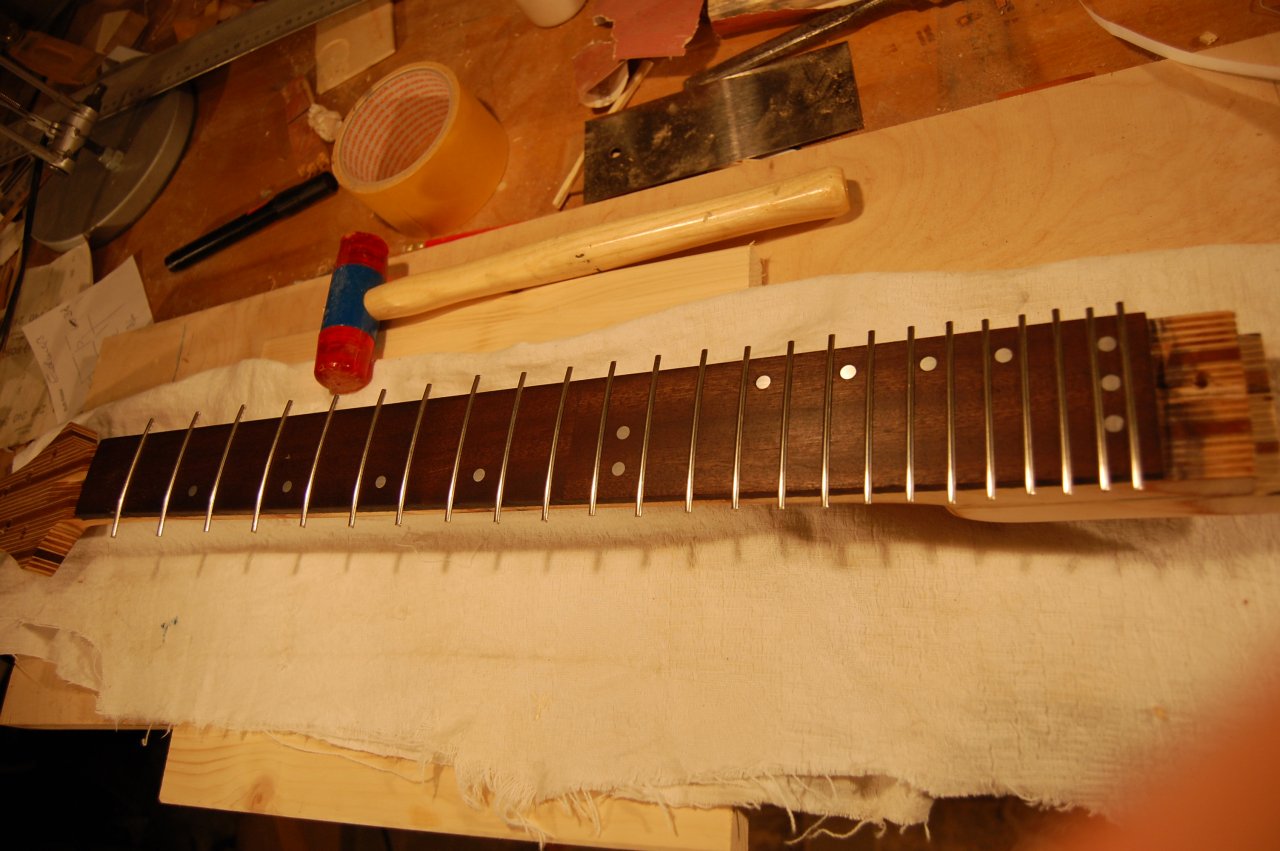

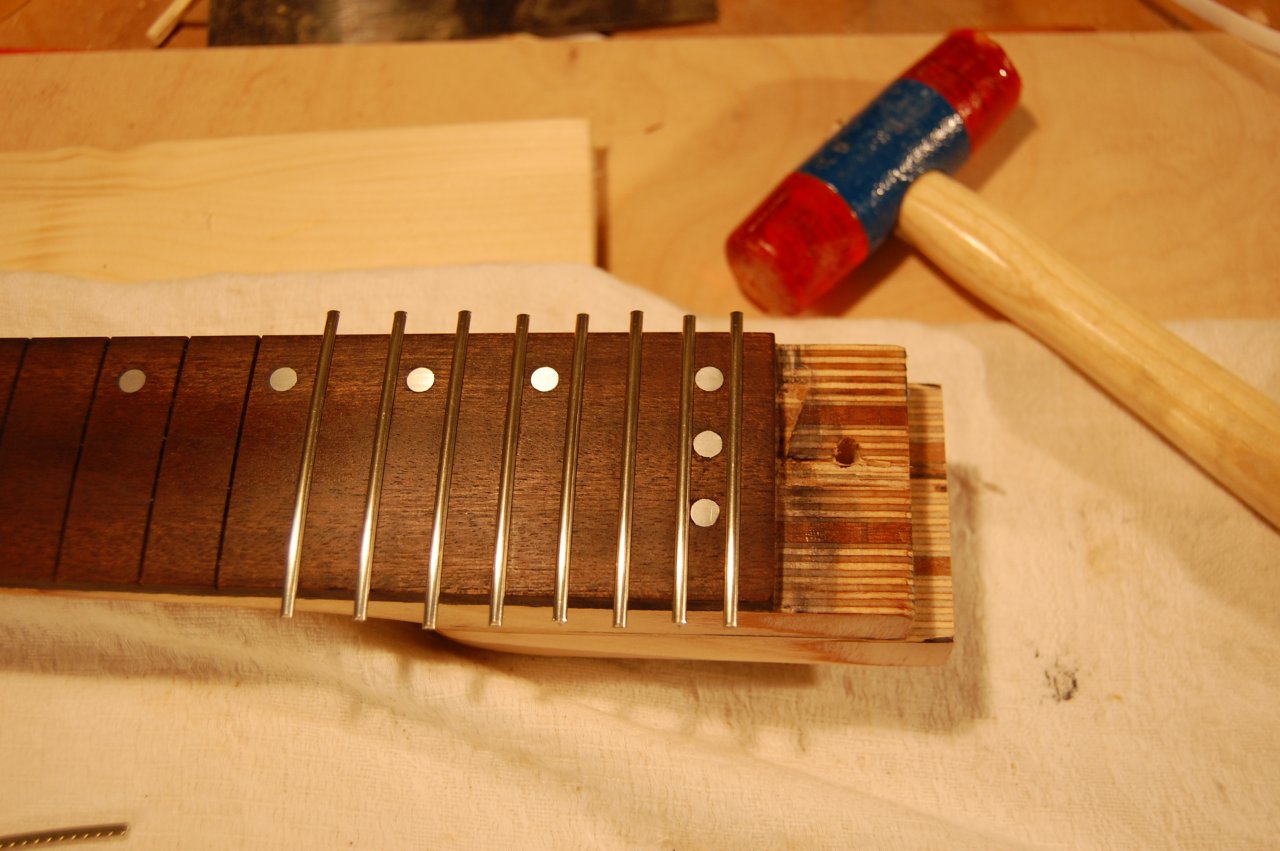

Dann die Bünde einklopfen. Ich verklebe die zusätzlich mit Epoxid damit der Hals nicht zu weich wird. Die letzten drei Dot´s sind leider nicht ganz mittig. Naja, der nächste wird besser.

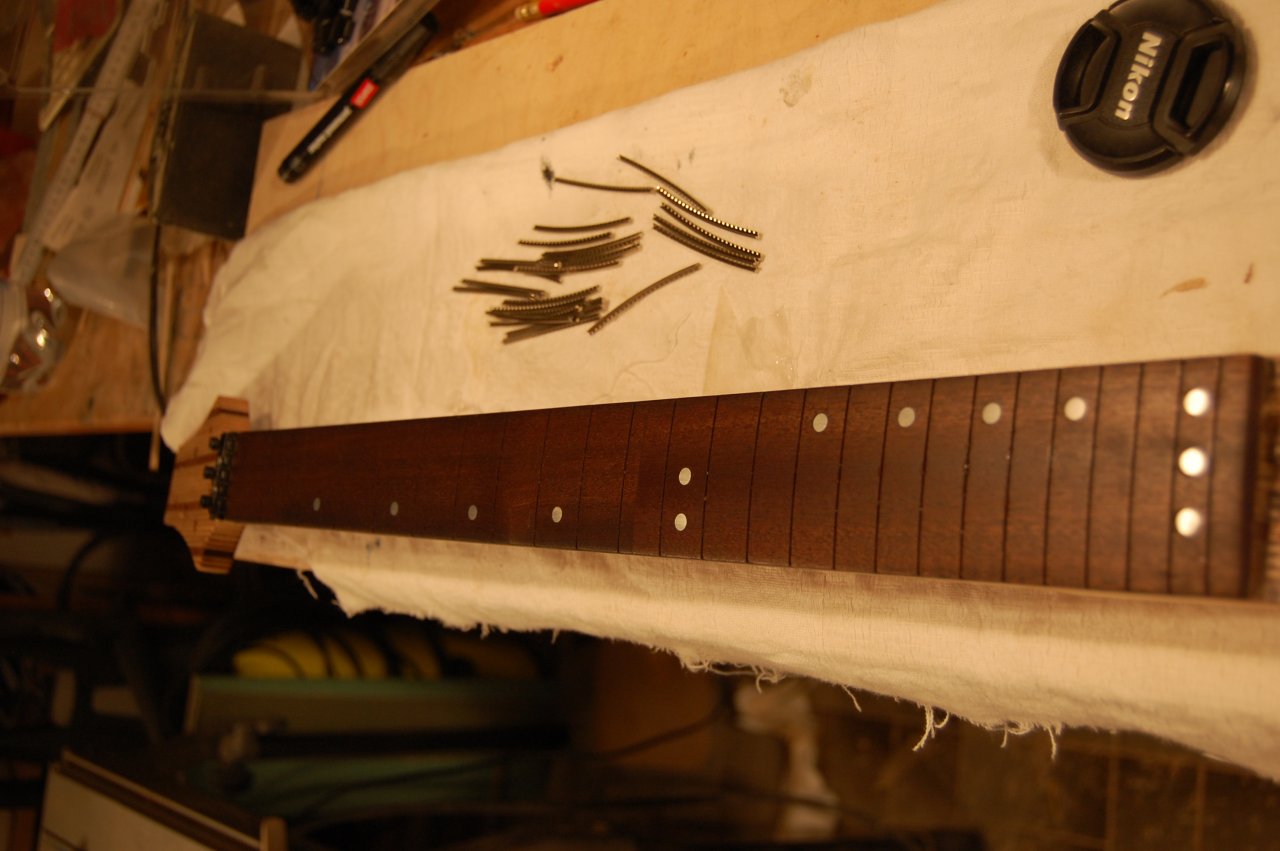

Alles entfernen was übersteht und grob beischleifen. Die Mechanik ist falsch eingebaut.... War schon spät

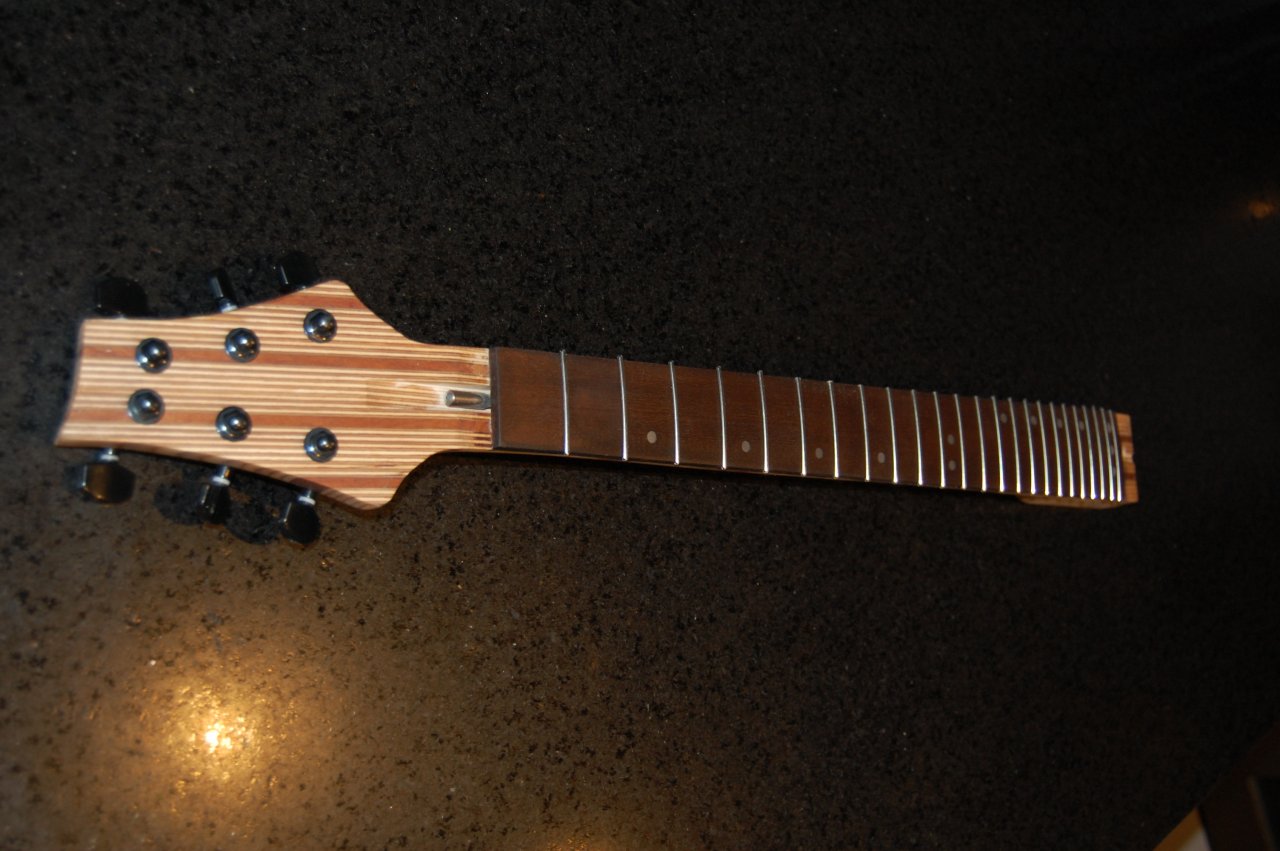

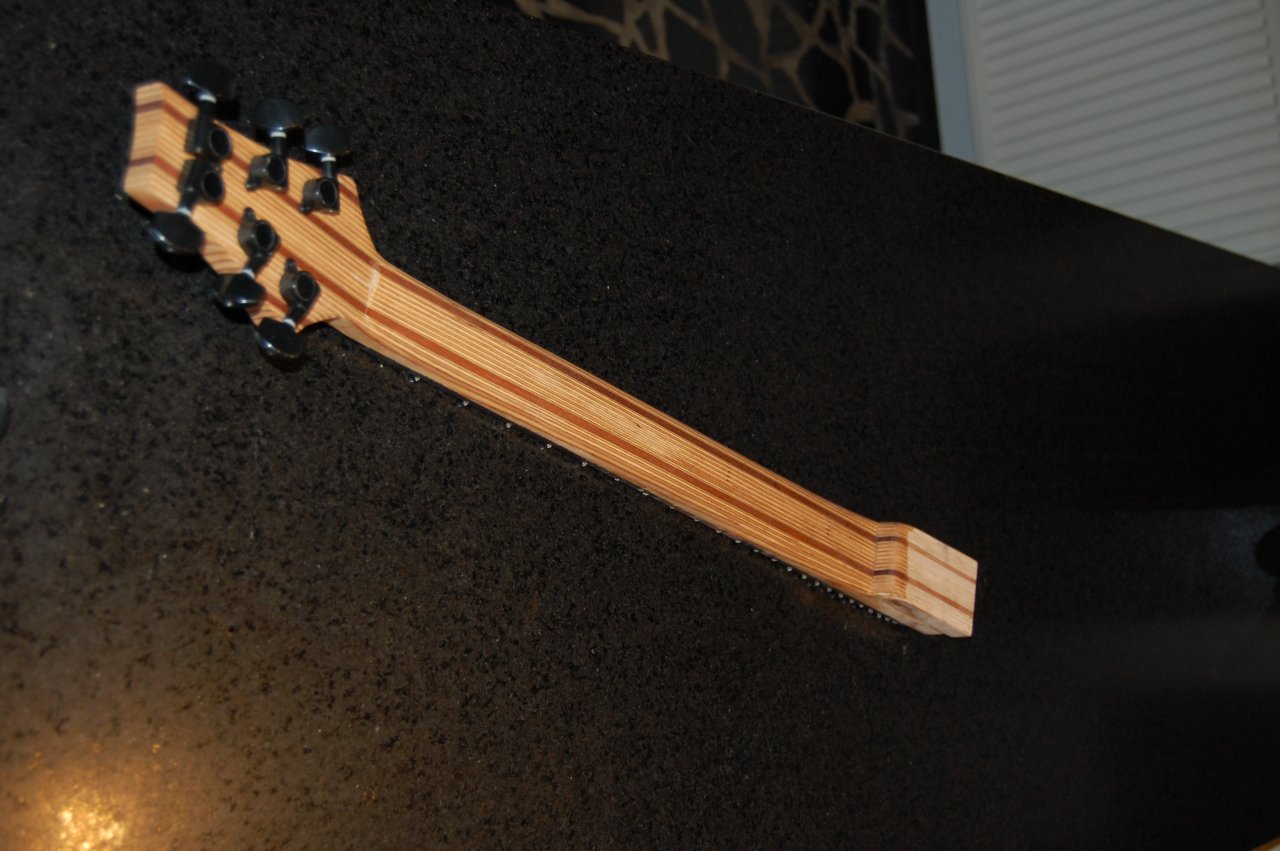

Und bis auf den unbearbeiteten Halsfuß alles zur Probe geölt. Der Hals wird nicht lackiert sondern nur geölt und gewachst und das kann man ja mal machen um sich zu optisch belohnen. Ein schönes samtiges Gefühl wenn man den Hals so in den Händen hält. Ich hatte allerdings vergessen wieviel Arbeit das alles ist. Jetzt fehlt noch abrichten der Bünde und polieren. Aber das kommt später.



[Austin.Powers]

Sehr schön. Aber Bünde einkleben is eigentlich nicht notwendig. Bin gespannt !



[galaxis]

Sehr schön. Aber Bünde einkleben is eigentlich nicht notwendig. Bin gespannt !

Tzzz, kannste auch nicht pennen Ja ich weiß das. Bünde halten auch so. Ich habe allerdings die Befürchtung das das Multiplex u.U. zu weich ist und ich nachher nen Bananenhals habe. Bei ca. 45 Kg Scherkraft durch den Saitenzug und nur 3mm Holz über dem Trusrod gegen diese Spannung will ich einfach auf "Nummer Sicher" gehen und habe die Bundschlitze mit Epoxid auffüllen. Das dient ausschließlich der Stabilisierung.



[firestormmd]

Die versetzten Bundmarkierungen finde ich ja genial. Da hat man die Markierungen genau da, wo die Musik spielt. Klasse!

Grüße, Marc



[galaxis]

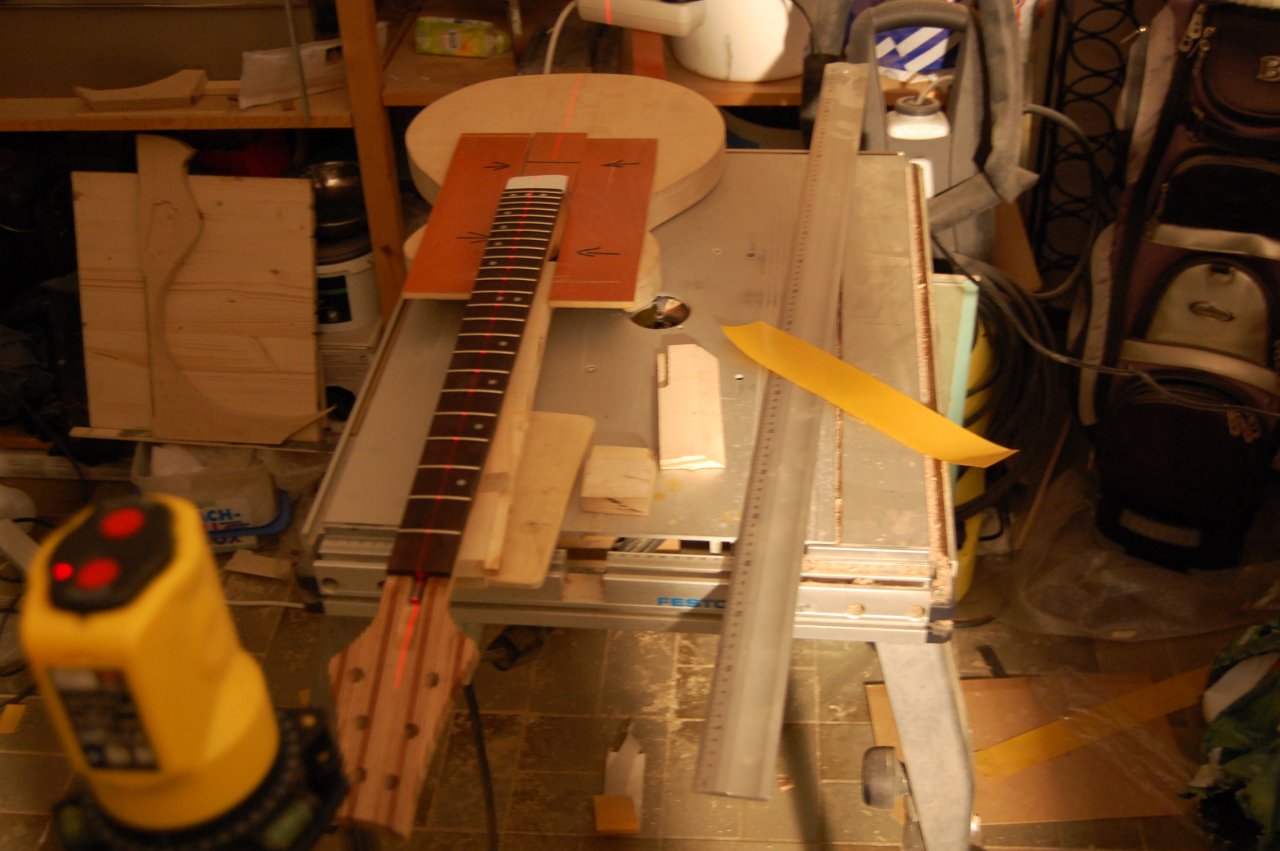

Geht weiter.... Halstasche fräsen. Ich richte das mit einem Lasermessgerät aus, man kann das auch mit einem dünnen Faden/Schnur machen. So ist es aber einfacher, womöglich auch genauer und sieht besser aus

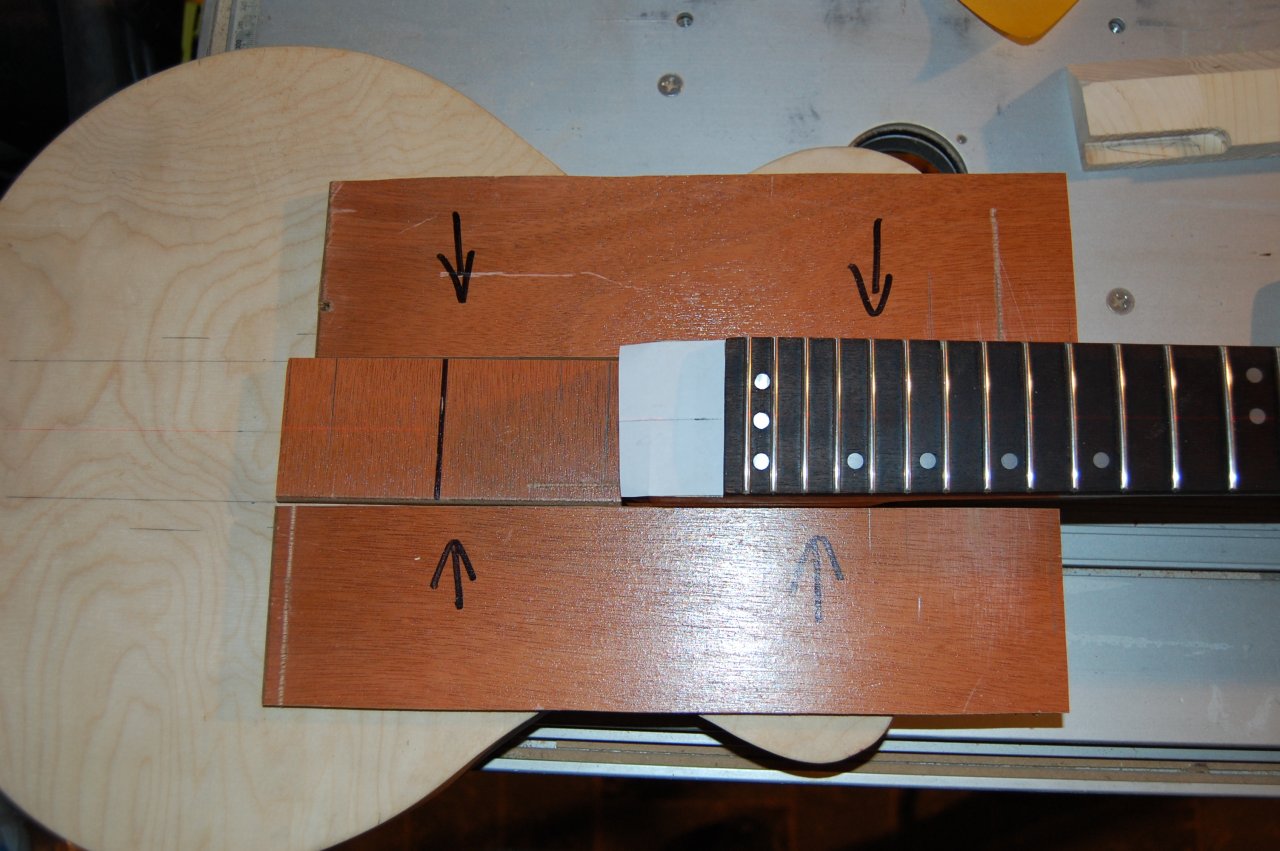

Dann die Fräseschablonen genau am Halsfuß aufkleben. Immer mit Blick auf die Mitte die der Laser anzeigt.

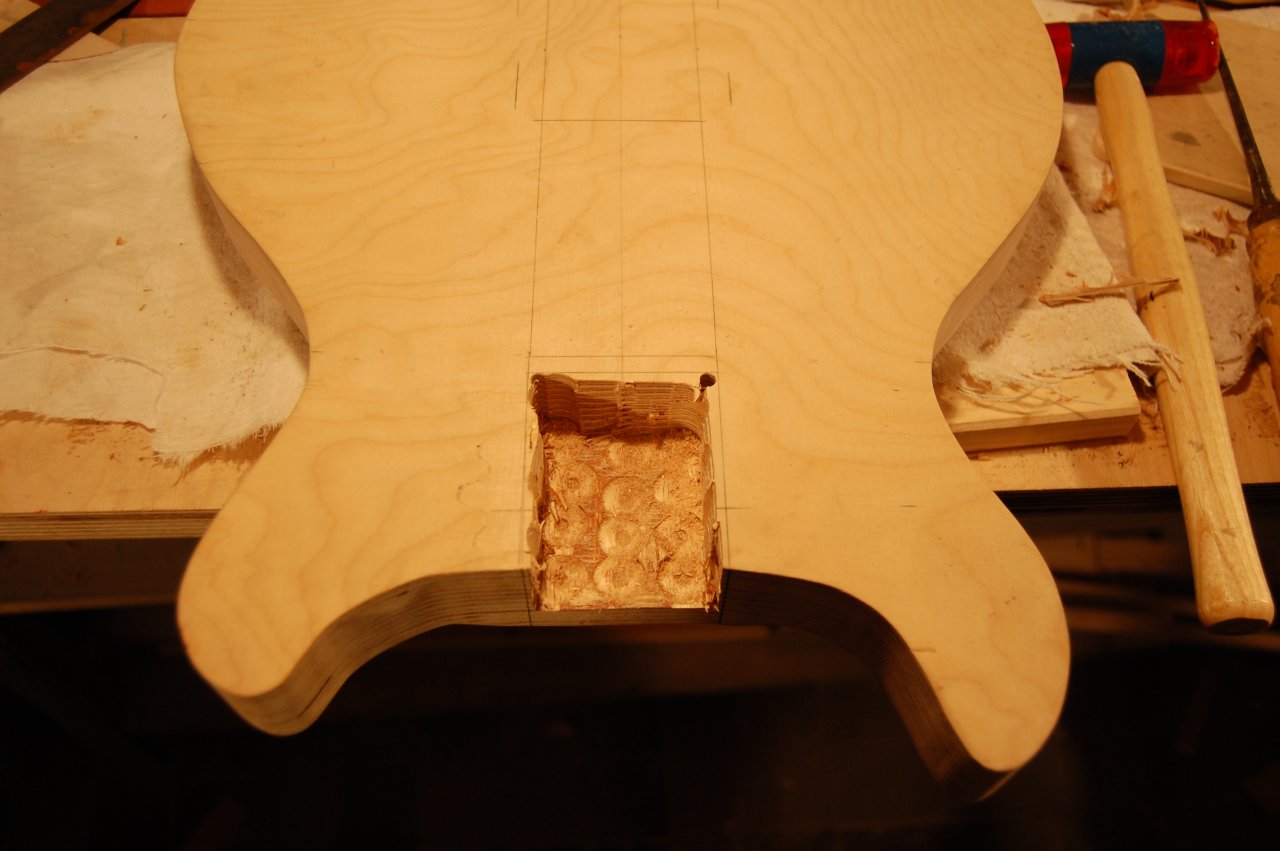

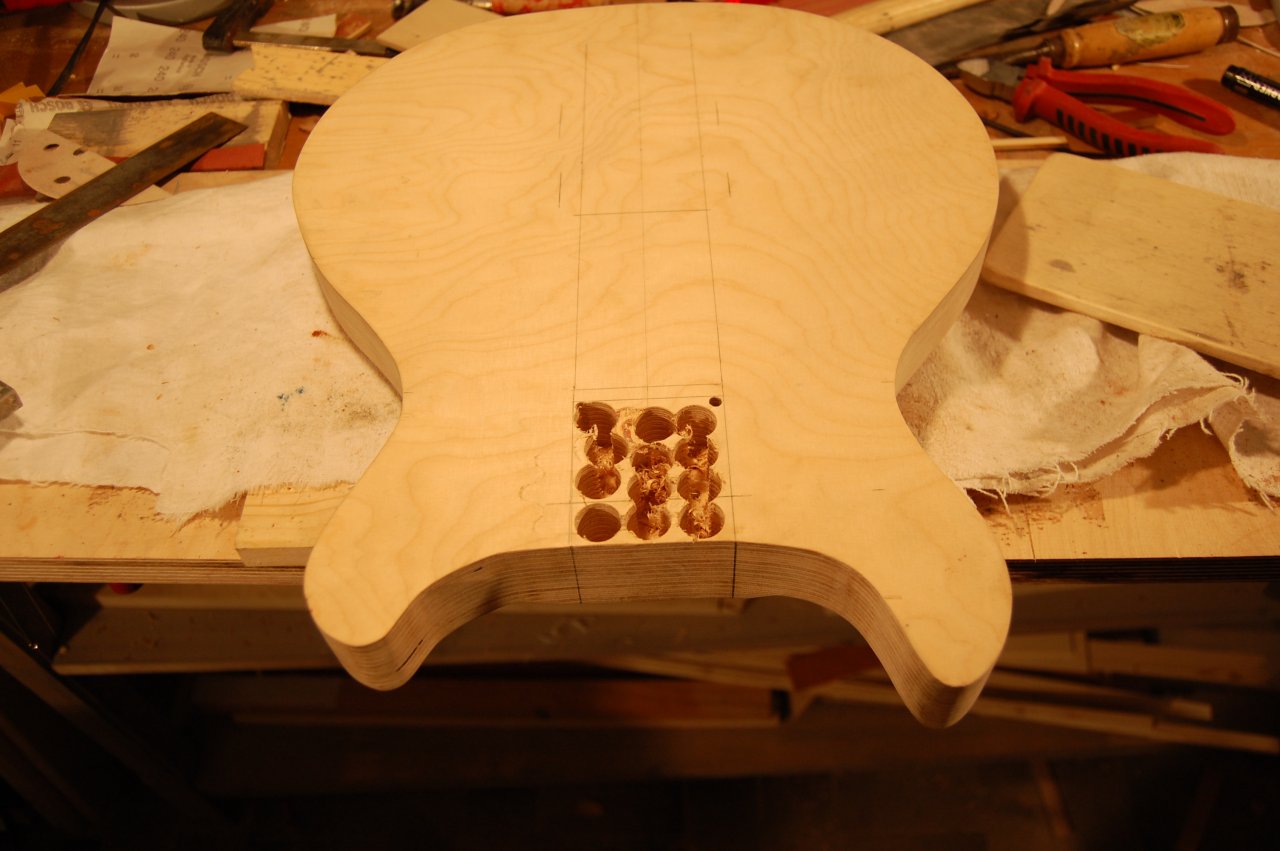

Schablonen wieder runter nehmen, vorbohren und mit dem Stemmeisen grob bearbeiten...

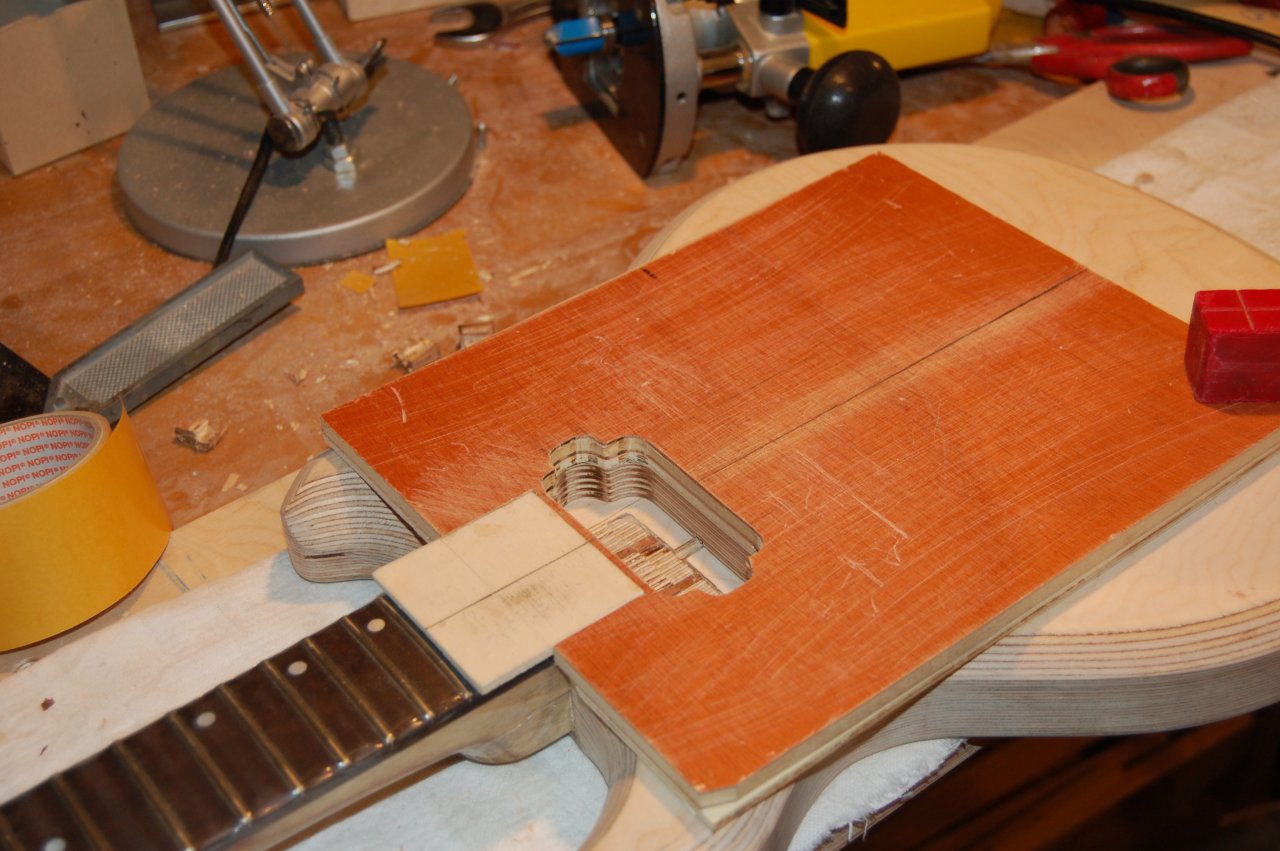

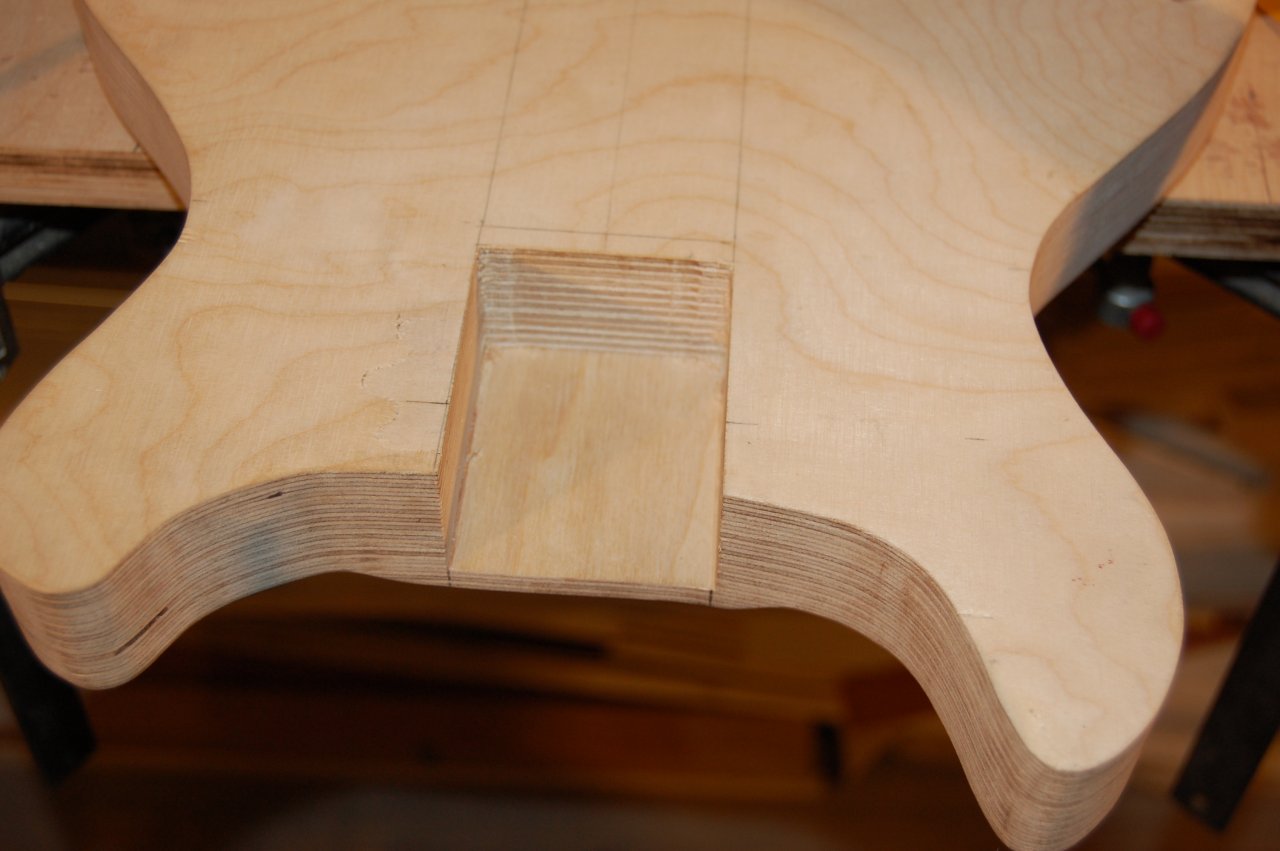

Schablonen wieder drauf machen, nochmal messen und Fräsen. Ich habe entlang der Fräseschablone noch ein Klebeband aufgebracht, damit die Tasche minimal kleiner wird. Habe leider kein besseres Bild.

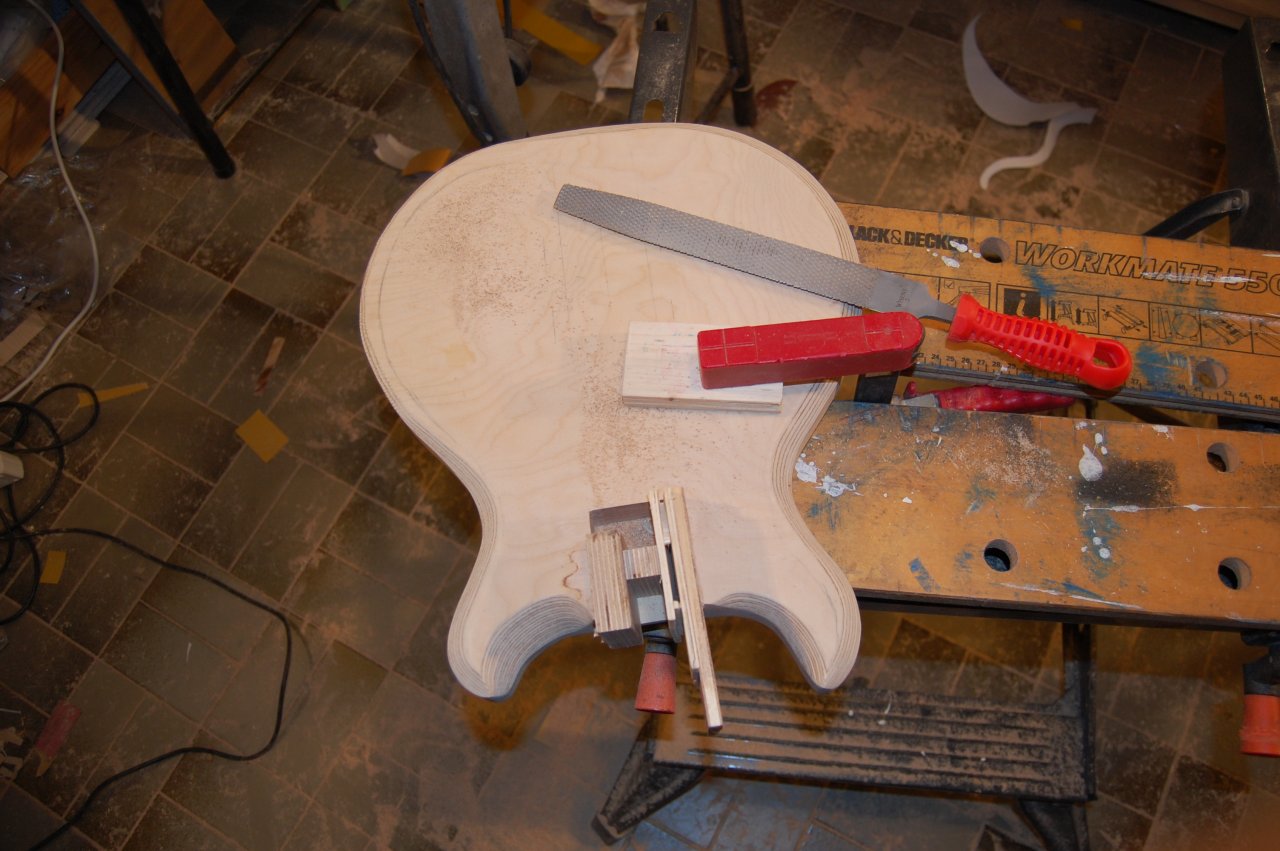

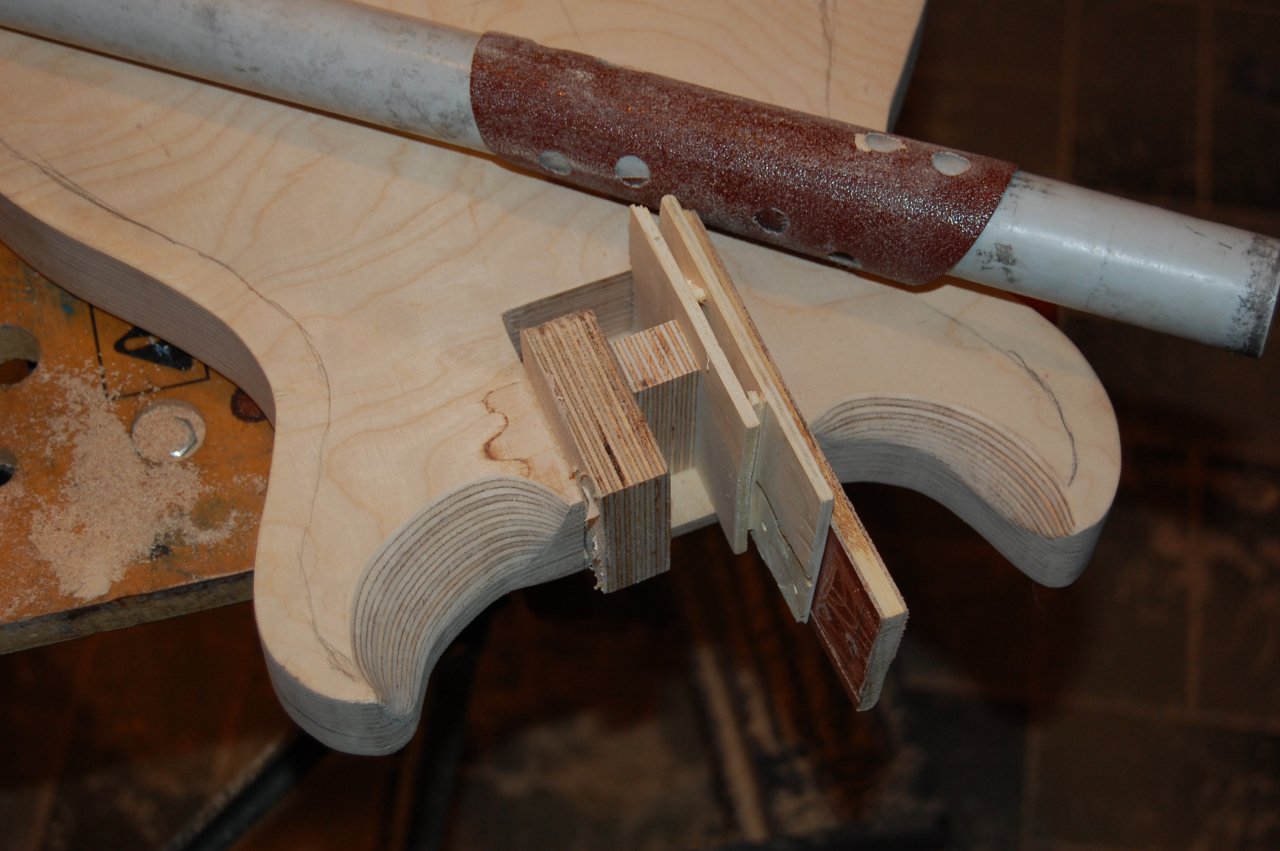

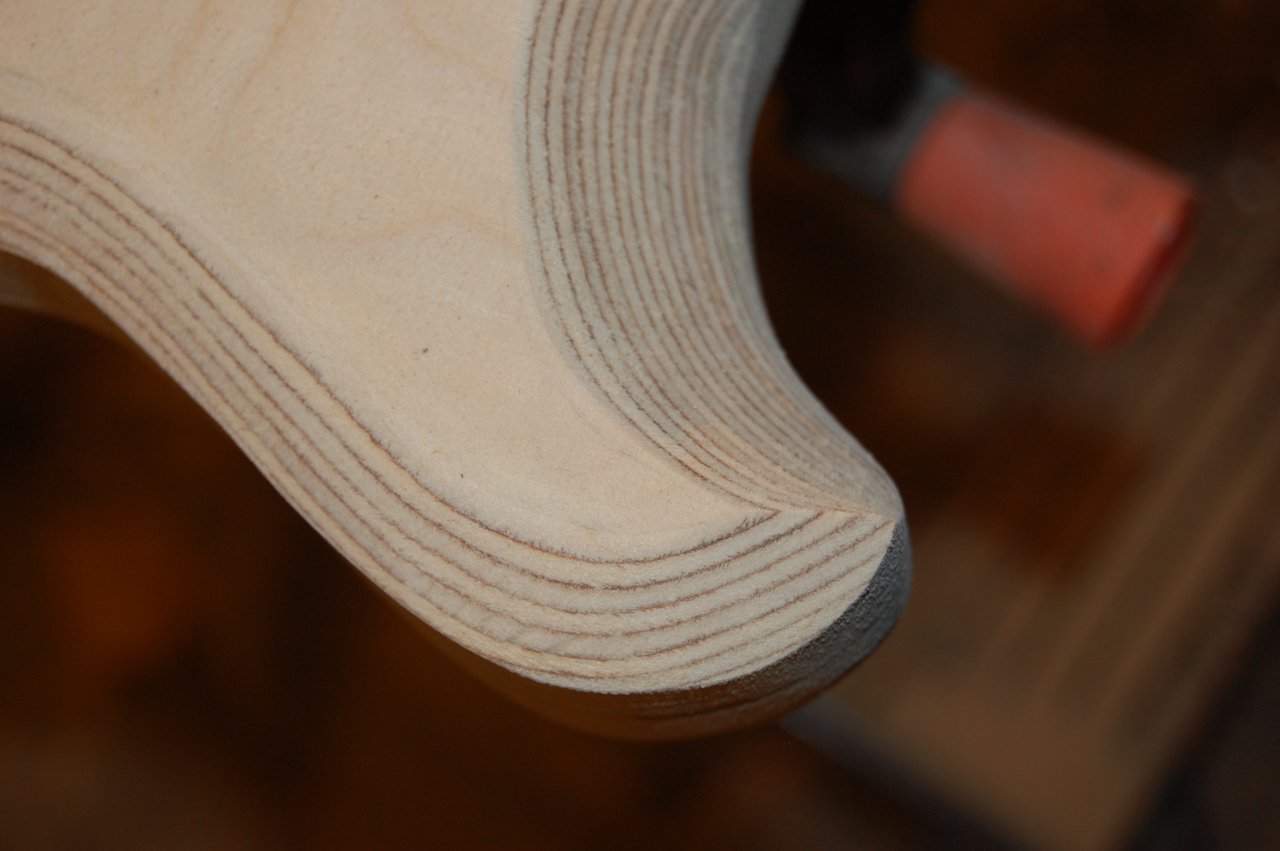

Dann Shaping mit der Raspel und Schleifpapier. Damit ich mir die Halstasche nicht versaue habe ich "Abstandsmaterial" eingebaut.

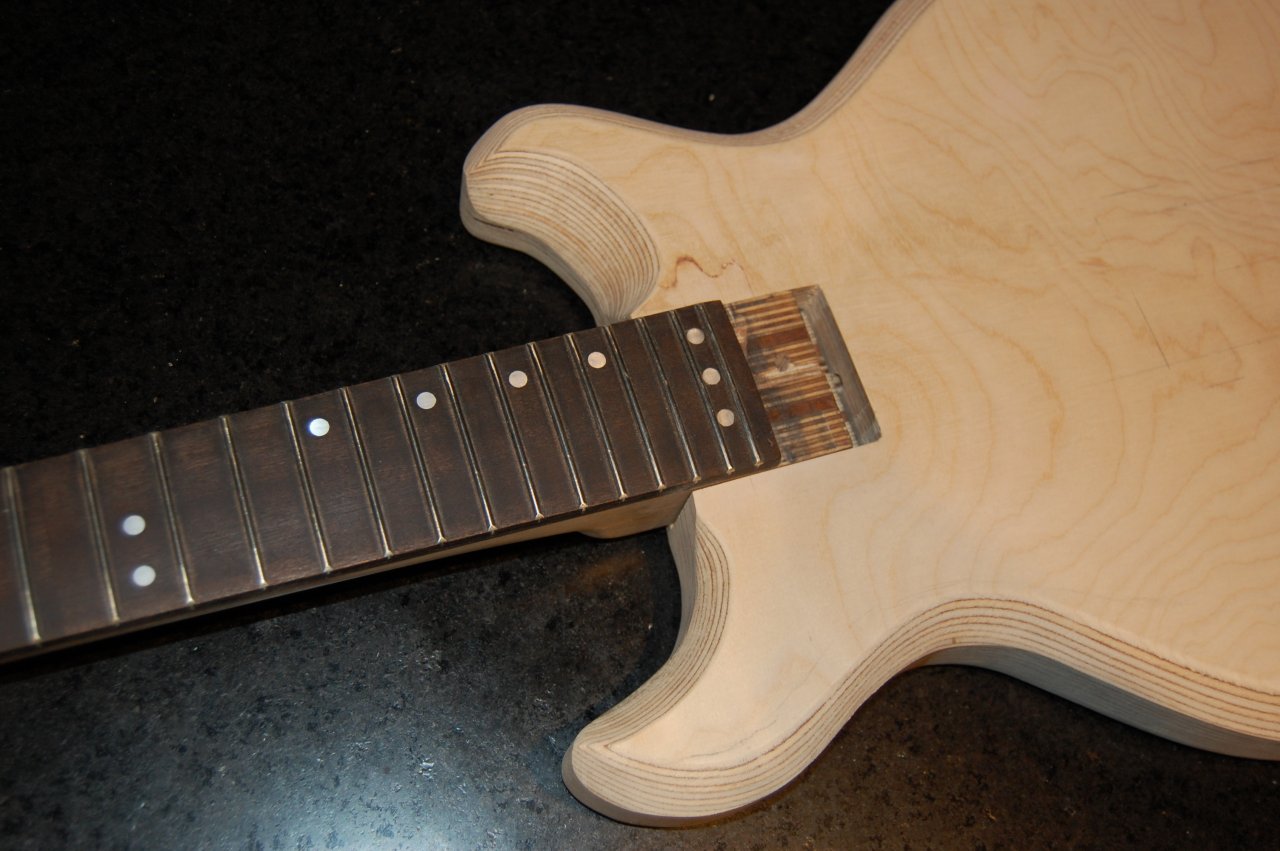

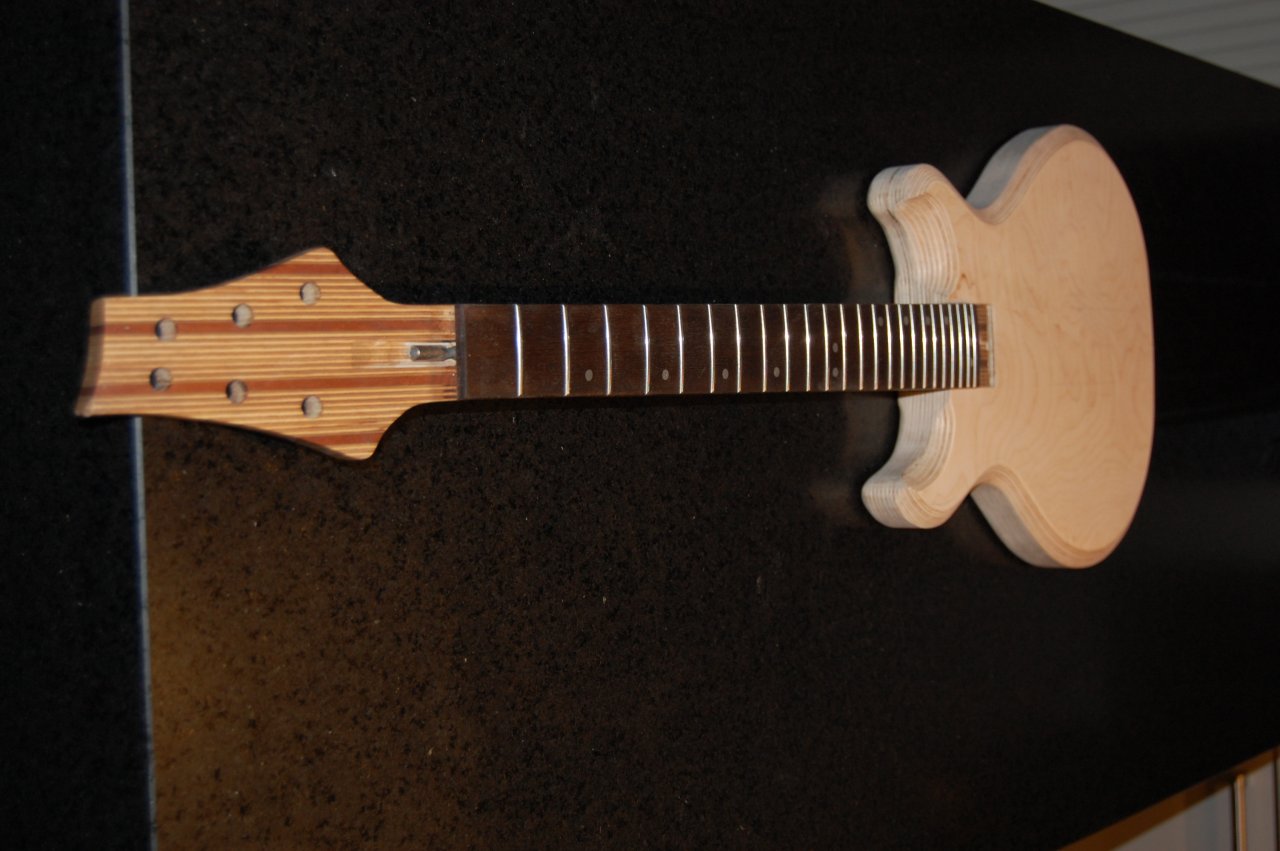

Zusammengesteckt....



[klangschale]

die "Höhenlinien" gefallen mir und auch die Aufteilung der Dots auf dem Griffbrett



[stoffl.s]

Ich finde die Höhenlinien auch sehr ansprechend.



[Frittentheke]

Wie schwer wird die Gitarre? Hast Du sie schon mal gewogen?

Grüße



[cello und bass]

WOW @mHs könnte das auch interessieren



[galaxis]

Wie schwer wird die Gitarre? Hast Du sie schon mal gewogen?

Grüße

Ja habe ich gewogen. Mit Mechanik, Pickup usw. knapp 3,6 Kg und ist sehr ausbalanciert.



[govnor]

Cooles Projekt!!!!!! Abonniert! ich finde die Idee, mit günstigen Ausgangsmaterialien was zu bauen, super.
Hut ab vor deinen handwerklichen Skills, das sieht doch schon sehr professionell aus.
Bin gespannt aufs Ergebnis.



[galaxis]

24 Std. später ist die Halsverbindung getrocknet und es kann weitergemacht werden Vorm Hals einleimen habe ich eine 6mm Bohrung durch die Halstasche bis zur Stegposition gemacht.

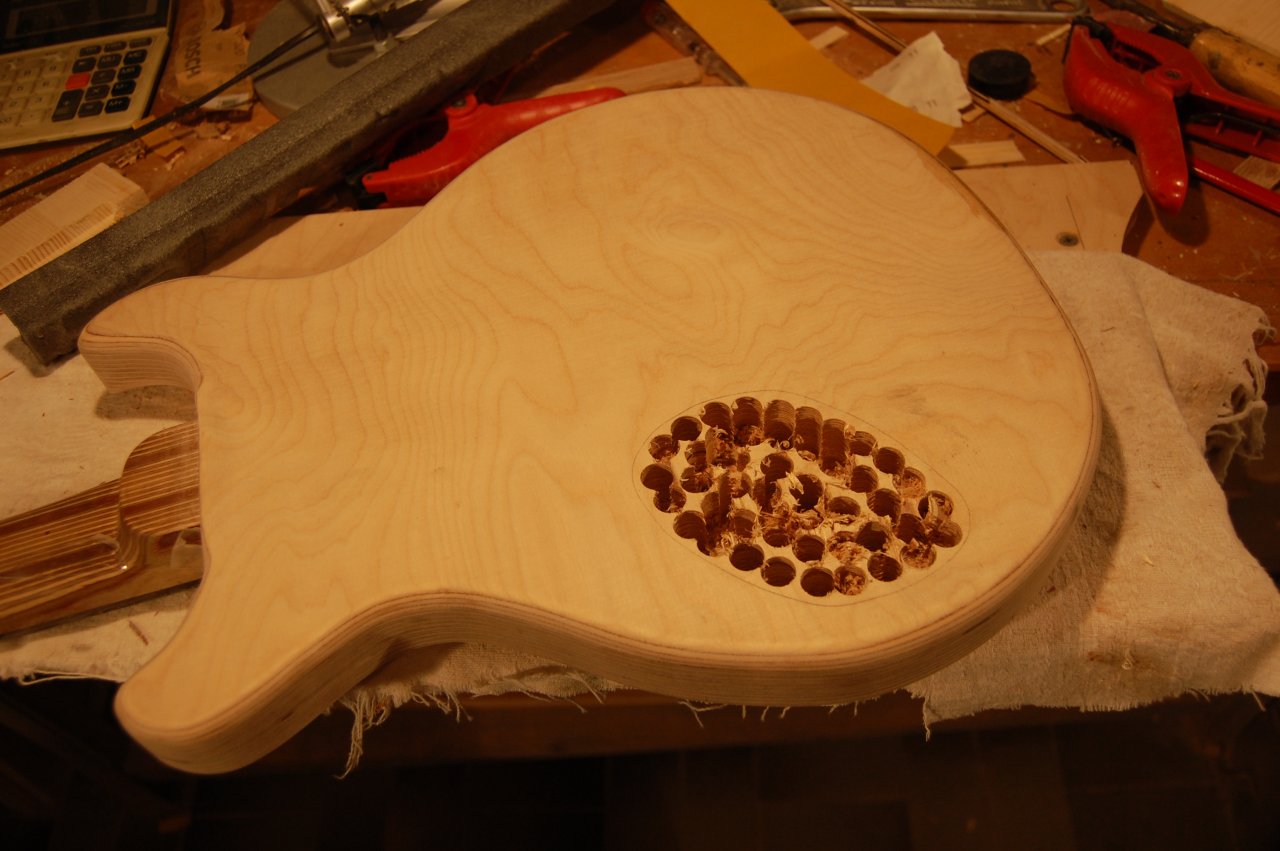

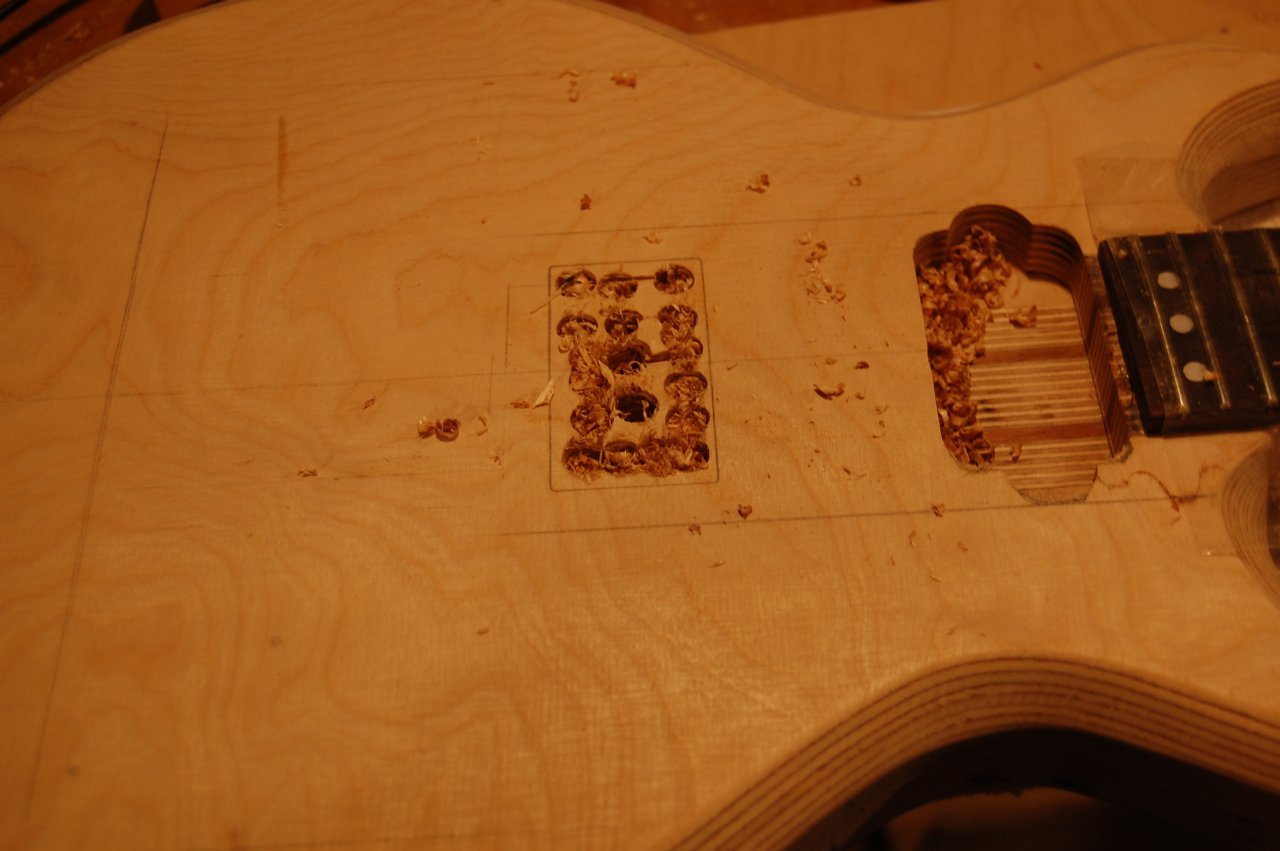

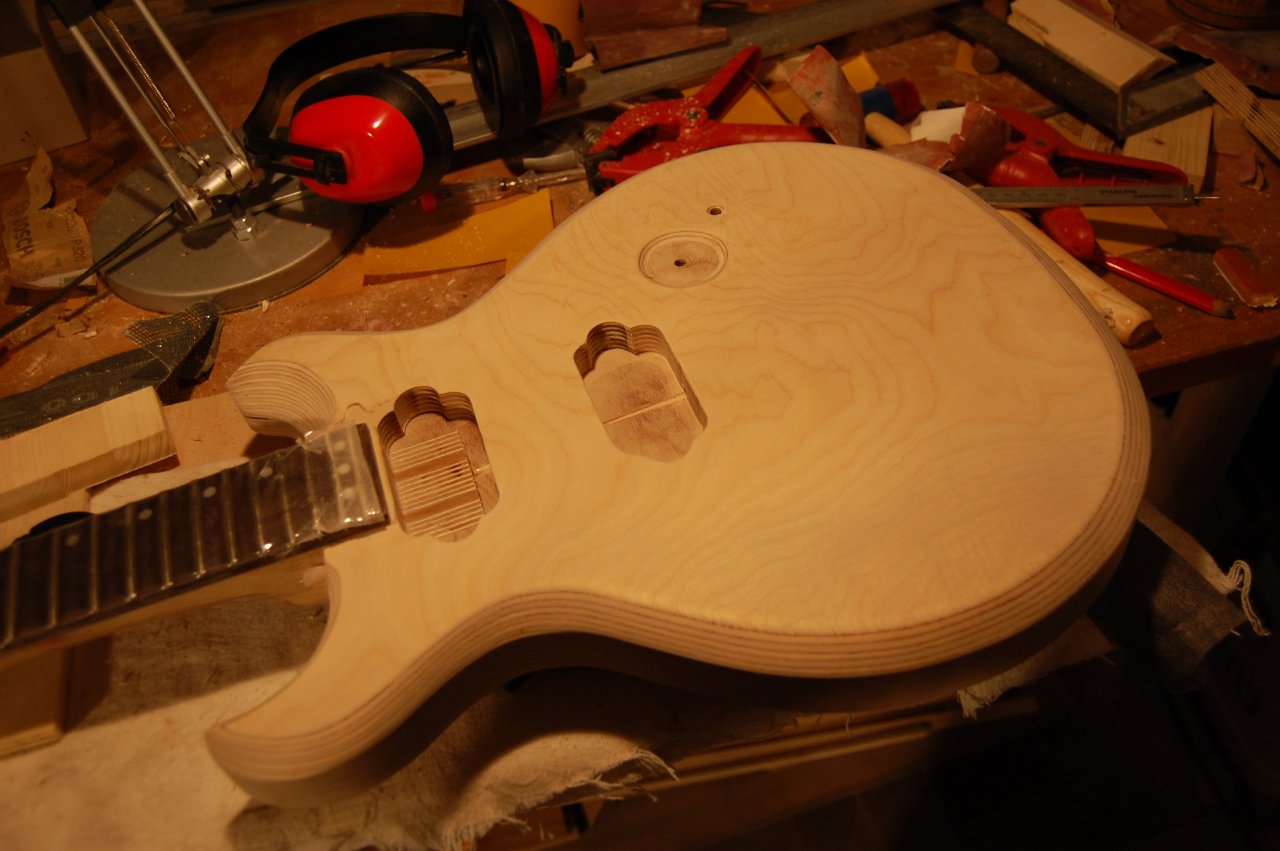

Die restlichen Fräsungen erledigen.

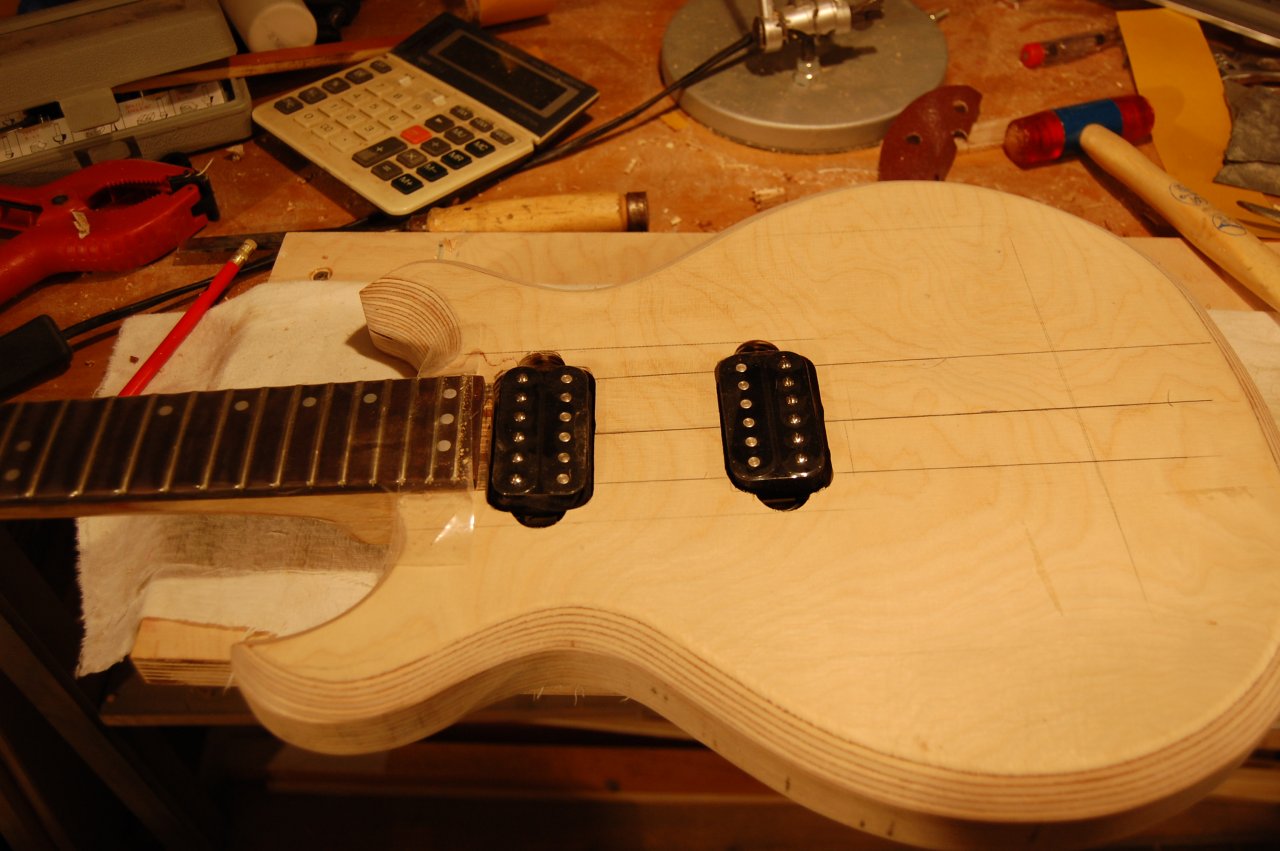

Pu´s mal probeweise reinlegen. Die werden später ohne Rahmen eingebaut.

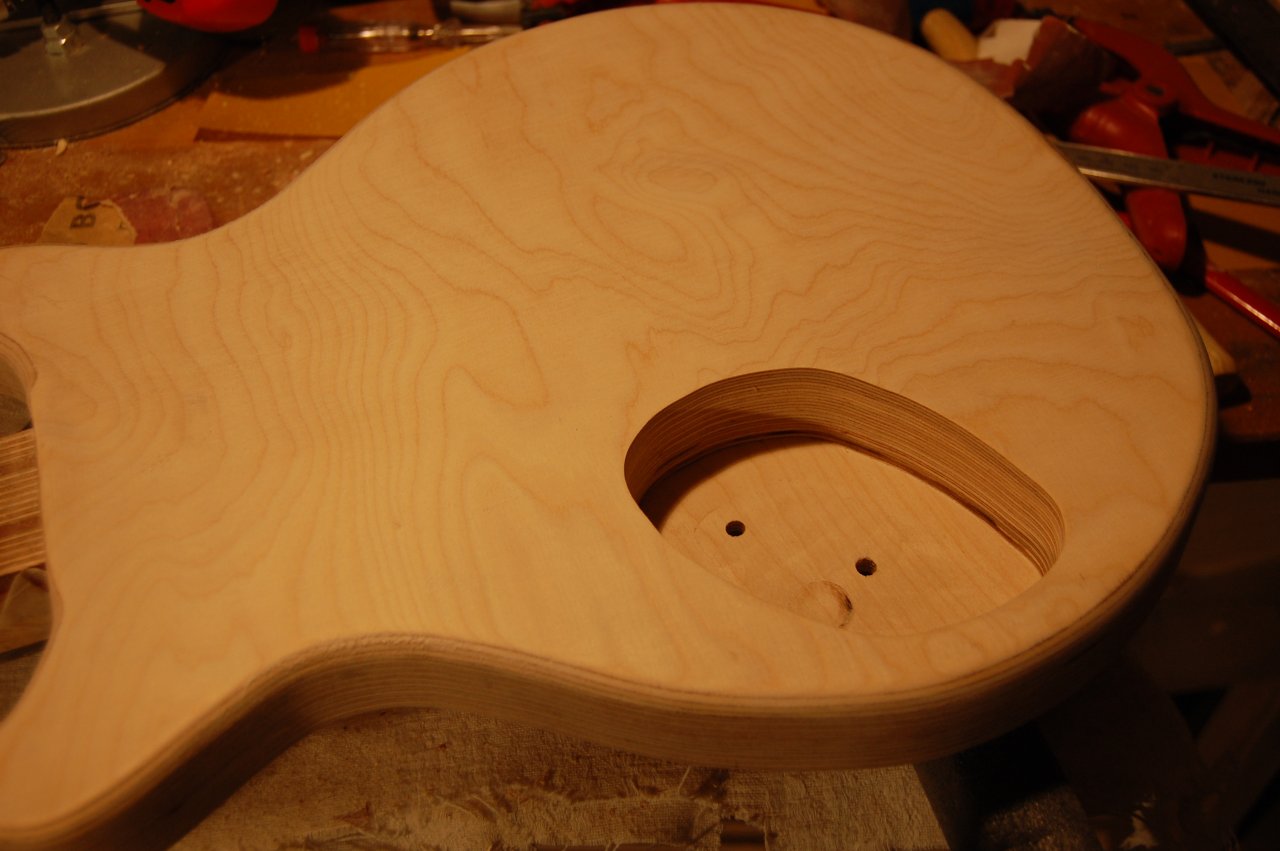

Und die Ausfräsung für ein Poti. Wie ich die Pickups verschalte muss ich noch überlegen. Beide sind splitbar, also kommen entweder zwei Miniumschalter plus Toogleswitch, oder zusätzlich ein Schaller Multiswitch ohne Toogelswitch. Jedenfalls ist das Elektronikfach
groß genug um alles zu verstauen. Fest steht das nur ein Lautstärke Poti verbaut wird. Klangregelung ist auch noch offen.

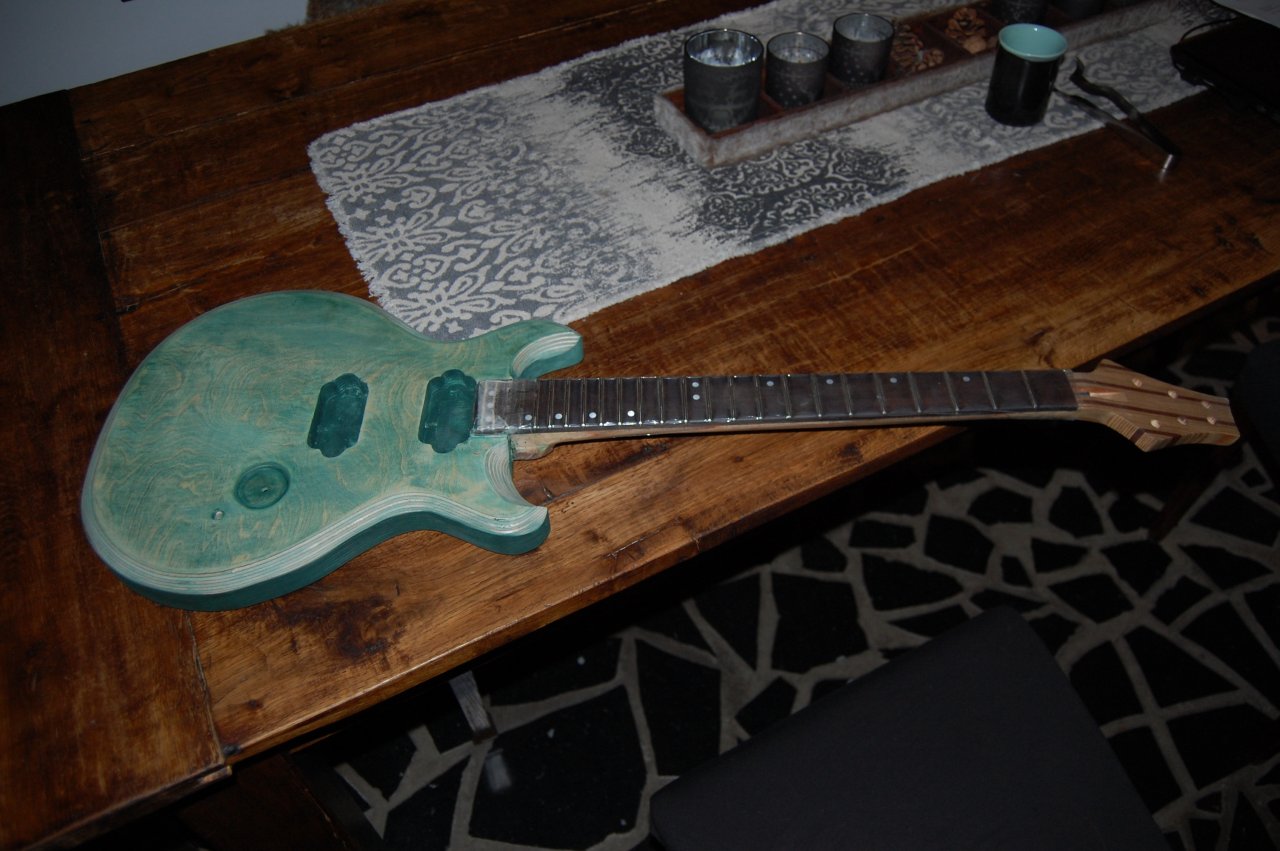

Grün soll sie werden weil ich noch keine in dieser Farbe habe. Ob Burst oder nur einfach grün wird sich auch noch zeigen. Hier nach dem ersten Beizdurchgang......Dafür das es nur Multiplex ist sieht es eigentlich schon in Ordnung aus.
Große optische Ergebnisse hatte ich eh nicht erwartet, aber so passt das schon für´s erste.



[Garfield1978]

Jetzt erst gesehen. Richtig cooles Projekt. Sieht richtig gut aus. Abonniert



[mHs]

@mHs könnte das auch interessieren

Ja, danke fürs anpingen

Tolles Projekt. Werde ich weiter beobachten



[galaxis]

Grazie mille für die netten Antworten. Ich habe das Projekt Multiplex-Gitarre am 16.11.17 angefangen und bin jetzt nach 5 Wochen endlich soweit das ich mir das Ergebnis nicht nur optisch anschauen, sondern auch anhören kann.

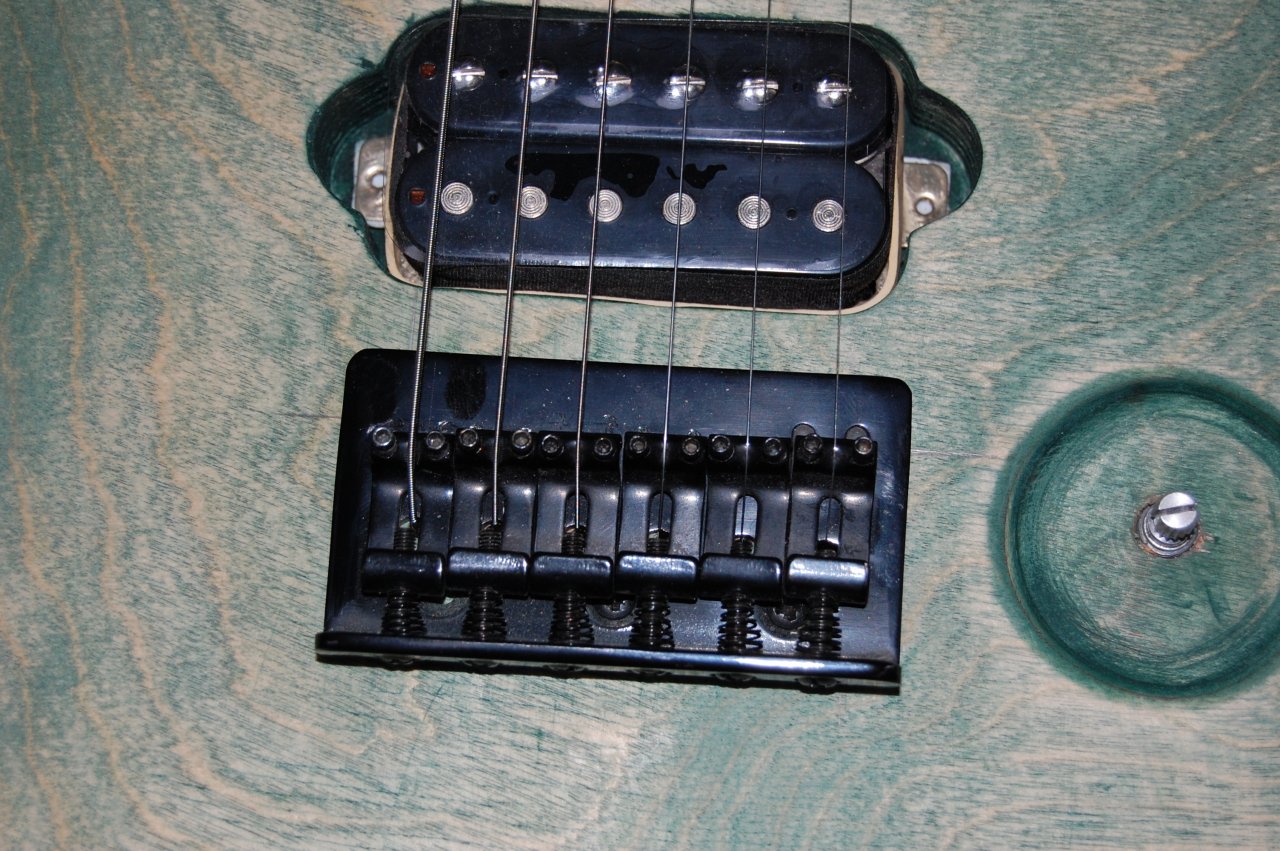

Ich habe den Body noch ein wenig angepasst. Dann die Brücke montiert und einen PU eingesetzt. Sattel eingesetzt und die Elektronik provisorisch verlötet.

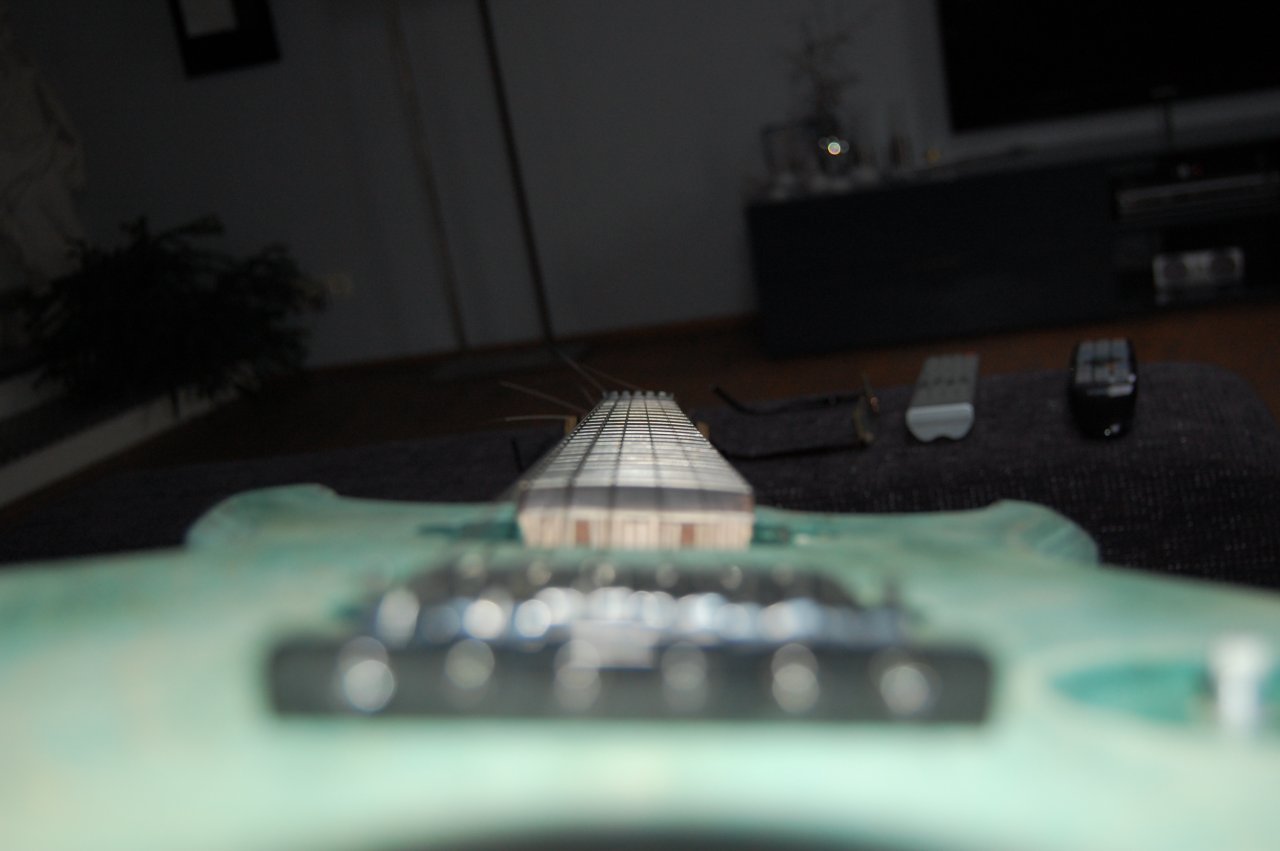

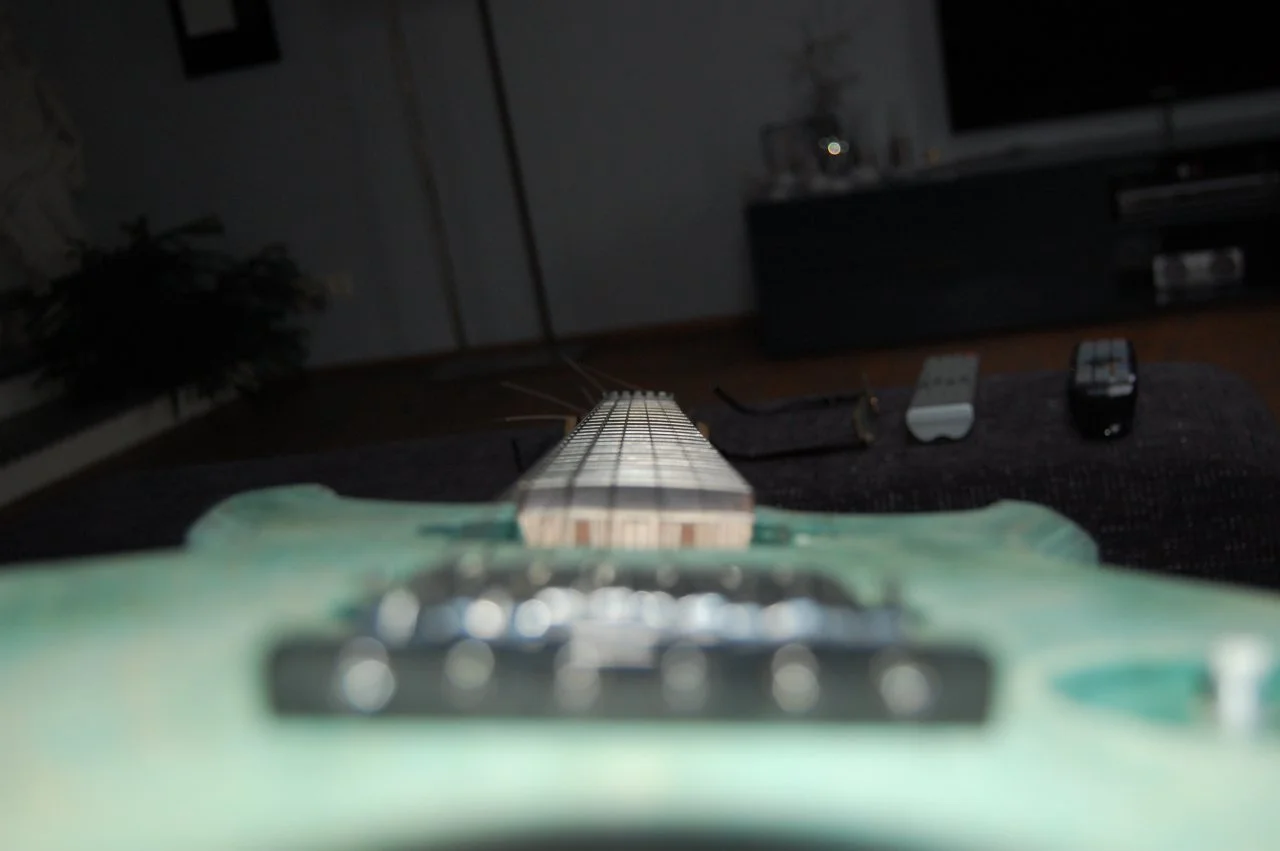

Ich war mir bei dem Hals nicht wirklich sicher wie er sich unter dem Saitenzug verhält, aber der ist bei minimaler Vorspannung des Trusrod gerade wie die Beine von Sharon Stone. Ältere unter uns wissen wer das ist Die Bünde abgerichtet und 1x intonieren. Das ist alles wirklich völlig in Ordnung (Eigenlob müffelt). Klinkenstecker rein und dann was für die Ohren. Der ein und andere Ton/Bund schnarrt noch minimal aber das bekomme ich noch weg.

Die einzige echte Panne die passiert ist, dass mir bei der Montage des Stegs ein Bohrer abgebrochen ist. Kurioserweise schon nach 15mm Lochtiefe. Der Rest des Bohrers wird noch raus geholt. Mit 8mm Bohrer nachbohren und Spitze des Bohrer rausholen. Dann das ganze mit einem Holzdübel verschließen und neu bohren. Sieht man bei einem Hardtail Steg ja nicht.




Die linke Holzschraube fehlt.

Jetzt zum Klang. Ich habe Artech Giovanni PAF PU´s verbaut die ich hier noch rumliegen hatte eingebaut, diese haben 8,5 Kohm Gleichstromwiderstand. Alternativ hätte ich auch noch DiMarzio Super Distortion, die echten aus den 80zigern oder Ibanez V8/V7 etc. Ohne Klangregelung mit dem PAF in Stegposition klingt die Gitarre clean glasklar, höhenbetont aber nicht aufdringlich und definiert. Ich habe als Referenz 4 Modelle anderer Hersteller und die klingen anders aber nicht besser. Ist natürlich alles Geschmacksache. Jedenfalls hört sich das ganze sehr eigenständig an und ich werde auf jeden Fall eine Tonblende einbauen. Wenn man einmal anfängt...... Soapbars wären auch noch eine Option. Jetzt darf die Gitarre erst mal verschnaufen und sich an das Raumklima gewöhnen. Nach den Feiertagen wird alles wieder demontiert. Dann wird der Body mit 2K Lack lackiert. Das Fretboard noch mal geölt, die Bünde poliert. Der Hals minimal dünner gemacht und dann.... gibt es Soundfiles. Wünsche Euch eine flotte Weihnacht und nen guten Rutsch.



[stoffl.s]

Bekommen wir auch mal Soundsamples?



[galaxis]

Bekommen wir auch mal Soundsamples?

Ja klar, aber erst nach den Feiertagen. Ich schaffe das vorher nicht.



[drul]

Der Witz mit Sharon Stone war gut - und hat mir präsent gemacht dass ich wohl "alt" bin ;-)

wenn ich hier überhaupt etwas beitragen kann, ist es die Empfehlung, dass sich getrennte Potis für den Ton je PU durchaus lohnen. Ich jedenfalls möchte es nicht missen.

Tolles Projekt jedenfalls. Kompliment!



[stoffl.s]

die Empfehlung, dass sich getrennte Potis für den Ton je PU durchaus lohnen. Ich jedenfalls möchte es nicht missen.

Sagte der mit einer Tele auf seinem Avatarbild.
--- Beiträge wurden zusammengefasst ---

Ja klar, aber erst nach den Feiertagen. Ich schaffe das vorher nicht.

Wann immer du dazu kommst, es eilt ja nicht.



[Garfield1978]

Vielleicht sind es ja zwei toneregler bei der Tele.
