Spannungsversorgung über Klinkenbuchse, könnte übrigens problematisch werden. In der Regel gibts dann eine Einstreuung über die "Masse" und man hört ein permanentes Netzbrummen.
Mit dem richtigen Kabel lässt sich das recht einfach lösen. Zwei Kabel zu haben finde ich ein bisschen unpraktisch und zwei Stecker dürften platztechnisch schwierig unterzubringen sein.
Beispiel was ich meine:
SC-ONYX 2008 (hat aber ne arg hohe Kapazität)
SC-ONYX 2025 MKII
SC-SINUS CONTROL (niedrigste Kapazität und mit der Steuerleitung könnte man noch irgendeinen Blödsinn verzapfen)
Lässt sich ja eigentlich leicht testen: Einfach ein Mikrokabel nehmen, an der einen Seite ne normale Mono-Klinkenbuchse dran löten und an der anderen noch die +9V dazu nehmen und an- und ausschalten.
Bei Brummen durch Übersprechen im Kabel wäre eine mögliche Lösung die Symmetrierung des Ausgangssignals. Wofür dann blöderweise halt 4 Leitungen nötig wären + eine zusätzliche Platine. Nichts für Klangpuristen, aber die werden sich bei Netzteilversorgung eh schütteln.
Ich dachte jedenfalls, Brummprobleme wären in dem Fall eher eine Restwelligkeit. Das Brummen ist ja ein 50/60 Hz Brummen, stammt also auf irgendeinem Wege aus den 230 V Wechselspannung. Da das Netzteil ganz woanders ist bleibt meines Wissens nur eine Restwelligkeit (der Trafo ist zu weit weg für eine Einstreuung). Die könnte sich mit ein paar Filterkondensatoren im Netzteil lösen lassen. Ein kleine Filterschaltung in der Gitarre schadet wohl auch nicht.
Übersprechen der +9V auf das Audiosignal wäre bei einer ordentlich gleich gerichteten Spannungsversorgung nur ein Gleichspannungsoffset. Die Restwelligkeit dürfte dann im Rest-Brummen der Humbucker untergehen. Den Offset kann man mit einem einfachen DC-Filter im externen Versorgungsgerät ausfiltern. Das +9 V Übersprechen sollte sich theoretisch aber ebenfalls bereits mit einer Symmetrierung lösen lassen, wenn das Übersprechen auf beiden Leitungen gleich ist.
Verdreckte Masse ließe sich natürlich nur durch oben genannte Zwillingskabel mit getrennten Leitungen für Signal und Spannungsversorgung lösen. Allerdings würde dies heißen, dass die Masse durch das Signal verdreckt wird, da sie in der +9 V Leitung ja auch drin steckt und das Zwillingskabel damit keine Lösung wäre. Die Masse ist allerdings auch in der Leitung mit dem Audiosignal drin. Ergo: Eine der beiden Masse-Leitungen sollte an der Gitarren-Buchse nicht verbunden werden (wäre eh schlecht wegen Masseschleife). In dem Fall müsste das ja die im Audiosignal-Teil sein. Irgendwie aber ziemlich unlogisch, wenn es bei normalen Kabeln kein Problem gibt. Umgekehrt ist es aber auch unlogisch, da Spannungsversorgungsleitungen keine großen Probleme mit Übersprechen haben. Am ehesten wäre also ein Übersprechen zwischen +9 V und Signal problematisch, dessen einfachste Lösung saubere Filterung der Spannungsversorgung + DC-Filter wäre.
Haut mich, wenn ich Denk- oder Verständnisfehler habe.
Das ist eine Platine an der alle PUs mittels Stecker eingesteckt werden. Somit müsste der Bridge-PU auch Bestandteil der Feedbackkette sein (so zumindest was ich im Gedächtnis habe). Kann man wohl vergessen.
Die Feedback-Kette wird aber ja nur benötigt, wenn der Neck-Pickup angewählt ist (und der Sustainer eingeschaltet, dessen Schalter liegt aber direkt auf der Platine). Das sollte sich theoretisch mit einem entsprechend verschalteten Toggle-Switch lösen lassen.

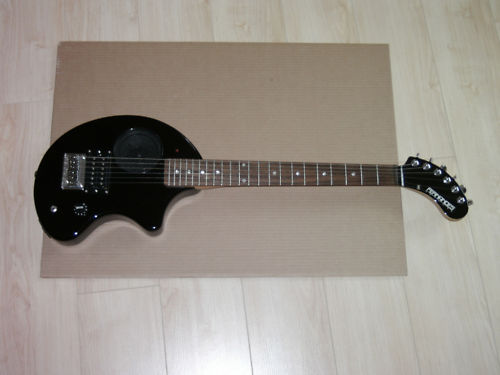

Die Gitarre knallt einfach nur^^ Es war aber relativ schwierig einen Händler zu finden, der die verkauft...
... bin mal gespannt. Hat jemand Erfahrungen mit der Serie?
