Ein weiterer Turner Model1 Bau

[hansg]

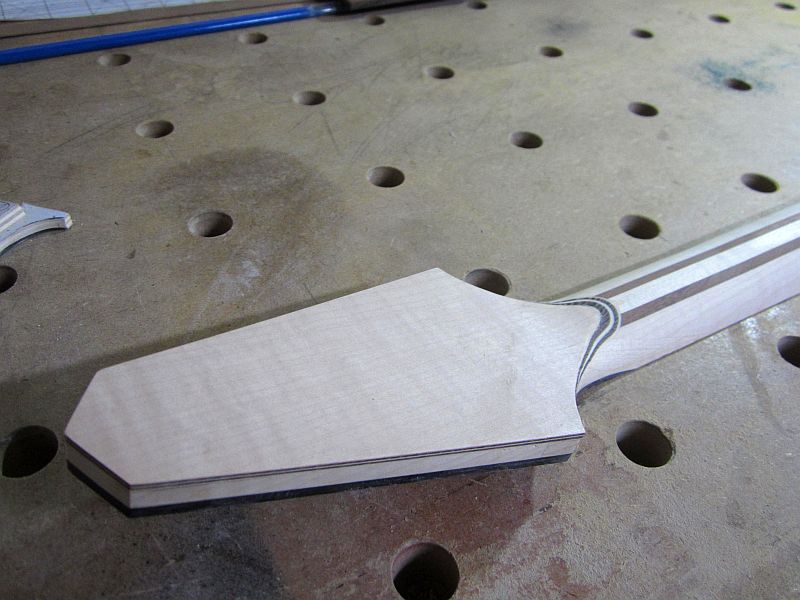

Das Halsprofil ist inzwischen auch so gut wie fertig.

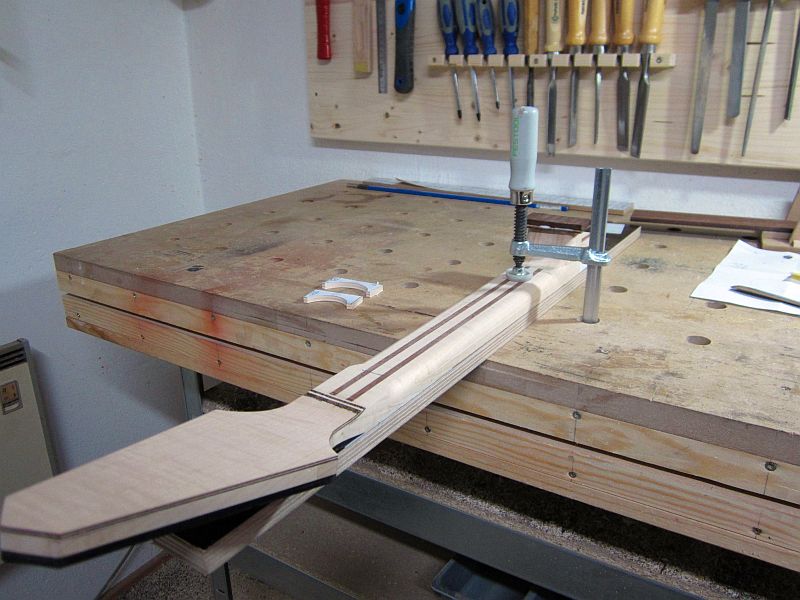

Zum Schleifen, Schmirgeln, Hobeln und Schaben wurde der Hals ganz einfach mit Doppelseitigen Klebeband
auf ein Multiplexbrettchen geklebt.

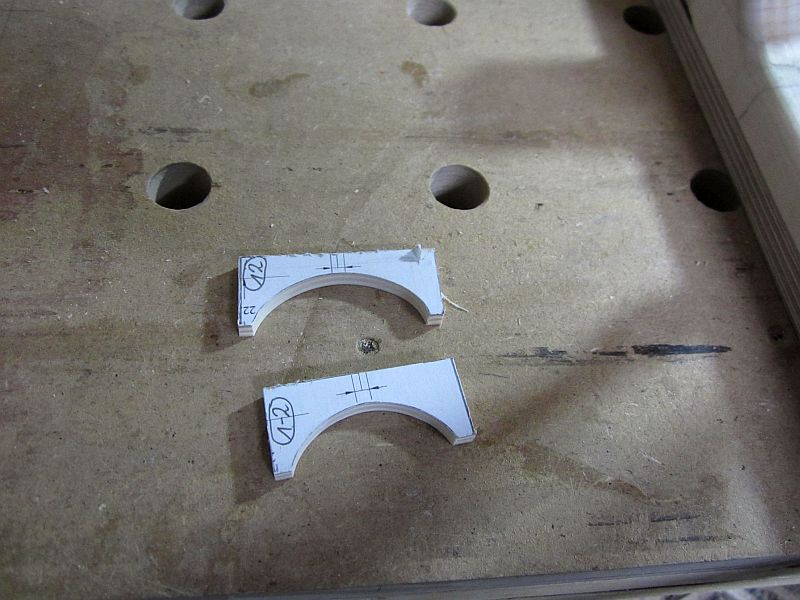

Dann wurden noch Schablonen für das Halsprofil aus Sperrholz angefertigt.
Da ich über keinerlei Informationen Informationen verfüge wie das Halsprofil bei den Turner Gitarren aussieht
habe ich hier einfach das Halsprofil von einem Les Paul Plan verwendet.

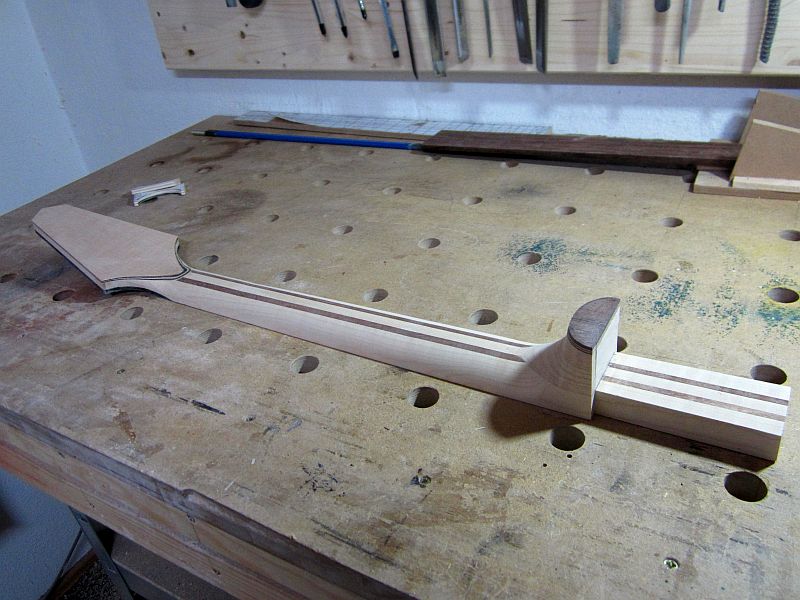

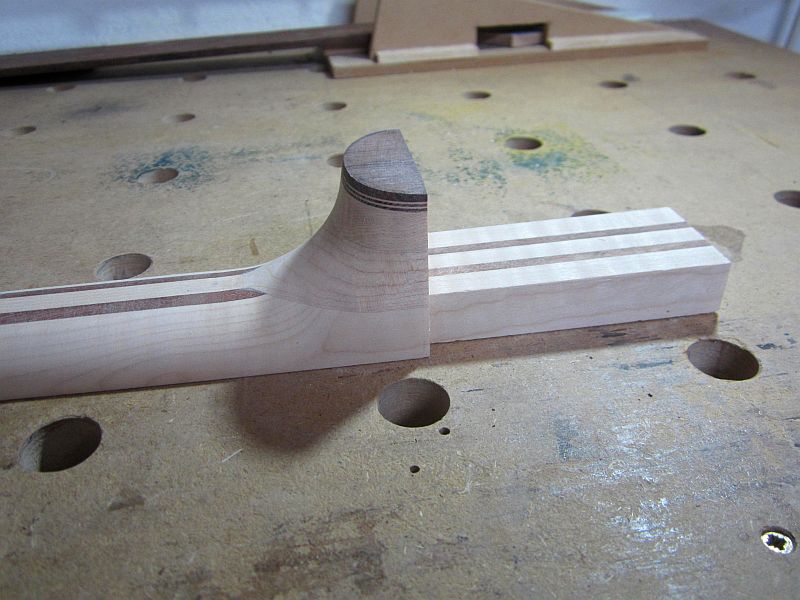

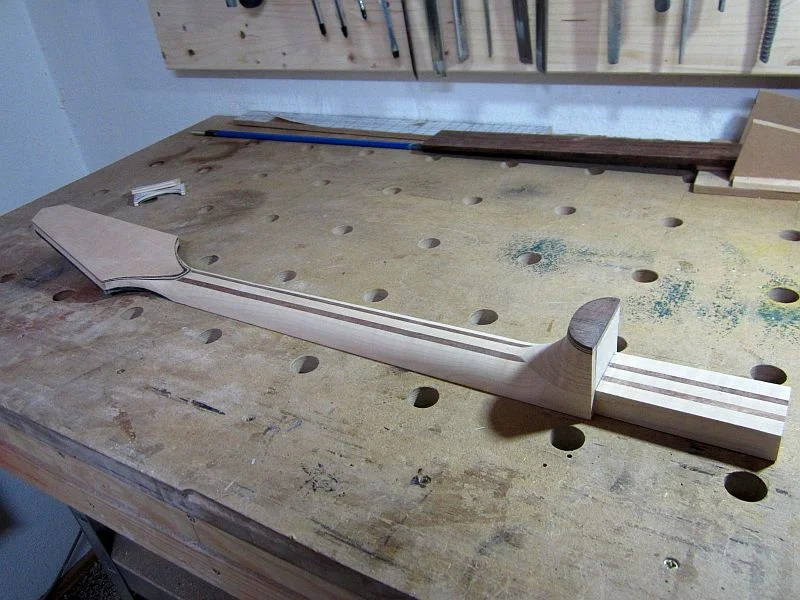

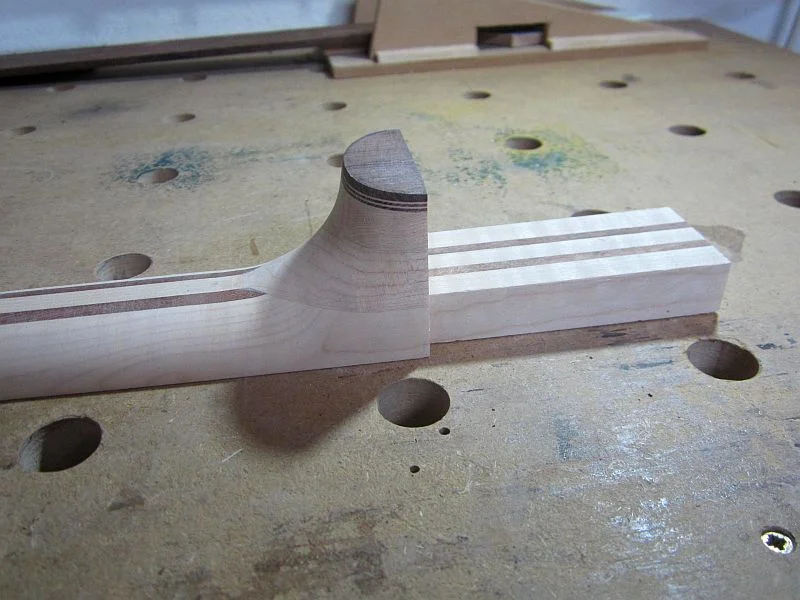

Einige Stunden (und einige Blatter Schmirgelpapier) später sieht das Ganze dann so aus.

Am Halsfuß wurden noch 4 Blättchen Furnier und ein Reststückchen von Griffbrett angeleimt.

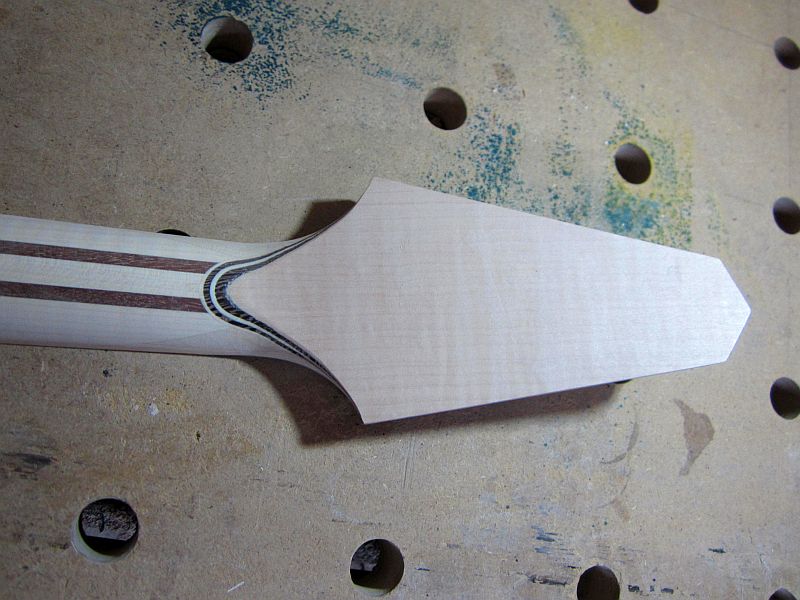

Das Streifenmuster der Kopfplatte ist noch nicht perfekt.
Das wird beim Feinschliff des Halses noch ein wenig verbessert.

Aber momentan habe ich keine Lust mehr zum Schleifen.
Als nächstes werde ich dann wohl mit dem Griffbrett beginnen.

Gruss
Hans



[FerdinandB]

Ey das wird ne saucoole Gitarre!



[hansg]

Besten Dank

Das nächste Teil wird das Griffbrett.

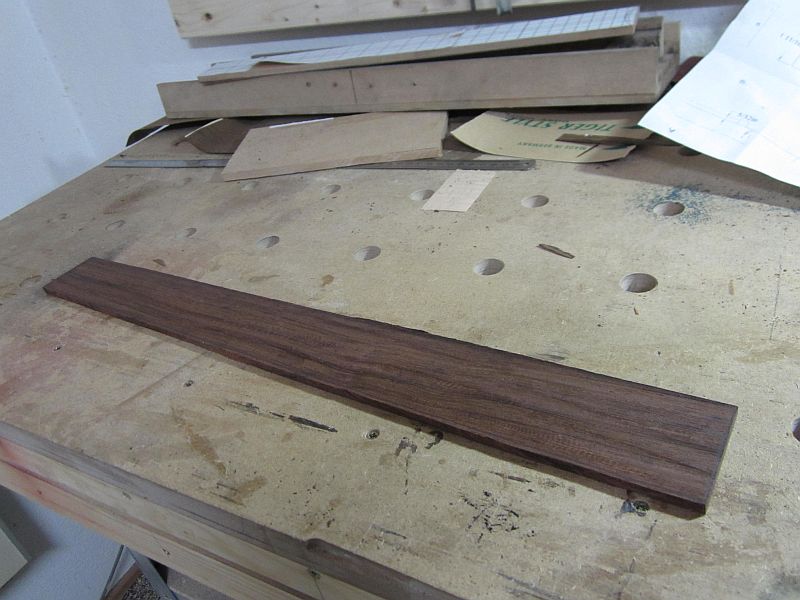

Das wird aus Palisander und wurde als erstes auf 6mm Dicke zurechtgefräst.

Anschließend wurde die Schablone mit doppelseitigem Klebeband am Griffbrett befestigt,
und die Form am Frästisch zurechtgefräst.

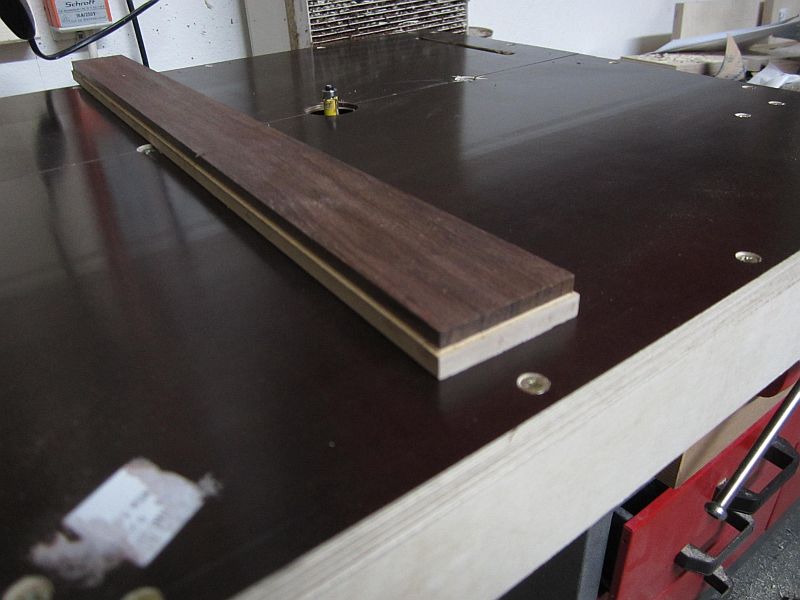

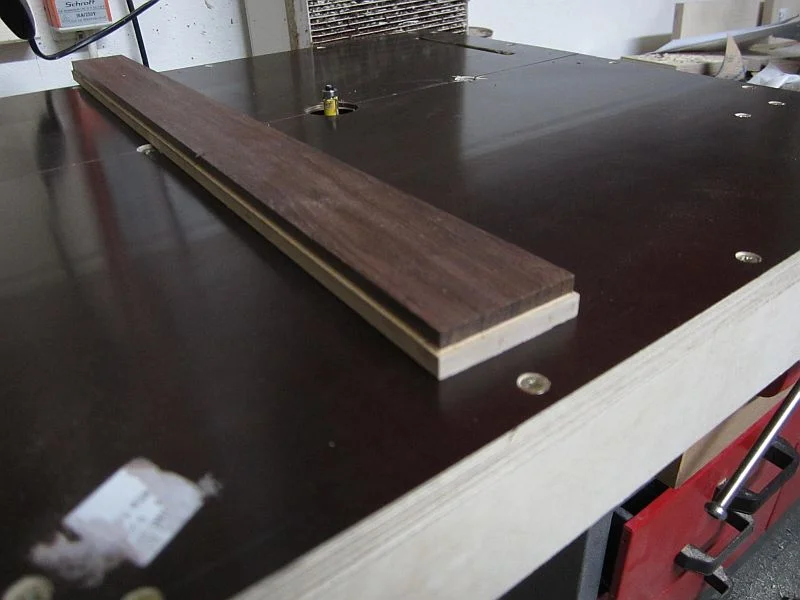

Da das Griffbrett auch ein Binding erhält habe ich das Griffbrett mit dem Bindingfräser
gleich noch auf die endgültige Größe gebracht.
Das funktioniert recht gut solange die Schablone noch festgeklebt ist.

Der nächste Schritt ist der Griffbrettradius.

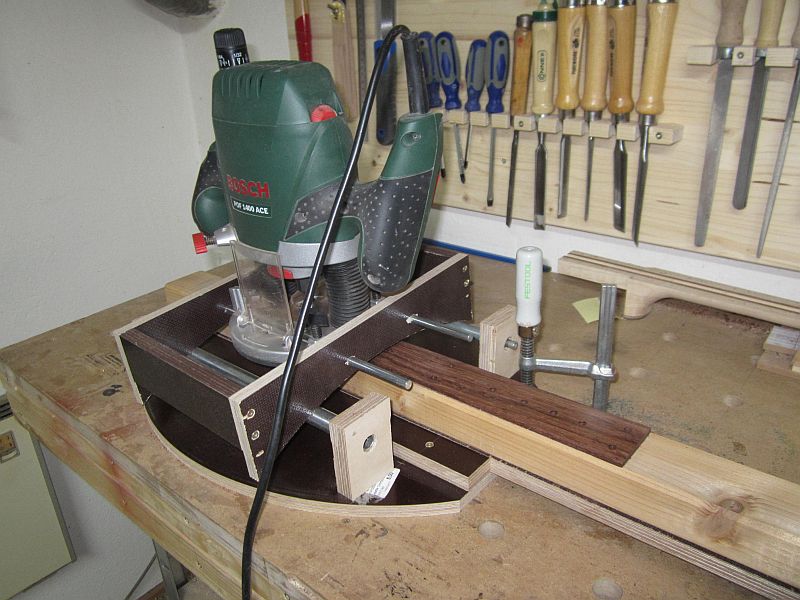

Der wurde mit der Oberfräse gefräst.
Allerdings noch nicht auf das endgültige Maß,
sondern so dass noch noch ca 2-3/10 runter können

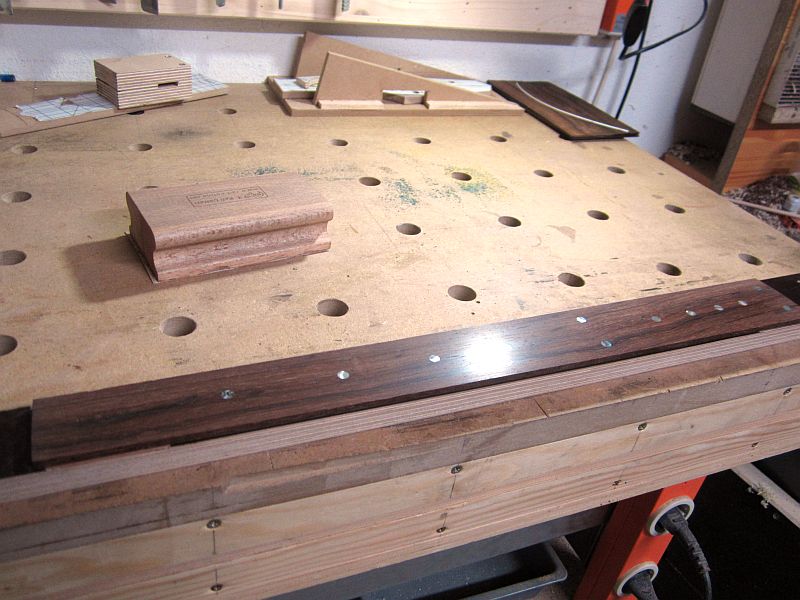

Dann wurden die Abalone Dots eingeklebt und das Griffbrett auf die
endgültige Höhe zurechtgeschliffen.
Da bei vorhandenem Radius nur noch wenige zehntel wegzuschleifen waren, war das
auch in 10 Minuten erledigt.

Als nächstes werden dann die Bundschlitze gesägt.

Gruss
Hans



[matze44]

Sieht schick aus!
Warum sägst du denn die Bundschlitze nach dem Herstellen des Griffbrett-Radius?
Hast du da ne extra Vorrichtung? Die Säge da exakt auszurichten könnte sonst recht wackelig werden. Soll keine Kritik sein, nur Neugierde. Ich habe mir vor einiger Zeit auch eine Vorrichtung, allerdings für plane Griffbretter, gebaut...

Viele Grüße Matze



[hansg]

Hi Matze,

Ich habe die Bundschlitze früher auch immer am planen Griffbrett geschnitten.
Dann müssen die Schlitze aber nach dem Radiusschleifen nachgeschnitten werden.
Das ist zum einen doppelte Arbeit, so muss ich nur einmal schneiden,
und zum anderen werden die Schlitze vom Nachschneiden auch nicht besser.

Gruss
Hans



[matze44]

Also doch frei Hand? Respekt!

Gesendet von meinem ST18i mit Tapatalk 2



[hansg]

Frei Hand nicht.
Zum Sägen habe ich schon eine kleine einfache Hilsvorrichtung aus Resthölzern gebaut.
Wenn ich wieder in der Werkstatt bin mach ich davon noch Fotos.

Gruss
Hans



[Theo Retisch]

WOW, ich, als großer Fan solcher Selfmade-Gitarren, habe deinen Thread leider erst jetzt entdeckt, aber das momentane Ergebnis ist ja mal der absolute Oberhammer! So eine anspruchsvolle Konstruktion so gut umzusetzen, ist bestimmt schwer. Respekt.



[matze44]

Ja bitte! Bin zwar mit meiner Vorrichtung sehr zufrieden aber Anregungen von außen sind immer erwünscht

Frohe Ostern,

Matze

Frei Hand nicht.
Zum Sägen habe ich schon eine kleine einfache Hilsvorrichtung aus Resthölzern gebaut.
Wenn ich wieder in der Werkstatt bin mach ich davon noch Fotos.

Gruss
Hans



[quasi]

Fantastische Arbeit! Auch von mir ein ganz großes: Respekt!
Bin sehr gespannt, wie das Gerät am Ende aussieht und klingt.

Viel Spass beim bauen weiterhin!



[hansg]

Dann wie versprochen noch die Hilfsvorrichtung zum Bundschlitzschneiden am bereits
verrundeten Griffbrett.

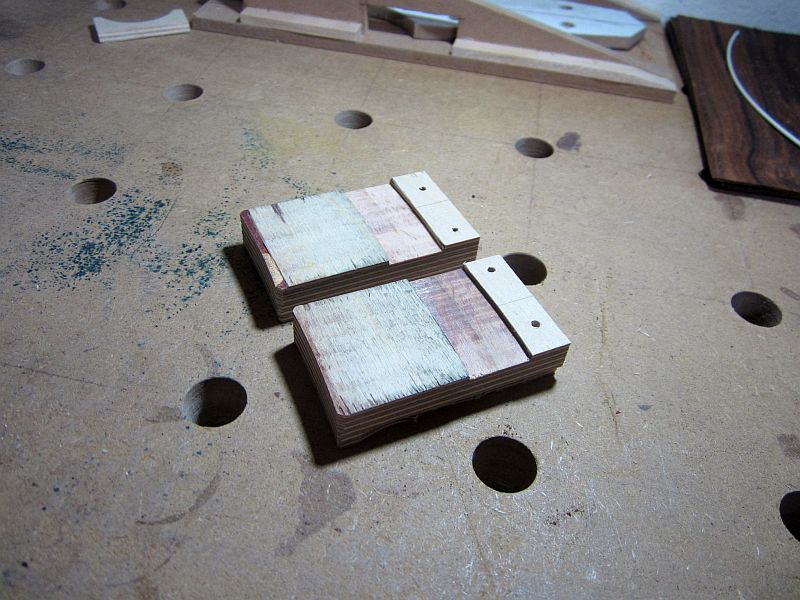

Die Vorrichtung besteht ganz einfach aus zwei Reststücken Multiplex.
Die linke Kante und die Nut sind im Radius von 12", passend zum Griffbrett gefräst.
Gefräst wurde das mit der Radiushalterung (also mit den zwei Stangen und dem Halteblech) die bei der Oberfräse mit dabei war.
Zusammengeschraubt ergibt das eine Führung für das Sägeblatt.
Das ist aber keine Erfindung von mir.
Das habe ich im alten Gearbuilder Forum abgeschaut.
Der User Zisoft hatte das dort mal vorgestellt.
.
Dann wurde das Griffbrett mit (wenig!!!) doppelseitigen Klebeband an einem Multiplex-Brettchen befestigt, und das wurde an der Werkbank
mit Schraubzwingen fixiert.
Zusätzlich wurde noch ein Holzbrettchen angelegt und so ausgerichtet dass die Aussenkante des Brettes parallel zur Mittellinie des Griffbretts verläuft.

Anschließend wird einfach der Führungsblock auf das Griffbrett aufgelegt, ausgerichtet, und festgezwungen.

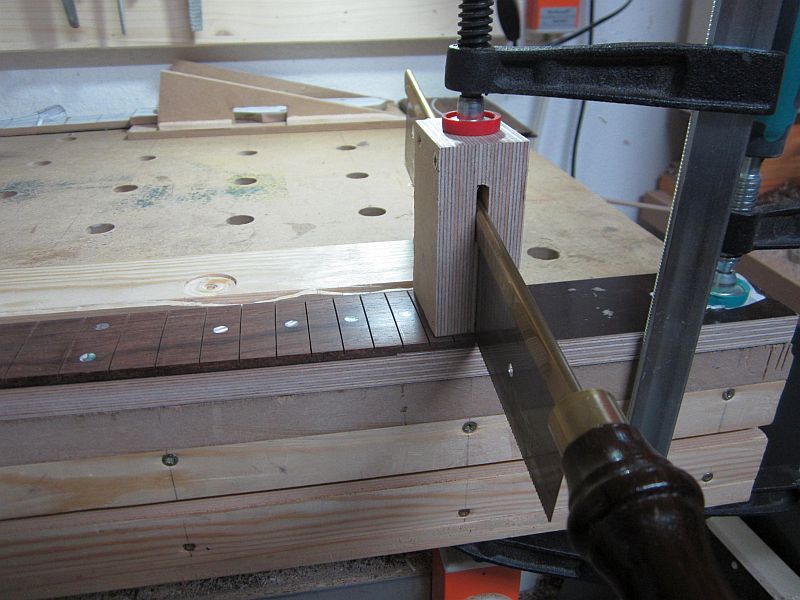

Danach einfach nur noch Sägen bis es nicht mehr tiefer geht.

Das ganze geht dann relativ schnell und hat den Vorteil dass alle Schlitze gerade sind und exakt die gleiche Tiefe besitzen.

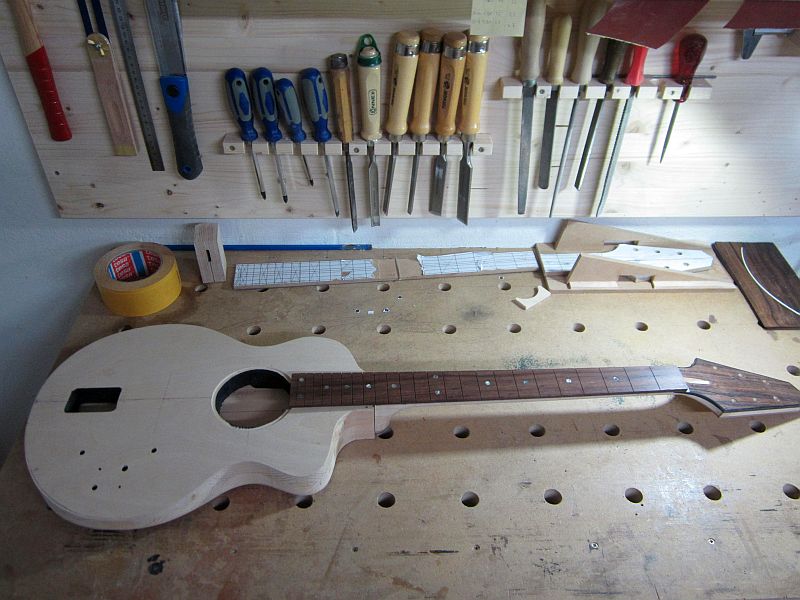

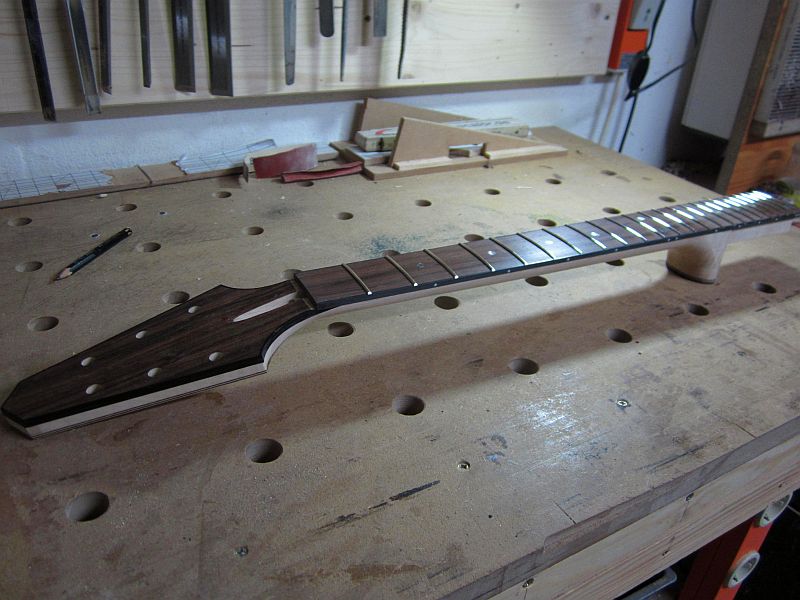

So sieht die Gitarre übrigends jetzt aus.
Allerdings ist das Griffbrett noch ohne Binding und noch nicht verleimt.

Nach den Feiertagen geht es dann weiter.

Gruss
Hans



[matze44]

Hi Hans,

ich hatte es schon beim Gearbuilder gesehen
Denselben "Klotz" verwende ich auch zum Nachsägen, allerdings für gerade Griffbretter und auch nur wenn ich mit meiner Vorrichtung aufgrund unterschiedlicher Griffbrettdicken nicht tief genug ins Griffbrett gekommen bin.
Das ist aber eine gute Idee, den für "radierte" Griffbretter zu nutzen! Das muss ich mir merken!

Und nun schöne Feiertage

Matze

Dann wie versprochen noch die Hilfsvorrichtung zum Bundschlitzschneiden am bereits
verrundeten Griffbrett.
Die Vorrichtung besteht ganz einfach aus zwei Reststücken Multiplex.
Die linke Kante und die Nut sind im Radius von 12", passend zum Griffbrett gefräst.
Gefräst wurde das mit der Radiushalterung (also mit den zwei Stangen und dem Halteblech) die bei der Oberfräse mit dabei war.
Zusammengeschraubt ergibt das eine Führung für das Sägeblatt.
Das ist aber keine Erfindung von mir.
Das habe ich im alten Gearbuilder Forum abgeschaut.
Der User Zisoft hatte das dort mal vorgestellt.
.Anhang anzeigen 270593

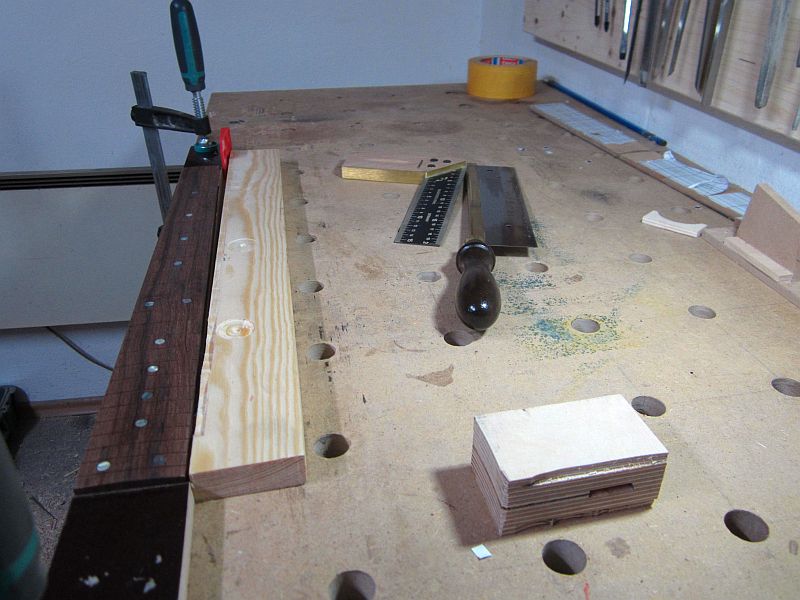

Dann wurde das Griffbrett mit (wenig!!!) doppelseitigen Klebeband an einem Multiplex-Brettchen befestigt, und das wurde an der Werkbank
mit Schraubzwingen fixiert.
Zusätzlich wurde noch ein Holzbrettchen angelegt und so ausgerichtet dass die Aussenkante des Brettes parallel zur Mittellinie des Griffbretts verläuft.
Anhang anzeigen 270594

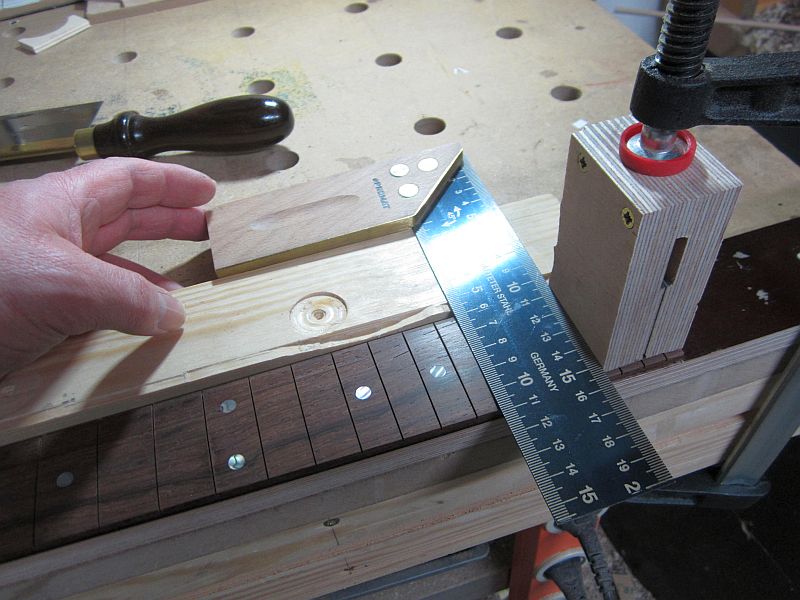

Anschließend wird einfach der Führungsblock auf das Griffbrett aufgelegt, ausgerichtet, und festgezwungen.
Anhang anzeigen 270595
Danach einfach nur noch Sägen bis es nicht mehr tiefer geht.
Anhang anzeigen 270597
Das ganze geht dann relativ schnell und hat den Vorteil dass alle Schlitze gerade sind und exakt die gleiche Tiefe besitzen.

So sieht die Gitarre übrigends jetzt aus.
Allerdings ist das Griffbrett noch ohne Binding und noch nicht verleimt.
Anhang anzeigen 270598
Nach den Feiertagen geht es dann weiter.

Gruss
Hans



[Claro]

hansg, Du hast meinen allerhöchsten Respekt!
Wie Menschen mit Holz und den passenden Maschinen umgehen können, fasziniert immer wieder.



[hansg]

Besten Dank,
Viel ist die letzten Tage nicht passiert.

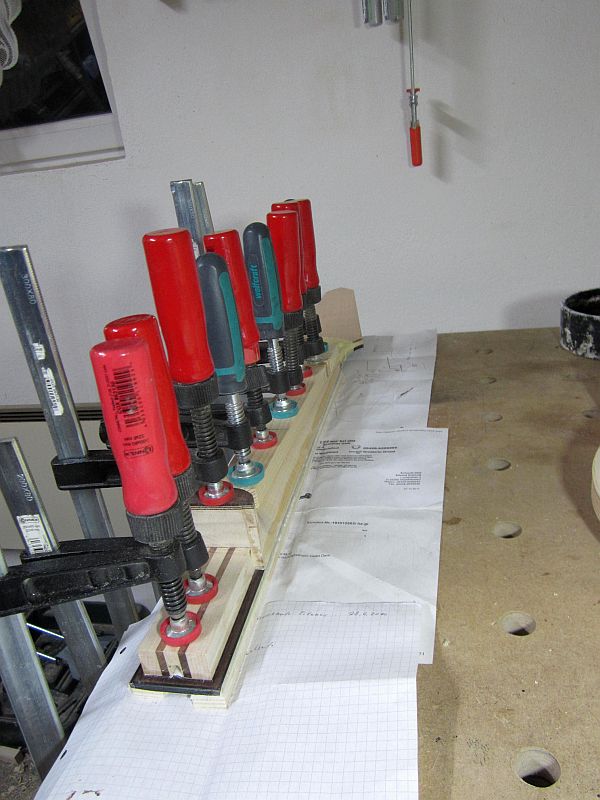

Ich habe nur noch das Griffbrett aufeleimt und den Bunddraht eingesetzt.
Da sich am Griffbrett ein Binding befindet, musste der Tang an den Bundenden noch entfernt werden.

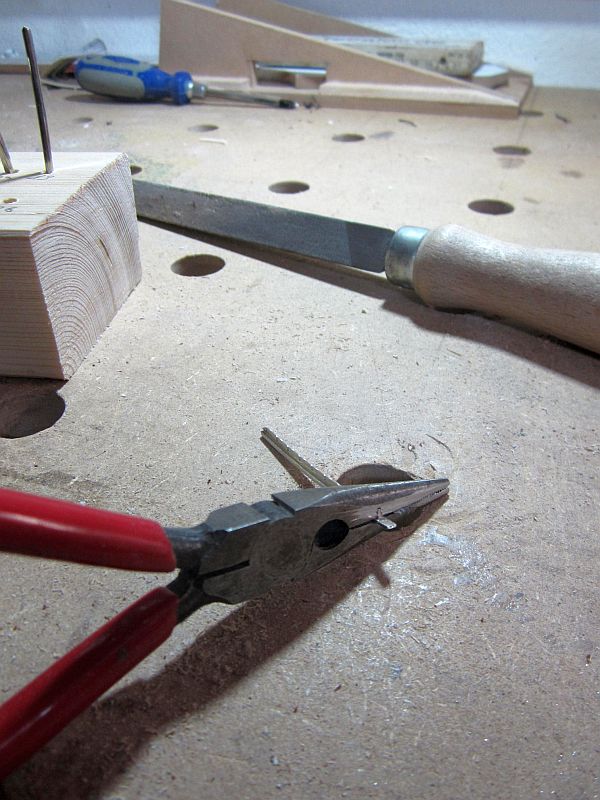

Hierfür habe ich eine alte Zange so modifiziert dass der Bunddraht gut gehalten werden kann.
Entfernt wurde der Tang dann ganz einfach mit einer Feile.
Irgendwann muss ich mir doch noch eine Frett-Nibbler Zange kaufen.

Gruss
Hans



[Theo Retisch]

Die Kopfplatte hat so eine schnittige Form und dann noch das tolle Holz



[hansg]

Der Fichtenbody war ja eigentlich nur als Test gedacht, da mir am Anfang einige Details der Konstruktion nicht klar waren,
und es auch keinerlei Pläne für diese Gitarre gibt.

Inzwischen habe ich mich dazu entschlossen die Fichte doch zu verwenden, und zu furnieren.
Die Bodyhälften sind inzwischen verleimt.

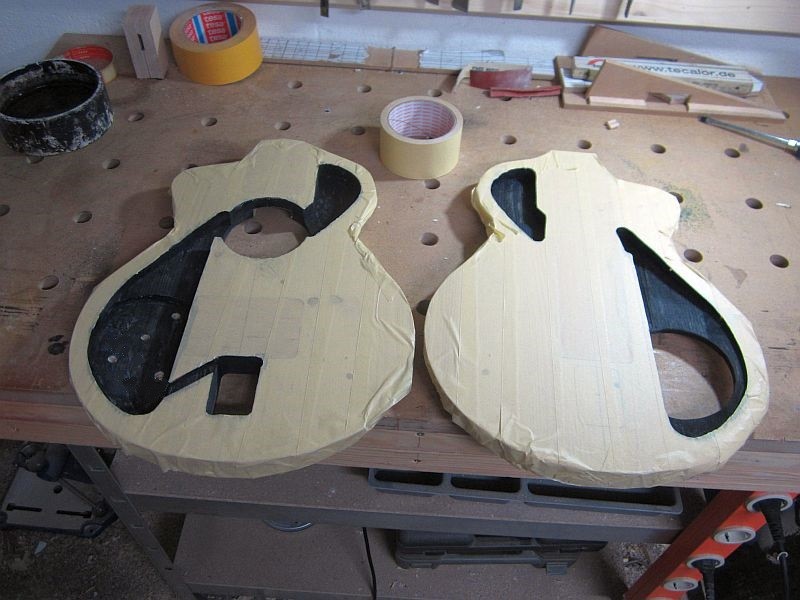

Zuvor wurden noch die Hohlraume geschwärzt.
Als erstes mit Beize, und anschließend nochmal mit der Sprühdose.


Jetzt bin ich mir nur noch nicht sicher welches Furnier ich hier verwende.
Zur Auswahl stehen momentan Teak, zart geriegelter Ahorn, oder Wenge.

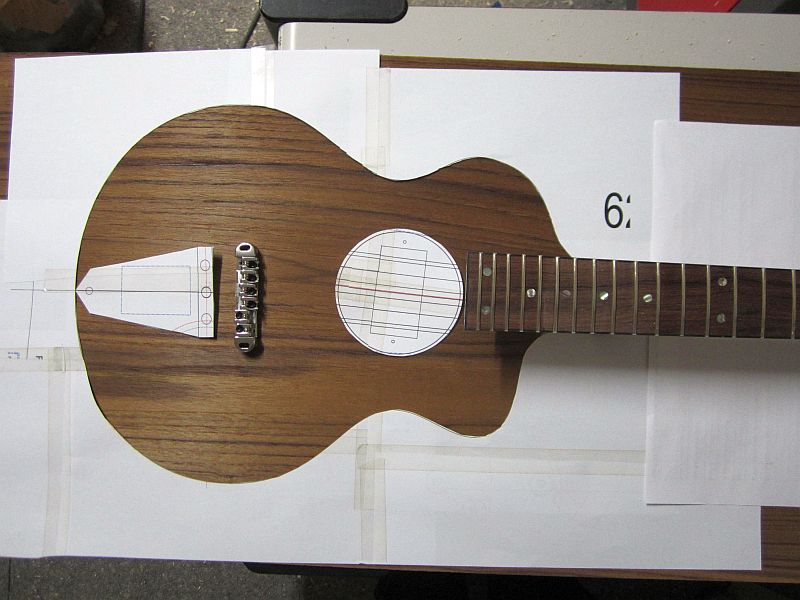

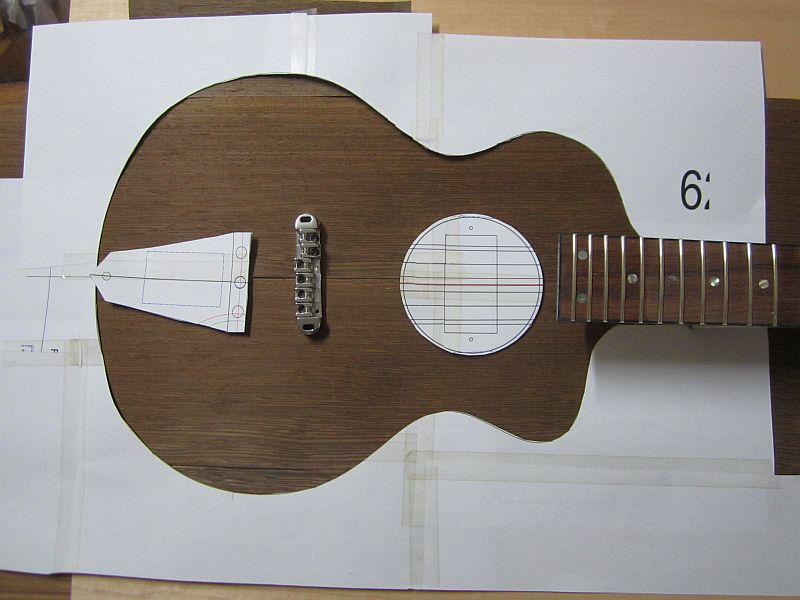

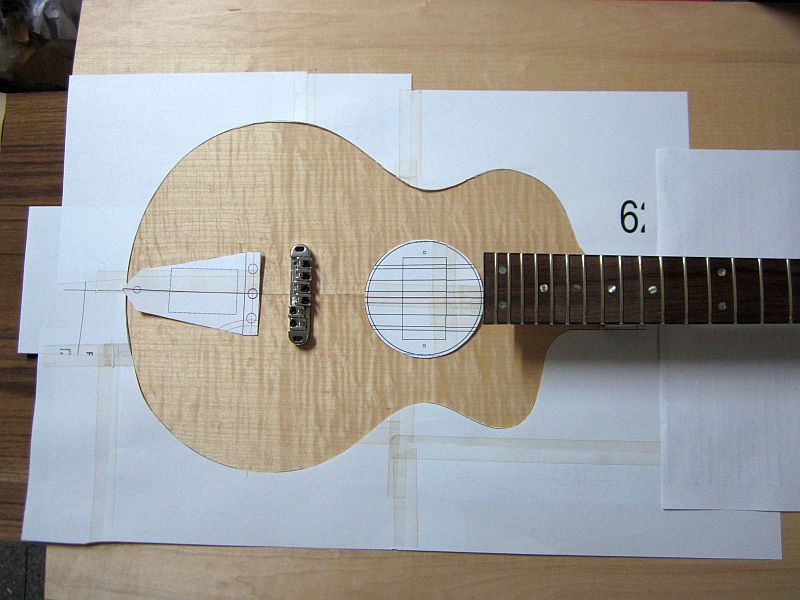

Zum Vergleichen habe ich auf die Furniere einfach eine Papierschablone und den Hals aufgelegt.
Der Pickuprahmen und die Batteriefachabdeckung werden entweder schwarz oder Palisander braun.
Zusätzlich kommt auch noch ein schwarzes Binding an den Body.


Gruss
Hans



[Claro]

Wenn mich jemand früge... Teak!

Warum hast Du die Hohlräume zweimal und mit unterschiedlichen Mitteln geschwärzt? War die Beize zu wenig deckend?



[hansg]

Beim schwärzen habe ich einfach Reste verwendet.
Und von der Beize war nicht mehr viel übrig.
Deshalb dann noch die Sprühdose.


Gruss
Hans



[Theo Retisch]

Ich würde das erste, oder das zweite nehmen. Allerdings gibt es schon so viele Gitarren mit Ahorndecke, oder Furnier, da würde ich das erste Holz nehmen (Teak, oder?).



[tRIACTIs]

und auch von mir eine Stimme für Teak!

Auch wenn schon oft erwähnt, ein weiteres Lob von meiner Seite für den tollen Bericht und Bau
