Eigenbau: Mahagoni Telecaster

[HonkMB]

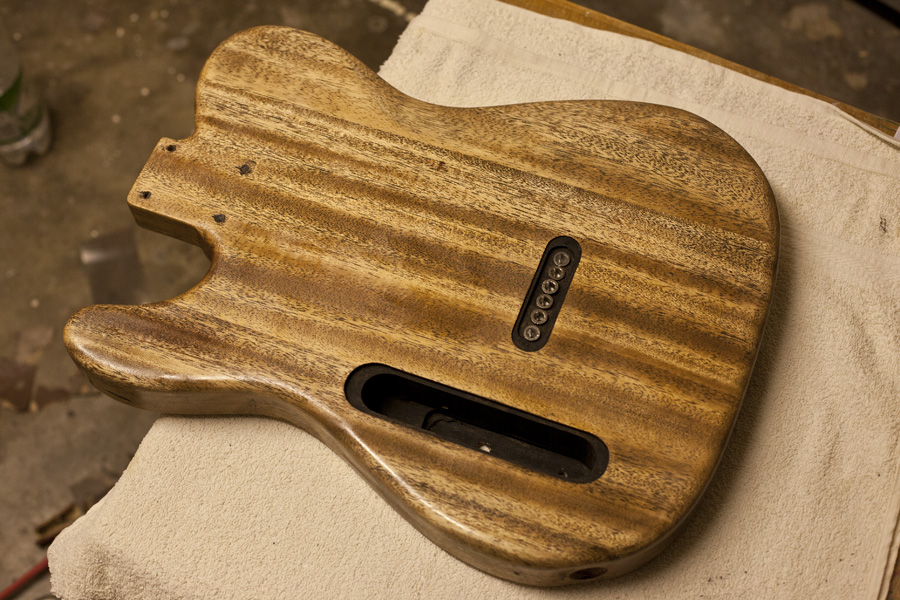

und hier noch eins von der rückseite, mit mittlerweile 2 schichten tru-oil:

was das tru-oil angeht. man kann damit, auch wenn der name dies wohl eher nicht
vermuten lässt, ein hochglanz finish hinbekommen. man benötigt halt viele schichten.

man kann das tru-oil auch mit zwei, drei schichten zum anfeuern der maserung benutzen
und danach mit nitrolack überlackieren für den glanz.

such mal im tdpri-forum oder google nach "tru oil high gloss", "nitro over tru oil" oder sowas in die richtung.

@tobi452: ich studiere fotografie, was man diesen bildern aber sicherlich nicht ansieht
wenn die klampfe fertig ist, gibt es richtige bilder.



[tobi452]

Das Studium sieht man den Bildern nicht an, das stimmt. Aber die Bilder sind für solche dokumentarischen Fotos schön komponiert, das Licht ist auch gut, du hast nicht frontal draufgeblitzt und du spielst mit der Schärfentiefe.



[Joachim_H]

Nicht schlecht, nicht schlecht!

Was ist mit der Kantenrundung am Halsfuß - vergessen.
Die kannste doch locker per Hand schleifen, oder?



[GermanChazer]

Oha, der Korpus ist jetzt schon sexy as hell
Ich bin mal seeeehr auf das Endergebnis gespannt



[Baldur63]

Super!

Wenn die so klingt wie sie aussieht...



[Ibanez91]

Oh Mann, das letzte Bild ist einfach mal nur sexy!!

Sehr schön, freu mich schon auf das Endprodukt



[HonkMB]

nochmal danke an euch alle !
die gitarre hängt nach wie vor zum trocknen im keller. ich habe jetzt drei schichten tru-oil drauf,
werde das aushärten lassen und dann noch ein paar schichten nitro für den glanz sprühen.
leider ist der porenfüller ziemlich eingesackt. mal sehen, was ich da noch mache.

@joa
ist die rundung am halsfuss bei "normalen"-teles weicher ?! egal, ich lasse es so, stört mich
beim spielen auch nicht. eine sache habe ich allerdings tatsächlich vergessen. nämlich das anpassen
der abrundungen an den kanten der arm- und bauchkontur. aber auch das lasse ich jetzt so.



[guitarplayer91]

sehr sehr geil!

Ich wollte mir auch schon lange eine Mahagony Tele bauen, allerings mit Humbucker am Steg und ich weiß auch nicht, ob ich einen Body selber aussägen kann.

War das dein erster Body den du gesägt hast? Und ist es leicht mit dieser Oberflächenfräse die Fräsungen zu machen?

Grüße,
felix



[HonkMB]

sehr sehr geil!

Ich wollte mir auch schon lange eine Mahagony Tele bauen, allerings mit Humbucker am Steg und ich weiß auch nicht, ob ich einen Body selber aussägen kann.

War das dein erster Body den du gesägt hast? Und ist es leicht mit dieser Oberflächenfräse die Fräsungen zu machen?

Grüße,
felix

hi,
ja, war mein erster body. hatte vorher auch noch nie wirklich mit holz gearbeitet. rückblickend betrachtet
war das aber alles nicht so extrem schwierig. üb mit der fräse einfach an ein paar probestücken,
und mach dich damit vertraut, wie sie auf das holz und die stellung der maserung reagiert, und dann ist
alles machbar.

das endergebnis ist aber nur so gut, wie deine schablonen da solltest du sehr sorgfältig arbeiten.



[HonkMB]



[Joachim_H]

Oh, da freut sich einer, daß die Arbeit ein Ende hat.
Schön.

Kannst Du schon was zum Sound sagen - verstärkt oder unverstärkt?
Was ist mit der 5. und 4. Saite. Sieht nicht gerade In-Tune aus -
oder hast Du nur mal eben Saiten fürs Foto draufgeschmissen.



[Baldur63]

-> Optisch grob betrachtet

Aber wie Joa schon geschrieben hat: Was is da mit den Saitenreitern,vor allem mit der A-Saite,los? Und es scheint so,als wenn das Stringspacing des Halspickups nich so ganz passt.



[HonkMB]

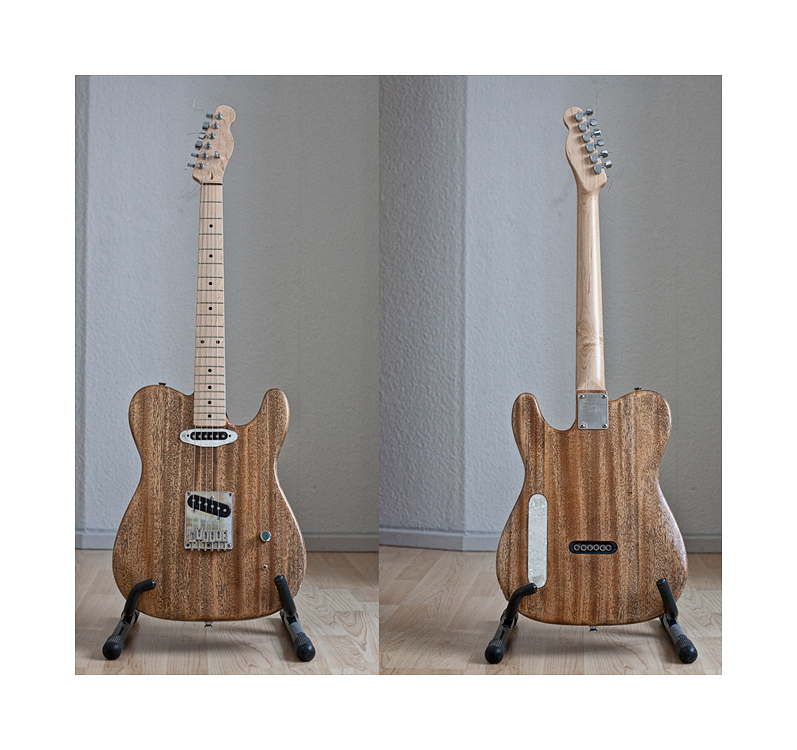

keine panik jungens, die wurde nur schnell zusammengebaut, um ein foto machen zu können.
sie ist nichtmal verkabelt, geschweige denn eingestellt und intoniert.

der neckpickup sitzt bisher auch nur lose im rahmen, daher die leichte verschiebung. und der rahmen
an sich ist wiederum nur mit tesafilm befestigt. da er mir nicht wirklich gefällt, habe ich noch nicht gebohrt.
der wird noch gegen einen metallrahmen getauscht, wie man ihn für single coils manchmal sieht.
habe allerdings noch keinen für tele neckpickups gefunden.

edit: aussagen zum sound kommen dann, wenn sie "richtig" fertig ist und frische saiten hat.



[Baldur63]

keine panik jungens, die wurde nur schnell zusammengebaut, um ein foto machen zu können.
sie ist nichtmal verkabelt, geschweige denn eingestellt und intoniert.

der neckpickup sitzt bisher auch nur lose im rahmen, daher die leichte verschiebung. und der rahmen
an sich ist wiederum nur mit tesafilm befestigt. da er mir nicht wirklich gefällt, habe ich noch nicht gebohrt.
der wird noch gegen einen metallrahmen getauscht, wie man ihn für single coils manchmal sieht.
habe allerdings noch keinen für tele neckpickups gefunden.

edit: aussagen zum sound kommen dann, wenn sie "richtig" fertig ist und frische saiten hat.

Das hätteste aber dabeischreiben sollen; ich hät beinahe n Herzinfarkt bekommen



[MarshallVoodoo]

Er wollte euch doch nur testen



[Joachim_H]

Hätts mir denken können, wenn einiges noch auf Halb Acht hängt.

Einen Rahmen aus Metall kann man übrigens auch selbst herstellen, wenn Du ne Flex im Haus hast.
Dann kannst Du dem Rahmen noch ne eigene Form verpassen an bestimmten Stellen.



[guitarplayer91]

Hi,
ich habe mir jetzt auch einen Mahagoni Block gekauft und würde gerne von dir bis ins Detail wissen wie du vorgegangen bist.

Klar Schablonen basteln und dann auf den Korpus übertragen, aber wie hast du den Body ausgesägt?
Hast du ihn auch mit der Fräse ausgesägt/fräst? Und welchen Fräsaufsatz brauche ich dafür? An eine Fräse würde ich hinkommen, allerdings weiß ich nicht ob da die passenden Fräser dabei sind.

Wär cool wenn du noch Fotos von deiner Fräse und den Fräsaufsätzen machen könntest.

Kannst mir ja als PM deine ICQ Nummer schicken wenn du eine hast ?!

Morgen bekomm ich den zweiteiligen massiven Block vom urigen Schreiner zusammen geleimt für 25 €

Beste Grüße,
felix



[HonkMB]

Das hätteste aber dabeischreiben sollen; ich hät beinahe n Herzinfarkt bekommen

Hehe, immer locker durch die Hose atmen

Er wollte euch doch nur testen

Aber es ist schon erstaunlich, wie aufmerksam hier alle sind

Hätts mir denken können, wenn einiges noch auf Halb Acht hängt.

Einen Rahmen aus Metall kann man übrigens auch selbst herstellen, wenn Du ne Flex im Haus hast.
Dann kannst Du dem Rahmen noch ne eigene Form verpassen an bestimmten Stellen.

Da gilt wieder selbiges wie für die Tonebar. Wenn ich das selbst bastel, sieht es nur krumm und schief aus

Hi,
ich habe mir jetzt auch einen Mahagoni Block gekauft und würde gerne von dir bis ins Detail wissen wie du vorgegangen bist.

Klar Schablonen basteln und dann auf den Korpus übertragen, aber wie hast du den Body ausgesägt?
Hast du ihn auch mit der Fräse ausgesägt/fräst? Und welchen Fräsaufsatz brauche ich dafür? An eine Fräse würde ich hinkommen, allerdings weiß ich nicht ob da die passenden Fräser dabei sind.

Wär cool wenn du noch Fotos von deiner Fräse und den Fräsaufsätzen machen könntest.

Kannst mir ja als PM deine ICQ Nummer schicken wenn du eine hast ?!

Morgen bekomm ich den zweiteiligen massiven Block vom urigen Schreiner zusammen geleimt für 25 €

Beste Grüße,
felix

Joa, da gibt's jetzt nicht so viel zu erzählen:

- Schablone(n) erstellt
- Form mit Schablone auf das Werkstück übertragen
- Werkstück mit (in meinem Fall) Stichsäge, so nah wie möglich entlang der aufgemalten Linie, ausgesägt
- dann mit Schablone und Fräse in endgültige Form gebracht (je weniger mit der Fräse abgetragen werden muss, desto besser)

Fräse:
Bosch POF 1200 AE

Benutzte Fräser:

Für Korpus, Halstasche, E-Fach und Pickups:
http://www.axminster.co.uk/axcaliber-flush-trim-cutters-top-bearing--1-4(635mm)-prod805335/
In der Ausführung mit 12,7mm Durchmesser/25,4mm Länge. Die 12,7mm sind wichtig für die Rundung in der Halstasche !

Für den Korpus dann noch einen weiteren, da der obengenannte nicht lang genug ist:
http://www.handwerker-versand.de/pr...M-Buendigfraeser-8-127-mm1.html?refID=froogle

Für die Abrundung irgendein Abrundfräser mit 8mm Radius und Anlauflager.

Hier noch ein paar Infos:
http://www.tdpri.com/forum/tele-home-depot/88209-building-guitar-hummmm.html
http://www.tdpri.com/forum/tele-home-depot/80099-body-building-101-routing-shape.html

Grüsse



[guitarplayer91]

cool danke für die Infos

Ich hab heute eine Schablone erstellt. Ich war zuerst bei einem Copyshop und habe mir den Plan auf DIN A1 ausdrucken lassen. Dann habe ich den Koprus ausgeschnitten und auf eine 12mm dicke MDF-Platte gezichnet und diese dann mit ner Stichsäge ausgesagt.

Das ist jetzt sozusagen meine Masterschablone Mit der gehe ich morgen zum Schreiner und frag ihn ob er nicht gleich noch den Korpus ausfräsen kann.

WIe hast du die Hals/Pickup Fräsungen gemacht bzw von der Schablone auf den Body übertragen?

Grüße,
felix

Achja: weist du wie tief die Halslasche sein muss und die Pickupfräsungen?



[HonkMB]

WIe hast du die Hals/Pickup Fräsungen gemacht bzw von der Schablone auf den Body übertragen?

Halstasche:
http://www.tdpri.com/forum/tele-technical/45365-making-neck-pocket-template.html

Und beim Rest einfach in einem der eben von mir geposteten Threads nachschauen,
da sieht man auch alle Schablonen.

Die Tiefen habe ich jetzt nicht im Kopf, musst Du einfach mal nach gurgeln.
