DIY Solidbody-Hybridgitarre

[Cyrill Robert]

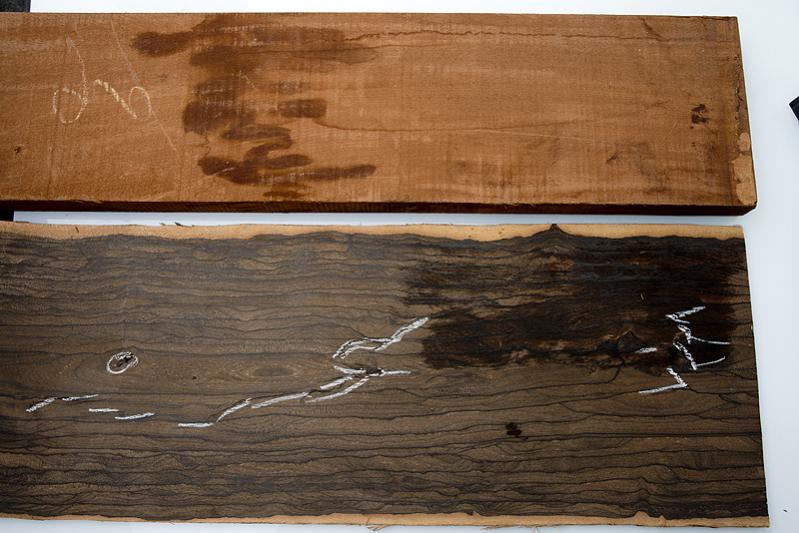

Mittlerweile ist auch das Holz eingetroffen



[Be.eM]

Sehr hübsch



[Cyrill Robert]

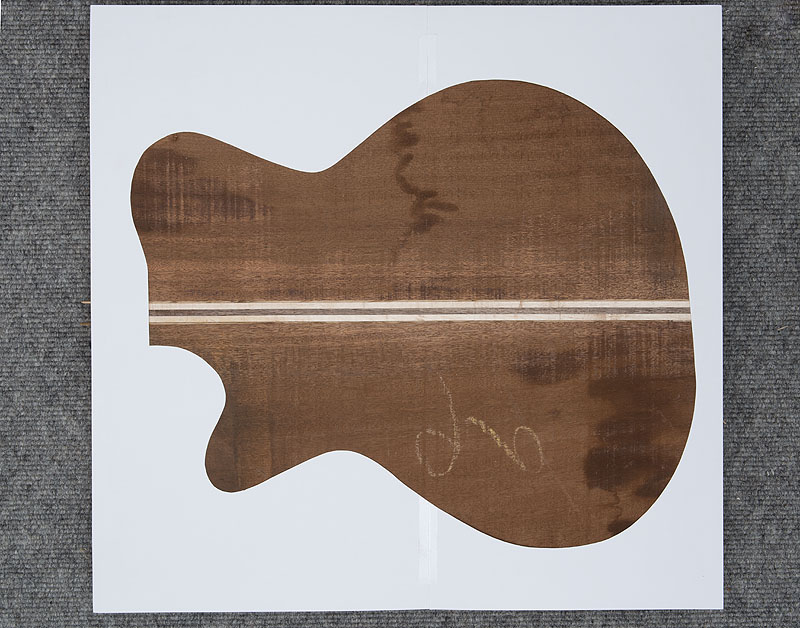

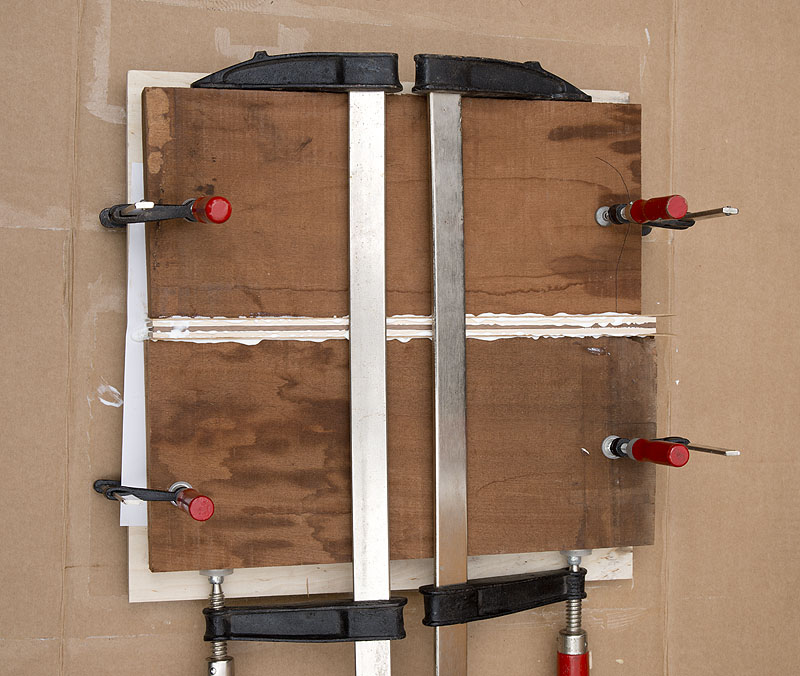

Inzwischen habe ich die Korpushälften verleimt. Zwischen den beiden Mahagoniteilen sind Streifen aus Eiche, Ahorn und Nussbaum.
Mit der aufgelegten Negativschablone kann man schon erahnen, wie der Rücken später aussehen soll.



[Cyrill Robert]

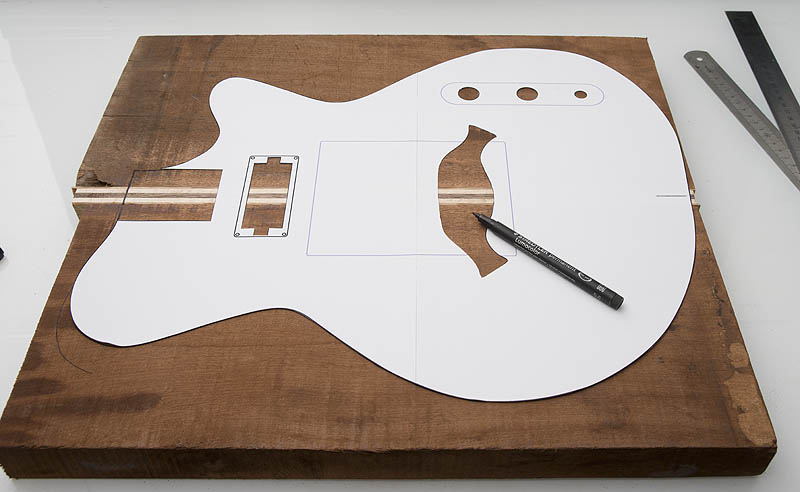

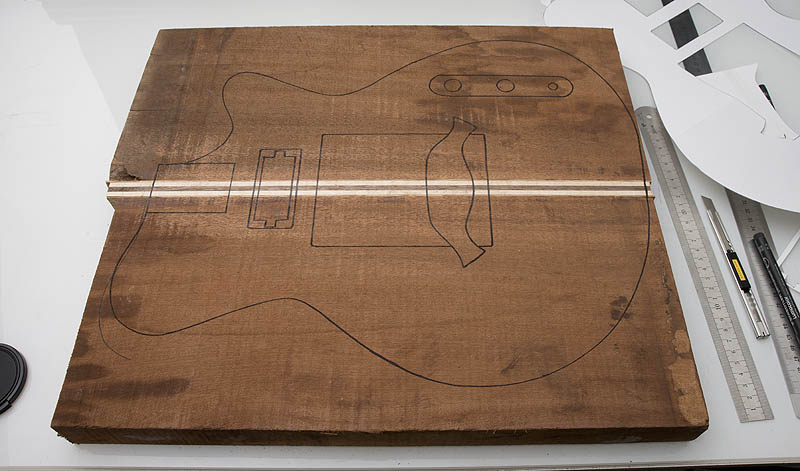

Damit ich mich beim sägen und ausbohren der Hohlräume besser orientieren kann und nicht versehentlich was falsches wegnehme habe ich die Zeichnung auf den Korpus übertragen.
Das geht ganz gut wenn man einen 1:1 Ausdruck als Schablone verwendet.
Immer einen Teil aus dem Papier ausschneiden und mit Filzstift auf das Holz übertragen, dann den nächsten Teil ausschneiden, übertragen usw.

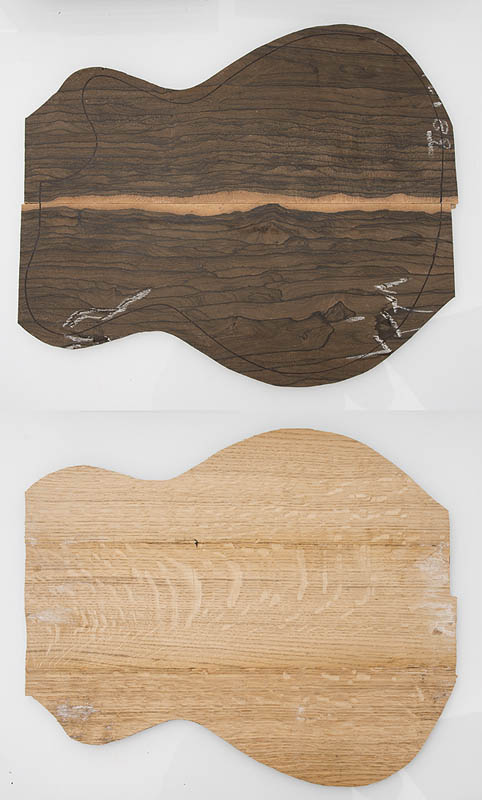

Die beiden Deckenteile habe ich verleimt und mit einem Trennfurnier aus 1,5mm Eiche versehen.



Natürlich hat sich dann die Decke verzogen da sie durch den Holzleim einseitig angefeuchtet wurde.
Da mir das so ähnlich beim letzten Projekt auch passiert ist (Decke aus Leisten unterschiedlicher Hölzer) war der Schrecken nur halb so groß.

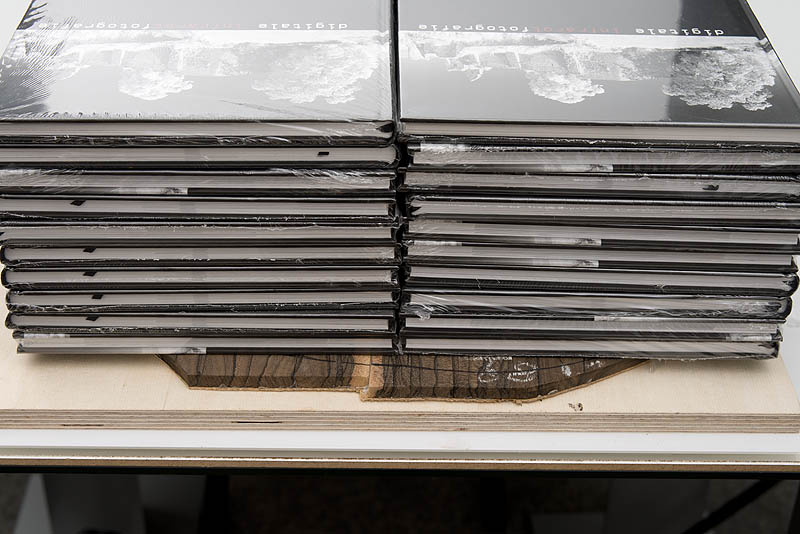

Ich habe die Decke dann mit einem Wasserzerstäuber leicht angefeuchtet und unter einem Stapel Bücher gelagert, einen halben Tag gewartet,
wieder angefeuchtet und Bücher drauf (ca. 15-20 kg). Das ganze dreimal und die Decke war wieder schön plan.
Trotzdem wird sie jetzt bis zur weiteren Verarbeitung unter dem Bücherstapel gelagert.



[Cyrill Robert]

Kleines Update:
Heute ging es an die grobe Kontur. Dabei ist wieder mein selbst gebauter Arbeitstisch zum Einsatz gekommen.

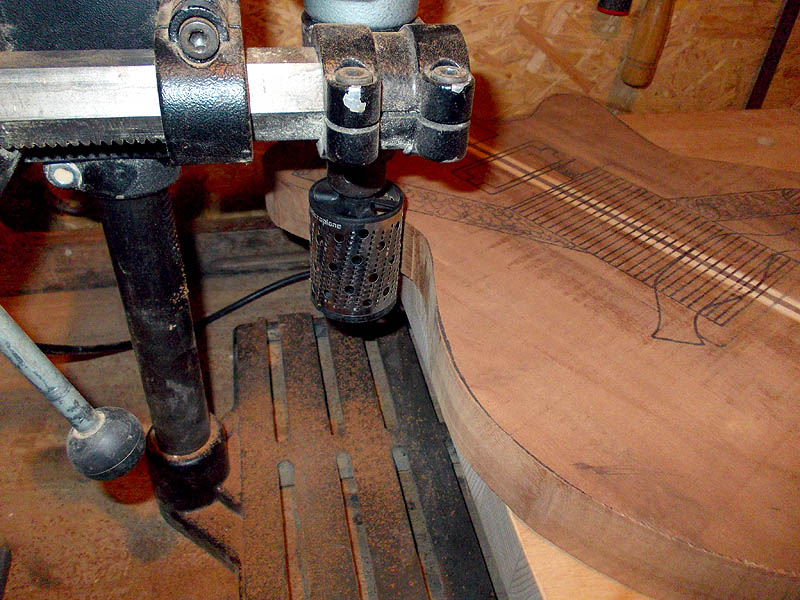

Nach dem groben aussägen mit der Stichsäge habe ich die Innenrundungen noch mit der "Käsereibe" bearbeitet.
Am Wochenende kommen die "Innereien" dran.
Die genaue Außenkontur wird erst gemacht, wenn die Decke aufgeleimt ist.

Ich frage mich gerade ob ich die Innereien nicht auch ausfräsen kann wenn ich den passenden Fräser in die Bohrmaschine spanne.
Im Bohrständer müsste die Bohrmaschine ja eigentlich gut befestigt sein.
Ursprünglich wollte ich die Aussparungen mit dem Forstnerbohrer vorbohren und dann mit dem Stechbeitel ausarbeiten.
Denn eigentlich bin ich ja nicht so ein Freund des Fräsens.



[murle1]

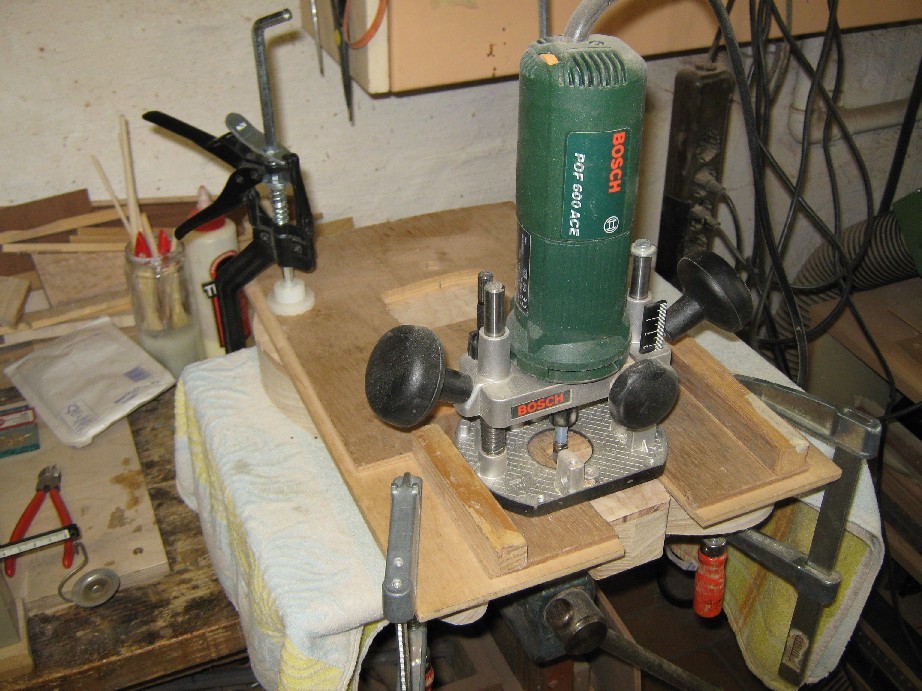

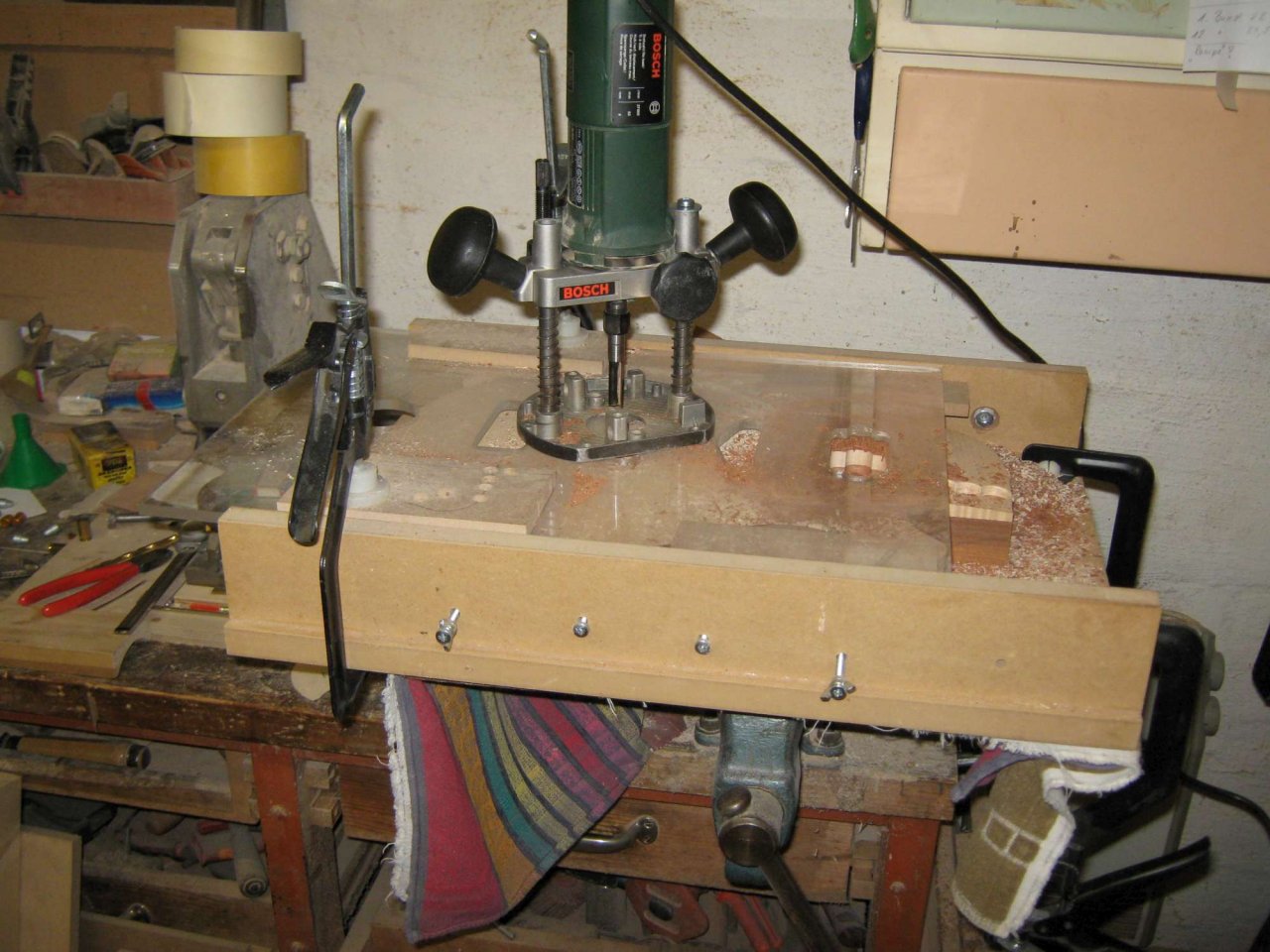

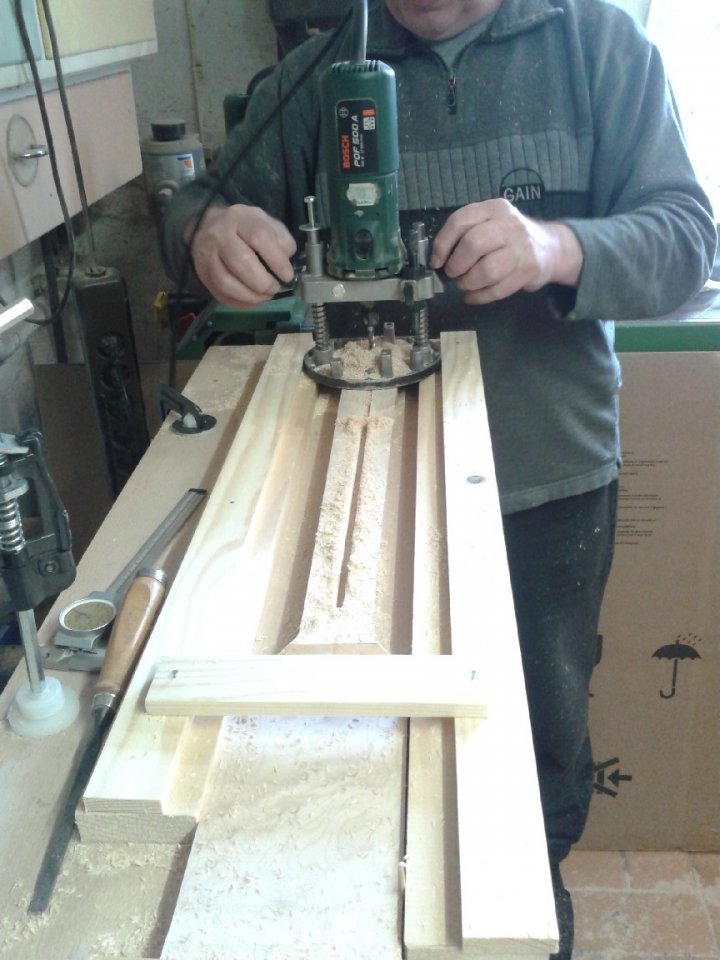

Ich will nicht klugscheißen - aber mit Stechbeitel oder Fräsung mit Bohrmaschine - das ist Murcks... Investiere einige Euronen und hol Dir eine günstige Hand-Oberfräse, plus einem Satz Fräser aus dem Baumarkt. Für ein, zwei - oder auch mehr Projekte reicht das und macht bessere Arbeit.



[Cyrill Robert]

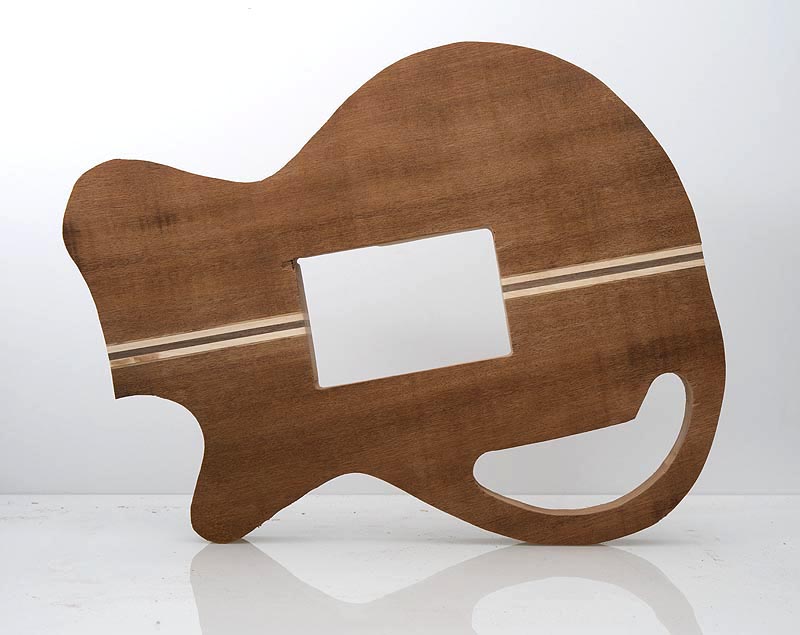

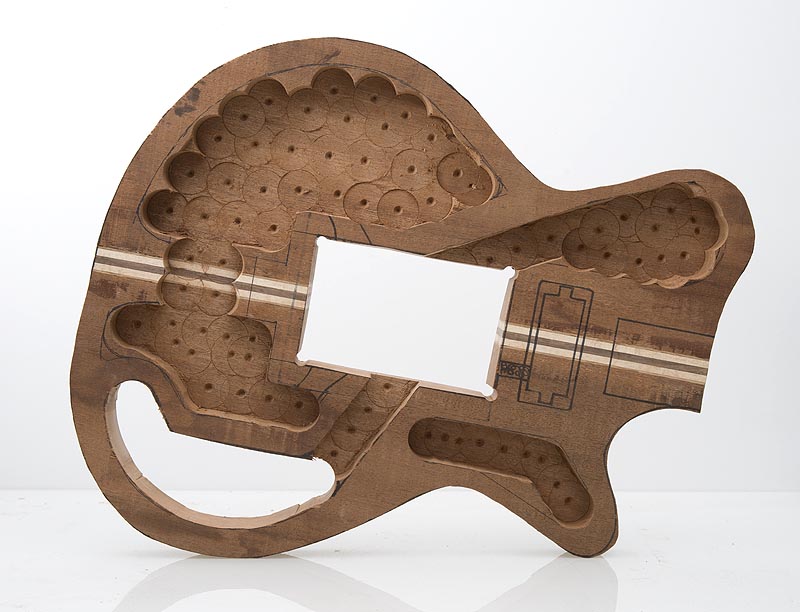

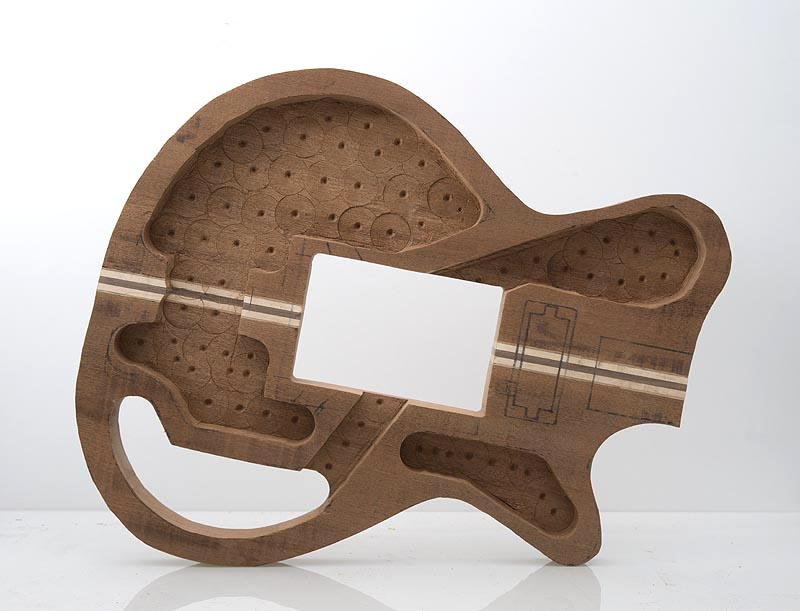

So, der Korpus hat jetzt seine grobe Form und diverse Hohlräume bekommen. Hauptsächlich um Gewicht zu sparen.
Da später nur das Fach für die Elektronik und das für die Kalimba zu sehen sein wird wenn man die Deckel abnimmt stört das Punktmuster vom Forstnerbohrer nicht wirklich.
Bei den beiden Fächern sind noch ein paar kleinere Schleifarbeiten notwendig, dann kommt als nächstes die Decke drauf.



[Titan-Jan]

Sehr schön! Freu mich auf weiteres



[Cyrill Robert]

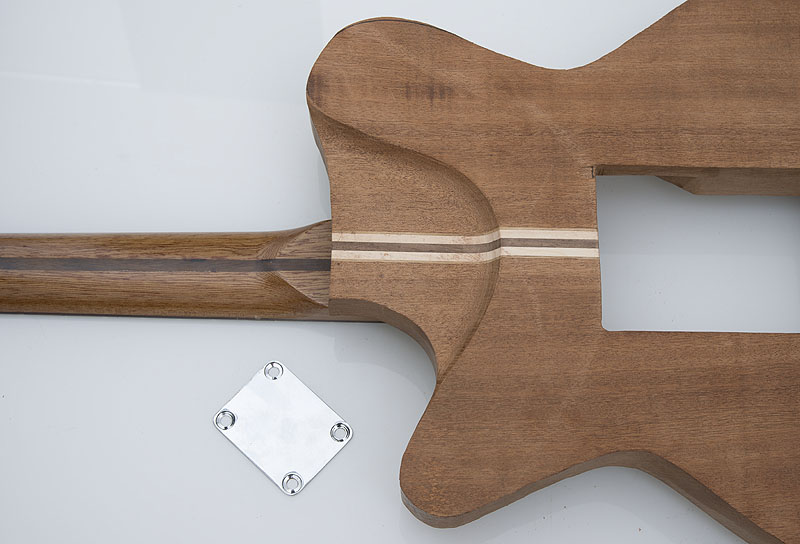

Mal grob den Halsübergang bearbeitet



[Cyrill Robert]

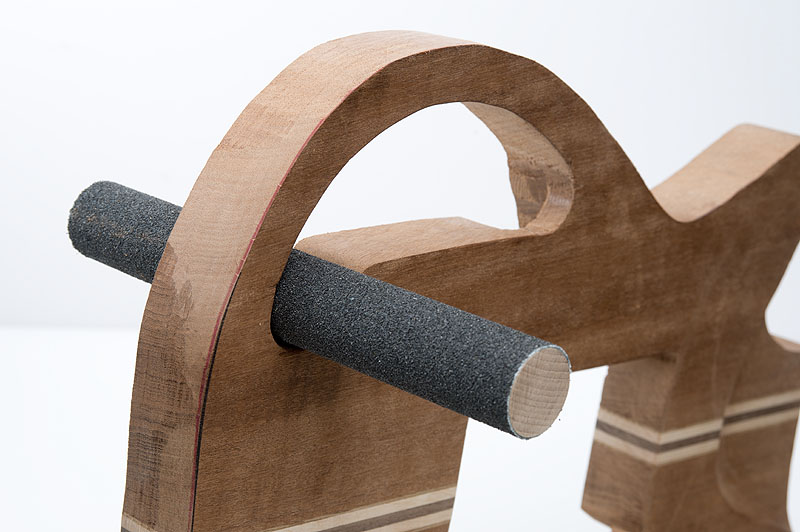

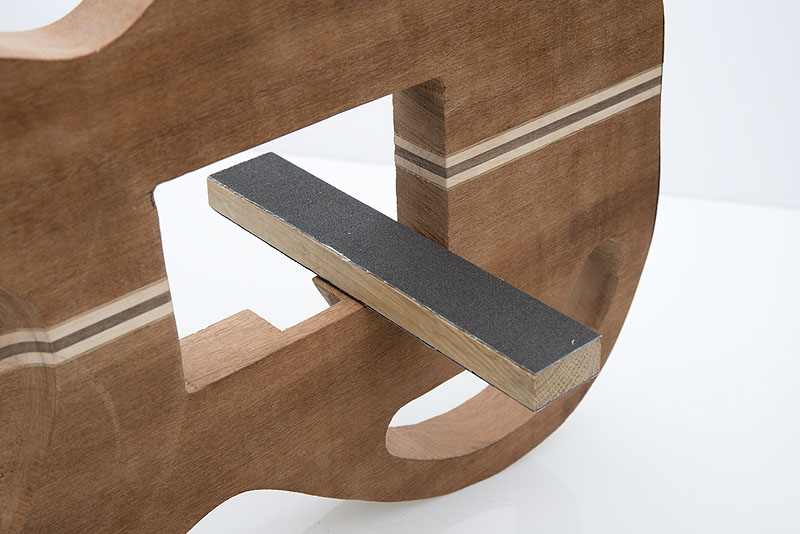

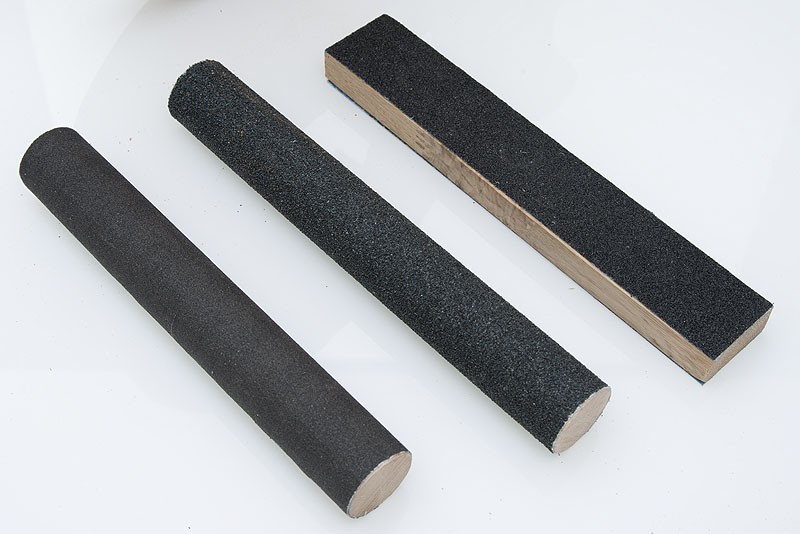

Damit ich die geraden Kanten und die inneren Rundungen besser schleifen kann habe ich mir ein paar passende Werkzeuge selber gebaut.
Einfach ein passendes Stück Schleifleinen um einen Rundstab bzw. auf eine Hartholzleiste geklebt (mit Holzleim), zum fixieren mit Klebeband umwickelt und über Nacht trocknen lassen.

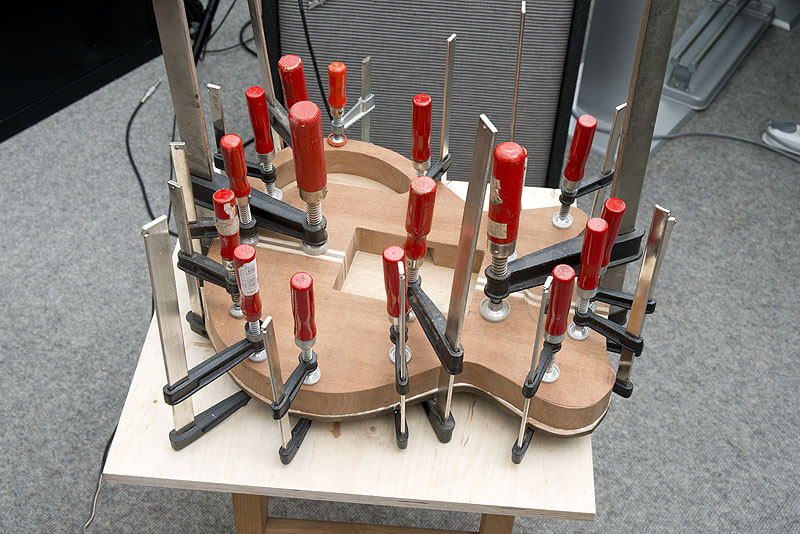

Schließlich habe ich dann die Decke aufgeleimt damit ich mich am Wochenende an die finale Formgebung machen kann.



[Cyrill Robert]

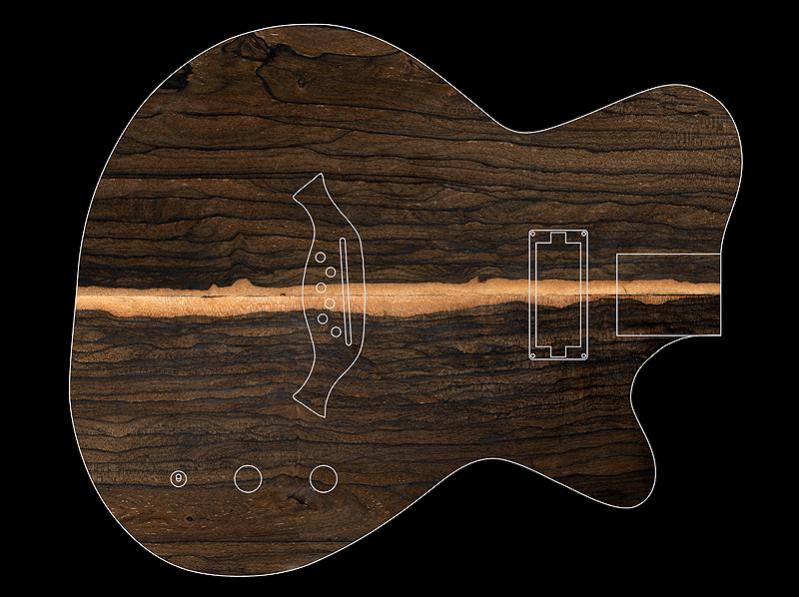

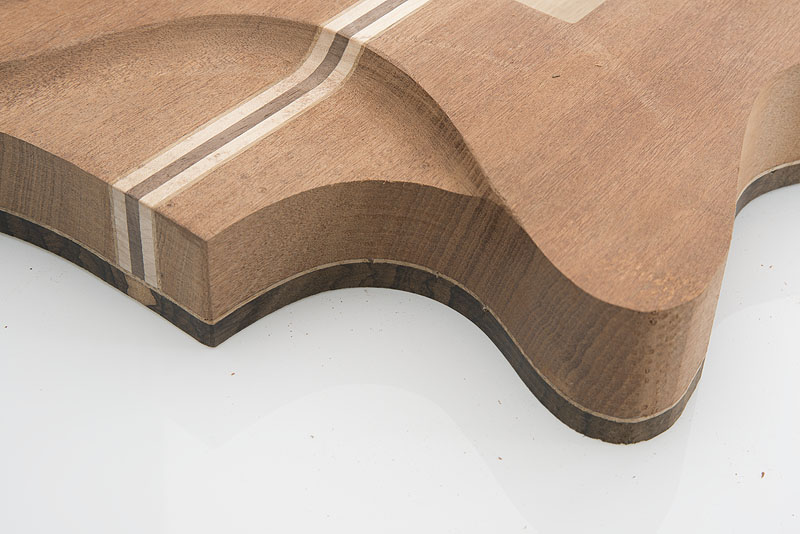

Die Decke ist aufgeleimt. Jetzt sieht man auch schön das Trennfurnier aus Eiche zwischen dem Mahagoni-Korpus und der Zirikote-Decke.



Die Form habe ich weiter mit dem Microplane Raspel bearbeitet.



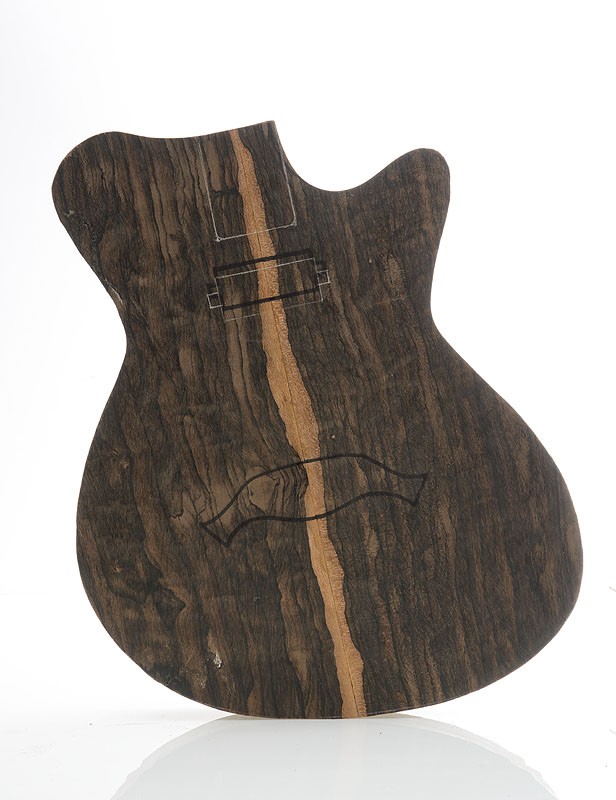

So ähnlich wird es dann mal aussehen

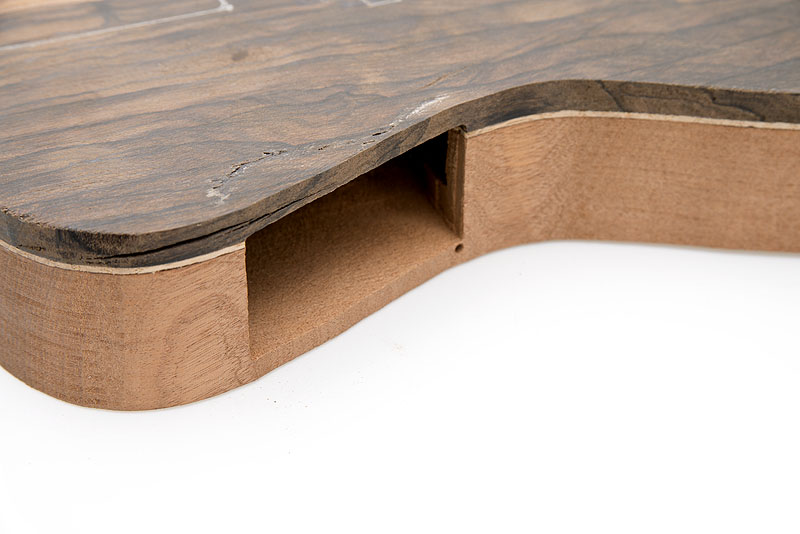

Beim Fach für den Preamp ist dann leider noch eine fehlerhafte Stelle in der Decke aufgetaucht, die ich noch mit Leim und Spänen füllen werde. Außerdem habe ich mich anfangs verbohrt, aber das lässt sich leicht beheben und liegt eh unter dem Rahmen des Preamps.



Was die Elektrik betrifft habe ich mich jetzt doch für den alten Preamp für den Piezo entschieden und zusätzlich den Minihumbucker. Jeweils mit einem eigenen Ausgang.
Zwar haben mich die beiden vorgeschlagenen Möglichkeiten eigentlich überzeugt, aber das hier wird eine experimentelle Gitarre. Ich will da also mit dem auskommen was ich hier im Haus habe.
Die beiden Ausgänge werden extern über der Micromix gemischt, was es dann auch erlaubt Effekte, z.B. ein Reverb an den Piezo zu klemmen, den Humbucker aber clean zu lassen und beides untereinander zu mischen. Mal schauen, wird sicherlich spannend.

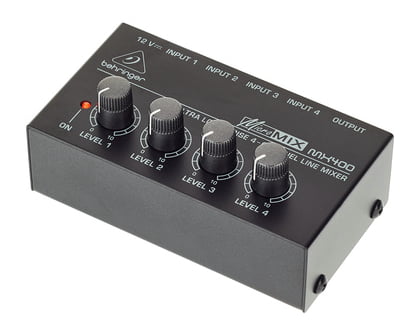

Behringer MX400 Line-Mixer
​

Die Einzelteile habe ich mal gewogen und den Anteil Holz, der noch entfernt wird rausgerechnet. Damit kommt die Gute auf eine Gesamtgewicht von etwa 3,6 Kg. Nicht wirklich leicht, aber OK.

Die Decke soll noch leicht gewölbt werden, als Finish kommt Klarlack drauf. Bis jetzt habe ich immer mit Öl und Wachs gearbeitet. Aber bis dahin steht noch eine Menge Arbeit an.



[Cyrill Robert]

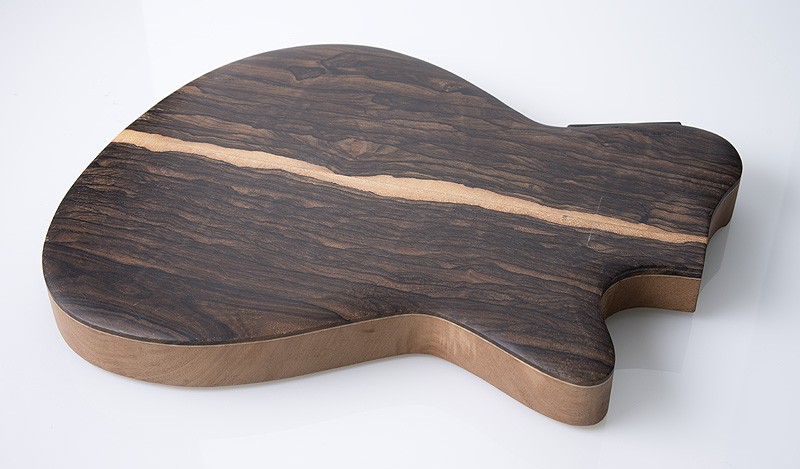

Der Rand ist jetzt einigermaßen glatt sodass ich den maximalen Abstand markieren konnte bis wohin ich Decke und Rücken noch etwas Wölbung verleihen will.

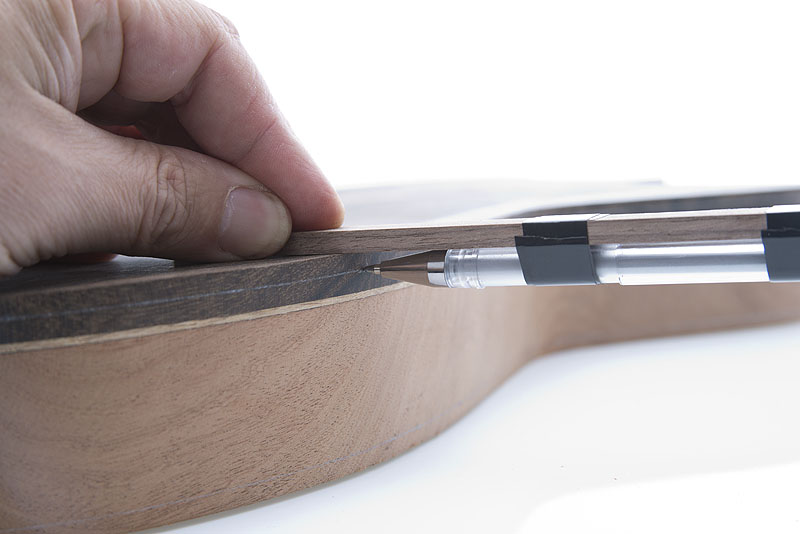

Mit Gelstift und Brettchen, also im Prinzip wie ein Streichmaß.



[Cyrill Robert]

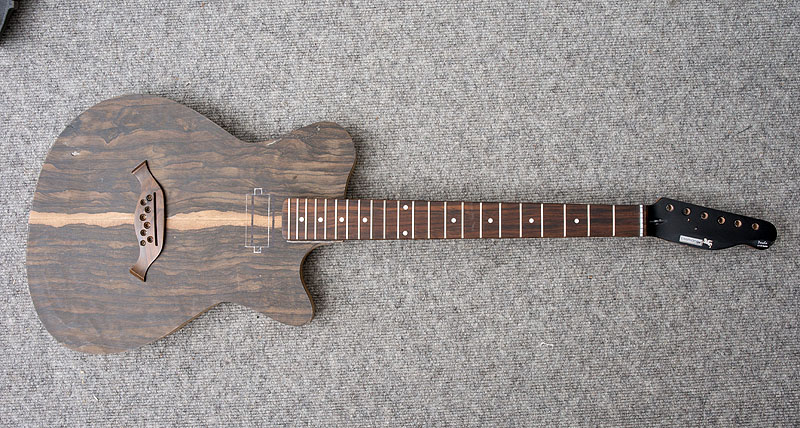

Die Decke und der Rücken haben jetzt ihre endgültige Form und ich kann mich an die Halstasche und den Pickupausschnitt machen.
Danach ist Feinschliff angesagt, was bei der Zirikote-Decke echt in Arbeit ausartet. Das Holz ist doch ziemlich hart und spröde.



[Gitarrophob]

Sieht wirklich schön aus! Respekt und weiter so!



[t-man]

Sehr schöne Holzkombination.



[Cyrill Robert]

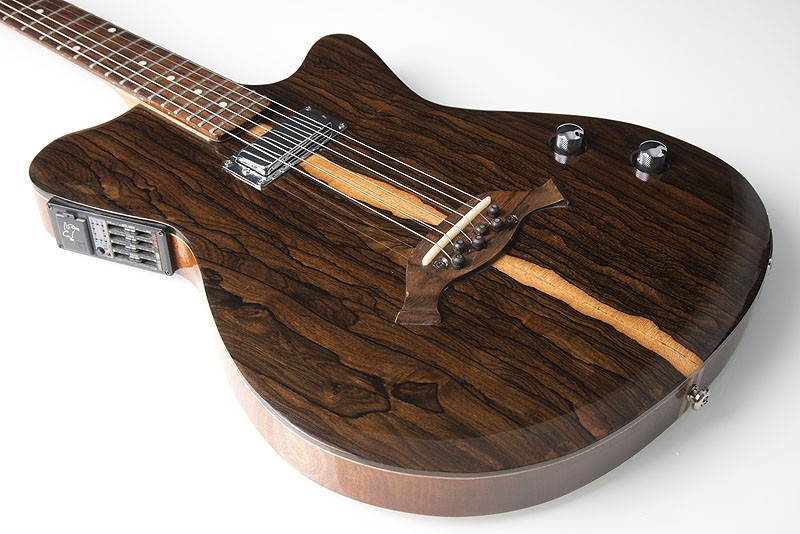

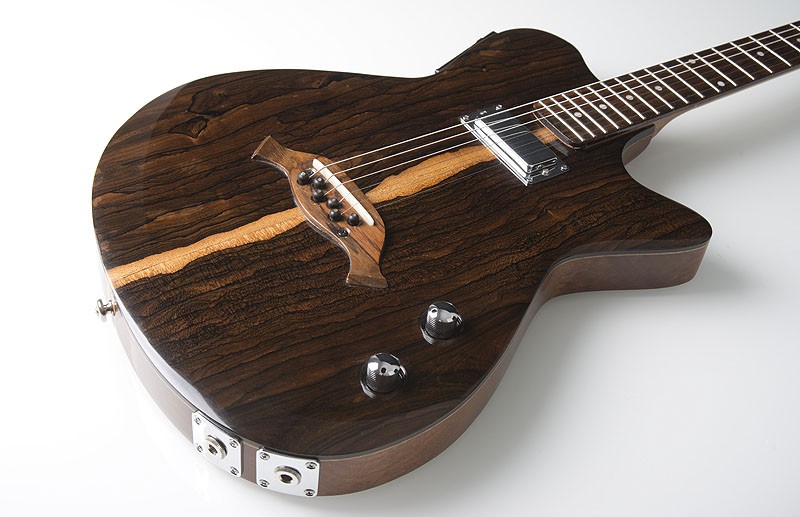

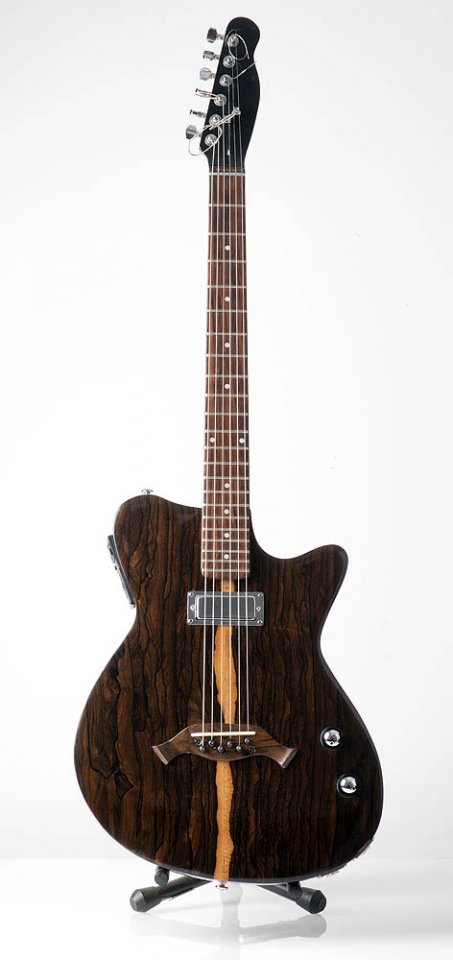

Mittlerweile ist sie übrigens fertig.
Hier ein paar Bilder.
