Brian May "Red Special" - WiP

[hansg]

Danke für das Lob

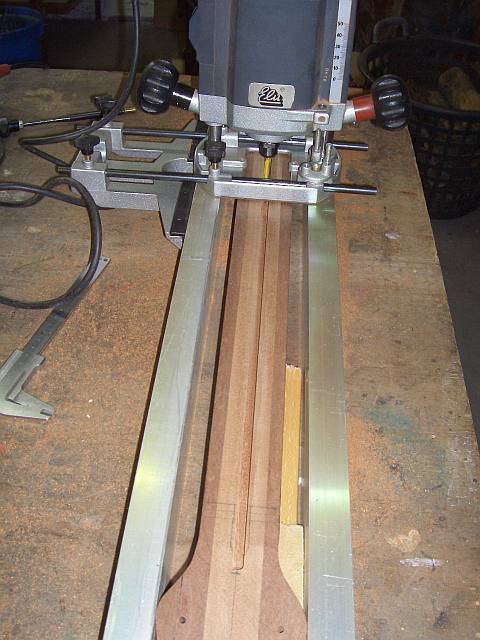

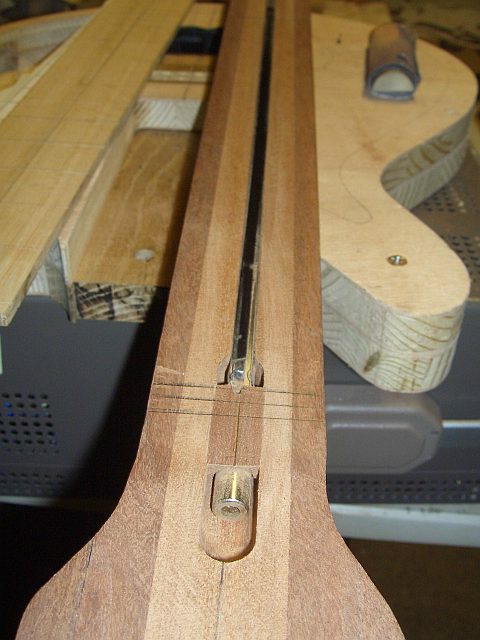

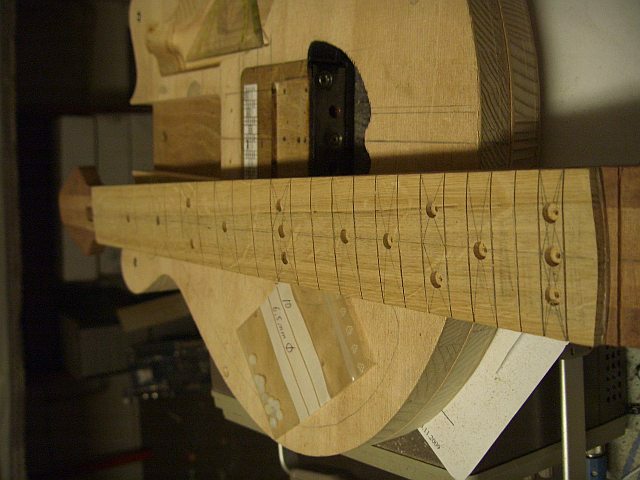

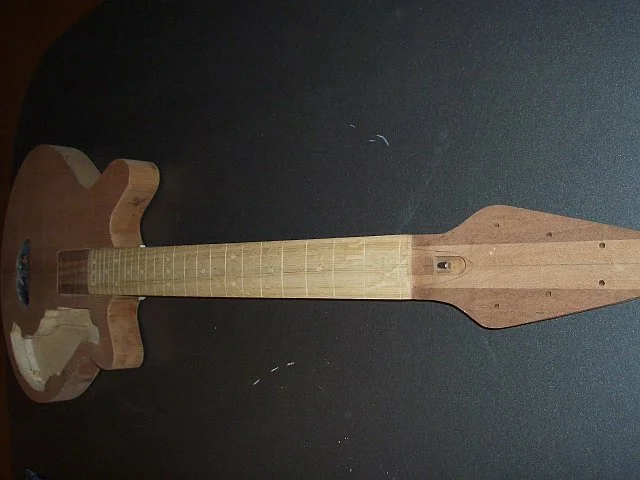

Und weiter geht es dann mit dem Trussrod und dem Griffbrett.
Hier habe ich jedoch nicht die Originalkonstruktion nachgebaut sondern einfach einen fertigen
Doppelstab verwendet.

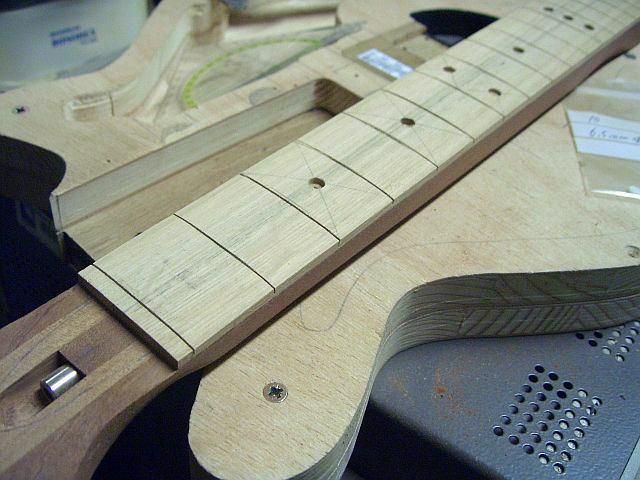

Das Griffbrett ist wie beim Original aus Eiche und wird später
noch schwarz lackiert.

Gruss
Hans



[hansg]

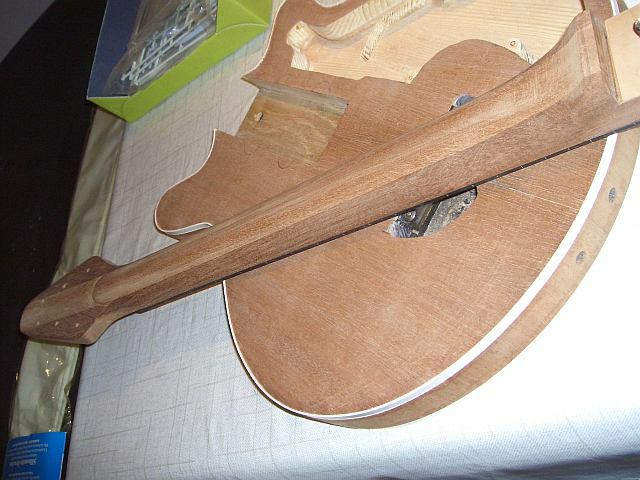

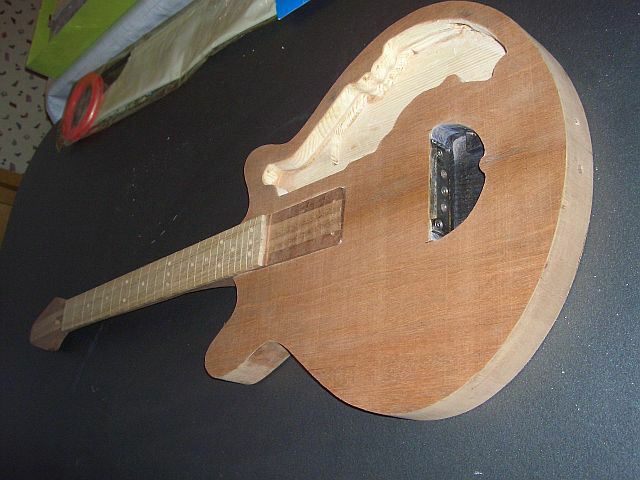

Und wieder ein kleines Update.

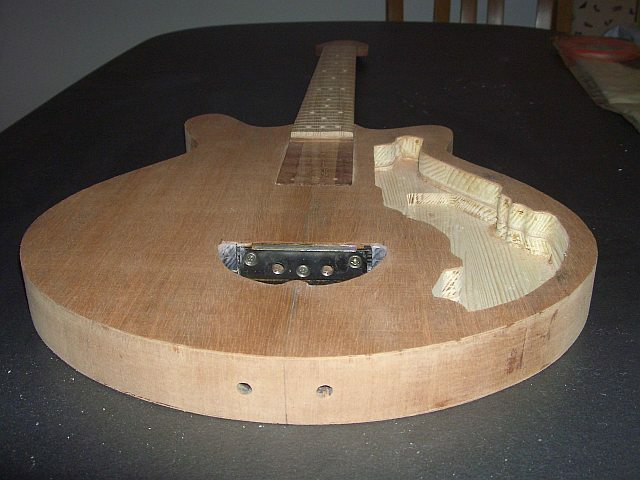

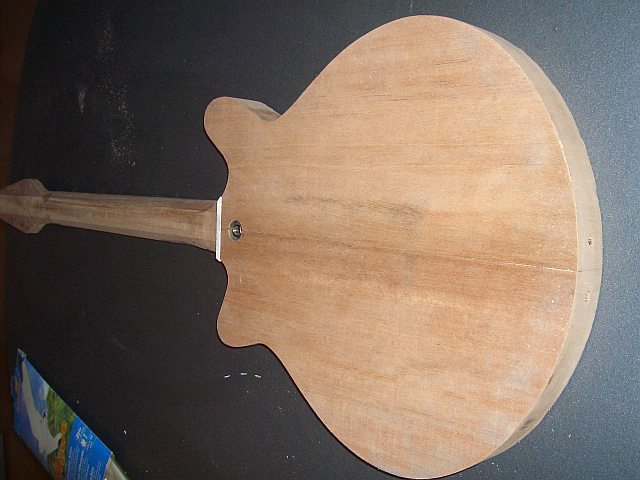

Das Halsprofil ist immer noch nicht ganz fertig.

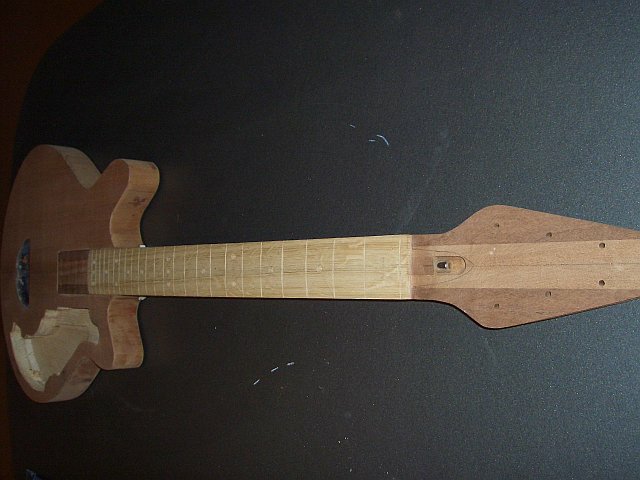

Da ich aber keine rechte Lust zum Schleifen hatte hab ich erst mal den Korpus in "Sapeli schlicht" furniert.


Gruss
Hans



[hansg]

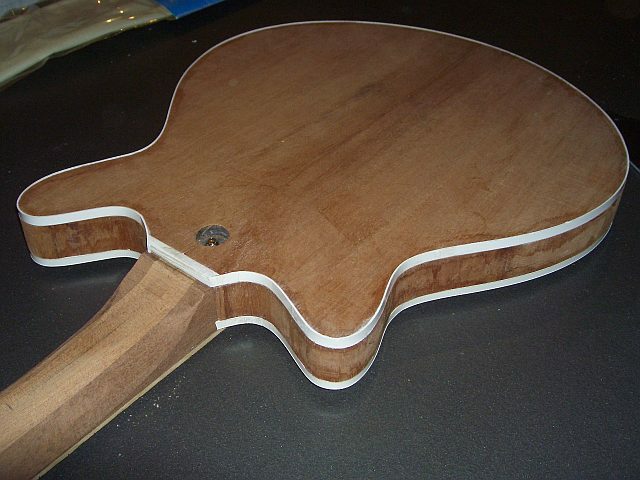

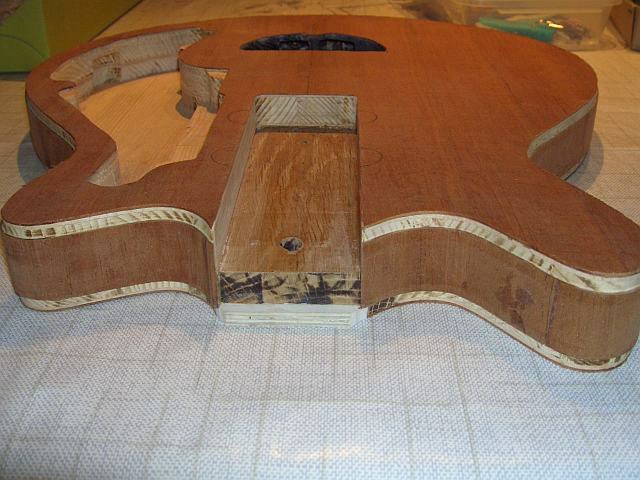

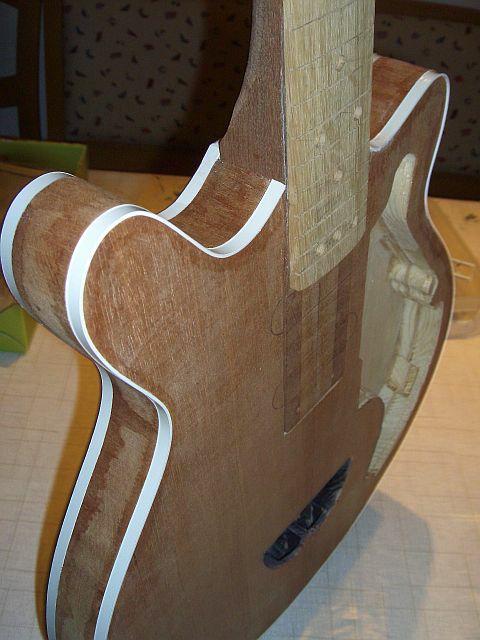

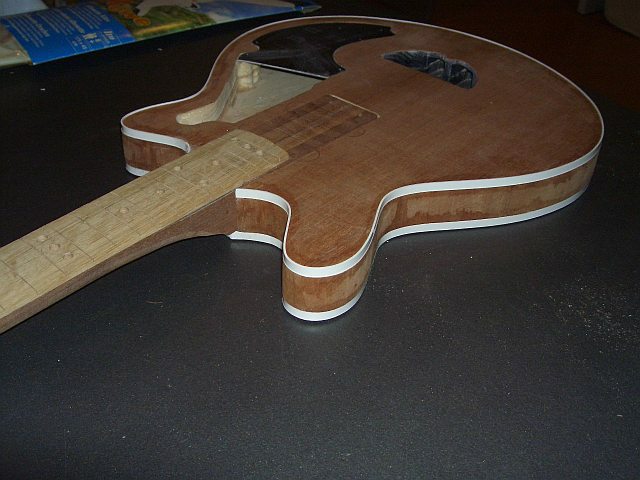

Inzwischen ist auch das Binding angebracht.

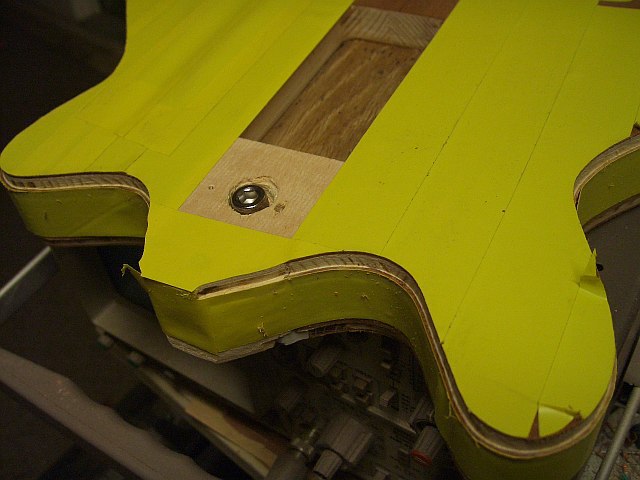

Da ich bein Fräsen des Bindingkanals bedenken hatte das das Furnier evtl. absplittern könnte habe ich den Korpus zum Fräsen einfach mit Klebeband abgeklebt.
Hierfür hat sich das alte Maurer Putzband das schon seit 10 Jahen im Keller liegt als ganz nützlich erwiesen .
Das Binding wurde dann einfach mit Aceton angeklebt.

Gruss
Hans



[hansg]

Und weiter geht es.

Jetzt kommt zum ersten mal etwas Farbe ins Spiel.

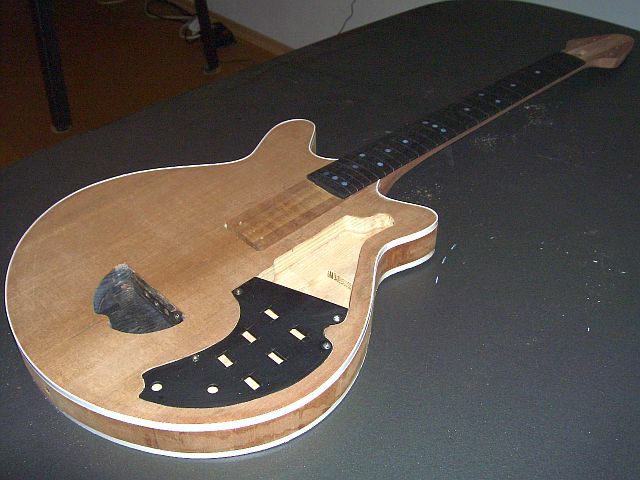

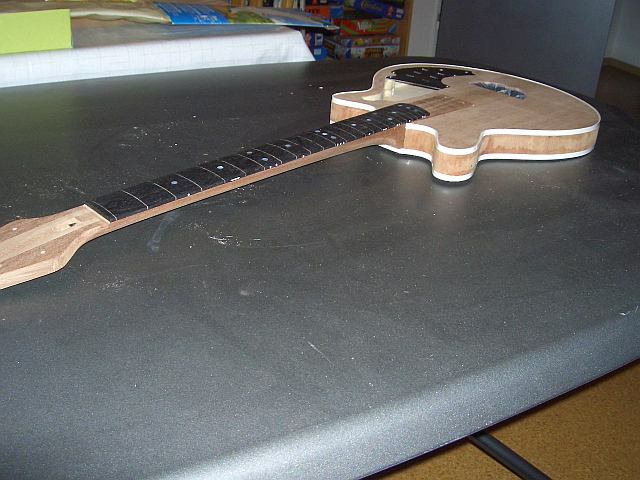

Das Griffbrett wurde schwarz lackiert, und es wurden die MOP Dots eingeklebt.
Ein Problempunkt sind hier noch die Side Dots, da am 5 und am 17 Bund längliche Dots
zum Einsatz kommen und am 24 Bund für 3 dots weniger als 1 cm zur Verfügung steht.
Hier habe ich die Side Dots einfach auflackiert.
Das ist allerdings nicht perfekt geworden. Da muss ich mir noch etwas anderes einfallen lassen.

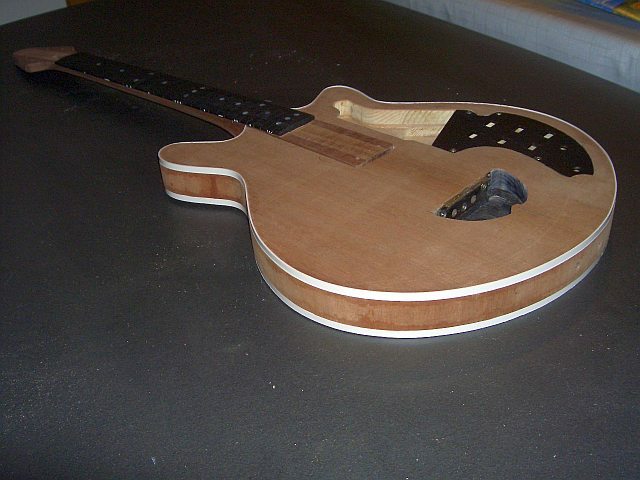

Das Halteblech fuer die Pots und die Schalter wurde aus einer 19" Blindplatte für Schaltschränke
zurechtgefeilt. (Passt perfekt, da 2mm Alu. Und die schwarze Farbe stört auch nicht)
Bei diesem Blech weiche ich nach dem Trussrod zum zweiten mal von der Originalkonstruktion ab.
Original sind hier ja zwei Bleche vorhanden. Eins für die Potis und eins für die Schalter.
Aber das war mir dann doch zuviel zum Feilen und so geht es genauso.

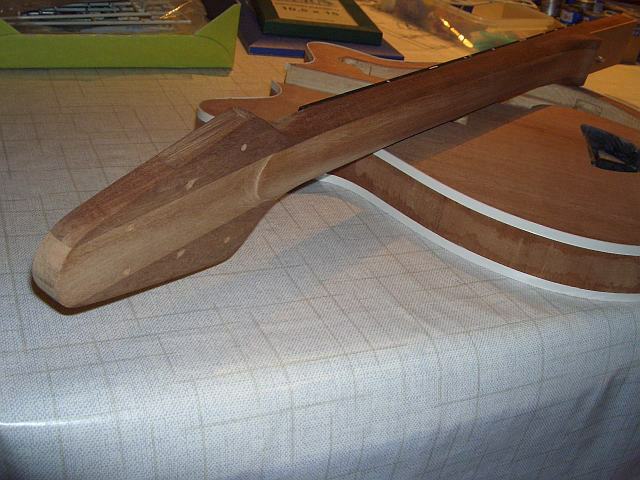

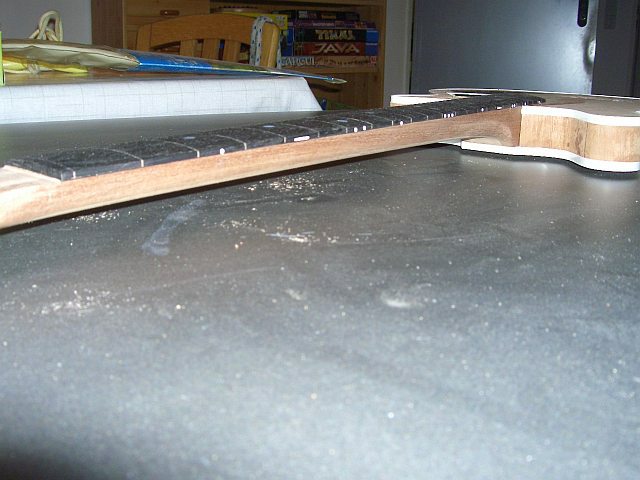

Das Halsprofil ist inzwischen auch so gut wie fertig.
Einmal noch fein Schleifen dann kann evtl. die Beize drauf.
Jetzt wird es langsam Zeit darueber nachzudenken ob sie wirklich rot werden soll,
nur klarlackiert wird oder eine andere Farbe erhält.


Gruss
Hans



[pdt2212]

Das sieht doch schon mal super aus!!! Bin gespannt auf das Resultat. Aber bitte mach sie rot.



[fiddle]

Hi Hans,

mann, die wird klasse!!

Also ich persönlich finde jetzt das Deckholz der Tischlerplatte nicht so attraktiv, als daß ich sie nur klar lackiert sehen wollte..
Ne knallige Farbe fänd ich da schon super und im zweifelsfall: wie das Original.

Aber die Arbeit bisher: absolut!!


cheers, fiddle



[hansg]

Danke für das Lob

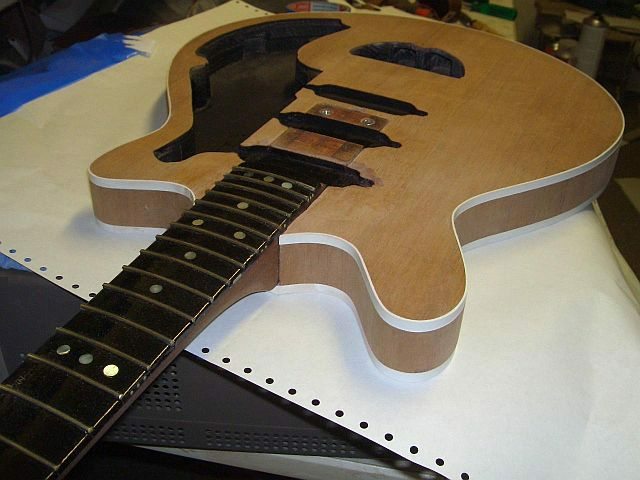

Und noch ein kleines Update.

Die Fräsungen fur die Pickups sind jetzt auch soweit fertig.
Allerdings ist mir beim Fräsen der Halspickupöffnung die Schablone verrutscht.
Diese Macke habe ich dann mit Holzpaste ausgespachtelt.
Das ist zwar ärgerlich aber diese Macke befindet sich später unter dem Pickguard
und ist dann nicht mehr sichtbar.

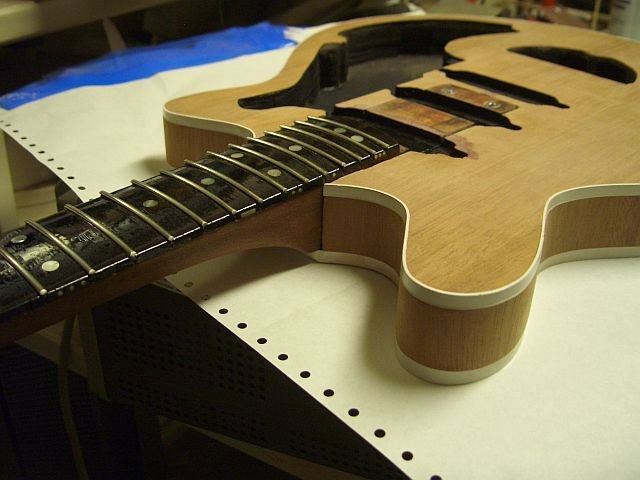

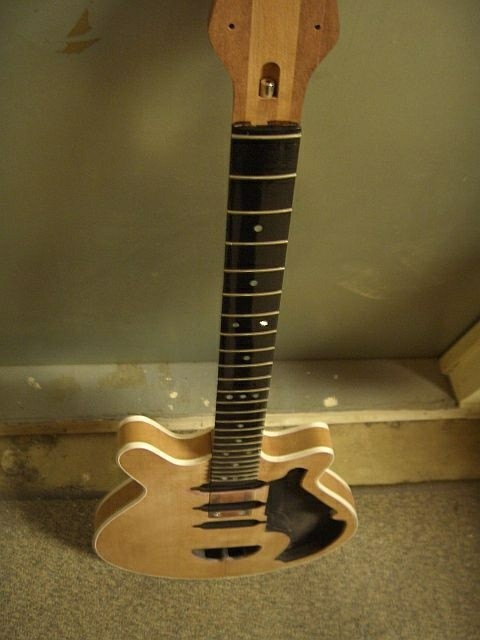

Das Griffbrett ist Inzwischen auch bundiert und lackiert.
Da das Griffbrett ja aus schwarz lackierter Eiche besteht, und Eiche ein ziemlich
offenporiges Holz ist war es schon eine ziemliche Arbeit das glatt zu bekommen.
Hier war einiges an Farbe, Lack und Schmirgelpapier notwendig.
Allerdings gefällt mir das glänzende lackierte Griffbrett irgendwie nicht besonders.
Das werd ich mir noch ein paar Tage anschauen und darueber nachdenken ob ich es
nicht nochmal neu mache.
Evtl aus Ebenholz oder dunklem Palisander, mal sehen.

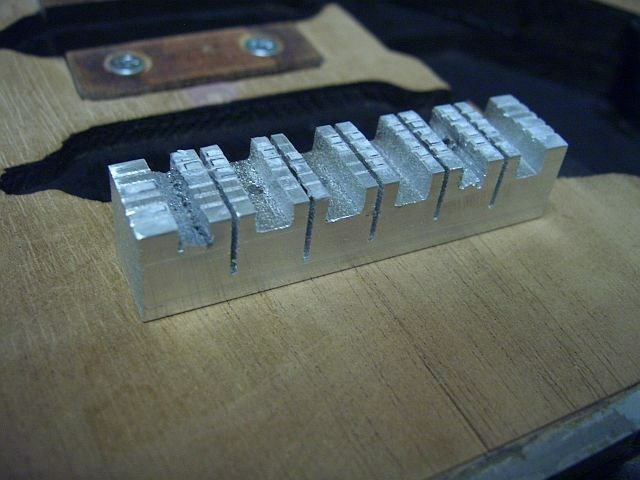

Mit der Herstellung der Bridge habe ich inzwischen auch begonnen.
Allerdings ist die noch lange nicht fertig.
Hier muessen die Blöcke noch getrennt, fertig gefeilt und in der Höhe angepasst werden.
Auch die Rollen fehlen noch.

Gruss
Hans



[hansg]

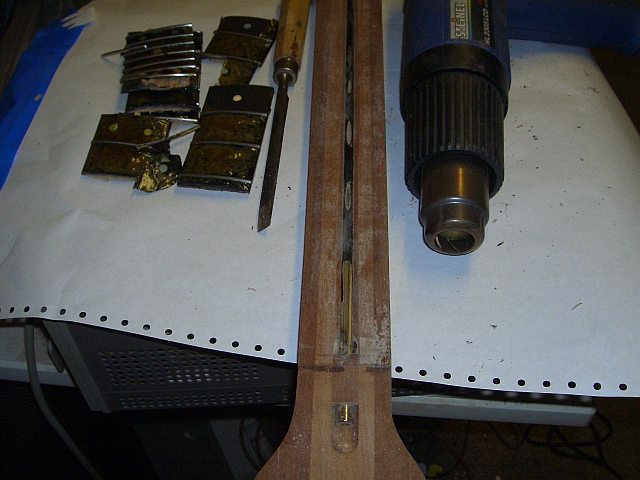

Da mir das lackierte Eichengriffbrett einfach nicht richtig gefallen hat habe ich es wieder entfernt.
Das war kein großer Aufwand da der Ponal Express durch Hitze wieder weich wird,
und sich das Griffbrett so relativ einfach entfernen läßt.

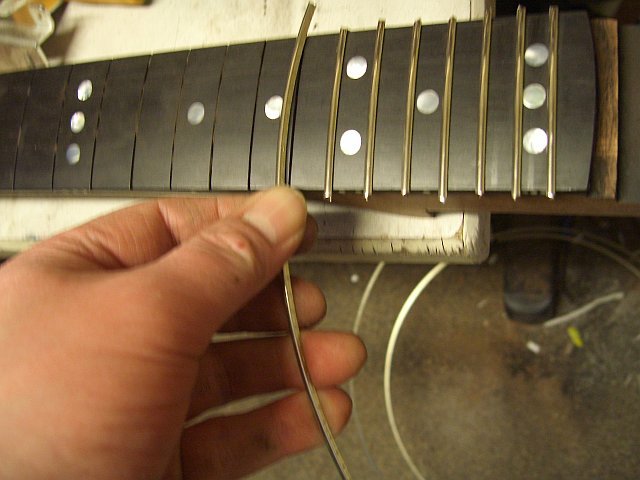

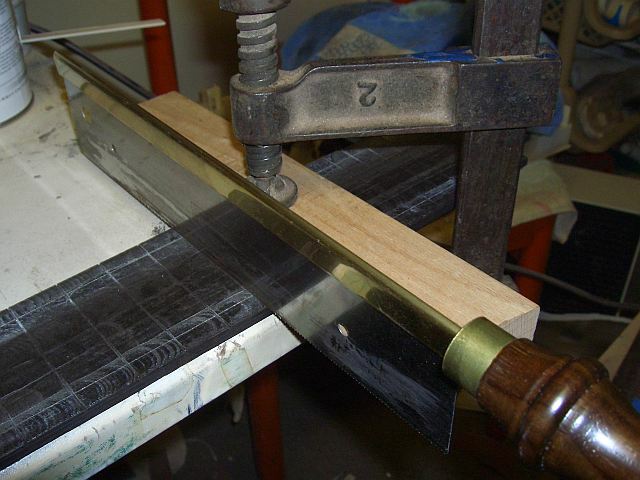

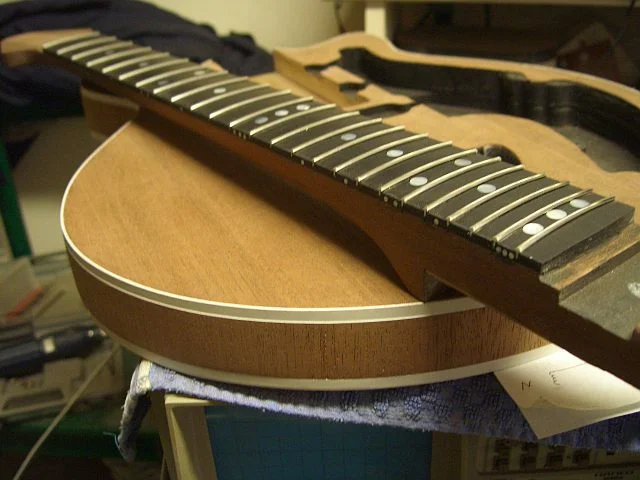

Anschließend habe mir ein neues Griffbrett aus Ebenholz gebaut.
Das sieht deutlich besser aus und fühlt sich auch besser an.

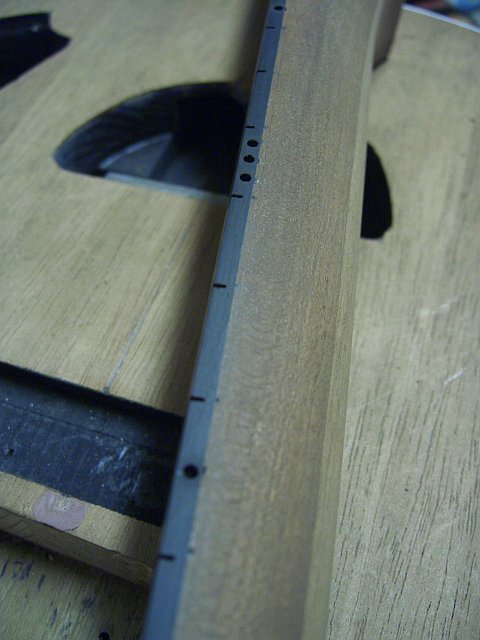

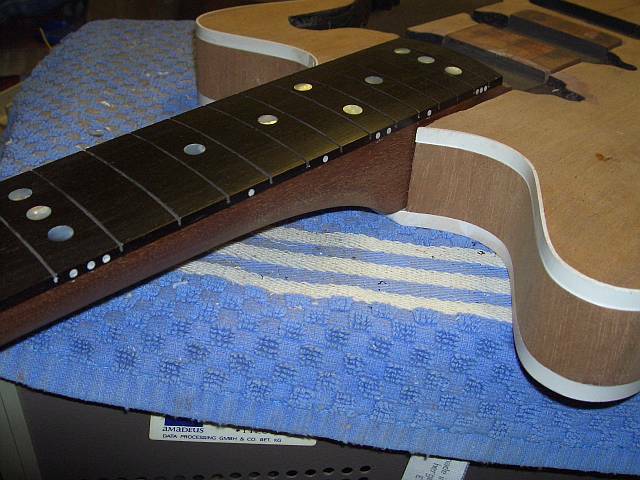

Für die Side-Dots wurden 2mm Löcher gebohrt und mit weißem Bindingzement gefüllt.
Nur auf die länglichen Dots die beim Original am 5 und am 17 Bund sitzen habe ich diesmal verzichtet.



Nebenher habe ich auch noch ein wenig an der Brücke weitergebaut.
Da ich die Möglichkeit hatte an einer Drehbank zu Arbeiten habe ich mir die Rollen gedreht.
Jetzt brauch ich für die Rollen noch Achsen, aber da habe ich schon eine Idee was ich dafür nehme.



Gruss
Hans



[erzwodezwo]

super arbeit, ich bin beeindruckt! weiter so!
eine frage, wird der hals eingeleimt, oder ist der später nur mit der einen schraube fixiert?
und in sachen farbe würde ich ganz klar in die originale richtung tendieren, heißt ja nicht umsonst red special...gruß



[Beatler90]

Ich hatte den Thread fast aus den Augen verloren, Schande über mein Haupt!
Sieht alles sehr gut aus. Ich hätte dieses Fretboard aus Eiche an deiner Stelle auch runter gehauen, das sieht lackiert doch sehr nach Plastik aus (und fühlt sich vermutlich auch so an). Bin ja schon sehr auf die fertige Gitarre gespannt

Als kleine Unterhaltung zwischendurch, ein Video zum Thema Queen


MfG



[hansg]

eine frage, wird der hals eingeleimt, oder ist der später nur mit der einen schraube fixiert?

Die Halstasche sieht ja so aus als ob es ein Leimhals wäre aber er wird nur geschraubt.
Allerdings mit drei Schrauben.

und in sachen farbe würde ich ganz klar in die originale richtung tendieren, heißt ja nicht umsonst red special...

Ursprünglich wollte ich eigentlich das Mahagonifurnier nur klar lackieren.
Momentan tendiere ich aber eher zu einer leichten rotfärbung bei der die Maserung des Mahagonis noch gut zu sehen ist.

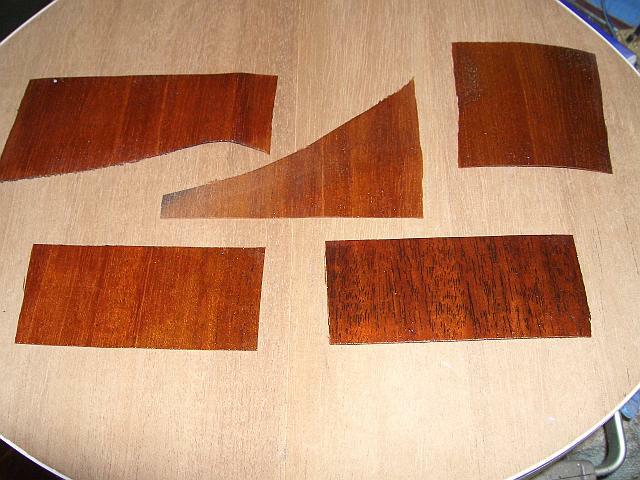

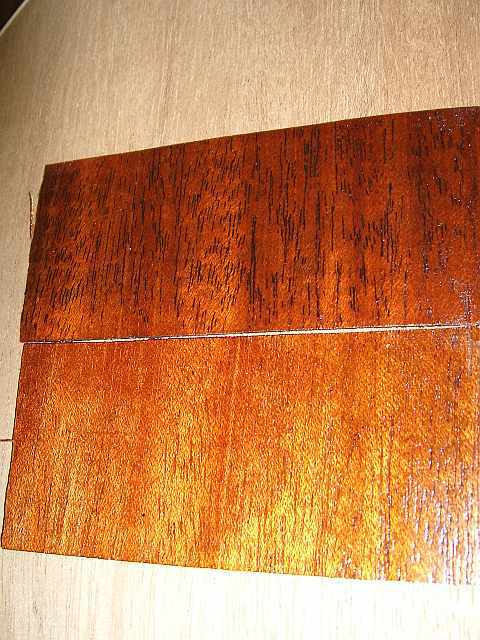

Dafür habe ich schon einige Reststücke vom Mahagonifurnier gebeizt.
Allerdings habe ich den richtigen Farbton irgendwie noch nicht gefunden.



Das mit dem Griffbrett war schon die richtige Entscheidung.
Das Ebenholz gefällt mir deutlch besser als die lackierte Eiche.




Gruss
Hans



[RoU]

Also zuerstmal: geiles Projekt, dass du alles selber machst...wow
Willst du zufällig den Bau des Tremolos noch ein bisschen mehr ausführen, fände ich interessant? Also das Prinzip dahinter, bilder, usw. ... ansonsten informier ich mich selbst irgendwie


Ich finde das Mahagoni unten rechts am schönsten weil man die Maserung gut sehen kann, ansonsten das links oben....also eher dunkel.



[The_Dark_Lord]

Vielleicht so?

Originalfarbe der Red Special - man sieht die Maserung durch



[RoU]

Ich glaub dafür ist das Mahagoni vllt schon fast zu dunkel oder?



[hansg]

Willst du zufällig den Bau des Tremolos noch ein bisschen mehr ausführen, fände ich interessant? Also das Prinzip dahinter, bilder, usw. ...

Na ja Das Prinzip des Tremolos ist eigentlich absolut simpel.
Es besteht aus einem Block an dem die Saiten und der Jammerhaken befestigt sind.
Dieser ist an an einer Messerklinge drehbar gelagert (Der Name kommt daher dass Brian May beim Original angeblich ein Stück eines alten Brotmessers seiner Mutter verwendet hat)
Dem Saitenzug wirken dann zwei Federn (Ventilfedern bzw Kupplungsfedern) entgegen.

Bei der Farbe bin ich mir noch nicht sicher. Ich denke sie wird schon rot werden.
Allerdings nicht ganz so knallrot wie in dem Bild.

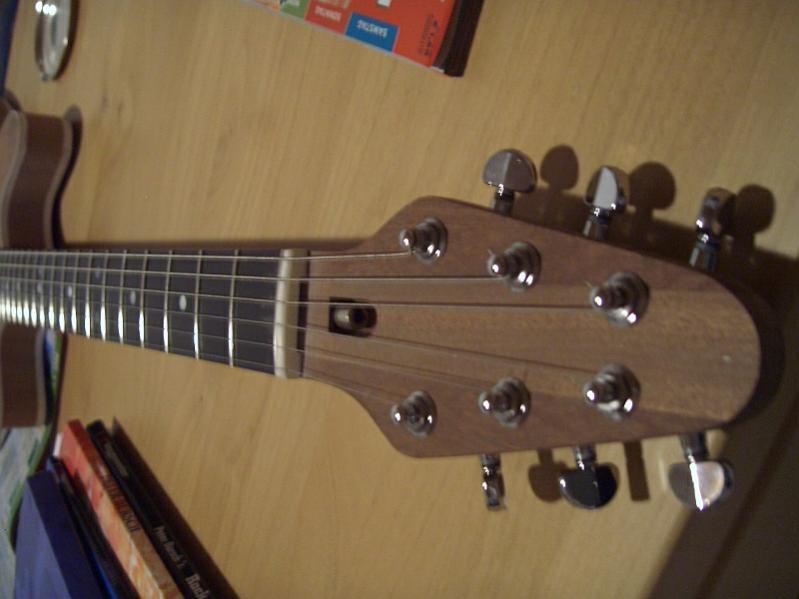

Inzwischen habe ich den Sattel aus einem Knochenrohling zurechtgefeilt.
Da ja ein Nullbund verwendet wird hätte es auch auch einfacher Kunststoff sein können.
Allerdings hatte ich den Rohling ohnehin noch übrig.

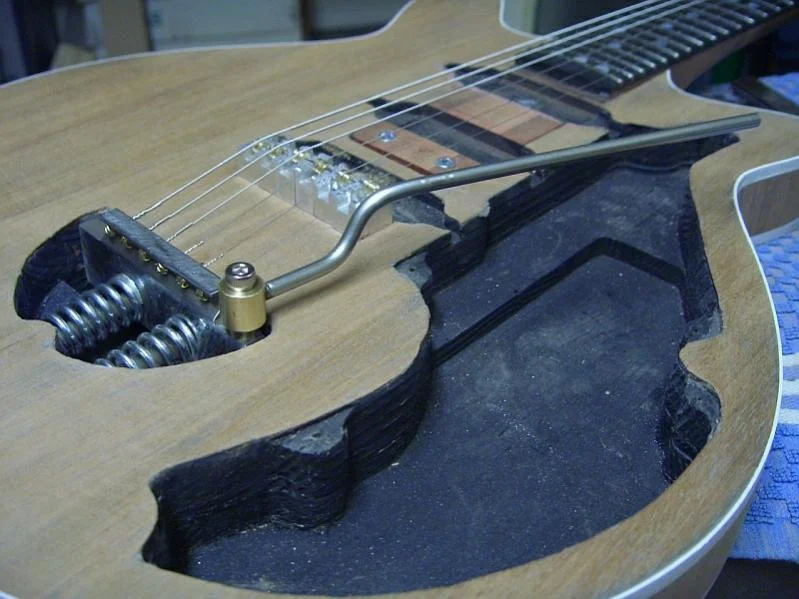

Die Poren des Mahagonis sind inzwischen mit Holzpaste (Farbton Eiche dunkel) gefüllt und die
Brücke ist grob zurechtgefeilt.

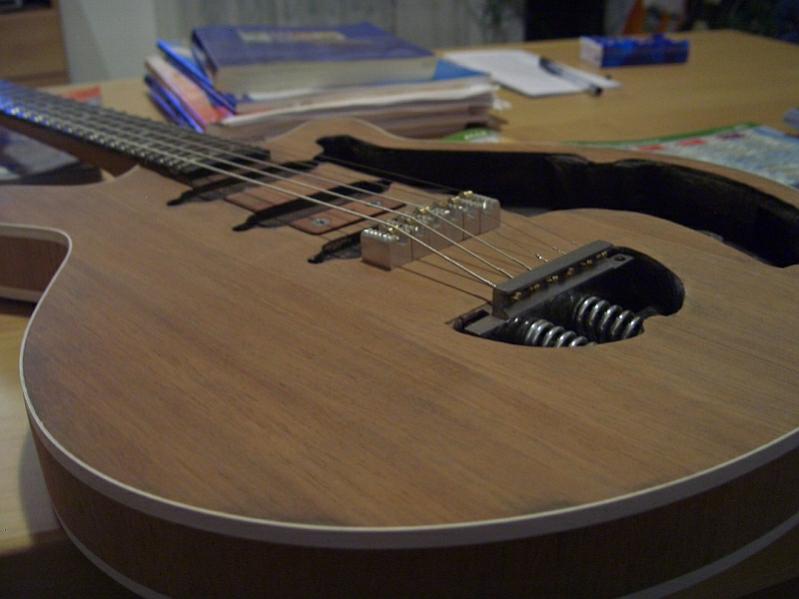

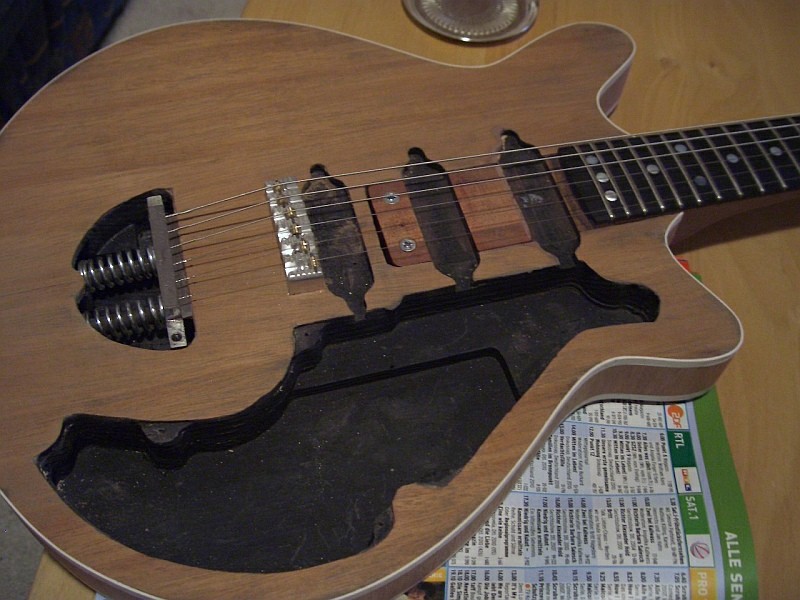

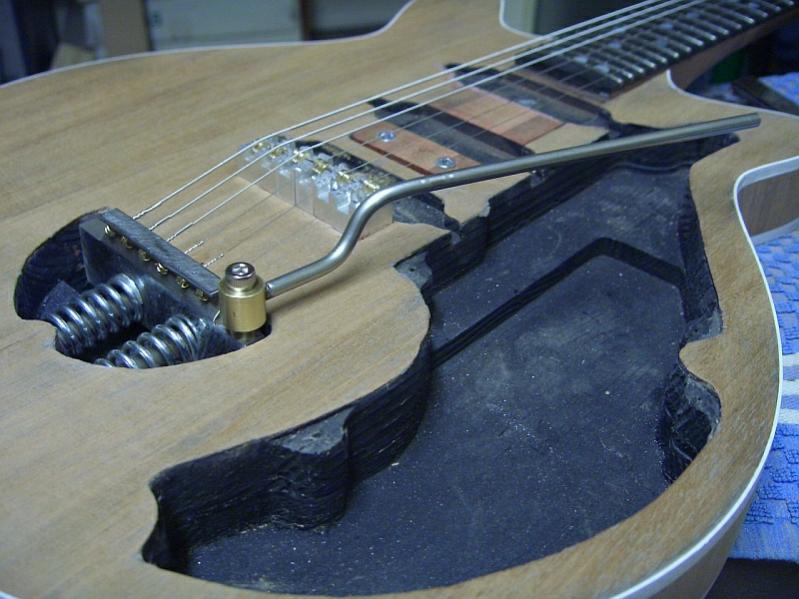

Daher habe ich die Teile einfach einmal zusammengeschraubt und Probeweise Saiten aufgezogen.
Mit dem Ergebnis bin ich auch mehr als zufrieden.
Die Gitarre ist richtig gut spielbar. Der Tremolohebel läßt sich Butterweich bewegen, es schnarrt nichts
und das Griffbrett fühlt sich richtig gut an.
Allerdings ist die Saitenlage noch etwas hoch. Es sind jetzt ca 1,8mm an allen Saiten am 12 Bund.
Bei den hohen Saiten muss das noch etwas tiefer werden.

Ich denke als nächstes wird es mit der Lackierung und dem Pickguard weitergehen.

Gruss
Hans



[fiddle]

Hammer!!!

Wie ist die Bridge befestigt?

Was für n geiles Brett..


cheers, fiddle



[Austin.Powers]

Der Wahnsinn ich bin aufs Ergebnis gespannt !!!


LG

Austin



[hansg]

Besten Dank

Wie ist die Bridge befestigt?

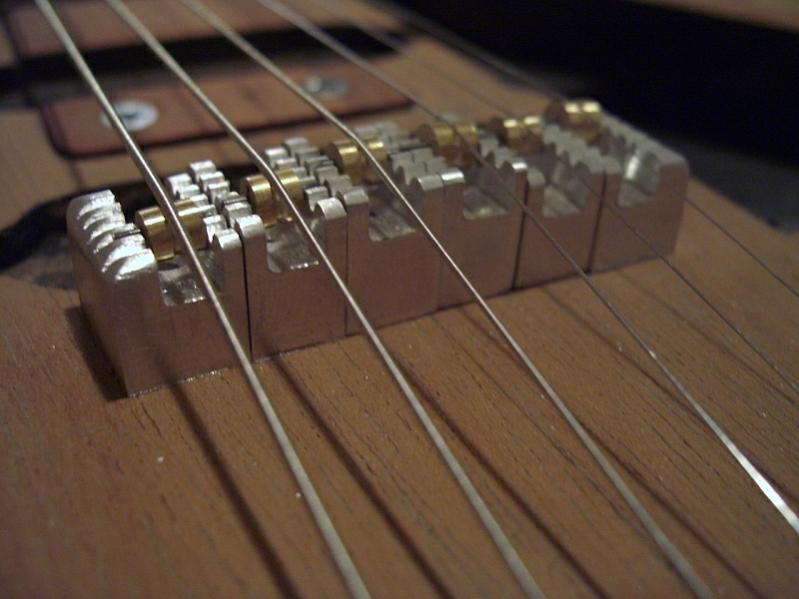

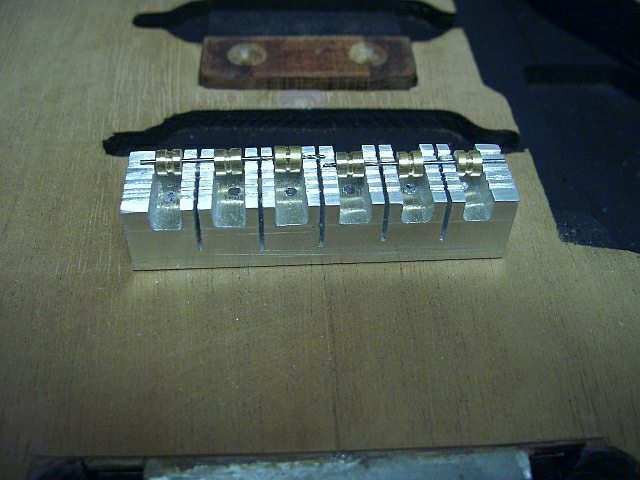

Die Bridge besteht aus einzelnen Blöcken.
Diese werden mit je einer Schraube am Korpus befestigt.
Das kommt allerdings erst zum Schluss.
Bis jetzt ist es ja nur ein Testaufbau und daher ist noch nichts festgeschraubt.
Vor den Verschrauben wird die Bridge dann auch noch poliert.

Gruss
hans



[The_Dark_Lord]

Seh ich das richtig, dass man die Intonation nur stufenweise einstellen kann?



[fiddle]

Also mein Hirn sagt mir, daß es nur Sinn macht die Bridge aus Einzelblöcken zu machen, wenn diese nacher über ein Langloch noch justiert werden können. Oder sie werden erst eingestellt und dann angeschraubt. Wenns dann mal stimmt, muß man auch nix mehr verstellen.
