Yamaha HS5 Hochtöner rauscht, knackt und knistert wie eine Schallplatte

[harrymudd]

Ich hab mir mal das Service Manual besorgt, damit du die Versorgungsspannungen kontrollieren kannst.
Aber ich denke ohne Oszilloskop wird ein weiteres Vorgehen schwierig.



[Bwzkee]

Ich hab mir mal das Service Manual besorgt, damit du die Versorgungsspannungen kontrollieren kannst.
Aber ich denke ohne Oszilloskop wird ein weiteres Vorgehen schwierig.

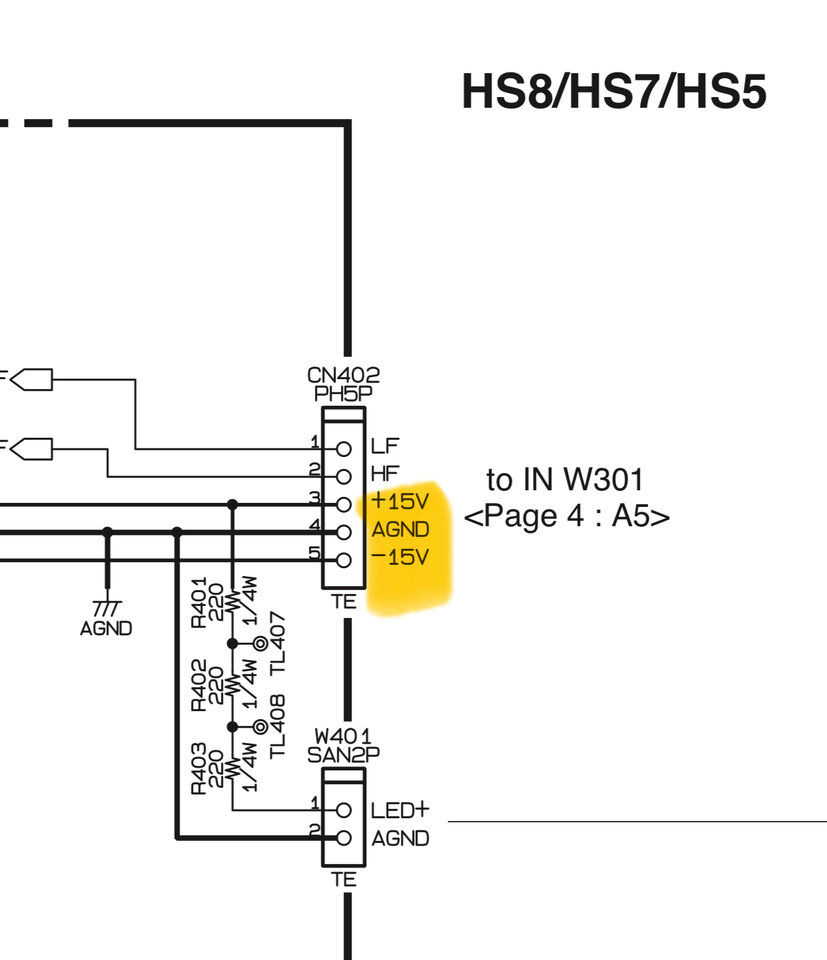

Meinst du hier diese +15V und -15V ?

Interessant ist auch das Video hier

View: https://youtu.be/rG_rs7laZTA?si=YGWH4SR00dqVpW-4
Ganz am Ende hört man genau dieses rauschen & knistern was bei meinen auch vorkam. Das Problem mit Woofer hat meiner jedoch nicht.

In der Videbeschreibung hat der ein DIY beschrieben



[harrymudd]

Die +-15V und +-VB von ca 23,5V müssen stimmen.



[Bwzkee]

Die +-15V und +-VB von ca 23,5V müssen stimmen.

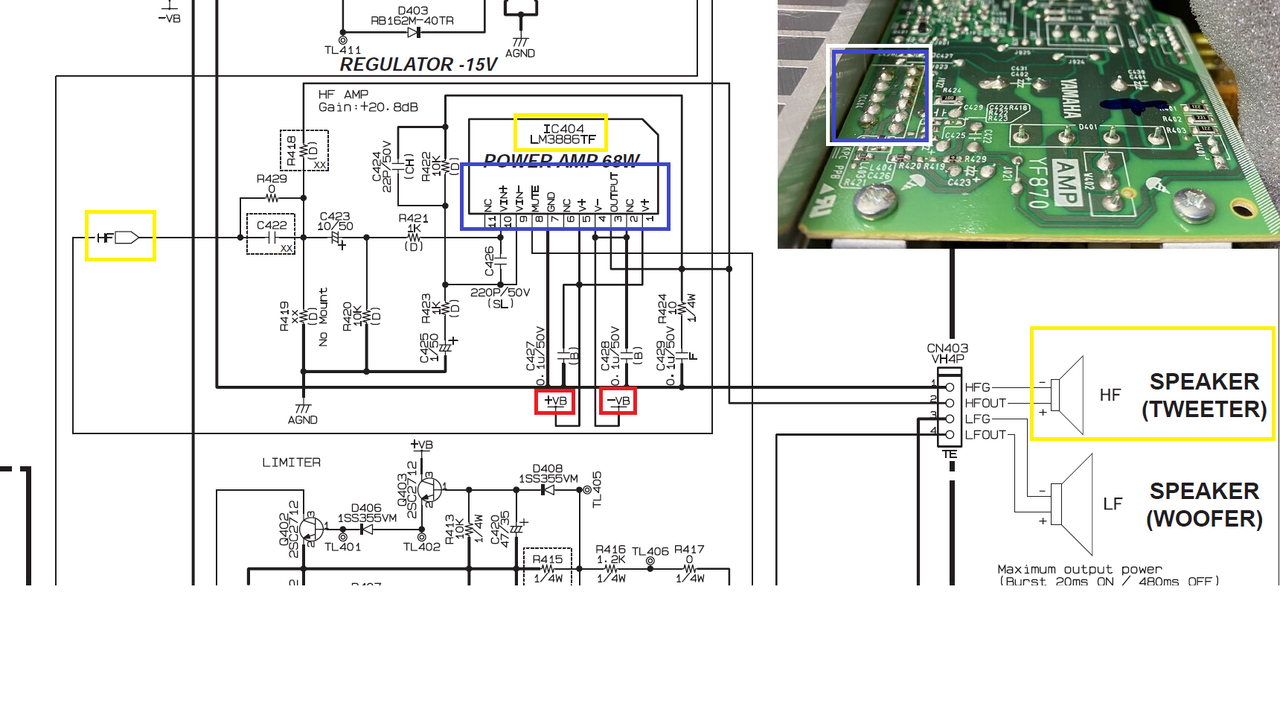

Auf der Unterseite des LM3886 Amplifiers befinden sich die 11 Pins, kann ich dort also die VB abgreifen ?
Gegen welche Pins sollte ich da messen?

für +VB
7 (GND) und 5 (V+)

für -VB
7 (GND) und 4 (V-)

Oder welche Pin Kombinationen machen Sinn ?



[harrymudd]

Spannungsmessungen immer gegen Masse (nicht -VB!) - es sei denn es ist etwas anderes angegeben.



[Bwzkee]

Spannungsmessungen immer gegen Masse (nicht -VB!) - es sei denn es ist etwas anderes angegeben.

Ich hatte in meiner technischen Ausbildung lediglich 2-3 Wochen Grundkurs Elektrotechnik aber da komme ich schon an meine Grenzen Wenn in meinem Auto im Kombiinstrument oder an Bedientafeln Led's oder Knöpfe nicht funktionierten dann hatte ich da selbstständig schon nachgelötet und dann funktionierte das wieder.

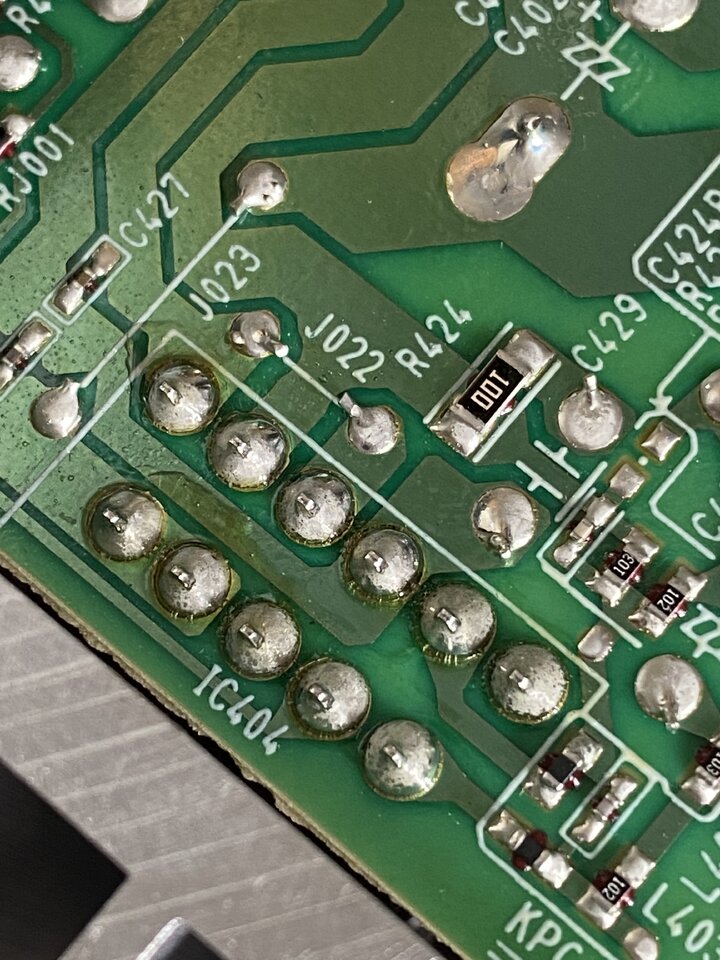

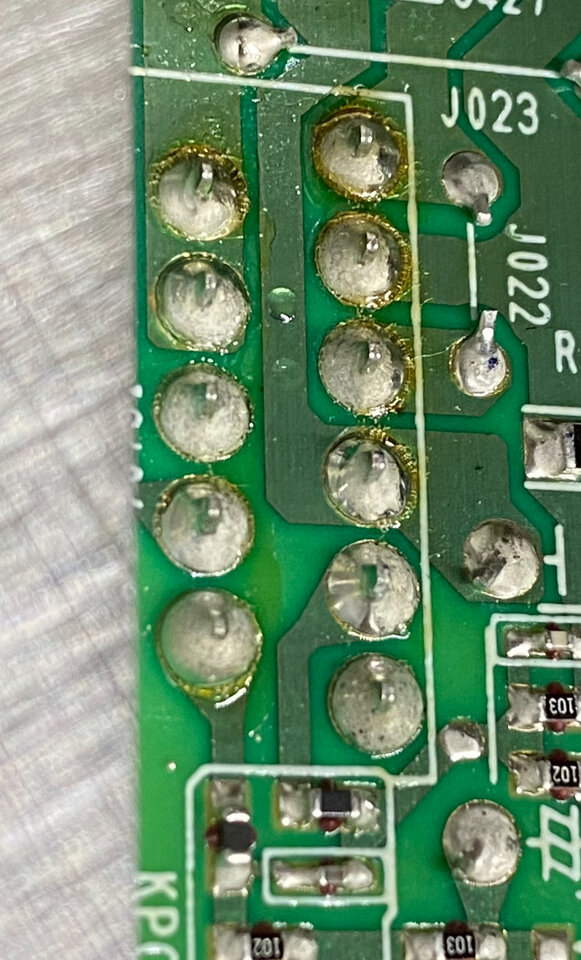

Sehen die Lötstellen trotz der Farbe (Flussmittel?) gut aus oder könnte wirklich dort was sein was irgendwelche Spannungsprobleme verursacht oder ist es am Ende dieser LM3886 ?



[Bwzkee]

Ich hatte in meiner technischen Ausbildung lediglich 2-3 Wochen Grundkurs Elektrotechnik aber da komme ich schon an meine Grenzen Wenn in meinem Auto im Kombiinstrument oder an Bedientafeln Led's oder Knöpfe nicht funktionierten dann hatte ich da selbstständig schon nachgelötet und dann funktionierte das wieder.

Sehen die Lötstellen trotz der Farbe (Flussmittel?) gut aus oder könnte wirklich dort was sein was irgendwelche Spannungsprobleme verursacht oder ist es am Ende dieser LM3886 ?

das sind btw zum Vergleich die Lötstellen des funktionierenden HS5, sehen auch nicht gerade nach einer 1+ mit Sternchen aus



[harrymudd]

ja, das Gelbe sind Flussmittelreste. Bleifreie Lötstellen sehen meist nicht glänzend aus wie die bleihaltigen. Das macht die Erkennung von kalten Lötstellen nicht unbedingt einfacher...
Im Zweifelsfalle kurz nachlöten.



[Marc Blues]

Hallo.
Die Lötstellen am Lautsprecher hast du dir genau(Lupe) angeguckt?

Ich würde als erstes den Lautsprecher selbst testen. Lautsprecher tausch mit der funktionierenden Box ist eine Möglichkeit. Den Lautsprecher an einen anderen Verstärker kurz anschließen eine andere.

Hth



[Bwzkee]

Hallo.
Die Lötstellen am Lautsprecher hast du dir genau(Lupe) angeguckt?

Ich würde als erstes den Lautsprecher selbst testen. Lautsprecher tausch mit der funktionierenden Box ist eine Möglichkeit. Den Lautsprecher an einen anderen Verstärker kurz anschließen eine andere.

Hth

Hallo

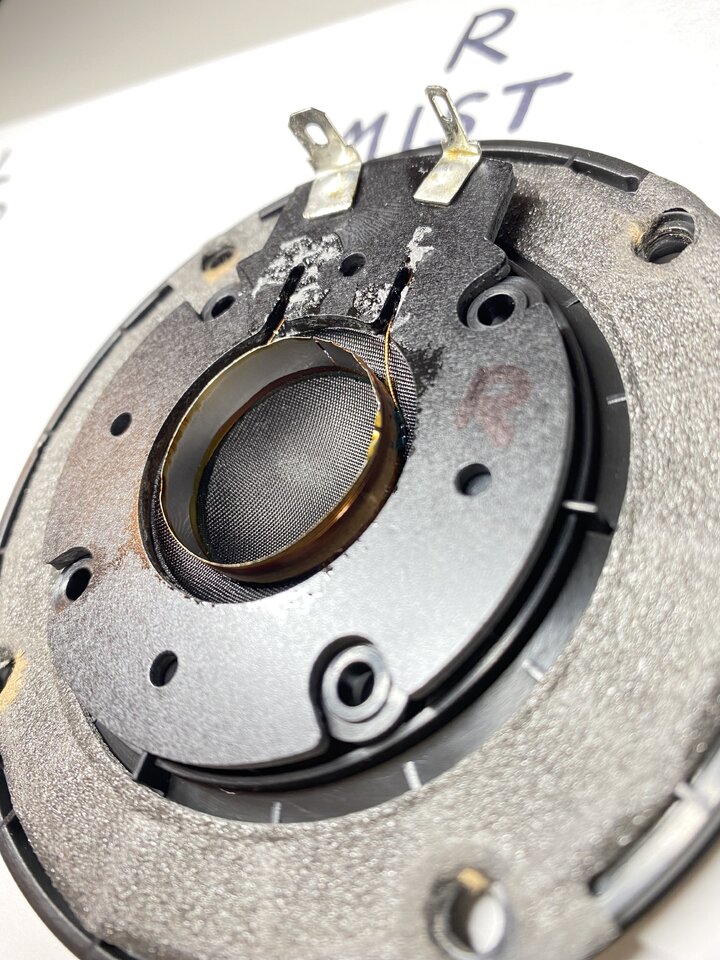

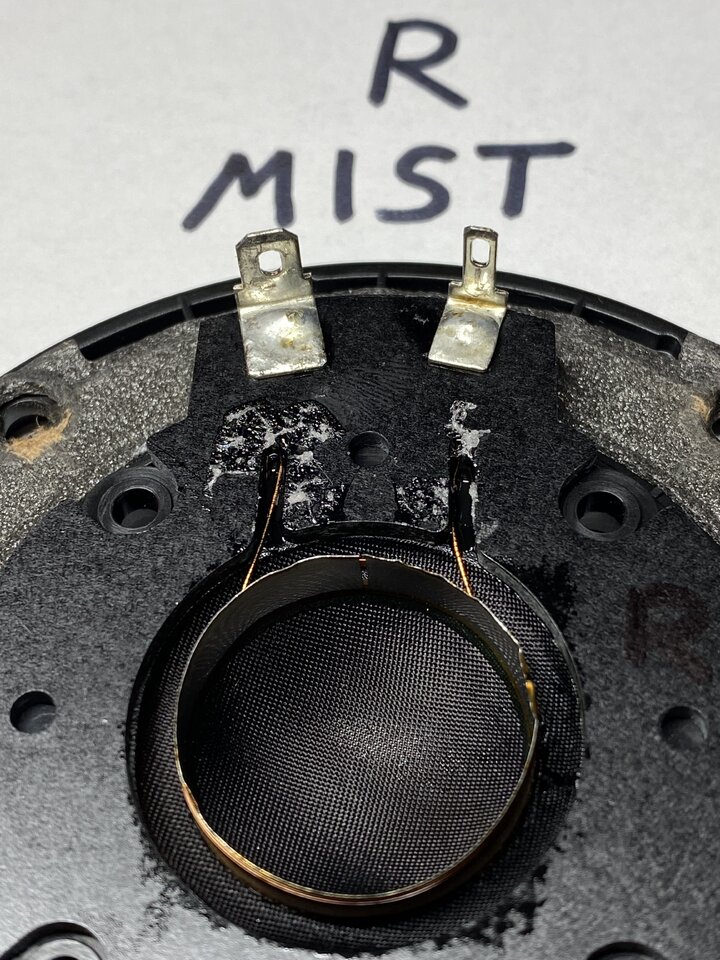

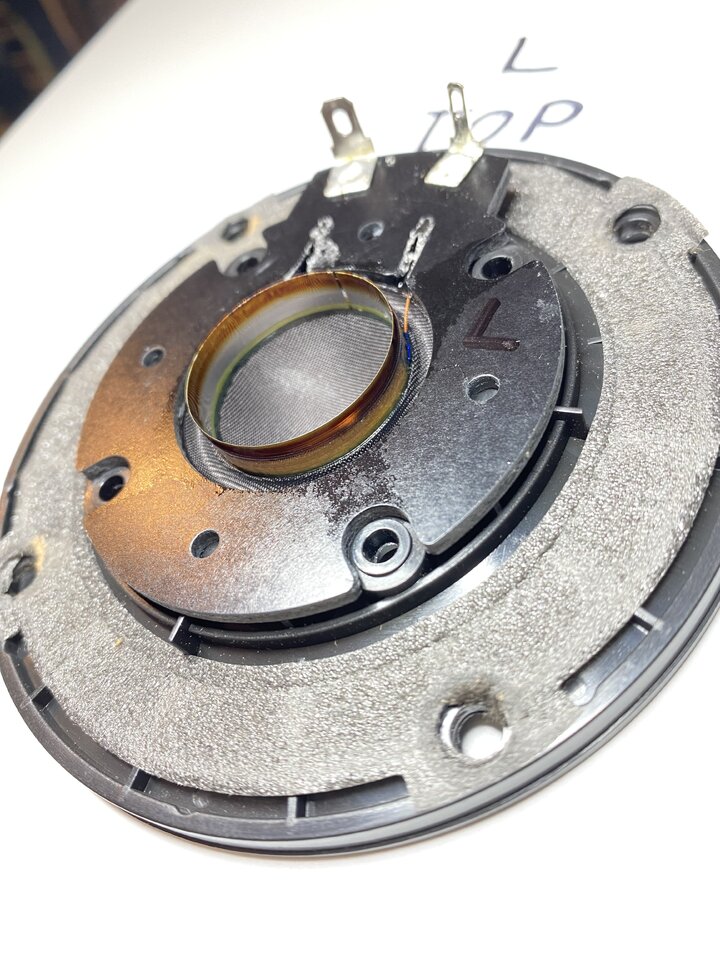

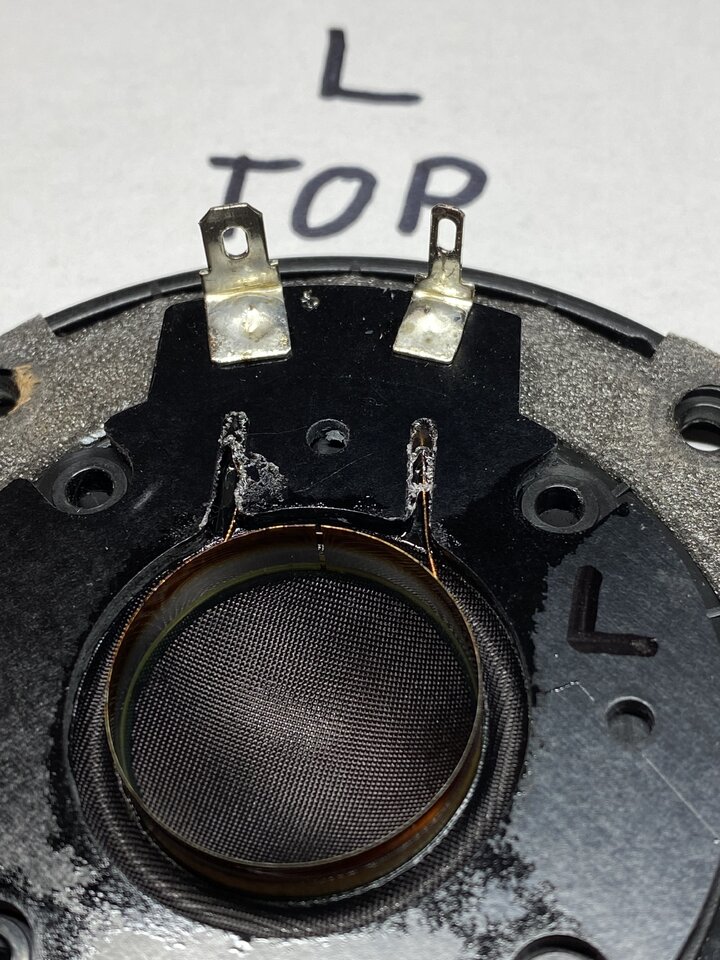

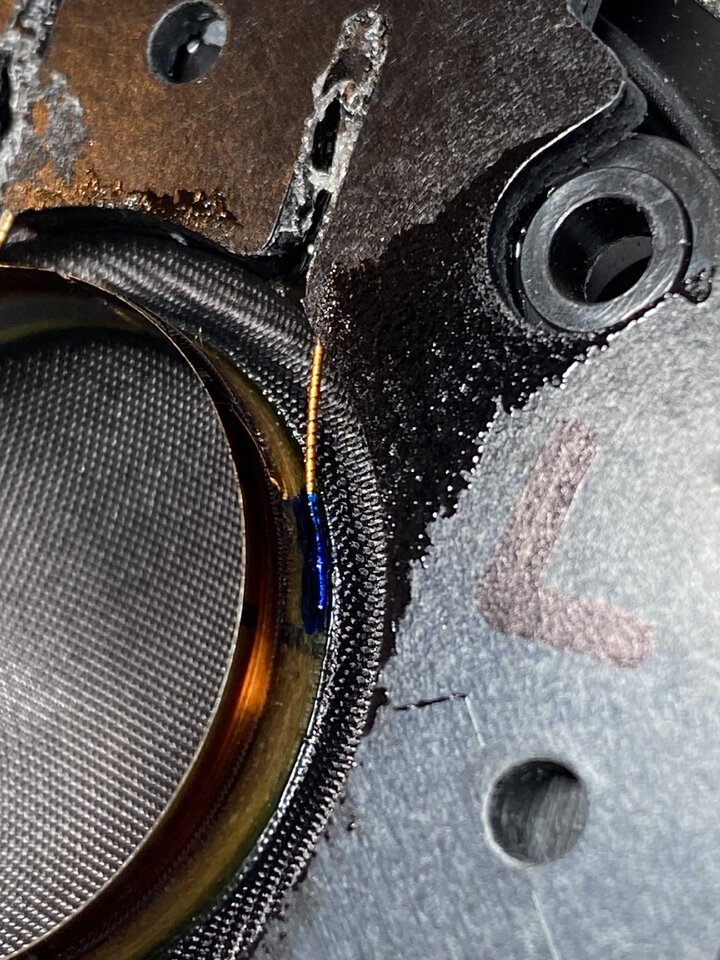

Die Lötstellen zum Steckerkontakt sehen nicht auffällig aus aber wenn ich beide Hochtöner gegeneinander vergleiche sehe ich optische Unterschiede an den Lötstellen zum Coil und am Coil selbst. Der Coil des kratzigen Hochtöners ist nicht perfekt rund und stellenweise nach innen gedrückt


"L" Links (Problemlos)
"R" Rechts (Knistert, stinkt etc)

es wäre tatsächlich eine Überlegung den Hochtöner mal zu tauschen, ich dachte nur bevor ich mir den funktionieren auch schrotte weil ich den an das kaputte Board/Amp anschließe probiere ich erstmal mal anderweitig weiter zukommen.



[Bwzkee]

Alles wieder zusammengeschraubt und er hat wieder das knistern und rauschen angefangen. Hochtöner hatte ich nicht getauscht um diese auszuschließen da ich denke dass die Ursache irgendwo aus dem AMP kommt der HT nur das Opfer ist

Neue Hörprobe:
Zum einschalten kam nur ein Knack dann blieb es erstmal still.
Es kommt aber direkt der verschmorte Geruch zum vorschein und der HT wird auch leicht warm.

Video ausschnitt
sehr dezent aufgedreht und gegen Ende wieder auf 0, das rauschen reagiert auf äußere Erschütterungen.

View: https://youtube.com/shorts/PN7_FZbC_j4?si=lrW1ZKJO51M_5BBN



[Mfk0815]

Ich hatte in meiner technischen Ausbildung lediglich 2-3 Wochen Grundkurs Elektrotechnik aber da komme ich schon an meine Grenzen

Dann würde ich dir aber dringend raten, die Kiste wieder zusammen zu schrauben und die Begutachtung und mögliche Reparatur einem Experten überlassen. Ohne die nötigen Kenntnisse gehen solche Reparaturversuche meist in Richtung Totalschaden. Im günstigsten Fall, meist geht da noch mehr als notwendig kaputt.
Just my 2 cents



[Marc Blues]

Hochtöner hatte ich nicht getauscht um diese auszuschließen da ich denke

Sorry Fehlersuche geht nun Mal nur in dem man mögliche Fehler ausschließt. Alles andere geht früher oder später schief.

Wenn der Lautsprecher ohne Töne schon deutlich warm wird, musst du messen ob da ein Gleichstrom fließt.



[the flix]

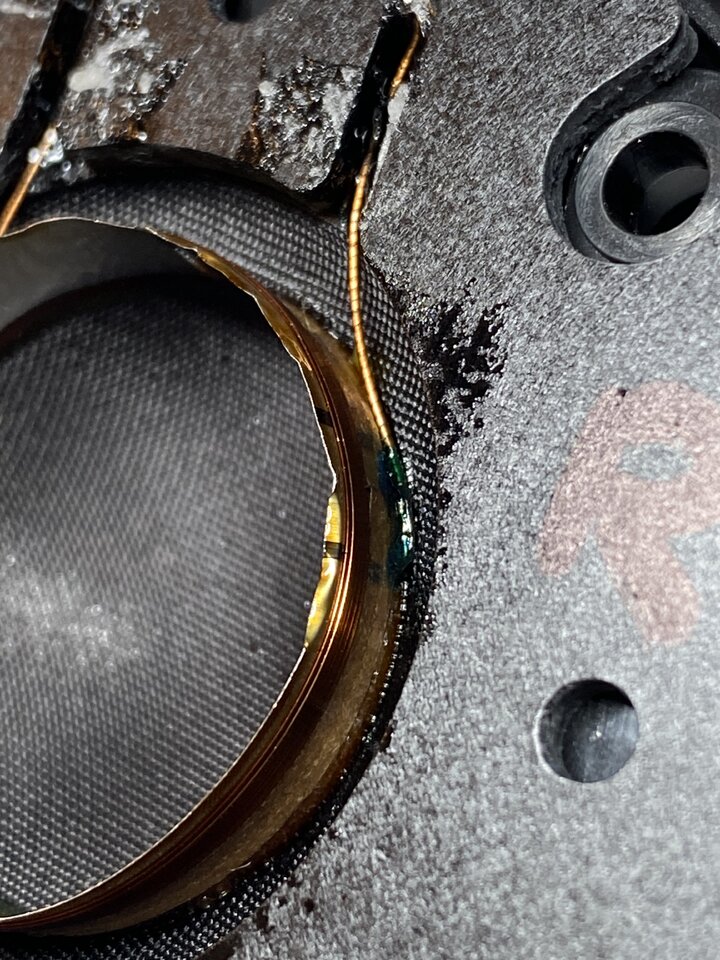

Die Schwingspule des problembehafteten Hochtöners ist deutlich beschädigt. Das sieht für mich nach zu viel Hub und Kollision mit der Polplatte aus. Vermutlich hat die Endstufe einen weg und gibt Signale aus, die für den Hochtöner tödlich sind. Ein Problem in der Spannungsversorgung wie im verlinkten Fall ist auch denkbar. Falls du die Hochtöner tauschst, ist ein Defekt des zweiten sehr wahrscheinlich, ist also nicht zu empfehlen. Der eine Hochtöner muss ersetzt werden.



[LoboMix]

Ich glaube auch nicht, dass wir hier per Ferndiagnose noch weiter kommen.
Alles, was über die einfachen Vorschläge und grundlegenden Messungen mit dem Voltmeter hinaus geht, erfordert neben dem speziellen Equipment auch das nötige Know-How.
Von der Aufnahme her kann der Fehler alles mögliche betreffen inclusive dem eigentlichen Amp-IC.
Wie gesagt aus der Ferne kaum näher zu beurteilen oder heraus zu finden.



[Bwzkee]

Genau ich wollte mir weder die funktionierenden Komponenten aus dem Gesunden HS5 durch tauschen beschädigen/zerstören noch auf gut Glück diverse Lötstellen nachlöten.
An dem "offenen Herzen operieren" (ausgebaute Platine unter 230V Spannung) um Pins auf Spannung zu prüfen ist leider auch eine Lebensgefährliche Sache.
Bin leider kein ausgebildeter Fachelektroniker und hab einen solchen Experten auch nicht im privaten Umfeld.

Eine Anfrage bei Yamaha wollte ich mir ersparen da diverse Beiträge zu finden sind dass die LS "zu teuer für eine Reparatur" sind und diese mit Servicekosten ungeöffnet wieder zurück geschickt werden.
Anfragen bei Fachwerkstätten hatte ich bisher keine gestellt da vermutlich zwischen Weihnachten und Neujahr diese gar nicht auf haben.


Ein Video mit selben Fehlerbild hatte ich gefunden aber da hindert es schon an der sprachlichen Barriere alles nachzuvollziehen was darin gezeigt wird

View: https://youtu.be/IRMxp5yJ_6o?si=c18xIJJ-X-CbmSGG


Ich bin euch trotzdem für alle Tipps und Ratschläge die hier bisher gefallen sind dankbar!!



[Pinkamena]

Ganz ehrlich? Bei 177€ das Stück - bestell dir einen neuen ;P Da rentiert sich keine Fach-Reparatur.



[Bwzkee]

Ganz ehrlich? Bei 177€ das Stück - bestell dir einen neuen ;P Da rentiert sich keine Fach-Reparatur.

ja das könnte schnell als wirtschaftlicher Totalschaden enden. Schade

Falls trotzdem jemand aus den Raum Frankfurt a.M. einen Kontakt hat dann gerne her damit.

Yamaha hatte mich bei einer Anfrage für Ersatzteile an "Audio Service" aus Hamburg verwiesen. Preislich wäre das noch im Rahmen allerdings ist dort leider nicht das AMP Board im Sortiment sondern nur dies für den Input und der Hochtöner



[harrymudd]

Ganz ehrlich? Bei 177€ das Stück - bestell dir einen neuen ;P Da rentiert sich keine Fach-Reparatur.

Ja, das ist leider so. Ich versuche auch so viel wie möglich zu reparieren, aber ich setze mir einen zeitlichen Rahmen bei einer Reparatur, um das Ganze nicht ins Uferlose laufen zu lassen.
Denn Freizeit ist wertvoll



[Bwzkee]

Ja, das ist leider so. Ich versuche auch so viel wie möglich zu reparieren, aber ich setze mir einen zeitlichen Rahmen bei einer Reparatur, um das Ganze nicht ins Uferlose laufen zu lassen.
Denn Freizeit ist wertvol

Richtig, den 1Jahr alten Philips Flachbildfernseher in den vorne an die Backlightplatinen Katzenurin gelaufen war hatte ich auch versucht zu retten aber das Projekt ist auch wegen der nicht aufzutreibenden Ersatzteilen gescheitert und der wurde dann als Bastler TV günstig veräußert

Eine runtergefallene Apple watch mit nicht mehr funktionierendem Touchsensor konnte ich dank Teilen in ein paar Stunden wieder zusammentüfteln
