Wie ist diese Marshall 4x12 verkabelt (Impedanz, Schaltung)?

[NewHolland]

Jetzt komm ich nicht mehr mit
Dachte ich hätte es kapiert



[Ralphgue]

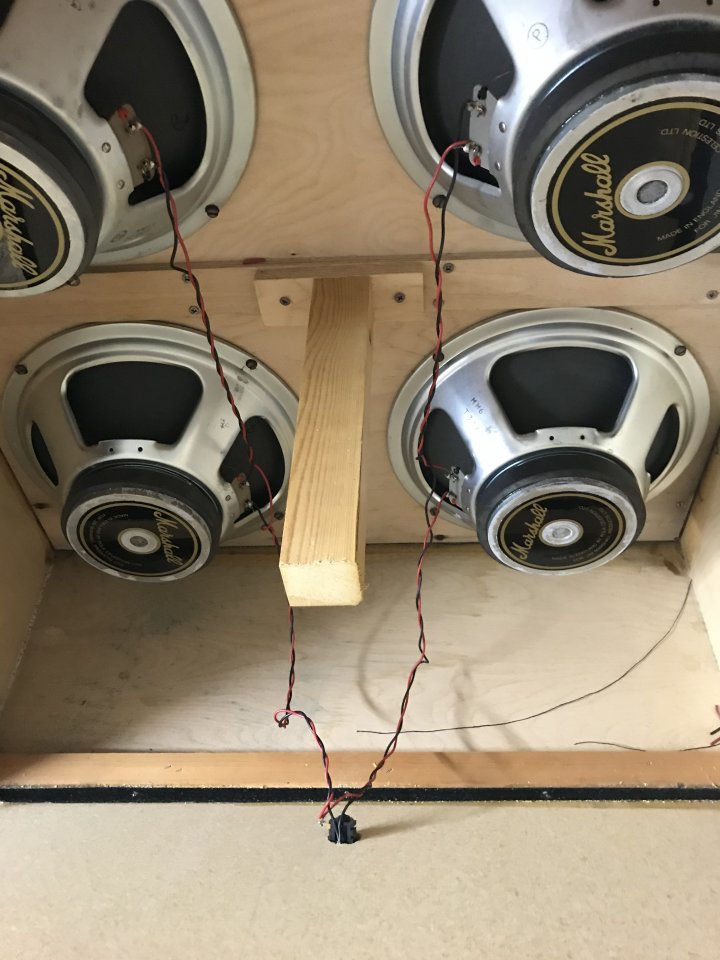

Das stimmt nicht, schaue Dir mal die ersten Bilder an

dann hast du bessere Augen, ich meine zu sehen, das rot/schwarz zu Speaker unten (eines Paares) und von da parallel zu Speaker oben geht.
Sofern du recht hast, (wäre gut) muss der TE nichts machen.



[omnimusicus]

Ich sehe es wie @Joachim1603

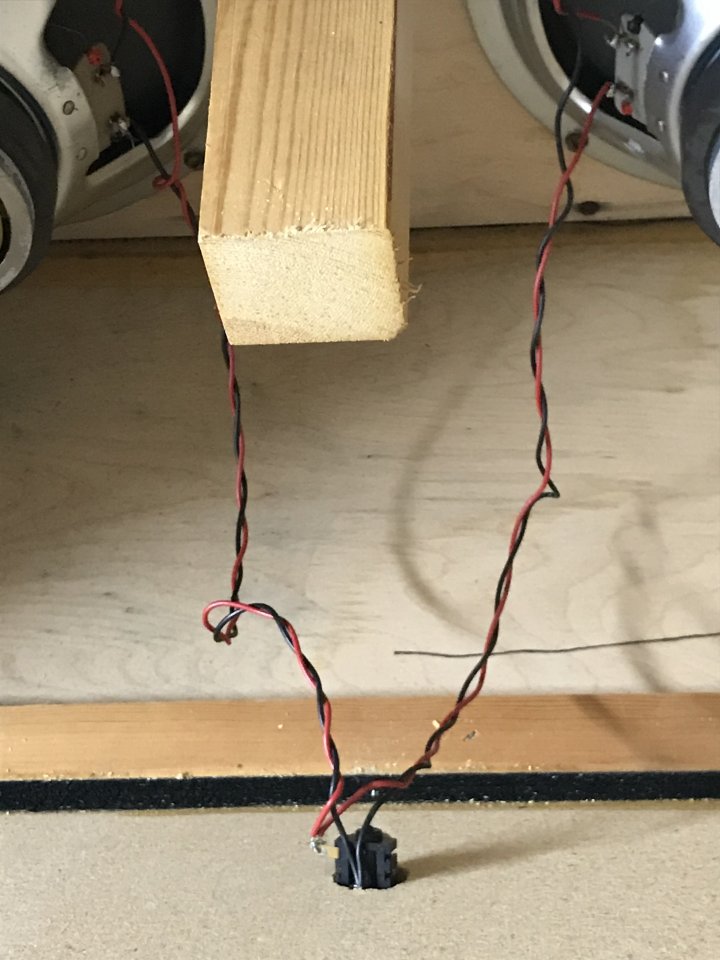

@NewHolland: Ein Photo nur vom Lautsprecher unten rechts, so daß man den Leitungsverlauf besser sehen kann, würde Klarheit bringen.
(Näher ran und scharfstellen ;-) )



[NewHolland]



[omnimusicus]

Sehr schön.
Ich sehe eine klassische Kombinationsschaltung. Zwei serielle Stränge ( links und rechts ) und die zusammen an der Buchse parallel verlötet.

Ergibt 16 Ohm insgesamt.



[NewHolland]

Sehr schön.
Ich sehe eine klassische Kombinationsschaltung. Zwei serielle Stränge ( links und rechts ) und die zusammen an der Buchse parallel verlötet.

Ergibt 16 Ohm insgesamt.

Also ist es diese schaltung?

--- Beiträge wurden zusammengefasst ---
Und wie würde es aussehen wenn die box 4 Ohm hätte, wie oben erwähnt



[klaatu]

Ist es denn so schwer, den Verlauf der Strippen mal nachzuvollziehen und aufzumalen, statt jede Lötstellen einzeln zu dokumentieren?



[omnimusicus]

Ja, diese Schaltung.

Die Graphik wirkt für mich zwar komplizierter als nötig, ist aber fachlich richtig.

für 4 Ohm wär's anders, ich kann grad hier nur nicht malen. Alle Speaker wären halt parallel gelötet. Da gibt's sicher irgendwo Bilder dazu ...



[NewHolland]

Bedanke mich herzlich für die raschen Antworten, habs einigermaßen verstanden
Grüsse
