Wie ist diese Marshall 4x12 verkabelt (Impedanz, Schaltung)?

[NewHolland]

Schönen Tag zusammen,

ich will oder muss mich mit der Elektronik auseinander setzen, habe nicht viel zu tun damit.

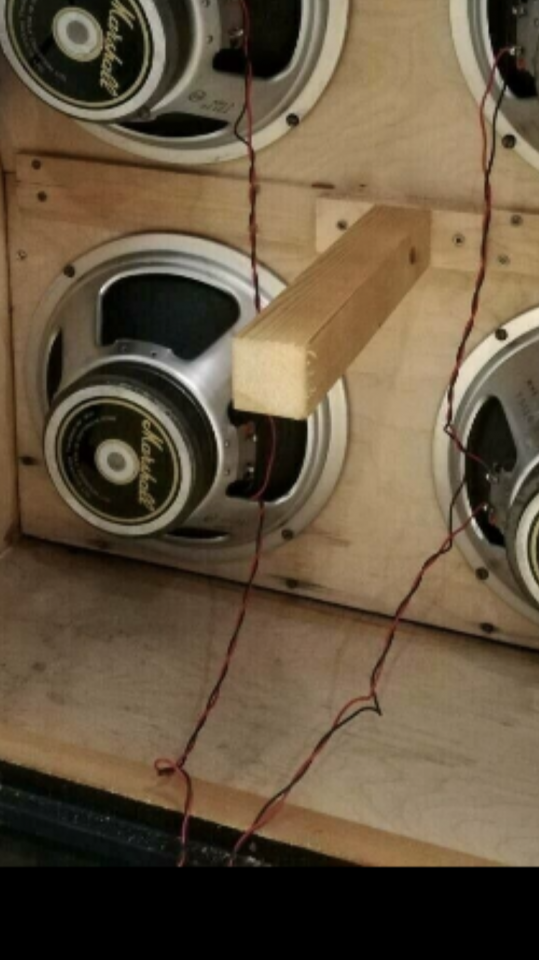

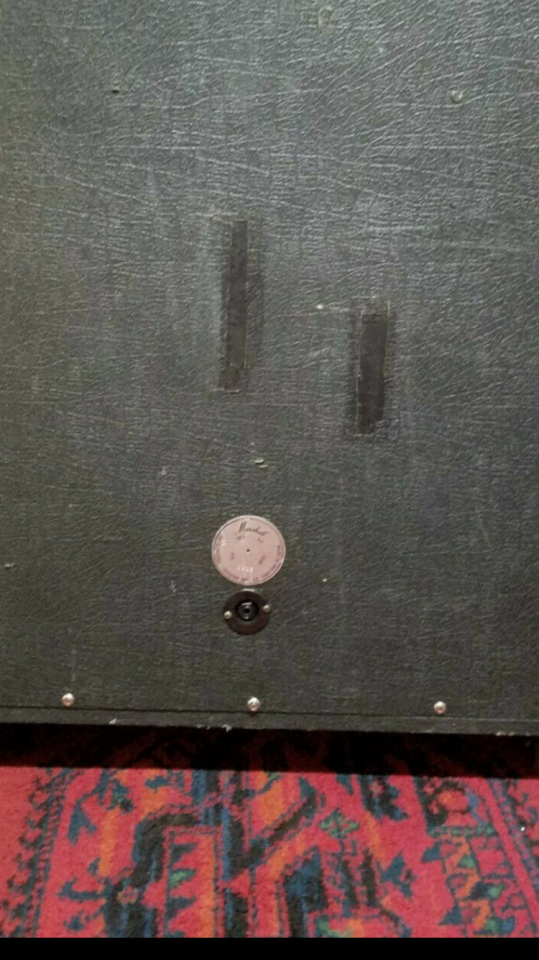

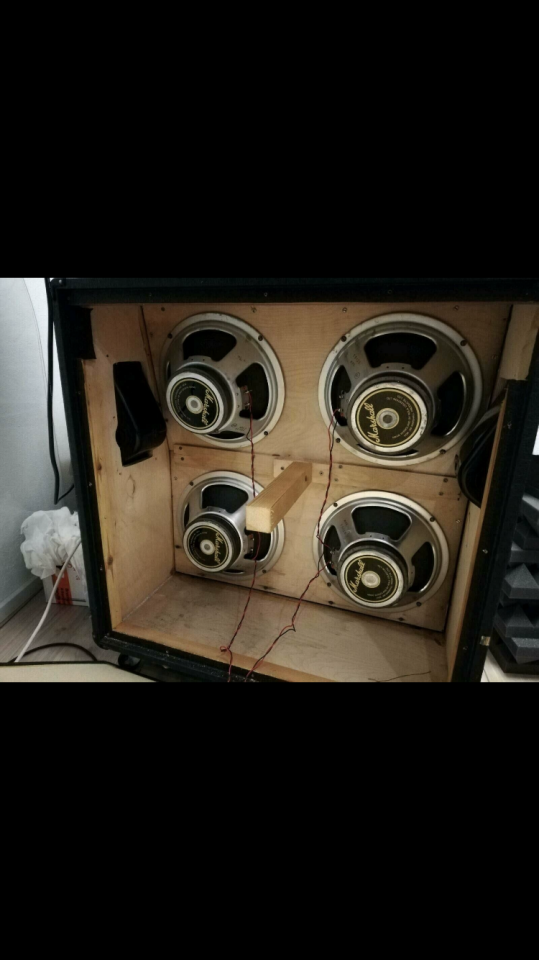

Habe vor meine Box zu überholen, sind ein paar kabel schlecht angelötet.
Wollte wissen welche Schaltung bei meiner Box ist und ob sie so Richtig ist.
Box ist nur Mono.
Und ich habe natürlich im Internet geschaut aber bin mir immer noch nicht ganz sicher, weile viele Verkabelungen anders ausehen.

Grüsse



[Rostl]

Wie viel Ohm haben die Lautsprecher ?
Wie viel Ohm soll die Box haben?



[NewHolland]

Jeder Lautsprecher hat 16 Ohm( diese eig 15)
Die Box soll 16 Ohm haben



[Rostl]

dann die beiden Enden seriell verkabeln
auf die Polarität achten



[Ralphgue]

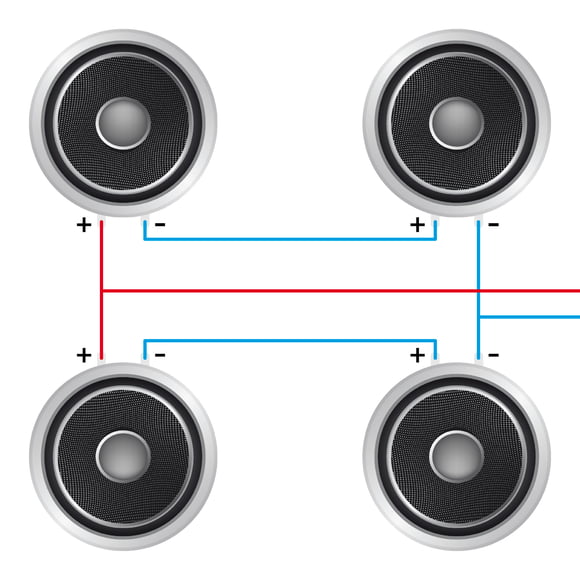

Das wäre eine sog. Kombinationsschaltung
je 2 Speaker in Reihe (2x2) Die beiden Paare parallel...
Bilder sagen mehr wie Worte...



[Rostl]

Bilder sagen mehr wie Worte...

die linke und rechte Seite sind schon parallel verkabelt



[NewHolland]

Hab ich jetzt Parallelschaltung oder Kombinationsschaltung?



[Ralphgue]

Du hast eine Kombinationsschaltung, genau genommen umgekehrt wie auf der Grafik.
Je 2 Speaker sind parallel (16+16=8 Ohm) und dies 2 Paare sind (oder musst du in Reihe (seriell) schalten (8+8=16 Ohm)



[NewHolland]

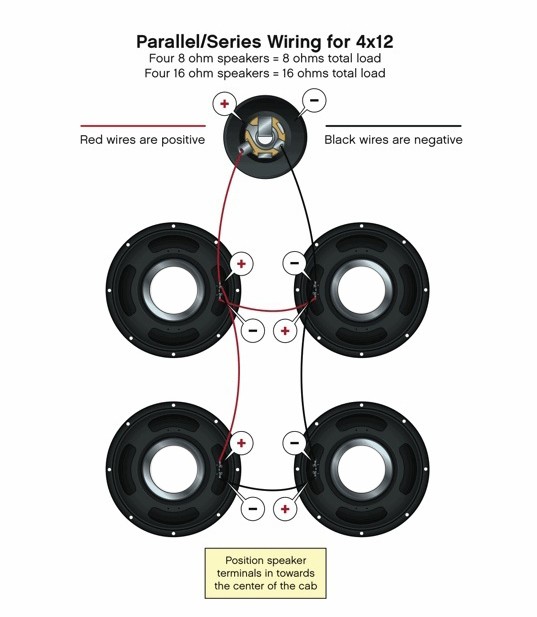

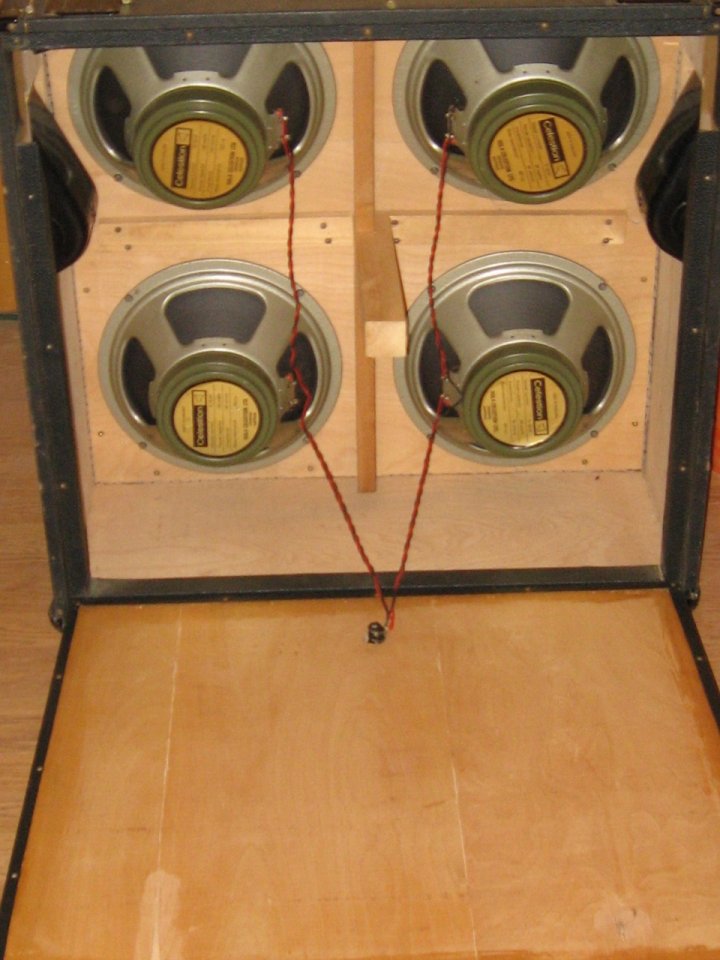

Und hier die genau gleiche Schaltung oder?



[Ralphgue]

Leider sieht man nicht die Verschaltung der beiden Speakerpärchen (die 2 schwarz/roten Kabelstränge) an der Buchse, wenn die Box 16 Ohm hatte und du nicht geändert hast, ok.
Sind die beiden je 2 x schwarz/roten Kabelstränge an der Buchse mit je schwarz zusammen und je rot zusammen, hat sie 4 Ohm.



[Rostl]

Und hier die genau gleiche Schaltung oder?

ja, es ist die Typische Verschaltung von Marshall



[NewHolland]

Dan ist das meine Schaltung? Wobei ich nicht die querverbindung habe wie auf dem Bild

--- Beiträge wurden zusammengefasst ---

Leider sieht man nicht die Verschaltung der beiden Speakerpärchen (die 2 schwarz/roten Kabelstränge) an der Buchse, wenn die Box 16 Ohm hatte und du nicht geändert hast, ok.
Sind die beiden je 2 x schwarz/roten Kabelstränge an der Buchse mit je schwarz zusammen und je rot zusammen, hat sie 4 Ohm.

Mache ich morgen ein Foto



[Rostl]

Dan ist das meine Schaltung?

nein, bei dir sind die Speaker links und rechts jeweils parallel geschaltet, dh linke und rechte Seite haben jeweils 8 Ohm
Die Kabel die an die Buchse gehen musst du seriell verkabeln dann hast du wieder 16 Ohm
Nur auf die Polarität musst du achten damit die nicht in Gegenphase arbeiten



[NewHolland]

nein, bei dir sind die Speaker links und rechts jeweils parallel geschaltet, dh linke und rechte Seite haben jeweils 8 Ohm
Die Kabel die an die Buchse gehen musst du seriell verkabeln dann hast du wieder 16 Ohm
Nur auf die Polarität musst du achten damit die nicht in Gegenphase arbeiten

Aber ich könnte es auch so wie verkabeln wie auf dem Schema oder? Dan habe ich auch 16 Ohm



[Rostl]

Aber ich könnte es auch so wie verkabeln wie auf dem Schema oder? Dan habe ich auch 16 Ohm

natürlich, aber warum?
die Verkabelung ist bei dir doch fertig



[NewHolland]

natürlich, aber warum?
die Verkabelung ist bei dir doch fertig

Frag nur für die Zukunft falls ich mir eine zusammenstellen will.
Diese Box werd ich nur bisschen neu anlöten wo es fehlt, einige Lötstellen gefallen mir nicht, zum Teil nur halb angelötet.
Werde morgen ein Bild von der Buchse machen, wie die Kabeln dorthin verlaufen.
Jedenfalls vielen vielen Dank schonmal!



[NewHolland]

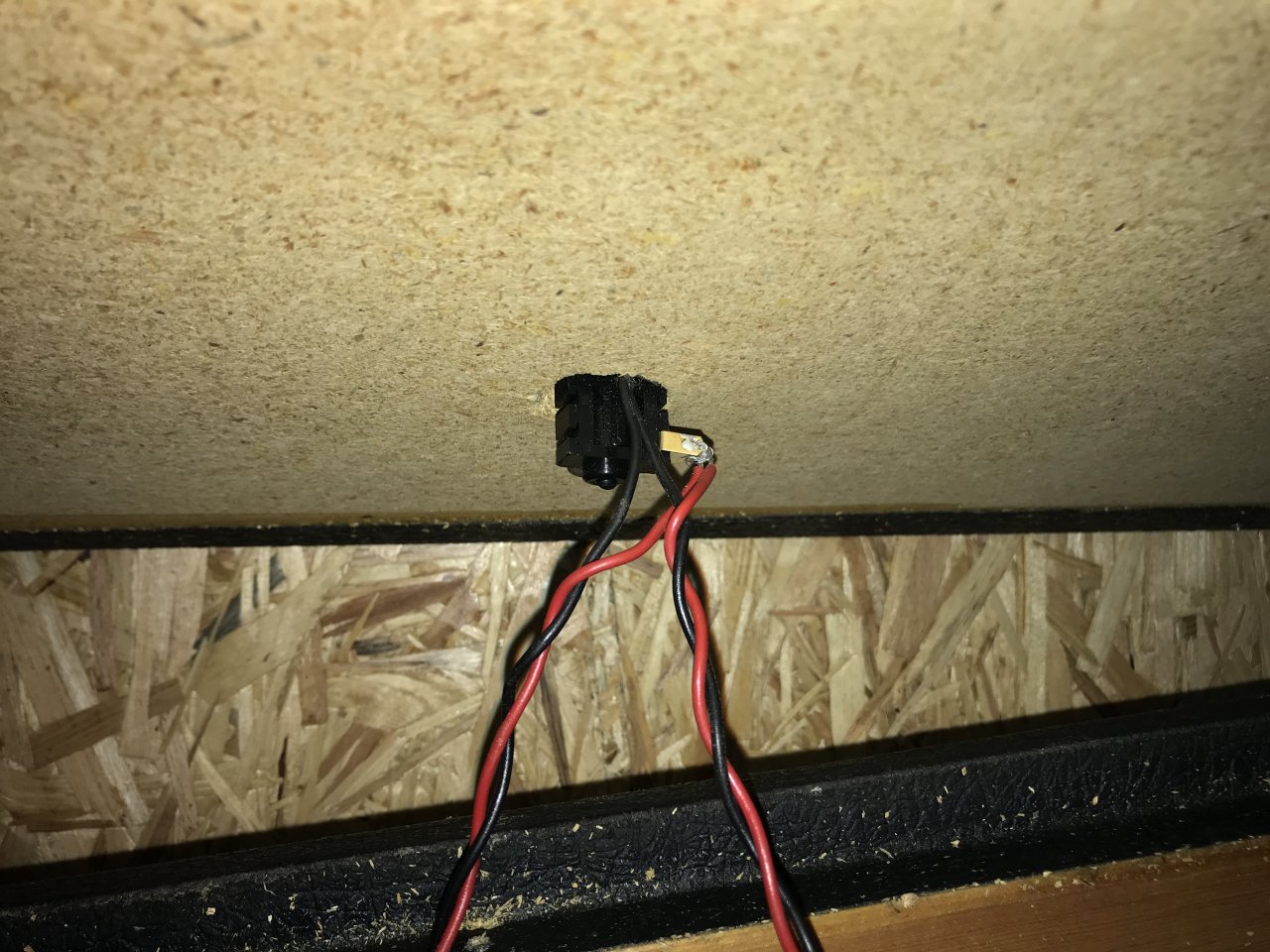

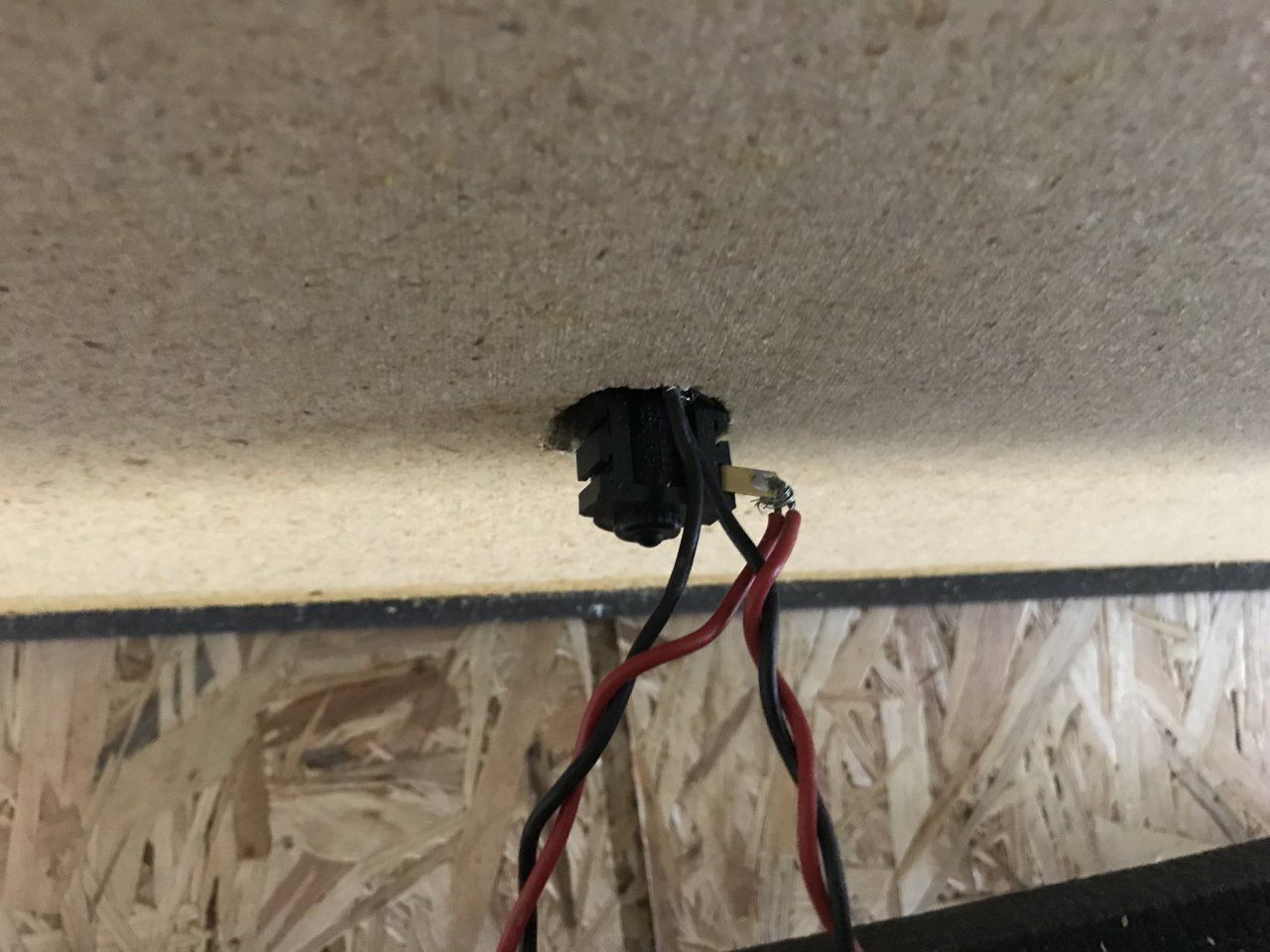

So, hier ein Bild von der Buchse. Ist sie jetzt seriell verkabelt und hat 16ohm oder nicht seriell und hat 4 Ohm?
Grüsse



[Ralphgue]

Die Box ist parallel verdrahtet und hat jetzt so 4 Ohm...



[NewHolland]

Dan hab ich sie und der Vorbesitzer immer falsch eingestellt am Amp, gut ich habe sie bisher sehr wenig benutzt.
Wie würde eine serielle Verkabelung aussehen?
+ — + — an der Buchse oder



[Joachim1603]

Die Box ist parallel verdrahtet und hat jetzt so 4 Ohm...

Das stimmt nicht, schaue Dir mal die ersten Bilder an, da siehst Du, dass die Paare seriell sind, ergo 16 Ohm
