Verbindung Keyboard -> Monitorbox

[Mintaka]

Im Nord-User-Forum habe ich noch etwas interessantes zum Thema Stereoausgang NE5 gefunden:
http://www.norduserforum.com/nord-electro-forum-f9/output-mono-or-stereo-ne5-t8856.html



[mix4munich]

Erstmal vielen Dank für eure zahlreichen Tipps.

Ich warte jetzt erstmal ab, bis mein Nord nächste Woche kommt. Dann gehe ich mit zwei Klinkenkabeln (L und R) vom Nord in den Behringer-Mixer. Und von da mit einem Kabel in den Monitor. Dann werde ich hören, wie es klingt. Ich denke, da kann an den Nord-Ausgängen nichts kaputt gehen.

Wobei der Klang am Monitor ja nicht ganz so wichtig ist. Es geht mir ja nur darum, dass ich höre, was ich spiele. Wichtig ist ein guter Sound im Saal über den großen Mixer und die PA.

Du hast da ein Keyboard für tausende von EUR, das wirklich was taugt. Wenn ich als Tontechniker die roten Kisten von Clavia auf der Bühne sehe, dann weiss ich, dass mir die Keyboards keine Schwierigkeiten machen werden. Dieses professionelle Teil schickst Du nun durch ein Mischpult der alleruntersten Kategorie. Du wirst Obertöne, Durchsichtigkeit und Klarheit verlieren sowie wahrscheinlich einiges an Punch einbüssen. Falls möglich, hör Dir das Teil mal über einen guten Kopfhörer an. Du dürftest über den Unterschied schockiert sein. Schaffe Dir daher ein kleines Pult einer höheren Qualitätsklasse an. Allen & Heath ZED 10 z.B.

Allen & Heath ZED-10 ​

​

Oder ein Soundcraft EPM-6 (ich habe das 8er Modell mit zusätzlichem Hallgerät, das heisst dann EFX-8 - feines Teil):

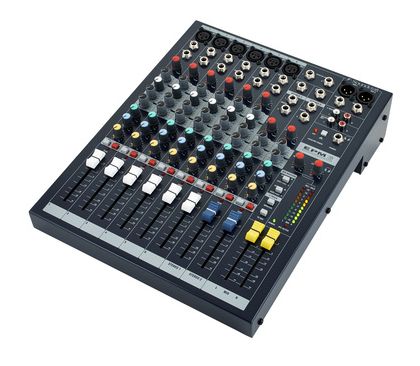

Soundcraft EPM 6 ​

​

DAMIT hast Du dann was Gescheites. Du schriebst, Dir wäre vor allem der PA-Sound wichtig - aber den ruinierst Du mit dem Behringer-Pult ja genauso, alles, was ich oben über Soundverschlechterungen geschrieben habe, trifft genauso auf den PA-Sound zu. Und das kannst Du am Pult nur sehr unzureichend wieder hinbiegen. Du kannst die übriggebliebenen Höhen lauter machen, aber das ersetzt Dir nicht die unwiederbringlich verlorenen feinen Obertöne, die den Sound erst lebendig und interessant machen. Also, gib Deinem Portemonnaie einen Stoss und leg noch 200 Taler für ein gescheites kleines Mischpult drauf. Dazu für kleines Geld noch so ein Köfferchen:

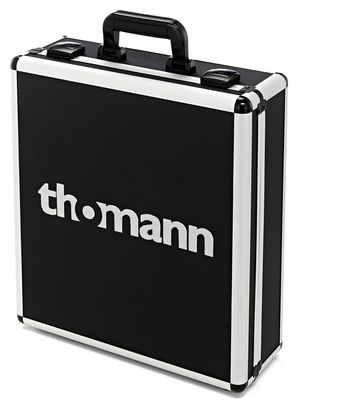

Thomann Mix Case 4044H ​

​

Dann macht auch der Transport dem Pültchen nichts mehr aus. Ich habe dasselbe Case, nur eben minimal größer, passend für das EFX-8, und das ist schon ganz okay. Kein 9mm Flightcase, aber für den vorsichtigen Transport absolut ausreichend und federleicht.

Viel Spass mit dem Clavia!

Gruß
Jo



[Mintaka]

Ich komme noch mal auf diesen Thread zurück und habe noch folgende Fragen zum ZED-10:

1. Zum großen Mischpult gehe ich dann über die beiden XLR-Main Outs. Eine DI-Box ist dann nicht mehr notwendig, oder?

2. In meinen Aktiv-Monitor gehe ich dann per Klinke aus dem AUX-Out. Wird die Lautstärke dann per Monitor-Level-Regler oder per Aux-Mix-Level-Regler gesteuert?

Danke.



[mix4munich]

Hi Mintaka,

zu 1. genau, eine DI-Box ist nicht mehr notwendig. Ergänzung: Nur, falls Du beim Verbinden vom ZED-10 zum großen Mischer ein Brummen bekommst, dann brauchst Du sowas wie einen Line Isolator zur galvanischen Trennung, das ist ein Teil vergleichbar einer DI-Box,aber optimiert für die Verbindung von Quellen mit Line Level, wie Mischpulte. Entweder einmal sowas:

Palmer PLI-02 ​

​

oder zwei hiervon:

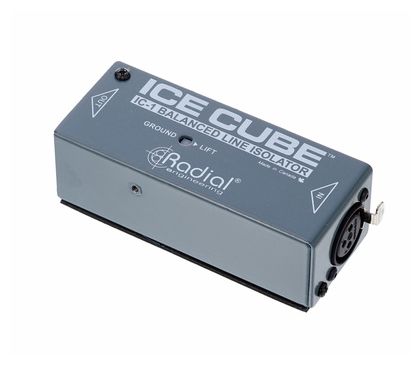

Radial Engineering IC-1 IceCube ​

​

zu 2. wenn Du aus dem AUX-Out rausgehst, mischst Du das Signal mit den AUX Reglern in den Kanälen, und der Master dafür sollte der Aux-Mix-Level-Regler sein. Letztlich wird das die Bedienungsanleitung bestätigen müssen, aber es wäre zumindest logisch.

Gruß,
Jo



[chris_kah]

Eine DI-Box ist dann nicht mehr notwendig, oder?

Du kannst das ZED 10 sogar auf Mikrofonpegel am Ausgang umschalten. Dann brauchst du keine DI für die Pegelanpassung.
Allerdings sollte an diesen Mischpulteingängen keine Phantomspannung anliegen, denn das ZED10 blockt die nicht (ich weiß nicht ob es Schaden nehmen würde, hab ich nie ausprobieren wollen )

Wenn es zu einem Mischpult mit Mikrofoneingängen geht, bei dem möglicherweise Phantomspannung eingeschaltet ist, dann wäre tatsächlich eine DI Box angesagt. Die würde die Phantomspannung blocken (und durch die galvanische Trennung der Stromkreise eventuelle Brummprobleme vermeiden)



[Mintaka]

Eigentlich benötige ich ja nur zwei Stereo-Klinkeneingänge und einen eigenen Ausgang zum Aktivmonitor. Gibt es da noch etwas kleineres, qualitativ hochwertiges?



[Mfk0815]

Hmm, die Minimalausstattung hätte wohl das https://www.thomann.de/at/soundcraft_notepad_5.htm, bei dem wohl auch die Audio-Qualität hinkommen würde.
Aber halt, das hatten wird doch schon. keine Ahnung was jetzt dagegen gesprochen hat und warum wir das Thema immer nocht haben. Wenn du mit "zwei Stereo-Klinkeneingänge" meinst du willst zwei Keyboards anschließen dann nimm halt den https://www.thomann.de/at/soundcraft_notepad_8fx.htm oder den https://www.thomann.de/at/mackie_mix8.htm
Und rate mal was dann bei drei passieren wird. Dann sind wir wieder beim ZED-10.
Hmm.
Wenn das alles nicht passt dann gehst du zum Elektroniker des Vertrauens und lässt dir ein maßgeschneidertes Teil bauen. Ist ja nicht gerade Raketenwissenschaft um das es hier geht.



[Mintaka]

Ich habe mir jetzt den Allen & Heath ZED-6 FX beorgt.. Klein und kompakt und über den FX-Out kann ich meinen Aktivmonitor anschließen.
